МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части изменения интервала между поверками утвержденного типа средства измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  / \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель Руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »     ^м_^я      2026 г. № ¹⁰__

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об интервале между поверками

Лист № 1 Регистрационный № 94181-24                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры ДТЛ (далее - преобразователи) предназначены для измерений температуры жидких и газообразных сред и преобразования измеренных значений в унифицированный токовый выходной сигнал 4-20 мА.

К настоящему типу средства измерений относятся преобразователи температуры ДТЛ, исполнений ДТЛ, ДТЛ-01, ДТЛ-02, ДТЛ-03, ДТЛ-04, ДТЛ-05.

Принцип действия преобразователей основан на измерении и преобразовании сигналов первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока «4 - 20 мА» с линейно изменяющейся характеристикой для вывода результатов измерений на устройство сбора и отображения измерительной информации по двухпроводной линии связи на расстояние не более 100 м. Принцип действия первичного преобразователя температуры (100П) основан на использовании температурной зависимости электрического сопротивления платины чувствительного элемента.

Конструктивно преобразователи имеют цилиндрическую форму, состоят из головки с встроенным электронным блоком (с разъемами для подключения кабеля питания токовой петли и выводов первичного преобразователя) и измерительного зонда с чувствительным элементом температуры в защитной арматуре из нержавеющей стали 08Х18Н10Т (12Х18Н9Т).

Исполнения преобразователей отличаются диапазоном измерений температуры.

Маркировка преобразователей выполнена методом лазерной гравировки на крышке головки и содержит:

• - фирменный знак предприятия-изготовителя;

• - наименование - «преобразователь температуры»;

• - шифр - «ДТЛ»*;

• - степень защиты от воды и пыли;

• - диапазон измерений;

• - класс точности;

• - напряжение питания постоянным током;

• - тип выходного сигнала;

• - массу;

• - месяц и год изготовления;

• - заводской номер в формате не менее 8-ми арабских цифр по принятой нумерации предприятия - изготовителя, в том числе внутри корпуса головки преобразователя.

* Примечание - шифр гравируется в соответствии с исполнением: «ДТЛ», «ДТЛ-01», «ДТЛ-02», «ДТЛ-03», «ДТЛ-04», «ДТЛ-05».

Нанесение знака поверки на преобразователь не предусмотрено.

Общий вид преобразователей представлен на рисунке 1.

Пломбировка преобразователей от несанкционированного доступа осуществляется на месте эксплуатации.

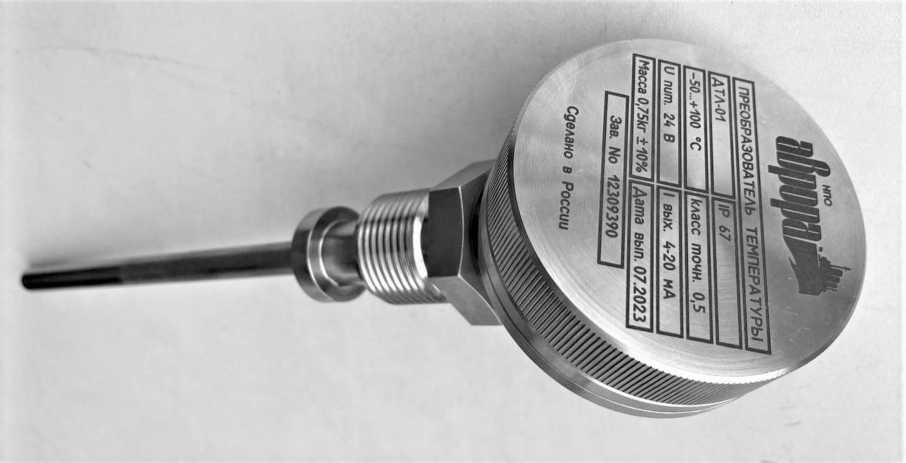

Рисунок 1 - Общий вид преобразователей

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

наносится типографским способом на титульный лист эксплуатационной документации.

Таблица 4 - Комплектность преобразователей

приведены в документе АМИЕ.405211.004 РЭ «Преобразователь температуры корабельный ДТК и преобразователь температуры ДТЛ. Руководство по эксплуатации», раздел 1.4 «Устройство и работа».

Государственная поверочная схема для средств измерений температуры, ч.1, 2, утверждена приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712

Технические условия АМИЕ.405211.004 ТУ «Преобразователи температуры корабельные ДТК и преобразователи температуры ДТЛ»

Акционерное общество «Концерн «Научно-производственное объединение «Аврора»

(АО «Концерн «НПО «Аврора»)

ИНН 7802463197, ОГРН 1097847058143

Юридический адрес: 194021, г. Санкт-Петербург, ул. Карбышева, 15

Телефон: (812) 297-23-11

Е-mail: mail@avrorasystems.com

Акционерное общество «Концерн «Научно-производственное объединение «Аврора»

(АО «Концерн «НПО «Аврора»)

ИНН 7802463197, ОГРН 1097847058143

Адрес: 194021, г. Санкт-Петербург, ул. Карбышева, 15

Телефон: (812) 297-23-11

Е-mail: mail@avrorasystems.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555
