МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

4 октября 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 67510 «Гири ГО-П классов точности Ег, Fi> F2, Mi» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Промконструкция» б/д приказываю:

• 1. Внести изменения в описание типа на гири ГО-П классов точности Ег, Fi, F2, М], зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68887-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 2301-0182-2019 «ГИС. Гири ГО-П классов точности Е2, Fi, F2, Mj. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 мая 2019 г., и распространить действие документа на гири ГО-П классов точности Е2, Fi, F2, Mi, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 67510 «Гири ГО-П классов точности Е2, Fl, F2, М1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 68887-17, в связи с внесением изменений в документ на методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.               _________

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\ /

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гири ГО-П классов точности Е2, F1, F2, М1 (далее — гири) предназначены для хранения и передачи единицы массы c нормированной погрешностью в качестве эталонных гирь по Государственной поверочной схеме для средств измерений массы, утвержденной приказом Росстандарта от 29.12.2018 № 2818, и гирь по ГОСТ OIML R 111-1-2009 совместно с весами.

Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.

Гири классов точности:

- Е2 изготавливают массой от 1 мг до 50 кг;

- F1 изготавливают массой от 1 мг до 500 кг;

- F2, М1 изготавливают массой от 1 мг до 2000 кг.

Гири классов точности Е2, F1, F2 и М1 изготавливают из материала по ГОСТ OIML R 111-1-2009.

Конструктивно гири класса точности М1 номинальных значений от 20 кг до 2000 кг представляют собой отливки в форме призм или тел вращения, снабженные подгоночными полостями, закрытыми резьбовыми пробками или крышками из стали с закрепительным штифтом. Гири имеют приспособления для захвата грузозахватными приспособлениями. Гири номинальных значений 1, 10 и 100 мг имеют форму треугольника, гири номинальных значений 2, 20 и 200 мг имеют форму квадрата, гири номинальных значений 5, 50 и 500 мг имеют форму многоугольника.

Все гири номинальных значений от 1 мг до 500 мг включительно имеют форму пластин или проволок. Гири номинальных значений от 1 г до 20 кг имеют цилиндрическую форму с головкой для захвата гирь или с ручкой, приподнятой над корпусом гири. Так же гири номинальных значений от 1 г до 2000 кг могут иметь форму диска, цилиндра, усеченного конуса, параллелепипеда. Гири параллелепипедной формы могут иметь внутреннюю жесткую ручку. Для удобства пользования и манипуляции гири могут иметь отверстия, проточки, вырезы, головки, рукоятки, оси, крюки, проушины, кольца и/или другие жесткие элементы конструкции, входящие в состав гирь.

Гири классов точности F1 и F2 номинальных значений более 20 кг представляют собой корпус из нержавеющей аустенитной стали в форме призм или тел вращения, снабженные подгоночными полостями, закрытыми резьбовыми пробками или крышками из стали с закрепительным штифтом. Гири имеют приспособления для захвата грузозахватными приспособлениями. Гири классов точности F1 и F2 номинальных значений более 50 кг могут так же представлять собой модуль, собранный из нескольких частей.

Гири класса точности F1 номинальных значений от 1 г до 50 кг, гири класса точности F2 номинальных значений от 1 г до 2000 кг, гири класса точности М1 номинальных значений от 20 г до 200 г могут быть снабжены подгоночной полостью. Гири класса точности М1 номинальных значений от 500 г до 2000 кг выпускают только с подгоночной полостью. Подгоночная полость для гирь, имеющих цилиндрическую форму с головкой, соосна с вертикальной осью симметрии гирь и выполняется в верхней части головки или на дне гири.

Гири выпускают отдельно и в наборах. Состав наборов и маркировка гирь - по ГОСТ OIML R 111-1.

Гири имеют обозначение: ГО-П (Н) - ХХХ у (П)(Р) с указанием класса точности по ГОСТ OIML R 111-1-2009, где Н - набор, ХХХ - номинальное значение массы гири, у -единица измерения массы, кг или г, П - параллелепипедная форма, Р - наличие ручки.

Общий вид гирь приведен на рисунках 1- 10.

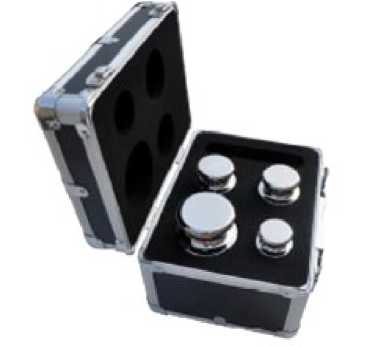

Рисунок 1 - Общий вид набора гирь ГО-ПН класса точности F₁

Рисунок 2 - Общий вид гири ГО-П-5 кг класса точности F2

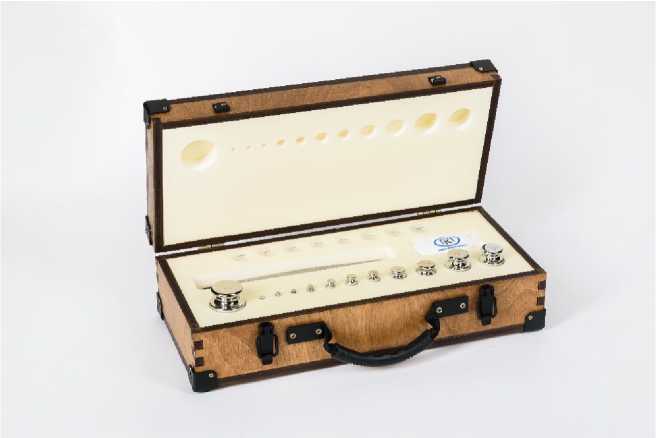

Рисунок 3 - Общий вид набора гирь ГО-ПН класса точности Е2

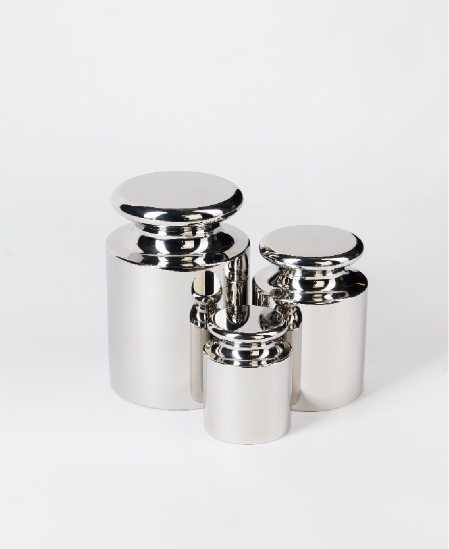

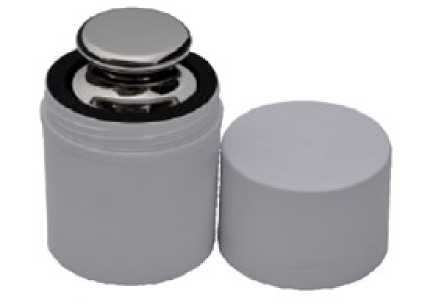

Рисунок 4 - Общий вид гири ГО-П класса точности Е₂

Рисунок 5 - Общий вид гири ГО-П-5 кг класса точности М₁

Место пломбирования

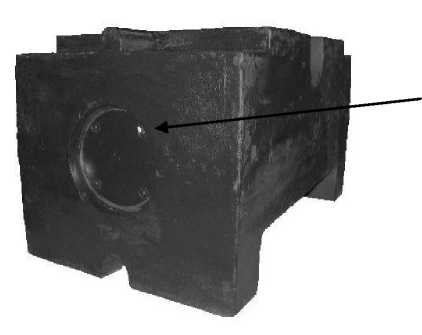

Рисунок 6 - Общий вид гири ГО-П-1000 кг П класса точности М1 с указанием места пломбирования

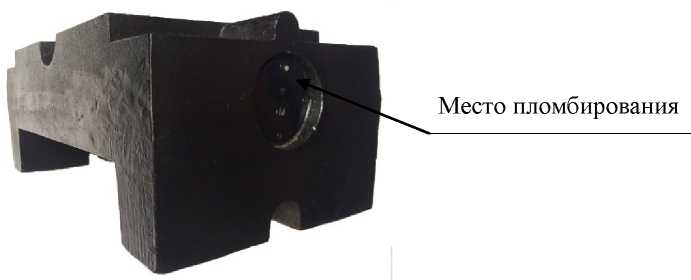

Рисунок 7 - Общий вид гири ГО-П-500 кг П класса точности М₁ с указанием места пломбирования

Место пломбирования

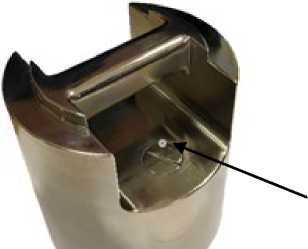

Рисунок 8 - Общий вид гири ГО-П-20 кг Р класса точности F1 и F2 с указанием места пломбирования

Рисунок 9 - Общий вид гири ГО-П-20 кг Р класса точности F1 и F2, в кейсе

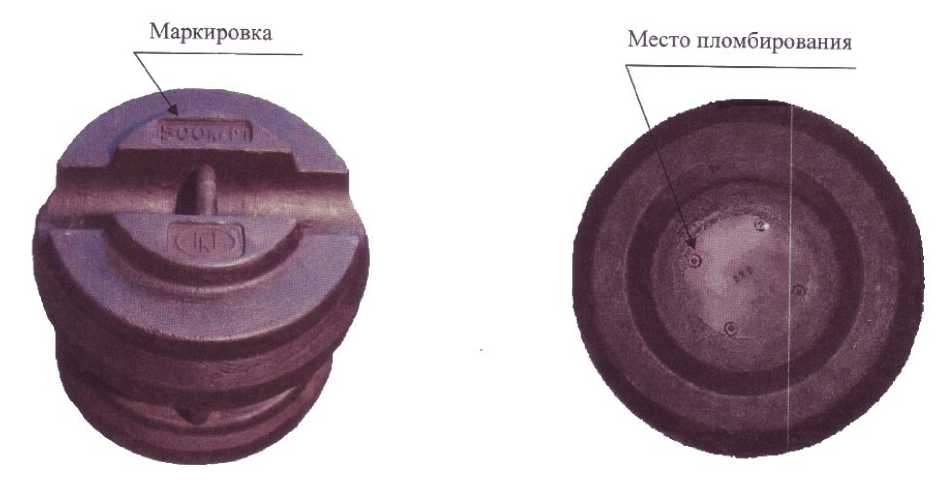

Рисунок 10 - Общий вид гири ГО-П-500 кг класса точности Mi с указанием с указанием места пломбирования

Программное обеспечение отсутствует.

Основные метрологические и технические характеристики представлены в таблицах 1— 6.

Таблица 1 - Номинальные значения массы и пределы допускаемой абсолютной погрешности

гирь

Продолжение таблицы 1

Таблица 2 - Номинальные значения массы и диапазоны допускаемых значений плотности материала гирь

Таблица 3 - Параметры и максимальные значения шероховатости поверхности гирь

Таблица 4 - Пределы допускаемых абсолютных значений остаточной намагниченности

Таблица 5 - Пределы допускаемых абсолютных значений магнитной восприимчивости гирь

Таблица 6 - Основные технические характеристики

наносится в виде наклейки на футляр, а также типографским способом на титульный лист документа «Паспорт. Руководство по эксплуатации».

Таблица 7 - Комплектность средства измерений

осуществляется по документу МП 2301-0182-2019 «ГСИ. Гири ГО-П классов точности Е2, F1,

F2, М1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.05.2019 г.

Основные средства поверки:

- гири эталонные из состава вторичных рабочих эталонов, рабочих эталонов 1-го, 2-го, 3-го разрядов по Государственной поверочной схеме для средств измерений массы, утвержденной приказом Росстандарта от 29.12.2018 г. № 2818;

- компараторы массы на максимальную нагрузку, соответствующую массе поверяемых гирь, с СКО не более 1/6 пределов допускаемой абсолютной погрешности поверяемых гирь классов точности Е2, F1, F2 и 1/9 для гирь класса точности М1, по ГОСТ OIML R 111-1-2009;

- образцы шероховатости по ГОСТ 9378-93;

- измеритель магнитной восприимчивости гирь YSZ0, рег. № 51747-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится:

- для гирь класса точности Е2 и F1 , а также для гирь класса точности F2 и М1 без подгоночной полости или необслуживаемой подгоночной полостью - на свидетельство или паспорт;

- для гирь класса точности F2 и М1 с обслуживаемой полостью - на уплотнительный диск или на закрепительный штифт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к гирям   ГО-П

классов точности Е2, F1, F2, М1

ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, М1, М1-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Общество с ограниченной ответственностью «Промконструкция»

(ООО «Промконструкция»)

ИНН 7447130002

Адрес: 454084, г. Челябинск, ул. Калинина, 24

Телефон, факс: (351) 729-99-29, 791-55-44, 796-37-94

E-mail: prom@promcon.ru

Web-сайт: promcon.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

E-mail: info@vniim.ru Web-сайт: www.vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
