МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 января 2016 г.                                                                 21

___________________. №__________

Москва

Об утверждении Государственной поверочной схемы для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 -КГ⁶ до 100-10"⁶ К^-1 в диапазоне температуры от 90 до 3000 К

В результате проведенной работы Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева») в интересах предприятий авиационной и космической промышленности, приборо- и машиностроения, материаловедения актуализирована Государственная поверочная схема для. средств измерений температурного коэффициента линейного расширения твердых тел, возглавляемая ГЭТ 24-2014.

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, приказываю:

• 1. Утвердить и ввести в действие на территории Российской Федерации Государственную поверочную схему для средств измерений температурного коэффициента линейного расширения'твердых тел от 0,01-1 О'⁶ до 100-10’⁶ К^-1 в диапазоне температуры от 90 до 3000 К, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИФТРИ» (С.И.Донченко) внести сведения об утверждении Государственной поверочной схемы для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 Ю’⁶ до 100-10’⁶ К’¹ в диапазоне температуры от 90 до 3000 К в Федеральный информационный фонд по обеспечению единства измерений в раздел «Сведения о государственных первичных эталонах».

• 3.  Пересмотреть межгосударственный стандарт ГОСТ 8.018-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температуры от 90 до 1800 К».

• 4. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии С.С.Голубева.

  Руководитель

  Федерального агентства



  Управление

  связей

  Я административной ]“ я! работы и внешних Is

  А.В. Абрамов

х Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 1365£в0002001200Н=80 Кому выдан: Абрамов Алексей Владимирович Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от 19 января 2016 г. № 21

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА ЛИНЕЙНОГО РАСШИРЕНИЯ ТВЕРДЫХ ТЕЛ ОТ 0,0ГЮ^ДО 100-10⁶ К’¹

В ДИАПАЗОНЕ ТЕМПЕРАТУРЫ ОТ 90 ДО 3000 К

Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения (далее - ТКЛР) твердых тел в диапазоне от 0,0 Г10”⁶ до 100-10“⁶ К^- для диапазона температуры от 90 до 3000 К устанавливает порядок передачи единицы ТКЛР от государственного первичного эталона при помощи вторичных и рабочих эталонов средствам измерений ТКЛР с указанием погрешностей и основных методов измерений.

• 2.1. Сокращения:

ГПЭ - государственный первичный эталон;

ВЭТ - вторичный эталон

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение;

ТКЛР - температурный коэффициент линейного расширения.

• 2.2. Обозначения:

5 - среднее квадратическое отклонение;

Ss - суммарное СКО результатов измерений;

А - предел допускаемой абсолютной погрешности;

3 - допускаемые значения доверительных границ абсолютной погрешности;

О - границы неисключенной систематической погрешности.

• 3.1. Государственный первичный эталон состоит из комплекса следующих средств измерений:

• - дилатометр для диапазона температуры от 90 до 400 К;

• - дилатометр для диапазона температуры от 300-1800 К;

• - дилатометр для диапазона температуры от 1000-3000 К;

• - меры ТКЛР твердых тел для контроля стабильности эталонных дилатометров.

• 3.2. Диапазон значений ТКЛР твердых тел, в котором воспроизводится единица, составляет от 0,0 Г10“⁶ до 100 -10”⁶ К”¹ в диапазоне температуры от 90 до 3000 К.

• 3.3. ГПЭ обеспечивает воспроизведение единицы ТКЛР со следующими характеристиками:

• - СКО результата измерений S в стоградусном интервале температуры при десяти независимых измерениях, составляет от 0,05 • 10”⁸ до 5 • 10”⁸ К”¹ в зависимости от значений температуры и ТКЛР меры;

- НСП воспроизведения единицы ТКЛР ©составляет от 0,06 10”⁸ до 50-10“⁸ К^-1 в зависимости от значений температуры и ТКЛР меры;

• -    стандартная неопределенность результата измерений ТКЛР, оцениваемая по типу А, и_л в стоградусном интервале температуры, составляет от 0,05-10“⁸ до 5-1O”⁸ КГ¹ в зависимости от значений температуры и ТКЛР;

• -    стандартная неопределенность результата измерений ТКЛР, оцениваемая по типу В, и_в в стоградусном интервале температуры, составляет от 0,03-10”⁸ до 26-10^-8 К” *в зависимости от значений температуры и ТКЛР;

• -    суммарная стандартная неопределенность воспроизведения единицы ТКЛР и_с в стоградусном интервале температуры, составляет от 0,06-10”⁸ до 3 8-10”⁸ К”¹ в зависимости от значений температуры и ТКЛР;

• -    расширенная неопределенность U_p составляет от 0,12 • 10”⁸ до 76-10^-8 К^-1 при коэффициенте охвата к=2 в зависимости от значений температуры и ТКЛР.

• -    3.4. ГПЭ применяют для передачи единицы ТКЛР твердых тел вторичным эталонам и рабочим эталонам в диапазоне рабочей температуры от 90 до 3000 К методом прямых измерений.

• 4. Вторичные эталоны

• 4.1.1. В качестве эталонов сравнения применяют меры ТКЛР твердых тел с диапазоном ТКЛР от 0,01 10”⁶ до 30-10”⁶ К”¹ в диапазоне температуры от 90 до 3000 К.

• 4.1.2. Суммарное СКО результатов измерений 5^ эталонов сравнения в стоградусном интервале температуры при трех независимых измерениях составляет от 0,55-10’⁸ до 70-10”⁸ К”¹ в зависимости от значений температуры и ТКЛР меры.

• 4.1.3 Эталоны сравнения - меры ТКЛР применяют для международных сличений.

• 4.2.1. В качестве вторичных эталонов применяют меры ТКЛР твердых тел с диапазоном ТКЛР от 0,01 10”⁶ до 30-10”⁶ К”¹ в диапазоне температуры от 90 до 3000 К.

• 4.2.2 Суммарное СКО результатов измерений       вторичных

эталонов - мер ТКЛР в стоградусном интервале температуры при трех независимых измерениях составляет от 0,55-10”⁸ до 70-10”⁸ К”¹ в зависимости от значений температуры и ТКЛР меры.

• 4.2.3 Вторичные эталоны - меры ТКЛР применяют для передачи единицы ТКЛР средствам измерений: дилатометрам интерференционным со значениями измеряемых ТКЛР от 0,05 10”⁶ до 30-10”⁶ К"¹ в диапазоне температуры от 90 до 1800 К с пределами допускаемой абсолютной погрешности А от 0,5-10”⁷ до 5-10”⁷ К”¹ и дилатометрам оптическим и компараторным со значениями измеряемых ТКЛР от 1,0 • 10” ⁶ до 100 • 10”⁶ К”¹ в диапазоне температуры от 90 до 3000 К с пределами допускаемой абсолютной погрешности А от 1,5 * 10”⁷ до 75 • 10”⁷ К”¹ методом прямых измерений.

• 4.3.1. В качестве вторичных эталонов - дилатометров применяют дилатометры с диапазоном измерений ТКЛР от 0,05 10”⁶ до 100 10”⁶ К”¹ в диапазоне температуры от 90 до 1900 К.

• 4.3.2. Суммарное СКО результатов измерений вторичных эталонов -дилатометров в стоградусном интервале температуры при трех независимых измерениях составляет от 0,5 10”⁸ до 50-10”⁸ К”¹ в зависимости от значений температуры и ТКЛР меры.

• 4.3.3. Вторичные эталоны - дилатометры применяют для передачи единицы ТКЛР рабочим эталонам в диапазоне рабочей температуры от 90 до 1800 К с допускаемыми значениями доверительных границ абсолютной погрешности 8 от 0,4-10”⁷ до 15* 10“⁷ К”¹ методом прямых измерений.

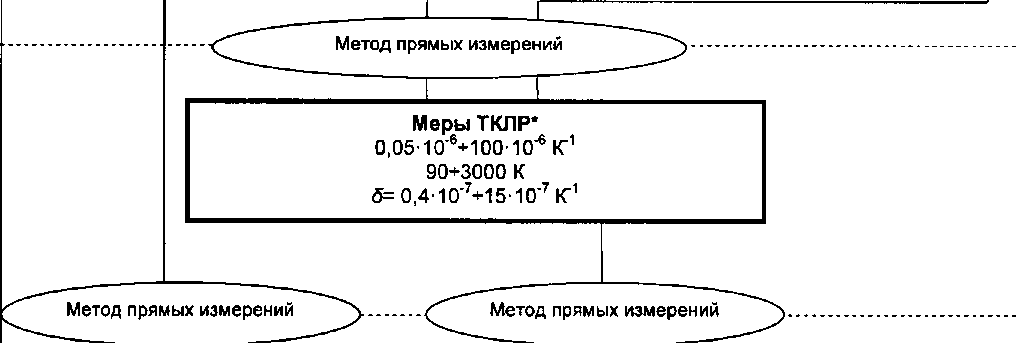

• 5.1. В качестве рабочих эталонов применяют меры ТКЛР твердых тел со значениями ТКЛР от 0,05 Ю”⁶ до 100-10”⁶ К”¹ в диапазоне температуры от 90 до 3000 К.

• 5.2. Допускаемые значения доверительных границ абсолютной погрешности 8 рабочих эталонов в стоградусном интервале температуры при трех независимых измерениях (при Р = 0,95) составляют от 0,4* 10”⁷ до 50 -10”⁷ К”¹ в зависимости от значений температуры и ТКЛР меры.

• 5.3. Рабочие эталоны применяют для передачи единицы ТКЛР средствам измерений:

• - дилатометрам оптическим и компараторным со значениями измеряемых ТКЛР от Т10”⁶ до 100-10”⁶ К”¹ в диапазоне температуры от 90 до 3000 К с пределами допускаемой абсолютной погрешности А от 1,5 *10”⁷ до 75*10”⁷ К”1;

• - дилатометрам с толкателем со значениями измеряемых ТКЛР от 0,3*10“⁶ до 100-Ю”⁶К”¹ в диапазоне температуры от 90 до 2800К с пределами допускаемой абсолютной погрешности А от 1,2 *10”⁷ до 10*10”⁶ К’¹;

• - термоанализаторам с пределами допускаемой абсолютной погрешности А от 0,3•10”³ до 20* 10”³ методом прямых измерений.

• 6.1. В   качестве средств измерений применяют дилатометры

интерференционные, оптические, компараторные и дилатометры с толкателем, с диапазоном измерений ТКЛР от 0,05 10“⁶ до 100-10’⁶ К'¹ в диапазоне температуры от 90 до 3000 К и термоанализаторы с диапазоном измерений относительных удлинений ± 0,4 в диапазоне температуры от 90 до 2600 К.

• 6.2. Пределы допускаемых абсолютных погрешностей измерений ТКЛР А средств измерений в стоградусном интервале температуры при трех независимых измерениях составляют от 0,210“⁷ до 10-10^_6К^-1 в зависимости от значений температуры и ТКЛР меры и типа дилатометра. Пределы допускаемых абсолютных погрешностей измерений относительных удлинений А средств измерений в стоградусном интервале температуры при трех независимых измерениях составляют от 0,3 10“³ до 20-10^_3 в зависимости от значений температуры, ТКЛР меры и типа термоанализатора.

Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температуры 90+3000 К

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ ЭТАЛОН ЕДИНИЦЫ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА ЛИНЕЙНОГО РАСШИРЕНИЯ ТВЕРДЫХ ТЕЛ 0,01 Ю¹+100 Ю'⁶ К^-1 в диапазоне температуры 90¹3000 К

S= О.Об-Ю^+б-Ю'⁸ К^-1    0=0,06-1О’^й+5О-10¹ К¹

U_c= О.Об-Ю’Мв-Ю’⁸ К¹ и_р=0,12-10¹⁸+76Ю'⁸ К¹

Метод прямых измерений

Меры ТКЛР

0,01-10'⁶+30-10'⁶К'¹ 90+3000 К

S_z= 0,55-10'^й+70-10¹ К¹

Дилатометры

0,05-10'⁶+100-1 О'⁶ К^-1 90+1900 К

Sr= 0,50-10’⁸+50-10'⁸ К¹

Дилатометры интерференционные

О.Об-Ю^+ЗОЮ¹ К"¹

90+1800 К

Л =0,2Ю'⁷+5Ю'⁷ К¹

Дилатометры оптические и компараторные tOO-IO^+IOO-W⁶ К¹ 90+3000 К

Л= 1,5-10'⁷+75 Ю’⁷ К¹¹

Термоанализаторы

Диапазон измерений относительного удлинения ± 0,4 0+0,3 90+2600 К

Д=0,3-10'³+20’10‘³

Дилатометры с толкателем

0,30-10¹+100Ю¹ К¹

90+2800 К

Д=1,2Ю'⁷+10Ю¹1€¹

¹

Наряду с мерами ТКЛР в областях промышленности, где требуется контроль материалов со специфическими свойствами (физическими и иными), в качестве рабочих эталонов могут быть применены стандартные образцы ТКЛР утвержденного типа.
