Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» июня 2018 г. № 1326

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные серий S, K, H

Назначение средства измерений

Преобразователи измерительные серий S, K, H (далее - преобразователи) предназначены для измерительных преобразований аналоговых сигналов от датчиков в виде силы, напряжения постоянного электрического тока и электрического сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока и электрического сопротивления, а также для питания пассивных датчиков сопротивления, расположенных в опасной зоне.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании аналоговых сигналов силы, напряжения постоянного электрического тока и сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока и сопротивления.

Конструктивно преобразователи выполнены в виде печатной платы, размещенной в неразборном корпусе из полимерных материалов. В корпусе закреплены клеммы для присоединения подводящих проводников и кабелей питания.

Вход и выход преобразователей гальванически изолирован. Требования к гальванической развязке соответствуют требованиям европейского стандарта EN 60079-11. Некоторые модификации рассчитаны на передачу SMART или HART сигналов, налагаемых на аналоговые сигналы.

Преобразователи используются при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве и т.п.

Преобразователи серии K могут монтироваться на стандартную 35-мм DIN-рейку или на любую плоскую поверхность при помощи шурупов. Преобразователи серии K имеют съемные клеммные блоки, которые кодируются для предотвращения неправильного подсоединения. Кроме того, питание преобразователей серии K может осуществляться по шине питания Power Rail (кроме KFU8-USC-1.D), которая вставляется в желоб стандартной DIN-рейки и имеет контактные рельсы.

Преобразователи серии K представлены следующими моделями: KFD2-STC4-1.2O, KFD2-STC4-Ex1.2O, KFD2-STC4-Ex1, KFD2-STC4-Ex2, KFD2-STC4-1, KFU8-USC-1D, KCD2-STC-Ex1.2O, KCD2-RR-Ex1, KCD2-UT2-Ex1, KFD2-UT2-Ex1-1, KFD2-UT2-Ex2-1, KFD2-STC5-Ex1, KFD2-STC5-Ex1.H, KFD2-STC5-Ex1.2O, KFD2-STC5-Ex1.2O.H, KFD2-STC5-Ex2, KFD2-STC5-1, KFD2-STC5-2, KFD2-STC5-1.2O, KFD2-STV5-Ex1.2O-1, KFD2-STV5-Ex1.2O-2, KFD2-STV5-Ex1-1, KFD2-STV5-Ex1-2, KFD2-STV5-Ex2-1, KFD2-STV5-Ex2-2, которые отличаются видом аналогового сигнала на входе/на выходе, количеством измерительных каналов, наличием (имеющие суффикс Ех)/отсутствием степени взрывозащиты.

Преобразователи серии S могут монтироваться на стандартную 35-мм DIN-рейку. Кроме того, питание преобразователей серии S может осуществляться по шине питания Power Rail, которая вставляется в желоб стандартной DIN-рейки и имеет контактные рельсы.

Преобразователи серии S представлены следующими моделями: S1SD-1AI-1C.H, S1SD-1AI-1U, S1SD-1AI-1U.1, S1SD-1AI-1U.2, S1SD-1AI-2C, S1SD-1TI-1U, S1SL-1AI-1C, S1SL-2AI-2C, S1SD-1AI-1U.3, S1SD-1AI-2U, которые отличаются видом аналогового сигнала на входе/на выходе, количеством измерительных каналов, наличием/отсутствием степени взрывозащиты.

Преобразователи серии H монтируются на соответствующую клеммную панель.

Преобразователи серии H представлены следующими моделями: HiC2027, HiC2081, HiD2081, HiD2082, HiC2441, HiD2022, HiD2022SK, которые отличаются видом аналогового сигнала на входе/на выходе, количеством измерительных каналов.

Преобразователи S1SD-1AI-1U, S1SD-1AI-1U.1, S1SD-1AI-1U.2, S1SD-1TI-1U, S1SD-1AI-1U.3, S1SD-1AI-2U, KCD2-STC-Ex1.2O, HiC2081, HiC2027, HiD2081, HiD2082 могут быть сконфигурированы с помощью DIP-переключателей, расположенных на боковых сторонах корпусов преобразователей. Преобразователь KFU8-USC-1D может быть сконфигурирован с помощью кнопок и дисплея, расположенных на лицевой стороне корпуса преобразователя.

Общий вид преобразователей приведен на рисунке 1.

Обозначения мест нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №1326 от 28.06.2018, https://oei-analitika.ru

серия H

Приказ Росстандарта №1326 от 28.06.2018, https://oei-analitika.ru

серия S

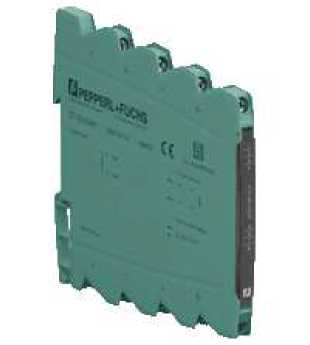

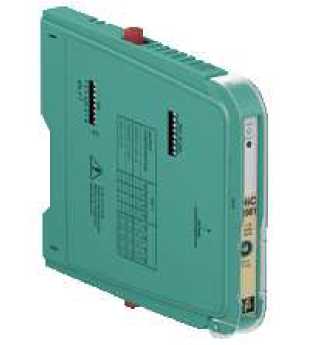

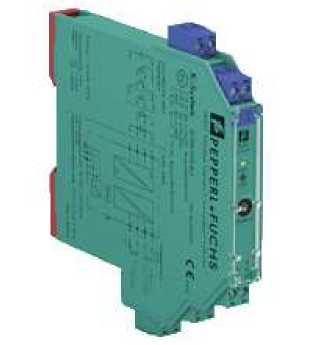

Рисунок 1 - Общий вид преобразователей

Приказ Росстандарта №1326 от 28.06.2018, https://oei-analitika.ru

серия K

Приказ Росстандарта №1326 от 28.06.2018, https://oei-analitika.ru

серия H

Место нанесения знака поверки

Приказ Росстандарта №1326 от 28.06.2018, https://oei-analitika.ru

серия S

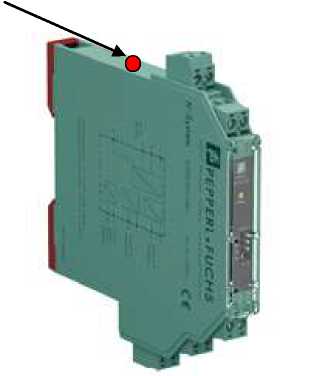

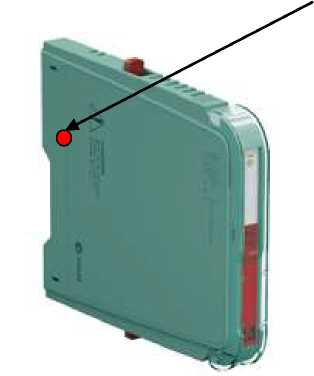

Рисунок 2 - Обозначения мест нанесения знака поверки преобразователей

Приказ Росстандарта №1326 от 28.06.2018, https://oei-analitika.ru

О ч

л

,        ■ ji

I

серия K

Пломбирование преобразователей измерительных серий S, K, H не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) преобразователей функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.

ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).

Сервисное ПО -«DTM Interface Technology2» - не является метрологически значимым, так как его функцией является конфигурирование преобразователей. Разъём для подключения к ПК и возможность конфигурирования с помощью сервисного ПО имеется у преобразователей HiC2081, HiD2081, HiD2082, S1SD-1TI-1U, KCD2-UT2-Ex1 и KFD2-UT2-Ex1-1, KFD2-UT2-Ex2-1. Остальные преобразователи не могут быть сконфигурированы с помощью сервисного ПО.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DTM Interface Technology2

Номер версии (идентификационный номер ПО)

Версия ПО не ниже 1.4

Цифровой идентификатор ПО

Не используется

Метрологические и технические характеристики

Метрологические характеристики преобразователей приведены в таблице 2.

Таблица 2 - Метрологические характеристики преобразователей

Тип преобразова теля

Диапазоны преобразований аналоговых сигналов

Пределы допускаемой основной погрешности Y - приведённая, %, Д - абсолютная

Пределы допускаемой дополнительной погрешности от изменения темп. окр. среды на 1 °С от нормальной Yдоп - приведённая, % Ддоп - абсолютная

На входе

На выходе

1

2

3

4

5

S1SD-1AI-

1C.H

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,1 % от верхн. пред. диапазона

удоп = ±0,01 % от верхн. пред. диапазона

S1SD-1AI-1U

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 10 В; от 2 до 10 В

S1SD-1AI-

1U.1

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 10 В; от 2 до 10 В

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 10 В; от 2 до 10 В

S1SD-1AI-2C

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

S1SL-1AI-1C

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

S1SL-2AI-2C

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

1

2

3

4

5

S1SD-

1AI-1U.2

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 5 В; от 1 до 5 В;

от 0 до 10 В; от 2 до 10 В;

от 0 до 10 мА;

от 2 до 10 мА; от -10 до +10 мА; от -20 до +20 мА;

от -5 до +5 В;

от -10 до +10 В

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 5 В;

от 1 до 5 В;

от 0 до 10 В;

от 2 до 10 В; от -10 до +10 мА; от -20 до +20 мА;

от -5 до +5 В; от -10 до +10 В

Y = ±0,1 % от верхн. пред.

диапазона

Yдоn = ±0,01 % от верхн. пред.

диапазона

S1SD-

1TI-1U

Сигналы (Ом) от термопреобразователей сопротивления1): Pt (100, 200, 500, 1000) (a=0,00385 °C1) от -200 до +850 °С;

Ni (100, 200, 500, 1000) (a=0,00617 °С-1) от -60 до +250 °С;

Сигналы (мВ) от термопар2): B: от 300 до 1820 °С;

E: от -270 до +1000 °С; J: от -210 до +1200 °С; K: от -270 до +1372 °С; N: от -270 до +1300 °С; R: от -50 до +1768 °С; S: от -50 до +1768 °С; T: от -270 до +400 °С;

Сопротивление: от 0 до 5 кОм; Потенциометр: от 0,2 до 50 кОм;

Напряжение: от -100 до +100 мВ; от -1000 до +1000 мВ

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 5 В; от 0 до 10 В; от 0 до 10 мА; от 2 до 10 мА

Термопреобразо ватели сопротвления

(ТС):

Д = ±(0,001-U + 0,0005^T) или ±0,1°С (что больше);

Термопары (ТП): Д = ±(0,001-U + 0,00 b T) или

±0,3°С

(что больше);

Напряжение:

  • Y = ±(0,1 % от верх. пред. диапазона + 0,1 % от R);

Сопротивление/ Потенциометр:

  • Y = ±(0,1% от верх. пред. диапазона + 0,02% от R)

Yдоп = ±0,01 % от верхн. пред.

диапазона

  • 1) - здесь и ниже уровень входного сигнала в Ом в соответствии с ГОСТ 6651-2009

  • 2) - здесь и ниже уровень входного сигнала в мВ в соответствии с ГОСТ Р 8.585-2001

1

2

3

4

5

S1SD-1AI-1U.3

от -60 до +60 мВ; от 0 до 60 мВ;

от -100 до +100 мВ; от 0 до 100 мВ;

от -150 до +150 мВ; от 0 до 150 мВ;

от -250 до +250 мВ; от 0 до 250 мВ;

от -300 до +300 мВ; от 0 до 300 мВ;

от -500 до +500 мВ; от 0 до 500 мВ

от -10 до +10 мА;

от -20 до +20 мА;

от 0 до 20 мА; от 4 до 20 мА; от -5 до +5 В;

от 0 до 5 В; от 1 до 5 В;

от -10 до +10 В; от 0 до 10 В; от 2 до 10 В

Y = ±0,1 % от верхн. пред.

диапазона

Л/дои = ±0,01 % от верхн.

пред. диапазона

S1SD-1AI-2U

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 2 до 10 В

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 2 до 10 В

Y = ±0,1 % от верхн. пред.

диапазона

доИ = ±0,01 % от верхн.

пред. диапазона

KFD2-STC5-Ex1,

KFD2-STC5-Ex1.H,

KFD2-STC5-Ex1.2O,

KFD2-STC5-Ex1.2O.H,

KFD2-STC5-Ex2,

KFD2-STC5-1,

KFD2-STC5-2,

KFD2-STC5-1.2O,

HiD2022, HiD2022SK

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

Д = ±10 мкА

Ддоп = ±0,25 мкА

KFD2-STV5-Ex1.2O-1, KFD2-STV5-Ex2-1

от 0 до 20 мА; от 4 до 20 мА

от 0 до 5 В; от 1 до 5 В

Д = ±5 мВ

Ддоп = ±62,5 мкВ

KFD2-STV5-Ex1-1

от 0 до 20 мА; от 4 до 20 мА

от 0 до 5 В; от 1 до 5 В

Д = ±5 мВ

Ъои = ±0,002 % от верхн.

пред. диапазона

KFD2-STV5-Ex1.2O-2

KFD2-STV5-Ex1-2

от 0 до 20 мА; от 4 до 20 мА

от 0 до 10 В; от 2 до 10 В

Д =

±10 мВ

Ддоп = ±62,5 мкВ

KFD2-STV5-Ex2-2

от 0 до 20 мА; от 4 до 20 мА

от 0 до 10 В; от 2 до 10 В

Д = ±5 мВ

Ддоп = ±62,5 мкВ

KFD2-STC4-1.2O

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

Д = ±10 мкА

Ъои = ±0,002 % от верхн.

пред. диапазона

1

2

3

4

5

KFD2-

STC4-

Ex1.2O

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

Д = ±10 мкА

Ддоп = ±0,25 мкА

KFD2-STC4-Ex1

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

Д = ±10 мкА

Ддоп = ±0,25 мкА

KFD2-STC4-Ex2

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

Д = ±10 мкА

Ддоп = ±0,25 мкА

KFD2-

STC4-1

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

Д = ±10 мкА

удоп = ±0,002 % от верхн. пред. диапазона

KFU8-

USC-1D

от 0 до 20 мА; от 0 до 10 В;

от 0 до 60 мВ

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 2 до 10 В

Y = ±0,1 % от верхн. пред.

диапазона

Yдоп = ±0,003 % от верхн. пред.

диапазона

KCD2-STC-Ex1.2O

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА;

от 0 до 5 В; от 1 до 5 В

Д = ±20 мкА

Д = ±10 мВ

Ддоп = ±0,25 мкА

Ддоп = ±0,8 мкВ

KCD2-RR-

Ex1

Сигналы (Ом) от термопреобразователей сопротивления: Pt (100, 500, 1000) (а=0,00385°С-1) от -200 до +850 °С;

Сопротивление от 10 до 400 Ом

Сопротивление от 10 до 400 Ом

При измерительном токе 1>1мА: Y = ±0,1 % от изм. знач. в Ом или Д = ±0,1 Ом (наибольшее из абсолютных значений)

При измерительном токе 1<1мА: Y = ±1% от изм. знач. в Ом или Д = ±1 Ом (наибольшее из абсолютных значений)

Yдоп = ±0,01 % от верхн. пред. диапазона

HiC2441

от 0 до 20 мА; от 4 до 20 мА

от 0 до 20 мА; от 4 до 20 мА

Д = ±20 мкА

Ддоп = ±2 мкА (при температуре окружающей среды от 0 до +60 °С) Ддоп = ±3 мкА(при температуре окружающей среды от -40 до 0 °С)

1

2

3

4

5

KFD2-UT2-Ex1-1,

KFD2-UT2-

Ex2-1

Сигналы (мВ) от термопар:

B: от 300 до 1820 °С; E: от -270 до +1000 °С; J: от -210 до +1200 °С; K: от -270 до +1372 °С; N: от -270 до +1300 °С; R: от -50 до +1768 °С;

S: от -50 до +1768 °С; T: от -270 до +400 °С; L: от -200 до +800 °C

Сигналы (Ом) от термопреобразователей сопротивления:

Pt (10, 50, 100, 500, 1000) (а=0,00385оС-1) от -200 до +850 °С, Pt(100) (а=0,00391оС-1) от -200 до +775 °С, Pt(10, 50, 500) (а=0,00391оС-1) от -200 до +700 °С,

Pt(1000) (а=0,00391оС-1) от -200 до +850 °С, Cu(10, 50, 100) (а=0,00428оС-1) от -200 до +200 °С, Ni100 (а=0,00617оС-1) от -59,85 до +235,25 °С;

Сопротивление от 0 до 200 Ом (2-х проводное подключение) от 0,8 до 20 кОм (3-х проводное подключение)

Напряжение от -100 до +100 мВ

от 0 до

5 В;

от 1 до

5 В

ТС:

Д = ±(0,00061+

0,001-R + 0,1 ОС)

ТП:

Д = ±(0,0005-T+ 0,001-R+ 1 ос (1,2 оС для ТП типа R и S))*

Напряжение

Д = ±(50 мкВ + 0,001-R)

Сопротивление

Y = ±(0,05 % от верх. пред. диапазона + 0,1 % от R)

ТС

Ддоп = ±(0,000015-t + 0,000075 •R)

ТП

Ддоп =

±(0,00005П + 0,000075 •R + 0,02 оС)

Напряжение

Yдоn = ±(0,01% от верхн. пред. диапазона + 0,0075 % от R)

Сопротивление Yдоп = ±0,0075 % от R

1

2

3

4

5

KCD2-UT2-Ex1, HiC2081

Сигналы (мВ) от термопар:

B: от 300 до 1820 °С; E: от -270 до +1000 °С; J: от -210 до +1200 °С; K: от -270 до +1372 °С; N: от -270 до +1300 °С; R: от -50 до +1768 °С;

S: от -50 до +1768 °С; T: от -270 до +400 °С; L: от -200 до +800 °C

Сигналы (Ом) от термопреобразователей сопротивления:

Pt (10, 50, 100, 500, 1000) (а=0,00385оС-1) от -200 до +850 °С, Pt(100) (а=0,00391оС-1) от -200 до +775 °С, Pt(10, 50, 500) (а=0,00391оС-1) от -200 до +700 °С,

Pt(1000) (а=0,00391оС-1) от -200 до +850 °С, Cu(10, 50, 100) (а=0,00428оС-1) от -200 до +200 °С, Ni100 (а=0,00617оС-1) от -59,85 до +235,25 °С;

Сопротивление от 0 до 200 Ом (2-х проводное подключение) от 0,8 до 20 кОм (3-х проводное подключение)

Напряжение от -100 до +100 мВ

от 0 до

20 мА; от 4 до

20 мА

ТС

Д = ±(0,0006-t + 0,001-R + 0,1оС)

ТП

Д = ±(0,0005П + 0,001-R

+ 1,5 оС (1,7 оС для ТП типа R и S))*

Напряжение

Д = ±(50 мкВ + 0,001-R)

Сопротивление Y = ±(0,05 % от верх. пред. диапазона + 0,1 % от R)

ТС

Ддоп =

±(0,000015-t + 0,00006-R)

ТП

Ддоп =

±(0,00005П

+ 0,00006-R

+ 0,02 оС)

Напряжение

Yдоn = ±(0,01% от изм. величины + 0,006 % от R)

Сопротивление

Yдоп = ±0,006 % от R

1

2

3

4

5

HiC2027

от 0 до 20 мА; от 4 до 20 мА

от 0 до

20 мА;

от 4 до

20 мА; от 0 до

5 В; от 1 до

5 В

Д = ±20 мкА

Л = ±10 мВ

Ддоп = ±0,25 мкА

Ддоп = ±0,8 мкВ

HiD2081,

HiD2082

Сигналы (мВ) от термопар: B: от 300 до 1820 °С;

E: от -270 до +1000 °С; J: от -210 до +1200 °С;

K: от -270 до +1372 °С; N: от -270 до +1300 °С; R: от -50 до +1768 °С; S: от -50 до +1768 °С; T: от -270 до +400 °С; L: от -200 до +800 °C Сигналы (Ом) от термопреобразователей сопротивления: Pt (10, 50, 100, 500, 1000) (а=0,00385°С-1) от -200 до +850 °С,

Pt(100) (а=0,00391°С-1) от -200 до +775 °С, Pt(10, 50, 500) (а=0,00391°С-1) от -200 до +700 °С, Pt(1000) (а=0,00391°С-1) от -200 до +850 °С, Cu(10, 50, 100) (а=0,00428°С-1) от -200 до +200 °С, Ni100 (а=0,00617°С-1) от -59,85 до +235,25 °С; Сопротивление: от 0,1 до 20 кОм Напряжение: от -100 до +100 мВ

от 0 до

20 мА;

от 4 до

20 мА; от 0 до

5 В; от 1 до

5 В

ТС

Д = ±(0,0005-Т + 0,001-R + 0,1 °С)

ТП

Д = ±(0,0005-Т + 0,001-R

+1,5 °С (1,7 °С для ТП типа R и S))*

Напряжение

Д = ±(50 мкВ + 0,001-R)

Сопротивление

Y = ±(0,05 % от верх. пред. диапазона

+ 0,1 % от R)

ТС

Ддоп = ±(0,000015-t + 0,00006-R)

ТП

Ддоп = ±(0,0001-t + 0,00006-R

+ 0,02 °С)

Напряжение

Yдоп = ±(0,01 % от верхн. пред.

диапазона + 0,006 % от R)

Сопротивление Y-Доп = ±0,006 % от R

Примечания

U - верхний предел входного диапазона измерения в «°С»;

Т - текущее значение измеряемой величины в «°С»;

t - текущее значение измеряемой величины в Кельвинах, рассчитываемое по формуле t = T + 273,15;

R - сконфигурированный в сервисном ПО или с помощью органов управления (DIP-переключателями или кнопками в зависимости от модели преобразователя) поддиапазон преобразования аналоговых сигналов;

* - включая погрешность компенсации холодного спая ±1,3 °С.

Технические характеристики преобразователей указаны в таблице 3.

Таблица 3 - Технические характеристики преобразователей

Наименование характеристики

Значение

Нормальные условия применения: -температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

20±2

от 5 до 95 от 66,0 до 106,7

Рабочие условия применения:

  • - температура окружающего воздуха, °С

для преобразователей серии S

для преобразователей серий K и H (кроме HiC2441) для преобразователей HiC2441

  • - относительная влажность, % без конденсации

  • - атмосферное давление, кПа

от -25 до +70 от -20 до +60 от -40 до +60 от 5 до 95 от 66,0 до 106,7

- напряжение питания:

для преобразователей HiC2027, HiC2441, KCD2-RR-Ex1, KCD2-UT2-Ex1, напряжение постоянного тока, В

от 19 до 30

для преобразователей HiC2081, HiD2081, HiD2082, KFD2-UT2-Ex1-1, KFD2-UT2-Ex2-1, напряжение постоянного тока, В

от 20 до 30

для преобразователей KCD2-STC-Ex1.2O, KFD2-STC5-Ex1, KFD2-STC5-Ex1.H, KFD2-STC5-Ex1.2O, KFD2-STC5-Ex1.2O.H, KFD2-STC5-Ex2, KFD2-STC5-1, KFD2-STC5-2, KFD2-STC5-1.2O, KFD2-STV5-Ex1.2O-1, KFD2-STV5-Ex1.2O-2, KFD2-STV5-Ex1-1, KFD2-STV5-Ex1-2, KFD2-STV5-Ex2-1, KFD2-STV5-Ex2-2, HiD2022, HiD2022SK, напряжение постоянного тока, В

от 18 до 30

для преобразователей KFD2-STC4-1.2O, KFD2-STC4-Ex1.2O, KFD2-STC4-Ex1, KFD2-STC4-Ex2, KFD2-STC4-1, напряжение постоянного тока, В

от 20 до 35

для преобразователей серии S, кроме S1SL-1AI-1C, S1SL-2AI-2C, напряжение постоянного тока, В

от 16,8 до 31,2

для преобразователей S1SL-1AI-1C, S1SL-2AI-2C, напряжение постоянного тока от сигнальной цепи, В

от 2,2 до 30,0

для преобразователей KFU8-USC-1.D

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

  • - напряжение постоянного тока, В

от 48 до 253 50/60 от 20 до 90

Потребляемая мощность, габаритные размеры и масса зависят от модификации преобразователей.

Знак утверждения типа

наносится на корпус преобразователей методом наклейки и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средств измерений

Наименование

Обозначение

Количество

Преобразователь

определяется кодом заказа

шт., определяется количеством заказа

Руководство по эксплуатации

-

1 шт. на партию

Методика поверки

МП 201-002-16 с

Изменением № 1

1 шт. на партию

Поверка

осуществляется по документу МП 201-002-16 «Преобразователи измерительные серий S, K, H. Методика поверки» с Изменением №1, утвержденному ФГУП «ВНИИМС» 30 марта 2018 г.

Основные средства поверки:

калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде № 22125-01;

мультиметр цифровой прецизионный 8508A, регистрационный номер в Федеральном информационном фонде № 25984-08;

магазин сопротивлений МСР-60М, регистрационный номер в Федеральном информационном фонде № 2751-71.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

Знак поверки наносится на преобразователи в соответствии с рисунком 2.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серий S, K, H

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация фирмы-изготовителя

Изготовители

Фирма «Pepperl+Fuchs GmbH», Германия

Адрес: Lilienthalstrasse 200 , 68307 Mannheim, Germany

Фирма «Pepperl+Fuchs Asia Pte, Ltd» , Сингапур

Адрес: 18 Ayer Rajah Crescent, Singapore 139942, Singapore

Заявитель

Общество с ограниченной ответственностью «Пепперл и Фукс» (ООО «Пепперл и Фукс») ИНН 7727158628

Адрес: 123007, г. Москва, ул. 4-ая Магистральная, 11, строение 1, 8 этаж

Телефон: +7 (495) 995-88-42; Факс: +7 (495) 640-88-42

Web-сайт: http://www.pepperl-fuchs.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77; Факс: +7 (495) 430-57-25

Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Приказ Росстандарта №1326 от 28.06.2018, https://oei-analitika.ru

МИНИСТЕРСТВО промышленности и торговли РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

28 июня 2018 г.

№    1326

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 64324 «Преобразователи измерительные серий S, К, Н» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Пепперл и Фукс» от 11 апреля 2018 г. № 166 и № 167 п р и к а з ы в а ю:

  • 1. Внести изменения в описание типа на преобразователи измерительные серий S, К, Н, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65857-16, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить поверку по документу МП 201-002-16 «Преобразователи измерительные серий S, К, Н. Методика поверки» с Изменением №1 и распространить действие документа на преобразователи измерительные серий S, К, Н, находящиеся в эксплуатации.

  • 2.  Переоформить свидетельство об утверждении типа №  64324

«Преобразователи измерительные серий S, К, Н», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 65857-16, в связи с внесением изменений в методику поверки.

  • 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

г”                                  >

Подлинник электронного документа, подписанного ЗП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDCO11E780DAE0071 BlB53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
