ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики комбинированные электронные тока и напряжения SMT

Датчики комбинированные электронные тока и напряжения SMT (далее - датчики) предназначены для масштабного преобразования силы и напряжения переменного тока высокого фазного напряжения в напряжение переменного тока, пригодное для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

Принцип действия датчиков основан на использовании катушки Роговского для измерения силы тока и методе емкостного деления для измерения напряжения, с последующим усилением измеренных сигналов.

Датчики состоят из преобразователей тока и напряжения, блока усилителей и проводов, находящихся в пластиковом гофрированном шланге. Преобразователи тока и напряжения и блок усилителей встроены в корпус, покрытый кремнийорганической резиной с оребрением, для получения требуемой длины пути утечки.

Провод, по которому протекает измеряемый ток, находящийся под высоким напряжением, помещается в вверху датчика, в специальном разъеме. Равномерное дистанцирование провода от стенок разъема обеспечивают специальные втулки. Измеренные сигналы тока и напряжения усиливаются на выходе с помощью встроенных в датчик операционных усилителей, питание которых осуществляется от внешнего источника напряжения постоянного тока ±15 В.

Датчики выпускаются в следующих модификациях SMT-75A и SMT-750A, которые отличаются номинальными первичными токами.

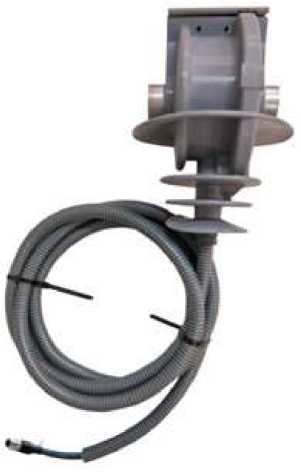

Общий вид средства измерений приведен на рисунке 1.

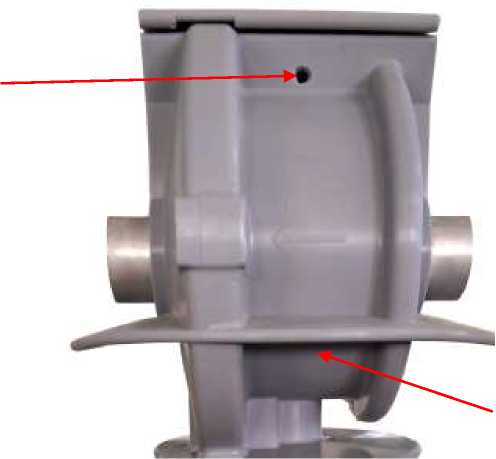

Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Общий вид средства измерений

Место пломбировки

Место нанесения знака поверки

Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 206.1-113-2017«Датчики комбинированные электронные тока и напряжения SMT. Методика поверки», с изменением № 1, утвержденному ФГУП «ВНИИМС» 13 марта 2018 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;

Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;

Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011;

Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2008.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус датчика или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/корень из 3 до 750/корень из 3 кВ

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140^-2 до 2^Л10⁹ Гц

ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10^-1 до 140⁶ Гц

ГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения

ГОСТ Р МЭК 60044-8-2010 Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока
