№12 от 10.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30871
О переоформлении свидетельства об утверждении типа средства измерений № 54113/1 "Регистраторы безбумажные GX10, GX20, GP10, GP20" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ В ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ16 Января 2018 Т.
№ 12
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 54113/1 «Регистраторы безбумажные GX10, GX20, GP10, GP20» и внесении изменений в описание типа
Во исполнение Административного регламента По предоставлению Федеральным агентством по техническому регулированию и метрологии 1 государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и Торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован : В Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) ‘ (ДаЛеё — Административный регламент) и в связи с обращениями ООО «ЙокОгава Электрик СНГ» от 11 декабря 2017 г. № YRU-L017-3989 и № YRU-L017-3990 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на регистраторы безбумажные
GX10, GX20, GP10, GP20, зарегистрированные в Федеральном
информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56495-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 54113/1 «Регистраторы безбумажные GX10, GX20, GP10, GP20», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений
.' йод Номером 56495-14, в связи с переименованием Предприятия-изготовителя с Yokogawa Electric China Со., Ltd., Китай на Yokogawa Electric Corporation, СЙЙнЙ!.
(А.Ю.Кузин) обеспечить в оформление свидетельства ;
Управлению ме фол^Д^^^ «ВНИИМС»
совэдзеттит^ регламентом
'.,..... - * • •.......—-g
юридическому лицу или
4. Контроль за исполв г^^йрвдйу^^^^у^^аза оставляю з i собой. у.е игелен'с :; ,д у . .......... .
и выдачу его
Заместитель Руководителя
С.С.Голубёв
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» января 2018 г. №12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы безбумажные GX10, GX20, GP10, GP20
Назначение средства измерений
Регистраторы безбумажные GX10, GX20, GP10, GP20 (далее - регистраторы) предназначены для измерений напряжения постоянного тока, силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления различных градуировок, для измерений частотно-импульсных сигналов, для воспроизведения сигналов силы постоянного электрического тока, а также для регистрации и хранения измеренных значений, регулирования технологических параметров, формирования сигналов аварийной сигнализации и графического представления временных диаграмм.
Описание средства измерений
Принцип работы регистраторов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений в цифровом виде на дисплее.
Регистратор представляет собой устройство в металлическом корпусе с цветным жидкокристаллическим сенсорным дисплеем, набором функциональных клавиш, USB-портами (опционально) и разъемом под SD-карту памяти на передней панели, а также слотами под модули ввода/вывода, разъемами для подключения электропитания, интерфейсов Ethernet, RS-422A/485 и RS-232C (опционально), портом VGA (опционально, только для GX20 и GP20) с обратной стороны корпуса.
Регистраторы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса), позволяющей пользователю осуществлять просмотр и анализ изменений переменных процесса за определённый промежуток времени. Для этого в регистраторах предусмотрена внутренняя энергонезависимая память, а также возможность сохранения данных на SD-карте памяти. Данные, сохраненные на SD-карте, можно с помощью программы преобразования данных конвертировать в Excel, или текстовый формат ASCII, что облегчает процесс обработки данных на ПК. Прибор может быть подключен к сети Ethernet и поддерживает функции Веб-сервера для оперативного дистанционного контроля состояния, FTP-сервера для обмена файлами и E-mail-клиента для передачи информационных сообщений по протоколам SMTP и POP3. Регистраторы могут осуществлять обмен данными по сетевым протоколам Modbus/TCP (стандартно), Modbus RTU, EtherNet/IP и OPC-UA (опционально).
Регистраторы различаются количеством подключаемых модулей ввода/вывода (см. таблицу 1). Регистратор может комплектоваться модулями аналоговых входов GX90XA, модулями дискретных входов GX90XD, модулями импульсных входов GX90XP, модулями аналоговых выходов GX90YA, модулями дискретных выходов GX90YD, комбинированными модулями дискретных входов/выходов GX90WD и модулями ПИД-регулирования GX90UT. Дополнительно регистраторы могут быть оснащены внешними блоками ввода/вывода GX60, к которым могут быть подключены аналогичные модули ввода/вывода. Для подключения внешнего блока ввода/вывода GX60 обязательным является наличие модуля расширения GX90EX, установленного в головное устройство (регистратор). К регистраторам GX10/GP10 максимально может бьггь подключен один внешний блок ввода/вывода, к регистраторам GX20/GP20 - до шести внешних блоков. Таким образом, максимально возможное число физических измерительных каналов, подключаемых к одному головному устройству (GX20 с шестью внешними блоками ввода/вывода), составляет 450 каналов.
Таблица 1 - Модели регистраторов и количество подключаемых модулей
|
Модель |
Максимальное количество подключаемых модулей |
|
GX10/GP10 |
3 |
|
GX20/GP20 |
10 |

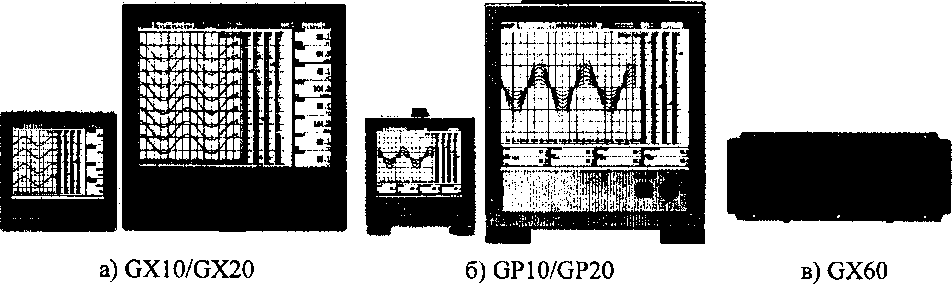

Фотография общего вида регистраторов и внешнего блока ввода/вывода приведена на рисунке 1. Место нанесения знака поверки в виде наклейки приведено на рисунке 2.
Рисунок 1 - Общий вид регистраторов GX10/GP10, GX20/GP20 и внешнего блока ввода/вывода GX60
fl
000
Места

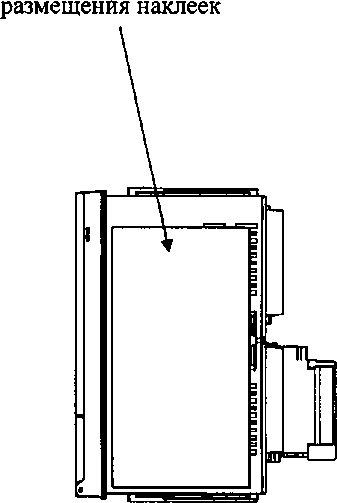

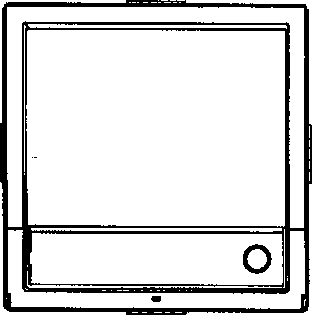

Рисунок 2 - Места нанесения оттисков клейм и (или) размещения наклеек
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти регистраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики регистраторов нормированы с учетов влияния на них БПО.
Для конфигурирования регистраторов и просмотра данных с помощью ПК используется прикладное программное обеспечение (ППО) SMARTDAC+ STANDARD.
Программные средства SMARTDAC+ STANDARD не имеют доступа к энергонезависимой памяти регистраторов и не позволяют заменять или корректировать БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационных номер) ПО |
не ниже Rl.01.01 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Метрологические характеристики регистраторов приведены в таблице 3, технические характеристики приведены в таблице 4.
Таблица 3 - Метрологические характеристики регистраторов
|
Диапазон измере-НИЙ (тип термопар, Термопреобразователей сопротивления) |
Пределы допускаемой основной абсолютной погрешности |
Единица наимень-шего разряда цифровой индикации | |
|
Время интегрирования АЦП - более 16,7 мс (для высокоскоростного режима - период опроса Более 50 мс) |
Время интегрирования АЦП -1,67 мс (для высокоскоростного режима - период опроса менее 20 мс) | ||
|
1 |
2 |
3 |
4 |
|
Сигналы напряжения постоянного тока (DCV) | |||
|
от -20 до +20 мВ |
±(5-10"4-Х+0,012)мВ; ±(51О4ХН).005 [0,012]) мВ” |
±(1-10'3-Х+0,04) мВ; ±(110-3 Х+0,025 [0,04]) мВ1’ |
1 мкВ |
|
от -60 до +60 мВ |
±(5Ю-4Х+0,03)мВ; itf-lO^X+O^MB» |
±(1-1О‘3-Х+О,15)мВ; ±(110'3Х+0,1)мВ” |
10 мкВ |
|
от -200 до +200 мВ |
±(51О"*Х+О,ОЗ)мВ; ±(5-10"4-Х+0,02 [0,03]) мВ” |
±(110-3Х+0,4) мВ; ±(110-3-Х+0,1 [0,4]) мВ1’ | |
|
от -1 до +1 В |
±(510^-X+U-10-3) В; ±(5-1О4ХН),21(Г3) в1’ |
±(1-10-3Х+410-3) В; ±(1-10-3-Х+110-3)В” |
100 мкВ |
|
от -2 до +2 В |
±(51(Г*-Х+и-10-3) В; ^•КУ4-Х+0,510'3 [U-10-3]) в1’ |
±(110-3Х+410-3) В; ±(1Ю-3-Х+1-10-3 [410-3]) В” | |
|
от -6 до +6 В |
±(510"*-Х+310-3) В; ^•ю^-х+гю-3) в» |
±(110-3Х+0,015) В; ±(1-10-3Х+0,01) В1’ |
1 мВ |
|
от -20 до +20 В |
±(51(HX+31(r3) В; XS-IO^-X+MO-3 [3-10-3]) в‘> |
±(1-10‘3-Х+0,04) В; ±(1Ю-3Х+0,01 [0,04]) В1’ | |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
от -50 до +50 В |
±(5-10^-Х+0,03) В; ±(5-10’4-Х+0,02)В1) |
±(110-3Х+0,15) В; ±(1-10-3-Х40,1) В’> |
10 мВ |
|
от -100 до +100 В |
±(5Ю-4-Х+0,02) В” |
±(110-3Х+0,1) В1’ |
10 мВ |
|
Сигналы напряжения постоянного тока (стандартный сигнал) | |||
|
от 0,4 до 2 В |
±(5-10^-Х+1,2-10'3) В; ±(5-10-4Х-Ю,5-10’3[1,2-10-3]) В1’ |
±(1-10'3-Х+4-10'3) В; ±(1ю-3х+1ю-3 [дю-’рв1’ |
100 мкВ |
|
от 1 до 5 В |
±(5-1О’4-Х+3-1О'3) В; ±(5-10‘4-Х+2-10'3) В1’ |
±(1-10'3-Х+0,015) В; ±(110-3 Х+0,01) В ” |
1 мВ |
|
Сигналы силы постоянного электрического тока | |||
|
от 0 до 20 мА |
±(3'10’3-Х+5'10"3) мА |
±(ЗЮ-3Х+0,09)мА |
1 мкА |
|
Сигналы силы постоянного электрического тока (стандартный сигнал) | |||
|
от 4 до 20 мА |
±(3-10’3-Х+5-10’3) мА |
±(3-10'3Х+0,09) мА |
1 мкА |
|
Сигналы от термопар | |||
|
R: от Одо 1760 °C |
±(15-10"4-Х+1) °C, |
±(210-3Х+6) °C, | |
|
S: от Одо 1760 °C |
±(5-1(У4-Х+1) °C1’; |
±(110-3Х+4 [6]) °С‘>; | |
|
R,S:±2,2 °C, ±1,4 °C1J, при0°С<Х<800 °C; |
R,S: ±7,6 °C, ±4,8 [7,6] °С[) при 0 °C < X < 800 °C; | ||
|
В: от Одо 1820 °C |
В: ±3 °C, ±1,5 [3] при 400 °С<Х<800 °C, |
В: ±11 °C, ±7 [11] °C0 при 400 °С<Х<800 °C; | |
|
не нормируется при X < 400 °C |
не нормируется при Х< 400 °C | ||
|
К: от -270 до+1370 °C |
±(15-1(ЛХ+0,7)оС, ±(5-10чХ+0,7) °С‘>; |
±(210’3Х+5) °C, ±(1-10’3-Х+3,5) °C0; | |
|
К: от -200 до +500 °C |
iOS-io^x+o,?) °C, ±(2-10’3-Х+0,7) °C13 при-200 °С<Х<0°С; |
±(3-10’2-Х+5) °C, ±(2-10'2-Х+3,5) “С” при-200 °C < X < 0 °C; |
0,1 °C |
|
не нормируется при X < -200 °C |
не нормируется при X < -200 °C | ||
|
Е: от -270 до +800 °C |
±(15-10‘4-Х+0,5) °C, ±(5-1О^-Х+О,5) °C1’; |
±(2-10-3-Х+4) °C, ±(1-10'3-Х+2,5) °C1’; | |
|
J: от -200 до+1100 °C |
±(35-10-4'Х+0,5) °C, ±(2-10-3-Х+0,5) °C1’ при-200 °С<Х<0°С; |
±(2-10’2-Х+4) °C, ±(2-10‘2-Х+2,5) °C1’ при-200 °C < X < 0 °C; | |
|
не нормируется при X < -200 °C |
не нормируется при X < -200 °C | ||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
±(15104Х+Ю,5) °C, ±(5-10<Х+0,5) °C1’; |
±(2-10'3-Х+2,5) °C, ±(1-10'3-Х+2,5) °C1*; | ||
|
Т: от -270 до +400 °C |
±(35-1О"4-Х+О,5) °C, ±(2-10-’-Х+0,5) °C1’ при-200 °C < X < 0 °C; |
±(2-10’2-Х+2,5) °C, ±(2-10-2-Х+2,5) °C1* при-200 °C < X < 0 °C; | |
|
не нормируется при X < -200 °C |
не нормируется при Х<-200 °C | ||
|
N: от -270 до+1300 °C |
±(15-10^-Х+0,7) °C, iCS-lO^X+OJ) °C1*; ±(7-10’3Х+0,7) °C, ±(5-10'3-Х+0,7) °C1* при-200 °C < X < 0 °C; |
±(ЗЮ-3Х+6) °C, ±(1-10'3-Х+4) °C1*; ±(510’2Х+6) °C ±(3,51О-2Х+4) °C1* при-200 °C < X < 0 °C; |
ОД °C |
|
не нормируется при X < -200 °C |
не нормируется при X < -200 °C | ||
|
XK(L): от -200 до +600 °C |
±(25-10'4-Х+0,8) °C, ±(5 10^-Х+0,5) °C1’; ±(2-10’3-Х+0,5) °C1* приХ<0°С |
±(510-3Х+4) °C, ±(1-10'3-Х+2,5) °C1*; ±(1-10'2-Х+2,5) °C1* приХ<0°С | |
|
Сигналы от термопреобразователей сопротивления (RTD) | |||
|
PtlOO: от-200 до+850 °C |
±(15-1ОчХ+О,3) °C; |
±(3-10'3-Х+1,5) °C; |
ОД °C |
|
PtlOO: от-150 до+150 °C |
±(5-1О-4-Х+О,3) °C1’-2’ |
±(1-10’3-Х+1,5) °C1*-2* |
0,01 °C |
|
Pt25: от-200 до+550 °C |
±(151ОЧХ+О,8) °C; ±(1-10'3-Х+0,8) °C1’-2* |
±(3-10’3Х+4) °C; ±(2-10’3-Х+2) °C1’-2’ | |
|
Pt50: ’ от -200 до +550 °C |
±(ЗЮ-3Х+0,6) °C; ±(5-10"*-Х+0,6) °C1’-2* |
±(610’3Х+3) °C; ±(1-10‘3-Х+1,5) °C1*-2* | |
|
ЮМ: от-200 до+200 °C |
±(2-10'3-Х+2) °C; ±(110-3-Х+0,7 [2]) °C1*; ±(1-10'3-Х+2) °C2* |
±(4-10’3-Х+6) °C; ±(210-3-Х+2,5 [5]) °C1’; ±(2-10'3-Х+5) °C2* | |
|
50М: от-200 до +200 °C |
±(15104Х+Ю,6) °C; ±(510чХ+Ю,6) °C1’-2* |
±(3-10'3-Х+4) °C; ±(1-10’3-Х+1,5) °C1*-2* | |
|
100М: от -200 до +200 °C |
±(1510-4-Х+0,3) °C; ±(5-10^-Х+03) °C1’-2* |
±(3-10-3-Х+1,5) °C; ±(1-10"3-Х+1,5) °C1*-2’ |
ОД °C |
|
46П: от -200 +550 °C |
±(3-10'3-Х+0,8) °C; ±(5 10чХ+0,6) °C1’-2’ |
±(6-10’3-Х+4) °C; ±(1-10'3-Х+1,5) °C1*-2* | |
|
100П: от -200 до +600 °C |
^^■Ю^Х+ОЗ) °C; ±(5-1(Г*Х+0,3) °C1’-2’ |
±(3-10‘3-Х+2) °C; ±(1-10’3-Х+1,5) °C1’-2* | |
|
Pt5002*, 3>: от -200 до +850 °C |
±(5-10'4-Х+0,3) °C |
±(1-10’3-Х+1,5) °C; | |
|
Ptl 0002’,3): от-200 до+850 °C | |||
|
1 |
2 |
3 |
4 |
|
Сигналы сопротивления3) | |||
|
от 0 до 20 Ом |
±(5-10J|X+0,007) Ом |
±(1-10'3Х+0,025) Ом |
0,001 Ом |
|
от 0 до 200 Ом |
±(5-10^-Х+0,03) Ом |
±(110'3-Х+0,15) Ом |
0,01 Ом |
|
от 0 до 2000 Ом |
±(5104Х+0,3) Ом |
±(110’3Х+1) Ом |
0,1 Ом |
|
Импульсные сигналы | |||
|
Открытый коллектор ВКЛ: 0,5 В постоянного тока и менее ВЫКЛ: ток утечки 0,5 мА и менее |
±1 импульс |
- | |
|
Сухой контакт ВКЛ: менее 200 Ом, ВЫКЛ: более 50 кОм для GX90XD, GX90WD, более 100 кОм для GX90XP | |||
|
Импульс напряжения 5 В постоянного тока (только для модулей GX90XP) ВКЛ: более 3 В ВЫКЛ: менее 1 В | |||
|
Выходные сигналы силы постоянного электрического тока | |||
|
от 0 до 20 мА от 4 до 20 мА |
±0,1 % от верхнего предела диапазона измерений |
- | |
|
- в высокоскоростном режиме;
Примечания:
| |||
-
5. При измерении силы постоянного тока с использованием шунтирующих резисторов и входов напряжения постоянного тока диапазон измерения (D) и дискретность цифровой индикации (d) силы тока определяются как частное от деления D и d напряжения на номинал резистора.
Пределы Д/ допускаемой абсолютной погрешности измерения силы постоянного тока при этом определяются по формуле:
(л д Л
Д + ^L + 2*_.X U R J
где Ду - пределы абсолютной погрешности измерения напряжения постоянного тока;
Д/t - пределы абсолютной погрешности измерения сопротивления резистора;
R - номинальное значение сопротивления шунтирующего резистора;
X - измеренное значение силы постоянного тока.
-
6. Метрологические характеристики импульсных сигналов действительны только при наличии одного или нескольких модулей дискретных входов GX90XD или модулей дискретных входов/выходов GX90WD (максимальная частота импульсов 250 Гц, минимально возможная длительность 2 мс), а также модулей импульсных входов GX90XP (максимальная частота импульсов 20 кГц, минимально возможная длительность 25 мкс) и опции математических вычислений /МТ в коде модели основного модуля системы.
-
7. Метрологические характеристики выходных сигналов силы постоянного тока действительны только при наличии одного или нескольких модулей аналоговых выходов GX90YA или модулей ПИД-регулирования GX90UT.
-
8. Метрологические характеристики входных сигналов модулей ПИД-регулирования GX90UT соответствуют метрологическим характеристикам модулей аналогового ввода GX90XA в высокоскоростном режиме с периодом опроса 50, 100 или 200 мс за исключением сигналов силы постоянного электрического тока, которые модулем GX90UT не поддерживаются.
-
9. Метрологические характеристики при подключении модулей ввода/вывода к внешним блокам ввода/вывода GX60 соответствуют характеристикам при подключении модулей ввода/вывода непосредственно к головному устройству (регистратору).
-
10. Ток измерения сигналов от термопреобразователей сопротивления и сигналов сопротивления составляет 1 мА во всех случаях, кроме следующих исключений: для термопреобразователей сопротивления Pt500 и Pt1000, а также для диапазона измерения сопротивления от 0 до 2000 Ом ток измерения составляет 0,25 мА, для термопреобразователей Pt25, ЮМ и 50М, подключенных к модулю ПИД-регулирования GX90UT, а также для термопреобразователей сопротивления ЮМ, подключенных к модулю GX90XA в высокоскоростном режиме, ток измерения составляет 1,6 мА.
-
11. Градуировки термопреобразователей сопротивления Pt500 и PtlOOO, а также входы измерения сопротивления доступны только модификации GX90XA с 4-проводной схемой подключения.
-
12. Пределы допускаемой погрешности компенсации температуры холодного спая (при измерении температуры, больше или равной 0 °C и при уравновешенной температуре входных разъемов):
Тип К, Е, J, Т, N, ХК (L): ±0,5 °C при (23±2) °C, ±0,7 °C от 0 до +50 °C, ±1 °C от -20 до +60 °C.
Тип R, S: ±1,0 °C при (23±2) °C, ±1,4°С от 0 до +50°С,
±2 °C от -20 до +60 °C.
Тип В: внутренняя компенсация фиксирована для 0 °C.
-
13. Пределы допускаемой дополнительной погрешности входных сигналов модулей GX90XA и GX90UT от влияния температуры окружающей среды на каждые 10°С при времени интегрирования 16,7 мс и выше:
±(0,05 % от измеренного значения + 0,05 % от диапазона измерений);
ЮМ: ±(2-10‘3-Х+0,1) °C.
-
14. Пределы допускаемой дополнительной погрешности модулей GX90YA от влияния температуры окружающей среды на каждый °C:
±410'3 мА.
Таблица 4 - Технические характеристики регистраторов
|
Наименование характеристики |
Значения |
|
Нормальная область значений температуры окружающего воздуха, °C |
от+21 до +25 |
|
Рабочие условия применения:
от +5 до +40 °C от +40 до +50 °C |
от 0 до +50 от 20 до 80 от 10 до 50 |
|
Параметры питания переменного тока (для GX10, GX20, GP10, GP20, GX60):
|
50±1 60+1,2 от 90 до 132; от 180 до 264 110 |
|
Параметры питания постоянного или переменного тока (только для GX10/GX20):
|
50±1 60±1,2 от 21,6 до 26,4 76 |
|
Параметры питания постоянного тока (только для GP10)
|
от 10 до 20 26 |
|
Габаритные размеры без модулей ввода/вывода (с модулями ввода/вывода), мм, не более: -GX10 -GX20 -GP10 -GP20 -GX60 |
144x144x174 (144x144x225) 288x288x169 (288x288x220) 144x168x197 (144x168x248) 288х318хх197 (288x318x248) (412,5x164,7x127,8) |
|
Габаритные размеры модулей ввода/вывода, мм, не более:
|
45,2x111x107,1 45,2x111x133,1 45,2x111x133,1 45,2x111x133,1 45,2x111x133,1 |
1родолжение таблицы 4
|
Наименование характеристики |
Значения |
|
- GX90YA |
45,2x111x133,1 |
|
- GX90YD |
45,2x111x133,1 |
|
- GX90WD |
45,2x111x133,1 |
|
Масса, кг, не более: -GX10 |
2,1 |
|
-GX20 |
6,2 |
|
-GP10 |
1,9 |
|
-GP20 |
5,7 |
|
-GX60 |
3,2 |
|
- GX90EX |
0,18 |
|
- GX90UT |
0,3 |
|
- GX90XA |
0,3 |
|
- GX90XD |
0,3 |
|
- GX90XP |
0,3 |
|
- GX90YA |
0,2 |
|
- GX90YD |
0,3 |
|
- GX90WD |
0,3 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и/или на корпус регистратора методом наклейки.
Комплектность средства измерений
Комплектность регистраторов представлена в таблице 5.
Таблица 5 - Комплектность регистраторов
|
Наименование |
Обозначение |
Количество |
|
Безбумажный регистратор |
GX10/GX20/GP10/GP20 |
1 |
|
Монтажные кронштейны (только для GX10/GX20) |
- |
2 |
|
Кабель питания (только для GP10/GP20)1) |
- |
1 |
|
Резиновое уплотнение для защиты от пыли и влаги |
- |
1 |
|
Стилус |
- |
1 |
|
SD-карта, 102444 Мб |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
МП 56495-14 |
1 |
|
0 - тип согласно заказу | ||
Поверка
осуществляется по документу МП 56495-14 «Регистраторы безбумажные GX10, GX20, GP10, GP20. Методика поверки с изменением № 1, утверждённому ФГУП «ВНИИМС» 29.03.2016 г.
Основные средства поверки:
-
- калибратор-вольтметр универсальный В1-28, (регистрационный № 10759-86);
-
- мера электрического сопротивления постоянного тока многозначная Р3026-1 (регистрационный № 8478-04);
-
- мультиметр цифровой прецизионный Fluke 8508А (регистрационный № 25984-14);
-
- калибратор электрических сигналов СА150 (регистрационный № 53468-13);
-
- частотомер электронно-счётный 43-63/1 (регистрационный № 9084-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус регистратора в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регистраторам безбумажным GX10, GX20, GP10, GP20
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
Изготовитель
Yokogawa Electric Corporation, Япония
Адрес: 2-9-32 Nakacho, Musashino-shi Tokyo 180-8750, Japan
Завод-изготовитель:
Yokogawa Electric China Co., Ltd., Китай
Адрес: No.365 Xing Long Street, Suzhou Industrial Park, Jiangsu 215126, China
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
Адрес: 129090, г.Москва, Грохольский пер., д.13, стр.2
Телефон: (495) 737-78-68/71
Факс: (495) 737-78-69, 933-85-49
E-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
