№1434 от 18.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 96237
О переоформлении и продлении срока действия свидетельства об утверждении типа № 56218 "Дозиметры Colibri"
Приказы по основной деятельности по агентству Вн. Приказ № 1434 от 18.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
18 июня 2019 г.
№ 1434
Москва
О переоформлении и продлении срока действия свидетельства об утверждении типа № 56218 «Дозиметры Colibri»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО НЛП «РАДИКО» от 21 марта 2019 г. № 54.19/1-0319 приказываю:
-
1. Переоформить свидетельство об утверждении типа № 56218 «Дозиметры Colibri», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57962-14, в связи с переименованием изготовителя с Компания Canberra France, Франция на Компания Mirion Technologies (Canberra) SAS, Франция.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56218 «Дозиметры Colibri» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу
или индивидуальному предшцщвдахета
4. Контроль за исполг ени
Заместитель Руководителя
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Cfil /’ГНИЯ О СЕРТИФИКАТ: ЯП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
к - - „ — ■_
то зк собой.
С.С. Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» июня 2019 г. № 1434
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры Colibri Назначение средства измеренийДозиметры Colibri (далее по тексту - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы Н (10) (мощности амбиентной дозы) гамма-излучения.
Описание средства измеренийПринцип действия дозиметров Colibri основан на взаимодействии излучения с веществом детектора и возникновении сцинтилляций (дозиметр Colibri в модификации Colibri-VLD со встроенным сцинтилляционным детектором) или носителей заряда (дозиметр Colibri в модификации Colibri-TTC со встроенным газоразрядным счетчиком), которые затем преобразуются в электрические импульсы, амплитуда которых пропорциональна энергии излучения, а скорость счета пропорциональна потоку частиц, попадающих в детектор. Преобразование этих данных в измеряемую величину (мощность дозы) производится прибором автоматически с учетом предварительно сделанной калибровки по эталонам, воспроизводящим соответствующую физическую величину.
Прибор собран в прочном компактном корпусе, состоящем из двух деталей. В корпусе расположены детектор, электронные компоненты и ЖК-дисплей. Результаты измерений выводятся на ЖК-дисплей.
На передней части корпуса расположен пользовательский интерфейс прибора. Пользовательский интерфейс состоит из клавиатуры и сенсорного экрана.
Дозиметр рассчитан на работу в двух режимах:
-
- офисный режим, предназначенный для комфортных условий и предполагающий использование стилуса. Используется в основном для настройки прибора;
-
- полевой режим, позволяющий выполнять измерения с помощью клавиатуры. Позволяет работать с прибором даже в защитных перчатках.
Для измерения высоких уровней излучения (до 10 Зв/ч) применяется дозиметр в модификации Colibri-TTC, в котором в качестве детектора используется газоразрядный счетчик.
Для измерения низких уровней излучения (до 1 мЗв/ч) применяется дозиметр в модификации Colibri-VLD, в котором используется детектор на основе сцинтиллятора CsI(Tl).
При измерении прибор выводит значение мощности дозы со встроенного детектора на безинерционный полулогарифмический линейный индикатор, имитирующий аналоговую шкалу. Кроме того, усредненное значение, полученное с помощью алгоритма сглаживания, выводится в виде цифры.
Питание осуществляется от Li-Ion аккумулятора кат.№85605. Время работы от полностью заряженного аккумулятора зависит от режима эксплуатации и от задействованных функций в соответствии с таблицей, приведённой в Руководстве по эксплуатации в разделе «Питание». В дозиметрах Colibri имеется также литиевая батарея (тип 1225) для питания часов реального времени.

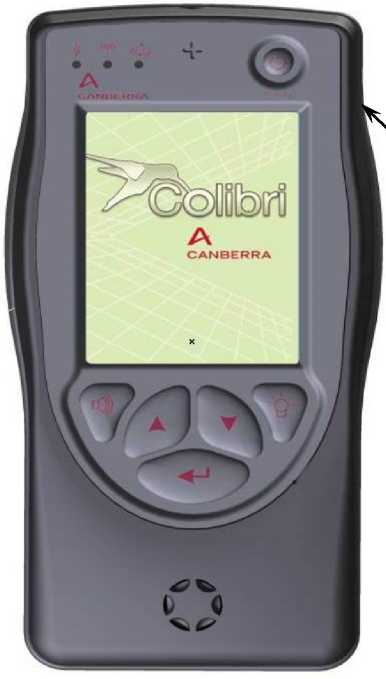

Общий вид прибора приведен на рисунке 1.
О о
|
А CANBERRA | |
|
X | |

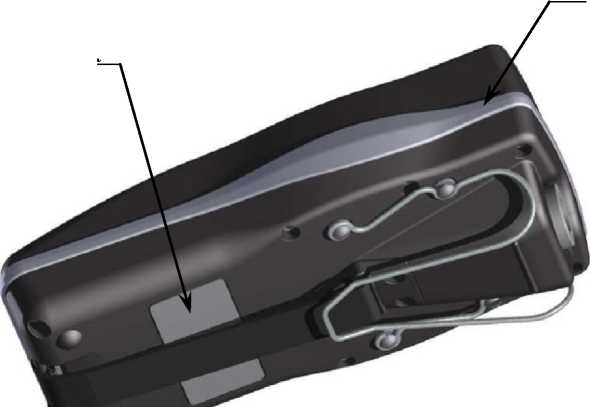

Место пломбирования
Уплотнительная
Рисунок 1 - Общий вид прибора
прокладка
Место нанесения Знака Утверждения типа
Две модификации прибора отличаются по цвету уплотнительной ■ прокладки корпуса: корпус Colibri-TTC имеет серую прокладку, а корпус Colibri-VLD - красную.
Программное обеспечениеПрограммное обеспечение дозиметров Colibri размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. Обеспечивает получение и отображение на дисплее результатов измерений и сообщений о неисправностях, управление режимами работы прибора.
Команды интерфейса пользователя встроенного ПО дозиметра Colibri имеют однозначное назначение для инициирования функций прибора. Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО дозиметра Colibri. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программ ного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО модификации Coibri-T |
ГГС | |||
|
Colibri |
Не определено1-’ |
2,7,0,12’ |
Не определен1’ |
Не определен1’ |
|
PIC |
Не определено1’ |
1.1.33’ |
Не определен1’ |
Не определен1’ |
|
PIC-загрузчик |
Не определено1’ |
1.0.0 |
Не определен1’ |
Не определен1’ |
|
BSP |
Не определено1’ |
15.06.20114’ |
Не определен1’ |
Не определен1’ |
|
Firmware gauge |
Не определено1’ |
1 065’ |
Не определен1’ |
Не определен1’ |
|
ПО модификации Coibri-VLD | ||||
|
Colibri |
Не определено1’ |
2,7,0,12’ |
Не определен1’ |
Не определен1’ |
|
PIC |
Не определено1’ |
1.1.33’ |
Не определен1’ |
Не определен1’ |
|
PIC-загрузчик |
Не определено1’ |
1.0.0 |
Не определен1’ |
Не определен1’ |
|
BSP |
Не определено1’ |
15.06.20114’ |
Не определен1’ |
Не определен1’ |
|
Firmware gauge |
Не определено1’ |
1 305’ |
Не определен1’ |
Не определен1’ |
Примечания: 1) Встроенное ПО зашивается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.
-
2) Номер версии программного обеспечения не ниже 2,7,0,1.
-
3) Номер версии программного обеспечения не ниже 1.1.3.
-
4) Номер версии программного обеспечения не ниже 15.06.2011.
-
5) Номер версии программного обеспечения не ниже 1 06 и 1 30 соответственно.
В ПО защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется установкой паролей пользователя и администратора СИ (1 уровень), предотвращающих несанкционированный доступ к настройкам прибора; проверкой целостности ПО.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО дозиметров Colibri от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение | |
|
1 |
2 | |
|
Диапазон измерений мощности амбиентной дозы гамма-излучения: Colibri-TTC Colibri-VLD |
от 1 мкЗв/ч до 10 Зв/ч | |
|
от 0,1 мкЗв/ч до 1 мЗв/ч | ||
|
Пределы допускаемой основной относительной погрешности измерения мощности амби-ентной дозы |
±15 % | |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения и энергетическая зависимость показаний относительно энергии 0,662 МэВ гамма-излучения радионуклида 137Cs: Colibri-TTC Colibri-VLD | ||
|
от 48 кэВ до 1,5 МэВ |
+25 % -15 % | |
|
от 59 кэВ до 1,5 МэВ |
+25 % -15 % | |
|
Нормальные условия эксплуатации прибора:
|
20±5 °С 60±15 % | |
|
Рабочие условия эксплуатации прибора:
|
от минус 10 °С до плюс 40 °С до 95% | |
|
Стойкость к ударным нагрузкам: |
выдерживает падение с высоты не более 1 м | |
|
Пределы допускаемой дополнительной относительной погрешности измерения мощности амбиентной дозы при изменении температуры от границ нормальных условий |
±10 % | |
Продолжение таблицы 2
|
Характеристика |
Значение | |||||||||||||
|
1 |
2 | |||||||||||||
|
Анизотропия чувствительности дозиметра Colibri не более, % |
Тип источника |
Угол падения гамма-излучения | ||||||||||||
|
0 |
+30 |
+60 |
+90 |
+120 |
+150 |
180 |
-30 |
-60 |
-90 |
-120 |
-150 | |||
|
Colibri-TTC |
Горизонтальная плоскость |
241Am |
0 |
-10 |
-30 |
-55 |
-85 |
-95 |
-95 |
-10 |
-30 |
-65 |
-95 |
-95 |
|
137Cs |
0 |
-10 |
-15 |
-25 |
-25 |
-40 |
-60 |
-5 |
-15 |
-25 |
-25 |
-40 | ||
|
60Co |
0 |
-5 |
-10 |
-25 |
-15 |
-20 |
-50 |
-5 |
-10 |
-20 |
-20 |
-25 | ||
|
Вертикальная плоскость |
241Am |
0 |
-10 |
-30 |
-95 |
-85 |
-95 |
-95 |
±5 |
-10 |
-10 |
-20 |
-45 | |
|
137Cs |
0 |
-10 |
-15 |
-25 |
-10 |
-25 |
-60 |
-5 |
-10 |
-10 |
-10 |
-10 | ||
|
60Co |
0 |
-5 |
-10 |
-15 |
±5 |
-15 |
-40 |
±5 |
-5 |
±5 |
±5 |
±5 | ||
|
Colibri-VLD |
Горизонтальная плоскость |
241Am |
0 |
±10 |
-30 |
-60 |
-70 |
-95 |
-95 |
-20 |
-45 |
-60 |
-70 |
-95 |
|
137Cs |
0 |
±5 |
-10 |
-25 |
-25 |
-40 |
-50 |
±5 |
-15 |
-30 |
-30 |
-40 | ||
|
60Co |
0 |
±5 |
-5 |
-20 |
-15 |
-20 |
-40 |
±5 |
-10 |
-20 |
-20 |
-25 | ||
|
Вертикальная плоскость |
241Am |
0 |
-5 |
-30 |
-95 |
-80 |
-95 |
-95 |
±5 |
-±5 |
-25 |
-25 |
-45 | |
|
137Cs |
0 |
-5 |
-10 |
-20 |
-10 |
-10 |
-60 |
±10 |
-10 |
-10 |
±10 |
±10 | ||
|
60Co |
0 |
±5 |
±5 |
-15 |
±5 |
-15 |
-40 |
±5 |
±5 |
±5 |
±10 |
±10 | ||
|
Перезаряжаемый встроенный аккумулятор:
|
| |||||||||||||
|
Время непрерывной работы от встроенного аккумулятора при нормальных условиях эксплуатации и минимальной подсветке дисплея |
15 часов | |||||||||||||
|
Заряд аккумулятора дозиметра осуществляется от внешнего источника постоянного тока:
|
5,0 В 5,0 А | |||||||||||||
|
Требования надежности:
|
не менее 20000 ч. не менее 25000 ч. не менее 8 лет | |||||||||||||
|
Габаритные размеры и масса прибора с аккумулятором, не более: | ||||||||||||||
|
Colibri-TTC Colibri-VLD |
195 х 100 х 63 мм |
0,730 кг | ||||||||||||
|
195 х 100 х 63 мм |
0,790 кг | |||||||||||||
наносится на титульный лист руководства по эксплуатации дозиметров Colibri типографским способом и на плёночную этикетку, клеящуюся на корпус дозиметров, методом шелкографии.
Комплектность средства измеренийКомплект поставки дозиметра Colibri указан в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Дозиметр Colibri |
TTC |
1 |
Модификация прибора поставляется по выбору заказчика |
|
VLD |
1 | ||
|
Кабель USB |
тип 87495 |
1 | |
|
Блок питания сетевой |
кат. № 87452 |
1 | |
|
«Дозиметр Colibri. Руководство по эксплуатации» |
CPR336MN002 |
1 | |
|
«Дозиметр Colibri. Методика поверки» |
МП 2103-001-2014 |
1 | |
|
Дополнительная поставка по согласованию с заказчиком | |||
|
Комплект Bluetooth для считывания штрих-кодов:
|
кат. № 89303 | ||
|
Комплект Bluetooth для считывания меток RFID:
|
кат. №89304 | ||
|
Зарядное устройство для бортовой сети автомобиля |
кат. № 88805 | ||
|
Рукоятка для блоков детектирования CSP и Colibri |
кат. № 87501 | ||
Примечания:
1 Комплект принадлежностей может поставляться полностью или отдельные его составляющие.
2 Допускается замена сетевого блока питания кат. № 87452 на другой тип со следующими техническими характеристиками: напряжение питания - 5,0 В, постоянный ток - 5,0 А.
Поверкаосуществляется по документу МП 2103-001-2014 «Дозиметр Colibri. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в январе 2014 года.
Основные средства поверки: поверочная дозиметрическая установка с набором источников 137Cs, 60Co и 241Am, удовлетворяющая требованиям ГОСТ 8.804-2012. Погрешность аттестации не более ± 5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийМетодика измерений изложена в документе CPR336MN002 «Дозиметр Colibri. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дозиметрам ColibriГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования»
ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амби-ентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
Техническая документация фирмы-изготовителя
ИзготовительКомпания Mirion Technologies (Canberra) SAS, Франция
Адрес: Mirion Technologies (Canberra) SAS, Route de Vauzelles, Zone Industrielle, La Valtee du Parc, 37600 LOCHES, FRANCE
Тел.: 33 (0)2 47 91 40 00, факс: 33 (0)2 47 59 04 54)
ЗаявительЗАО “Канберра - Паккард Трейдинг Корпорейшн”
Адрес: 117997, г Москва, ул. Миклухо-Маклая, д.16/10, корпус 32
Тел./факс: (499) 724-85-77, (499) 724-86-11
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт- Петербург, Московский пр., д. 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
