№543 от 17.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 141729
О продлении срока действия свидетельства об утверждении типа СИ
О переоформлении свидетельства об утверждении типа СИ
Клещи токоизмерительные серии CL модели CL120
Приказы по основной деятельности по агентству Вн. Приказ № 543 от 17.03.2020
![Приказ Росстандарта №543 от 17.03.2020, https://oei-analitika.ru](../kurilka/orders_html/1584455049591_files/1584455049591-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
17 марта 2020 г. 543
-- t №___________
Москва
О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 38832 «Клещи токоизмерительные серии CL модели CL120»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Иокогава Электрик СНГ» от 31 января 2020 г. № YRU-L020-0275 и № YRU-L020-0276, приказываю:
-
1. Переоформить свидетельство об утверждении типа № 38832 «Клещи токоизмерительные серии CL “модели СЫ20», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 43564-10, в связи с переименованием изготовителя с фирма Kew (Thailand) Ltd., Таиланд на Yokogawa Test & Measuremant Corporation, Япония, завод-изготовитель фирма Kew (Thailand) Ltd., Таиланд.
-
2. Продлить срок действия свидетельства об утверждении типа № 38832 «Клещи токоизмерительные серии CL модели CL120» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства -с юигеаппвм типа^средства измерений и выдачу его заявителю.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота
ляю за собой.
-
4. Контроль за исп
Сертификат; 00E1O36E1B07E0FB8DEA118900BCB6DO90
_ Кому выдан: Голубев Сергей Сергеевич
С.С. Голубев
Заместитель Руководите 1Яействителен:соб.и.2019дооб.и.202о
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» марта 2020 г. № 543
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Клещи токоизмерительные серии CL модели CL120
Назначение средства измеренийКлещи токоизмерительные серии CL модели CL120 (далее - клещи) предназначены для измерений силы переменного тока при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Описание средства измеренийПринцип действия клещей основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя (АЦП).
Клещи обладают функциями автоматического и ручного выбора поддиапазонов измерений, проверки целостности цепи, удержания показаний, установки нуля.
Конструктивно клещи выполнены в пластмассовом корпусе с элементами питания, имеют 4-разрядный жидкокристаллический дисплей, переключатель режимов работы, входные разъемы.

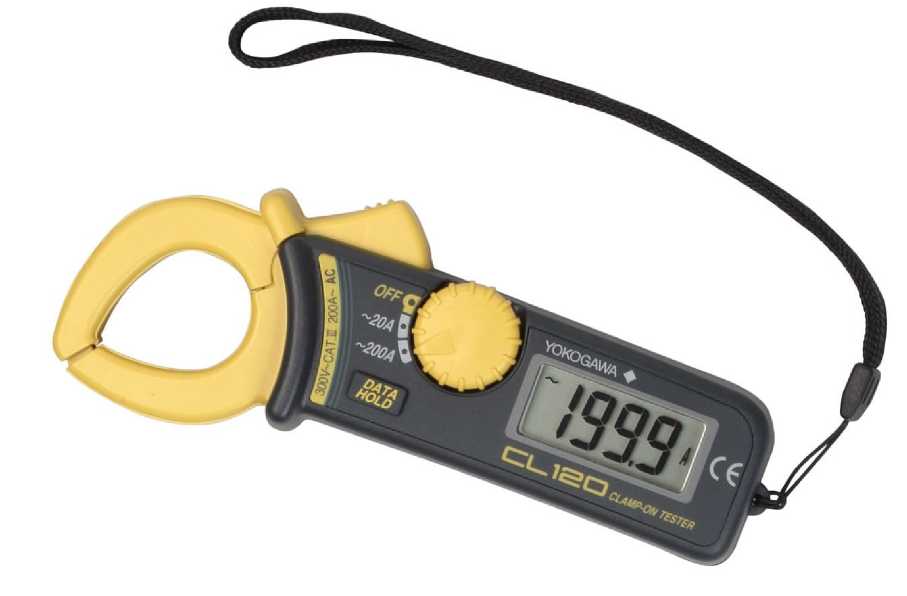

Фотография общего вида клещей представлена на рисунке 1.
![Приказ Росстандарта №543 от 17.03.2020, https://oei-analitika.ru](../kurilka/orders_html/1584455049605_files/1584455049605-1.jpg)
Рисунок 1 - Общий вид клещей токоизмерительных серии CL модели CL120
Пломбирование не предусмотрено.
Метрологические и технические характеристикиМетрологические характеристики клещей приведены в таблице 1.
Таблица 1 - Метрологические характеристики клещей
Измеряемая величина |
Верхние пределы поддиапазонов измерений |
Разре шение |
Пределы допускаемой погрешности измерений в диапазоне частот: | ||
от 50 до 60 Гц |
от 50 до 1000 Гц |
от 40 до 1000 Гц | |||
Сила переменного тока |
20 А 200 А |
0,01 А 0,1 А |
±(0,02-I + 0,5 А) |
±(0,02 •I + 0,07 А) |
±(0,03-I + 1 А) |
Примечания I - измеренное значение силы переменного тока, А; погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы-изготовителя; погрешность измерений силы переменного тока для значений ниже 3,2 А установлена по данным фирмы-изготовителя. |
Таблица 2 - Основные технические характеристики клещей
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
3 |
Рабочие условия эксплуатации:
|
от 0 до +40 до 85 |
Габаритные размеры (длина х ширина х высота), мм, не более |
148 х 59 x 26 |
Масса, кг, не более |
0,1 |
наносится на титульный лист руководства по эксплуатации типографским способом и на клещи в виде наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность клещей
Наименование |
Обозначение |
Количество |
Клещи токоизмерительные серии CL |
модель CL120 |
по заказу |
Руководство по эксплуатации |
— |
1 экз. |
Методика поверки |
МП 43564-10 |
1 экз. |
осуществляется по документу МП 43564-10 «Клещи токоизмерительные серии CL модели CL120 фирмы «Kew (Thailand) Limited», Таиланд. Методика поверки», утвержденному ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 23.12. 2009 г.
Основные средства поверки:
- калибратор универсальный 9100Е (с токовыми катушками 10 и 50 витков, опция 200), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным серии CL модели CL120ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
ИзготовительYokogawa Test & Measurement Corporation, Япония
Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan
завод-изготовитель фирма Kew (Thailand) Ltd., Таиланд
Адрес: Navanakorn Industrial Estate 60/48, Mool9, Kloluang, Pathumthani 12120
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
Адрес: 129110, г. Москва, Самарская ул., д.1, БЦ «Новион», этаж 4
Телефон: +7 (495) 737-78-68/71
Факс: +7 (495) 737-78-69
Е-mail: info@ru.yokogawa.com
Испытательный центрГЦИ СИ ФБУ «ГНМЦ Минобороны России»
Адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23
Факс: + (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«17» марта 2020 г.
