МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

17 июня 2024 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко f                            \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от « __ »      и^к^н^я       2024 г. № _4-56 Сведения об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

1

3

4

5

6

7

8

9

10

11

12

13

14

1.

Анализаторы кислорода

EC911

Е

92385-24

900G52757, 900G52758

Systech Instruments Ltd, Великобритания

Systech Instruments Ltd, Великобритания

ОС

МП-758/112023 «ГСИ. Анализаторы кислорода EC911. Методика поверки»

1 год

Публичное акционерное общество «Новолипецкий металлургический комбинат» (ПАО «НЛМК»), г. Липецк

ООО «ПРОММАШ ТЕСТ», Московская обл., г. Чехов

22.11.2023

1.

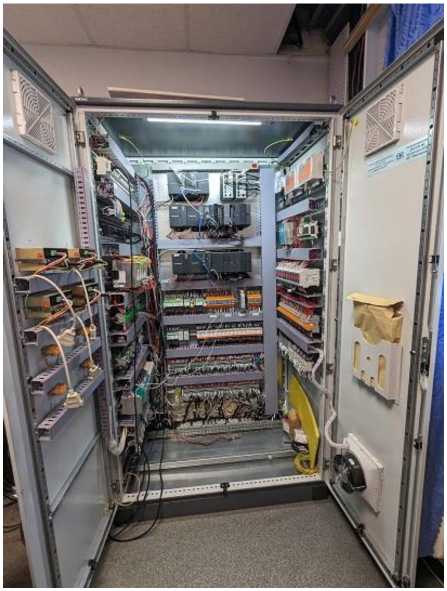

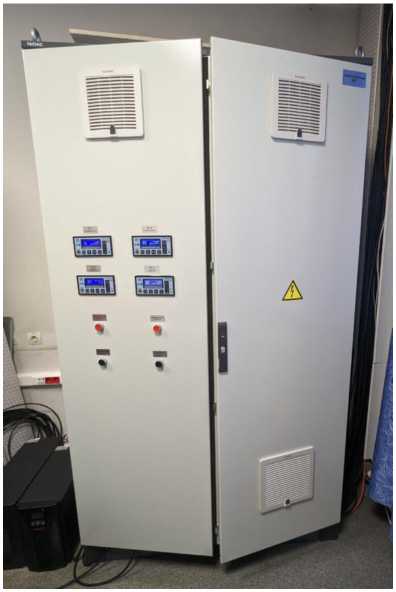

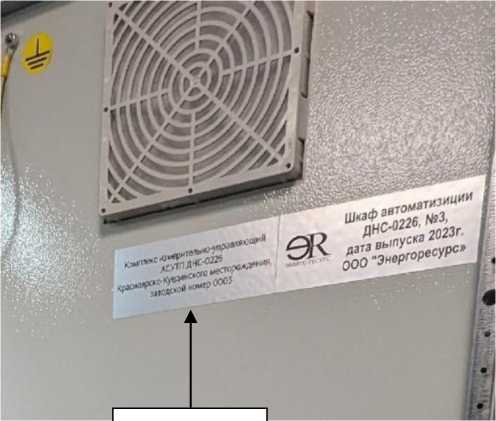

Комплекс измерительно-управляющий АСУТП ДНС-0226 Краснояр-ско-Куединского месторождения

Обозначение отсутствует

Е

92386-24

0003

Общество с ограниченной ответственностью «Антал» (ООО «Антал»), г. Пермь

Общество с ограниченной ответственностью «ЛУКОЙЛ-ПЕРМЬ» (ООО «ЛУКОЙЛ-ПЕРМЬ»), г. Пермь

ОС

Методика поверки «Государственная система обеспечения единства измерений. Комплекс измерительно-управляю-

2 года

Общество с ограниченной ответственностью «Антал» (ООО «Антал»), г. Пермь

ФБУ «Пермский ЦСМ», г. Пермь

14.12.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92397-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения TJO 7

Назначение средства измерений

Трансформаторы напряжения TJO 7 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы напряжения однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземлен.

Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора. Трансформаторы напряжения изготовлены с одной основной вторичной обмоткой, смонтированной на едином сердечнике и одной дополнительной обмоткой. Выводы основной и дополнительной вторичных обмоток помещены в контактной коробке, закрепленной на основании, которая снабжена изоляционной пломбируемой крышкой. Трансформаторы напряжения крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформаторов напряжения имеется клемма для заземления с винтом. Заземляющий винт постоянно соединен с концом первичной обмотки, вторичных обмоток и дополнительной обмотки и заземлен при работе под нагрузкой.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения TJO 7 зав. № 1VLT5206002423, 1VLT5206002424, 1VLT5206002425, 1VLT5206002426, 1VLT5206002427, 1VLT5206002990.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифро-буквенного обозначения.

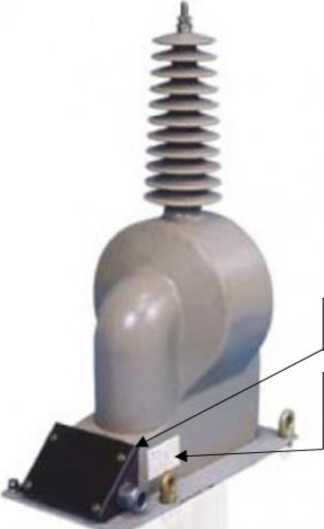

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Место пломбировки

Место нанесения заводского номера

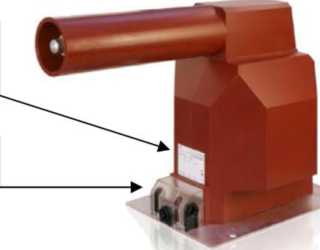

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки и1ном, кВ	35/^3
Номинальное напряжение вторичной обмотки изном, В	100/^3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,5
Номинальная мощность основной вторичной обмотки, В^А	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Трансформатор напряжения	TJO 7	1 шт.
Паспорт	TJO 7	1 экз.

Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

Фирма «ABB s.r.o.», Чехия

Юридический адрес: Videnska 117, 619 00 Brno, Czech republic

Телефон: +420 547 152 602

Факс: +420 547 152 626

Web-cайт: www.abb.com

Изготовитель

Фирма «ABB s.r.o.», Чехия

Адрес: Videnska 117, 619 00 Brno, Czech republic

Телефон: +420 547 152 602

Факс: +420 547 152 626

Web-cайт: www.abb.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92398-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения TJP

Назначение средства измерений

Трансформаторы напряжения TJP (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.

Трансформаторы напряжения представляют собой блок, состоящий из магнитопровода, залитого компаундом на основе эпоксидной смолы, из одной первичной обмотки и двух вторичных.

Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. На узкой боковой стенке корпуса размещена маркировочная табличка с указанием технических данных.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций TJP 4.0, TJP 7.1, которые отличаются друг от друга значениями номинального напряжения первичной обмотки, номинальной вторичной нагрузки и классом точности основной вторичной обмотки.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации TJP 4.0 зав. № 1VLT5206009401,

1VLT5209016053, 1VLT5209016058.

Нанесение

Место пломбировки

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1.1 -

TJP 4.0

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки и1ном, кВ	10/^3
Номинальное напряжение вторичной обмотки изном, В	100/^3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,5
Номинальная мощность основной вторичной обмотки, В^А	20

Таблица 1.2 -

TJP 7.1

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки и1ном, кВ	35/^3
Номинальное напряжение вторичной обмотки изном, В	100/^3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,2
Номинальная мощность основной вторичной обмотки, В^А	30

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -5 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Трансформатор напряжения	TJP 4.0; TJP 7.1	1 шт.
Паспорт	TJP 4.0; TJP 7.1	1 экз.

Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

Фирма «ABB s.r.o.», Чехия

Юридический адрес: Videnska 117, 619 00 Brno, Czech republic

Телефон: +420 547 152 602

Факс: +420 547 152 626

Web-cайт: www.abb.com

Изготовитель

Фирма «ABB s.r.o.», Чехия

Адрес: Videnska 117, 619 00 Brno, Czech republic

Телефон: +420 547 152 602

Факс: +420 547 152 626

Web-cайт: www.abb.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92399-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТФМ-500-П-У1

Назначение средства измерений

Трансформаторы тока ТФМ-500-11-У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы тока предназначены для наружной установки. Трансформаторы тока имеют одну измерительную и три защитных вторичных обмоток на различные нагрузки и классы точности. Первичная обмотка охватывает всё вторичные обмотки, намотанные на шихтованные магнитопроводы, размещенные в баке. Внешняя изоляция трансформаторов тока - фарфоровая покрышка, заполненная трансформаторным маслом. Контактные зажимы первичной обмотки расположены на расширителе. Контактные зажимы вторичных обмоток вместе с зажимом для заземления размещены в коробке зажимов, расположенной на корпусе бака. Конструкция трансформаторов тока полностью герметична. Для компенсации температурного расширения масла используется компенсатор давления, изготовленный из нержавеющей стали.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока ТФМ-500-П-У1 зав. № 795492/2003, 795495/2003, 795496/2003.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

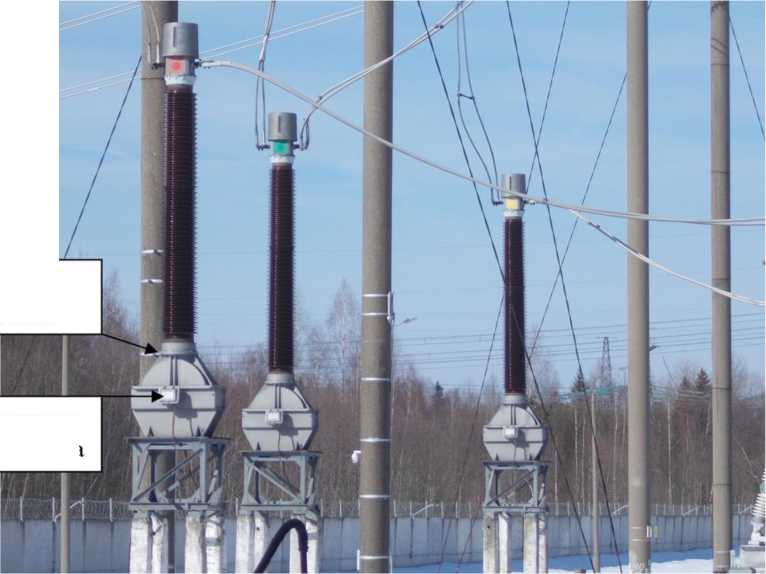

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

Место нанесения заводского номера

Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальное напряжение, кВ	500
Номинальный первичный ток Хтном, А	2000
Номинальный вторичный ток I2ном, А	1
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,2S
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	20

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Трансформатор тока	ТФМ-500-П-У1	1 шт.
Паспорт	ТФМ-500-П-У1	1 экз.

Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора тока.

измерений

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Правообладатель

Открытое акционерное общество «Производственный комплекс ХК Электрозавод» (ОАО «ПК ХК Электрозавод»)

ИНН 7718183890

Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

Телефон: +7 (495) 777-82-05

Факс: +7 (495) 777-82-11

Web-сайт: www.elektrozavod.ru

E-mail: pk@elektrozavod.ru

Изготовитель

Открытое акционерное общество «Производственный комплекс ХК Электрозавод» (ОАО «ПК ХК Электрозавод»)

ИНН 7718183890

Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

Телефон: +7 (495) 777-82-05

Факс: +7 (495) 777-82-11

Web-сайт: www.elektrozavod.ru

E-mail: pk@elektrozavod.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92385-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы кислорода ЕС911

Назначение средства измерений

Анализаторы кислорода ЕС911 (далее - анализаторы) предназначены для измерений объемной доли кислорода (O2) в печной атмосфере.

Описание средства измерений

Принцип действия анализаторов - электрохимический, мерой концентрации кислорода является ток электрохимического восстановления кислорода. Электрохимический сенсор состоит из анода, электролита и воздушного катода, диффузия кислорода на котором ограничивается диффузионным барьером (мембраной). На воздушном катоде кислород восстанавливается в гидроксильные ионы.

Электрический сигнал, полученный в электрохимическом сенсоре, усиливается и отображается на цифровом или аналоговом выходном измерительном устройстве.

Анализаторы представляют собой стационарные одноканальные приборы непрерывного действия. В состав анализатора входят электронный блок с панелью управления, электрохимический датчик (сенсор) и измерительный преобразователь, размещенные в корпусе.

К данному типу средств измерений относятся анализаторы с серийными номерами 900G52757, 900G52758.

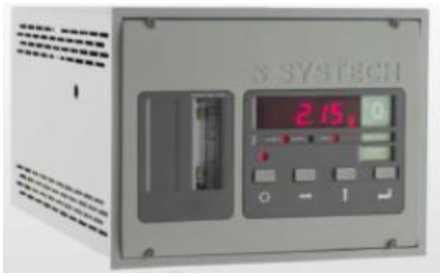

Общий вид анализаторов приведен на рисунке 1. Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на анализаторы не предусмотрено. Анализаторы имеют серийные номера в виде буквенно-цифрового обозначения, которые нанесены на идентификационные таблички анализаторов (рисунок 2), расположенные на задней панели.

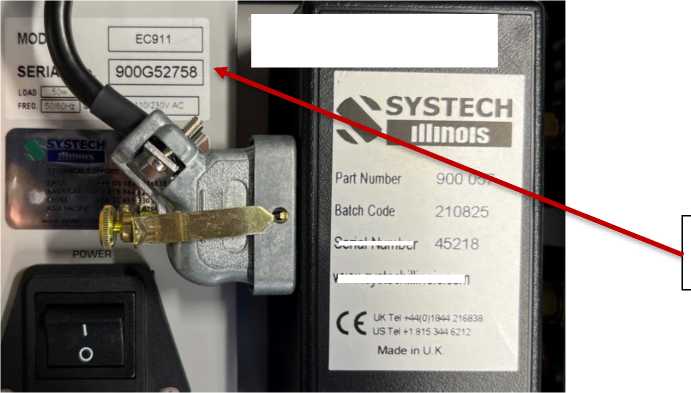

Рисунок 2 - Общий вид идентификационной таблички анализаторов

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение, разработанное изготовителем прибора для решения задач измерения объемной доли кислорода. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных анализаторов, изменения настроечных параметров и передачи данных.

Уровень защиты ПО анализаторов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Systech Illinois Comms Utility
Номер версии (идентификационный номер) ПО, не ниже	1.0
Цифровой идентификатор ПО	V1.00.0008

Метрологические и технические характеристики

Таблица 2 -

Определяемый компонент	Диапазон измерений объёмной доли определяемого компонента, млн-1 (ppm)	Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, %
Кислород (O2)	от 0 до 1000	±5

Таблица 3 - Дополнительные

Наименование характеристики	Значение
Время установления показаний, T90, с, не более	20

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания переменного тока, В	от 100 до 230
Частота переменного тока, Гц	от 49 до 51
Потребляемая мощность, Вт, не более	40
Время прогрева, с, не более	20
Габаритные размеры (высота х ширина х глубина), мм, не более	200x200x175
Масса, кг, не более	3
Рабочие условия эксплуатации: - температура окружающего воздуха, оС	от +5 до +45
- атмосферное давление, кПа	от 86 до 106
- относительная влажность окружающего воздуха (без конденсации влаги при +25 °С), %, не более	99
Средний срок службы, лет, не менее	4
Средняя наработка до отказа, ч, не менее	24000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор кислорода	ЕС911	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Анализаторы кислорода ЕС911. Руководство по эксплуатации», раздел 9.0 «Работа с прибором».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Стандарт предприятия Systech Instruments Ltd, Великобритания.

Правообладатель

Systech Instruments Ltd, Великобритания

Адрес: 17 Thame Park Business Centre, Wenman Road OX9 3XA Тел.: +44 (0) 1844 216838

E-mail: support.uk@systechillinois.com

Изготовитель

Systech Instruments Ltd, Великобритания

Адрес: 17 Thame Park Business Centre, Wenman Road OX9 3XA Тел.: +44 (0) 1844 216838

E-mail: support.uk@systechillinois.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92386-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения

Назначение средства измерений

Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения (далее - Комплекс) предназначен для измерений входных аналоговых сигналов силы постоянного электрического тока и измерений входных аналоговых сигналов электрического сопротивления с последующим преобразованием их в значения температуры, а также для формирования управляющих аналоговых сигналов силы постоянного тока.

Описание средства измерений

Принцип действия Комплекса основан на непрерывном измерении, преобразовании и обработке с применением системы измерительно-управляющей PlantCruise by Experion (далее - Система) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67039-17) входных аналоговых сигналов, поступающих от первичных измерительных преобразователей (не входящих в состав Комплекса), в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.

Комплекс состоит из совокупности измерительных каналов. Компоненты измерительных каналов Комплекса соединяются проводными линиями связи.

Конструктивно Комплекс включает в себя шкаф с расположенными в нём средствами измерений, оборудованием для монтажа проводных линий связи и сетевым оборудованием, а также две рабочих станции оператора (основная и резервная).

Состав измерительных каналов Комплекса приведен в таблице 1.

Таблица 1 - Состав измерительных каналов Комплекса

Тип измерительного канала	Средства измерений в составе измерительного канала	Количество измерительных каналов
Измерительные каналы 1 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА	Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17)	16

Тип измерительного канала	Средства измерений в составе измерительного канала	Количество измерительных каналов
Измерительные каналы 2 типа: аналоговый вход сигналов термопреобразователей сопротивления с номинальной статической характеристикой 100П	Преобразователи измерительные S, K, H, мод. KCD2-UT2-Ex1 (рег. № 65857-16); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17)	16
Измерительные каналы 3 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА	Барьеры безопасности серии TIK-BIS.ХХХ.ХХХХ, мод. TIK-BIS.111.1113 (рег. № 82188-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17)	14
Измерительные каналы 4 типа: аналоговый выход силы постоянного электрического тока от 4 до 20 мА	Преобразователи измерительные разделительные MACX MCR, мод. MACX MCR-IDS-I-I-SP (рег. № 82253-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17)	2

Комплекс является средством измерений единичного производства. Заводской номер Комплекса: 0003. Заводской номер нанесен на Комплекс методом гравировки на металлизированной панели. Панель приклеена на внутреннюю сторону двери шкафа Комплекса. Также заводской номер указан в паспорте Комплекса.

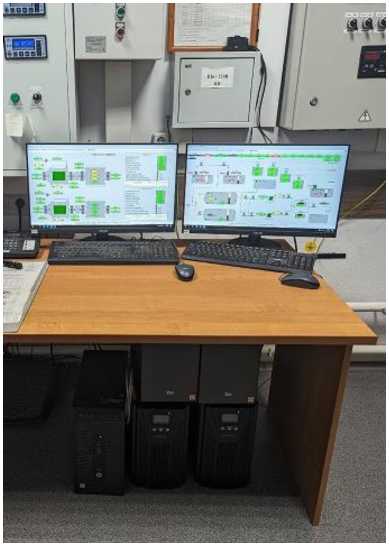

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 4.

Рисунок 4 - Место нанесения заводского номера

Пломбирование Комплекса не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) обеспечивает реализацию Комплекса. Комплекс работает под управлением ПО ControlEdge Builder и Метрологически значимая часть ПО частично находится во встроенном ПО контроллеров, устанавливаемое в энергонезависимую память модулей, и в эксплуатации Комплекса изменению не подлежит, так как доступ пользователей к ней отсутствует. Также метрологически значимая часть ПО находится в прикладном программном обеспечении центральных процессоров контроллеров Комплекса и хранится в энергонезависимой памяти. Защита прикладного программного обеспечения от несанкционированного изменения обеспечена наличием пароля доступа к ПО ControlEdge Builder.

Защита от несанкционированного изменения ПО Комплекса обеспечивается применением однократно инсталлируемого программного продукта на базе ПО ControlEdge Builder и Experion, установленного на рабочую станцию оператора, а также паролями доступа к интерфейсу ПО.

Идентификационные данные ПО указаны в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ControlEdge Builder	Experion
Номер версии (идентификационный номер ПО)	170.1-21.0	R511.1
Цифровой идентификатор ПО	-	-

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики средства измерений приведены в таблице 3.

Таблица 3 - Метрологические характеристики средства измерений

Наименование характеристики	Значение
Диапазон измерений измерительных каналов 1 типа, мА	от 4 до 20
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 1 типа, %	±0,15
Диапазон измерений измерительных каналов 2 типа, °С	от -50 до +200
Пределы допускаемой абсолютной погрешности измерений измерительных каналов 2 типа, °С	±1
Диапазон измерений измерительных каналов 3 типа, мА	от 4 до 20
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 3 типа, %	±0,47
Диапазон измерений измерительных каналов 4 типа, мА	от 4 до 20
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 4 типа, %	±1,2
1) За нормирующее значение принимается значение диапазона измерений измерительного канала.

Основные технические характеристики средства измерений приведены в таблице 4.

Таблица 4 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %	от +15 до +25 от 30 до 80

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации Комплекса.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 5.

Таблица 5 - Комплектность Комплекса

Наименование	Обозначение	Количество, шт.
Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения		1
«Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения. Паспорт»	05304022.425202.22. 04.017-ПС	1
«Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения»	05304022.425202.22. 04.017.РЭ	1
«Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения. Техническое перевооружение ДНС-0226 Красноярско-Куединского месторождения. Описание программного обеспечения»	05304022.425202.22. 04.017.ПА	1
«Государственная система обеспечения единства измерений. Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения. Методика поверки»		1

Сведения о методиках (методах) измерений

приведены в разделе «8 Методы измерений» документа 05304022.425202.22.04.017.РЭ «Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А».

Правообладатель

Общество с ограниченной ответственностью (ООО «ЛУКОЙЛ-ПЕРМЬ»)

ИНН 5902201970

Юридический адрес: 614068, г. Пермь, ул. Ленина, д. 62

Телефон: (342) 2356648, факс: (342) 2356807

Web-сайт: http://www.perm.lukoil.ru

E-mail: lp@lp.lukoil.com

Изготовитель

Общество с ограниченной ответственностью «Антал» (ООО «Антал») ИНН 5904371223

Адрес: 614039, г. Пермь, ул. Швецова, д. 39, оф. 110 Телефон: 89028324285

Е-mail: info@antal-en.ru

Испытатель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пермском крае» (ФБУ «Пермский ЦСМ») Адрес: 614068, г. Пермь, ул. Борчанинова, д. 85

Телефон: (342) 236-31-00, факс: (342) 236-23-46

Web-сайт: http://www.permcsm.ru

E-mail: pcsm@permcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311973.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92387-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии ООО «Газпром энерго» ООО «Газпром Дюртюлинское ЛПУ МГ КС-5 «Москово»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Уфа» Дюртюлинское ЛПУ МГ КС-5 «Москово» (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее -счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), выполненный на основе серверного оборудования промышленного исполнения. ИВК включает в себя специализированное программное обеспечение «АльфаЦЕНТР», каналообразующую аппаратуру, сервер синхронизации времени, сервер баз данных (БД) и автоматизированные рабочие места (АРМ) ООО «Газпром энерго» и АО «Газпром энергосбыт».

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

• - средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

  ИВК обеспечивает выполнение следующих функций:

  • -   периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

  • -   автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

  • -   хранение не менее 3,5 лет результатов измерений и журналов событий;

  • -   автоматический сбор результатов измерений после каналов связи, восстановления питания;

  • -   перемножение результатов измерений, коэффициенты трансформации ТТ и ТН;

  • -   формирование отчетных документов;

  • -   ведение журнала событий с фиксацией

  хранящихся

  восстановления работы

  в базе данных, на

  изменений

результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;

• -   конфигурирование и параметрирование технических средств ИВК;

• -   сбор и хранение журналов событий счетчиков;

• -   ведение журнала событий ИВК;

• -   синхронизацию времени в сервере БД с возможностью коррекции времени в счетчиках электроэнергии;

• -   аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

• -   самодиагностику с фиксацией результатов в журнале событий;

• -   дистанционный доступ к компонентам АИИС КУЭ.

ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС».

Обмен результатами измерений и данными коммерческого учета электроэнергии между ИВК, АРМ, информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется следующим образом:

• -   посредством локальной вычислительной сети для передачи данных от сервера БД на АРМ;

• -   посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД на АРМ;

• -   посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД или АРМ во внешние системы.

Информация о средствах измерения, при необходимости, передается в виде электронного документа XML в формате 80030. Электронные документы XML заверяются электронно-цифровой подписью на АРМ и/или сервере БД.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

• -   посредством интерфейса RS-485, наземного канала связи L2 (основной канал), спутникового канала (резервный канал) передачи данных от счетчиков до ИВК;

• -   посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера БД на АРМ;

• -   посредством наземного канала связи Е1 для передачи данных от уровня ИВК во внешние системы и/или АРМ (основной канал);

• -   посредством спутникового канала для передачи данных от уровня ИВК во внешние системы и/или АРМ (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя сервер синхронизации времени, часы Сервера БД и счетчиков. Сервер БД получает шкалу времени UTC(SU) в постоянном режиме от сервера синхронизации времени. Синхронизация часов Сервера БД с сервером синхронизации времени происходит при расхождении более чем на ±1 с. Сличение времени часов счетчиков с временем часов Сервера БД осуществляется во время сеанса связи (не реже 1 раза в сутки). Корректировка времени часов счетчиков выполняется при достижении расхождения со временем часов Сервера БД ±2 с.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 20.001-2024 наносится типографским способом в формуляр и на информационную табличку корпуса сервера БД методом шелкографии.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	ac_metrology.dU
Номер версии (идентификационный номер) программного обеспечения	не ниже 12.1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	3e736b7f380863f44cc8e6f7bd211c54

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК	Наименование ИК	ТТ	ТН	Счетчик
1	2	3	4	5
1	ПС 35 кВ Москово, ЗРУ-10 кВ, 1СШ 10 кВ, яч.5	ТЛО-10 Кл.т. 0,5 Ктт = 75/5 Рег. № 25433-07	VR Кл.т. 0,5 Ктн = 10000/^3/100/^3 Рег. № 21988-01	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
2	ПС 35 кВ Москово, ЗРУ-10 кВ, 1СШ 10 кВ, яч.7	ТЛО-10 Кл.т. 0,5 Ктт = 75/5 Рег. № 25433-07	VR Кл.т. 0,5 Ктн = 10000/^3/100/^3 Рег. № 21988-01	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
3	ПС 35 кВ Москово, ЗРУ-10 кВ, 1СШ 10 кВ, яч.9	ТЛО-10 Кл.т. 0,5 Ктт = 75/5 Рег. № 25433-07	VR Кл.т. 0,5 Ктн = 10000/^3/100/^3 Рег. № 21988-01	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
4	ПС 35 кВ Москово, ЗРУ-10 кВ, 1СШ 10 кВ, яч.11	ТЛО-10 Кл.т. 0,5 Ктт = 75/5 Рег. № 25433-07	VR Кл.т. 0,5 Ктн = 10000/^3/100/^3 Рег. № 21988-01	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17
5	ПС 35 кВ Москово, ЗРУ-10 кВ, 1СШ 10 кВ, яч.13	ТЛО-10 Кл.т. 0,5 Ктт = 75/5 Рег. № 25433-07	VR Кл.т. 0,5 Ктн = 10000/^3/100/^3 Рег. № 21988-01	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
6	ПС 35 кВ Москово, ЗРУ-10 кВ, 1СШ 10 кВ, яч.15	ТЛО-10 Кл.т. 0,5 Ктт = 75/5 Рег. № 25433-07	VR Кл.т. 0,5 Ктн = 10000/^3/100/^3 Рег. № 21988-01	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
7	ПС 35 кВ Москово, ЗРУ-10 кВ, 1СШ 10 кВ, яч.17	ТЛО-10 Кл.т. 0,5 Ктт = 75/5 Рег. № 25433-07	VR Кл.т. 0,5 Ктн = 10000/^3/100/^3 Рег. № 21988-01	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
8	ПС 35 кВ Москово, ЗРУ-10 кВ, 1СШ 10 кВ, яч.19	ТЛО-10 Кл.т. 0,5 Ктт = 75/5 Рег. № 25433-07	VR Кл.т. 0,5 Ктн = 10000/^3/100/^3 Рег. № 21988-01	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12

ИВК

ССВ-1Г

Рег. №

58301-14;

Сервер

БД

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2,при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

• 2. Допускается замена устройства синхронизации времени на аналогичные утвержденных типов. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК №№	cos ф	I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
		Swga %	5wоP %	Swga %	5wоP %	Swga %	5wgP %
1 - 3, 5 - 19	0,50	±5,5	±3,0	±3,0	±1,8	±2,3	±1,5
	0,80	±3,0	±4,6	±1,7	±2,6	±1,4	±2,1
	0,87	±2,7	±5,6	±1,5	±3,1	±1,2	±2,4
	1,00	±1,8	-	±1,2	-	±1,0	-
4	0,50	±5,4	±2,7	±2,9	±1,5	±2,2	±1,2
	0,80	±2,9	±4,4	±1,6	±2,4	±1,2	±1,9
	0,87	±2,5	±5,5	±1,4	±3,0	±1,1	±2,2
	1,00	±1,8	-	±1,1	-	±0,9	-

Таблица 4 -

ИК в

ИК №№	cos ф	I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
		SwA %	SwP %	SwA %	SwP %	SwA %	SwP %
1 - 3, 5 - 19	0,50	±5,7	±4,0	±3,3	±3,2	±2,6	±3,1
	0,80	±3,3	±5,3	±2,2	±3,7	±1,9	±3,4
	0,87	±3,0	±6,2	±2,0	±4,1	±1,8	±3,6
	1,00	±2,0	-	±1,4	-	±1,3	-
4	0,50	±5,4	±3,0	±3,0	±2,0	±2,3	±1,8
	0,80	±2,9	±4,6	±1,7	±2,8	±1,4	±2,3
	0,87	±2,6	±5,6	±1,5	±3,3	±1,2	±2,6
	1,00	±1,8	-	±1,1	-	±0,9	-

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с_____________________________________________

Примечание:

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

I100 - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1изм -силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

Swga - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

5wо^Р - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

SwA - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения;

SW^P - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Количество измерительных каналов	19
Нормальные условия: -  сила тока, % от Iном -  напряжение, % от ином -  коэффициент мощности cos ф температура окружающего воздуха для счетчиков, °С	от 5 до 120 от 99 до 101 0,5 инд. - 1,0 - 0,8 емк. от +21 до +25
Рабочие условия эксплуатации: допускаемые значения неинформативных параметров: - сила тока, % от Iном	от 5 до 120

1	2
- напряжение, % от Uhom	от 90 до 110
- коэффициент мощности cos ф температура окружающего воздуха, °C:	0,5 инд. - 1,0 - 0,8 емк.
- для ТТ и ТН	от - 40 до +40
- для счетчиков	от 0 до +40
- для сервера	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов Счетчики СЭТ-4ТМ.03М:
- среднее время наработки на отказ, ч, не менее	165000
ССВ-1Г:
- среднее время наработки на отказ, ч, не менее Сервер:	22000
- среднее время наработки на отказ, ч, не менее	40000
Глубина хранения информации Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,	100
сут, не менее
Сервер ИВК:
- хранение результатов измерений и информации состояний	3,5
средств измерений, лет, не менее

Знак утверждения типа

наносится типографским способом на титульный лист формуляра МРЕК.411711.119.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Уфа» Дюртюлинское ЛПУ МГ КС-5 «Москово». Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформаторы тока	ТЛО-10	57
Трансформаторы напряжения	VR	6
Счетчики	СЭТ-4ТМ.03М	1
Счетчики	СЭТ-4ТМ.03М.01	18
ПО ИВК	АльфаЦЕНТР	1
Сервер синхронизации времени	ССВ-1Г	1
Формуляр	МРЕК.411711.119.ФО	1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Уфа» Дюртюлинское ЛПУ МГ КС-5 «Москово»». Методика измерений аттестована ЗападноСибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Инженерно-технический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»)

ИНН 7736186950

Юридический адрес: 460028, Оренбургская обл., г.о. город Оренбург, г Оренбург, ул Терешковой, двлд. 295

Телефон: +7 (3532) 687-126

Факс: +7 (3532) 687-127

Е-mail: info @ of.energo.gazprom.ru

Изготовитель

Инженерно-технический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»)

ИНН 7736186950

Адрес: 460028, Оренбургская обл., г.о. город Оренбург, г Оренбург, ул Терешковой, двлд. 295

Телефон: +7 (3532) 687-126

Факс: +7 (3532) 687-127

Е-mail: info @ of.energo.gazprom.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92388-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока InfosteraLuna PTF

Назначение средства измерений

Источники питания постоянного тока InfosteraLuna PTF (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.

Описание средства измерений

Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен дисплей и клавиши управления. Разъемы для подключения питания источника, клеммы выходного напряжения и разъём для связи с персональным компьютером через интерфейс RS-232/GPIB USB.

Принцип действия источников основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение посредством высокочастотного преобразователя. Полученные напряжение и сила постоянного тока воспроизводятся и отображаются на дисплее.

К данному типу источников относятся следующие модификации: PTF20-40-120, PTF32-40-120, PTF65-40-240, PTF20-50-110, PTF32-50-110, PTF65-50-220, PTF20-80-60, PTF32-80-60, PTF65-80-120, PTF20-120-40, PTF32-120-40, PTF65-120-80, PTF20-160-30, PTF32-160-30, PTF65-160-60, PTF20-300-16, PTF32-300-16, PTF65-300-32, PTF20-400-12, PTF32-400-12, PTF65-400-24, PTF20-600-8, PTF32-600-8, PTF65-600-16, PTF20-800-8, PTF32-800-8, PTF65-800-16, PTF20-1000-5, PTF32-1000-5, PTF65-1000-10, PTF20-1200-5, PTF32-1200-5, PTF65-1200-10, PTF20-1500-3.5, PTF32-1500-3.5, PTF65-1500-7.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников, имеет цифро-буквенное обозначение.

Общий вид средств измерений представлен на рисунках 1 и 2. Места нанесения знака утверждения типа представлены на рисунках 3 и 4. Места нанесения заводского номера представлены на рисунках 5 и 6. Место пломбирования от несанкционированного доступа представлено на рисунке 7.

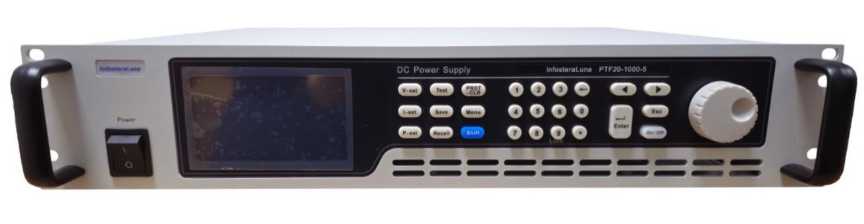

Рисунок 1 - Общий вид источников InfosteraLuna PTF20-40-120

InfosteraLuna PTF20-50-110, InfosteraLuna PTF20-80-60, InfosteraLuna PTF20-120-40, InfosteraLuna PTF20-160-30, InfosteraLuna PTF20-300-16, InfosteraLuna PTF20-400-12, InfosteraLuna PTF20-600-8, InfosteraLuna PTF20-800-8, InfosteraLuna PTF20-1000-5, InfosteraLuna PTF20-1200-5, InfosteraLuna PTF20-1500-3,5, InfosteraLuna PTF32-40-120, InfosteraLuna PTF32-50-110, InfosteraLuna PTF32-80-60, InfosteraLuna PTF32-120-40, InfosteraLuna PTF32-160-30, InfosteraLuna PTF32-300-16, InfosteraLuna PTF32-400-12, InfosteraLuna PTF32-600-8, InfosteraLuna PTF32-800-8, InfosteraLuna PTF32-1000-5, InfosteraLuna PTF32-1200-5, InfosteraLuna PTF32-1500-3,5

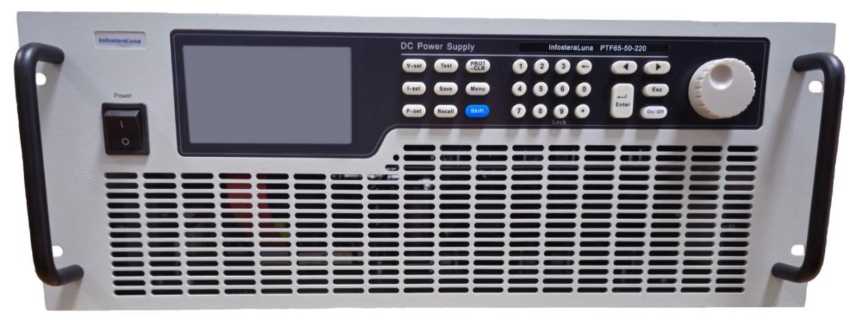

Рисунок 2 - Общий вид источников - InfosteraLuna PTF65-40-240, InfosteraLuna PTF65-50-220, InfosteraLuna PTF65-80-120, InfosteraLuna PTF65-120-80, InfosteraLuna PTF65-160-60, InfosteraLuna PTF65-300-32, InfosteraLuna PTF65-400-24, InfosteraLuna PTF65-600-16, InfosteraLuna PTF65-800-16, InfosteraLuna PTF65-1000-10, InfosteraLuna PTF65-1200-10, InfosteraLuna PTF65-1500-7

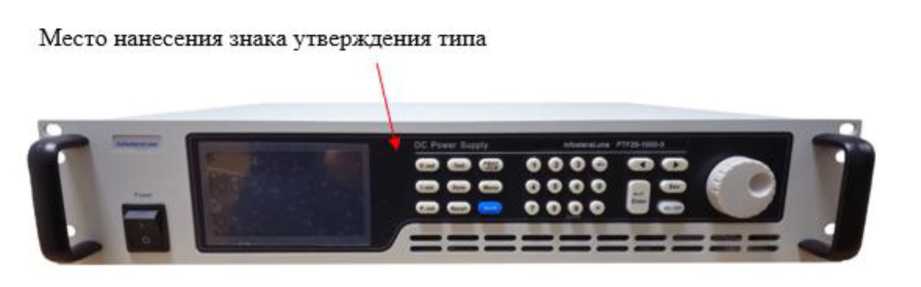

Рисунок 3 - Место нанесения знака утверждения типа для источников InfosteraLunaPTF20-40-120, InfosteraLuna PTF20-50-110, InfosteraLuna PTF20-80-60, InfosteraLuna PTF20-120-40, InfosteraLuna PTF20-160-30, InfosteraLuna PTF20-300-16, InfosteraLuna PTF20-400-12, InfosteraLuna PTF20-600-8, InfosteraLuna PTF20-800-8, InfosteraLuna PTF20-1000-5, InfosteraLuna PTF20-1200-5, InfosteraLuna PTF20-1500-3,5, InfosteraLuna PTF32-40-120, InfosteraLuna PTF32-50-110, InfosteraLuna PTF32-80-60, InfosteraLuna PTF32-120-40, InfosteraLuna PTF32-160-30, InfosteraLuna PTF32-300-16, InfosteraLuna PTF32-400-12, InfosteraLuna PTF32-600-8, InfosteraLuna PTF32-800-8,

InfosteraLuna PTF32-1000-5, InfosteraLuna PTF32-1200-5, InfosteraLuna PTF32-1500-3,5

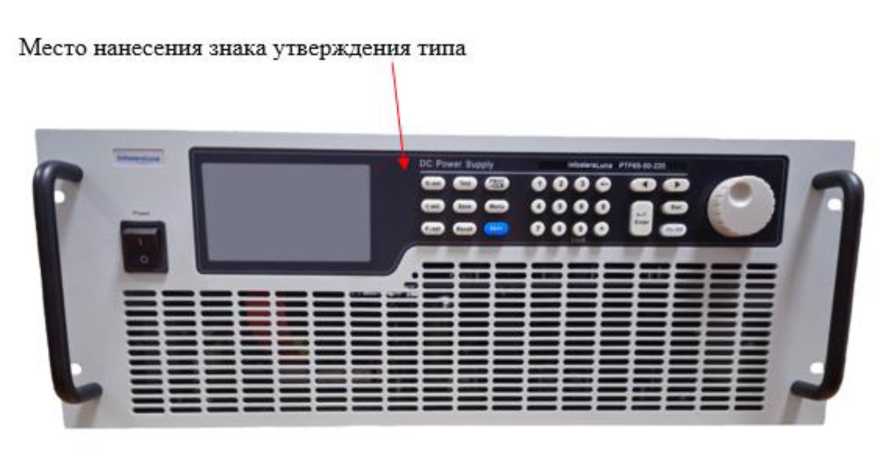

Рисунок 4 - Место нанесения знака утверждения типа для источников InfosteraLuna

PTF65-40-240, InfosteraLuna PTF65-50-220, InfosteraLuna PTF65-80-120, InfosteraLuna PTF65-120-80, InfosteraLuna PTF65-160-60, InfosteraLuna PTF65-300-32, InfosteraLuna PTF65-400-24,

InfosteraLuna PTF65-600-16, InfosteraLuna PTF65-800-16, InfosteraLuna PTF65-1000-10, InfosteraLuna PTF65-1200-10, InfosteraLuna PTF65-1500-7

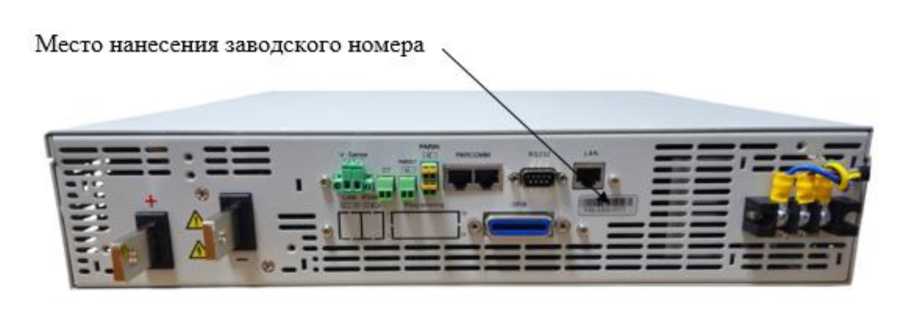

Рисунок 5 - Место нанесения заводского номера для источников InfosteraLunaPTF20-40-120, InfosteraLuna PTF20-50-110, InfosteraLuna PTF20-80-60, InfosteraLuna PTF20-120-40, InfosteraLuna PTF20-160-30, InfosteraLuna PTF20-300-16, InfosteraLuna PTF20-400-12, InfosteraLuna PTF20-600-8, InfosteraLuna PTF20-800-8, InfosteraLuna PTF20-1000-5, InfosteraLuna PTF20-1200-5, InfosteraLuna PTF20-1500-3,5, InfosteraLuna PTF32-40-120, InfosteraLuna PTF32-50-110, InfosteraLuna PTF32-80-60, InfosteraLuna PTF32-120-40, InfosteraLuna PTF32-160-30, InfosteraLuna PTF32-300-16, InfosteraLuna PTF32-400-12, InfosteraLuna PTF32-600-8, InfosteraLuna PTF32-800-8, InfosteraLuna PTF32-1000-5,

InfosteraLuna PTF32-1200-5, InfosteraLuna PTF32-1500-3,5

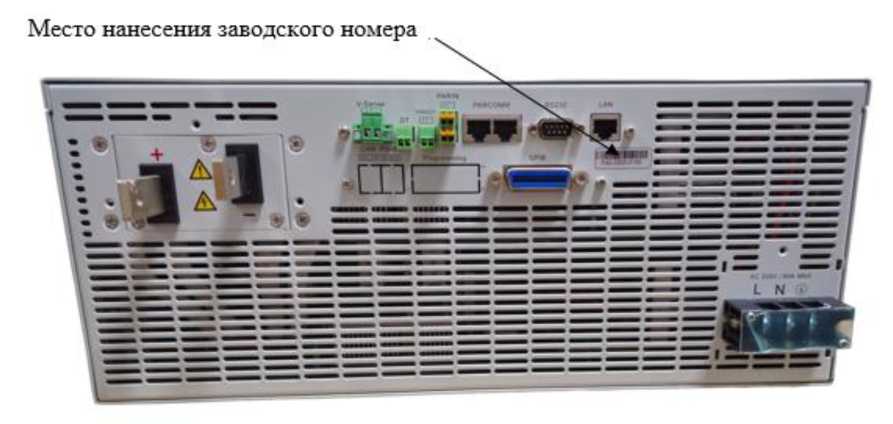

Рисунок 6 - Место нанесения заводского номера для источников InfosteraLuna PTF65-40-240, InfosteraLuna PTF65-50-220, InfosteraLuna PTF65-80-120, InfosteraLuna PTF65-120-80, InfosteraLuna PTF65-160-60, InfosteraLuna PTF65-300-32, InfosteraLuna PTF65-400-24, InfosteraLuna PTF65-600-16, InfosteraLuna PTF65-800-16, InfosteraLuna PTF65-1000-10, InfosteraLuna PTF65-1200-10, InfosteraLuna PTF65-1500-7

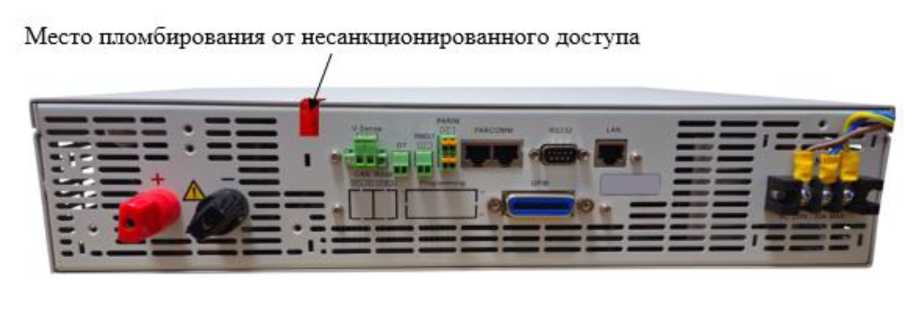

Рисунок 7 - Место пломбирования от несанкционированного доступа

Программное обеспечение

Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	недоступно пользователю
Номер версии (идентификационный номер ПО)	недоступно пользователю
Цифровой идентификатор ПО	недоступно пользователю

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики источников питания постоянного тока InfosteraLuna PTF

Модель	Диапазон воспроизведени й напряжения постоянного тока, В	Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В	Диапазон воспроизведе ний силы постоянного тока, А	Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А	Максимал ьная выходная мощность, Вт
PTF20-40-120	от 0 до 40	±0,001-U+0,04	от 0 до 120	±0,001-1+0,36	2000
PTF32-40-120	от 0 до 40		от 0 до 120		3200
PTF65-40-240	от 0 до 40		от 0 до 240	±0,001-1+0,72	6500
PTF20-50-110	от 0 до 50	±0,001-U+0,05	от 0 до 110	±0,001-1+0,33	2000
PTF32-50-110	от 0 до 50		от 0 до 110		3200
PTF65-50-220	от 0 до 50		от 0 до 220	±0,001-1+0,66	6500
PTF20-80-60	от 0 до 80	±0,001-U+0,08	от 0 до 60	±0,001-1+0,12	2000
PTF32-80-60	от 0 до 80		от 0 до 60		3200
PTF65-80-120	от 0 до 80		от 0 до 120	±0,001-1+0,36	6500
PTF20-120-40	от 0 до 120	±0,001-U+0,12	от 0 до 40	±0,001-1+0,08	2000
PTF32-120-40	от 0 до 120		от 0 до 40		3200
PTF65-120-80	от 0 до 120		от 0 до 80	±0,001-1+0,16	6500
PTF20-160-30	от 0 до 160	±0,001-U+0,16	от 0 до 30	±0,001-1+0,06	2000
PTF32-160-30	от 0 до 160		от 0 до 30		3200
PTF65-160-60	от 0 до 160		от 0 до 60	±0,001-1+0,12	6500
PTF20-300-16	от 0 до 300	±0,001-U+0,3	от 0 до 16	±0,001-1+0,032	2000
PTF32-300-16	от 0 до 300		от 0 до 16		3200
PTF65-300-32	от 0 до 300		от 0 до 32	±0,001-1+0,064	6500
PTF20-400-12	от 0 до 400	±0,001-U+0,4	от 0 до 12	±0,001-1+0,024	2000
PTF32-400-12	от 0 до 400		от 0 до 12		3200
PTF65-400-24	от 0 до 400		от 0 до 24	±0,001-1+0,048	6500
PTF20-600-8	от 0 до 600	±0,001-U+0,6	от 0 до 8	±0,001^1+0,016	2000
PTF32-600-8	от 0 до 600		от 0 до 8		3200
PTF65-600-16	от 0 до 600		от 0 до 16	±0,001-1+0,032	6500
PTF20-800-8	от 0 до 800	±0,001-U+0,8	от 0 до 8	±0,001-1+0,016	2000
PTF32-800-8	от 0 до 800		от 0 до 8		3200
PTF65-800-16	от 0 до 800		от 0 до 16	±0,001-1+0,032	6500
PTF20-1000-5	от 0 до 1000	±0,001-U+1	от 0 до 5	±0,001-1+0,01	2000
PTF32-1000-5	от 0 до 1000		от 0 до 5		3200
PTF65-1000-10	от 0 до 1000		от 0 до 10	±0,001-1+0,02	6500
PTF20-1200-5	от 0 до 1000	±0,001-U+1,2	от 0 до 5	±0,001-1+0,01	2000
PTF32-1200-5	от 0 до 1000		от 0 до 5		3200
PTF65-1200-10	от 0 до 1000		от 0 до 10	±0,001-1+0,02	6500
PTF20-1500-3,5	от 0 до 1000	±0,001-U+1,5	от 0 до 3,5	±0,001-1+0,007	2000
PTF32-1500-3,5	от 0 до 1000		от 0 до 3,5		3200
PTF65-1500-7	от 0 до 1000		от 0 до 7	±0,001-1+0,014	6500

Таблица 3 - Метрологические характеристики источников питания постоянного тока InfosteraLuna PTF в режиме стабилизации напряжения.

Модель	Нестабильность напряжения постоянного тока на выходе, В		Уровень пульсаций напряжения на выходе (мВ)
	при изменении напряжения питающей сети ±10% от номинального	при изменении тока нагрузки от 1макс До 0,1^ 1макс
PTF20-40-120	±0,0001-U +0,004	±0,0001-U +0,02	20
PTF32-40-120			20
PTF65-40-240			20
PTF20-50-110	±0,0001-U +0,005	±0,0001-U +0,025	20
PTF32-50-110			20
PTF65-50-220			20
PTF20-80-60	±0,0001-U +0,008	±0,0001-U +0,015	20
PTF32-80-60			20
PTF65-80-120		±0,0001-U +0,012	20
PTF20-120-40	±0,0001-U +0,012		20
PTF32-120-40			20
PTF65-120-80			20
PTF20-160-30	±0,0001-U +0,016	±0,0001-U +0,016	40
PTF32-160-30			40
PTF65-160-60			40
PTF20-300-16	±0,0001-U +0,03	±0,0001-U +0,03	40
PTF32-300-16			40
PTF65-300-32			40
PTF20-400-12	±0,0001-U +0,04	±0,0001-U +0,04	60
PTF32-400-12			60
PTF65-400-24			60
PTF20-600-8	±0,0001-U +0,06	±0,0001-U +0,06	60
PTF32-600-8			60
PTF65-600-16			60
PTF20-800-8	±0,0001-U +0,08	±0,0001-U +0,08	80
PTF32-800-8			80
PTF65-800-16			80
PTF20-1000-5	±0,0001-U +0,1	±0,0001-U +0,1	80
PTF32-1000-5			80
PTF65-1000-10			80
PTF20-1200-5	±0,0001-U +0,12	±0,0001-U +0,12	120
PTF32-1200-5			120
PTF65-1200-10			120
PTF20-1500-3,5	±0,0001-U +0,15	±0,0001-U +0,15	150
PTF32-1500-3,5			150
PTF65-1500-7			150

Таблица 4 - Метрологические характеристики источников питания InfosteraLuna PTF в режиме стабилизации силы тока

Модель	Нестабильность силы постоянного тока на выходе, А
	при изменении напряжения питающей сети ±10% от номинального	при изменении напряжения на нагрузке от Uмакс до 0,1» имакс
1	2	3
PTF20-40-120	±0,0002-1+0,012	±0,0002-I+0,12
PTF32-40-120
PTF65-40-240	±0,0002-1+0,024	±0,0002-I+0,24
PTF20-50-110	±0,0002-1+0,011	±0,0002-I+0,11
PTF32-50-110
PTF65-50-220	±0,0002-1+0,022	±0,0002-I+0,22
PTF20-80-60	±0,0002-1+0,006	±0,0002-I+0,06
PTF32-80-60
PTF65-80-120	±0,0002-1+0.012	±0,0002-I+0,12
PTF20-120-40	±0,0002-1+0,004	±0,0002-I+0,04
PTF32-120-40
PTF65-120-80	±0,0002-1+0,012	±0,0002-I+0,08
PTF20-160-30	±0,0002-1+0,003	±0,0002-I+0,03
PTF32-160-30
PTF65-160-60	±0,0002-1+0,006	±0,0002-I+0,06
PTF20-300-16	±0,0002-1+0,0016	±0,0002-I+0,016
PTF32-300-16
PTF65-300-32	±0,0002-1+0,0032	±0,0002-I+0,032
PTF20-400-12	±0,0002-1+0,0012	±0,0002-I+0,012
PTF32-400-12
PTF65-400-24	±0,0002-1+0,0024	±0,0002-I+0,024
PTF20-600-8	±0,0002-1+0,0008	±0,0002-I+0,008
PTF32-600-8
PTF65-600-16	±0,0002-1+0,0016	±0,0002-I+0,016
PTF20-800-8	±0,0002-I+0,0008	±0,0002-I+0,008
PTF32-800-8
PTF65-800-16	±0,0002-I+0,0016	±0,0002-I+0,016.
PTF20-1000-5	±0,0002-I+0,0005	±0,0002-I+0,005
PTF32-1000-5
PTF65-1000-10	±0,0002-I+0,001	±0,0002-I+0,01
PTF20-1200-5	±0,0002-I+0,0005	±0,0002-I+0,005
PTF32-1200-5
PTF65-1200-10	±0,0002-I+0,001	±0,0002-I+0,01
PTF20-1500-3,5	±0,0002-I+0,00035	±0,0002-I+0,0035
PTF32-1500-3,5
PTF65-1500-7	±0,0002-I+0,0007	±0,0002-I+0,007

Таблица 5 - Основные технические

Наименование характеристики	Значение
1	2
Параметры электрического питания - напряжение переменного тока частотой 50 Гц, В	от 190 до 265
- Частоты электрической сети питания, Г ц	от 47 до 63
Габаритные размеры (длина^ширина^высота), мм
- InfosteraLuna PTF20-40-120	453x430x88
- InfosteraLuna PTF20-50-110	453x430x88
- InfosteraLuna PTF20-80-60	453x430x88
- InfosteraLuna PTF20-120-40	453x430x88
- InfosteraLuna PTF20-160-30	453x430x88
- InfosteraLuna PTF20-300-16	453x430x88
- InfosteraLuna PTF20-400-12	453x430x88
- InfosteraLuna PTF20-600-8	453x430x88
- InfosteraLuna PTF20-800-8	453x430x88
- InfosteraLuna PTF20-1000-5	453x430x88
- InfosteraLuna PTF20-1200-5	453x430x88
- InfosteraLuna PTF20-1500-3,5	453x430x88
- InfosteraLuna PTF32-40-120	453x430x88
- InfosteraLuna PTF32-50-110	453x430x88
- InfosteraLuna PTF32-80-60	453x430x88
- InfosteraLuna PTF32-120-40	453x430x88
- InfosteraLuna PTF32-160-30	453x430x88
- InfosteraLuna PTF32-300-16	453x430x88
- InfosteraLuna PTF32-400-12	453x430x88
- InfosteraLuna PTF32-600-8	453x430x88
- InfosteraLuna PTF32-800-8	453x430x88
- InfosteraLuna PTF32-1000-5	453x430x88
- InfosteraLuna PTF32-1200-5	453x430x88
- InfosteraLuna PTF32-1500-3,5	453x430x88
- InfosteraLuna PTF65-40-240	503x430x177
- InfosteraLuna PTF65-50-220	503x430x177
- InfosteraLuna PTF65-80-120	503x430x177
- InfosteraLuna PTF65-120-80	503x430x177
- InfosteraLuna PTF65-160-60	503x430x177
- InfosteraLuna PTF65-300-32	503x430x177
- InfosteraLuna PTF65-400-24	503x430x177
- InfosteraLuna PTF65-600-16	503x430x177
- InfosteraLuna PTF65-800-16	503x430x177
- InfosteraLuna PTF65-1000-10	503x430x177
- InfosteraLuna PTF65-1200-10	503x430x177
- InfosteraLuna PTF65-1500-7	503x430x177

1	2
Масса, кг, не более
- InfosteraLuna PTF20-40-120	15
- InfosteraLuna PTF20-50-110	15
- InfosteraLuna PTF20-80-60	15
- InfosteraLuna PTF20-120-40	15
- InfosteraLuna PTF20-160-30	15
- InfosteraLuna PTF20-300-16	15
- InfosteraLuna PTF20-400-12	15
- InfosteraLuna PTF20-600-8	15
- InfosteraLuna PTF20-800-8	15
- InfosteraLuna PTF20-1000-5	15
- InfosteraLuna PTF20-1200-5	15
- InfosteraLuna PTF20-1500-3,5	15
- InfosteraLuna PTF32-40-120	15
- InfosteraLuna PTF32-50-110	15
- InfosteraLuna PTF32-80-60	15
- InfosteraLuna PTF32-120-40	15
- InfosteraLuna PTF32-160-30	15
- InfosteraLuna PTF32-300-16	15
- InfosteraLuna PTF32-400-12	15
- InfosteraLuna PTF32-600-8	15
- InfosteraLuna PTF32-800-8	15
- InfosteraLuna PTF32-1000-5	15
- InfosteraLuna PTF32-1200-5	15
- InfosteraLuna PTF32-1500-3,5	15
- InfosteraLuna PTF65-40-240	29
- InfosteraLuna PTF65-50-220	29
- InfosteraLuna PTF65-80-120	29
- InfosteraLuna PTF65-120-80	29
- InfosteraLuna PTF65-160-60	29
- InfosteraLuna PTF65-300-32	29
- InfosteraLuna PTF65-400-24	29
- InfosteraLuna PTF65-600-16	29
- InfosteraLuna PTF65-800-16	29
- InfosteraLuna PTF65-1000-10	29
- InfosteraLuna PTF65-1200-10	29
- InfosteraLuna PTF65-1500-7	29
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %	от +13 до +33 от 84 до 106 от 30 до 80
Условия хранения: - температура окружающей среды, °С - относительная влажность, %	От - 20 до +70 От 10 до 90
Средняя наработка на отказ, ч, не менее	45000

Знак утверждения типа

наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников, и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность источников питания постоянного тока InfosteraLuna PTF

Наименование	Обозначение	Количество
Источник питания постоянного тока	-	1 шт.
Входной кабель питания переменного тока 10 А (2 кВт)/16 А (3,2) кВт)	-	1 шт.
Защитная крышка	-	1 шт.
Клемма дистанционной компенсации напряжения	-	1 шт.
Соединительный кабель RS232	-	1 шт.
Соединительный кабель LAN	-	1 шт.
Руководство по эксплуатации	-	1 шт.
Паспорт	-	1 шт.

Сведения о методиках (методах измерений)

приведены в разделе «Описание встроенного функционала источника питания PTF» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

ТУ 26.20.40.112-001-418112-2023 Источники питания постоянного тока InfosteraLuna PTF. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Инфостера» (ООО «Инфостера»)

ИНН 9701035142

Юридический адрес: 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, оф. 301 Телефон (факс): +7 (495)255-09-89

Web-сайт: www.infostera.ru

E-mail: info@infostera.ru

Изготовитель

Общество с ограниченной ответственностью «Инфостера» (ООО «Инфостера») ИНН 9701035142

Адрес: 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, оф. 301 Производственная площадка:

SALUKI TECHNOLOGY (QINGDAO) СО., LTD

Адрес: Xiangling Road, Qingdao 266100, Китай

Телефон (факс): +7 (495)255-09-89

Web-сайт: www.infostera.ru

E-mail: info@infostera.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92389-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тепловизоры инфракрасные B7

Назначение средства измерений

Тепловизоры инфракрасные В7 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Описание средства измерений

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры инфракрасные B7 изготавливаются в следующих моделях: В7-522, В7-523, В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.

Тепловизоры инфракрасные B7 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, фонарь (только для моделей В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320) и затвор камеры. На боковой части корпуса моделей В7-522, В7-523 распложены разъемы для карты памяти и USB. На верхней части корпуса моделей В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320 расположен USB-разъем.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD (только для моделей В7-522, В7-523), передана посредством прямого подключения к USB-порту.

Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.

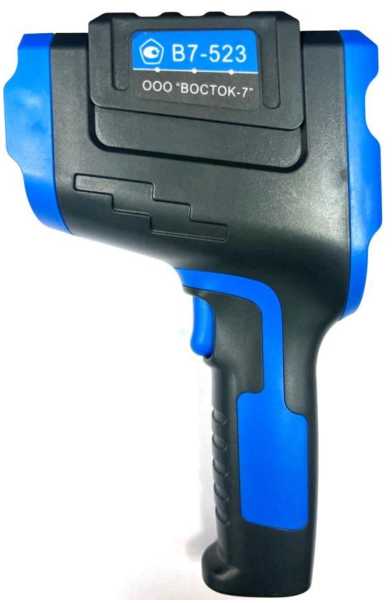

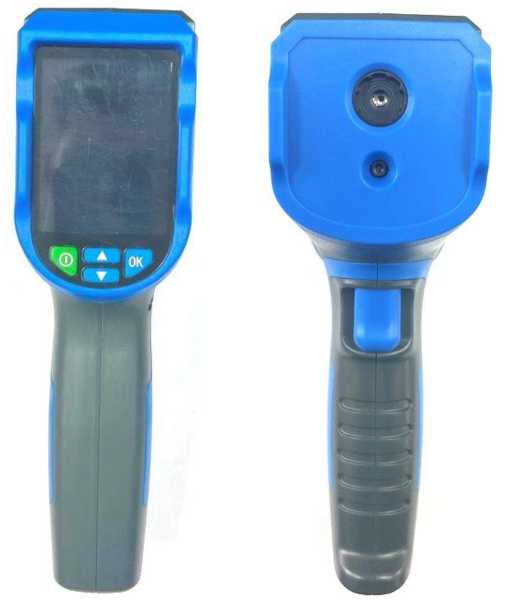

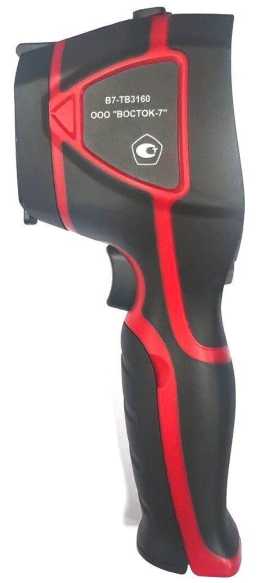

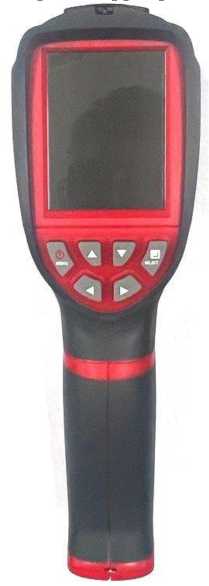

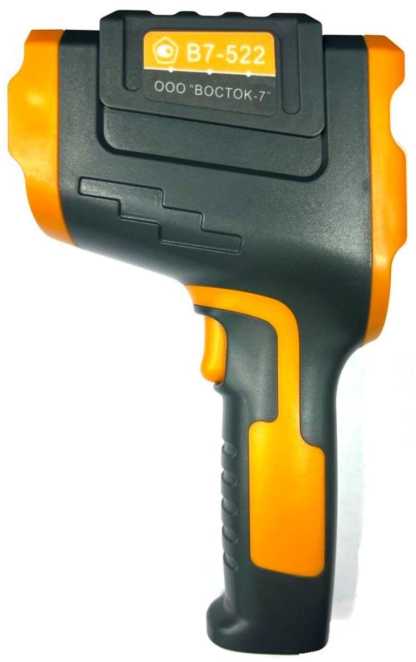

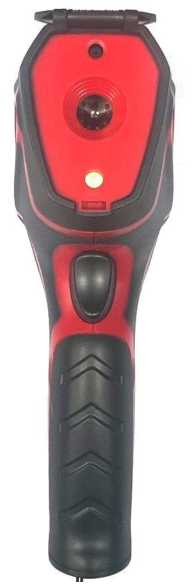

Фотографии общего вида тепловизоров инфракрасных B7 приведены на рисунках 1-

Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных B7 в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, отображается в меню настроек тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных B7 моделей В7-522, В7-523

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО	не ниже V1.0.011
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных B7 моделей В7-

ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО	не ниже V2.1.2
Цифровой идентификатор программного обеспечения	отсутствует

Метрологические и технические характеристики

Метрологические и основные технические характеристики тепловизоров инфракрасных B7 в зависимости от модели приведены в таблицах 3-6.

Таблица 3 - Метрологические характеристики тепловизоров инфракрасных B7 моделей B7-522, В7-523

Наименование характеристики	Значение (в зависимости от модели)
	В7-522	В7-523
Диапазон измерений температуры, °С	от -40 до +300
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до -20 °С включ. - в диапазоне св. -20 до -10 °С включ. - в диапазоне св. -10 до +100 °С включ.	±10,0 ±5,0 ±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %	±4,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,065
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	35,0°х26,0°	56,0°х42,0°
Пространственное разрешение, мрад	3,	05

Наименование характеристики	Значение (в зависимости от модели)
	В7-522	В7-523
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 4 - Метрологические характеристики тепловизоров инфракрасных B7 моделей В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320

Наименование характеристики	Значение (в зависимости от модели)
	В7-ТВ3090	В7-ТВ3160	В7-ТВ3220	В7-ТВ3320
Диапазон измерений температуры, °С	от -20 до +350			от -20 до +300
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,07
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	16,0°х19,0°	35,0°х26,0°		56,0°х42,0°
Пространственное разрешение, мрад	1,74	3,87	2,77	3,05
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 5 - Основные технические характеристики тепловизоров инфракрасных B7 моделей В7-522, В7-523

Наименование характеристики	Значение (в зависимости от модели)
	В7-522	В7-523
Количество пикселей матрицы детектора, пикселихпиксели	200x150	320x240
Масса, г, не более	31	[6
Запись изображений или частота обновлений, Гц	9
Габаритные размеры, мм (длина х ширина х высота), не более	120x60x210
Напряжение питания, В	3,7
Время работы от батареи, ч, не менее	2
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более	от -10 до +45 85 (без конденсации)
Средняя наработка до отказа, ч, не менее	14 000
Средний срок службы, лет, не менее	5

Таблица 6 - Основные технические характеристики тепловизоров инфракрасных B7 моделей

В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-1	ГВ3320
Наименование характеристики	Значение (в зависимости от модели)
	В7- ТВ3090	В7- ТВ3160	В7- ТВ3220	В7-ТВ3320
Количество пикселей матрицы детектора, пиксели^пиксели	120x90	160x120	220x160	320x240
Масса, г, не более	323
Запись изображений или частота обновлений, Гц	25	9
Габаритные размеры, мм (длина X ширина х высота), не более	94x70x225
Напряжение питания, В	3,7
Время работы от батареи, ч, не менее	2
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более	от 0 до +45 85 (без конденсации)
Средняя наработка до отказа, ч, не менее	14 ООО
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Тепловизор инфракрасный	В7	1 шт.
Руководство по эксплуатации на тепловизоров инфракрасных B7 моделей В7-522, В7-523	-	1 экз. (в зависимости от модели)
Руководство по эксплуатации на тепловизоров инфракрасных B7 моделей В7-ТВ3160, В7-ТВ3320
Футляр для переноски	-	1 шт.
USB-кабель	-	1 шт.
Ремешок на запястье	-	1 шт.

Сведения о методиках (методах) измерений приведены в разделе 6 Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.66-002-7717734230-2023 Тепловизоры инфракрасные. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7») ИНН 7717734230

Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137

Телефон: +7 (495) 740-06-12

E-mail: info@vostok-7.ru

Web-сайт: www.vostok-7.ru

Изготовитель

Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7») ИНН 7717734230

Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137

Адрес места осуществления деятельности: 129085, г. Москва, пр-д Ольминского, д. 3А, оф. 929

Телефон: +7 (495) 740-06-12

E-mail: info@vostok-7.ru

Web-сайт: www.vostok-7.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92390-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы комплексного термического анализа JH

Назначение средства измерений

Приборы комплексного термического анализа JH (далее - приборы JH) предназначены для измерений температуры и удельной теплоты фазовых переходов, изменения массы твердых и порошкообразных материалов.

Описание средства измерений

К настоящему типу средств измерений относятся приборы комплексного термического анализа следующих модификаций: JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L, JH-STA150, JH-STA350, JH-TGA350, JH-TGA550, которые отличаются друг от друга метрологическими и техническими характеристиками.

Принцип действия приборов JH модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L заключается в измерении дифференциальной тепловой мощности между материалом образца и эталонным материалом при изменении температуры. Интеграл от разности тепловой мощности по температуре в пересчете на единицу массы определяет удельную теплоту фазового перехода.

Приборы JH модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L состоят из измерительного блока, в состав которого входят нагревательная печь, устройство передачи данных, аналого-цифровой преобразователь. В состав модификаций JH-DSC6L, JH-DSC8L входит контроллер охлаждения жидким азотом.

Принцип действия приборов JH модификаций JH-STA150, JH-STA350 заключается в одновременном измерении изменения массы и дифференциальной тепловой мощности между материалом образца и эталонным материалом при изменении температуры. Интеграл от разности тепловой мощности по температуре в пересчете на единицу массы определяет удельную теплоту фазового перехода.

Конструктивно приборы JH модификаций JH-STA150, JH-STA350 выполнены в металлическом корпусе, в котором смонтирована высокотемпературная печь. Также внутри корпуса расположена электронная схема управления. Трансформатор и контроллер газовых потоков вынесены в отдельный блок.

Принцип действия приборов JH модификаций JH-TGA350, JH-TGA550 основан на измерении изменения массы исследуемых образцов в зависимости от температуры с программным контролем температуры. При нагревании в веществах происходят физические и химические изменения, при этом также изменяется и масса вещества.

Конструктивно приборы JH модификаций JH-TGA350, измерительного блока, выполненного в металлическом корпусе, высокотемпературная печь. Также внутри корпуса расположены управления. Трансформатор и контроллер газовых потоков вынесены в отдельный блок.

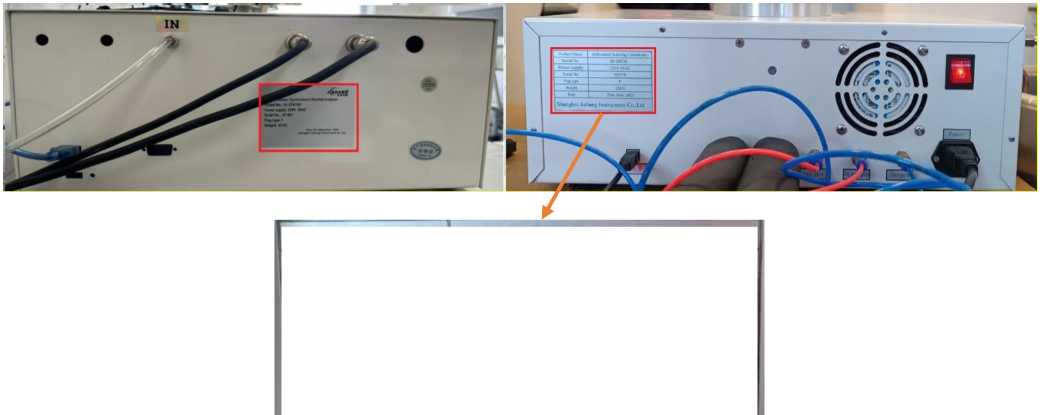

На задней панели приборов JH расположены вводы для подсоединения внешних устройств, кабеля питания и штуцера для подключения продувочных газов.

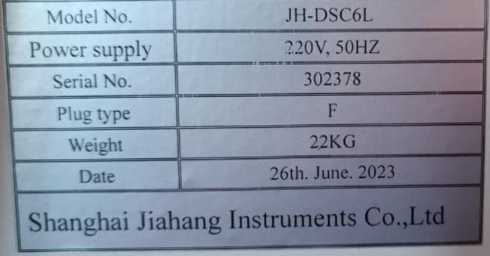

Нанесение знака поверки на приборы JH не предусмотрено. Заводской номер в виде арабских цифр наносится на корпус приборов JH в виде наклейки. Место нанесения заводского номера на корпус приборов JH представлено на рисунках 4, 5 - на задней стороне приборов JH.

Общий вид приборов JH представлен на рисунках 1-3. Пломбирование приборов JH не предусмотрено.

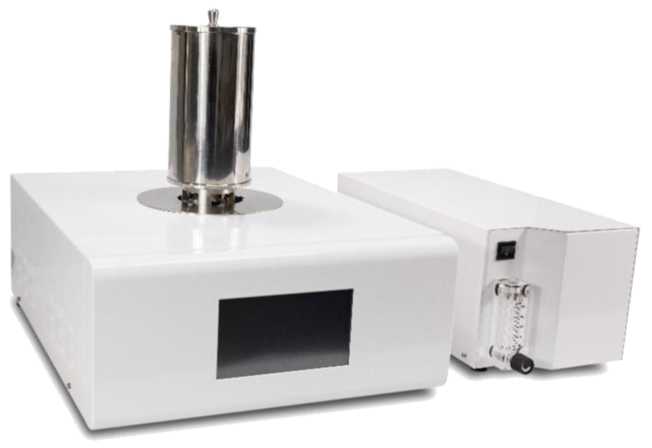

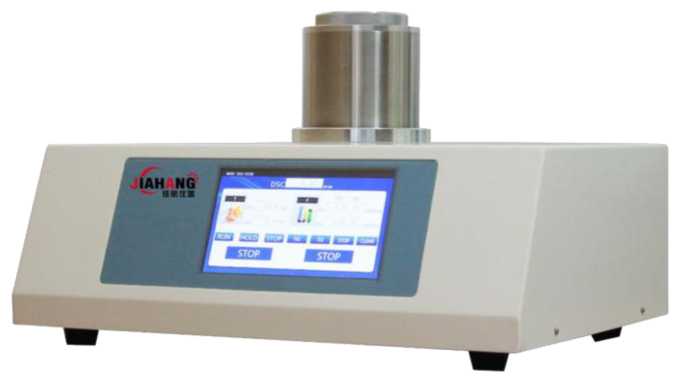

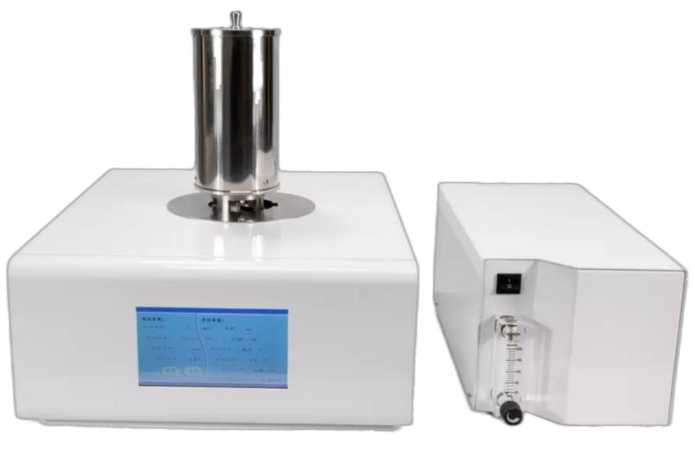

Рисунок 1 - Общий вид приборов модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L

Рисунок 2 - Общий вид модификаций JH-STA150, JH-STA350

Программное обеспечение

Программное обеспечение приборов JH состоит из встроенного ПО, предустановленного в микроконтроллер измерительного блока, и автономного ПО, устанавливаемого ПК. Встроенное ПО приборов JH «JHDSC.hex» и «JHTGA.hex» предназначено для управления процессом измерений температуры, теплоты фазовых переходов, изменения массы. Встроенное ПО является полностью метрологически значимым. Автономное ПО приборов JH позволяет осуществлять выбор режимов и установку параметров эксперимента, градуировку, обработку и архивирование результатов измерений.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение в зависимости от модификации
	JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L		JH-STA150, JH-STA350, JH-TGA350, JH-TGA550
Идентификационное наименование ПО	JHDSC.hex	DSC	JHTGA.hex	TGA
Номер версии (идентификационный номер ПО)*	1.1	l.x.x	1.2	20yy.zz

* Версия автономного ПО «DSC» имеет значения для «х.х» 0.0 и выше. Версия автономного ПО «TGA» имеет значения для «yy.zz» 22.00 и выше. Метрологически значимая часть автономных ПО приборов JH остается неизменной и в версиях ПО «DSC» и «TGA» обозначаются «1.» и «20» соответственно.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики модификаций JH-DSC6, JH-DSC6L, JH-DSC8,

JH-DSC8L

Наименование характеристики	Значение в зависимости от модификации
	JH-DSC6	JH-DSC6L	JH-DSC8	JH-DSC8L
Диапазон показаний температуры, °С	от +25 до	от -100 до	от +25 до	от -100 до
	+600	+600	+800	+800
Диапазон измерений температуры	от +25 до	от +25 до	от +25 до	от +25 до
фазовых переходов, °С	+600	+600	+800	+800
Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С	±2	±2	±2	±2
Диапазон измерений удельной
теплоты фазовых переходов, Дж/г		от 10 до 1000
Пределы допускаемой относительной погрешности измерений удельной
теплоты фазовых переходов, %		±2

Таблица 3 - Метрологические характеристики модификаций JH-STA150, JH-STA350, JH-TGA350, JH-TGA550

Наименование характеристики	Значение в зависимости от модификации
	JH-STA150	JH-STA350	JH-TGA350	JH-TGA550
Диапазон показаний температуры, °С	от +25 до +1250	от +25 до +1450	от +25 до +1350	от +20 до +1450
Диапазон измерений температуры фазовых переходов, °С	от +25 до +800	от +25 до +800
Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С	±2	±2
Диапазон измерений удельной теплоты фазовых переходов, Дж/г	от 10 до 1000	от 10 до 1000
Пределы допускаемой относительной погрешности измерений удельной теплоты фазовых переходов, %	±3	±3
Диапазон измерений изменения массы, мг	от 5 до 5000
Пределы допускаемой относительной погрешности измерений изменения массы, %	±1

Таблица 4 - Основные технические характеристики модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L

Наименование характеристики	Значение в зависимости от модификации
	JH-DSC6	JH-DSC6L	JH-DSC8	JH-DSC8L
Диапазон скорости нагрева, °С/мин	от 0,1 до 100	от 1 до 80	от 0,1 до 100	от 1 до 80
Параметры электрического питания:
- напряжение переменного тока, В		от 198 до 242
- частота переменного тока, Гц		50±1 / 60±1
Потребляемая мощность, В^А, не
более		1000
Средняя наработка до отказа, ч, не
менее		10000
Средний срок службы, лет	8
Габаритные размеры (длина х ширина х высота), мм, не более:
- блока измерительного;		460 х 350 х 380
- контроллера охлаждения;		430 х 400 х 300
- сосуда Дьюара		506 х 506 х 991
Масса, кг, не более:
- блока измерительного;		22,0
- контроллера охлаждения;		3,5
- сосуда Дьюара		54,0
Условия эксплуатации:
- температура воздуха, °С		от +15 до +25
- относительная влажность воздуха, %		от 20 до 90

Таблица 5 - Основные технические характеристики модификаций JH-STA150, JH-STA350, JH-TGA350, JH-TGA550

Наименование характеристики	Значение
	JH-STA150	JH-STA350	JH-TGA350	JH-TGA550
Диапазон скорости нагрева, °С/мин	от 1 до 80
Параметры электрического питания:
- напряжение переменного тока, В		от 198 до 242
- частота переменного тока, Гц		50±1 / 60±1
Потребляемая мощность, В^А, не
более		2000
Средняя наработка до отказа, ч, не		10000
менее
Средний срок службы, лет	8
Габаритные размеры (длина х ширина х высота), мм, не более:
- блока измерительного;		400 х 495 х 390
- блока питания		400 х 197 х 183
Масса, кг, не более:
- блока измерительного;		10,0
- блока питания		30,0
Условия эксплуатации:
- температура воздуха, °С		от +15 до +25
- относительная влажность воздуха, %		от 20 до 90

Знак утверждения типа наносится

на титульный лист Руководства по эксплуатации типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность

в JH

Наименование	Обозначение	Количество
Прибор комплексного термического анализа (в зависимости от модификации)	JH-DSC6 / JH-DSC6L / JH-DSC8 / JH-DSC8L / JH-STA150 / JH-STA350 / JH-TGA350 / JH-TGA550	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации «Приборы комплексного термического анализа JH», раздел 2.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температур от 260 до 870 К, утвержденная приказом Росстандарта от 2 июня 2021 г. № 925;

ГОСТ Р 8.872-2014 ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

Стандарт предприятия Shanghi Jiahang Instruments Co. Ltd.

Правообладатель

Shanghi Jiahang Instruments Co. Ltd, Китай

Адрес: Jiasong North Road, Jiading District, Shanghai, China

Телефон: + 86-17721148861

Web-сайт: https://www.jiahanglab.com/

Изготовитель

Shanghi Jiahang Instruments Co. Ltd, Китай

Адрес: Jiasong North Road, Jiading District, Shanghai, China

Телефон: + 86-17721148861

Web-сайт: https://www.jiahanglab.com/

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92391-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции автоматические метеорологические МЕТОС

Назначение средства измерений

Станции автоматические метеорологические МЕТОС (далее - станции МЕТОС) предназначены для автоматических измерений метеорологических параметров: температуры и относительной влажности воздуха, температуры почвы, скорости и направления воздушного потока, атмосферного давления, энергетической освещенности, количества атмосферных осадков.

Описание средства измерений

Конструктивно станции МЕТОС выполнены по модульному принципу и состоят из основного блока, солнечной панели, первичных измерительных преобразователей, модуля передачи данных, дополнительного и вспомогательного оборудования.

Основной блок состоит из преобразователей измерительных (контроллеров) со встроенным микропроцессором, модуля передачи данных, линий связи и вспомогательного оборудования.

Модуль передачи данных состоит из приемника, передатчика и цифрового блока, формирующего передаваемый сигнал и обрабатывающего принимаемый сигнал, необходимый для обеспечения связи между станцией МЕТОС и удаленными пользователями.

Перечень первичных измерительных преобразователей, входящих в состав станций МЕТОС, представлен в таблице 1.

Таблица 1 - Перечень первичных измерительных преобразователей станций МЕТОС
Канал измерений	Первичные измерительные преобразователи
Температуры воздуха	Датчик влажности и температуры HygroClip HC2A-S Датчик влажности и температуры IM526TR
Относительной влажности воздуха	Датчик влажности и температуры HygroClip HC2A-S Датчик влажности и температуры IM526TR
Скорости и направления воздушного потока	Датчик скорости и направления воздушного потока ультразвуковой PI-USWM
Атмосферного давления	Барометр MD514D
Количества атмосферных осадков	Осадкомер IM523

Продолжение таблицы 1

Канал измерений	Первичные измерительные преобразователи
Температуры почвы	Датчик влажности и температуры почвы PI54-D
Энергетической освещенности	Пиранометр IM506D

Принцип действия станций МЕТОС основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и поступают в центральное устройство для обработки, отображения на дисплее оператора, регистрации, архивации и передачи данных потребителям.

Принцип действия первичных измерительных преобразователей:

• - при измерении температуры воздуха, почвы основан на зависимости электрического сопротивления платины от температуры окружающей среды;

• - при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

• - при измерении атмосферного давления основан на изменении емкости конденсатора в зависимости от изменения атмосферного давления;

• - при измерении скорости и направления воздушного потока основан на измерении времени прохождения ультразвукового сигнала между парами первичных измерительных преобразователей;

• - при измерении количества атмосферных осадков основан на регистрации числа электрических импульсов в зависимости от опрокидываний челночного механизма;

• - при измерении энергетической освещенности основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.

Общий вид станций МЕТОС представлен на рисунке 1.

Нанесение знака поверки на станции МЕТОС не предусмотрено. Серийный номер, состоящий из 8 арабских цифр, наносится на корпус основного блока станций МЕТОС в виде этикетки. Место нанесения серийного номера и знака утверждения типа на станции МЕТОС представлено на рисунке 1.

Пломбирование станций МЕТОС не предусмотрено.

Место нанесения серийного номера и знака утверждения типа

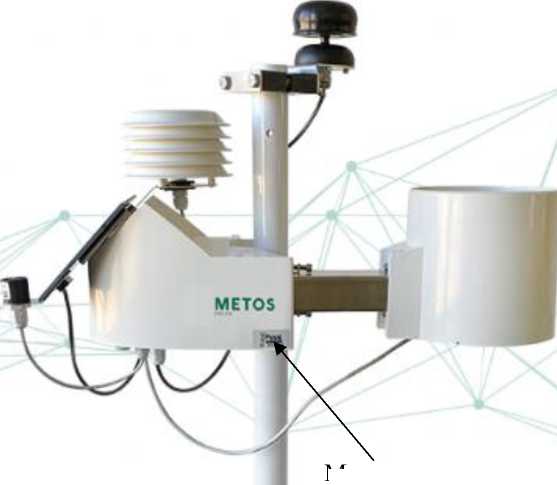

Рисунок 1 - Общий вид станций МЕТОС с указанием места нанесения серийного номера и знака утверждения типа

имеют встроенное программное обеспечение

«Firmware_Metos_v207.X.production.bin». Встроенное программное обеспечение (далее - ПО) «Firmware_Metos_v207.X.production.bin» обеспечивает запрос, прием, обработку и передачу результатов измерений, управление энергопитанием и сетевыми устройствами, создание метеорологических сообщений, проверку технического состояния станций МЕТОС.

Таблица 2 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware_Metos_v207.X.production.bin
Номер версии (идентификационный номер) ПО	2.ХХ11
Цифровой идентификатор ПО (алгоритм CRC32)	-
1)Обозначения «х» не относятся к метрологически значимой части ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование измерительного канала	Наименование применяемого компонента	Наименование характеристики	Значение
ИК температуры воздуха	HygroClip HC2A-S	Диапазон измерений температуры воздуха, °C	от -50 до +60
		Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: -в диапазоне от -50 ° С до -20 °С включ.; -в диапазоне св. -20 °С до +60 °С	±0,4 ±0,2
	IM526TR	Диапазон измерений температуры воздуха, °C	от -40 до +65
		Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: -в диапазоне от -40 ° С до -20 °С включ.; -в диапазоне св. -20 °С до +65 °С	±0,4 ±0,2
ИК относительной влажности воздуха	HygroClip HC2A-S	Диапазон измерений относительной влажности воздуха, %	от 0 до 100
		Пределы допускаемой абсолютной погрешности измерении относительной влажности воздуха, % -в диапазоне от 0 % до 90 % включ.; -в диапазоне св. 90 % до 100 %	±2 ±3
	IM526TR	Диапазон измерений относительной влажности воздуха, %	от 0 до 100
		Пределы допускаемой абсолютной погрешности измерении относительной влажности воздуха, % -в диапазоне от 0 % до 80 % включ.; -в диапазоне св. 80 % до 100 %	±2 ±5
ИК атмосферного давления	MD514D	Диапазон измерений атмосферного давления, гПа	от 500 до 1100
		Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа	±0,8
ИК скорости воздушного потока	PI-USWM	Диапазон измерений скорости воздушного потока, м/с	от 0,5 до 40
		Пределы допускаемой погрешности измерений скорости воздушного потока: -абсолютной, в диапазоне от 0,5 до 10,0 м/с включ., м/с; -относительной, в диапазоне св. 10,0 до 40,0 м/с, %	±0,5 ±5

Продолжение таблицы 3

Наименование измерительного канала	Наименование применяемого компонента	Наименование характеристики	Значение
ИК направления воздушного потока	PI-USWM	Диапазон измерений направления воздушного потока	от 0° до 360°
		Пределы допускаемой абсолютной погрешности измерений направления воздушного потока	±2°
ИК температуры почвы	PI54-D	Диапазон измерений температуры почвы, °С	от -40 до +50
		Пределы допускаемой абсолютной погрешности измерений температуры почвы, °C: -в диапазоне от -40 ° С до +10 °С включ.; -в диапазоне св. +10 °С до +50 °С	±0,3 ±0,7
ИК количества атмосферных осадков	IM523	Минимальное измеряемое количество атмосферных осадков, мм	0,2
		Пределы допускаемой погрешности измерений количества атмосферных осадков: -абсолютной, в диапазоне от 0,2 до 1,0 мм включ., мм; -относительной, в диапазоне св. 1,0 мм, %	±0,2 ±5,0
ИК энергетической освещенности	IM506D	Диапазон измерений энергетической освещенности, Вт/м2	от 300 до 1100
		Пределы допускаемой относительной погрешности измерений энергетической освещенности, %	±15

Таблица 4 - Основные технические

Наименование характеристики	Значение
Напряжение питания от сети постоянного тока, В	6
Максимальная потребляемая мощность, Вт, не более	3
Емкость аккумуляторной батареи, А-ч	4,5
Интерфейсы связи	USB
Средняя наработка до отказа, ч, не менее	20000
Средний срок службы, лет	8
Показания индикатора влажности листа IM521CD	сухой, влажный
Диапазон показаний влажности почвы, %	от 3 до 50

Продолжение таблицы 4

Наименование характеристики	Значение
Габаритные размеры, мм, не более: Датчик влажности и температуры HygroClip HC2A-S*	Длина	Ширина	Высота	Диаметр
	-	-	150	115
Датчик влажности и температуры IM526TR*	-	-	90	115
Датчик скорости и направления воздушного потока ультразвуковой PI-USWM**	-	-	90	70
Пиранометр IM506D	-	-	25	25
Датчик влажности и температуры почвы PI54-D	150	40	10	-
Барометр MD514D	75	50	35	-
Осадкомер IM523	-	-	158	165
Индикатор влажности листа IM521CD	78	15	42	-
Основной блок	300	160	190	-
Станция МЕТОС***	600	185	320	-
Диаметр приемной камеры осадкомера IM523, мм	159,0
Масса, кг, не более	10,0
Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, %	от -50 до +65 до 100
Примечание: *размеры указаны с защитным кожухом **размер указан с учетом крепления ***без учета выносных датчиков

Знак утверждения типа

наносится на корпус основного блока станций МЕТОС в виде этикетки и на титульный лист

Паспорта МЕТЛ.416311.001ПС и Руководства по эксплуатации МЕТЛ.416311.001РЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность станций МЕТОС

Наименование	Обозначение	Количество
Станции автоматические метеорологические	МЕТОС*	1 шт.
Комплект монтажных частей	-	1 экз.
Руководство по эксплуатации	МЕТЛ.416311.001РЭ	1 экз.
Паспорт	МЕТЛ.416311.001ПС	1 экз.
*Количество и состав ИК конкретной станции МЕТОС указываются в ее паспорте

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации МЕТЛ.416311.001РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2415;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"¹—1-10⁷ Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

Государственная поверочная схема для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2414;

МЕТЛ.416311.001ТУ «Станции автоматические метеорологические МЕТОС. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «МЕТОС» (ООО «МЕТОС») ИНН 5905072089

Юридический адрес: 614066, Пермский край, г.о. Пермский, г Пермь, ш. Космонавтов, д. 111и, к. 2, помещ. 17 (ЭТ. 8) Телефон: +7 903-141-20-36 E-mail: info@ooometos.ru

Изготовитель

Общество с ограниченной ответственностью «МЕТОС» (ООО «МЕТОС»)

ИНН 5905072089

Адрес: 614066, Пермский край, г.о. Пермский, г Пермь, ш. Космонавтов, д. 111и, к. 2, помещ. 17 (ЭТ. 8)

Телефон: +7 903-141-20-36

E-mail: info@ooometos.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92392-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов при приеме, хранении и отпуске.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м³.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с коническими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на информационную табличку резервуара (рисунок 1). Таблички крепятся к стальным опорам резервуаров.

Резервуары РГС-50 с заводскими номерами 5, 6 расположены на территории ООО «ННК» по адресу: 353902, Краснодарский край, г. Новороссийск, Сухумское ш., д.21

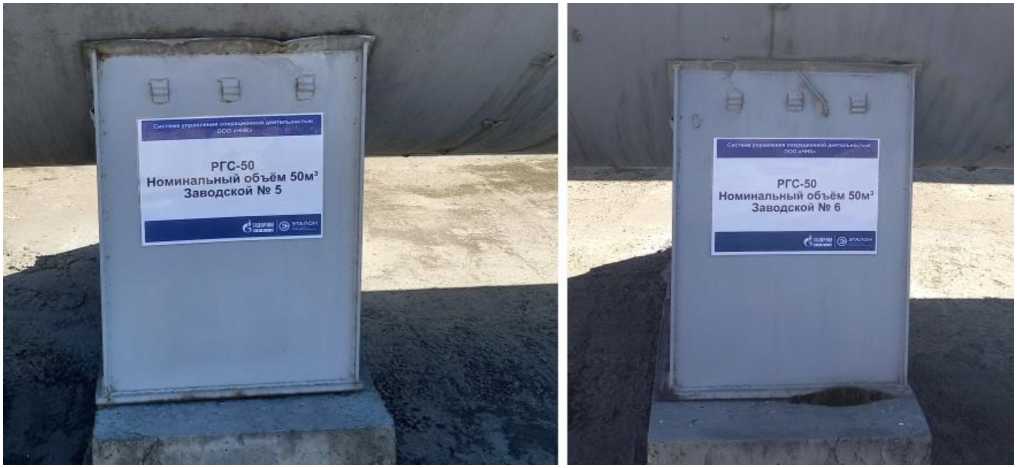

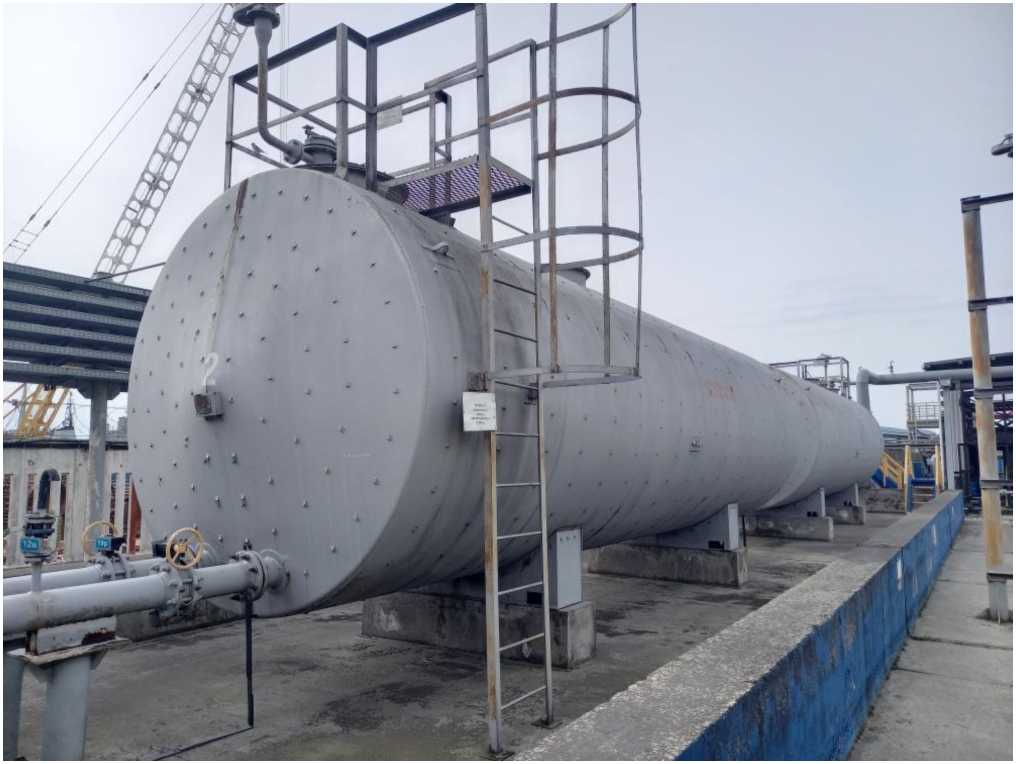

Общий вид резервуаров РГС-50 представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	50
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью

Комплекс» (ООО «ННК»)

ИНН 2315145010

Юридический адрес: 353902, Краснодарский д. 21

Телефон: +7(8617) 30-09-52

Изготовитель

Общество с ограниченной ответственностью Комплекс» (ООО «ННК») ИНН 2315145010

Адрес: 353902, Краснодарский край, г. Новороссийск, Сухумское ш., д. 21 Телефон: +7(8617) 30-09-52

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92393-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры мембранные Y

Назначение средства измерений

Манометры мембранные Y (далее - манометры) предназначены для измерений избыточного (в том числе разрежения) и абсолютного давления жидкостей, газов или пара.

манометра, передаточным механизмом в перемещение циферблата манометра.

Конструктивно манометры состоят механизма, циферблата со шкалой, стрелки нержавеющей стали.

Манометры мембранные Y изготавливаются в двух модификациях: YJ, YPF, отличающихся видом измерений давления, метрологическими характеристиками, габаритными размерами и способом подключения к процессу.

Обозначение вариантов исполнений манометров мембранных Y приведено в виде буквенно-цифрового обозначения и имеет следующий вид:

Y1, 2 - 3, 4/ 5, где:

• 1. Вид измеряемого давления:

J - абсолютное

PF - избыточное (в том числе разрежение)

• 2.    Устойчивость к механическому воздействию:

N - виброустойчивое (с заполнением демпфирующей жидкостью)

• 3.    Диаметр корпуса:

100 - 100 мм

150 - 150 мм

160 - 160 мм

• 4.    Материал корпуса:

H - нержавеющая сталь

• 5.    Дополнительная оснастка (по заказу)

• -  JPJ - клапанный блок

• -  JPF - сифон

• - ZN - демпфер

• - GZL - защита от перегрузок

• - GZLN -защита от перегрузок (встроенная)

SR - радиатор

RL - капиллярная трубка

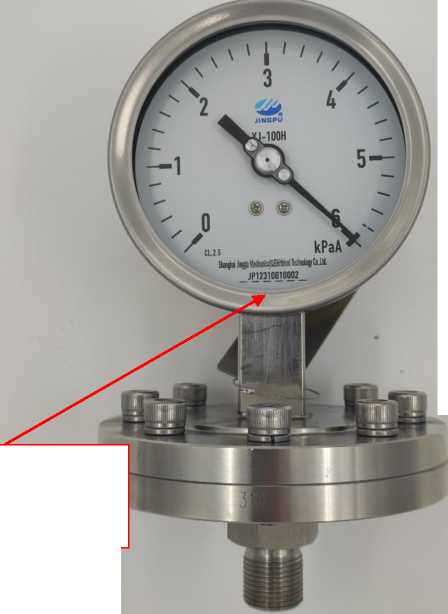

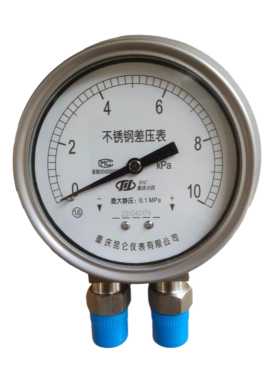

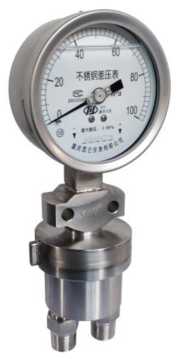

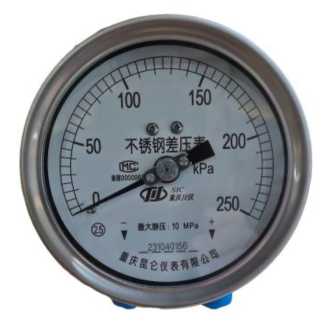

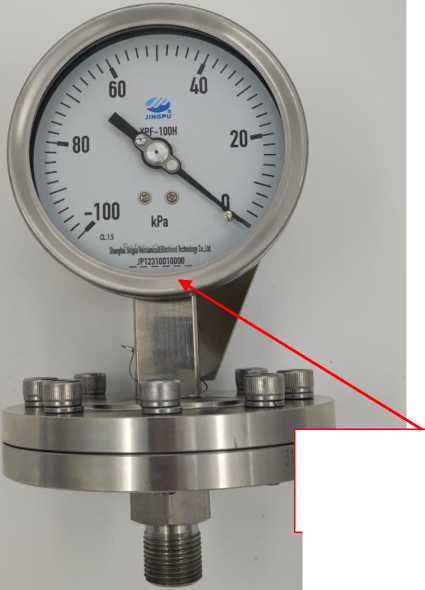

Общий вид манометров мембранных Y представлен на рисунке 1.

Пломбировка манометров не предусмотрена.

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом и/или на табличке прикрепленной к корпусу манометра методом гравировки в месте, указанном на рисунке 1.

Конструкция манометров не предусматривает нанесение на корпус знака поверки.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
	YJ(N)-100H, YJ(N)-150H, YJ(N)-160H	YPF(N)-100H, YPF(N)- 150H, YPF(N)-160H
Диапазон   измерений   абсолютного давления, кПа1)2)	от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250	-
Диапазон измерений, кПа1)2): - избыточного давления		от 0 до 1; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1600; от 0 до 2500
- разрежения		от -100 до 0; от -60 до 0; от -40 до 0; от -25 до 0; от -16 до 0; от -10 до 0; от -6 до 0; от -4 до 0; от -2,5 до 0; от -1,6 до 0; от -1 до 0

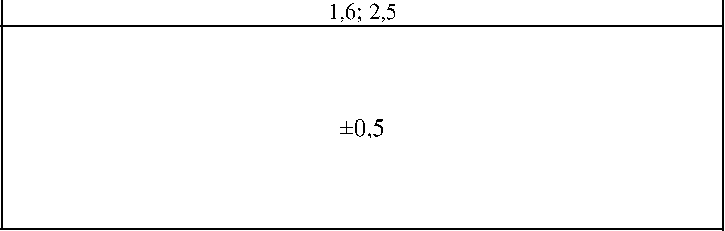

Пределы    допускаемой    основной приведенной погрешности измерений к верхнему пределу измерений 2), %	±1,0; ±1,5; ±1,6; ±2,5
Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С	±0,4

Примечания:

• ¹⁾ В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ.

• ²⁾ фактическое значение указано в паспорте на манометр.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры1), мм, не более - YJ(N)-100H; YPF(N)-100H	260x260x230
- YJ(N)-150H; YJ(N)-160H; YPF(N)-150H; YPF(N)-160H	360x360x280
Масса1), кг, не более - YJ(N)-100H; YPF(N)-100H	6
- YJ(N)-150H; YPF(N)-150H	7
- YJ(N)-160H; YPF(N)-160H	8
Диаметр корпуса, мм	100,150,160
Нормальные условия измерений: температура окружающей среды, °С	от +15 до +25
относительная влажность, %	от 30 до 80
атмосферное давление, кПа	от 84,0 до 106,7
Рабочие условия эксплуатации: температура окружающей среды, °С	от -60 до +60
Средняя наработка на отказ, ч	70000
Средний срок службы, лет, не менее	25
Примечание: 1) значения габаритных размеров и массы манометров приводятся без дополнительной оснастки.

Знак утверждения типа

наносится на циферблат и (или) на паспорт печатным методом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Манометр мембранный	Y	1 шт.
Паспорт	-	1 экз.
Упаковка	-	1 комплект

Сведения о методиках (методах) измерений приведены в разделе 3 паспорта «Методы измерений»

Нормативные и технические документы, устанавливающие требования к манометрам мембранным Y

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10^-1 - 1^10⁷, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;

Стандарт предприятия компании «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай.

Правообладатель

Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai

Телефон/факс: (021) 56618282

E-mail: jpinfo@jingpu.com, Web-сайт: www.jingpu.com

Изготовитель

Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай

Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai

Телефон/факс: (021) 56618282

E-mail: jpinfo@jingpu.com, web-сайт: www.jingpu.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон /факс: +7(495) 437-55-77 / +7(495) 437-56-66

E-mail: office@vniims.ru, web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92394-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры мембранные Y

Назначение средства измерений

Манометры мембранные Y (далее - манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.

Описание средства измерений

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки манометра.

Манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла, помещенных в корпус.

Манометры изготавливаются в 2 модификациях, отличающихся исполнением, метрологическими и техническими характеристиками.

В целях повышения виброустойчивости корпуса манометров могут заполняться демпфирующей жидкостью.

Структура условного обозначения манометров:

Y 1 (N) - 2,3, где:

• 1 Исполнение:

E - Манометр с мембранной коробкой P - Манометр с мембраной

N - с заполнением демпфирующей жидкостью

• 2 Диаметр корпуса

• 3 Дополнительная оснастка (по заказу)

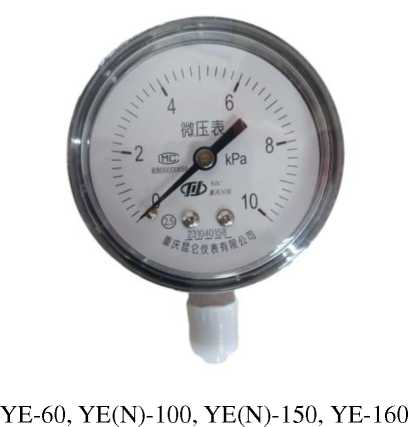

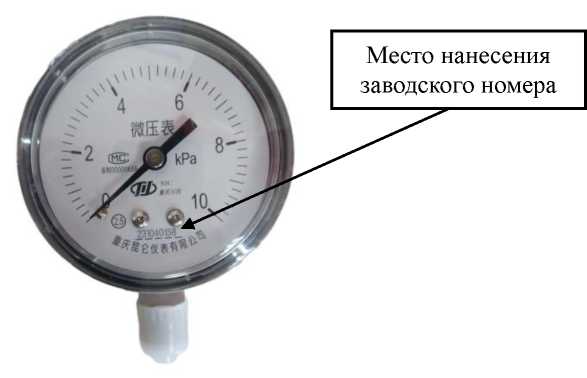

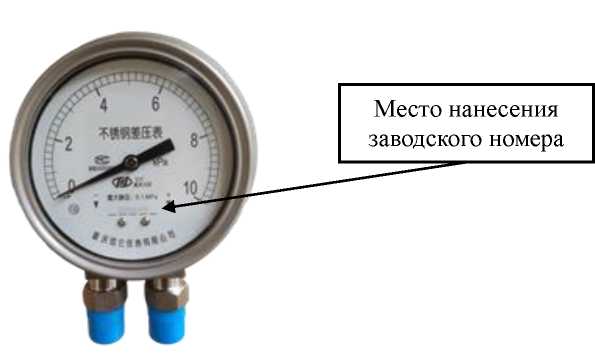

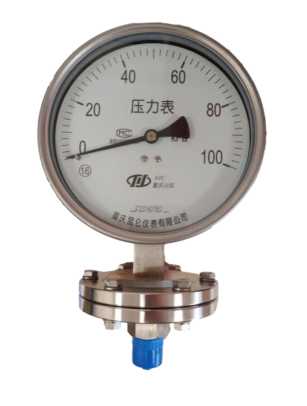

Внешний вид манометров представлен на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 2.

Пломбирование манометров не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия эксплуатации: - температура окружающего воздуха,	от +15 до +25
- относительная влажность, %, не более	85
- атмосферное давление, мм рт.ст.	от 720 до 780
Рабочий диапазон температур окружающего воздуха, - исполнение без заполнения демпфирующей жидкостью	от -60 до +70
- исполнение с заполнением демпфирующей жидкостью	от -55 до +70
Габаритные размеры (Диаметр корпуса^ширина^высота), мм, не более: - YE-60	68x43x98
- YP(N)-100, YE(N)-100	160x160x185
- YP(N)-150, YE(N)-150	160x160x185
- YE-160	161x53x202
Масса без заполнения демпфирующей жидкостью, кг, не более:	3,5
Масса с заполнением демпфирующей жидкостью, кг, не более:	4,0
Средняя наработка на отказ, ч, не менее	80000
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Манометр	Модификация в соответствии с заказом	1 шт.
Паспорт	—	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Методы измерений» паспорта манометра.

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай.

Правообладатель

CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай

Адрес юридического лица: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C

Телефон: +86-023-58803316

Web-сайт: www.kunlunyb.com

Изготовитель

CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай

Адрес: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C Телефон: +86-023-58803316

Web-сайт: www.kunlunyb.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

• 2 - диаметр шкалы

М - присоединение к процессу

Н - антикоррозийное исполнение

• 3 Дополнительная оснастка (по заказу)

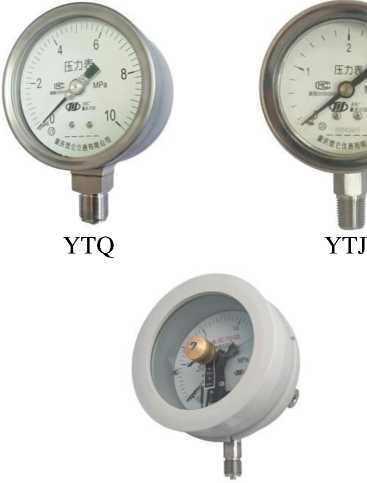

Внешний вид манометров представлен на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 2.

Пломбирование корпусов манометров осуществляется в виде навесной пломбы. Место пломбирования указано на рисунке 3.

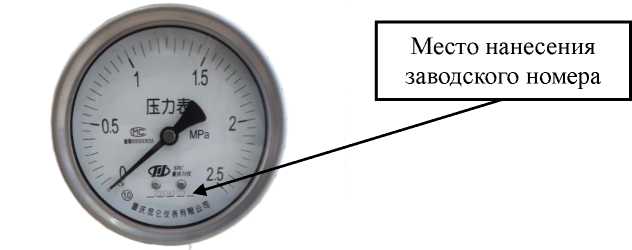

Рисунок 2 - Место нанесения заводского номера

Место

пломбирования

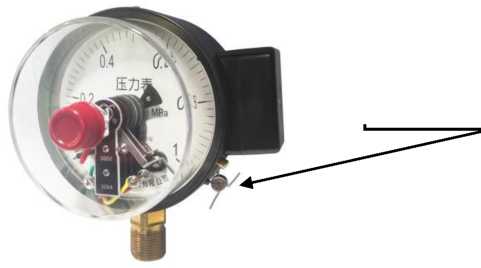

Рисунок 3 - Пломбирование

Метрологические и технические характеристики

Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 3.

Таблица 1 - Диапазоны

Модификация	Диапазоны измерений, МПа 1)’2)
YTH(N)-100, YTH(N)-114, YTH(N)-150, YTH(N)-160, YTH(N)-200, YTH(N)-250, YTQ(N)-100, YTQ(N)-160, YQS-4.5, YX-100, YXCH(N)-100, YXCH(N)-150, YXZH(N)-100, YXZH(N)-150, YXG(N)-100, YXG(N)-150, YXCB-100, YXCB-150, YXZB-100,YXZB-150	от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1;	от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16;	от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250
YTH(N)-60, YXH(N)-60, YXCH(N)-60	от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1;	от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10;	от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100
YQF(N)-40, YQF(N)-50, YTJ-40, YTJ-50, YCS(N)-100, YCS(N)-150	от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4;	от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5;	от 0 до 4; от 0 до 6; от 0 до 10
Y-100M3, YTH(N)-60M3, YTH(N)-100M3,	от 0 до 0,1;	от 0 до 1;	от 0 до 10;

Модификация	Диапазоны измерений, МПа 1)’2)
YTH(N)-150M3, YTQ(N)-60M3, YTQ(N)-100M3, YTQ(N)-150M3, YQS-60M3, YQS-100M3, YQS-150М3, YX-60M3, YX-100M3, YX-150M3	от 0 до 0,16; от 0 до 1,6; от 0 до 16; от 0 до 0,25; от 0 до 2,5; от 0 до 25; от 0 до 0,4; от 0 до 4;    от 0 до 40; от 0 до 0,6; от 0 до 6;    от 0 до 60
Примечания: 1) Конкретное значение указано в паспорте манометра; 2) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации. Диапазон установок приборов с сигнализирующим устройством составляет от 0 % до 100 % диапазона измерений.

Таблица 2 -

Наименование характеристики	Модификация	Значения
Пределы   допускаемой основной   приведенной погрешности измерений давления, % от диапазона измерений 1)	YTH(N)-100, YTH(N)-114, YTH(N)-150, YTH(N)-160, YTH(N)-200, YTH(N)-250, YTQ(N)-100, YTQ(N)-160, YQS-4.5, YX-100, YXCH(N)-100, YXCH(N)-150, YXZH(N)-100, YXZH(N)-150, YXG(N)-100, YXG(N)-150, YXCB-100, YXCB-150, YXZB-100, YXZB-150 YCS(N)-100, YCS(N)-150, Y-100M3, YTH(N)-100M3, YTH(N)-150M3, YTQ(N)-100M3, YTQ(N)-150M3, YQS-100M3, YQS-150M3, YX-100M3, YX-150M3	±1,0; ±1,6; ±2,5
	YTH(N)-60, YXH(N)-60, YXCH(N)-60, YQF(N)-40, YQF(N)-50, YTJ-40, YTJ-50, YTH(N)-60M3, YTQ(N)-60M3, YQS-60M3, YX-60M3	±1,6; ±2,5
Вариация показаний, % 1)	YTH(N)-100, YTH(N)-114, YTH(N)-150, YTH(N)-160, YTH(N)-200, YTH(N)-250, YTQ(N)-100, YTQ(N)-160, YQS-4.5, YX-100, YXCH(N)-100, YXCH(N)-150, YXZH(N)-100, YXZH(N)-150, YXG(N)-100, YXG(N)-150, YXCB-100, YXCB-150, YXZB-100, YXZB-150 YCS(N)-100, YCS(N)-150, Y-100M3, YTH(N)-100M3, YTH(N)-150M3, YTQ(N)-100M3, YTQ(N)-150M3, YQS-100M3, YQS-150M3, YX-100M3, YX-150M3	1,0; 1,6; 2,5
	YTH(N)-60, YXH(N)-60, YXCH(N)-60, YQF(N)-40, YQF(N)-50, YTJ-40, YTJ-50, YTH(N)-60M3, YTQ(N)-60M3, YQS-60M3, YX-60M3	1,6; 2,5
Пределы   допускаемой дополнительной погрешности, вызванной отклонением температуры         от нормальных условий, % от диапазона измерений / 10 °C	все модификации	±0,4
Примечания: 1) Конкретное значение указано в паспорте манометра. Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства

манометров приведены к разнице между верхними и нижними пределами измерения ±3,5 %.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Габаритные размеры (Диаметр корпуса^ширина^высота), мм, не более	Масса, кг, не более
YTH(N)-60	65x34x96	0,23
YTH(N)-100	101x54x138	0,75
YTH(N)-114	117x54x156	1,00
YTH(N)-150	150x54x195	1,50
YTH(N)-160	161x54x202	1,60
YTH(N)-200	200x51x242	2,40
YTH(N)-250	250x51x290	3,50
YTQ(N)-100	100x58x138	1,00
YTQ(N)-160	163x75x208	1,60
YQS-4.5	150x83x180	1,20
YX-100	121x105x146	0,90
YXH(N)-60	64x61x92	0,32
YXCH(N)-60	64x61x92	0,32
YXCH(N)-100	144x110x140	1,30
YXCH(N)-150	193x110x190	1,80
YXZH(N)-100	144x110x140	1,30
YXZH(N)-150	193x110x190	1,80
YXG(N)-100	144x110x140	1,30
YXG(N)-150	193x110x190	1,80
YXCB-100	126x139x165	2,35
YXCB-150	169x147x208	3,80
YXZB-100	126x139x165	2,35
YXZB-150	169x147x208	3,80
YQF(N)-40	47x27x74	0,09
YQF(N)-50	58x29x82	0,12
YTJ-40	47x26x68	0,09
YTJ-50	58x29x82	0,12
YCS(N)-100	101x85x140	1,38
YCS(N)-150	150x85x190	2,50
Y-100M3	101x360x360	20,00
YTH(N)-60M3	64x360x360	20,00
YTH(N)-100M3	101x360x360	20,00
YTH(N)-150M3	150x360x360	20,00
YTQ(N)-60M3	64x360x360	20,00
YTQ(N)-100M3	101x360x360	20,00
YTQ(N)-150M3	150x360x360	20,00
YQS-60M3	64x360x360	20,00
YQS-100M3	101x360x360	20,00
YQS-150M3	150x360x360	20,00
YX-60M3	64x360x360	20,00
YX-100M3	101x360x360	20,00

Наименование характеристики	Габаритные размеры (Диаметр корпуса^ширина^высота), мм, не более	Масса, кг, не более
YX-150M3	150x360x360	20,00
Напряжение питания, В 1) - YX, YXH, YXCH, YXCB		220/380
- YXZH, YXZB		24
- YXG		8
Нормальные условия измерений:
температура окружающей среды, °С		от +15 до +25
относительная влажность, %, не более		85
атмосферное давление, кПа		от 84,0 до 106,7
Рабочий диапазон температур окружающего воздуха,
- исполнение без заполнения демпфирующей жидкостью		от -60 до +70
- исполнение с заполнением демпфирующей жидкостью		от -55 до +70
Средняя наработка на отказ, ч		80000
Средний срок службы приборов, лет, не менее		8
Примечания: 1) Для манометров с электрическим контактом (с сигнализирующим устройством).
Количество срабатываний контактов сигнализирующего устройства, не менее 30000 раз.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Манометр	Модификация в соответствии с заказом	1 шт.
Паспорт	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Методы измерений» паспорта манометра.

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай.

Правообладатель

CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай

Адрес: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C

Телефон: +86-023-58803316

Web-сайт: www.kunlunyb.com

Изготовитель

CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай

Адрес: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C Телефон: +86-023-58803316

Web-сайт: www.kunlunyb.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес юридического лица: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2024 г. № 1436

Регистрационный № 92396-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры дифференциальные CY

Назначение средства измерений

Манометры дифференциальные CY (далее - манометры) предназначены для измерений разности давлений газообразных или жидких измеряемых сред.

Описание средства измерений

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки манометра.

Манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла, помещенных в металлический корпус.

Манометры изготавливаются в 3 модификациях, отличающихся исполнением, метрологическими и техническими характеристиками.

В целях повышения виброустойчивости корпуса манометров могут заполняться демпфирующей жидкостью.

Структура условного обозначения манометров:

CYP(N)-1 H/М 2

CYM - манометр дифференциальный с одинарной мембраной CYP - манометр дифференциальный с двойной мембраной CYE - манометр дифференциальный с мембранной коробкой N - заполнение демпфирующей жидкостью--------------

• 1 - диаметр циферблата---------------------------------

H - антикоррозийное исполнение-----------------------

М - присоединение к процессу--------------------------

• 2 - дополнительная оснастка (по заказу)

Фотографии внешнего вида манометров приведены на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 2.

Пломбирование корпусов манометров не предусмотрено.

Рисунок 2 - Место нанесения заводского номера

Метрологические и технические характеристики

Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % ¹⁾

Вариация показаний, % ¹⁾ Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Нормальные условия эксплуатации: - температура окружающего воздуха,	от +15 до +25
- относительная влажность, %, не более	90
- атмосферное давление, мм рт.ст.	от 720 до 780
Рабочий диапазон температур окружающего воздуха, - исполнение без заполнения демпфирующей жидкостью	от -60 до +70
- исполнение с заполнением демпфирующей жидкостью	от -55 до +70
Габаритные размеры (диаметр циферблата^ширина^высота), мм, не более: - CYP(N)-100H, CYP(N)-100H/M2, CYM(N)-100H, CYM(N)-100H/M2	150x168x150
- CYP(N)-150H, CYP(N)-150H/M2, CYM(N)-150H, CYM(N)-150H/M2	150x168x305
- CYE-114H	155x53x185
- CYE-160H	160x52x232
Масса без заполнения демпфирующей жидкостью, кг, не более: - CYP-100H, CYP-100H/M2, CYM-100H, CYM-100H/M2	6,5
- CYP-150H, CYP-150H/M2, CYM-150H, CYM-150H/M2	6,8
- CYE-114H	1,1
- CYE-160H	1,4
Масса с заполнением демпфирующей жидкостью, кг, не более: - CYP(N)-100H, CYP(N)-100H/M2, CYM(N)-100H, CYM(N)-100H/M2	7,1
- CYP(N)-150H, CYP(N)-150H/M2, CYM(N)-150H, CYM(N)-150H/M2	7,4
Средняя наработка на отказ, ч, не менее	80000
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится типографским способом на титульный лист паспорта или циферблат манометра.

Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование	Обозначение	Количество
Манометр	Модификация в соответствии с заказом	1 шт.
Паспорт	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Методы измерений» паспорта манометра.

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия фирмы CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай/

Правообладатель

CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай

Адрес: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C

Телефон: +86-023-58803316

Web-сайт: www.kunlunyb.com

Изготовитель

CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай

Адрес: WANZHOU JINGKAI DISTRICT NO.6. SOUTH RING RD., WANZHOU DISTRICT. CHONGOING. P.R.C Телефон: +86-023-58803316

Web-сайт: www.kunlunyb.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес юридического лица: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

---
