МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 февраля 2020 г.

334

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 56728 «Система измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока № 3 Ростовской АЭС» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ГК «Росатом» от 3 февраля 2020 г. № 1-8.16/4413, приказываю:

  • 1. Внести изменения в описание типа на систему измерительную в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока № 3 Ростовской АЭС, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений под номером 58418-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

  • 2. Установить методику поверки по документу МП 58418-14 «Система

измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока № 3 Ростовской АЭС» с изменением №  1, утвержденному ФГУП «ВНИИМС»

26 декабря 2019 г.

  • 3. Переоформить свидетельство об утверждении типа № 56728 «Система измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока № 3 Ростовской АЭС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 58418-14, в связи с внесением изменений в методику поверки.

  • 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                  С.С. Голубев

г                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; O0E1O36E1BO7EQFB8OEA118900BCB6D090

Кону выдан: Голубев Сергей Сергеевич

Действителен: с 06,11.2019 до 06.11.2020

Приказ Росстандарта №334 от 18.02.2020, https://oei-analitika.ru

\_____________




Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «18» февраля 2020 г. № 334

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока № 3 Ростовской АЭС

Назначение средства измерений

Система измерительная в составе управляющей системы безопасности по технологическим параметрам энергоблока № 3 Ростовской АЭС (далее - ИС УСБТ) предназначена для измерений значений следующих технологических параметров: активной электрической мощности, напряжения постоянного и переменного электрического тока, силы переменного электрического тока, частоты переменного электрического тока, концентрации борной кислоты в технологических жидкостях, давления технологических жидкостей и газообразных сред, разности давлений технологических жидкостей и газообразных сред, расхода технологических жидкостей, уровня технологических жидкостей, температуры технологических жидкостей, газообразных сред и металлов.

Описание средства измерений

ИС УСБТ выделяется на функциональном уровне в составе управляющей системы безопасности по технологическим параметрам. Принцип действия ИС УСБТ основан на измерении значений технологических параметров, преобразовании этих значений в электрические сигналы и последующем преобразовании в цифровые сигналы, а также отображении и архивировании измерительной информации.

Измерительные каналы (ИК) ИС УСБТ состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной (электрической) части (ВИК), включающей в себя измерительные и вычислительные компоненты, средства обработки, хранения и отображения измерительной информации.

ПИП и ВИК соединяются проводными линиями связи.

В состав первичной части ИК ИС УСБТ входят следующие ПИП, осуществляющие преобразование измеряемых величин в электрические сигналы:

- датчики давления ТЖИУ406-М100-АС (регистрационный номер в Федеральном информационном фонде (рег. №) 47462-11, 47462-16), Элемер-АИР-30-А (рег. № 37668-13), Сапфир-22ЕМ (рег. № 46376-11), манометры электронные ЭКМ-2005А (рег. № 40713-09, 40713-14), в ИК расхода используются также стандартные сужающие устройства (СУ) по ГОСТ 8.586-2005;

- концентратомеры бора НАР-12М (рег. № 14177-11);

- преобразователи термоэлектрические (ТП) KTL-01 (рег. № 20260-00);

- термопреобразователи сопротивления (ТС) ТСП-01 (рег. № 13997-13), ТСП-03 (рег. № 14454-13), ТСП-06 (рег. № 14457-13), СП-01, СП-02, СМ-01, СМ-02 (рег. № 20261-00), ТСП-1088-АС (рег. № 43453-09), ТСП 9203 (рег. № 50071-12), а также регистраторы многоканальные технологические РМТ59 (рег. № 29934-15), преобразующие сигналы от ТС;

- преобразователи измерительные напряжения постоянного тока Е857/3 (рег. № 9506-13, 9506-18);

- трансформаторы тока (ТТ) ТОЛ-СЭЩ-10 (рег. № 32139-11) и трансформаторы напряжения (ТН) ЗНОЛ-СЭЩ-6-1 (рег. № 55024-13) в совокупности с преобразователями измерительными (ИП) мощности трехфазных сетей ФЕ1883-АД (рег. № 43479-09), силы переменного тока ФЕ1854-АД и напряжения переменного тока ФЕ1855-АД (рег. № 28136-04), частоты переменного тока ФЕ1858-АД (рег. № 28653-05).

В состав ВИК входят следующие измерительные и вычислительные компоненты, средства обработки, хранения и отображения измерительной информации:

- средства программно-технические ТПТС-ЕМ (рег. № 44937-10);

- блоки БСОУТ2, БСО10, БСО75, БСА Т, БСОТС, БСА ТС, БВА Н, БВА Т из состава комплексов технических средств непрограммируемой логики КТС НПЛ (рег. № 61252-15);

- амперметры и вольтметры цифровые Ф1762-АД (рег. № 24760-13);

- амперметры и вольтметры дискретно-аналоговые Ф1761-АД (рег. № 24539-08, 24539-13);

- автоматизированные рабочие места (АРМ) операторов.

ИС УСБТ реализует следующие функции:

- измерение технологических параметров реакторной установки, проверка нахождения всех измеряемых параметров в пределах установленных норм (уставок), выдача предупредительных и аварийных сигналов;

- отображение измерительной информации на блочном пункте управления (БПУ) и резервном пункте управления (РПУ), а также ее передача в цифровом виде в систему верхнего блочного уровня (СВБУ) и архивирование измеренных значений.

Приказ Росстандарта №334 от 18.02.2020, https://oei-analitika.ru
Приказ Росстандарта №334 от 18.02.2020, https://oei-analitika.ru

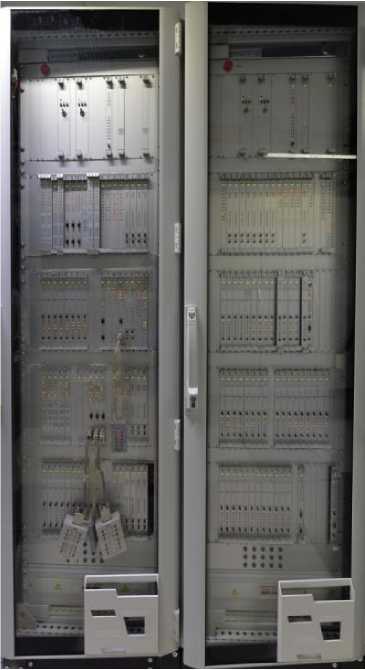

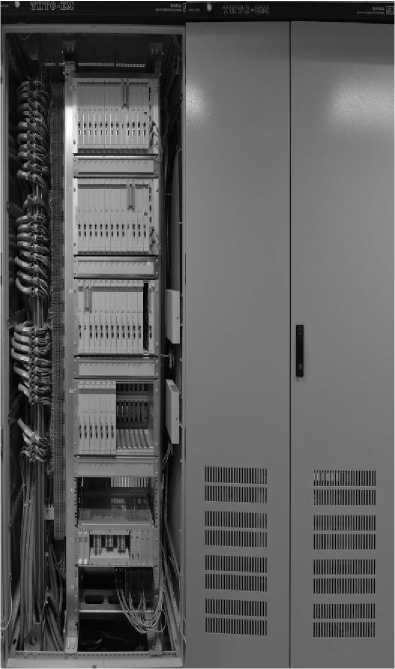

Рисунок 1 - Общий вид электротехнических шкафов ИС УСБТ (со средствами программно-техническими ТПТС-ЕМ - слева, с измерительными компонентами из состава КТС НПЛ - справа)

Пломбирование системы не предусмотрено.

Программное обеспечение

Метрологически значимым для ИС УСБТ является программное обеспечение (ПО) ТПТС-ЕМ, блоков БСОУТ2, БСО10, БСО75, БСА Т, БСОТС, БСА ТС, БВА Н, БВА Т, ПО показывающих приборов (ПП) Ф1762-АД, Ф1761-АД и ПО ПИП.

Встроенное микропрограммное ПО всех ПИП, ПП и модулей ТПТС-ЕМ загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

ПО блоков БСОУТ2, БСО10, БСО75, БСА Т, БСОТС, БСА ТС, БВА Н, БВА Т устанавливается в энергонезависимую память в производственном цикле на заводе-изготовителе и не может быть модифицировано в составе блока. Конструкция КТС НПЛ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Модификация метрологически незначимой части ПО блоков может быть выполнена только авторизованным представителем завода-изготовителя с помощью стендового оборудования и специального заводского ПО, защищенного паролем.

Для защиты электротехнических шкафов ИС УСБТ с установленными в них компонентами ВИК предусмотрено закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1а - Идентификационные данные модулей ТПТС-ЕМ и блоков КТС НПЛ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТПТС52-2.1722

ТПТС52-2.1731

ПЮИЖ

0.000.182

ПЮИЖ

0.000.224

ПЮИЖ

0.000.225

Номер версии (идентификационный номер) ПО

S.01

S.51

3.6

3.8

3.11

Цифровой идентификатор ПО

-

Таблица 1б - Идентификационные данные модулей ТПТС-ЕМ и блоков КТС НПЛ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПЮИЖ

0.000.226

ПЮИЖ

0.000.232

ПЮИЖ

0.000.250

ПЮИЖ

0.000.249

ПЮИЖ

0.000.234

Номер версии (идентификационный номер) ПО

3.5

4.0

4.0

3.12

4.0

Цифровой идентификатор ПО

-

Примечание - номер версии ПО блока КТС НПЛ может быть выше указанного в случае модификации его метрологически незначимой части представителем завода-изготовителя

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики ИК давления технологических жидкостей и газообразных сред, разности давлений технологических жидкостей и газообразных сред, расхода технологических жидкостей, уровня технологических жидкостей, напряжения переменного и постоянного электрического тока, частоты переменного электрического тока

Наименование измеряемого параметра (группы ИК)

Диапазон измерений 1

ПИП

ВИК

Границы интервала Yик или пределы Yll.UIC допускаемой приведенной погрешности ИК 2

Тип

Выходной сигнал (входной сигнал ВИК)

Пределы допускаемой основной и дополнительной приведенной погрешности 2

Состав и выходные сигналы компонентов

Границы интервала Yвик или пределы Yll.lSUIC допускаемой приведенной погрешности 2

1

2

3

4

5

6

7

8

Давление технологических жидкостей / газообразных сред

от -1 до +250 кгс/см2,

от -80 до +630 кгс/м2

ТЖИУ406-

М100-АС (ДИВ, ДИ, ДД)

от 4 до 20 мА

Yосн = ±0,25 %,

Удоп.с.10 = ±0,25 % (Xn = Dunn)

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yn.iiuic = ±0,4 % (Xn = Di ik)

Yик = ±0,7 % (Xn = Di ik)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,7 % (Xn = Di ik)

Yик = ±0,8 % (Xn = Di ik)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1761.5-АД-1 (отображение)

Yвик = ±3,0 % (Xn = Dhk)

Yик = ±3,0 % (Xn = Di ik)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1761.6-АД-1 (отображение)

Yвик = ±1,9 % (Xn = Di ik)

Yик = ±1,9 % (Xn = Di ik)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.5-АД-1 (отображение)

Yвик = ±0,7 % (Xn = Di ik)

Yик = ±0,8 % (Xn = Di ik)

=> БСОУТ2 (или БСО10, или

БСО75) => цифровой сигнал 16 бит в СВБУ

Yn.iiuic = ±0,3 % (Xn = Di ik)

Yик = ±0,6 % (Xn = Di ik)

1

2

3

4

5

6

7

8

Давление технологических жидкостей / газообразных сред

от -1

до +250 кгс/см2,

от -80

до +630 кгс/м2

ТЖИУ406-

М100-АС (ДИВ, ДИ, ДД)

от 4 до 20 мА

Yосн = ±0,25 %, Yдоn.с.10 = ±0,25 %

(Xn = Di и и 1)

=> БСОУТ2 (или БСО10, или БСО75) => 16 бит => БВА Н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,4 % (Xn = Dhk)

Yик = ±0,6 % (Xn = Dhk)

=> БСОУТ2 (или БСО10, или БСО75) => 16 бит => БВА Н => от 2 до 10 В => Ф1761.5-АД-1 (отображение)

Yвик = ±3,0 % (Xn = Dhk)

Yик = ±3,0 % (Xn = Dhk)

=> БСОУТ2 (или БСО10, или БСО75) => 16 бит => БВА Н => от 2 до 10 В => Ф1761.6-АД-1 (отображение)

Yвик = ±1,8 % (Xn = Dhk)

Yик = ±1,9 % (Xn = Dhk)

=> БСОУТ2 (или БСО10, или БСО75) => 16 бит => БВА Н => от 2 до 10 В => Ф1762.5-АД-1 (отображение)

Yвик = ±0,4 % (Xn = Dhk)

Yик = ±0,6 % (Xn = Dhk)

=> БСА Т => цифровой сигнал

24 бит в СВБУ

Yll.liUK = ±0,1 % (Xn = Dhk)

Yик = ±0,5 % (Xn = Dhk)

=> БСА Т =>24 бит => БВА Н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,3 % (Xn = Dhk)

Yик = ±0,5 % (Xn = Dhk)

1

2

3

4

5

6

7

8

Давление технологических жидкостей / газообразных сред

от -1 до +250 кгс/см2,

от -80 до +630 кгс/м2

ТЖИУ406-

М100-АС (ДИВ, ДИ, ДД)

от 4 до 20 мА

Yосн = ±0,50 %,

Удоп.с.10 = ±0,45 % (Xn = Di и и i)

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yii.buk = ±0,4 % (Xn = Dik)

Yuk = ±0,9 % (Xn = Di ik)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,7 % (Xn = Dik)

Yuk = ±1,1 % (Xn = Di ik)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1761.5-АД-1 (отображение)

Yвик = ±3,0 % (Xn = Di ik)

Yuk = ±3,5 % (Xn = Di ik)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1761.6-АД-1 (отображение)

Yвик = ±1,9 % (Xn = Di ik)

Yuk = ±2,1 % (Xn = Dik)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.5-АД-1 (отображение)

Yвик = ±0,7 % (Xn = Di ik)

Yuk = ±1,1 % (Xn = Dik)

=> БСОУТ2 (или БСО10, или

БСО75) => цифровой сигнал 16 бит в СВБУ

Yii.buk = ±0,3 % (Xn = Di ik)

Yuk = ±0,9 % (Xn = Dik)

=> БСОУТ2 (или БСО10, или БСО75) => 16 бит => БВА Н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Ybuk = ±0,4 % (Xn = Di ik)

Yuk = ±0,9 % (Xn = Dik)

=> БСОУТ2 (или БСО10, или БСО75) => 16 бит => БВА Н => от 2 до 10 В => Ф1761.5-АД-1 (отображение)

Ybuk = ±3,0 % (Xn = Di ik)

Yuk = ±3,5 % (Xn = Dik)

=> БСОУТ2 (или БСО10, или БСО75) => 16 бит => БВА Н => от 2 до 10 В => Ф1761.6-АД-1 (отображение)

Ybuk = ±1,8 % (Xn = Di ik)

Yuk = ±2,0 % (Xn = Dik)

1

2

3

4

5

6

7

8

Давление технологических жидкостей / газообразных сред

от -1

до +250 кгс/см2,

от -80

до +630 кгс/м2

ТЖИУ406-М100-АС (ДИВ, ДИ, ДД)

от 4 до 20 мА

Yосн = ±0,50 %,

Удоп.с.10 = ±0,45 % (Xn = Dunn)

=> БСОУТ2 (или БСО10, или БСО75) => 16 бит => БВА Н => от 2 до 10 В => Ф1762.5-АД-1 (отображение)

Yвик = ±0,4 % (Xn = Dik)

Yик = ±0,9 % (Xn = Dik)

=> БСА Т => цифровой сигнал 24 бит в

СВБУ

Yll.liUlC = ±0,1 % (Xn = Dik)

Yик = ±0,8 % (Xn = Dik)

=> БСА Т =>24 бит => БВА Н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,3 % (Xn = Dik)

Yик = ±0,9 % (Xn = Dik)

=> БСОУТ2 (или БСО75) => 16 бит =>

БВА Т => от 4 до 20 мА

Yn.iiuic = ±0,4 % (Xn = Dik)

Yик = ±0,9 % (Xn = Dik)

Давление технологических жидкостей

от 0 до 16 кгс/см2

ЭКМ-2005А

от 4 до 20 мА

Yосн = ±1,0 %,

Удоп.с.10 = ±0,4 % (Xn   Diiiiii)

=> ТЛТС52-2.1722 => цифровой сигнал

12 бит в СВБУ

Yn.iiuic = ±0,4 % (Xn = Dik)

Yик = ±1,4 % (Xn = Dik)

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Yn.iiuic = ±0,3 % (Xn = Dik)

Yик = ±1,3 % (Xn = Dik)

=> БСА Т => цифровой сигнал 24 бит в

СВБУ

Yll.liUlC = ±0,1 % (Xn = Dik)

Yик = ±1,3 % (Xn = Dik)

от 0 до 25 кгс/см2

ЭЛЕМЕР-

АИР-30

от 4 до 20 мА

Yосн = ±0,4 %,

= ±0,15 %

(Xn = Diiiiii)

=> ТЛТС52-2.1722 => цифровой сигнал

12 бит в СВБУ

Yn.iiuic = ±0,4 % (Xn = Dik)

Yик = ±0,7 % (Xn = Dik)

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Yn.iiuic = ±0,3 % (Xn = Dik)

Yик = ±0,6 % (Xn = Dik)

от 0

до 100 кгс/см2

Сапфир-

22ЕМ-ДИ

от 4 до 20 мА

Yосн = ±0,50 %,

= ±0,45 % (Xn = Diiiiii)

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Yn.iiuic = ±0,3 % (Xn = Dik)

Yик = ±0,9 % (Xn = Dik)

=> БСОУТ2 => 16 бит => БВА Н => от 2 до 10 В => Ф1761.5-АД-1 (отображение)

Yвик = ±3,0 % (Xn = Dik)

Yик = ±3,5 % (Xn = Dik)

Разность давлений технологичес ких жидкостей / газообразных сред

от 0 до

25 кгс/см2

ТЖИУ406ДД -М100-АС

от 4 до 20 мА

Yосн = ±0,50 %,

= ±0,45 % (Xn = Diiiiii)

=> ТЛТС52-2.1722 => цифровой сигнал

12 бит в СВБУ

Yn.iiuic = ±0,4 % (Xn = Dik)

Yик = ±0,9 % (Xn = Dik)

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Yn.iiuic = ±0,3 % (Xn = Dik)

Yик = ±0,9 % (Xn = Dik)

=> БСА Т => цифровой сигнал 24 бит в

СВБУ

Yll.liUlC = ±0,1 % (Xn = Dik)

Yик = ±0,8 % (Xn = Dik)

1

2

3

4

5

6

7

8

Расход технологических

3

жидкостей 3

от 0 до

4000 м3

ТЖИУ406ДД

-М100-АС + СУ по

ГОСТ

8.586.1-2005

от 4 до 20 мА

Yoch = ±0,25 %,

Ygon.c.io = ±0,25 %

+погрешность, вносимая СУ (Xn Dinin)

=> ТПТС52-2.1722 => цифровой сигнал

12 бит в СВБУ

Yii.isuk = ±0,4 % (Xn = Di ik)

Yuk = ±3,0 % (Xn = Dhk)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1761.6-АД-1 (отображение)

Yвик = ±1,9 % (Xn = Di ik)

Yuk = ±4,0 % (Xn = Dhk)

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Yii.isuk = ±0,3 % (Xn = Dhk)

Yuk = ±3,0 % (Xn = Dhk)

=> БСОУТ2 => 16 бит =>

БВА Н => от 2 до 10 В => Ф1761.6-АД-1 (отображение)

Ybuk = ±1,8 % (Xn = Dhk)

Yuk = ±4,0 % (Xn = Dhk)

Yoch = ±0,50 %, Ygon.c.lO = ±0,45 % +погрешность, вносимая СУ (Xn = Dnin)

=> ТПТС52-2.1722 => цифровой сигнал

12 бит в СВБУ

Yn.BUK = ±0,4 % (Xn = Dhk)

Yuk = ±3,0 % (Xn = Dhk)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Ybuk = ±0,7 % (Xn = Dhk)

Yuk = ±3,0 % (Xn = Dhk)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1761.6-АД-1 (отображение)

Ybuk = ±1,9 % (Xn = Dhk)

Yuk = ±4,0 % (Xn = Dhk)

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Yn.BUK = ±0,3 % (Xn = Dhk)

Yuk = ±3,0 % (Xn = Dhk)

=> БСОУТ2 => 16 бит => БВА Н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Ybuk = ±0,4 % (Xn = Dhk)

Yuk = ±3,0 % (Xn = Dhk)

=> БСОУТ2 => 16 бит => БВА Н => от 2 до 10 В => Ф1761.6-АД-1 (отображение)

Ybuk = ±1,8 % (Xn = Dhk)

Yuk = ±4,0 % (Xn = Dhk)

=> БСА Т => цифровой сигнал 24 бит в

СВБУ

Yn.BUK = ±0, 1 % (Xn = Dhk)

Yuk = ±3,0 % (Xn = Dhk)

=> БСА Т =>24 бит => БВА Н => от 2 до

10 В => Ф1761.6-АД-1 (отображение)

Ybuk = ±1,8 % (Xn = Dhk)

Yuk = ±4,0 % (Xn = Dhk)

Продолжение таблицы 2

1

2

3

4

5

6

7

8

Уровень технологических жидкостей

от 0 до

1000 см

ТЖНУ406ДД

-М100-АС

от 4 до 20 мА

Yoch = ±0,25 %,

Ygon.c.io = ±0,25 % (Xn = Dm)

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yii.isuk = ±0,4 % (Xn = Dhk)

Yuk = ±0,7 % (Xn = Dhk)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.7-АД-1 (отображение)

Yвик = ±0,7 %,

Yвик = ±3,0 % 4 (Xn = Dhk)

Yuk = ±0,8 %,

Yuk = ±3,0 % 4 (Xn = Dhk)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1761.5-АД-1 (отображение)

Yвик = ±3,0 % (Xn = Dhk)

Yuk = ±3,0 % (Xn = Dhk)

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Yii.isuk = ±0,3 % (Xn = Dhk)

Yuk = ±0,6 % (Xn = Dhk)

=> БСОУТ2 => 16 бит => БВА Н => от 2 до 10 В => Ф1762.7-АД-1 (отображение)

Ybuk = ±0,4 %,

Ybuk = ±3,0 % 4 (Xn = Dhk)

Yuk = ±0,6 %,

Yuk = ±3,0 % 4 (Xn = Dhk)

=> БСОУТ2 => 16 бит => БВА Н => от 2 до 10 В => Ф1761.5-АД-1 (отображение)

Ybuk = ±3,0 % (Xn = Dhk)

Yuk = ±3,0 % (Xn = Dhk)

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yn.BUK = ±0,1 % (Xn = Dhk)

Yuk = ±0,5 % (Xn = Dhk)

=> БСА Т =>24 бит => БВА Н => от 2 до 10 В => Ф1762.7-АД-1 (отображение)

Ybuk = ±0,3 %,

Ybuk = ±2,9 % 4 (Xn = Dhk)

Yuk = ±0,5 %,

Yuk = ±3,0 % 4 (Xn = Dhk)

Yoch = ±0,50 %,

Ygon.c.lO = ±0,45 % (Xn   Dllllll)

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yn.BUK = ±0,4 % (Xn = Dhk)

Yuk = ±0,9 % (Xn = Dhk)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.7-АД-1 (отображение)

Ybuk = ±0,7 %,

Ybuk = ±3,0 % 4 (Xn = Dhk)

Yuk = ±1,1 %,

Yuk = ±3,5 % 4 (Xn = Dhk)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1761.5-АД-1 (отображение)

Ybuk = ±3,0 % (Xn = Dhk)

Yuk = ±3,5 % (Xn = Dhk)

Продолжение таблицы 2

1

2

3

4

5

6

7

8

Уровень технологических жидкостей

от 0 до

1000 см

ТЖНУ406ДД-

М100-АС

от 4 до 20 мА

Yосн = ±0,50 %,

Удоп.с.10 = ±0,45 % (Xn = Di и и i)

=> БСОУТ2 => цифровой сигнал

16 бит в СВБУ

Yn.iiuic = ±0,3 % (Xn = Dhk)

Yик = ±0,9 % (Xn = Dhk)

=> БСОУТ2 => 16 бит => БВА Н => от 2 до 10 В => Ф1762.7-АД-1 (отображение)

Yвик = ±0,4 %,

Yвик = ±3,0 % 4 (Xn = Dhk)

Yик = ±0,9 %,

Yик = ±3,5 % 4 (Xn = Dhk)

=> БСОУТ2 => 16 бит => БВА Н => от 2 до 10 В => Ф1761.5-АД-1 (отображение)

Yвик = ±3,0 % (Xn = Dhk)

Yик = ±3,5 % (Xn = Dhk)

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yll.liUlC = ±0,1 % (Xn = Dhk)

Yик = ±0,8 % (Xn = Dhk)

=> БСА Т =>24 бит => БВА Н => от 2 до 10 В => Ф1762.7-АД-1 (отображение)

Yвик = ±0,3 %,

Yвик = ±2,9 % 4 (Xn = Dhk)

Yик = ±0,9 %,

Yик = ±3,5 % 4 (Xn = Dhk)

ЭЛЕМЕР-

АНР-30

от 4 до 20 мА

Yосн = ±0,4 %,

Удоп.с.10 = ±0,15 % (Xn = Di ii ii i)

=> TiTC52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yn.iiuic = ±0,4 % (Xn = Dhk)

Yик = ±0,7 % (Xn = Dhk)

=> БСОУТ2 => цифровой сигнал

16 бит в СВБУ

Yn.iiuic = ±0,3 % (Xn = Dhk)

Yик = ±0,6 % (Xn = Dhk)

Напряжение переменного электрического тока на секциях

от 0 до 500 В

ФЕ1855-АД

от 4 до 20 мА

Yосн = ±0,5 % (Xn = Dhk)

=> Т11ТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yn.iiuic = ±0,4 % (Xn = Dhk)

Yii.uic = ±0,9 % (Xn = Dhk)

=> Т11ТС52-2.1722 => 12 бит =>

Тт,С52-2.1722 => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,7 % (Xn = Dhk)

Yик = ±0,9 % (Xn = Dhk)

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yll.liUlC = ±0,1 % (Xn = Dhk)

Yii.uic = ±0,6 % (Xn = Dhk)

=> БСА Т =>24 бит => БВА Н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,3 % (Xn = Dhk)

Yик = ±0,7 % (Xn = Dhk)

Продолжение таблицы 2

1

2

3

4

5

6

7

8

Напряжение постоянного электрического тока на ЩПТ

от 0 до 250 В

Е857/3

от 4 до 20 мА

Yосн = ±0,5 %

(Xn = 20 мА)

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yп.вик = ±0,4 % (Xn = Dm)

Yп.ик = ±1,0 %

(Xn = Бик)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,7 % (Xn = Dm)

Yик = ±1,0 % (Xn = Бик)

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yп.вик = ±0, 1 % (Xn = Dm)

Yп.ик = ±0,8 % (Xn = Бик)

=> БСА Т => 24 бит => БВА Н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,3 % (Xn = Иик)

Yик = ±0,8 % (Xn = Бик)

Частота на секции

от 45 до 55 Гц

ФЕ1858-АД

от 4 до 20 мА

Yосн = ±0,02 % (Xn = 55 Гц)

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yп.вик = ±0,4 % (Xn = Иик)

Yп.ик = ±0,5 % (Xn = Бик)

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,7 %

(Xn = Иик)

Yик = ±0,7 % (Xn = Бик)

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yп.вик = ±0, 1 % (Xn = Иик)

Yп.ик = ±0,3 % (Xn = Бик)

=> БСА Т => 24 бит => БВА Н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,3 %

(Xn = Иик)

Yик = ±0,3 % (Xn = Бик)

Примечания

  • 1 Указаны нижняя и верхняя границы возможных диапазонов измерений ИК. Диапазон измерений конкретного ИК может отличаться, но должен находиться в указанных границах. Нормирующим значением для расчета приведенной погрешности является фактический диапазон измерений D< конкретного ИК.

Диапазоны ИК давления указаны без учета индивидуальной поправки на давление гидростолба (без учета установки датчика относительно врезки). Диапазоны ИК уровня указаны без учета геодезии на врезки, и размещения уравнительных сосудов.

  • 2 Xn - нормирующее значение для приведенной погрешности;

Di ini [ - верхний предел измерений конкретного ПИП давления;

Yосн - пределы допускаемой основной приведенной погрешности ПИП;

Ydon.c.io - пределы допускаемой дополнительной приведенной погрешности ПИП на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации;

Yi^r - границы интервала допускаемой приведенной погрешности ВИК в условиях эксплуатации (P = 0,95);

Yп.вик - пределы допускаемой приведенной погрешности ВИК в условиях эксплуатации;

Yик - границы интервала допускаемой приведенной погрешности ИК в условиях эксплуатации (P = 0,95);

Yп.ик - пределы допускаемой приведенной погрешности ИК в условиях эксплуатации.

Для ВИК и ИК, погрешность которых складывается из двух составляющих, приведены значения Yп.вик и Yп.ик. Для ВИК и ИК, погрешность которых складывается из 3 и более составляющих, приведены значения Yвик и Yик, вычисленные с использованием документа МИ 3592-2017 «ГСИ. Методы определения метрологических характеристик средств измерений, применяемых в области использования атомной энергии».

Для ИК с выходами на вольтметры Ф1762-АД указаны границы интервала допускаемой приведенной погрешности по цифровому отсчёту при отображении значений измеренного параметра в максимальном диапазоне показаний вольтметра по цифровому отсчёту.

Для ИК с более узким (перенастроенным) диапазоном показаний вольтметра Ф1762-АД по цифровому отсчёту, ИК с Эик < Dnnn (ПИП настроен на нестандартный диапазон измерений) Yвик и Yик вычисляются по формулам:

Приказ Росстандарта №334 от 18.02.2020, https://oei-analitika.ru
Приказ Росстандарта №334 от 18.02.2020, https://oei-analitika.ru

где

n - количество измерительных компонентов, входящих в состав конкретного ВИК;

- пределы допускаемой приведенной погрешности k-го (k = 1..,n) измерительного компонента ВИК в условиях эксплуатации в процентах от Dhr,' равные ±0,38 % для ТПТС52-2.1722, ±0,25 % для БСОУТ2, БСО10 и БСО75, ±0,1 % для БСА Т, БВА Н и БВА Т, ±1,5 % для Ф1761.6-АД-1, ±2,5 % для Ф1761.5-АД-1 и Ф1762.7-АД-1 (дискретно-аналоговый отсчёт), ±0,5 % для ФЕ1855-АД, ±0,11 % для ФЕ1858-АД, ±0,625 % для Е857/3, уф1762 для вольтметров Ф1762-АД (цифровой отсчёт).

/         1-2 9       \

Г^-±(0.05 + 1^^100)%,

где

q - значение младшего разряда показаний Ф1762-АД;

Nk - верхняя граница Dhk;

Nh - нижняя граница Del

  • 3 В ИК расхода используется модификация датчиков давления, предназначенная для измерений разности давлений. Разность давлений на стандартных СУ пересчитывается в значения объемного, массового расхода в соответствии с ГОСТ 8.586-2005. Приведено предельное допускаемое значение приведенной погрешности для данного типа ИК. Характеристики точности каждого конкретного ИК определяются индивидуальным расчетом по ГОСТ 8.586-2005, зависящим от характеристик расходомерного узла.

  • 4 Значения погрешности при дискретно-аналоговом отсчете с дисплея вольтметра Ф1762.7-АД-1.

Таблица 3 - Метрологические характеристики ИК активной электрической мощности, напряжения и силы переменного электрического тока

Наименование измеряемого параметра (группы ИК)

Диапазон измерений

ПИП

ВИК

Границы интервала Зик допускаемой погрешности ИК 1

Тип

Выходной сигнал (входной сигнал ВИК)

Пределы допускаемой погрешности или класс точности 1

Состав и выходные сигналы компонентов

Границы интервала Yвик или пределы Yn^R допускаемой приведенной погрешности 1

1

2

3

4

5

6

7

8

Активная мощность Pтрансформатора / дизель-генератора / электродвигателя 2

от 0

до 8,3 МВт,

от 0 до 1557 кВт,

от 0 до 623 кВт

ЗНОЛ-СЭЩ-6-1

КТ 0,5 (6000/100) + ТОЛ-СЭЩ-10

КТ 0,5S (800/5 или 300/5) => от 0 до 125 В + от 0 до 5 А, (от 0 до 2,5 А или от 0 до 1 А) => ФЕ1883-АД

от 4 до 20 мА

ТН (ином = 6000 В): Зтн = ±0,50 % (в Di от 0,2/Лном до 1,2-ином), Зтн = ±1,0 % (в D2 от 0,02- ином до менее 0,20-ином и в D3 св. 1,20-ином до 1,25-ином);

ТТ (1ном = 800 А или

300 А): Зтт = ±0,50 % (в Di от 0,2 • Пом до 1,2'Пом), Зтт = ±0,75 % (в D2 от 0,05 -1ном до менее 0,2-1ном), Зтт = ±1,5 % (в D3 от 0,01 -1ном до менее 0,05 • Пом); ИП: Yосн = ±0,625 % (Xn = Dhk при Пом, ином)

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yn.вик = ±0,4 %

(Xn = Dhk)

Зик = ±1,5 %

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,7 % (Xn = Dhk)

Зик = ±1,6 %

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Yn.вик = ±0,3 % (Xn = Dhk)

Зик = ±1,5 %

=> БСОУТ2 => 16 бит => БВА н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,4 % (Xn = Dhk)

Зик = ±1,5 %

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yn.вик = ±0, 1 % (Xn = Dhk)

Зик = ±1,5 %

1

2

3

4

5

6

7

8

Напряжение переменного электрического тока на секциях

от 0 до 7,5 кВ

ЗНОЛ-СЭЩ-6-1 КТ 0,5

(6000/100) => от 0 до 125 В =>

ФЕ1855-АД

от 4 до 20 мА

ТН (ином=6000 В): Зтн = ±0,50 % (в Di от 0,2/Лном до 1,2-ином), Зтн = ±1,0 %

(в D2 от 0,02- ином до менее 0,20^ ином и в D3 св. 1,20-ином до 1,25-ином); Yип = ±0,5 % (Xn = Dhk)

=> тПтС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yii.isuk = ±0,4 % (Xn = Dhk)

Зик =

2 1 С5тн)2+ -

=> ТПТС52-2.1722 => 12 бит => тПтС52-2.1722 => от 2 до 10 В => Ф1762.3-

АД-1 (отображение)

Yвик = ±0,7 % (Xn = Dhk)

Зик

2   '   (®тв)2 +

= ±—•      /dhk\2%

V3 + 0,55 —^4

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yii.isuk = ±0,1 % (Xn = Dhk)

Зик =

2   '   (®тв)2 +

= ±-^-       /Оик\2<Уо

V3 + 0,26 —

=> БСА Т =>24 бит => БВА н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Ybuk = ±0,3 % (Xn = Dhk)

Зик =

2   '   (®тв)2 +

= ±—•      /dhk\2%

V3 + 0,28

■ '"„J

Сила переменного электрического тока дизель-генератора/ электродвигателя

от 0 до 0,8 кА,

от 0 до 150 А,

от 0

до 60 А

ТОЛ-СЭЩ-10 КТ 0,5S (800/5 или 300/5) => от 0 до 5 А (от 0 до 2,5 А или от 0 до 1 А) => ФЕ1854-АД

от 4 до 20 мА

ТТ (1ном=800 А или 300 А):

Зтт = ±0,50 % (в Di от 0,2 Ъом до 1,2-1ном),

Зтт = ±0,75 %

(в D2 от 0,05 -1ном до менее 0,2-1ном),

Зтт = ±1,5 %

(в D3 от 0,01 -1ном до менее 0,05-1ном);

Yип = ±0,5 % (Xn = Dhk)

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yn.BUK = ±0,4 % (Xn = Dhk)

Зик =

= ±^’(гтт)2+0-4(т^) %

=> ТПТС52-2.1722 => 12 бит => ТПТС52-2.1722 => от 2 до 10 В => Ф1762.3-

АД-1 (отображение)

Ybuk = ±0,7 % (Xn = Dhk)

Зик =

= ±^- GSttF+o,^^) ад

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Yn.BUK = ±0,3 % (Xn = Dhk)

Зик =

=±i- (атт)2+о,з2(^) % уЗ у}               'Лим !

1

2

3

4

5

6

7

8

Сила переменного электрического тока дизель-генератора / электродвигателя

от 0 до 0,8 кА,

от 0 до 150 А,

от 0

до 60 А

ТОЛ-СЭЩ-10 КТ 0,5S (800/5 или 300/5) => от 0 до 5 А (от 0 до 2,5 А или от 0 до 1 А) => ФЕ1854-АД

от 4 до 20 мА

ТТ (1ном=800 А, или 300 А):

ЗТТ = ±0,50 % (в Di от 0,2 Ъом до 1,2-1ном),

ЗТТ = ±0,75 % (в D2 от 0,05 -1ном до менее 0,2-1ном),

ЗТТ = ±1,5 %

(в D3 от 0,01-1ном до менее 0,05-1ном);

Yип = ±0,5 % (Xn = Иик)

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yп.вик = ±0,1 %

(Xn = Бик)

Зик =

Т     1----------------------------------2

= ~ (5ТТ)=+0,2б(^) %

V 3                      '■*нэм 7

=> БСА Т =>24 бит => БВА Н => от 2 до 10 В => Ф1762.3-АД-1 (отображение)

Yвик = ±0,3 % (Xn = Бик)

Зик =

= ±-^х- (атт)2+0,28(^) %

V 3               Ч:=и 7

Примечания

  • 1 Зтт и Зтн - соответственно пределы допускаемой относительной погрешности ТТ и ТН;

D1, D2 и D3 - соответственно поддиапазоны измерений 1,2 и 3 соответствующего ТТ или ТН;

1ном и ином - соответственно номинальные значения линейного первичного тока ТТ и первичного напряжения ТН;

Yип - пределы допускаемой основной приведенной погрешности измерительного преобразователя ФЕ1883-АД, ФЕ1854-АД или ФЕ1855-АД в условиях эксплуатации;

Xn - нормирующее значение для приведенной погрешности;

Бик - диапазон измерений ИК (Dk - верхняя граница, Dн - нижняя граница);

КТ - класс точности;

Yп.вик - пределы допускаемой приведенной погрешности ВИК в условиях эксплуатации;

Yi^r - границы интервала допускаемой приведенной погрешности ВИК в условиях эксплуатации (P = 0,95);

1изм и иизм - соответственно текущие значения линейных первичного тока ТТ и первичного напряжения ТН;

Зик - значение границ интервала допускаемой относительной погрешности (P = 0,95) ИК в условиях эксплуатации.

cosф - косинус угла между током и напряжением.

  • 2 Для ИК активной электрической мощности указаны значения Зик, которые достигаются в точке Dk при cosф = 0,8. Зик для других точек диапазона активной мощности (значений cosф, 1изм, А и иизм, В) рассчитывается по формуле:

    Приказ Росстандарта №334 от 18.02.2020, https://oei-analitika.ru

где Зтт - предел допускаемой относительной погрешности ТТ по ГОСТ 7746-2001 при значении 1изм, А в диапазоне от 0,01 •1ном до 1 ,2-1ном, для которого производится расчет Зик;

Зтн - предел допускаемой относительной погрешности ТН по ГОСТ 1983-2001 при значении иизм, В в диапазоне от 0,02-ином до 1,25-ином, для которого производится расчет Зик;

Зл.с - наибольшее (по модулю) значение относительной погрешности, обусловленной падением напряжения в проводной линии связи между ТН и ВИК;

©тт - предел допускаемой угловой погрешности ТТ (в минутах) по ГОСТ 7746-2001 при значении 1изм в диапазоне от 0,01 •1ном до 1,2<[ном, для которого производится расчет Зик;

©ти - предел допускаемой угловой погрешности ТН (в минутах) по ГОСТ 1983-2001 при значении иизм в диапазоне от 0,02-ином до 1,25•ином, для которого производится расчет Зик;

Dhk - значение выражено в МВт;

n - количество измерительных компонентов, входящих в состав конкретного ВИК;

cosф - значение косинуса угла между током и напряжением;

д/3 ^изм"Агзм«[—»                                                                  v»               v»                         v»                                         v»                                       о

= Pi, МВт - точка внутри диапазона измерений активной электрической мощности, для которой производится расчет Зик;

- пределы допускаемой приведенной погрешности k-го (k = 1..,n) измерительного компонента ВИК в условиях эксплуатации в процентах от Dhk, равные ±0,625 % для ФЕ1883-АД, ±0,38 % для ТПТС52-2.1722, ±0,25 % для БСОУТ2, ±0,1 % для БСА Т и БВА Н,      для вольтметров

Ф1762-АД (цифровой отсчёт);

УФ17Б2 = ± (о,05 +

%,

где

q - значение младшего разряда показаний амперметра Ф1762-АД по цифровому отсчету.

Таблица 4 - Метрологические характеристики ИК концентрации бора в технологических жидкостях

Наименование измеряемого параметра (группы ИК)

Диапазон измерений

ПИП

ИК

Пределы допускаемой абсолютной погрешности ИК в условиях

1, 2 эксплуатации 1, 2

Тип

Выходной сигнал (входной сигнал ВИК)

Пределы допускаемой основной и дополнительной приведенной погрешности 1

Состав и выходные сигналы компонентов

Пределы допускаемой приведенной погрешности 1 в условиях эксплуатации

Концентрация борной кислоты в технологических жидкостях

от 0 до 50 г/дм3

НАР-

12М-П

от 4 до 20 мА

Аосн = ±0,35 г/дм3 (в D1 от 0 до 12,5 г/дм3),

Аосн = ±0,65 г/дм3 (в D2 от 12,5 до 25,0 г/дм3),

Аосн = ±1,25 г/дм3 (в D3 от 25,0 до 50,0 г/дм3), Адоп.и.10 = ±(0,1- Аосн) г/дм3

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yп.вик = ±0,4 % (Xn = Dhk)

Ап.ик = ±0,55 г/дм3 (в D1),

Ап.ик = ±0,85 г/дм3 (в D2),

Ап.ик = ±1,45 г/дм3 (в D3)

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yп.вик = ±0,1 % (Xn = Dhk)

Ап.ик = ±0,4 г/дм3 (в Di),

Ап.ик = ±0,7 г/дм3 (в D2),

Ап.ик = ±1,3 г/дм3 (в D3)

от 0 до 20 г/дм3

НАР-

12М-Тр

от 4 до 20 мА

Аосн = ±0,35 г/дм3 (в D1 от 0 до 12,5 г/дм3),

Аосн = ±0,65 г/дм3 (в D2 от 12,5 до 20,0 г/дм3), Адоп.и.10 = ±(0,1- Аосн) г/дм3

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Yп.вик = ±0,4 % (Xn = Dhk)

Ап.ик = ±0,45 г/дм3 (в Di),

Ап.ик = ±0,75 г/дм3 (в D2)

=> БСА Т => цифровой сигнал 24 бит в СВБУ

Yп.вик = ±0,1 % (Xn = Dhk)

Ап.ик = ±0,4 г/дм3 (в Di),

Ап.ик = ±0,7 г/дм3 (в D2)

Примечания

  • 1 Xn - нормирующее значение для приведенной погрешности;

D1, D2 и D3 - соответственно поддиапазоны измерений 1,2 и 3;

Аосн - пределы допускаемой основной абсолютной погрешности ПИП;

Адоп.и.10 - пределы допускаемой дополнительной абсолютной погрешности ПИП на каждые 10 °С изменения температуры анализируемой среды от нормальной (25 °С) в пределах условий эксплуатации;

Yп.вик - пределы допускаемой приведенной погрешности ВИК в условиях эксплуатации;

Ап.ик - пределы допускаемой абсолютной погрешности ИК в условиях эксплуатации при нормальной температуре анализируемой среды.

  • 2 При отклонении температуры анализируемой среды (T, °C) от нормальной вычисляются пределы допускаемой абсолютной погрешности ИК Аик в условиях эксплуатации по формуле:

Дакара + (|Т ~ 251 ■ 0,01 ■ Дрея) + fe - Рик))

Таблица 5 - Метрологические характеристики ИК температуры технологических жидкостей, газообразных сред и металлов

Наименование измеряемого параметра (группы ИК)

Диапазон измерений 1

ПИП

ВИК

Границы интервала

Аик или пределы Ап.ик допускаемой абсолютной погрешности ИК 2

Тип 3

Выходной сигнал (входной сигнал ВИК) 1

Пределы допускаемой погрешности 2

Состав и выходные сигналы компонентов

Границы интервала Авик или пределы

Ап.вик, Уп.вик допускаемой погрешности 2

1

2

3

4

5

6

7

8

Температура газообразных сред / металлов

от 0

до 150°С

ТС с НСХ типа 50М по ГОСТ 6651-2009 (а = 0,00428 °С-1)

от 50,0 до

82,1 Ом

Апип = ±(0,3 + + 0,005^Хизм) °C

=> ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал 12 бит в СВБУ

Ап.вик = ±0,6 °C

Ап.ик = ±(0,9 + + 0,005^Хизм) °C

=> БСОТС => цифровой сигнал 16 бит в СВБУ

Ап.вик = ±0,8 °C

Ап.ик = ±(1,1 + + 0,005^Хизм) °C

Температура технологических жидкостей / газообразных сред / металлов

от 0 до 200 °С

ТС с НСХ типа 50П по

ГОСТ 6651-2009

(а = 0,00391 °С-1)

от 50,00 до 88,52 Ом

Апип = ±(0,3 + + 0,005^Хизм) °C

=> ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал 12 бит в СВБУ

Ап.вик = ±0,7 °C

Ап.ик = ±(1,0 + + 0,005^Хизм) °C

=> БСА ТС => цифровой сигнал 24 бит в СВБУ

Ап.вик = ±0,5 °C

Ап.ик = ±(0,8 + + 0,005^Хизм) °C

=> БСОТС => цифровой сигнал 16 бит в СВБУ

Ап.вик = ±1,5 °C

Ап.ик = ±(1,8 + + 0,005^Хизм) °C

Температура

металлов

от 0

до 150°С

ТС с НСХ типа 100П по

ГОСТ 6651-2009

(а = 0,00391 °С-1)

от 100,00 до

158,22 Ом

Апип = ±(0,3 + + 0,005^Хизм) °C

=> ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал 12 бит в СВБУ

Ап.вик = ±0,5 °C

Ап.ик = ±(0,8 + + 0,005^Хизм) °C

=> БСА ТС => цифровой сигнал 24 бит в СВБУ

Ап.вик = ±0,3 °C

Ап.ик = ±(0,6 + + 0,005^Хизм) °C

Температура технологических жидкостей / металлов

от 0 до 150 °С

ТС с НСХ типов 50П, 100П по ГОСТ 6651-2009 (а = 0,00391 °С-1) => РМТ59

от 4 до 20 мА

Апип = ±(0,3 + + 0,005^Хизм) °C,

Урмт = ±0,9 % (Xn = Рик)

=> ТПТС52-2.1722 => цифровой сигнал 12 бит в СВБУ

Уп.вик = ±0,4 % (Xn = Рик)

Аик =

,  1 (Апип)2+

- + 2 .        .   .?°С

Л +о 96 Л^У

- Аюо/

Продолжение таблицы 5

1

2

3

4

5

6

7

8

Температура технологических жидкостей / металлов

от 0

до 150°С

ТС с НСХ типов 50П, 100П по

ГОСТ 6651-2009

(а = 0,00391 °С-1)

=> РМТ59

от 4 до 20 мА

Апип = ±(0,3 + + 0,005^Хизм) °C,

Урмт = ±0,9 % (Xn = Рик)

=> БСОУТ2 => цифровой сигнал 16 бит в СВБУ

Уп.вик = ±0,3 % (Xn = Рик)

Аик =

.   ‘ (Дпип)2 +

=±s'j^(sfc

=> БСА Т => цифровой сигнал 16 бит в СВБУ

Уп.вик = ±0,1 % (Xn = Рик)

Аик =

,  1 (Апип)2+

±3'j+M2(S)S°C

Температура воздуха в компенсационной коробке

от 0 до 100 °С

ТС с НСХ типа 100П по ГОСТ 6651-2009 (а = 0,00391 °С-1)

от 100,00 до

139,11 Ом

Апип = ±(0,15 + + 0,002^Хизм) °C

=> ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал 12 бит в СВБУ

Ап.вик = ±0,4 °C

Ап.ик = ±(0,55 + + 0,002^Хизм) °C

=> БСО10 => цифровой сигнал

16 бит в СВБУ

Ап.вик = ±1,5 °C

Ап.ик = ±(1,65 + + 0,002^Хизм) °C

Температура

4

теплоносителя 4

от 0 до 400 °С

ТП с НСХ типа L по ГОСТ Р 8.5852001

от 0,000 до

31,492 мВ

Апип = ±2,5 °C

(в Di от 0 до 360 °C),

Апип = ±(0,7 + + 0,005^Хизм) °C (в D2 от 360 до 400 °C)

=> ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал 12 бит в СВБУ

Ап.вик = ±0,6 °C

Аик = ±3,5 °C

=> БСО10 => цифровой сигнал

16 бит в СВБУ

Ап.вик = ±2,0 °C

Аик = ±4,5 °C

=> ТПТС52-2.1731 с модулем ТПТС51-2.1703 => 12 бит =>

ТПТС52-2.1722 => от 2 до 10 В => Ф1762.5-АД-1 (отображение)

Авик = ±2,0 °C 5

Аик = ±4,0 °C

=> БСО10 => 16 бит => БВА Н => от 2 до 10 В => Ф1762.5-АД-1 (отображение)

Авик = ±2,5 °C 5

Аик = ±4,5 °C

Продолжение таблицы 5____________________________________________________________________________________________________

Примечания

  • 1 Указаны нижняя и верхняя границы возможных диапазонов измерений ИК (соответственно, диапазонов электрического сопротивления на входе ВИК). Диапазон измерений конкретного ИК может отличаться, но должен находиться в указанных границах. Нормирующим значением для расчета приведенной погрешности является фактический диапазон измерений Dhk конкретного ИК.

  • 2 Xn - нормирующее значение для приведенной погрешности; Хизм - измеренное значение;

Апип - пределы допускаемой абсолютной погрешности НИИ;

Ypmt - пределы допускаемой приведенной погрешности РМТ59 в условиях эксплуатации;

Ап.вик - пределы допускаемой абсолютной погрешности ВИК в условиях эксплуатации;

Уп.вик - пределы допускаемой приведенной погрешности ВИК в условиях эксплуатации;

Авик - границы интервала допускаемой абсолютной погрешности ВИК в условиях эксплуатации (P = 0,95);

Ап.ик - пределы допускаемой абсолютной погрешности ИК в условиях эксплуатации;

Аик - границы интервала допускаемой абсолютной погрешности ИК в условиях эксплуатации (P = 0,95);

Для ВИК и ИК, погрешность которых складывается из двух составляющих, приведены значения Ап.вик и Ап.ик. Для ВИК и ИК, погрешность которых складывается из 3 и более составляющих, приведены значения Авик и Аик, вычисленные с использованием документа МИ 3592-2017 «ГСИ. Методы определения метрологических характеристик средств измерений, применяемых в области использования атомной энергии».

  • 3 В составе ИК температуры могут использоваться термопреобразователи сопротивления и термопары, указанные в перечне ПИП, приведенном в разделе «Описание средства измерений».

  • 4 Значения погрешностей ВИК сигналов от ТП указаны без учета погрешности ВИК компенсации температуры холодного спая ТП. Значения погрешностей ИК указаны с учетом погрешности ИК компенсации температуры холодного спая ТП.

  • 5 Для ВИК сигналов от ТП с выходами на вольтметры Ф1762-АД указаны границы интервала допускаемой приведенной погрешности по цифровому отсчёту при отображении значений измеренного параметра в максимальном диапазоне показаний вольтметра по цифровому отсчёту. Для ВИК сигналов от ТС с перенастроенным диапазоном показаний вольтметра Ф1762-АД по цифровому отсчёту, А вик вычисляется по формуле:

    Приказ Росстандарта №334 от 18.02.2020, https://oei-analitika.ru

Продолжение таблицы 5

где

^ипл - пределы допускаемой абсолютной погрешности k-го (k = 1...3) измерительного компонента ВИК в условиях эксплуатации, равные ±0,6 °С для ТПТС52-2.1731 с модулем ТПТС51-2.1703, ±1,5 °С для ТПТС52-2.1722, ±2,0 °С для БСО10, ±0,4 °С для БВА Н, Лф1762 для вольтметров Ф1762-АД (цифровой отсчёт).

/            1,2- q \ Лф17б2 = ± (0,0005 +        j - Рик,

где

q - значение младшего разряда показаний Ф1762-АД; Nk - верхняя граница Dhk; Nн - нижняя граница Dhk.

Таблица 6 - Основные технические характеристики ИС УСБТ

Наименование параметра

Значение

Параметры электрического питания шкафов ВИК ИС УСБТ:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

от 176 до 242

от 49 до 51

Условия эксплуатации:

  • - температура среды, окружающей ПИП давления, °С

  • - температура окружающей ВИК и ИП среды, °С

  • - относительная влажность (при 25 °С, без конденсации), %

  • - атмосферное давление, кПа

от +15 до +35

от +20 до +25

от 30 до 75

от 84,0 до 106,7

Примечание - условия эксплуатации НАР-12М, ТТ, ТН, ТП и ТС приведены в описаниях типа на указанные НИИ.

Знак утверждения типа

наносится печатным способом на титульные листы документов ИЭ.3.27.149 «Инструкция по эксплуатации. Второй, третий каналы управляющих систем безопасности по технологическим параметрам на базе программно-технических средств» и ИЭ.3.27.79 «Инструкция по эксплуатации. Первый канал управляющей системы безопасности по технологическим параметрам на базе комплекса технических средств непрограммируемой логики».

Комплектность средства измерений

Таблица 7 - Комплектность ИС УСБТ

Наименование

Обозначение

Количество

Система измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока № 3 Ростовской АЭС

-

1 шт.

Комплект ЗИП

-

1 шт.

Инструкция по эксплуатации

ИЭ.3.27.149

1 шт.

Инструкция по эксплуатации

ИЭ.3.27.79

Методика поверки

МП 58418-14 с

изменением № 1

1 экз.

Поверка

осуществляется по документу МП 58418-14 «Система измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока № 3 Ростовской АЭС. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 27.12.2019 г.

Основные средства поверки:

  • - средства поверки в соответствии с нормативными документами на поверку ПИП, входящих в состав ИС УСБТ;

  • - калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000, рег. № 20580-06;

  • - магазин сопротивлений Р4831-М1, рег. № 48930-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ИС УСБТ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений отсутствуют.

Нормативные документы, устанавливающие требования к системе измерительной в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока № 3 Ростовской АЭС

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 8.565-2014 Государственная система обеспечения единства измерений. (ГСИ) Метрологическое обеспечение атомных станций. Основные положения

Изготовитель

Филиал АО «Концерн Росэнергоатом» «Ростовская атомная станция» (Ростовская АЭС)

ИНН 7721632827

Адрес: 347388, Россия, Ростовская обл., г. Волгодонск, Волгодонск-28 Телефон: +7 (8639) 29-73-59

Факс: +7 (8639) 29-72-66

Web-сайт: www.rosenergoatom.ru

E-mail: admin@rosnpp.org.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46 Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: http://www.vniims.ru

E-mail: office@vniims.ru Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального                  ______________

агентства по техническому

регулированию и метрологии                                            А.В. Кулешов

«18» февраля 2020 г.

М.п.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
