Весы вагонные электронные ВЖД

Весы вагонные электронные ВЖД (далее - весы) предназначены для измерений массы железнодорожных транспортных средств на узкой или широкой колее.

Конструктивно весы состоят из модулей.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять из одной или двух грузоприемных платформ. Каждая платформа опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик).

Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную коробку.

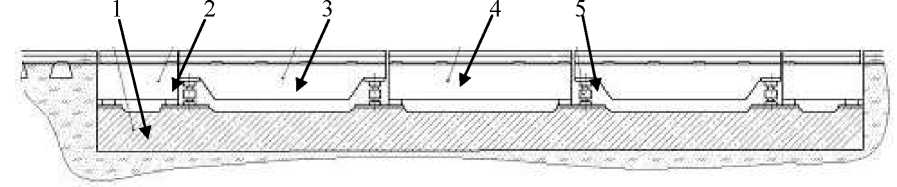

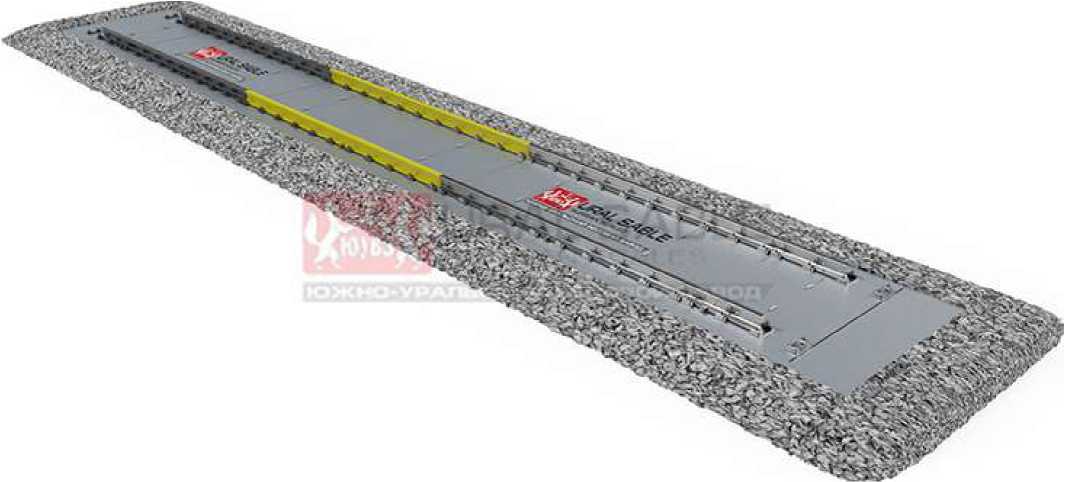

Рисунок 1 - Общий вид ГПУ весов (1 - железобетонный фундамент, 2 - концевая секция ГПУ, 3 - секция ГПУ, 4 - промежуточная секция, 5 - весоизмерительный тензорезисторный датчик)

КВ-007КП

КВ-107КС

Преобразователи весоизмерительные КВ

IT1000        IT3000AP        IT3000M

IT6000E

IT6000ET

IT8000E

IT8000ET

CI-600D

NT-580D

Терминалы весоизмерительные CI, NT

CI-2001A     CI-6000A

Приборы весоизмерительные CI

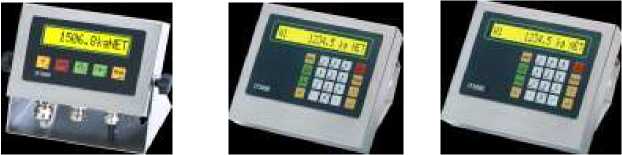

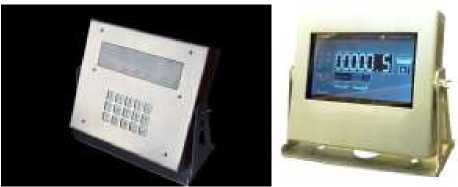

Рисунок 2 - Общий вид электронных весоизмерительных устройств

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого железнодорожного транспорта, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации YBS, ZSF, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госре-естр № 57674-14);

• - датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57673-14);

• - датчики весоизмерительные МВ 150, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 44780-10);

• - датчики весоизмерительные тензорезисторные WBK, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 56685-14)

• - датчики весоизмерительные тензорезисторные WBK-D, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 54471-13);

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай (Госреестр № 67871-17);

• - датчики весоизмерительные сжатия RC3, изготовитель - фирма «Flintec GmbH», Германия (Госреестр № 50843-12);

• - датчики весоизмерительные тензорезисторные ST, SHB, изготовитель - ООО «ЮжноУральский Весовой Завод», г.Уфа; (Госреестр № 68154-17);

• - датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель - Фирма "BIGMA Messtechnik GmbH", Германия; (Госреестр № 68746-17).

Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 761-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используются:

• - приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A, CI-2001A, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 50968-12);

• - преобразователь весоизмерительный КВ, модификации КВ-007КП, КВ-007КМ, КВ-107КС изготовитель - ООО «Южно-Уральский Весовой Завод», г. Уфа;

• - приборы весоизмерительные IT, модификации IT1000, IT3000AP, IT6000E, IT8000E, IT6000ET, IT8000ET изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);

В качестве терминала используются:

• - приборы весоизмерительные IT, модификации IT3000M, изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);

• - приборы весоизмерительные CI, NT, модификации CI-200D, CI-201D, NT-580D, CI600D, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 54472 -13)

Общий вид электронных весоизмерительных устройств приведен на рисунке 2.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2, Т.2.7.2.3.);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Весы могут быть оснащены интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов вагонных электронных ВЖД имеют обозначение:

Весы вагонные электронные ВЖД-Н-В, где:

[Н] - Максимальная нагрузка (Max), т: 20; 30; 40; 50; 60; 80; 100; 150; 200;

[В] - Условное обозначение весов во взрывозащищенном исполнении (для весов, выполненных не во взрывозащищенном исполнении, индекс отсутствует).

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе (терминале) весов.

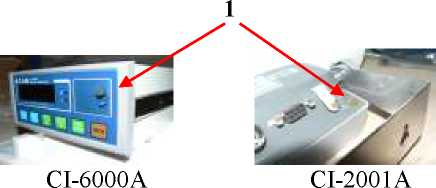

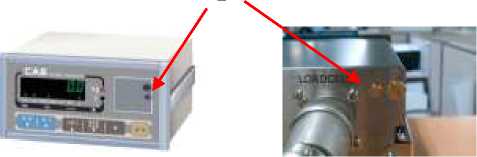

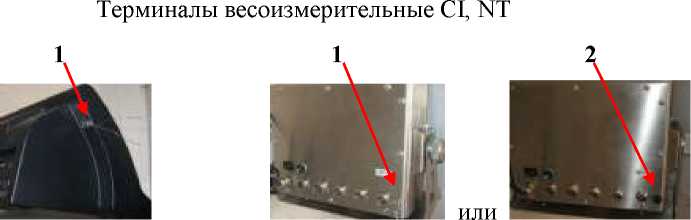

Места пломбировки от несанкционированного доступа приведены на рисунках 3 - 4 (1 - свинцовая пломба, 2 - мастичная пломба).

Рисунок 3 - Схема пломбировки соединительной коробки

Приборы весоизмерительные СТ

1

CI-200D, CI-201D

1

NT-580D CI-600D

Приборы весоизмерительные КВ-007КП (слева) и КВ-007КМ, КВ-107КС (справа приведены два варианта)

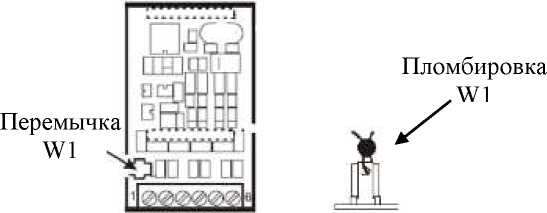

Для IT1000, IT3000AP, IT6000E, IT8000E, IT6000ET, IT8000ET перемычка устанавливается на плате АЦП

Перемычка

W1

Для IT3000M

Приборы весоизмерительные IT

Рисунок 4 - Схема пломбировки электронных весоизмерительных устройств

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а также доступен для просмотра через меню (только для весоизмерительных приборов CI).

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:

• - в индикаторах CI-6000A, CI-2001A, КВ - переключатель юстировки, расположенный внутри пломбируемого корпуса;

• - в терминалах CI-200D, CI-201D, NT-580D, CI-600D - переключатель юстировки, расположенный внутри пломбируемого корпуса;

• - в приборах весоизмерительных IT3000M - переключатель юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к настройкам;

• - в приборах весоизмерительных IT1000, IT3000AP, IT6000E, IT8000E, IT6000ET, IT8000ET - переключатель юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к параметрам юстировки.

Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Таблица 2 - Метрологические характеристики весов

Таблица 3 - Технические характеристики весов

наносится на маркировочные таблички, расположенные на индикаторе или терминале и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Таблица 4 - Комплектность средства измерений

осуществляется по документу приложение ДА «Методика     поверки весов»

ГОСТ OIML R 76-1 - 2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации № РЭ 4274-005-15285126-12.

Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1 - 2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель индикатора весов.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

ТУ4274-005-15285126-12 «Весы вагонные электронные ВЖД»
