МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

19 ноября 2018 г.                                            „   2375

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 53343 «Датчики силы НТ 048» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «НИИФИ» от 27 сентября 2018 г. № 15/235, № 15/236 и № 15/372, приказываю:

• 1. Внести изменения в описание типа на датчики силы НТ 048, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55806-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 53343 «Датчики силы НТ 048» на последующие 5 лет.

• 3. Переоформить свидетельство об утверждении типа № 53343 «Датчики силы НТ 048», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55806-13, в связи с переименованием организации-изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 4.  Управлению метрологии (Д.В.Того лев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» ноября2018 г. № 2375

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силы НТ 048

Датчики силы НТ 048 (далее - датчики) предназначены для измерения силы сжатия.

Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы и блок электроники (БЭ). От механических повреждений ЧЭ защищен кожухом, который крепится к ЧЭ при помощи сварки. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой М64х3-6Н.

Тензорезисторы смонтированы в два моста Уинстона с двумя тензорезисторами на плечо сопротивления. При воздействии на датчик измеряемой силы деформируется рабочая часть ЧЭ. Деформация упругой части воспринимается тензорезисторами и преобразуется в изменение сопротивлений тензорезисторов, что приводит к изменению выходного сигнала мостовой схемы. БЭ передает на выход датчика: аналоговый сигнал и преобразованный в цифровую форму выходной сигнал.

Датчик имеет элементы балансировки мостовой схемы и температурной компенсации работы тензомоста.

Для подачи питания и съема выходного сигнала используется разъем вилка РС3-19-1-3-В ГЕО.364.215 ТУ

Общий вид датчика НТ 048 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

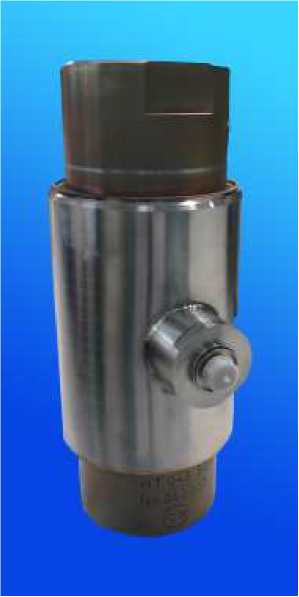

Рисунок 1 - Общий вид датчика НТ 048

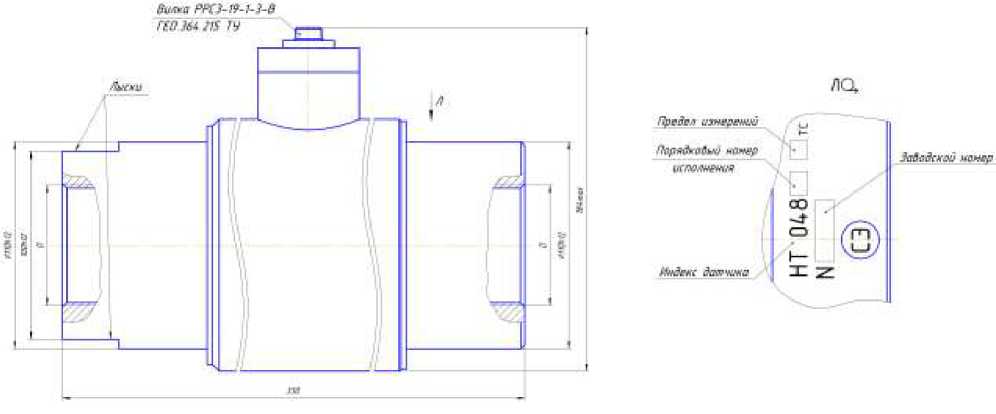

Рисунок 2 - Габаритно-установочные размеры датчика НТ 048

Программное обеспечение отсутствует.

Таблица 1

наносится на титульных листах эксплуатационной документации.

Таблица 2

Поверка осуществляется по документу СДАИ. 404179.035МП «Датчик силы НТ 048. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИИФИ» 11.11. 2013 г.

Основные средства поверки: индикатор часового типа ИЧ-10 (госреестр № 49310-12, диапазон измерений (0-10) мм, погрешность измерений ±0,01 мм), источник питания постоянного тока Б5-45 (госреестр № 5965-77, диапазон задаваемых напряжений от 0,1 до 49,9 В, погрешность ±(0,5 %U_ycT + 0,1%U_max)B), прибор комбинированный цифровой Щ 300 (госреестр № 7011-79, диапазон измеряемого напряжения от 0,1 мкВ до 1кВ, класс точности (0,1/0,02 - 1,5/0,5), машина силозадающая образцовая ДО2-100 (диапазон задаваемых усилий от 0 до 100 тс, погрешность ±0,2 %), датчик силы эталонный ДЭТС-1 (госреестр № 18901-99, диапазон от 10 до 100 тс, приведенная погрешность ±0,02 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия СДАИ.404179.034ТУ

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Государственный центр испытаний средств измерений ОАО «НИИФИ»

(ГЦИ СИ ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации ГЦИ СИ ОАО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 17.03.2011 г.
