О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46735 «Счетчики электрической энергии статистические СЭО-1.20Д» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Нижегородское научно-производственное объединение имени М.В. Фрунзе» от 30 марта 2017 г. № 23-13/456Д, № 23-13/457Д и № 23-13/458Д приказываю:
-
1. Внести изменения в описание типа на счетчики электрической энергии статистические СЭО-1.20Д, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50054-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 46735 «Счетчики электрической энергии статистические СЭО-1.20Д», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50054-12, в связи с внесением изменений в методику поверки.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 46735 «Счетчики электрической энергии статистические СЭО-1.20Д» на последующие 5 лет.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить- в. соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
\__________—_________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» мая 2017 г. № 950
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики электрической энергии статические СЭО-1.20Д
Назначение средства измеренийСчётчики электрической энергии статические СЭО-1.20Д предназначены для измерения и учёта электрической активной энергии прямого направления в однофазных сетях переменного тока частотой 50 Гц.
Описание средства измеренийПринцип действия счётчиков электрической энергии статических СЭО-1.20Д основан на учете информации, получаемой с импульсного выхода измерительной микросхемы. В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.
В качестве счетного механизма счетчики имеют электромеханическое устройство отсчетное (У О). Информация на У О отображается в виде шестиразрядных чисел, пять старших разрядов дают показания в кВт-ч, а шестой разряд, отделенный запятой, указывает десятые доли кВт-ч.
Счетчики имеют световую индикацию мощности потребления. Период мерцания светового индикатора пропорционален уровню энергопотребления.
В счетчиках функционирует один изолированный импульсный выход.
Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к телеметрическим цепям системы энергоучета.
Счётчики электрической энергии статические СЭО-1.20Д состоят из следующих узлов:
-
- корпуса (основания корпуса, крышки корпуса, клеммной крышки);
-
- клеммной колодки;
-
- печатного узла.
Счетчики предназначены для эксплуатации внутри закрытых помещений с установкой на рейке типа ТН35 по ГОСТ Р МЭК 60715-2003 (далее на DIN-рейке). Степень защиты счетчиков от проникновения пыли и воды IP51.
Счетчики СЭО-1.20Д имеют две модификации, отличающиеся максимальным током. Общий вид счётчиков представлен на рисунке 1.
![Приказ Росстандарта №950 от 10.05.2017, https://oei-analitika.ru](../kurilka/orders_html/1517578449230_files/1517578449230-2.png)
Рисунок 1 - Общий вид счетчиков с закрытой клеммной крышкой
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Знак поверки наносится давлением на навесную пломбу или специальную мастику.
Пломба
![Приказ Росстандарта №950 от 10.05.2017, https://oei-analitika.ru](../kurilka/orders_html/1517578449230_files/1517578449230-3.png)
Пломба ОТК
![Приказ Росстандарта №950 от 10.05.2017, https://oei-analitika.ru](../kurilka/orders_html/1517578449230_files/1517578449230-4.png)
поверки

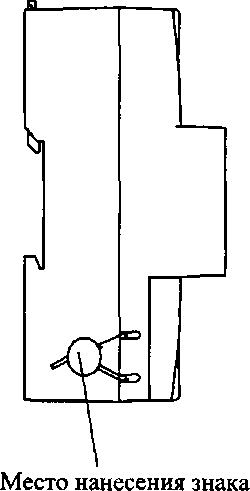

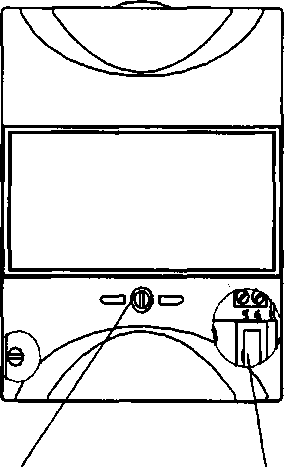

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
обслуживающей организации
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Метрологические и технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Класс точности |
1 по ГОСТ 31819.21-2012 |
Номинальное напряжение, В |
230 |
Установленный рабочий диапазон напряжения, В |
от 198 до 253 |
Расширенный рабочий диапазон напряжения, В |
от 160 до 265 |
1 |
2 |
Предельный рабочий диапазон напряжения, В |
от 0 до 265 |
Базовый/максимальный ток, А |
5/80 или 5/100 |
Номинальная частота сети, Гц |
50 |
Стартовый ток (чувствительность), А, не более |
0,02 |
Постоянная счетчика, имп./кВт ч |
6400 |
Количество тарифов |
1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Потребляемая мощность, В-A (Вт), не более: | |
- по цепи напряжения |
5,0(1,0) |
- по цепи тока |
0,1 |
Габаритные размеры счетчика, мм, не более: | |
- высота |
110 |
- ширина |
90 |
- длина |
64 |
Масса, кг, не более |
0,35 |
Установленный рабочий диапазон температур, °C |
от -40 до +60 |
Средний срок службы счетчика, лет |
30 |
Средняя наработка счетчика на отказ, ч |
220000 |
наносится на переднюю панель счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность счетчиков
Наименование |
Обозначение |
Количество |
Счетчик электрической энергии статический |
ИЛГШ.411152.173 или |
1 шт. |
СЭО-1.20Д |
ИЛГШ.411152.173-01 | |
Паспорт или |
ИЛГШ.411152.173ПС |
1 экз. |
Этикетка* |
ИЛГШ.411152.173ЭТ | |
Ящик |
ИЛГШ.321324.025-08** |
1 шт. |
Коробка |
ИЛГШ.323229.009** |
1 шт. |
Коробка |
ИЛГШ.321324.029*** |
1 шт. |
Пакет полиэтиленовый 300x200x0,05 |
ГОСТ 12302*** |
1 шт. |
* По согласованию с потребителем ** Для транспортирования 18 штук счетчиков *** Индивидуальная потребительская тара |
осуществляется по ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии переменного тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М, регистрационный номер в Федеральном информационном фонде № 23832-07 (номинальное напряжение 230 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения активной энергии ±0,15 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии статическим СЭО-1.20ДГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ 8.584-2004 Счетчики статические активной электрической энергии переменного тока. Методика поверки
ИЛГШ.411152.173 ТУ Счётчики электрической энергии статические СЭО-1.20Д. Технические условия
ИзготовительАкционерное общество «Нижегородское научно-производственное объединение имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: Россия, 603950, г. Нижний Новгород, пр. Гагарина, д. 174
Телефон: (831)465-15-87
Факс: (831)466-66-00
E-mail: frunze@nzif.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: Россия, 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: (831) 428-78-78
Факс:(831)428-57-48
E-mail: mail@nncsm.ru
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
