Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «13» августа 2020 г. № 1378

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока F35-CT

Трансформаторы тока F35-CT предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

Принцип действия трансформаторов тока F35-CT заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.

Трансформаторы тока F35-CT выпускают в трех модификациях (F35-CT4, F35-CT5, F35-CT41), отличающихся друг от друга габаритными размерами, рабочим напряжением, токами термической стойкости и номинальным первичным током.

Трансформаторы тока F35-CT являются трехфазными трансформаторами в алюминиевом корпусе. Токоведущие проводники, проходящие через центры тороидальных сердечников служат первичными обмотками трансформаторов. Выводы вторичных обмоток для измерения и защиты выведены в клеммную коробку, расположенную на корпусе трансформатора.

Трансформаторы тока F35-CT предназначены для внутренней установки в составе КРУЭ. Длина корпуса трансформаторов зависит от количества вторичных обмоток.

Климатическое исполнение и категория размещения соответствует У3 по ГОСТ 1515069.

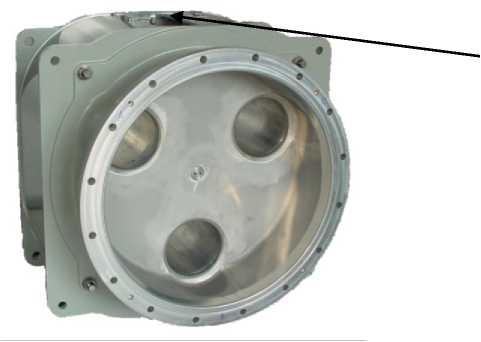

Внешний вид трансформаторов тока F35-CT и место пломбирования представлены на рисунке 1.

Место пломбирования

Рисунок 1 - Внешний вид и место пломбирования трансформаторов тока F35-CT

Программное обеспечение отсутствует.

Метрологические и технические характеристики

наносится на корпус трансформатора в виде наклейки или другим способом, не ухудшающим качества, и на титульном листе паспорта типографским способом.

Таблица № 4

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- трансформатор тока измерительный лабораторный ТТИ-5000.5, КТ 0,05;

- прибор сравнения КНТ-05, пределы основной абсолютной погрешности ±(0,001±0,03^А) мин;

- магазин нагрузок МР3027, ± 4 % от номинального тока.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки»

МЭК 61869-2 «Трансформаторы тока»

Техническая документация фирмы-изготовителя

GE Grid (Switzerland) GmbH, Швейцария Carl-Sprecher-Strasse 3, 5036 Oberentfelden Тел.: +(41) 058 506 13 33

Факс: +(41) 058 506 13 47

ЗАО «АЛЬСТОМ Грид»

Адрес: 107023, г. Москва, ул. Электрозаводская, д. 32а

Тел.: +7 (495) 737-49-79, факс: +7 (499) 748-12-68

E-mail: info@alstom.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: +7 (495) 437-55-77 / 437-56-66 E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«13» августа 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

13 августа 2020 г.

Москва

О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 59345 «Трансформаторы тока F35-CT»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Грид РУС» от 26 мая 2020 г. № 4270 и № 4271 приказываю:

• 1.  Переоформить свидетельство об утверждении типа № 59345 «Трансформаторы тока F35-CT», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61183-15, в связи с переименованием изготовителям с ALSTOM Grid AG, Швейцария на GE Grid (Switzerland) GmbH, Швейцария.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 59345 «Трансформаторы тока F35-CT» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным

регламентом оформлении* свидш слыл ва н. ипиииниии iwiia ^средства измерений и выдачу его юридическ эму                         пре цпринимателю.

на Заместителя Руковод г!

Сертификат: OOE1O36E1B07EOFB8OEA1174OO3ED36COA Кому выдан: Шалаев Антон Павлович ^Действителен^с06ЛГ2019до06ЛГ2020^^^^^^^

Заместитель Руководителя
