МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 апреля 2019 г.                                             №    1031

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 53282 «Преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Данфосс» б/д приказываю:

• 1. Внести изменения в описание типа на преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56237-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 202-001-2019 «Преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003. Методика поверки», утвержденному ФГУП «ВНИИМС», и распространить действие документа на преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 53282 «Преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56237-14, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Г                                                >

Подлинник Электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВ1 /И НИЯ О СЕРТИФИКАТЕ ЕЯ 1

Сертификат: 00E1036EE32711E880E9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003 (далее -преобразователи) предназначены для измерений избыточного и абсолютного давления жидкостей и газов в различных производственных процессах, в том числе системах автоматизации морских судов и двигателестроении.

Принцип действия преобразователей основан на уравновешивании измеряемого давления силой упругой деформации тензорезистивного первичного преобразователя. Под воздействием измеряемого давления измерительная мембрана деформируется и изменяет электрическое сопротивление в одном из плеч измерительного тензомоста преобразователя. В дальнейшем изменение сопротивления с помощью электронной схемы преобразуется в информативный параметр выходного сигнала в виде электрического тока, пропорционального измеряемому давлению.

Чувствительный элемент выполнен по технологии «кремний на кремнии» в виде интегрального преобразователя давления на основе монокристаллического кремния, защищенного силиконовым гелем и мембраной из кислотостойкой нержавеющей стали. Технология производства включает в себя индивидуальную лазерную калибровку каждого чувствительного элемента и его температурную компенсацию. Благодаря этому достигаются высокие показатели временной стабильности метрологических характеристик прибора.

Корпус преобразователей изготовлен из кислотостойкой нержавеющей стали.

Точность обеспечивается лазерной калибровкой, встроенной температурной компенсацией и помехозащищенностью.

Преобразователи давления MBS 3350 для повышения устойчивости к воздействиям в виде скачков давления снабжены специальным демпфирующим устройством.

Преобразователи давления MBS 3300, MBS 3350 допущены к использованию в морских условиях в диапазонах температур от минус 40 до плюс 125 °С.

Преобразователи давления MBS 4003 предназначены для работы в диапазонах температур от минус 40 до плюс 85 °С в коммунальном хозяйстве и для автоматизации других производственных процессов.

Преобразователи выполнены в неразъемной конструкции, несанкционированный до ступ невозможен.

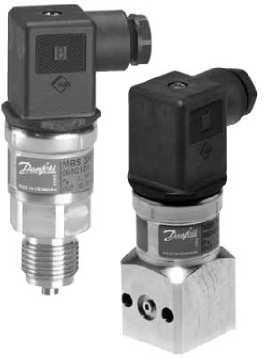

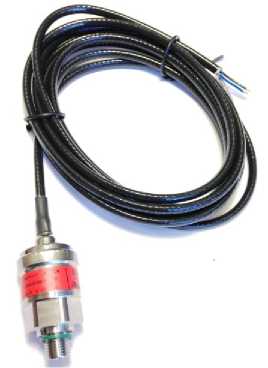

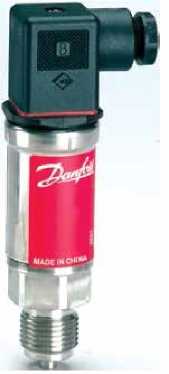

Фотография общего вида преобразователей представлена на рисунке 1.

Рисунок 1 - Общий вид преобразователей давления измерительных

MBS 3300, MBS 3350, MBS 4003

отсутствует.

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики.

наносится на корпус прибора методом липкой аппликации или на титульный лист паспорта типографским способом.

Комплектность средства измерений Комплектность преобразователей представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

осуществляется по документу МП 202-001-2019 «Преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.03.2019 г.

Основные средства поверки:

Рабочие эталоны 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).

Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).

Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).

Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).

Катушка электрического сопротивления Р331 (Регистрационный № 1162-58) Магазин сопротивлений Р33-М1 (Регистрационный № 48930-12) Вольтметр универсальный Щ31 (Регистрационный № 6027-01).

Вольтметр универсальный цифровой GDM-78261 (Регистрационный № 52669-13).

Мера электрического сопротивления постоянного тока многозначная Р3026-1 (Регистрационный № 56523-14).

Мультиметр HP Agilent 3458A (Регистрационный № 25900-03).

Термометры жидкостные стеклянные специальные СП-95, СП-96 по ГОСТ 28498-90 (Регистрационный № 1879-04).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10⁶ Па

Техническая документация фирмы изготовителя

«Danfoss (Tianjin) Ltd.», Китай

Адрес: No. 9 Quanhui Road, Wuqing Development Area, 301700 Tianjin

Телефон: +86 22 82126400

Web-сайт: www.danfoss.com

Общество с ограниченной ответственностью «Данфосс» (ООО «Данфосс»)

ИНН 5017050538

Адрес: 143581, Московская область, Истринский район, д. Лешково, д. 217

Телефон: +7(495) 792-57-57, факс: +7(495) 792-57-58\59

Web-сайт: www.danfoss.ru

E-mail: info@danfoss.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: ofiice@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
