ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «20» января 2022 г. № 108

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» января 2022 г. № 108

Лист № 1 Регистрационный № 65287-16 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные СПУ-3М

Установки поверочные СПУ-3М (далее - установки) предназначены для воспроизведения единицы заданного объема газа, а также для вычислений объема газа, приведенного к стандартным условиям.

Принцип действия установок основан на зависимости частоты колебаний струи в струйном генераторе преобразователя расхода от расхода проходящей через него рабочей среды.

Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через установку. Импульсный сигнал преобразуется в аналого-цифровом преобразователе (АЦП) в величину объема газа, который регистрируется с нарастающим итогом.

Установки могут применяться для поверки и калибровки счетчиков (расходомеров) газа в метрологических службах предприятий и организаций в качестве эталонного средства измерений в условиях стационарных и передвижных поверочных лабораторий и в рабочих условиях эксплуатации средств измерений (СИ).

Поверка счетчиков (расходомеров) газа основана на сравнении результатов одновременных измерений объема (объемного расхода) потока рабочей среды поверяемым счетчиком (расходомером) и установкой, включенных последовательно в измерительную магистраль.

Приведение объема газа (при использовании в качестве измеряемой среды природного газа) к стандартным условиям основано на измерении значения объема газа при рабочих условиях, измерении давления и температуры газа чувствительными элементами из состава установки, и вычислении объема газа, приведенного к стандартным условиям.

Вычисление объема газа, приведенного к стандартным условиям, выполняется с учетом условно-постоянных параметров свойств газа: плотности газа при стандартных условиях, содержания компонентов N2 и CO2. Определение коэффициента сжимаемости при использовании в качестве измеряемой среды природного газа с избыточным давлением производится по ГОСТ 30319.2-2015. Давление газа и коэффициент сжимаемости могут быть приняты за условно-постоянные параметры и вводиться в установку как фиксированные значения физических величин.

Установки имеют в своем составе:

• - преобразователь расхода;

• - чувствительный элемент для измерения давления с пределом допускаемой относительной погрешности измерений давления ±0,25 %, с верхним пределом измерений давления от 1,6 кПа до 100 кПа, рабочим диапазоном измерений давления от 30 % до 100 %;

• - чувствительный элемент для измерения температуры с пределом допускаемой абсолютной погрешности измерений температуры ±0,15 °С, диапазоном измерений температуры от -10 °С до +40 °С;

• - комплект измерительных магистралей и запорно-регулирующей аппаратуры;

• - электронный блок (ЭБ);

• - встроенную или внешнюю электронно-вычислительную машину с комплектом метрологически значимого программного обеспечения (ЭВМ), с показывающим и управляющим устройством в виде сенсорного дисплея. ЭВМ отображает информацию о поверке счетчиков газа в ручном и автоматизированном режимах (осуществляет автоматизированный расчет относительной погрешности поверяемого счетчика). ЭВМ выполняет архивирование в энергозависимой памяти результатов поверки, а также передачу архивной информации и протокола поверки с возможностью прямой печати на принтер;

• - аккумуляторную батарею, которая обеспечивает автономное применение установки СПУ-3М.

В зависимости от заказа, в комплект поставки установки поверочной СПУ-3М, может входить следующее оборудование:

• - термометр цифровой малогабаритный ЭЛЕМЕР ТЦМ 9410 (регистрационный № 68355-17)*, для выполнения измерений температуры поверочной среды поверяемого счетчика газа при выполнении операций поверки;

• - преобразователь (датчик) измерения дифференциального давления Turbo Flow PS ДД (регистрационный №51409-12)*, для измерений падения давления на поверяемом счетчике газа при выполнении операций поверки;

• - термогигрометр ИВА-6Н-Д (регистрационный № 46434-11)*, для контроля условий проведения поверки;

• - задатчик - регулятор расхода, используется для создания стабильного расхода потока рабочей среды через установку и поверяемое СИ.

Примечание - *Средства измерений могут быть изменены на аналогичные с характеристиками не хуже указанных.

Управление задатчиком может осуществляться как с панели задатчика, так и по интерфейсу RS-485 из программного обеспечения СПУ-3М с помощью экранной формы «Управление задатчиком».

Установки поверочные СПУ-3М выпускаются в следующих модификациях, которые отличаются диапазонами расходов:

• - СПУ-3М-16 - диапазон расходов от 0,016 до 16 м³/ч;

• - СПУ-3М-25 - диапазон расходов от 0,025 до 25 м³/ч;

• - СПУ-3М-40 - диапазон расходов от 0,04 до 40 м³/ч.

Установки поверочные СПУ-3М выпускаются в исполнении А и Б, которые отличаются пределами допускаемой относительной погрешности установок при измерении объема.

Общий вид установок поверочных СПУ-3М приведен на рисунках 1-4.

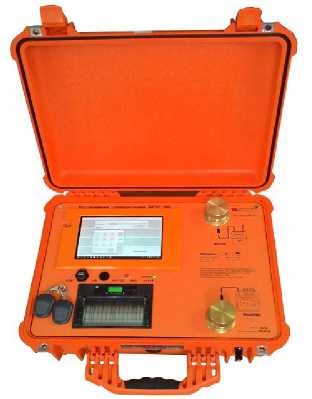

Рисунок 1- Общий вид установок поверочных СПУ-3М со встроенным показывающим и управляющим устройством

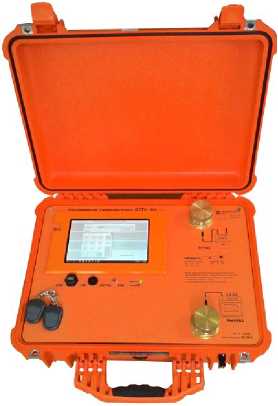

Рисунок 2 - Общий вид установок поверочных СПУ-3М со встроенным показывающим и управляющим устройством без принтера

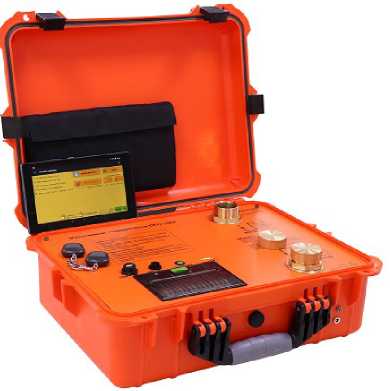

Рисунок 3 - Общий вид установок поверочных СПУ-3М с внешним показывающим и управляющим устройством и встроенным принтером

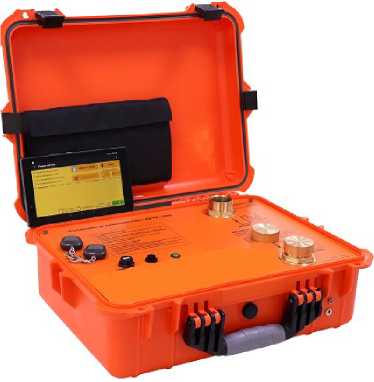

Рисунок 4 - Общий вид установок поверочных СПУ-3М с внешним показывающим и управляющим устройством без принтера

Пломбирование установок поверочных СПУ-3М осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашке пломбировочной на крепежном винте крышки. Место пломбирования, нанесения знака поверки и утверждения типа в целях предотвращения несанкционированной настройки и вмешательства осуществляется в соответствии со схемой на рисунке 5.

• 1 - место для знака поверки (способом давления на специальную мастику).

• 2 - место для пломбы предприятия - изготовителя (способом давления на специальную мастику).

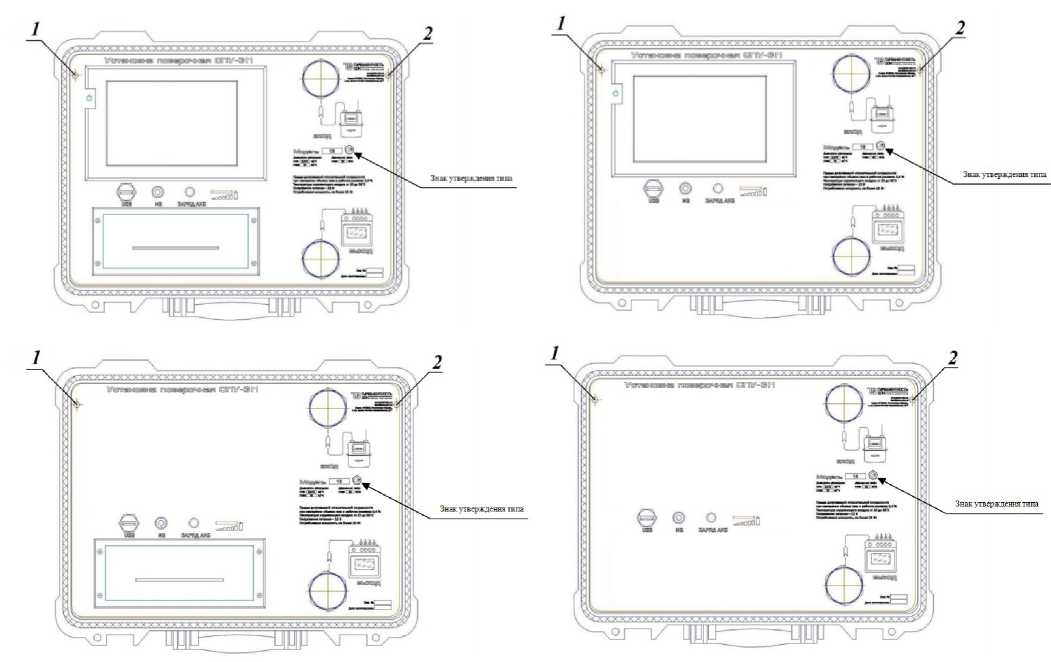

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки.

установок поверочных СПУ-3М является встроенным.

Программное обеспечение установок состоит из метрологически значимой и незначимой частей.

Метрологически значимая часть программного обеспечения установок поверочных СПУ-3М находится на встроенной ЭВМ и используется для измерения объемного расхода и объема газа в рабочих условиях, вычисления объемного расхода и объема газа, приведенного к стандартным условиям, настройки и самодиагностики установок.

Метрологически незначимая часть программного обеспечения установок поверочных СПУ-3М находится на показывающем и управляющем устройстве и предназначена для архивирования измеренных данных, передачи результатов измерений по беспроводной сети на ПК, управления показывающим и управляющим устройством.

Идентификационные данные метрологически значимой часть программного обеспечения приведены в таблице 1.

Таблица 1 Идентификационные данные метрологически значимой часть программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. При настройке и калибровке на заводе-изготовителе устанавливается программное обеспечение, которое защищено от несанкционированного доступа паролем. Интерфейсы для изменения/модификации кода и параметров метрологически значимых модулей отсутствуют.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель установки методом аппликации и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2.4 Использование установки ТУАС.407369.003 РЭ «Установка поверочная СПУ-3М. Руководство по эксплуатации»

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа

ТУ 4381-028-70670506-2015 «Установка поверочная СПУ-3М. Технические условия»

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес юридический: 129110, г. Москва, ул. Гиляровского, дом 47, строение 5, этаж 5, пом. II, ком. 2.

Адрес фактический (производство): 346800, Ростовская область, Мясниковский район с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. 6/8

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Web-сайт: www.turbo-don.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 января 2022 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств

измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Фе/             тгвтусггэг

за собой.

Федеральное агентство по техническому регулированию и метрологии.

Сертификат; 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022
