МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и торговли

РОССИЙСКОЙ ФЕДЕРАЦИИ

ОДДОДЛЬВОВ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстшдарт)

30 марта 2016 г.                                                             365

_________ №_____

Москва

О внесении изменений в описание типа на весы электронные тензометрические для статического взвешивания МТ

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «МИДЛиК» от 6 ноября 2015 г.№63 приказываю:

• 1.  Внести изменения в описание типа на весы электронные тензометрические для статического взвешивания МТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52873-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  песком

  С.С.Голубев

  Заместитель Руководителя

  Федерального агентства

Управление административной работы и внешних

^Подлинник электроннотодокумёйтТпадгйгйнйогоЭП^ хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

И^ШЭДИВПЗШЕИШЯНШ Сертификат: 18BA10OOO2OO8DO 1188В

Кому выдан: Голубев Сергей Сергеевич ^^стеитеден^л^гкжБдо^вльго!^

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» марта 2016 г. № 265

Изменения в описание типа на весы электронные тензометрические для статического взвешивания МТ

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные тензометрические для статического взвешивания МТ

Весы электронные тензометрические для статического взвешивания МТ (далее — весы) предназначены для определения массы различных грузов, а также определения массы товара, вычисления его стоимости на основе заранее введенной оператором цены за единицу товара.

Конструктивно весы состоят из следующих функциональных узлов:

• -  грузоприемное устройство (далее — ГПУ): механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее — датчик);

• - электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара на основе заранее введенной оператором цены за единицу товара;

• - показывающее устройство;

• - клавиатура оператора.

В зависимости от модификации функциональные узлы выполнены либо в отдельном корпусе, либо объединены в одном корпусе с другими узлами.

Обозначение модификаций весов имеет следующий вид:

МТ30В1ЖАЧ

Значение максимальной нагрузки, кг:        -------------------1

0,6; 1,5; 3; 6; 15; 30.

Назначение: ----------------------------------------------------

В — простого взвешивания;

М — торговые.

Расположение дисплея:----------------------------------------

Индекс отсутствует — два дисплея для продавца и покупателя

1—исполнение с одним дисплеем;

Г — исполнение с выносным дисплеем (на стойке).

Тип дисплея: ----------------------------------------------------

Ж— жидкокристаллический дисплей;

Д — светодиодный дисплей.

Тип питания: ---------------------------------------------------

Индекс отсутствует — питание от сети, нет встроенной батареи; А — питание от сети, наличие встроенной батареи.

Наличие печатающего устройства: ----------------------------

Индекс отсутствует — нет печатающего устройства;

Ч — исполнение с печатающим устройством.

Поверочное деление, г: ---------------------------------------

0,2; 0,5; 1; 2; 5; 10 для однодиапазонных весов;

0,2/ 0,5; 0,5/1; 1/2; 2/5; 5/10 для многоинтервальных весов.

Размеры грузоприемной платформы, мм ---------------------

225x185; 230x290; 230x320; 300x230; 355x235;

185x140; 125x145; 220x270; 230x330; 320x220.

Тип корпуса ----------------------------------------------

Индекс отсутствует — пластмассовый корпус;

нерж — корпус из нержавеющей стали,

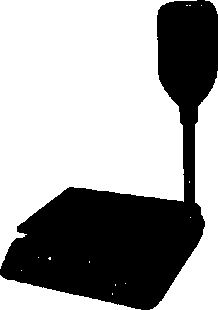

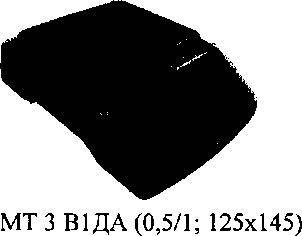

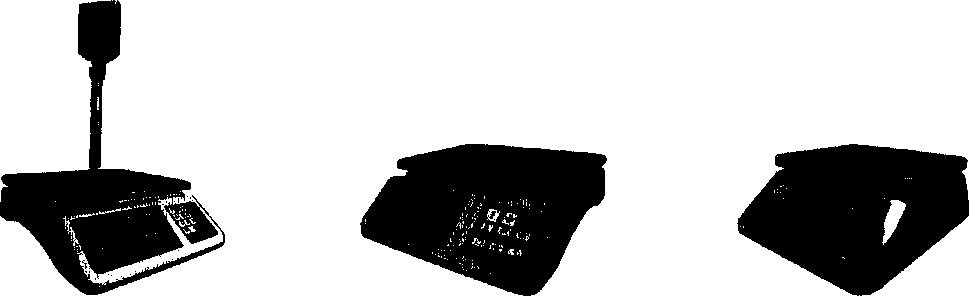

Общий вид весов представлен на рисунке 1.

МТ 30 МГДА (5/10; 230x320) МТ 15 В1ДА (2/5; 230x320) МТ 6 В1ДА (2; 225x185, нерж.)

MT 30 МГДА (5/10; 230x330)

230x300)

MT 15 МГЖА (2/5; 230x330)

MT 15 МЖА (2/5; 220x270)

Рисунок 1 - Общий вид весов

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

-устройство первоначальной установки нуля (Т.2.7.2.4);

-устройство автоматической установки нуля (Т.2.7.2.3);

-полуавтоматическое устройство установки нуля (Т.2.7.2.2);

-устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (Т.2.7.4.1);

• - устройство установки по уровню (Т.2.7.1).

- вычисление стоимости — для весов с индексом М в обозначении модификации (Т. 1.2.8).

Класс точности, значение максимальной нагрузки Мах (Мах; поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочное деление е (е, поддиапазонов взвешивания многоинтервальных весов) наносятся на маркировочную табличку и лицевую панель весов.

Знак поверки в виде наклейки наносится на лицевую панель весов. Для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки в зависимости от исполнения весов устанавливается либо пломба на крепежный элемент корпуса внутри специальной чашевидной оснастки, либо пломбируется переключатель настройки (рисунок 2).

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа

пластиковая крышка, переключатель настройки

винты с отверстиями для установки пломбы

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Таблица 1 -

данныеПО

Метрологические и технические характеристики

Таблица 2 - Однодиапазонные весы

Таблица 3 - Многоинтервальные весы

Параметры электропитания от сети переменного тока:

напряжение, В...................................................................................................от 187 до 242

частота, Гц...................................................................................................................50±1

Номинальное напряжение питания внутреннего источника постоянного тока, В..........6

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Весы

Руководство по эксплуатации

Паспорт

осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Ввод в эксплуатацию» руководства по эксплуатации.

Основные средства поверки: гири, соответствующие классу точности Mj по ГОСТ OIML R 111-1—2009.

Документ «Весы электронные тензометрические для статического взвешивания МТ. Руководство по эксплуатации», раздел «Работа весов».

• 1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

• 2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

• 3. ТУ 4274-012-56692889-2012 «Весы электронные тензометрические для статического взвешивания МТ. Технические условия».

Общество с ограниченной ответственностью «МИДЛиК» (ООО «МИДЛиК»)

ИНН 7706235166

Юридический адрес: 117049, г. Москва, Ленинский пр., д. 4, стр. 1А

Фактический адрес: 141730 Московская область, г. Лобня, ул. Железнодорожная д.10 Тел./факс: (495)988-52-88 http://www.middle.ru; e-mail: middle@middle.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
