МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО       ___

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

Москва

О внесении изменений в описание типа на трансформаторы напряжения НАЛИ-НТЗ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НТЗ «Волхов» б/д № 078а п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на трансформаторы напряжения НАЛИ-НТЗ., зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 70747-18, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00Е1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» мая 2020 г. № 967

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ

Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты с неэффективно заземленной нейтралью.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в шкафы КРУ(Н) и другие электроустановки и являются комплектующими изделиями.

Трансформаторы напряжения НАЛИ-НТЗ - трехфазные, антирезонансные, электромагнитные, с литой изоляцией, с возможностью контроля изоляции сети.

Трансформаторы изготавливаются в виде опорной конструкции. Выводы первичной обмотки «А», «В», «С» расположены на верхней поверхности трансформатора. Заземляемый вывод «Х» и выводы вторичных обмотки расположены в нижней части трансформатора. Трансформаторы конструктивного исполнения с предохранителями имеют защитные предохранительные устройства с плавкой вставкой, которые располагаются сверху над выводами «А», «В», «С» первичной обмотки трансформатора.

Активная часть трансформатора состоит из двух трансформаторов, залитых в одном корпусе. Первый трансформатор - трансформатор прямой последовательности (ТПП) -трехфазный трехстержневой, второй - трансформатор нулевой последовательности (ТНП) -однофазный двухстержневый.

Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в нижней части корпуса. Для защиты от несанкционированного доступа к выводам вторичных обмоток предусмотрена прозрачная крышка с возможностью пломбирования.

Корпус трансформаторов выполнен в виде блока, отлитого из компаунда на основе эпоксидной смолы, обеспечивающем главную изоляцию и защиту обмоток от климатических и механических воздействий.

На боковой стенке корпуса трансформаторов со стороны выводов вторичных обмоток или на противоположной стороне размещена табличка технических данных.

На опорных швеллерах, образующих установочную раму трансформатора, имеются четыре отверстия диаметром 14 мм, предназначенные для крепления трансформатора на месте установки, а также шпилька М8 для заземления. Для исполнений на металлическом основании имеются четыре паза шириной 14 мм для крепления трансформатора на месте установки.

Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ выпускаются в следующих модификациях: НАЛИ-НТЗ-6, НАЛИ-НТЗ-10, НАЛИ-НТЗ-20, НАЛИ-НТЗ-35, которые отличаются конструктивным исполнением, номинальным напряжением, количеством обмоток, расположением выводов, размерами корпуса и массой.

Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму или методом гравировки. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку. Допускается маркировка выводов первичной обмотки в виде металлических табличек.

Общий вид трансформаторов представлен на рисунках 1 - 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Допускается замена предохранительных устройств в случае их срабатывания.

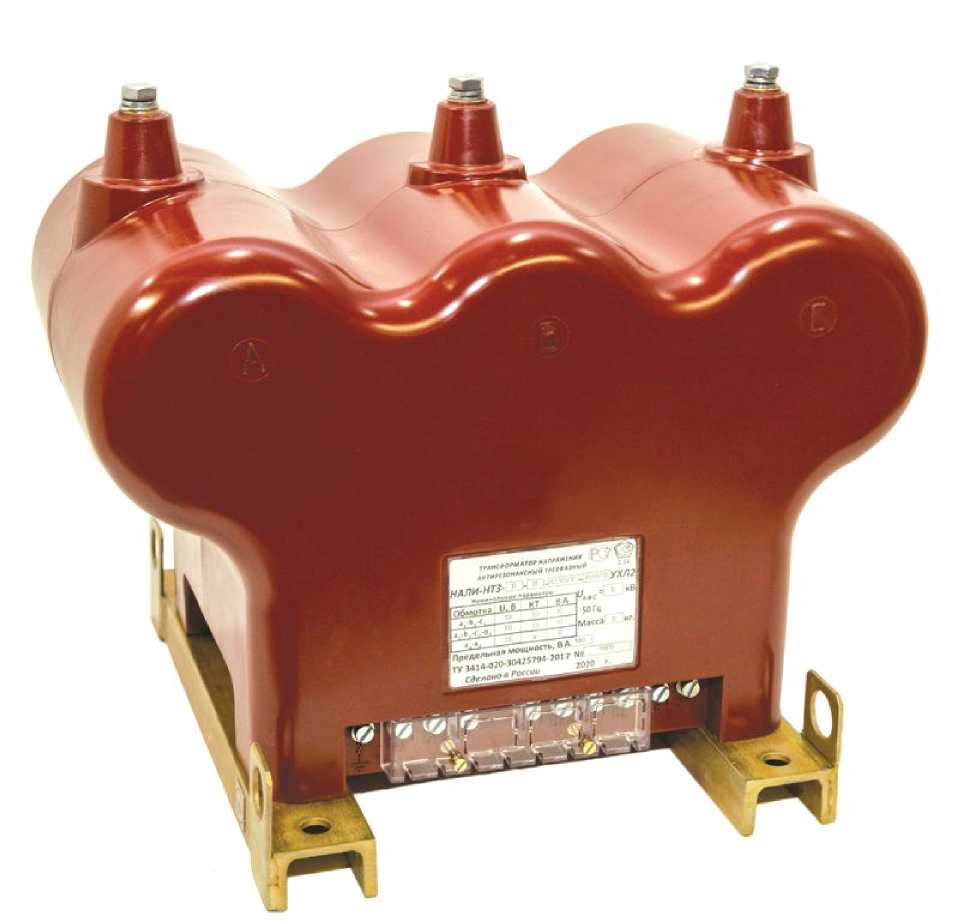

Рисунок 1 - Общий вид трансформаторов напряжения антирезонансных трехфазных

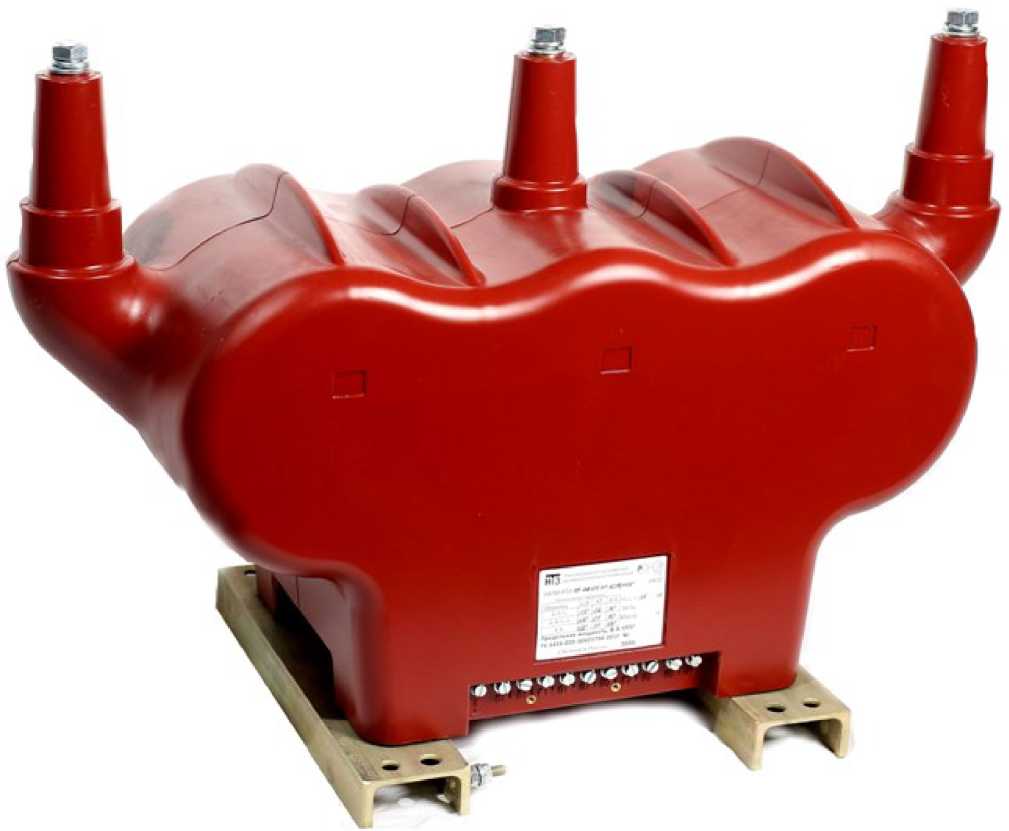

Рисунок 2 - Общий вид трансформаторов напряжения антирезонансных трехфазных НАЛИ-НТЗ-20(35)

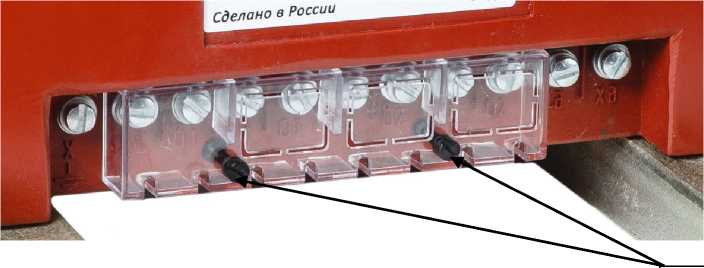

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Н А Л И - НТЗ-Х -(Х)-Х/Х/Х-Х/Х/Х Х 2, U1=X В (Х)

| Дополнительная информация_________

_____Номинальное первичное напряжение, В Категория размещения по ___________ГОСТ 15150-69____________________ Климатическое исполнение по _____________ГОСТ 15150-69____________________ Номинальная нагрузка вторичных __________________обмоток, В^А_______________________ _______________________Классы точности вторичных обмоток Конструктивное исполнение ________________________________(исполнение -00 не указывается)_______ __________________________________Класс напряжения, кВ_______________ Зарегистрированный товарный знак _______________________________________изготовителя_________________________ С возможностью контроля изоляции ____________________________________________сети_________________________________ __________________________________________С литой изоляцией__________________ ___________________________________________Антирезонансный__________________ Трансформатор напряжения трехфазный

Рисунок 4 - Структура условного обозначения трансформаторов напряжения НАЛИ-НТЗ

отсутствует.

Таблица 1 - Метрологические характеристики трансформаторов напряжения антирезонансных

трехфазных НАЛИ-НТЗ

Продолжение таблицы 1

Таблица 2  - Основные технические характеристики трансформаторов напряжения

антирезонансных трехфазных НАЛИ-НТЗ

наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформаторы напряжения измерительные лабораторные серии НЛЛ (регистрационный номер в Федеральном информационном фонде № 46942-11); прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные  и технические документы, устанавливающие требования к

трансформаторам напряжения антирезонансным трехфазным НАЛИ-НТЗ

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1N1 до 750/\3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-020-30425794-2017 Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ. Технические условия

Общество с ограниченной ответственностью «Невский Трансформаторный Завод

«Волхов» (ООО «НТЗ «Волхов»)

ИНН 5321152861

Адрес: 173008, г. Великий Новгород, ул. Северная, д. 19

Телефон (факс): +7 (8162) 94-81-02 (+7 (8162) 94-81-03)

Web-сайт: http://www.ntzv.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии                                          А.В. Кулешов
