УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» мая 2021 г. №791

Лист № 1 Регистрационный № 78259-20 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные Талант

Весы автомобильные Талант (далее - весы) применяются для измерения массы автомобильных транспортных средств и транспортных средств сельскохозяйственного назначения.

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть передано через цифровой интерфейс связи на персональный компьютер и/или вторичный дисплей.

Весы состоят из:

• - грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011; далее — датчики);

• - весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011; далее прибор) или устройства обработки аналоговых данных по Т.2.2.3 ГОСТ OIML R 76-1-2011 (далее - УОАД) (при использовании датчиков с аналоговым выходным сигналом и терминалом).

ГПУ включает в себя от одной до пяти секций, представляющих собой металлическую либо бетонную конструкцию для размещения транспортного средства (далее - ТС), каждая из которых опирается на четыре датчика. Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание (свайное, асфальтобетонное, металлическое, щебёночное, железобетонные дорожные плиты).

В весах используются следующие датчики:

• - датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZSFY, регистрационный № 75819-19;

• - датчики весоизмерительные сжатия RC3, регистрационный № 50843-12;

• - датчики весоизмерительные тензорезисторные CDL, регистрационный № 71534-18;

• -  датчики весоизмерительные тензорезисторные С, модификации С16А,  C16i,

регистрационный № 67871-17;

• -  датчики весоизмерительные тензорезисторные Sierra, модификация SBM14, регистрационный № 76409-19;

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM14H1, HM14H, регистрационный № 55371-19;

- датчики весоизмерительные тензорезисторные WBK, регистрационный № 56685-14;

- датчики весоизмерительные тензорезисторные WBK-D, регистрационный № 54471-13.

В весах используются следующие приборы весоизмерительные:

- приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700, модификации i 30, i 35, i 400, регистрационный № 58867-14;

- индикатор ВТ-008 или терминал ВТ-009, изготовитель ООО «НАИС»;

- терминалы весоизмерительные CI, NT, модификация CI-600D, регистрационный № 54472-13;

• - прибор весоизмерительный CI, BI, NT и PDI, модификации CI-6000A, CI-5200A, CI-5010A регистрационный № 50968-12;

• -  приборы весоизмерительные DIS2116,  DWS2103, модификация DIS2116,

регистрационный № 61809-15.

В весах используются следующие УОАД:

• - блок преобразования аналогового сигнала тензодатчиков в цифровой код БТС4, изготовитель ООО «НАИС»;

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору.

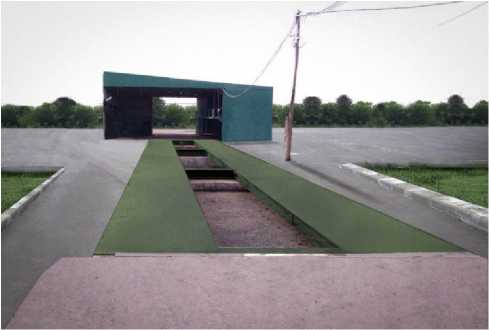

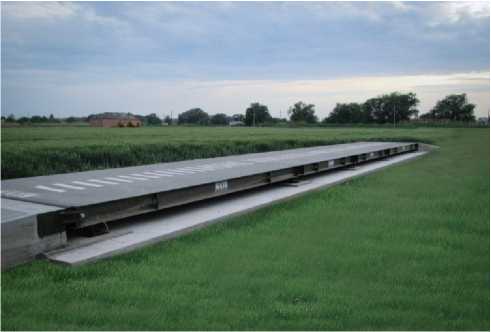

Общий вид ГПУ весов представлен на рисунке 1.

Рисунок 1 - Общий вид ГПУ весов (примеры)

Модификации весов имеют обозначения вида Талант-[1]-[2]-[3]-[4]-[5]-[6]. Расшифровка

индексов в обозначении модификаций приведена в таблице 1.

Таблица 1 — Расшифровка индексов в обозначении модификаций

Маркировочная табличка весов содержит следующие основные данные: - торговая марка изготовителя или его полное наименование;

- знак утверждения типа;

- обозначение типа и модификации весов;

- заводской (серийный) номер весов;

- класс точности;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- поверочный интервал ( e);

- диапазон выборки массы тары;

- диапазон температур ГПУ (если применимо);

- диапазон температур прибора (если применимо);

- год выпуска.

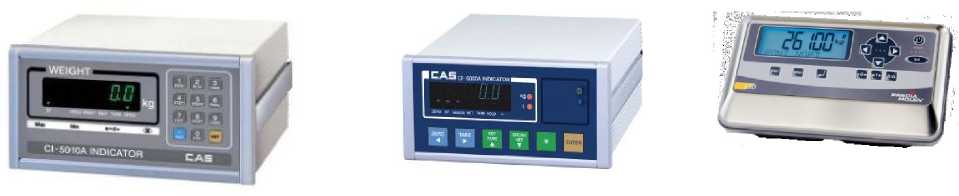

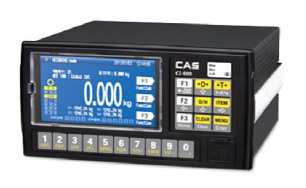

Общий вид приборов, УОАД, а также схема пломбировки, представлены на рисунках 2-3

CI-5010A, CI-5200A                 CI-6000A                    i 30

i 35

i 400

ВТ-008, ВТ-009

CI-600D

DIS2116

Рисунок 2 - Общий вид приборов

1

2

БТС-4

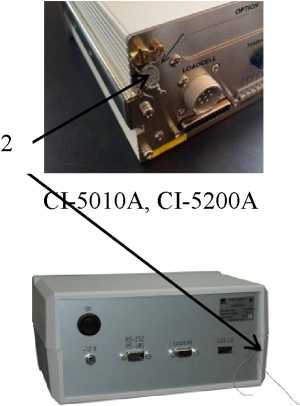

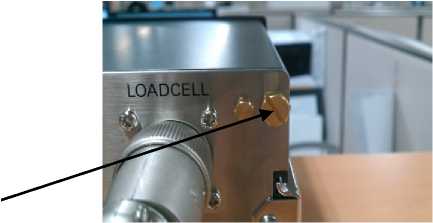

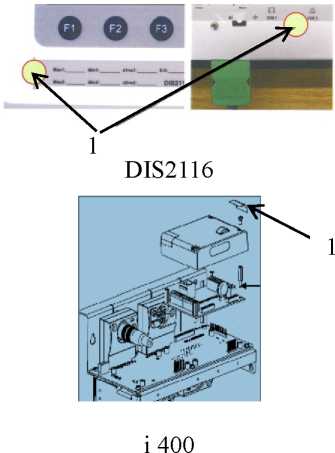

Рисунок 3 - Схема пломбировки от несанкционированного доступа (1-пломба в виде разрушаемой наклейки, 2-свинцовая или пластиковая пломба, 3-мастичная пломба)

Программное обеспечение (далее - ПО) весов является встроенным используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и регулировка, не могут быть осуществлены без нарушения защитной пломбы.

Для защиты ПО приборов ВТ-008, ВТ-009 от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (свинцовой или пластиковой), которая находится на корпусе прибора. Защитная пломба ограничивает доступ к переключателю регулировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы, также применяется разграничение прав доступа к параметрам регулировки посредством пароля. Для контроля изменений метрологически значимых параметров предусмотрен несбрасываемый счетчик (электронная пломба), значение которого меняется при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (в соответствии с эксплуатационной документацией на прибор).

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014

аблица 2 - Идентификационные признаки ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Однодиапазонные весы

*) Используются весоизмерительные датчики с числом поверочных интервалов nLc > 4000

Весы с числом поверочных интервалов n более 3000 устанавливаются в защищенных от механических и атмосферных воздействий сооружениях.

Таблица 5 - Многодиапазонные весы

*) Используются весоизмерительные датчики с числом поверочных интервалов n\C > 4000

Весы с числом поверочных интервалов n более 3000, устанавливаются в защищенных от механических и атмосферных воздействий сооружениях.

Таблица 6 - Основные технические характеристики

наносится на маркировочную табличку, расположенную на корпусе прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации весов.

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ТУ 4274-013-48254431-2019 «Весы автомобильные Талант. Технические условия».
