№2327 от 29.10.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 725429
ПРИКАЗ_Об утверждении типов средств измерений (15)
Приказы по основной деятельности по агентству Вн. Приказ № 2327 от 29.10.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
29 октября 2025 г.
2327
Москва
Об утверждении типов средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\__________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » ок_ября 2025 г. № ____
Сведения
об утвержденных типах средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Штангенциркули специальные |
INSIZE |
С |
96747-25 |
1120-500 сер. № 1910211186; 1121150В сер. № 1906211075; 1122300 сер. № 2503221097; 1123-300А сер. № 1803223803; 1124-300А сер. № 1911201122; 1125600 сер. № 2508223402; 1128200 сер. № 2508459769; 1129300 сер. № 2508223402; 1138200 сер. № 2807222101; 1161-150А сер. № 1010300840; 1162-125А сер. № 0208222801; 1164- |
INSIZE CO., LTD, Китай |
INSIZE CO., LTD, Китай |
ОС |
МП-7552025 «ГСИ. Штангенциркули специальные INSIZE. Методика поверки» |
1 год |
Общество с ограниченной ответственностью «ПРО-МИНВЕСТ» (ООО «ПРО-МИНВЕСТ»), г. Нижний Новгород ИНН 5257159909 |
ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов |
18.03.2025 |
|
200 сер. № 1029875477; 1167- 150А сер. № 1010225604; 1168- 300А сер. № 1810194509; 1172 200 сер. № 1606211061; 1176 200 сер. № 1804224090; 1177 300 сер. № 2906211001; 1178 300 сер. № 1106225036; 1179 300 сер. № 0505221710; 1184 200 сер. № 2601212162; 1185- 150А сер. № 2106222218; 1186- 150А сер. № 2602182016; 1187- 500А сер. № 0903223804; 1191 150 сер. № 2610211081; 1192- 200А сер. № 2904221151; 1199 150 сер. № 0811228400; 1262- 150А сер. № 1805220128; 1291 150 сер. № 1805214589; 1338 150 сер. № 1403248753; 1376 150 сер. № 1425680416; 1520 150 сер. № 2211211186; 1521 150 сер.№ |
|
2902241122; 1524200 cер. № 2808211036; 15253001 cер. № 2202223202; 1526200 cер. № 0607221496; 15273001 cер. № 2601212171; 15283001 cер. № 1005224019; 1530300 cер. № 0207221108; 1532200 cер. № 1309221853; 1533500 cер. № 2907221011; 1534200 cер. № 0903221404; 1535100 cер.№ 1810222570; 1536300 cер. № 2104223203; 1538300 cер. № 0608211352; 7202-200А cер. № 2701594379; 7203-300А cер. № 2706238005 | |||||||||||||
|
2. |

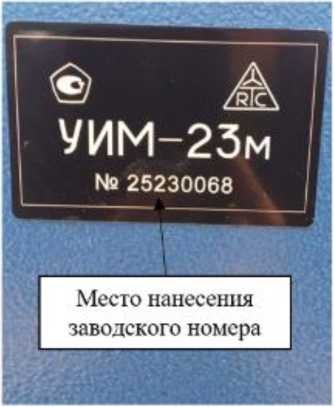

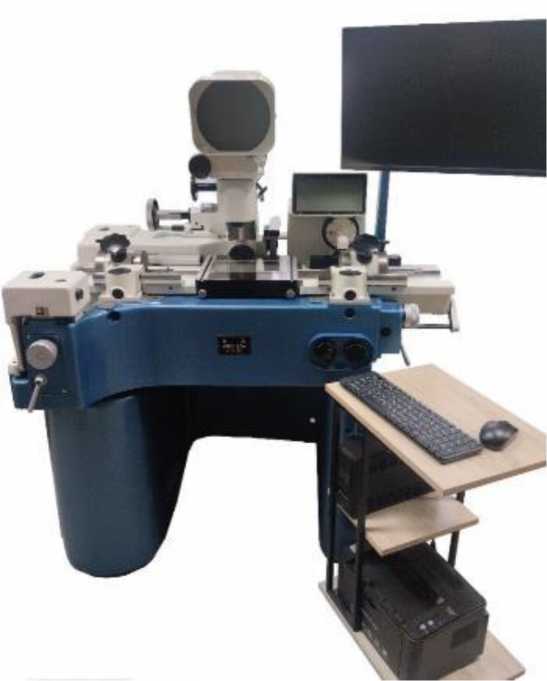

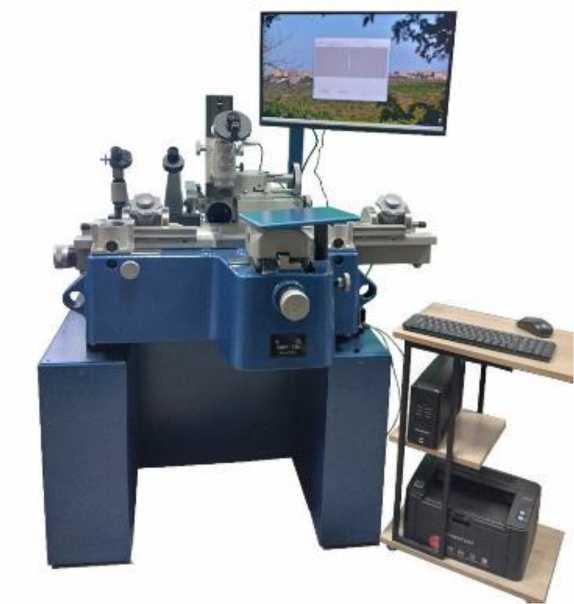

Микроскопы универсальные измерительные |
УИМ |
С |
96748-25 |
УИМ-21м зав. № 25230064, УИМ-23м зав. № 25230068 |
Акционерное общество «Русская Ин-струменталь-ная Компания» (АО «РИК»), г. Ставрополь ИНН 2634059946 |
Акционерное общество «Русская Ин-струменталь-ная Компания» (АО «РИК»), г. Ставрополь ИНН 2634059946 |
ОС |
МП-8642025 «ГСИ. Микроскопы универсальные измерительные УИМ. Методика поверки» |
1 год |
Акционерное общество «Русская Ин-струменталь-ная Компания» (АО «РИК»), г. Ставрополь ИНН 2634059946 |
ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов |
30.04.2025 |
|
3. |

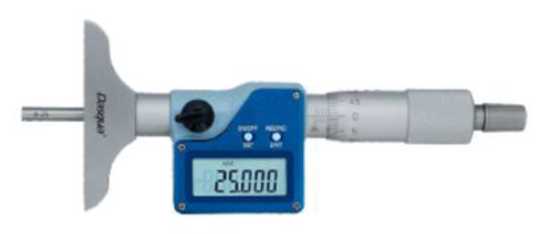

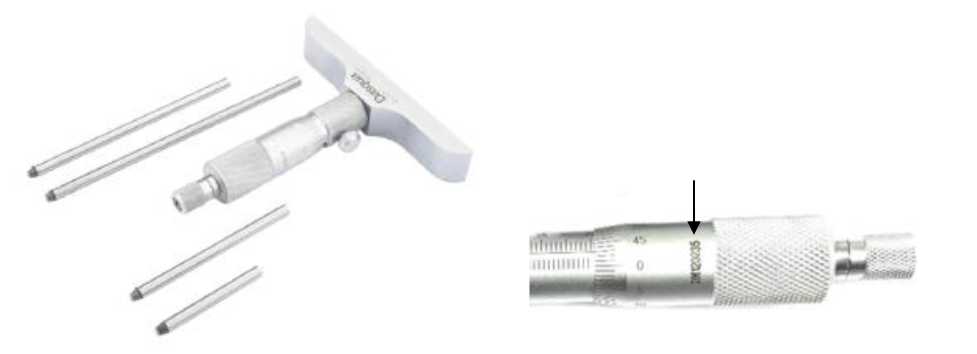

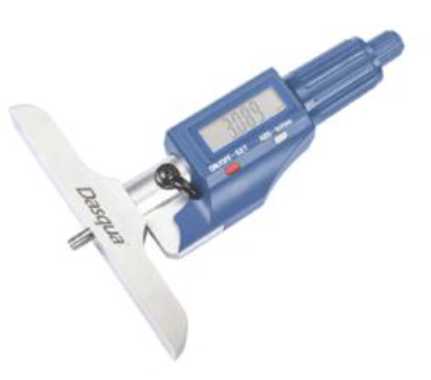

Глубиномеры микро- |
Обозначение |
С |
96749-25 |
ГМ зав. №№ 150786331, |
Dasqua Technology |
Dasqua Technology |
ОС |
МП-7.0312025 «ГСИ. |
1 год |
Общество с ограниченной |
ООО РМЦ «Калиброн», |
02.07.2025 |
|
метрические |
отсутствует |
AX188450, ГМЦ зав. № 1212336, AD175318 |
Ltd., Китай |
Ltd., Китай |
Глубиномеры мик-рометриче-ские. Методика поверки» |
ответственностью «Измерительные решения» (ООО «Измерительные решения»), г. Москва ИНН 9723170730 |
г. Москва | ||||||
|

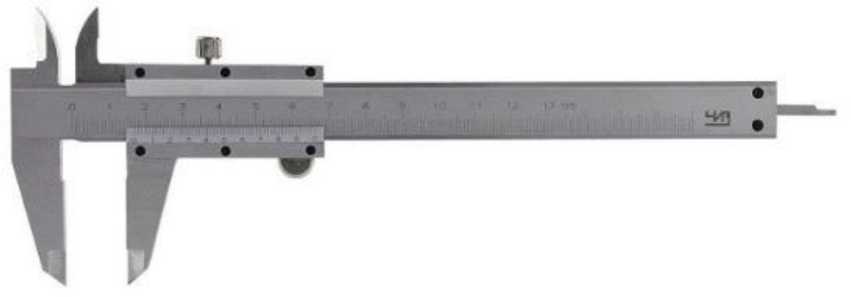

4. |

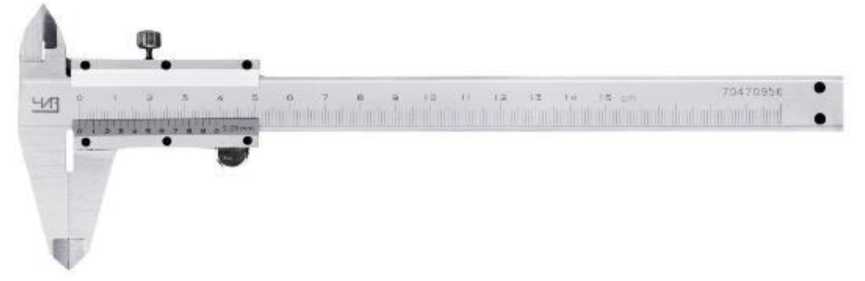

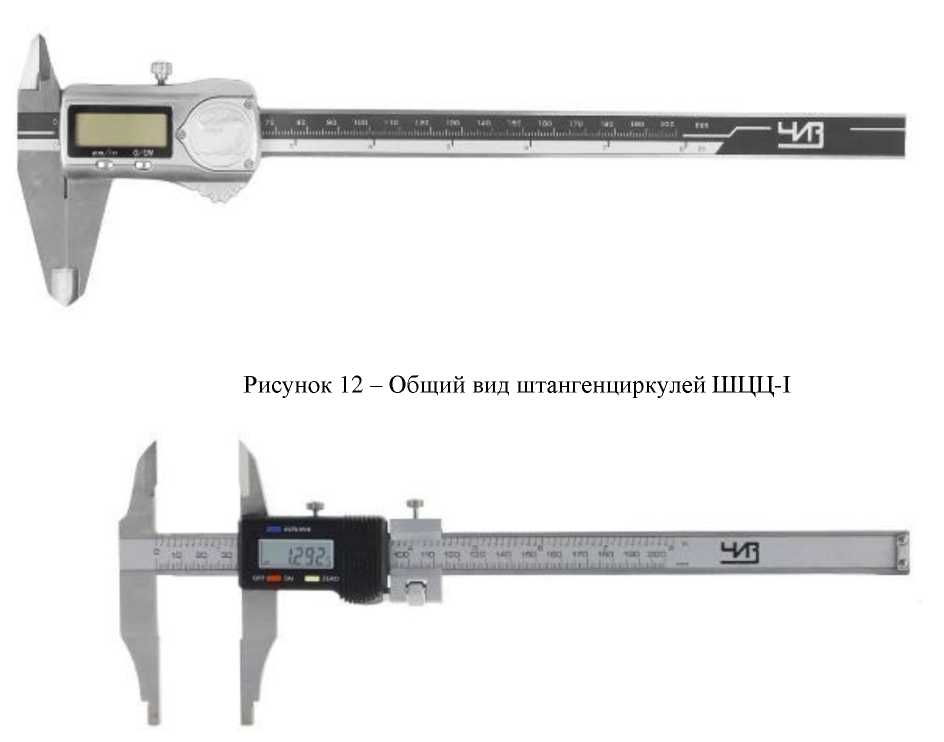

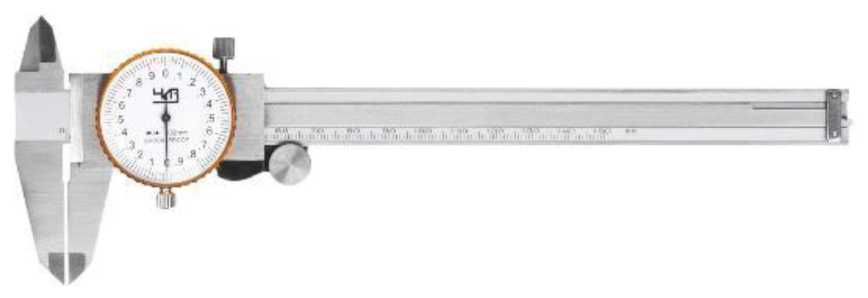

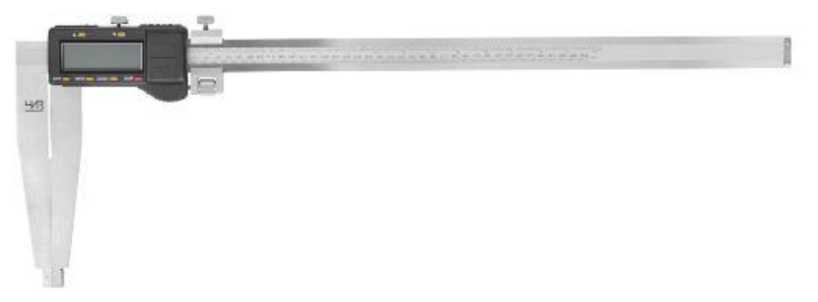

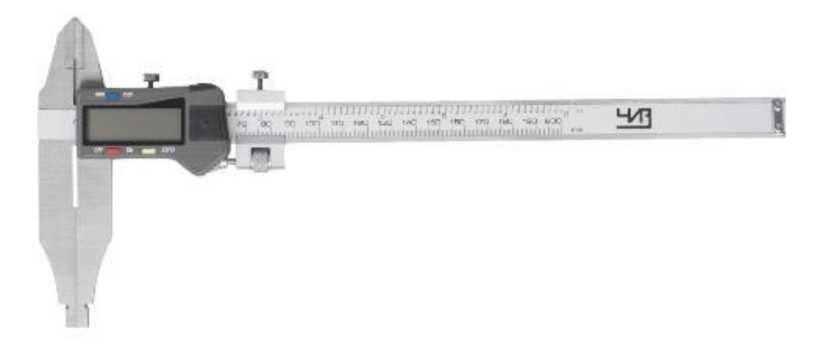

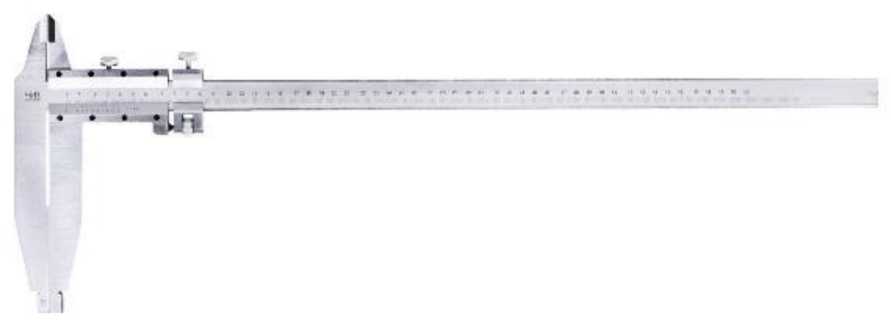

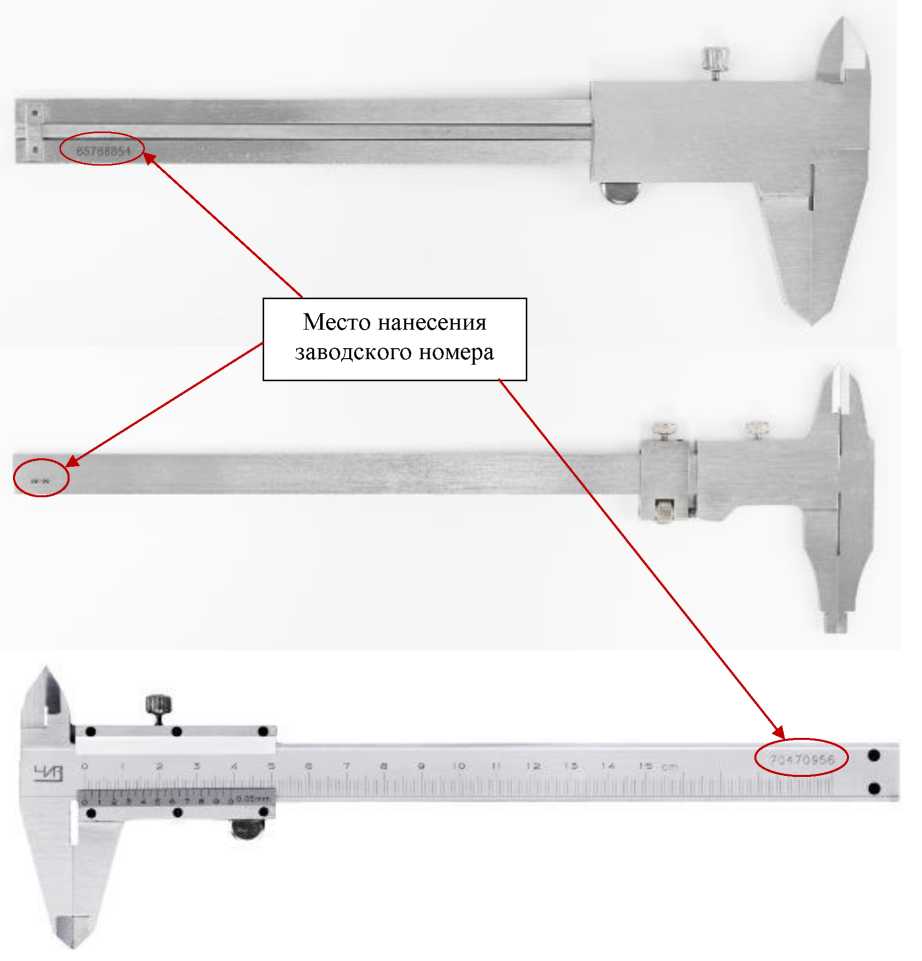

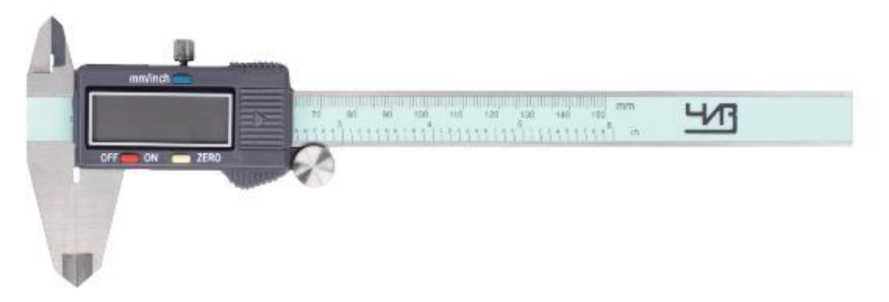

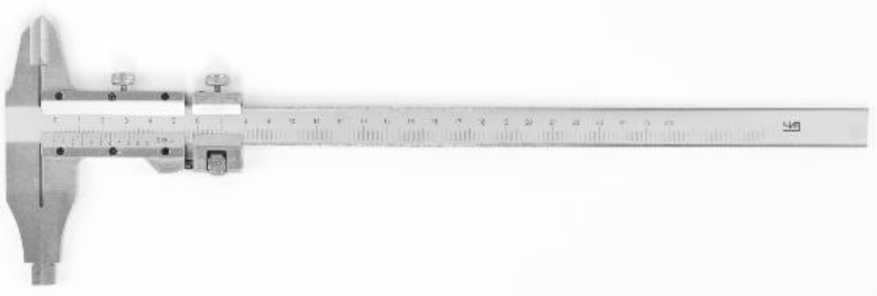

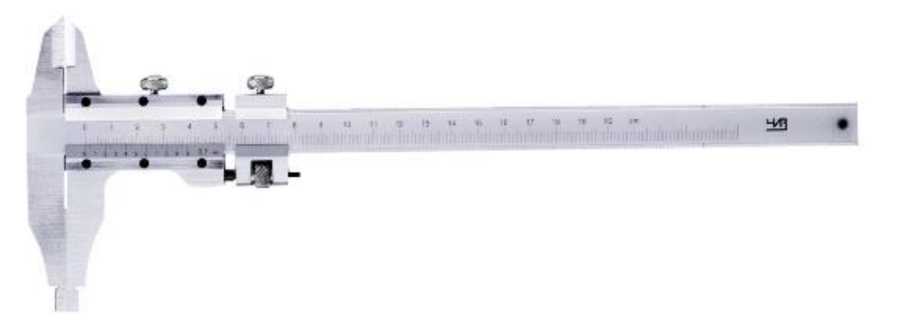

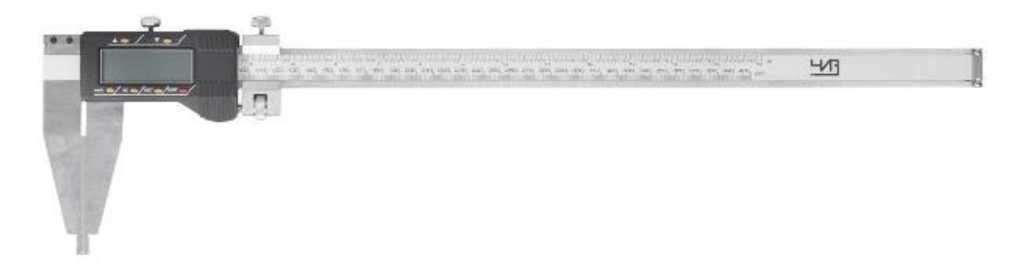

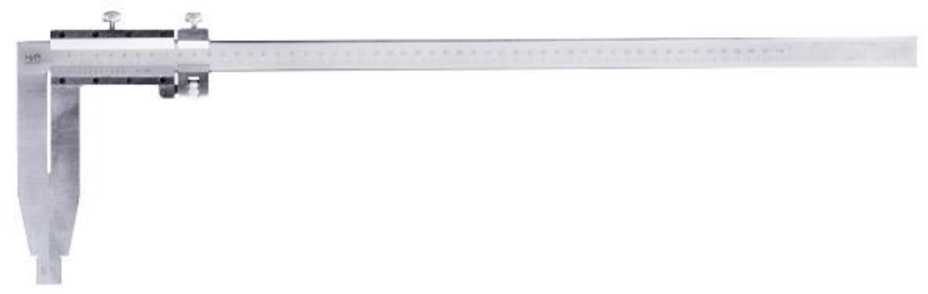

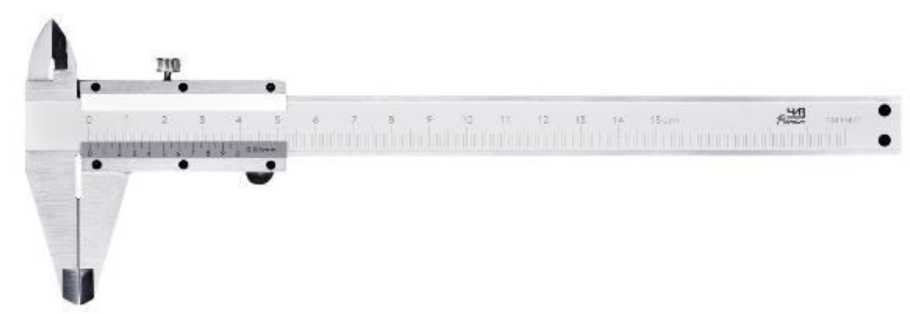

Штангенциркули |
ЧИЗ |
С |
96750-25 |
ШЦ-1-125-0,1-1 зав. № KK08642, ШЦ-I-135-0,05 зав. № 180176432, ШЦ-I-150-0,1-2 зав. № HH067832, ШЦ-I-200-0,1-1 зав. № HC1265, ШЦ-1-300-0,1-1 зав. № 9978453, ШЦ-II-160-0,05 зав. № 009872341, ШЦ-II-200-0,1-1 зав. № CC156829, ШЦ-II-250-0,1-2 зав. № 18093418, ШЦ-II-300-0,1-1 зав. № 5563210, ШЦ-II-400-0,05 зав. № 6136286, ШЦ-II-500-0,1-1 зав. № 15682001, ШЦ-II-250-800-0,05 зав. № KK895423, ШЦ-II-320-1000-0,1-1 зав. № HC8521156, ШЦ-П-800-2000-0,1-1 зав. № H34591, ШЦ-III-160-0,1-1 зав. № 5854190, ШЦ-III-200-0,1-2 зав. № |
Акционерное общество Торговый дом «Челябинский инструментальный завод» (АО ТД «ЧИЗ»), г. Москва (производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd., Китай) |
Акционерное общество Торговый дом «Челябинский инструментальный завод» (АО ТД «ЧИЗ»), г. Москва |
ОС |
ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки» |
1 год |
Акционерное общество Торговый дом «Челябинский инструментальный завод» (АО ТД «ЧИЗ»), г. Москва ИНН 7719203926 |
ООО «МЦ Севр групп», г. Москва |
01.08.2025 |
|
HHI9321687, ШЦ- III-300-0,1-1 зав. № J76132, ШЦ-III- 500-0,05 зав. №12865411, ШЦ- III-250-630-0,1-1 зав. № 184521, ШЦ-Ш-250-800- 0,05 зав. № GG67621, ШЦ-III-320-1000-0,1-1 зав. № CH675261, ШЦ- III-800-2000-0,1-1 зав. № 80981921, ШЦК-1-125-0,1-1 зав. № 986421H, ШЦК-1-135-0,1-2 зав. №HH091872, ШЦК-1-150-0,05 зав. № 111624121, ШЦК-1-300-0,05 зав. № 56543219, ШЦЦ-1-150-0,01 зав. № 242567, ШЦЦ-П-250-0,01 зав. № 89431, ТПТЩ-П-320-1000- 0,01 зав. № IHH34261, ШЦЦ-III-250-800-0,01 зав. № FFK12781 | |||||||||||||
|
5. |

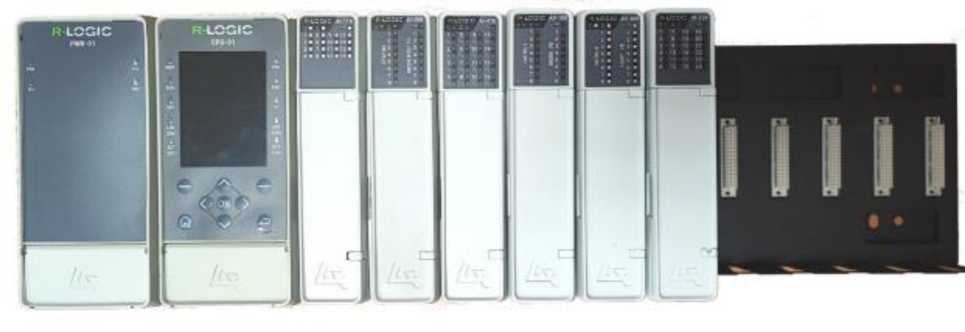

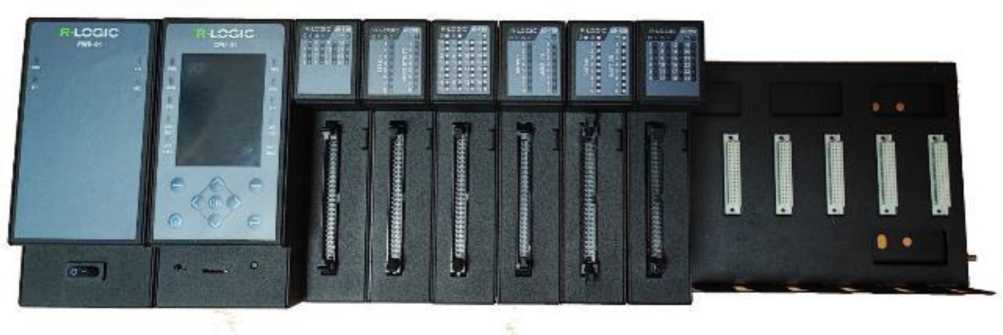

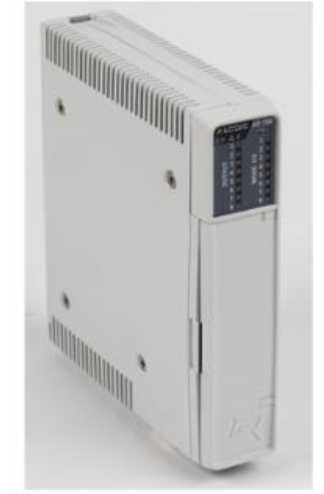

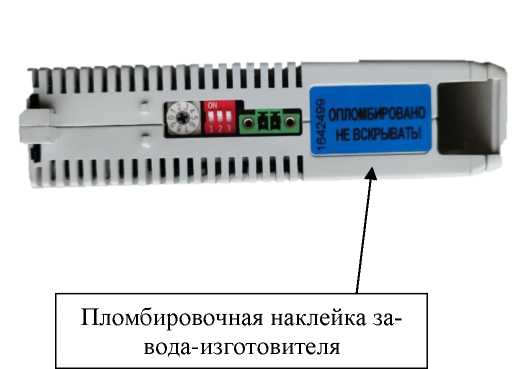

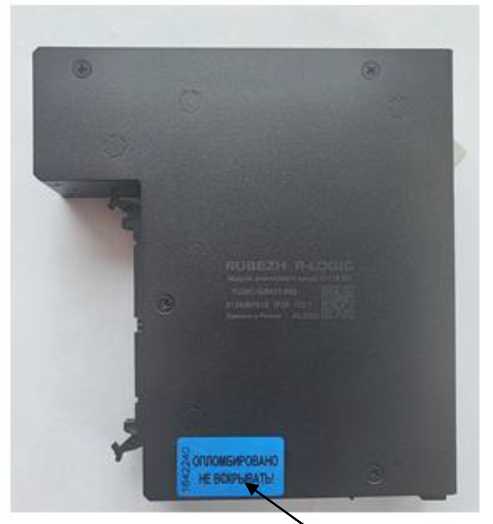

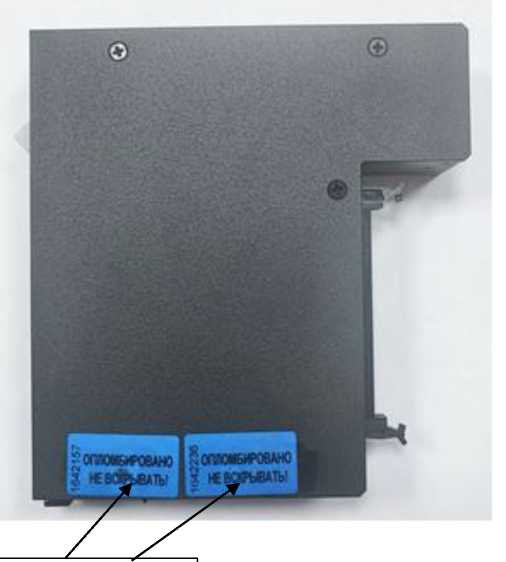

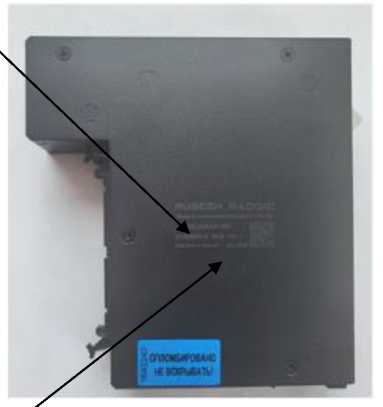

Контроллеры логические про-граммируе-мые |
R-Logic Стандарт |
С |
96751-25 |
RL-01/S2-01/02-03/13-05/42-06/4507/47-08/49-09/53 с зав. № 0000000001 |
Общество с ограниченной ответственностью «РУБЕЖ» (ООО «РУБЕЖ»), г. Саратов ИНН 6454052297 |
Общество с ограниченной ответственностью «РУБЕЖ» (ООО «РУБЕЖ»), г. Саратов ИНН 6454052297 |
ОС |
МИ 253999 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, |
4 года |
Общество с ограниченной ответственностью «РУ БЕЖ» (ООО «РУБЕЖ»), г. Саратов ИНН 6454052297 |
ООО «НИЦ «ЭНЕРГО», г. Москва |
01.07.2025 |
|
управляющих, программно-технических комплексов. Методика поверки» | |||||||||||||
|
6. |

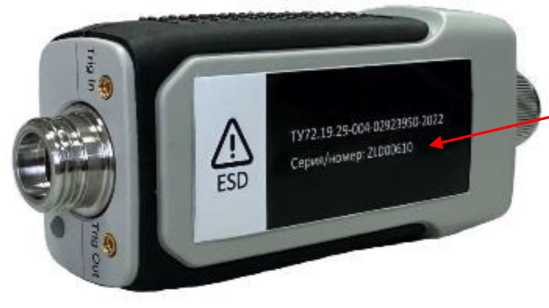

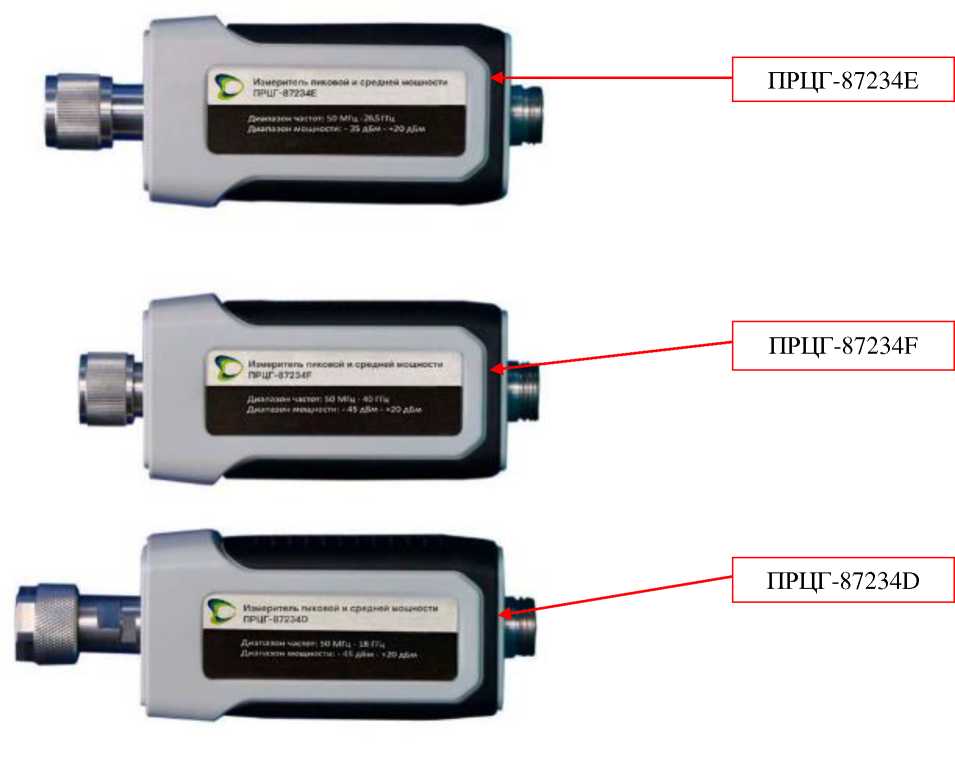

Измерители пиковой и средней мощности |
ПРЦГ- 87234 |
С |
96752-25 |
модификация nPn,r-87234D зав. № ZKL00082, модификация ПРЦГ-87234E зав. № ZKC00173, модификация ПРЦГ-87234F зав. № ZLD00614 |
Общество с ограниченной ответственностью «НАУЧ НО- ПРОИЗВОД СТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС»), г. Москва ИНН 9717029320 (Производственная площадка SUZHOU XNCY TECHNOLOG Y CO., LTD, Китай) |
Общество с ограниченной ответственностью «НАУЧ НО- ПРОИЗВОД СТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС»), г. Москва ИНН 9717029320 |
ОС |
РТ-МП-880-4412024 «ГСИ. Измерители пиковой и средней мощности ПРЦГ-87234. Методика поверки» |
1 год |
Общество с ограниченной ответственностью «НАУЧ НО- ПРОИЗВОД СТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС»), г. Москва ИНН 9717029320 |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
15.07.2024 |
|
7. |

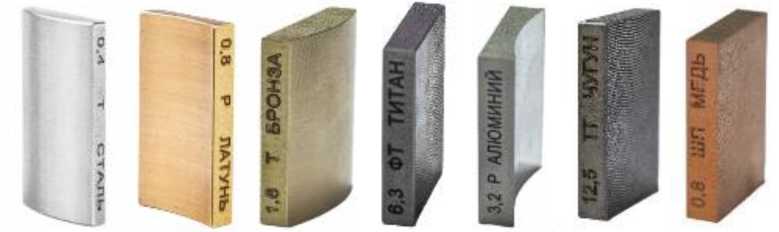

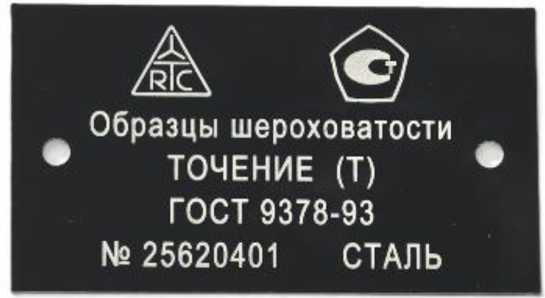

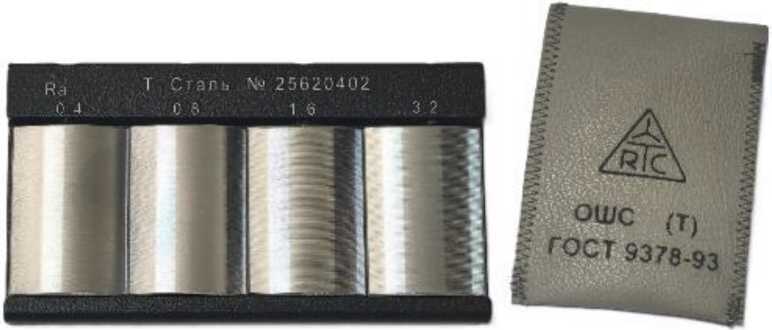

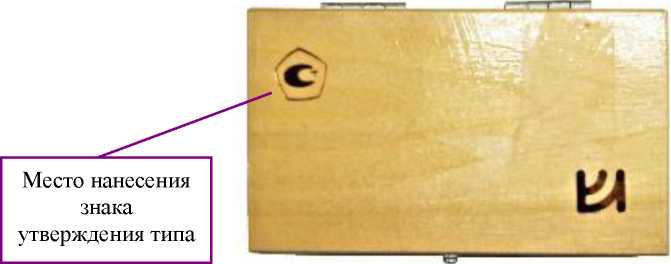

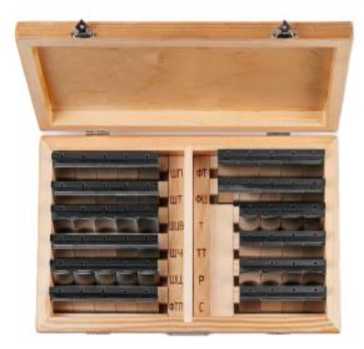

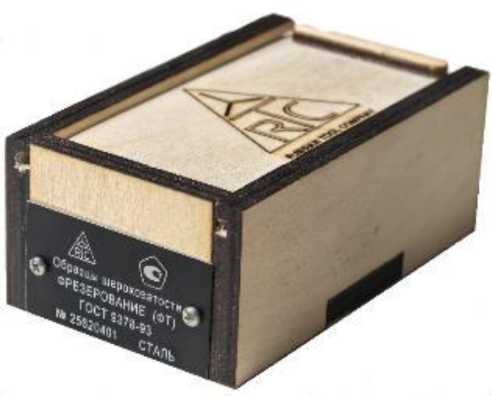

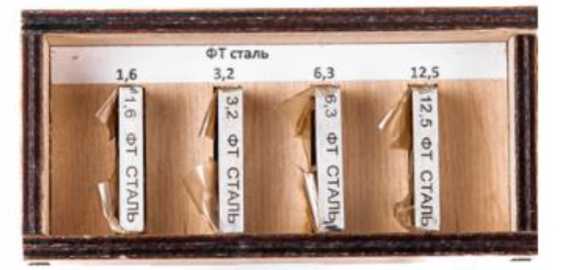

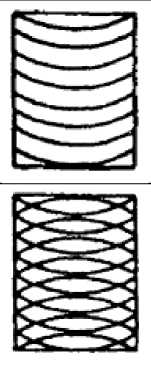

Образцы шероховатости поверхности (сравнения) |
РИК |
С |
96753-25 |
0,1-3,2 ШП ГОСТ 9378-93 зав. № 25620059 (чугун), 0,4-12,5 Т ГОСТ 9378-93 зав. № 25620051 (бронза), 0,4-12,5 Р ГОСТ 9378-93 зав. № 25620046 (латунь), 0,8-12,5 С ГОСТ |
Акционерное общество «Русская Ин-струменталь-ная Компания» (АО «РИК»), г. Ставрополь ИНН 2634059946 |
Акционерное общество «Русская Ин-струменталь-ная Компания» (АО «РИК»), г. Ставрополь ИНН 2634059946 |
ОС |
МИ 185088 «ГСИ. Образцы шероховатости поверхности (сравнения). Методика поверки» |
2 года |
Акционерное общество «Русская Ин-струменталь-ная Компания» (АО «РИК»), г. Ставрополь ИНН 2634059946 |
ФБУ «НИЦ ПМ - Ро-стест», г. Москва |
31.07.2025 |
|
9378-93 зав. № 25620045 (медь), 0,4-12,5 ФТ ГОСТ 9378-93 зав. № 25620044 (медь), 0,4-12,5 Р ГОСТ 9378-93 зав. № 25620068 (титан), 0,006-0,2 ПП ГОСТ 9378-93 зав. № 25620042 (сталь), 12,5 ФЦ ГОСТ 9378-93 зав. № 25620061 (алюминий), 0,1-3,2 ШТ ГОСТ 9378-93 зав. № 25620048 (латунь) | |||||||||||||
|
8. |

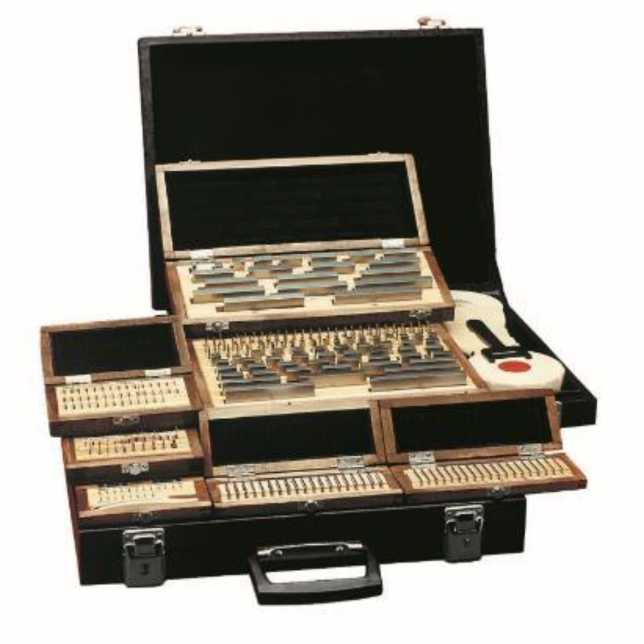

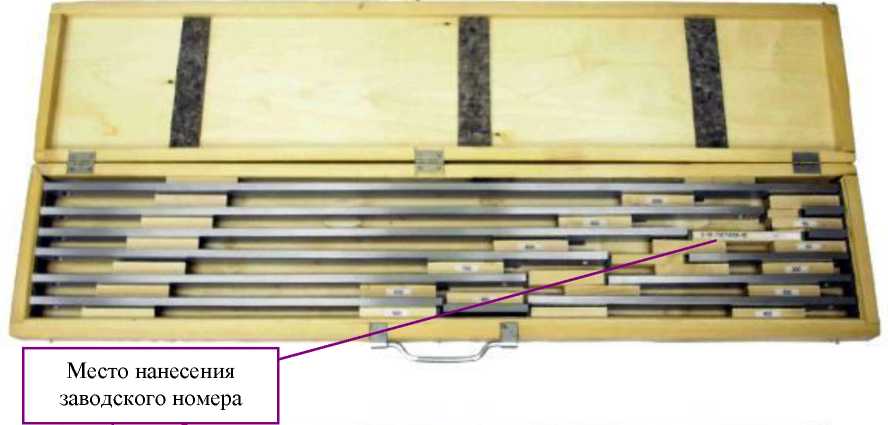

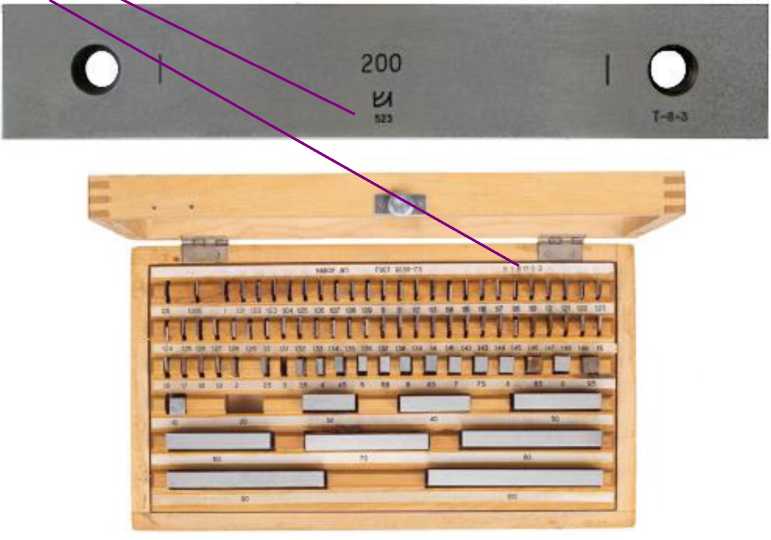

Меры длины концевые плоскопараллельные |
Обозна чение отсутствует |
С |
96754-25 |
набор № 1 зав. № 230078, набор № 9 зав. № 230079, набор № 10 зав. № 230080, набор № 16 зав. № 230081, набор № 24 зав. № 230082 |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «ЗТИ»), г. Киров ИНН 4345313234 |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «ЗТИ»), г. Киров ИНН 4345313234 |
ОС |
ГОСТ 8.367-79 «ГСИ. Меры длины концевые плоскопараллельные образцовые 1 и 2-го разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки», МИ 1604 87 «ГСИ. Меры длины конце- |
1 год |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «ЗТИ»), г. Киров ИНН 4345313234 |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург |
04.08.2025 |
|
вые пло-скопарал-лельные. Общие требования к методикам поверки», МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4-го разрядов и рабочие классов точности 15 длиной свыше 100 до 1000 мм. Методика поверки», МИ 207990 «ГСИ. Меры длины концевые пло-скопарал-лельные образцовые 3 и 4-го разрядов и рабочие классов точности 15 длиной до 100 мм. |
|
Методика поверки» | |||||||||||||
|

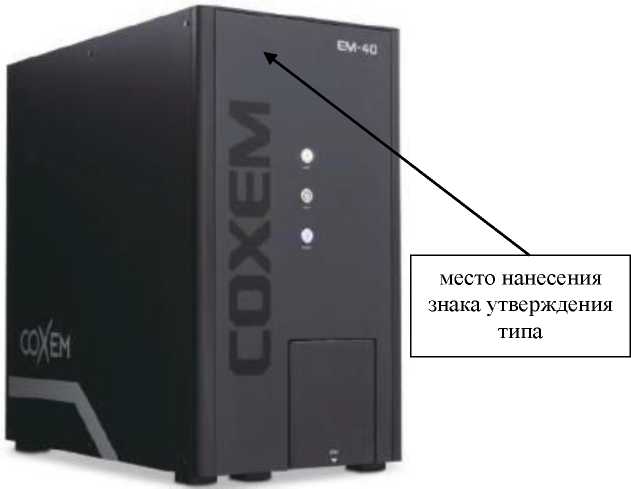

9. |

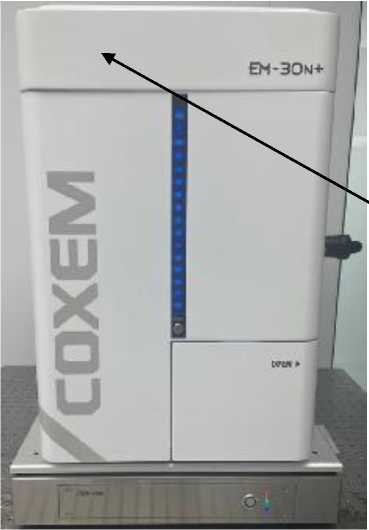

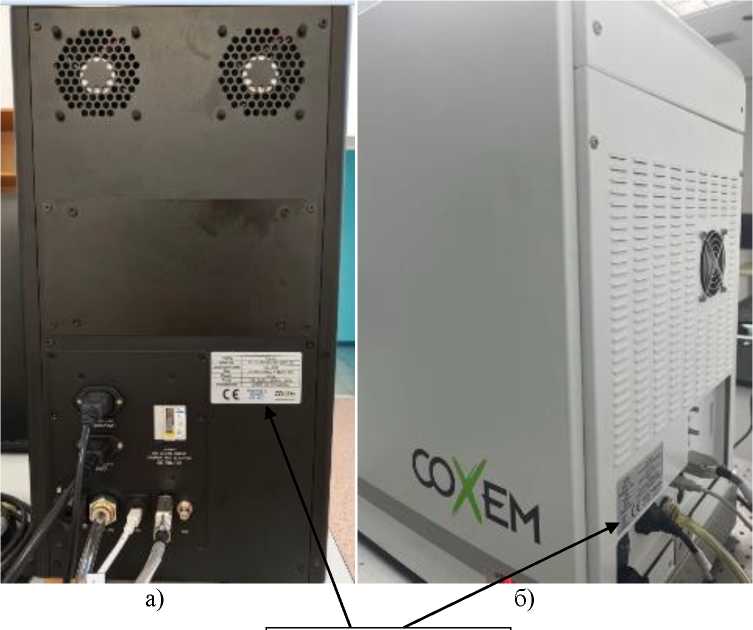

Микроскопы сканирующие электронные измерительные |
EM |
С |
96755-25 |
EM-40 зав. № P1115-2411004-000- BC0V-CN, EM-30N+ зав. № P1113-2503002-000-BC0L- CN |
Фирма «COXEM Co., Ltd.», Республика Корея |
Фирма «COXEM Co., Ltd.», Республика Корея |
ОС |
МП 0012025 «ГСИ. Микроскопы сканирующие электронные измерительные EM. Методика поверки» |
1 год |
Общество с ограниченной ответственностью «Остек-АртТул» (ООО «Остек- АртТул»), г. Москва ИНН 7731481038 |
АО «НИЦПВ», г. Москва |
01.08.2025 |
|
10. |

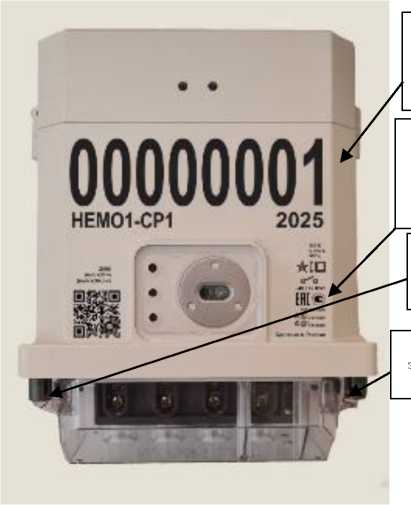

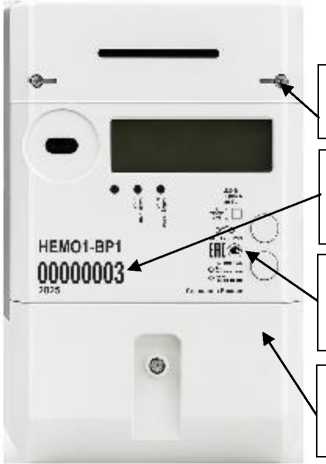

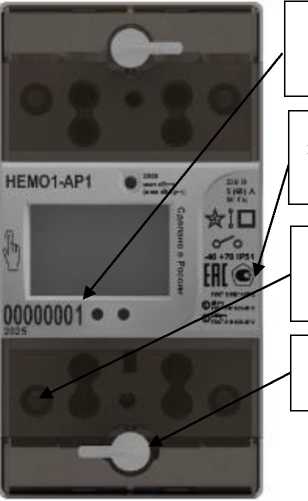

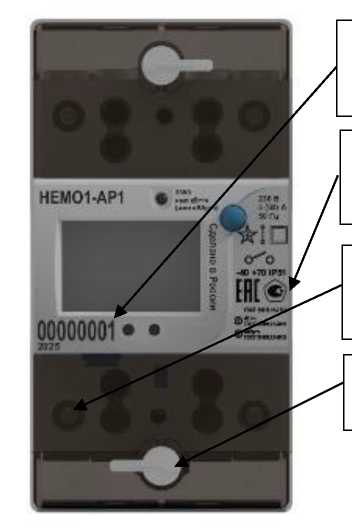

Счетчики электрической энергии однофазные |
НЕМО1 |
С |
96756-25 |
00064446 (модификация НЕМО1-АР1А (230 В; 5 (10) А)); 00064457 (модификация НЕМО1-АР1А (230 В; 10 (100) А)) |
Общество с ограниченной ответственностью Конструкторское Бюро «Зикс-линк» (ООО КБ «Зикс-линк»), Калужская область, г. Жуков ИНН 4007017931 |
Общество с ограниченной ответственностью Конструкторское Бюро «Зикс-линк» (ООО КБ «Зикс-линк»), Калужская обл., г. Жуков ИНН 4007017931 |
ОС |
МП- НИЦЭ-100-25 «ГСИ. Счетчики электрической энергии однофазные НЕМО1. Методика поверки» |
16 лет |
Общество с ограниченной ответственностью Конструкторское Бюро «Зикс-линк» (ООО КБ «Зикс-линк»), Калужская обл., г. Жуков ИНН 4007017931 |
ООО «НИЦ «ЭНЕРГО», г. Москва |
27.08.2025 |
|
11. |

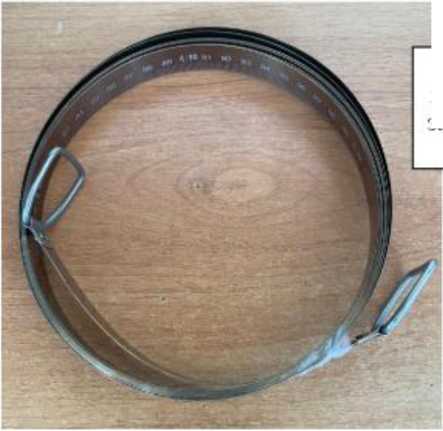

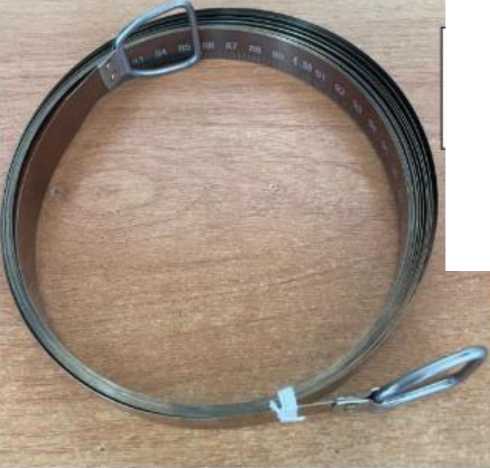

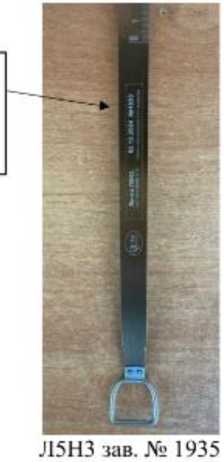

Ленты изме рительные |
Л5Н3 |
Е |
96757-25 |
зав. №№ 1934, 1935 |
Закрытое акционерное общество «Опика» (ЗАО «Опика»), Республика Беларусь |
Закрытое акционерное общество «Опика» (ЗАО «Опика»), Республика Беларусь |
ОС |
МП 3292025 «ГСИ. Ленты измерительные Л5Н3. Методика поверки» |
1 год |
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛ-ТЕСТ»), г. Екатерин- |
ФБУ «Ростовский ЦСМ», г. Ростов-на- Дону |
15.08.2025 |
|
бург ИНН 6662005668 | |||||||||||||
|
12. |

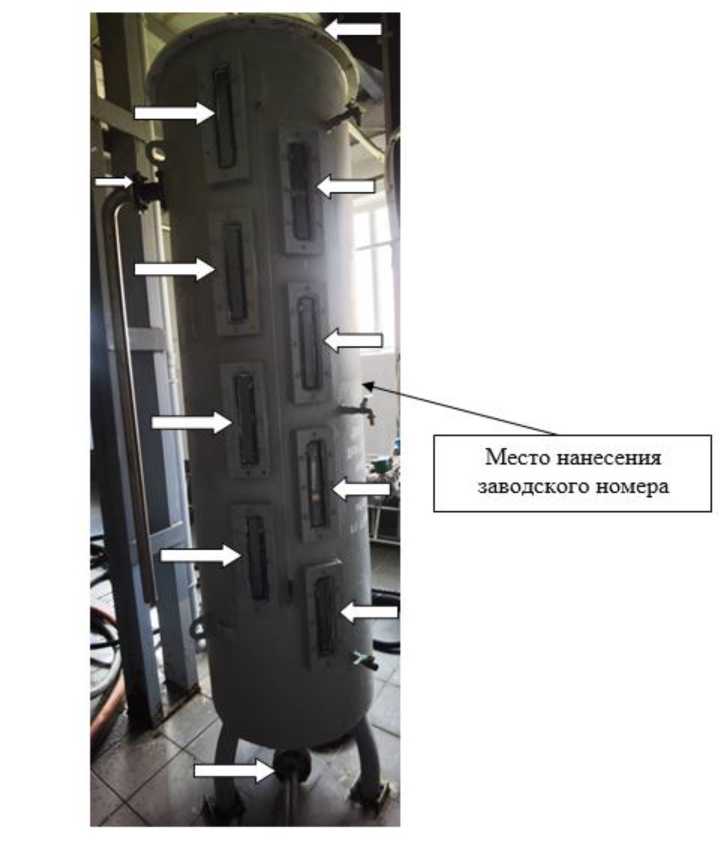

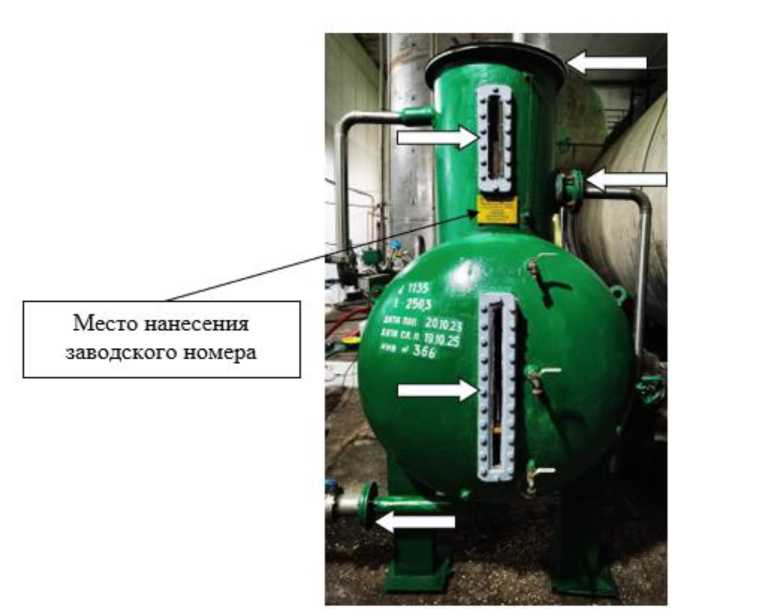

Мерник металлический технический 1-го класса |
Г4-ВИЦ- 250 |
Е |
96758-25 |
1135 |
«Смелянский машиностроительный завод», Украина |
Закрытое Акционерное Общество «Кубанская лоза» (ЗАО «Кубанская лоза»), Краснодарский край, Темрюкский р-н, ст. Ахтанизовская ИНН 2352036147 |
ОС |
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки» |
2 года |
Закрытое акционерное общество «Кубанская лоза» (ЗАО «Кубанская лоза»), Краснодарский край, Темрюкский р-н, ст. Ахтанизовская ИНН 2352036147 |
ФБУ «НИЦ ПМ-Ростест», г. Москва |
26.08.2025 |
|
13. |
Мерник металлический технический 1-го класса |
К7-ВМА |
Е |
96759-25 |
4814 |
«Смелянский машиностроительный завод», Украина |
Закрытое Акционерное Общество «Кубанская лоза» (ЗАО «Кубанская лоза»), Краснодарский край, Темрюкский р-н, ст. Ахтанизовская ИНН 2352036147 |
ОС |
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки» |
2 года |
Закрытое акционерное общество «Кубанская лоза» (ЗАО «Кубанская лоза»), Краснодарский край, Темрюкский р-н, ст. Ахтанизовская ИНН 2352036147 |
ФБУ «НИЦ ПМ-Ростест», г. Москва |
26.08.2025 |
|
14. |

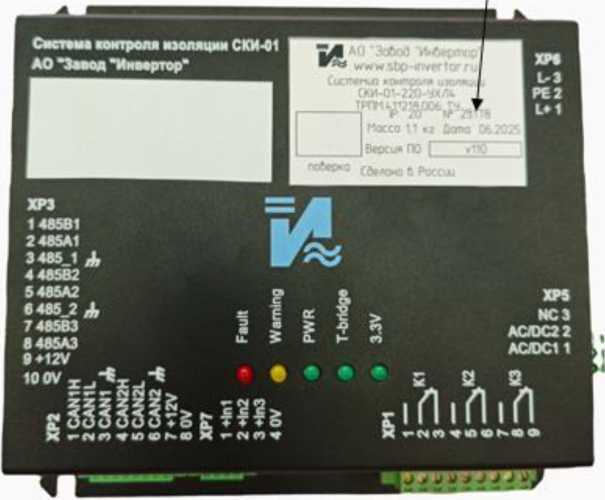

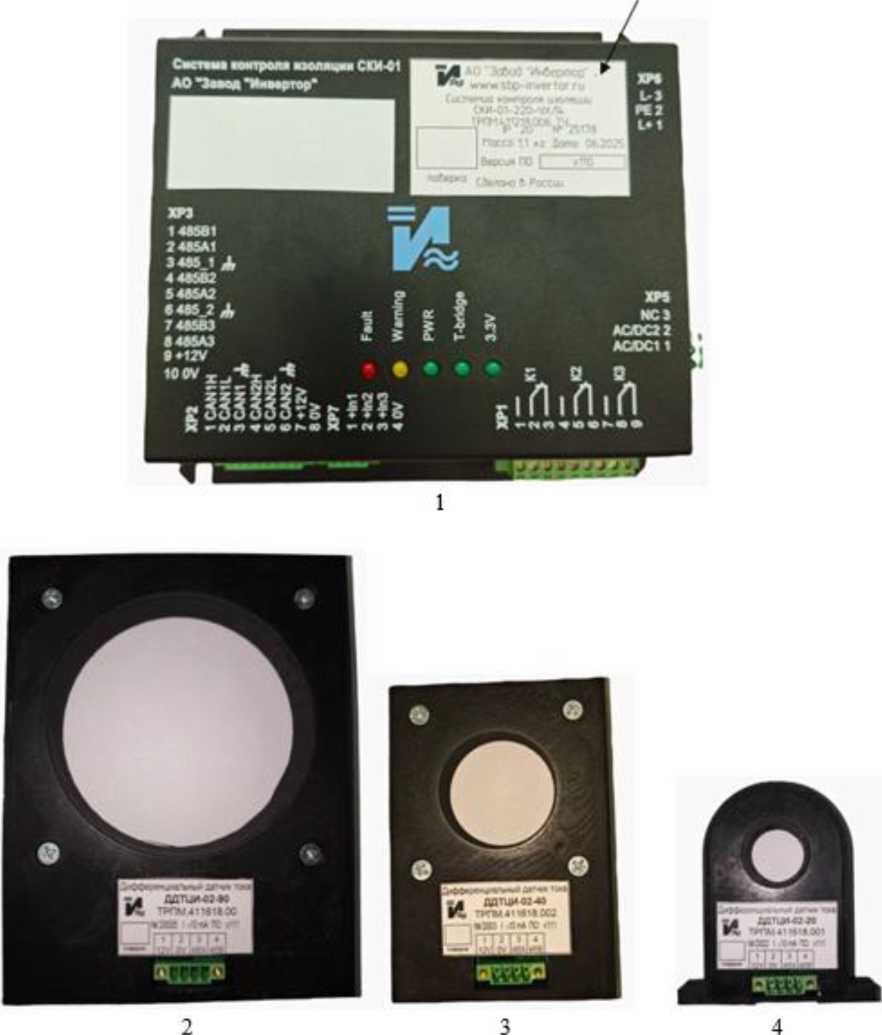

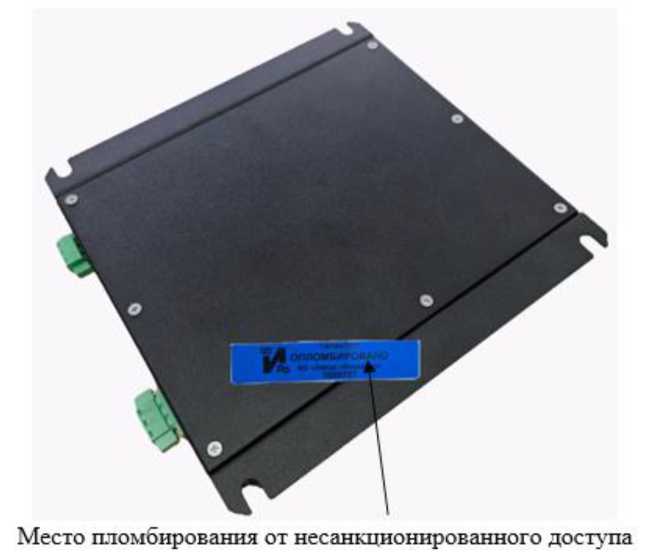

Системы контроля изоляции |
СКИ-01 |
С |
96760-25 |

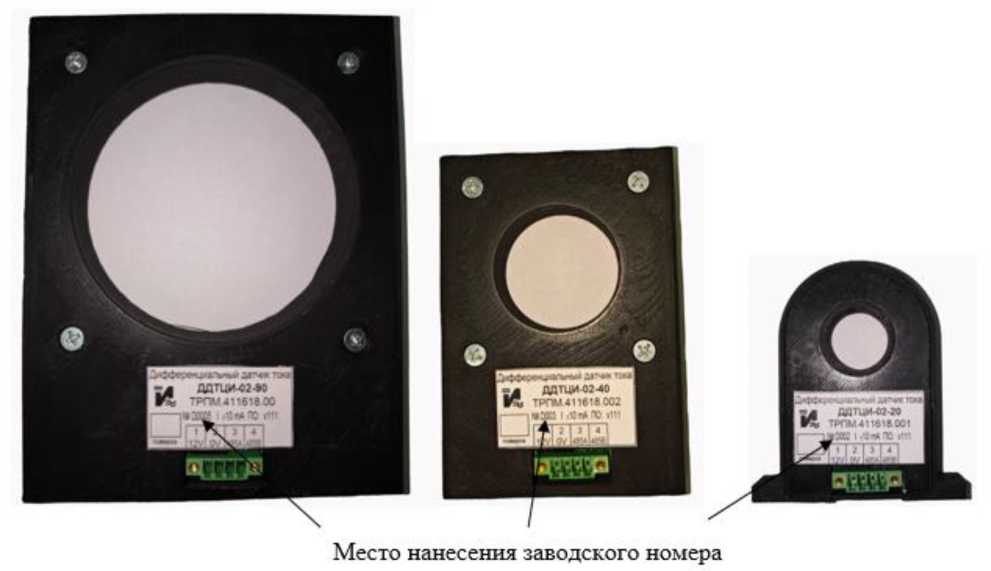

№ 21001, в составе с ДДТЦИ-02-90 с заводским номером D0005 |
Акционерное общество «Завод «Инвертор» (АО «Завод «Инвертор»), г. Оренбург ИНН 5609003039 |
Акционерное общество «Завод «Инвертор» (АО «Завод «Инвертор»), г. Оренбург ИНН 5609003039 |
ОС |
РТ-МП-918-5512025 «ГСИ. Системы контроля изоляции СКИ-01. Методика поверки» |
8 лет |
Акционерное общество «Завод «Инвертор» (АО «Завод «Инвертор»), г. Оренбург ИНН 5609003039 |
ФБУ «НИЦ ПМ - Ро- стест», г. Москва |
22.08.2025 |
|
15. |

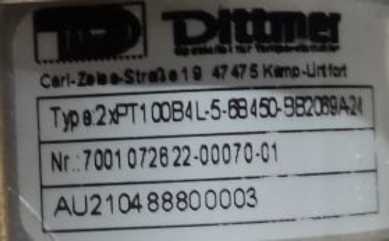

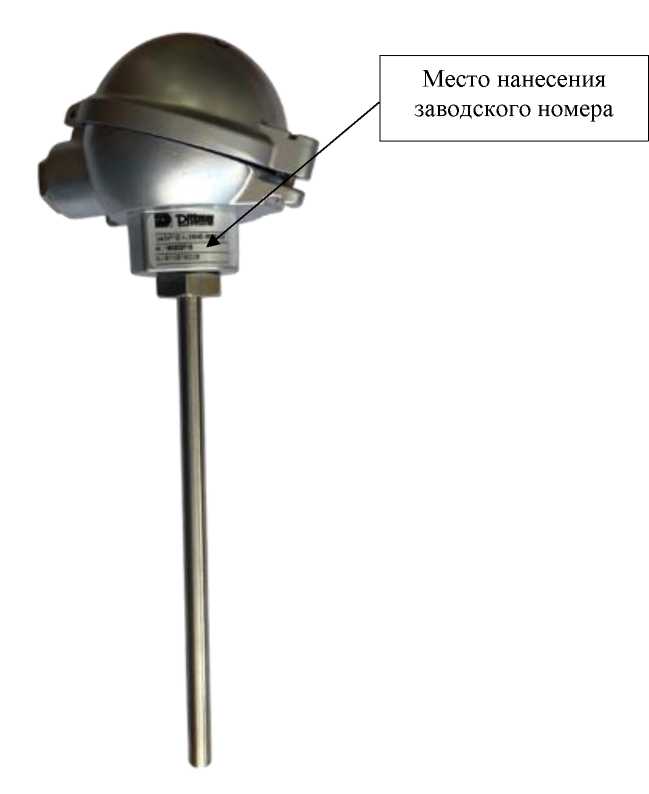

Термопреобразователи сопротивления платино- |
2xPT100 B4L-5-68450-BB2069 |
Е |
96761-25 |
зав. №№ 7001072622-00070 01, 700107262200070-02, |
Фирма «Dittmer Tem-peraturfuhler GmbH & Co. |
Фирма «Dittmer Tem-peraturfuhler GmbH & Co. |
ОС |
ГОСТ 8.461-2009 «ГСИ. Термопре- |
2 года |
Общество с ограниченной ответственностью «Совре- |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
29.08.2025 |
|
вые |
A |
7001072622-00070 03, 7001072622 00070-04 |
KG», Германия |
KG», Германия |
образова-тели со-противления из платины, меди и никеля. Методика поверки» |
менные Технологии Газовых Турбин» (ООО «СТГТ»), Ленинградская обл., М. Р-Н ЛОМОНОСОВСКИЙ, Г.П. ВИЛ-ЛОЗСКОЕ ИНН 7804027534 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
29 октября алаг ЛГ 2327
от «____»______ 2025 г. №____
Лист № 1 Регистрационный № 96747-25 Всего листов 49
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

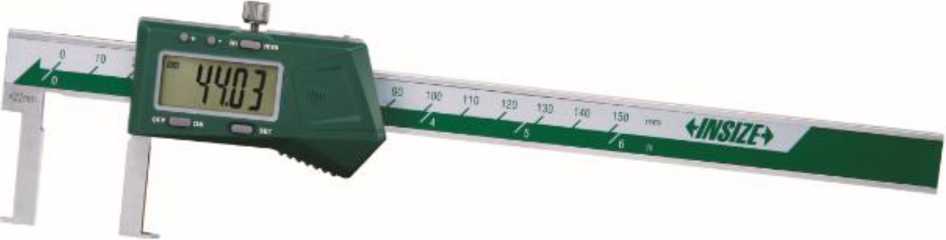

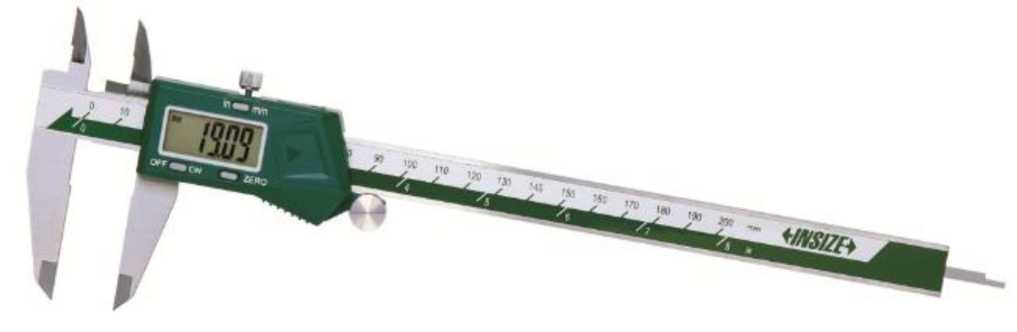

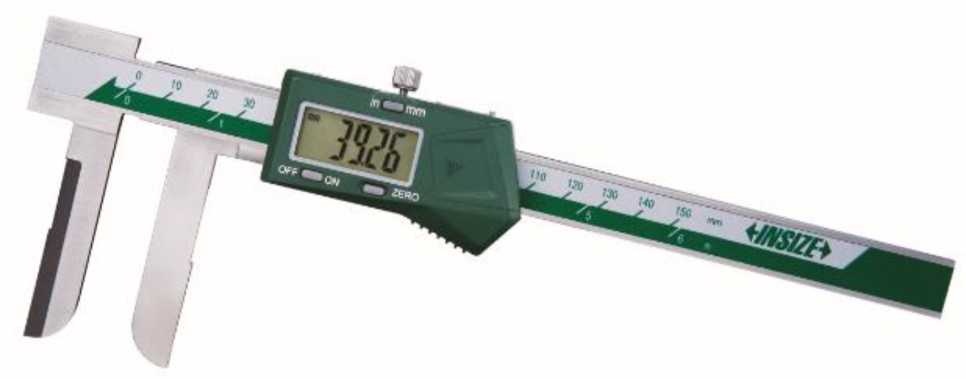

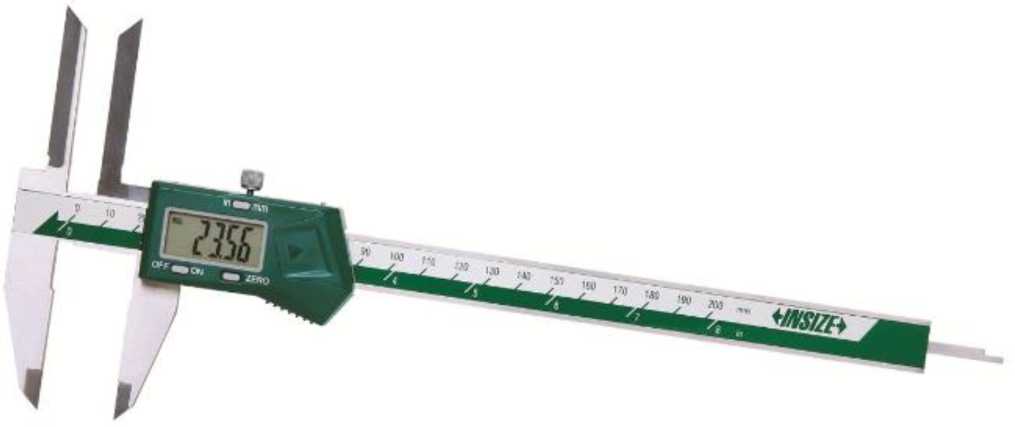

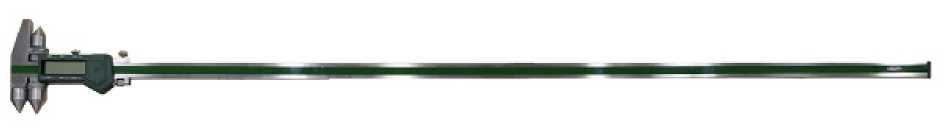

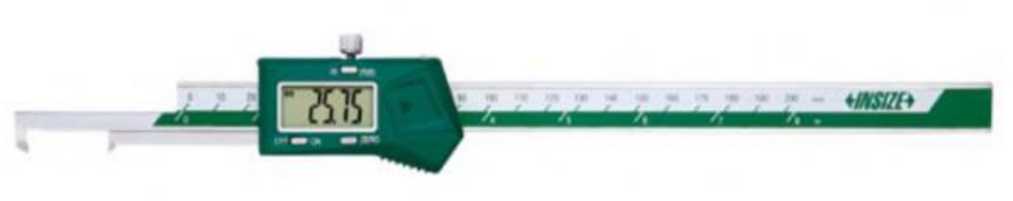

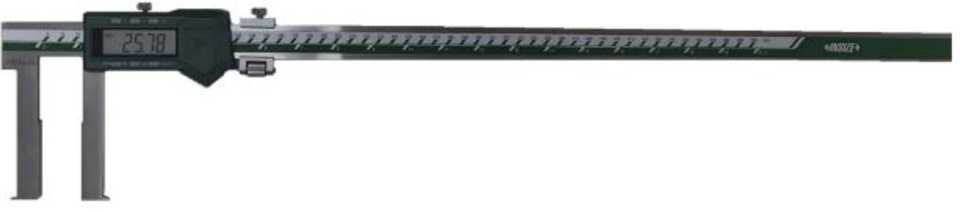

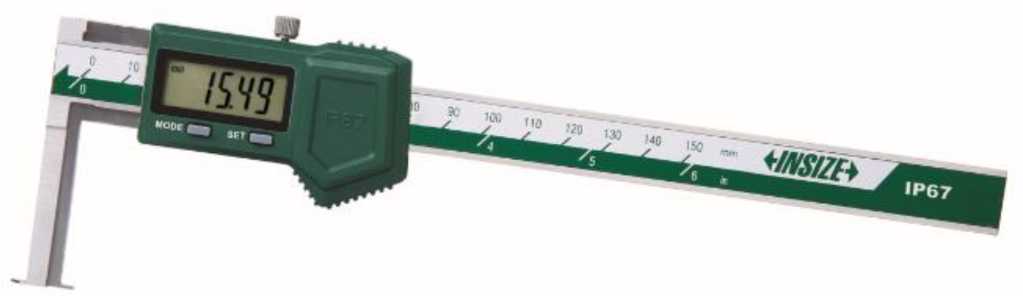

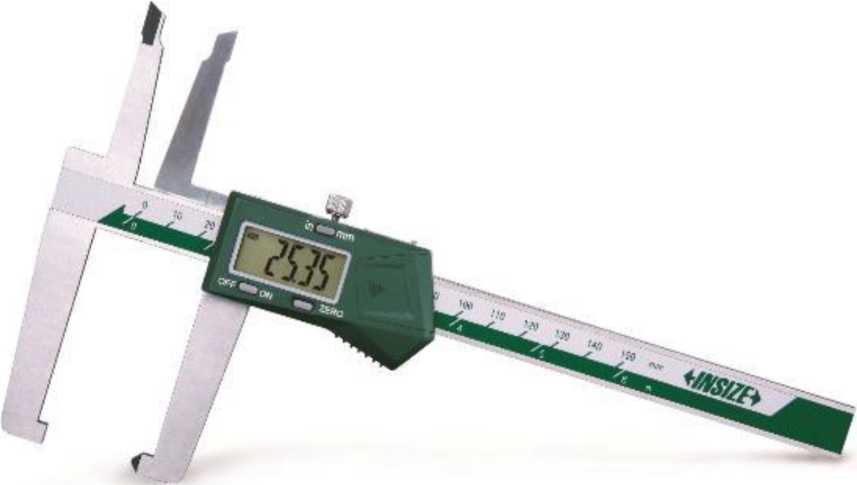

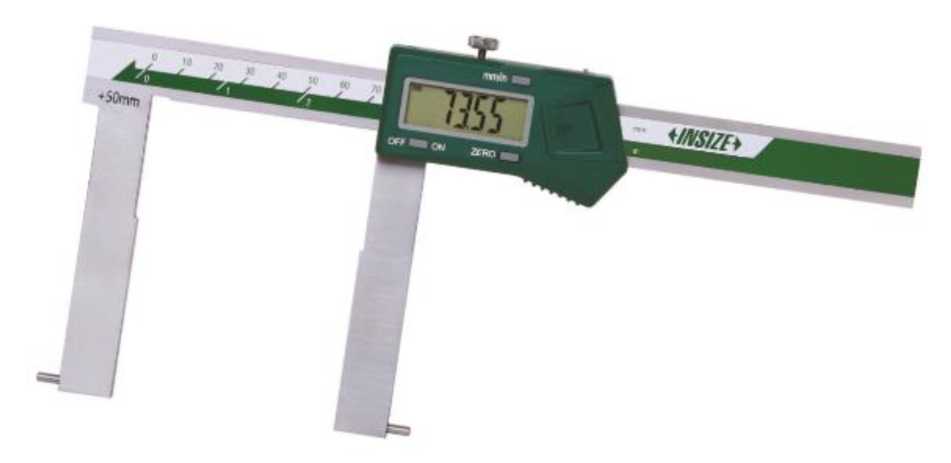

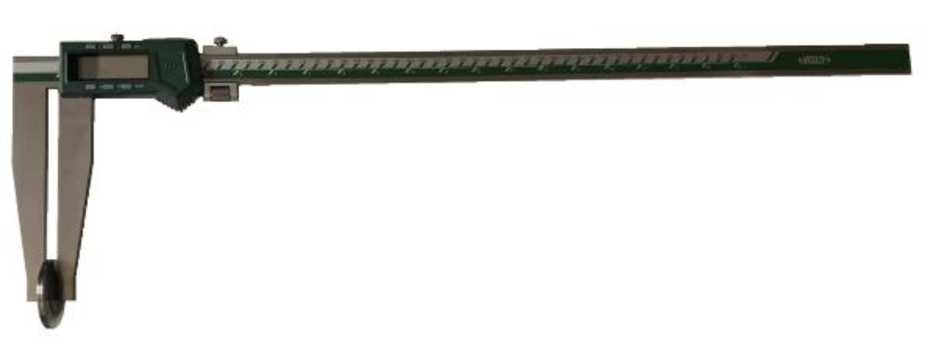

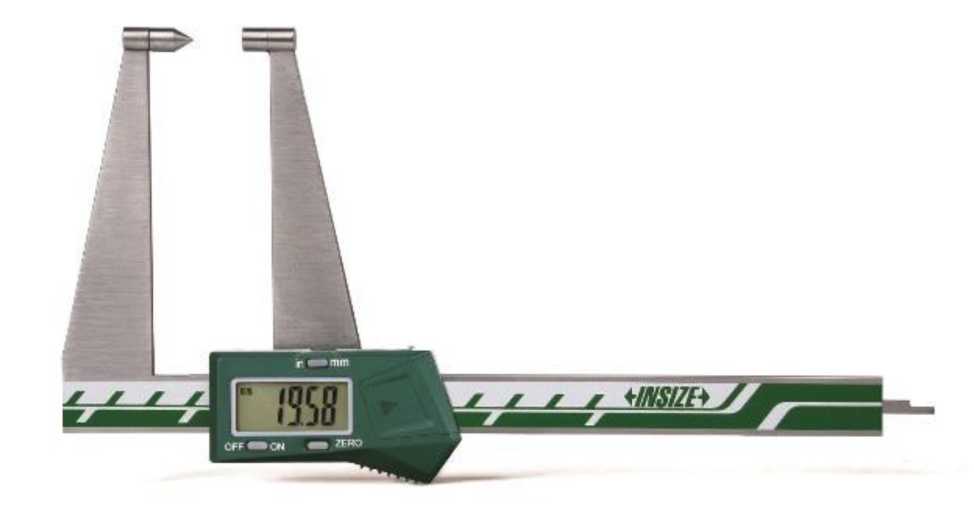

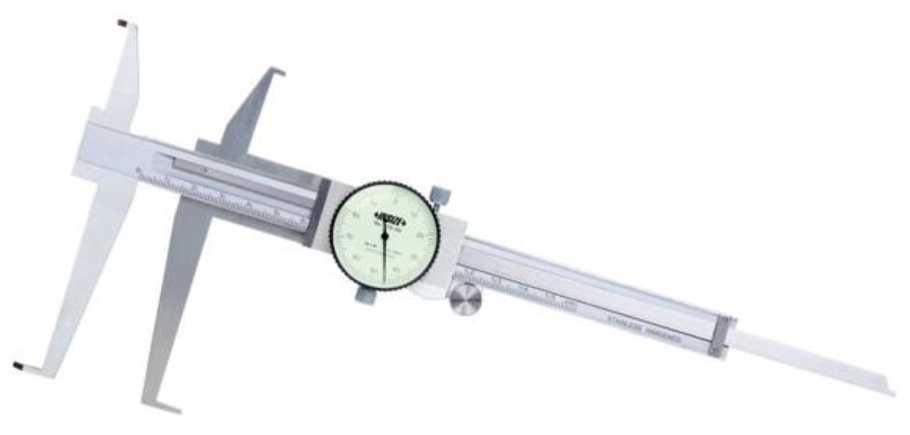

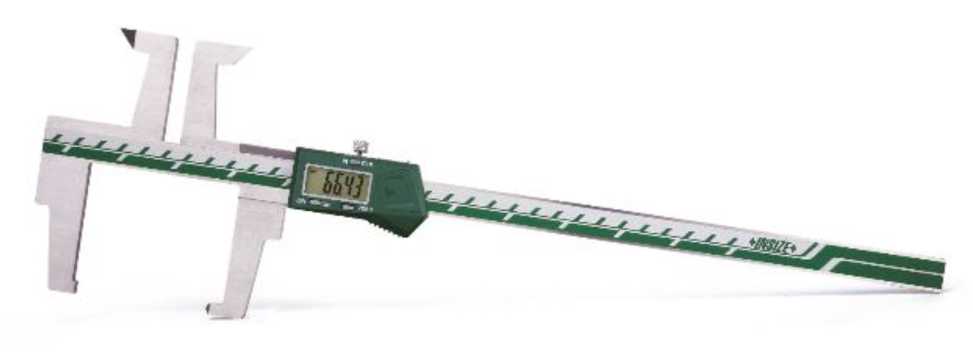

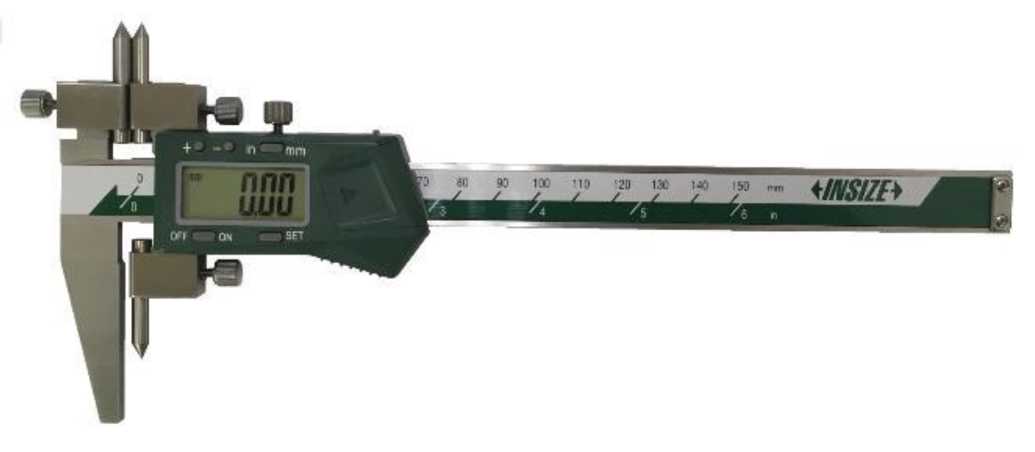

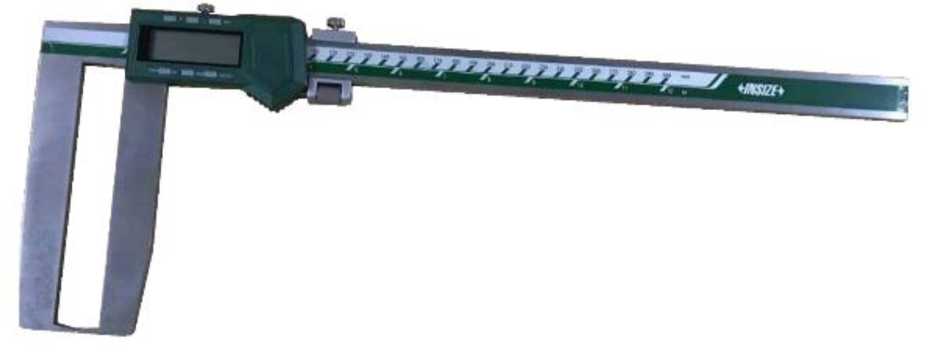

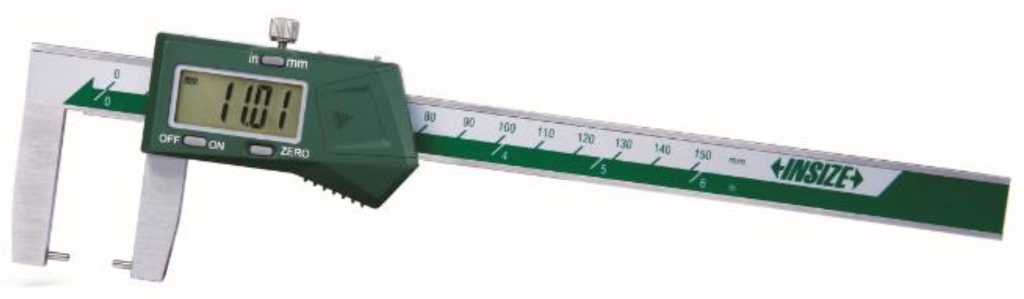

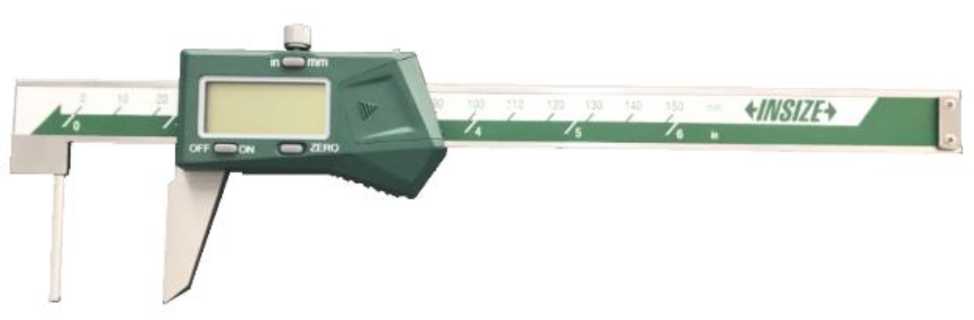

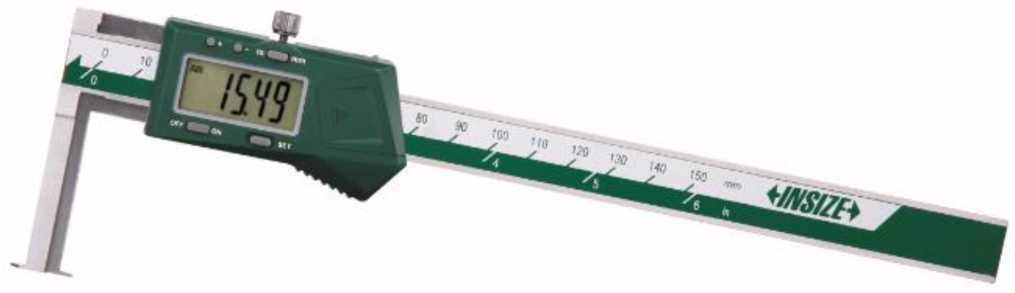

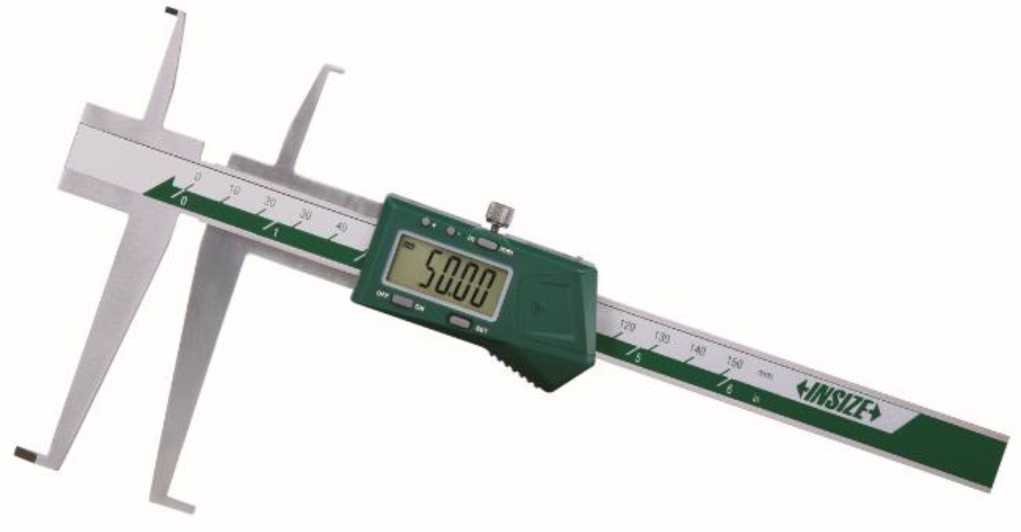

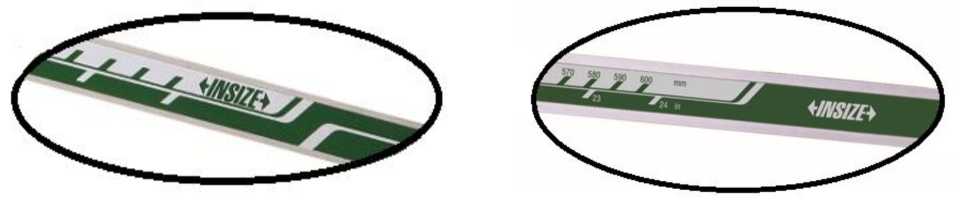

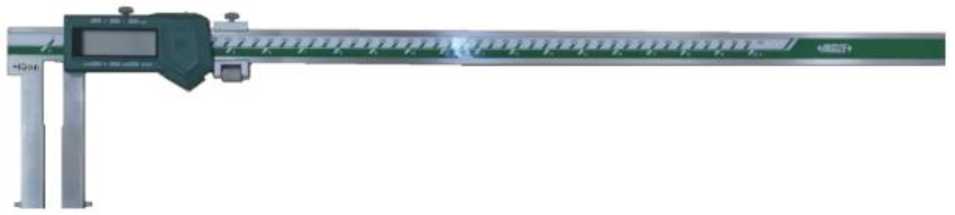

Штангенциркули специальные INSIZE
Назначение средства измерений

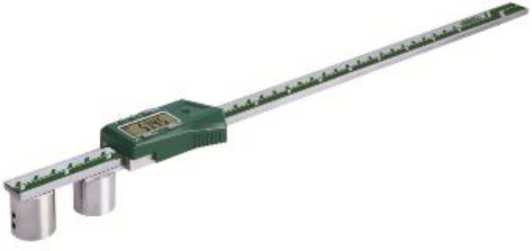

Штангенциркули специальные INSIZE (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, измерений глубин пазов, выемок, канавок, проточек, ширины пазов, выступов, высоты уступов, толщины стенок труб, дисковых и барабанных тормозов, диаметров барабанных тормозов и торцевых канавок на уплотнительных фланцах, расстояний между центрами отверстий и между центрами отверстий и ребром изделий, выполнения разметочных работ.
Описание средства измерений
Принцип действия штангенциркулей с отчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

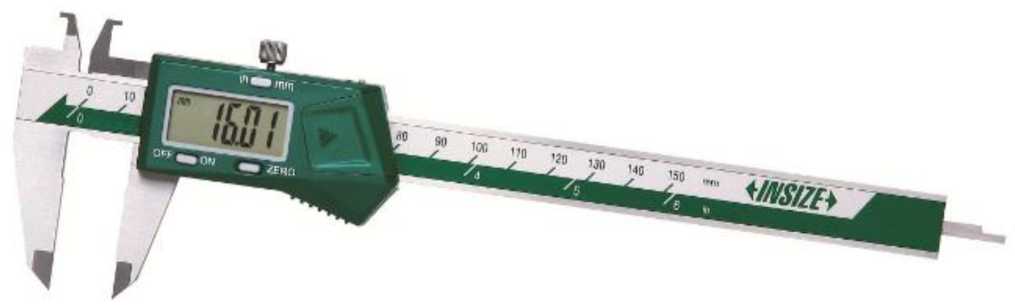

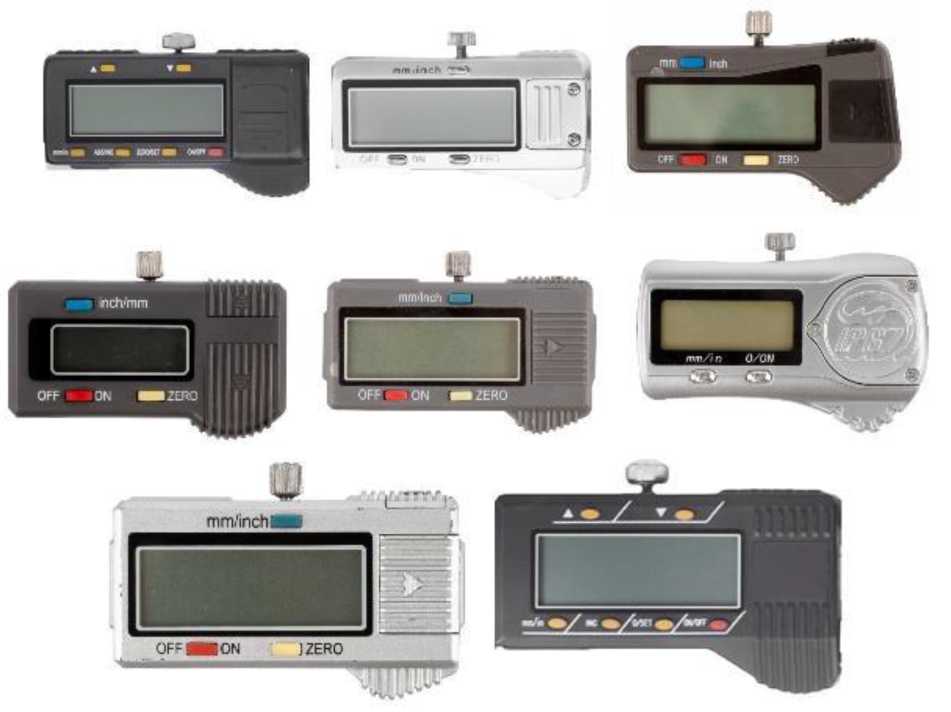

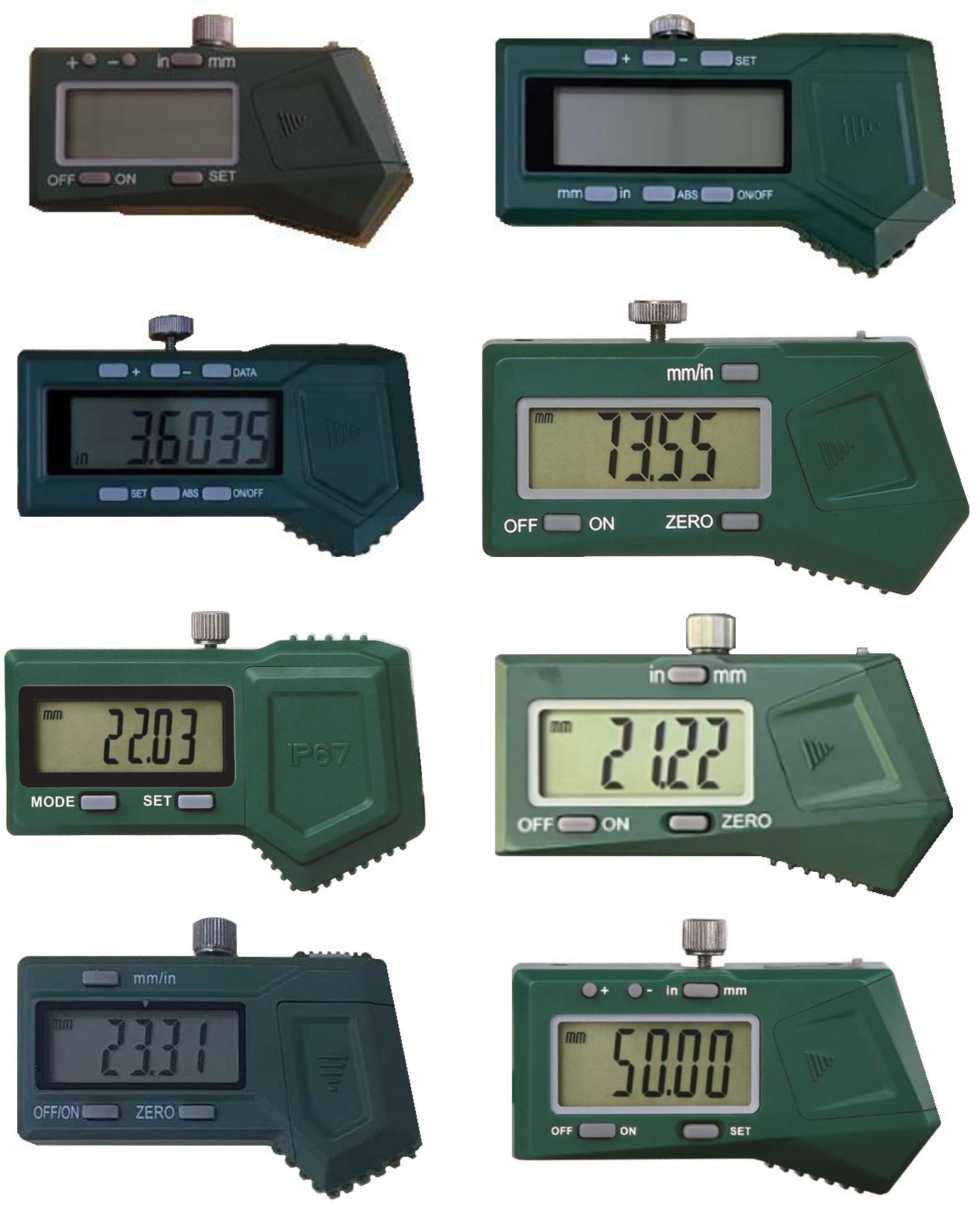

Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству, варианты исполнения которого представлены на рисунке 73. Имеется возможность установки нуля в любой точке диапазона измерений.

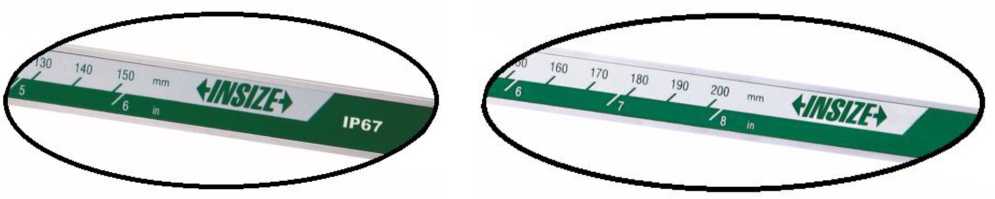

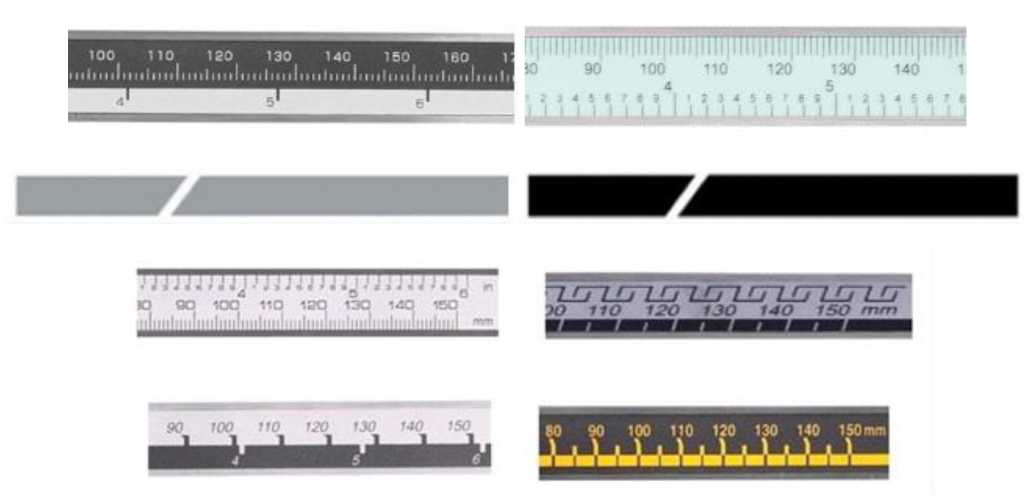

Оцифровка шкалы на штанге штангенциркулей начинается с нулевой отметки, штангенциркули с цифровым отсчетным устройством могут иметь разметку шкалы на штанге в виде делений с оцифровкой или только в виде делений разметки (рисунок 72).

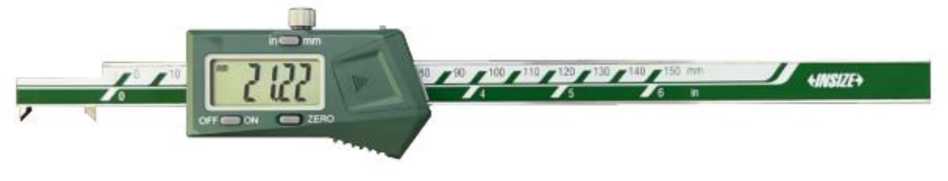

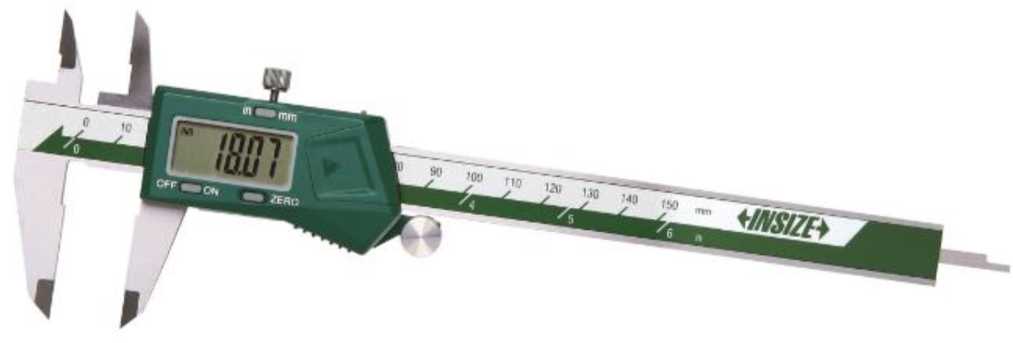

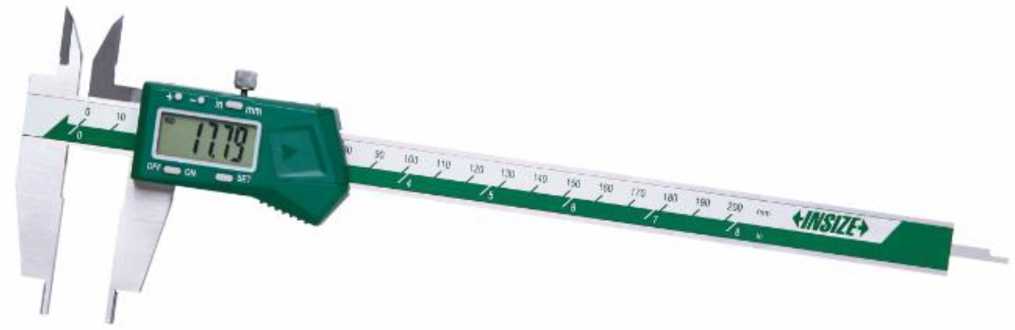

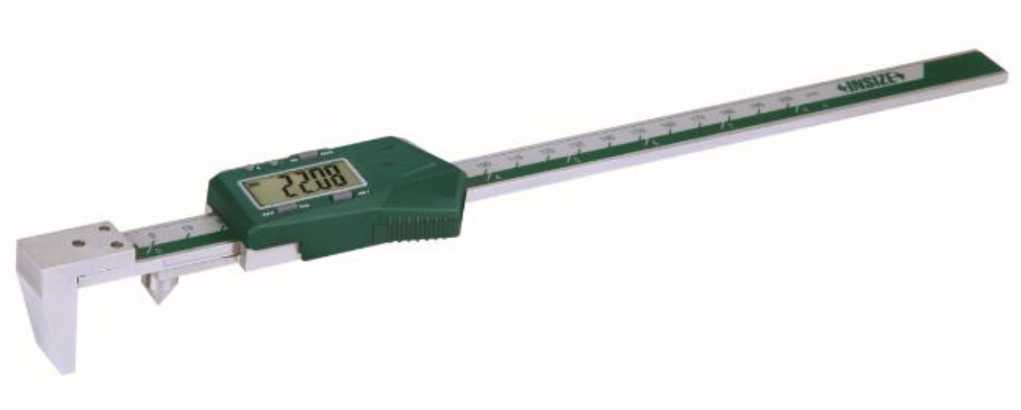

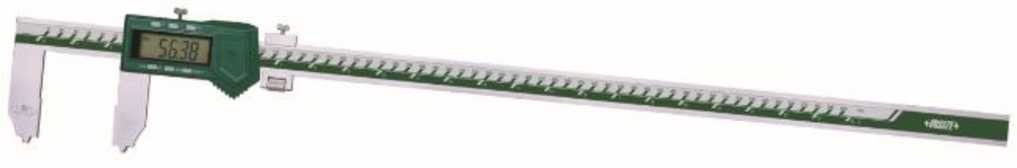

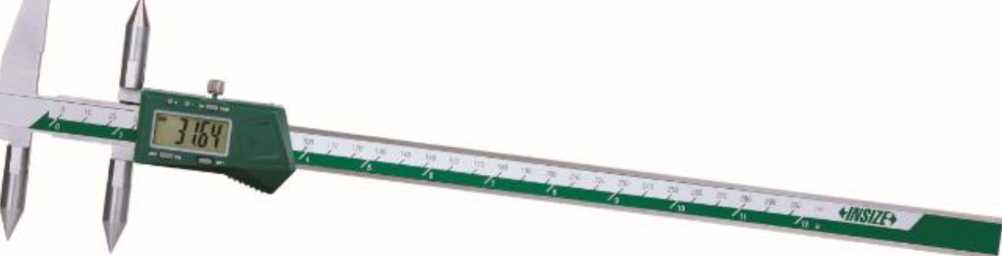

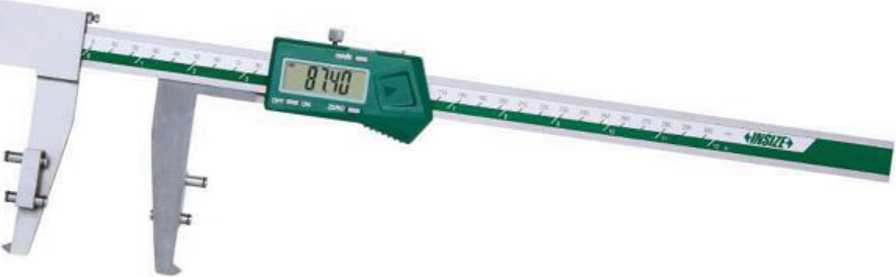

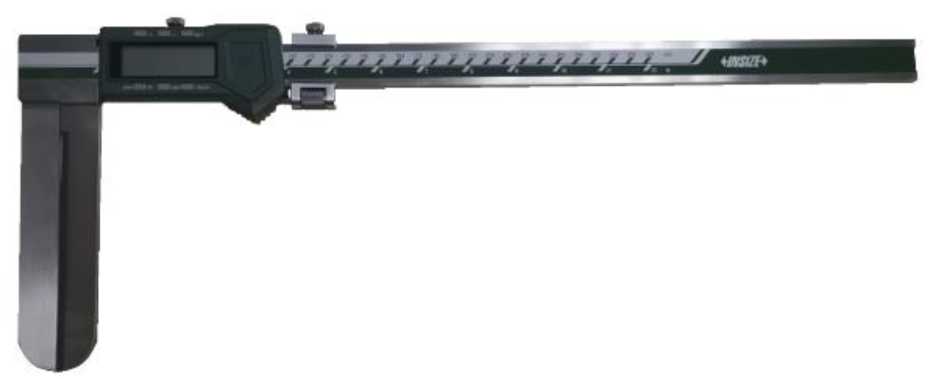

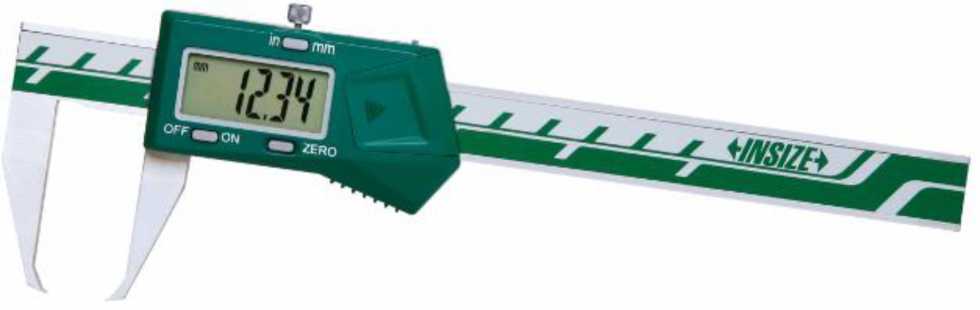

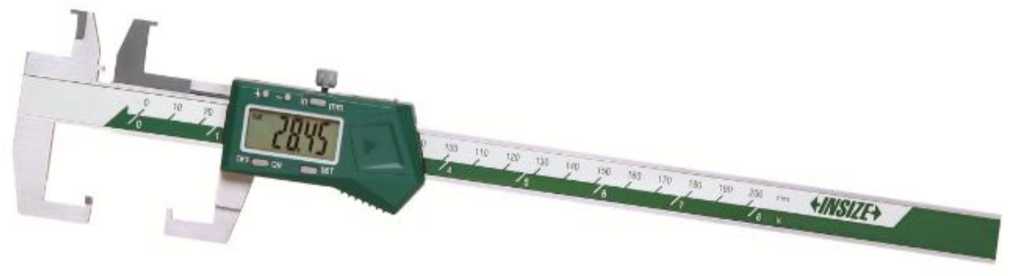

Штангенциркули с цифровым отсчетным устройством изготавливаются в следующих модификациях:
-

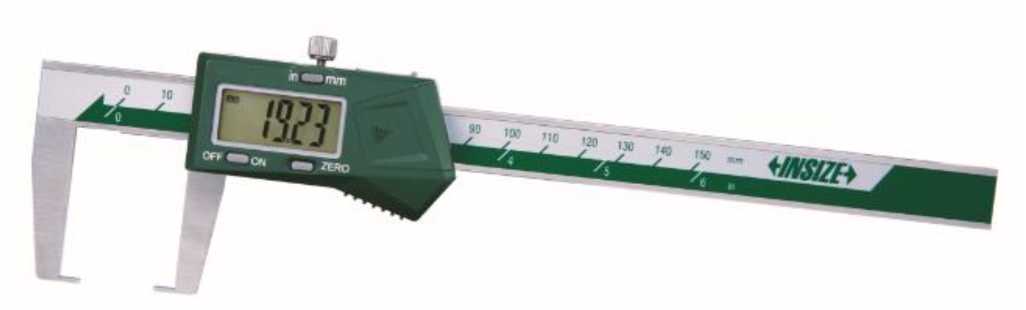

- 1161, 1164, 1172, 1185, 1187, 1533, 1535 - для измерений наружных размеров односторонние;
-
- 1162 - для измерений наружных размеров односторонние с глубиномером;
-

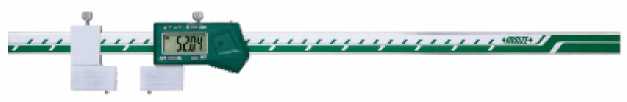

- 1184 - для измерений наружных размеров и высоты уступов двусторонние с глубиномером;
-

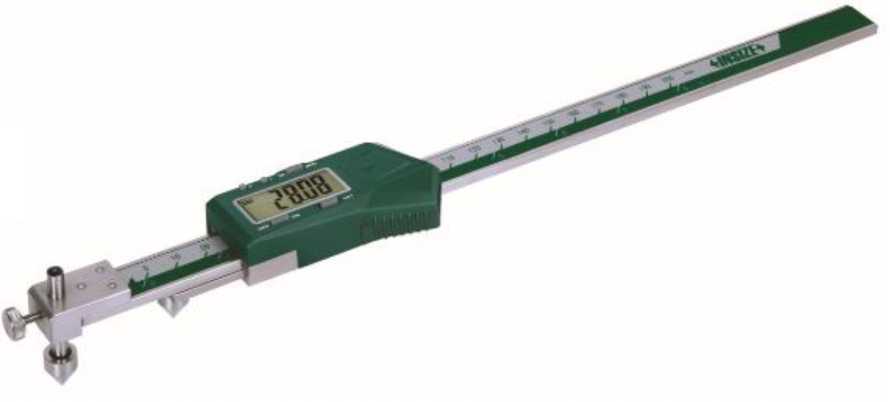

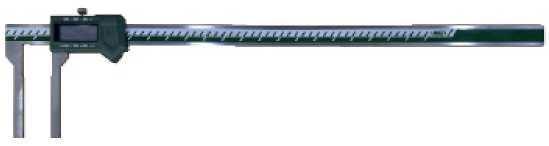

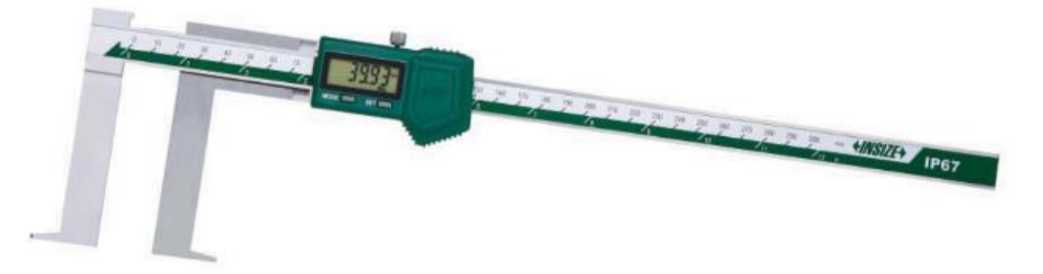

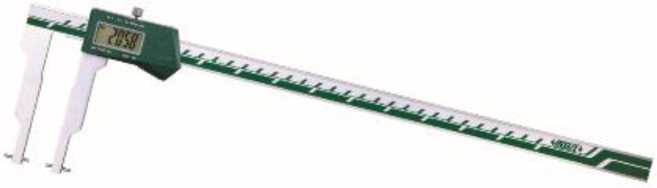

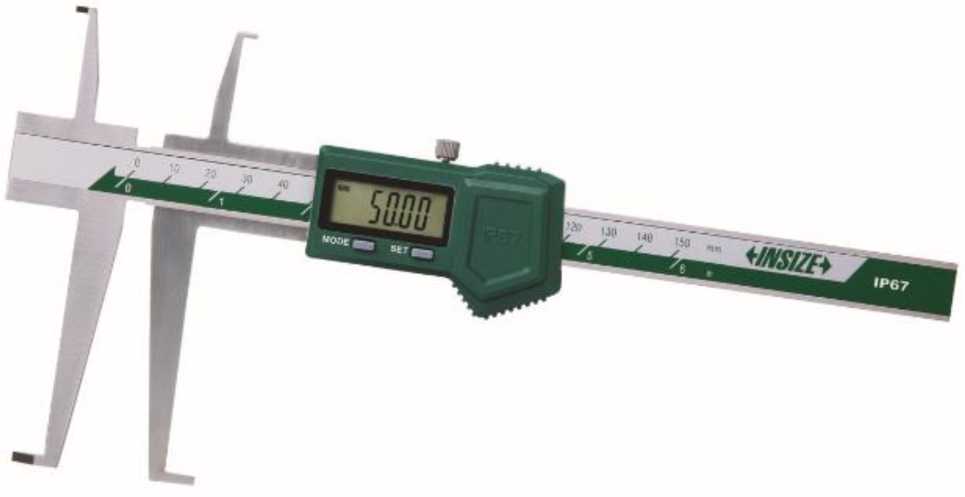

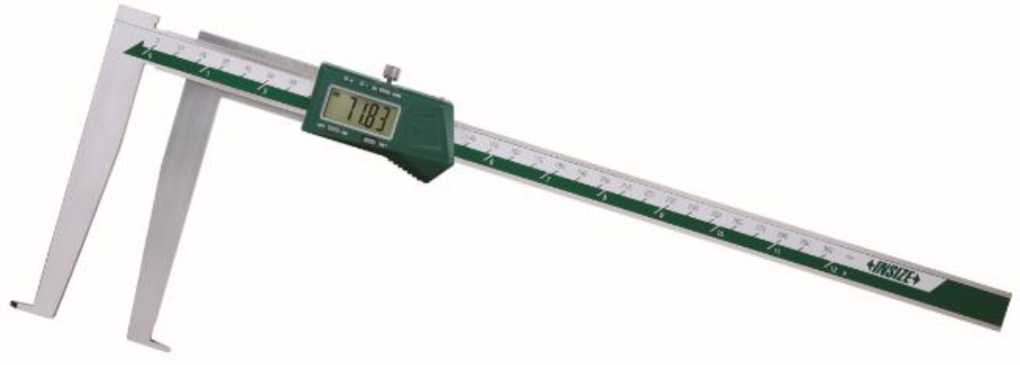

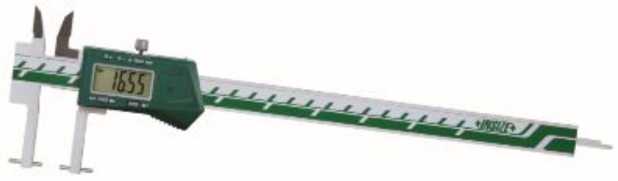

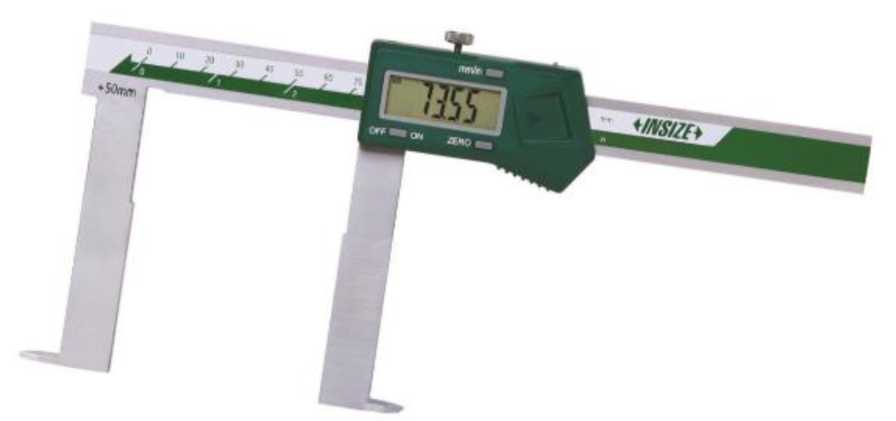

- 1120, 1121, 1122, 1123, 1178, 1520, 1538 - для измерений внутренних размеров односторонние;
-
- 1128, 1176 - для измерений внутренних размеров двусторонние;
-
- 1124, 1125, 1527, 1528, 1530 - для измерений наружных и внутренних размеров односторонние;
-
- 1129, 1167, 1168, 1186, 1536 - для измерений наружных и внутренних размеров двусторонние;
-
- 1138, 1191, 1526, 1532, 1534 - для измерений наружных и внутренних размеров двусторонние с глубиномером;
-

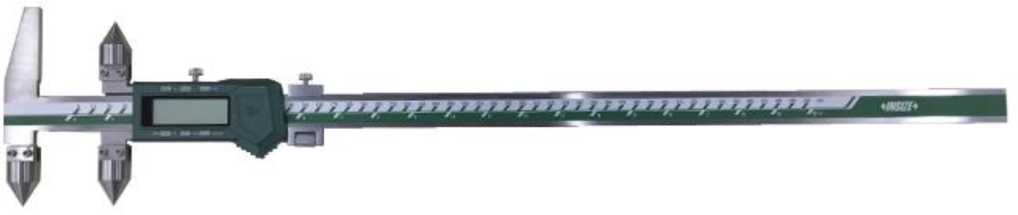

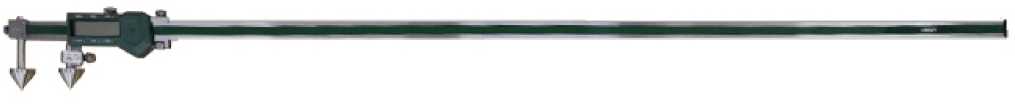

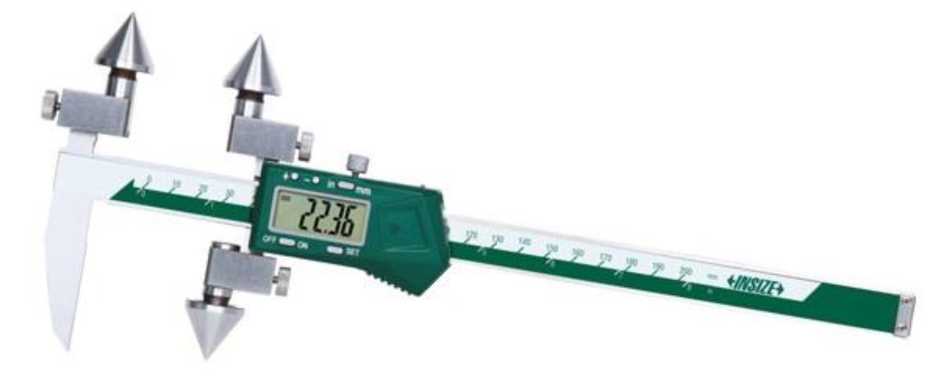

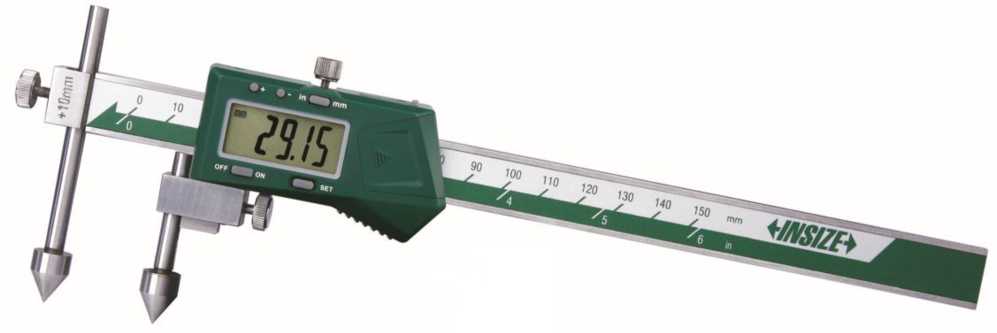

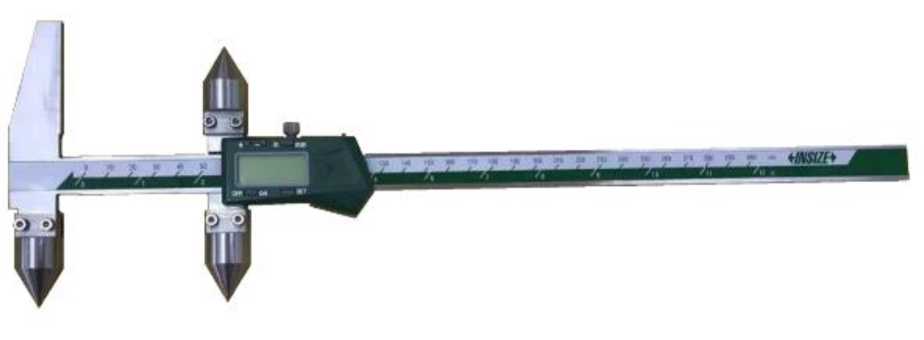

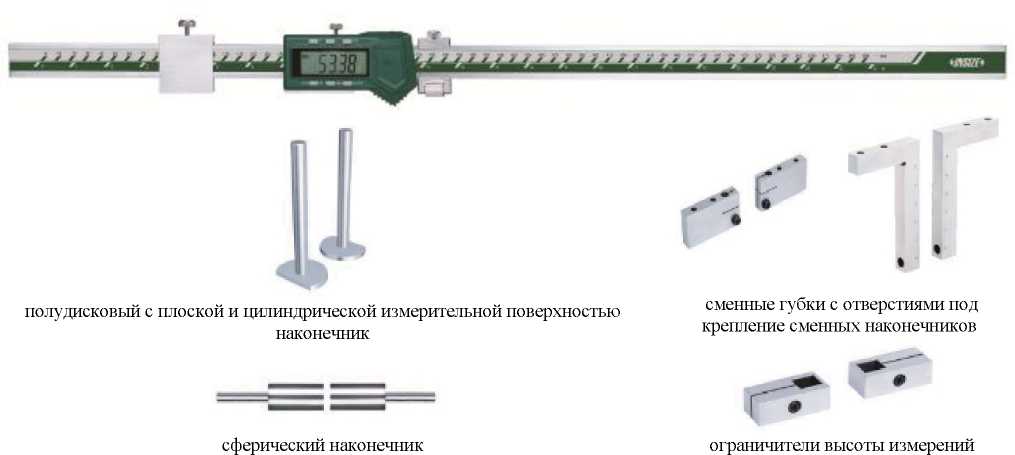

- 1177, 1192, 1524 - для измерений расстояний между отверстиями и между отверстием и плоскостью односторонние;
-
- 1521, 1525 - для измерений расстояний между отверстиями и между отверстием и плоскостью двусторонние;
-

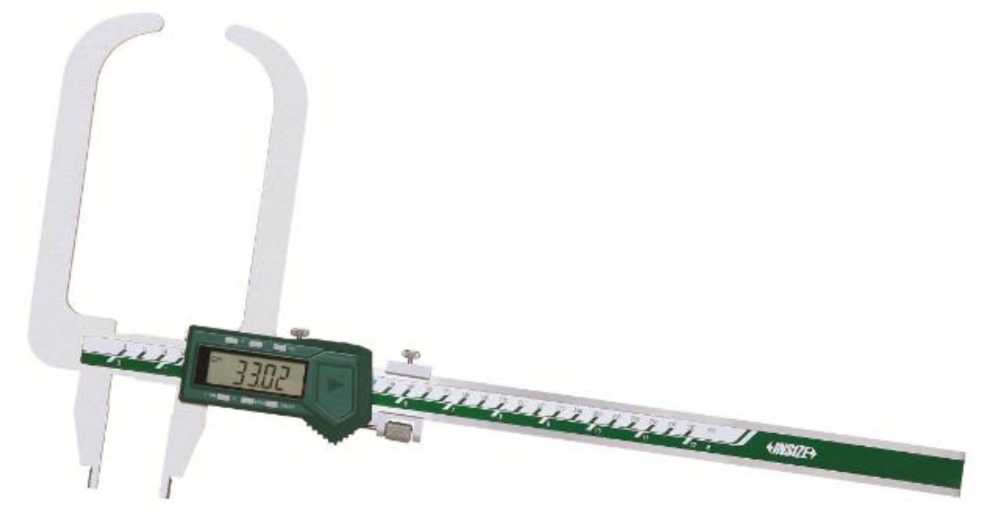

- 1179 - для измерений диаметров торцевых канавок на уплотнительных фланцах односторонние.

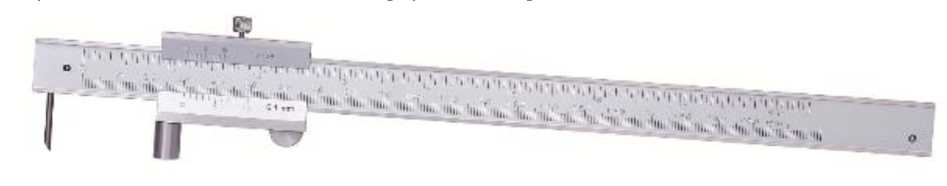

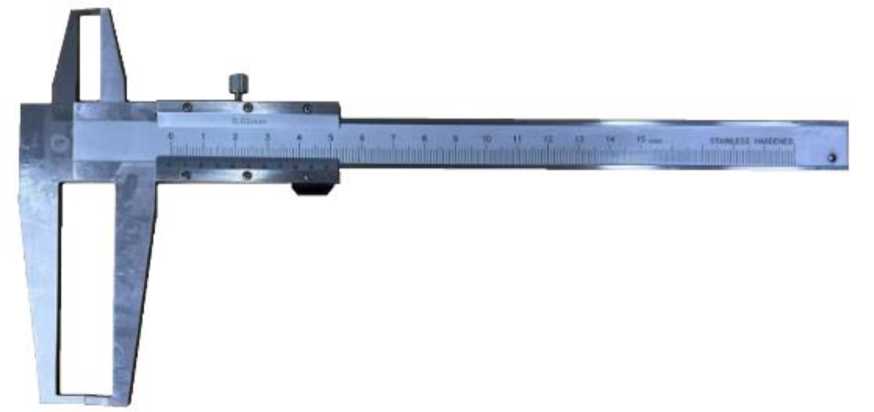

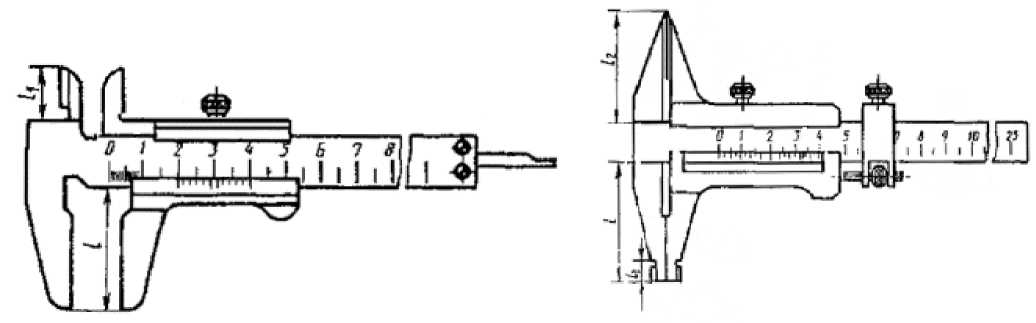

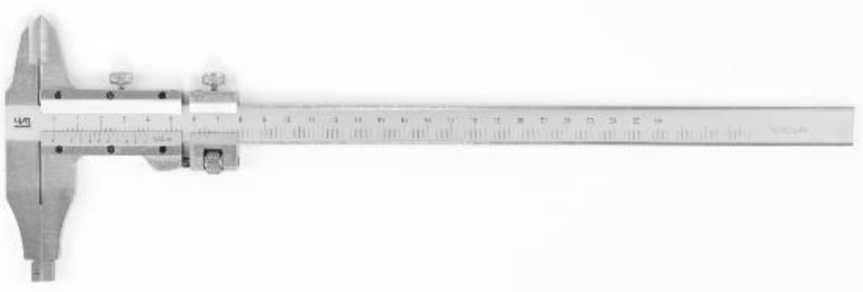

Штангенциркули с отсчетом по нониусу изготавливаются в следующих модификациях:
-
- 1262 - для измерений внутренних размеров односторонние;
-
- 1199 - для измерений внутренних размеров двусторонние;
-
- 1291 - для измерений наружных и внутренних размеров двусторонние с глубиномером;
-
- 7202, 7203 - для проведения разметочных работ односторонние.
Штангенциркули с отсчетом по круговой шкале изготавливаются в следующих модификациях:
-
- 1376 - для измерений внутренних размеров двусторонние, с глубиномером;
-
- 1338 - для измерений наружных и внутренних размеров двусторонние,
с глубиномером.
В зависимости от модификации штангенциркули отличаются: диапазоном измерений размеров, значением отсчета по нониусу (при его наличии), значением длины вылета губок для внутренних и/или наружных измерений, формой и размерами измерительных поверхностей, пределами допускаемой абсолютной погрешности, наличием или отсутствием глубиномера, и рядом других конструктивных особенностей, связанных с особенностями применения.
Штангенциркули с отсчетом по нониусу состоят из штанги, рамки (двух рамок для модификации 7203), зажимающего элемента (двух элементов для модификации 7203), приводного ролика, губок для измерений наружных и/или внутренних размеров, разметочных губок (модификации 7202, 7203), глубиномера (при его наличии).
Штангенциркули с отчетом по круговой шкале состоят из штанги, рамки с круговой шкалой, зажимающего элемента, приводного ролика, глубиномера и губок для измерений наружных и/ или внутренних размеров.
Штангенциркули с цифровым отсчетным устройством состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента (кроме модификации 1162), приводного ролика (модификация 1184) или рамки микроподачи (модификация 1120 исполнения 500, 5001, 5002, 500WL, 5001WL, 5002WL; модификация 1121 исполнения 500А, 5001, 5002, 500AWL, 5001WL, 5002WL; модификация 1123 исполнения 300А; модификация 1125 исполнения 600, 1000, 600WL, 1000WL; модификация 1177 исполнения 500, 1000, 1500, 500WL; модификация 1179 исполнения 600, 1000, 600WL; модификация 1185 исполнения 300А, 300AWL; модификация 1187 исполнения 300А, 500А, 300AWL, 500AWL; модификация 1192 исполнения 500А, 1000А, 1500А, 500AWL; модификация 1525 исполнения 500, 1000, 1500, 500WL; модификация 1533 исполнения 500, 500WL; модификация 1536 исполнения 300, 300WL), упоров для измерений на фиксированной высоте (модификация 1538), сменных наконечников различной формы (модификации 1124, 1125, 1526, 1527, 1528, 1530), губок для измерений наружных и/или внутренних размеров, высоты уступов, расстояний между центрами отверстий и/или отверстием и плоскостью и/или диаметров торцевых канавок на уплотнительных фланцах, глубиномера (при его наличии). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля с цифровым отсчетным устройством осуществляется от встроенного источника питания.
Штангенциркули с цифровым отсчетным устройством в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
WL - означает наличие встроенной беспроводной передачи измеренных данных;
А, B, P - часть маркировки изготовителя.
Штангенциркули с отсчетом по нониусу в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
А - часть маркировки изготовителя.
Серийный номер в виде цифрового или буквенно-цифрового обозначения, наносится на лицевую или оборотную сторону штанги штангенциркуля или на оборотную сторону рамки с цифровым отсчетным устройством методом лазерной гравировки в местах, указанных на рисунке 74, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Штангенциркули в процессе эксплуатации не предусматривают механических регулировок.

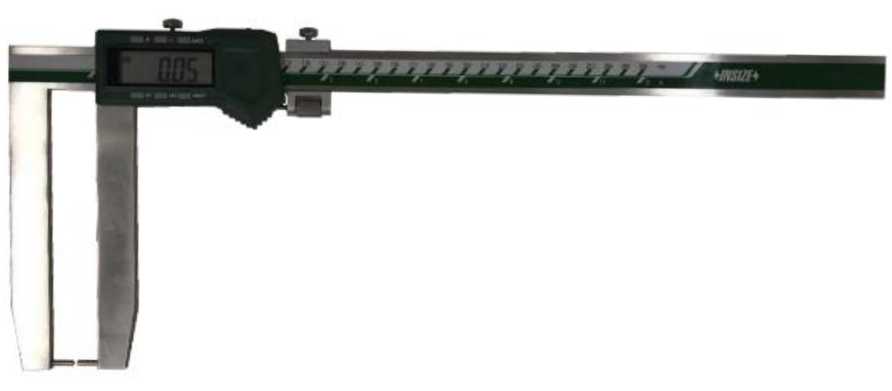

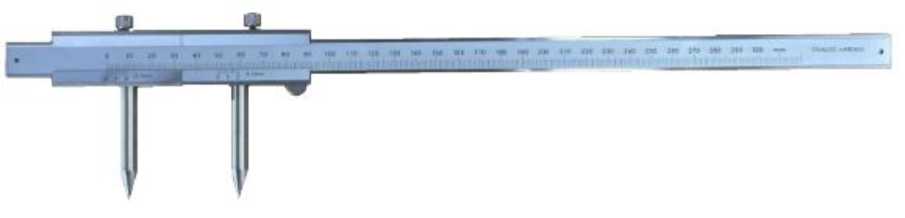

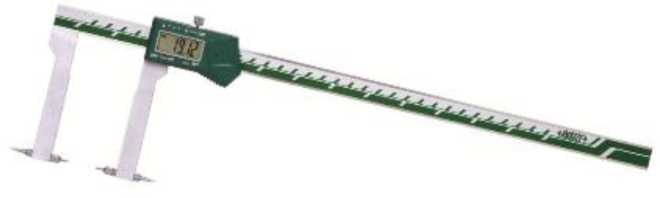

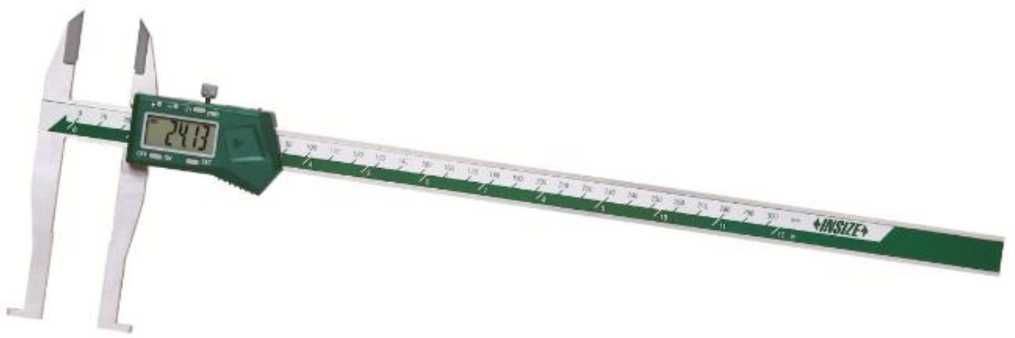

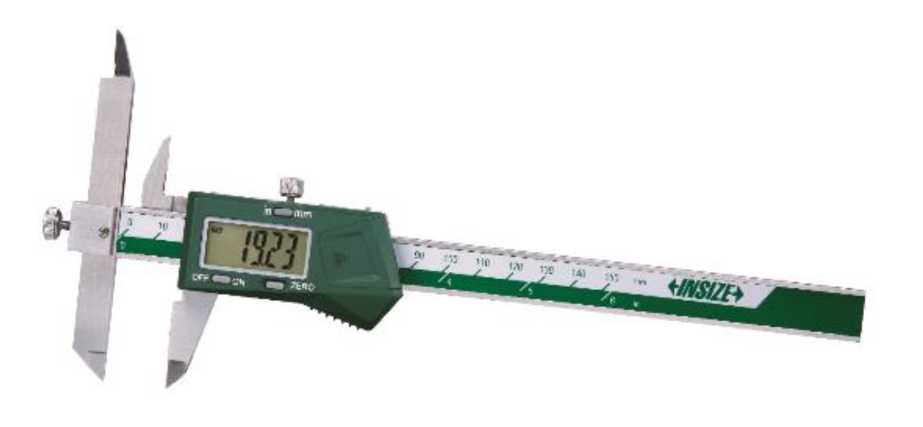

Общий вид штангенциркулей специальных INSIZE указан на рисунках 1 - 71.
Рисунок 1 - Общий вид штангенциркулей модификации 1120 исполнений 150А, 1501, 200А, 2001, 300А, 3001, 150AWL, 1501WL, 200AWL, 2001WL, 300AWL, 3001WL
Рисунок 2 - Общий вид штангенциркулей модификации 1120 исполнений 500, 5001, 5002,
500WL, 5001WL, 5002WL
Рисунок 3 - Общий вид штангенциркулей модификации 1120 исполнений 150B, 200B, 300B
Рисунок 4 - Общий вид штангенциркулей модификации 1120 исполнений 150P

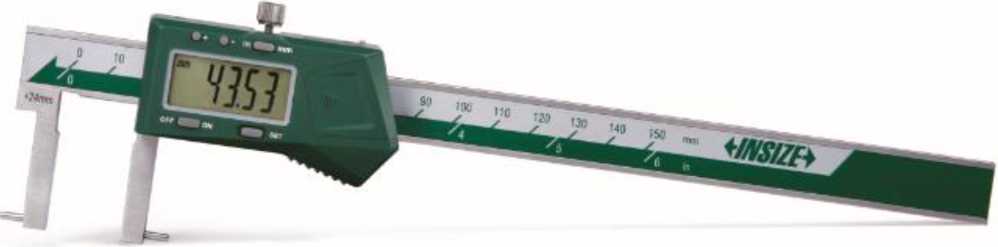

Рисунок 5 - Общий вид штангенциркулей модификации 1121 исполнений 150A, 1501, 200A, 2001, 300A, 3001A, 150AWL, 1501WL, 200AWL, 2001WL, 300AWL, 3001AWL
Рисунок 6 - Общий вид штангенциркулей модификации 1121 исполнений 500А, 5001, 5002, 500AWL, 5001WL, 5002WL
Рисунок 7 - Общий вид штангенциркулей модификации 1121 исполнений 150B, 200B, 300B
Рисунок 8 - Общий вид штангенциркулей модификации 1122 исполнений 150, 200, 150WL,
200WL
Рисунок 9 - Общий вид штангенциркулей модификации 1122 исполнений 300, 300WL
Рисунок 10 - Общий вид штангенциркулей модификации 1123 исполнений 150A, 200A, 150AWL, 200AWL
Рисунок 11 - Общий вид штангенциркулей модификации 1123 исполнений 300А
короткий сферический наконечник
длинный сферический наконечник
Рисунок 12 - Общий вид штангенциркулей модификации 1124 исполнений 300A, 300AWL
короткий сферический ножевидный наконечник
длинный сферический ножевидный наконечник
Рисунок 13 - Общий вид штангенциркулей модификации 1125 исполнений 600, 1000, 600WL, 1000WL
Рисунок 14 - Общий вид штангенциркулей модификации 1128 исполнений 200, 200WL
Рисунок 15 - Общий вид штангенциркулей модификации 1129 исполнений 300, 300WL
Рисунок 16 - Общий вид штангенциркулей модификации 1138 исполнений 200, 200WL
Рисунок 17 - Общий вид штангенциркулей модификации 1161 исполнений 150A, 150AWL
Рисунок 18 - Общий вид штангенциркулей модификации 1162 исполнений 125A, 125AWL
Рисунок 19 - Общий вид штангенциркулей модификации 1164 исполнений 200, 300, 200WL, 300WL
Рисунок 20 - Общий вид штангенциркулей модификации 1167 исполнений 150A, 150AWL

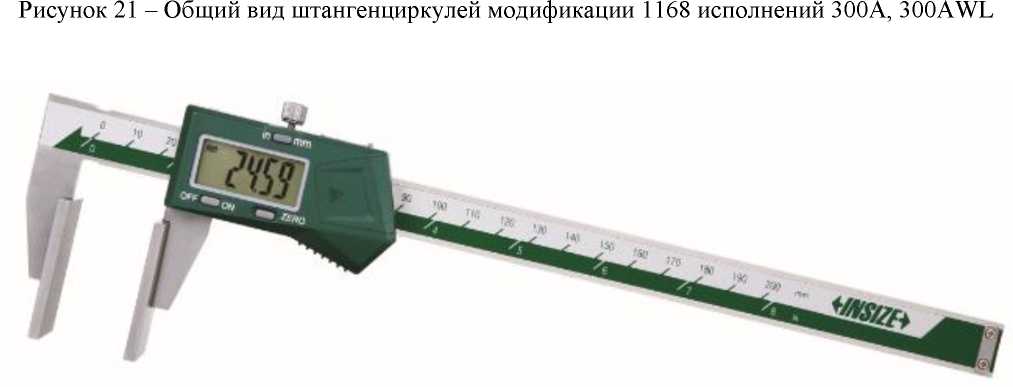

Рисунок 22 - Общий вид штангенциркулей модификации 1172 исполнений 200, 200WL
Рисунок 23 - Общий вид штангенциркулей модификации 1176 исполнений 150, 200, 150WL, 200WL
Рисунок 24
- Общий вид штангенциркулей модификации 1176 исполнений 150Р
Рисунок 25 - Общий вид штангенциркулей модификации 1177 исполнений 200, 300, 200WL, 300WL
Рисунок 26 - Общий вид штангенциркулей модификации 1177 исполнений 500, 1000, 500WL
Рисунок 27 - Общий вид штангенциркулей модификации 1177 исполнений 1500
Рисунок 28 - Общий вид штангенциркулей модификации 1178 исполнений 300, 300WL
Рисунок 29 - Общий вид штангенциркулей модификации 1178 исполнений 300Р

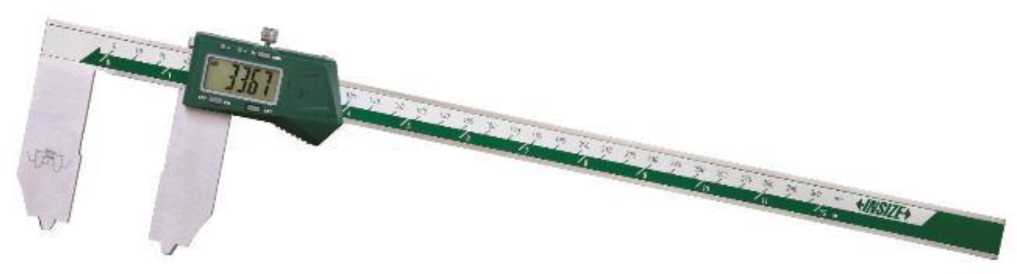

Рисунок 30 - Общий вид штангенциркулей модификации 1179 исполнений 300, 300WL
Рисунок 31 - Общий вид штангенциркулей модификации 1179 исполнений 600, 1000, 600WL
Рисунок 32 - Общий вид штангенциркулей модификации 1184 исполнений 150, 200, 300
Рисунок 33 - Общий вид штангенциркулей модификации 1184 исполнений 150А, 200А, 300А
Рисунок 34 - Общий вид штангенциркулей модификации 1185 исполнений 150А, 200А, 150AWL, 200AWL
Рисунок 35 - Общий вид штангенциркулей модификации 1185 исполнений 300А, 300AWL
W/4
Рисунок 36 - Общий вид штангенциркулей модификации 1186 исполнений 150А, 200А, 300А, 150AWL, 200AWL, 300AWL
Рисунок 37 - Общий вид штангенциркулей модификации 1187 исполнений 150А, 200А,
150AWL, 200AWL
Рисунок 38 - Общий вид штангенциркулей модификации 1187 исполнений 300А, 500А,
300AWL, 500AWL
Рисунок 39 - Общий вид штангенциркулей модификации 1191 исполнений 150, 150WL
л 2
Рисунок 40 - Общий вид штангенциркулей модификации 1191 исполнений 150В, 150В WL
Рисунок 41 - Общий вид штангенциркулей модификации 1192 исполнений 150A, 200A, 300A, 150AWL, 200AWL, 300AWL
1Г ~
Рисунок 42 - Общий вид штангенциркулей модификации 1192 исполнений 500А, 1000А, 500AWL
Рисунок 43 - Общий вид штангенциркулей модификации 1192 исполнений 1500А
Рисунок 44 - Общий вид штангенциркулей модификации 1520 исполнений 150, 200, 300, 150WL, 200WL, 300WL
Рисунок 45 - Общий вид штангенциркулей модификации 1520 исполнений 150Р, 1501Р
'Э W ^3 1tt> 40 J20 ПО MO 150 ™i UNSIZED
Рисунок 46 - Общий вид штангенциркулей модификации 1521 исполнений 150, 1501, 200, 2001, 300, 3001, 150WL, 1501WL, 200WL, 2001WL, 300WL, 3001WL
Рисунок 47 - Общий вид штангенциркулей модификации 1521 исполнений 1502, 2002, 3002,
1502WL, 2002WL, 3002WL
Рисунок 48 - Общий вид штангенциркулей модификации 1524 исполнений 200, 300, 200WL, 300WL
Рисунок 49 - Общий вид штангенциркулей модификации 1525 исполнений 300, 300WL
Рисунок 50 - Общий вид штангенциркулей модификации 1525 исполнений 3001, 3001WL
Рисунок 51 - Общий вид штангенциркулей модификации 1525 исполнений 500, 1000, 500WL
Рисунок 52 - Общий вид штангенциркулей модификации 1525 исполнений 1500
Рисунок 53 - Общий вид штангенциркулей модификации 1526 исполнений 200, 200WL
короткий сферический наконечник
длинный сферический наконечник сферический ножевидный наконечник
сферический наконечник диаметром 1,5875 мм
сферические наконечники диаметрами 3,1750, 4,7625, 6,3500, 9,5250,
12,700 мм
Рисунок 54 - Общий вид штангенциркулей модификации 1527 исполнений 3001, 3001WL
сферический наконечник диаметром 1,5875 мм
сферические наконечники диаметрами 3,1750, 4,7625, 6,3500, 9,5250, 12,700 мм
Рисунок 55 - Общий вид штангенциркулей модификации 1528 исполнений 3001, 3001WL
длинный цилиндрический наконечник
длинный конусный наконечник
короткий конусный наконечник
короткий цилиндрический наконечник
Рисунок 57 - Общий вид штангенциркулей модификации 1530 исполнений 500, 500WL
Рисунок 56 - Общий вид штангенциркулей модификации 1530 исполнений 300, 300WL
длинный цилиндрический наконечник
длинный конусный наконечник
короткий конусный наконечник
короткий цилиндрический наконечник
. 11
Рисунок 58 - Общий вид штангенциркулей модификации 1532 исполнений 200, 200WL
Рисунок 59 - Общий вид штангенциркулей модификации 1533 исполнений 150, 200, 150WL, 200WL
- Общий вид штангенциркулей модификации 1533 исполнений 500, 500WL
Рисунок 60
- Общий вид штангенциркулей модификации 1534 исполнений 200, 200WL
Рисунок 61
Рисунок 62 - Общий вид штангенциркулей модификации 1535 исполнений 100, 100WL
Рисунок 63 - Общий вид штангенциркулей модификации 1536 исполнений 300, 300WL
Рисунок 64 - Общий вид штангенциркулей модификации 1538 исполнений 300
Рисунок 65 - Общий вид штангенциркулей модификации 1199 исполнений 150, 200, 300

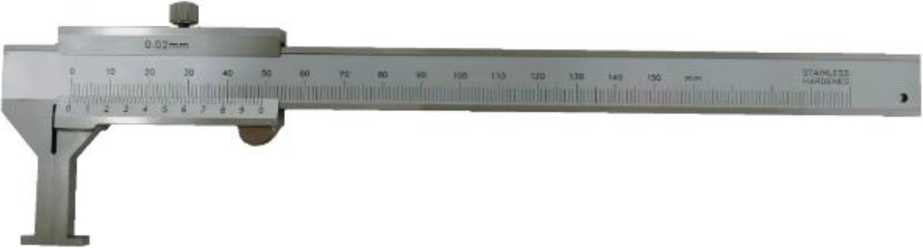

Рисунок 66 - Общий вид штангенциркулей модификации 1262 исполнений 150А
|
iiiiiiiiiiiibiiiu |
7 3 ifiijinhiH | |
|
• |
• • | |
|
т |
Рисунок 67 - Общий вид штангенциркулей модификации 1291 исполнений 150

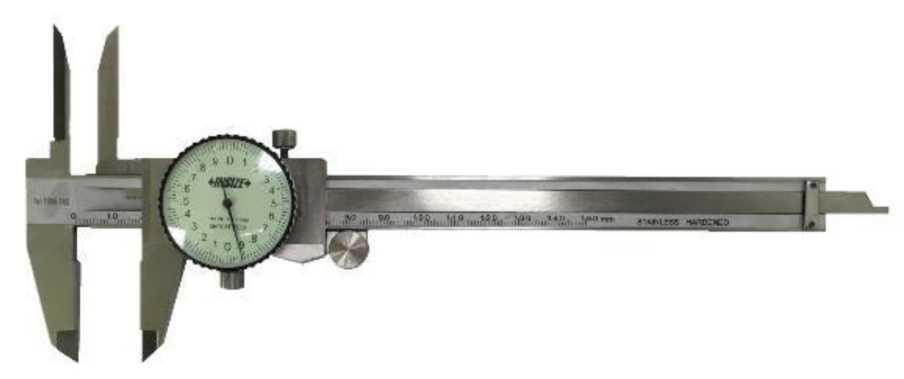

Рисунок 68
- Общий вид штангенциркулей модификации 1338 исполнений 150, 200, 300
Рисунок 69 - Общий вид штангенциркулей модификации 1376 исполнений 150, 200, 300
Рисунок 70 - Общий вид штангенциркулей модификации 7202 исполнений 200А
Рисунок 71 - Общий вид штангенциркулей модификации 7203 исполнений 300А

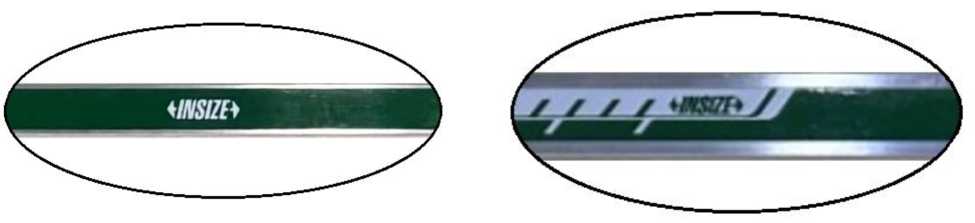

Рисунок 72 - Варианты нанесения штриховки на штанге штангенциркулей специальных с цифровым отсчетным устройством
Рисунок 73 - Варианты исполнений отсчетных устройств штангенциркулей специальных с цифровым отсчетным устройством
S/N 3012141234
STAINLESS HARDENED 3

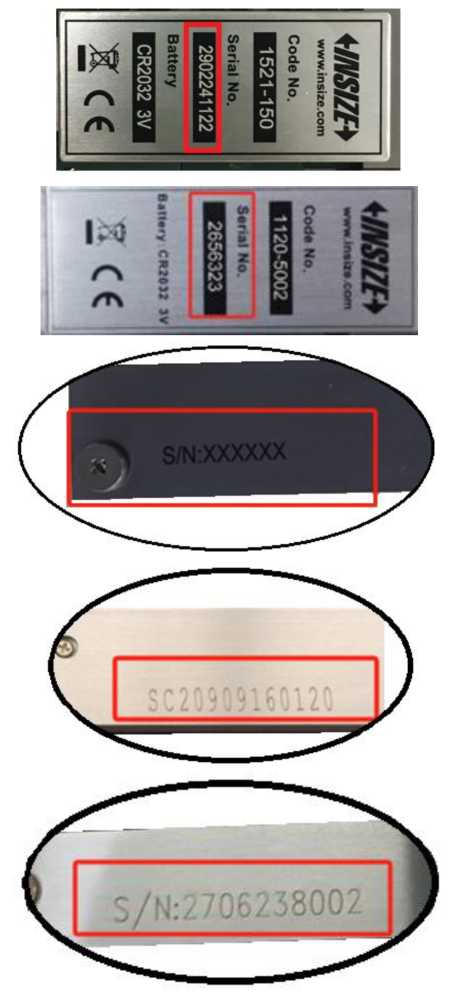

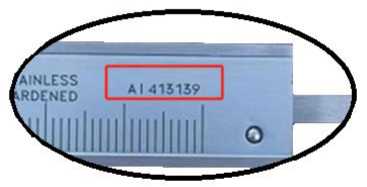

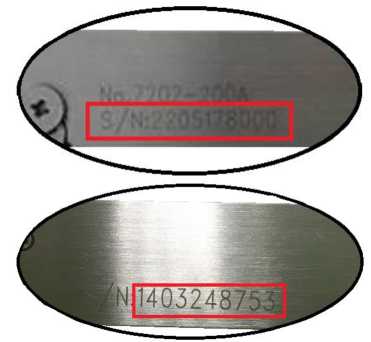

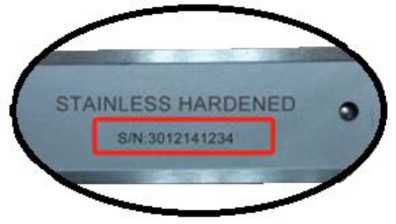

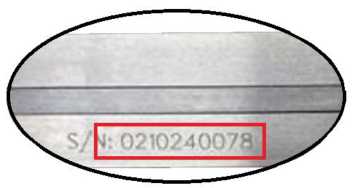

Рисунок 74 - Обозначение места нанесения серийного номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Лист № 26 Всего листов 49 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения внутренних размеров
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности при измерении внутренних размеров, мм |
Пределы абсолютной допускаемой погрешности при измерении глубины, равной 20 мм, мм |
Шаг дискретности (значение отсчета по нониусу либо цена деления круговой шкалы), мм | |
|
внутренних размеров |
глубины | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1120 |
150A |
от 22 до 150 |
- |
±0,04 |
- |
0,01 |
|
1501 |
от 35 до 150 |
- |
±0,06 |
- | ||
|
200A |
от 25 до 200 |
- |
±0,04 |
- | ||
|
2001 |
от 40 до 200 |
- |
±0,06 |
- | ||
|
300A |
от 30 до 300 |
- |
±0,05 |
- | ||
|
3001 |
от 50 до 300 |
- |
±0,07 |
- | ||
|
500 |
от 40 до 500 |
- |
±0,07 |
- | ||
|
5001 |
от 60 до 500 |
- |
±0,08 |
- | ||
|
5002 |
от 80 до 500 |
- |
±0,08 |
- | ||
|
150AWL |
от 22 до 150 |
- |
±0,04 |
- | ||
|
1501WL |
от 35 до 150 |
- |
±0,06 |
- | ||
|
200AWL |
от 25 до 200 |
- |
±0,04 |
- | ||
|
2001WL |
от 40 до 200 |
- |
±0,06 |
- | ||
|
300AWL |
от 30 до 300 |
- |
±0,05 |
- | ||
|
3001WL |
от 50 до 300 |
- |
±0,07 |
- | ||
|
500WL |
от 40 до 500 |
- |
±0,07 |
- | ||
|
5001WL |
от 60 до 500 |
- |
±0,08 |
- | ||
|
5002WL |
от 80 до 500 |
- |
±0,08 |
- | ||
|
150B |
от 50 до 150 |
- |
±0,06 |
- | ||
|
200B |
от 60 до 200 |
- |
±0,06 |
- | ||
|
300B |
от 60 до 300 |
- |
±0,07 |
- | ||
|
150P |
от 22 до 150 |
- |
±0,04 |
- | ||
|
1121 |
150A |
от 24 до 150 |
- |
±0,04 |
- |
0,01 |
|
1501 |
от 35 до 150 |
- |
±0,05 |
- | ||
|
200A |
от 25 до 200 |
- |
±0,04 |
- | ||
|
2001 |
от 40 до 200 |
- |
±0,05 |
- | ||
|
300A |
от 30 до 300 |
- |
±0,07 |
- | ||
|
3001A |
от 50 до 300 |
- |
±0,07 |
- | ||
|
500A |
от 40 до 500 |
- |
±0,07 |
- | ||
|
5001 |
от 60 до 500 |
- |
±0,08 |
- | ||
|
5002 |
от 80 до 500 |
- |
±0,08 |
- | ||
|
150AWL |
от 24 до 150 |
- |
±0,04 |
- | ||
|
1501WL |
от 35 до 150 |
- |
±0,05 |
- | ||
|
200AWL |
от 25 до 200 |
- |
±0,04 |
- | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1121 |
2001WL |
от 40 до 200 |
- |
±0,05 |
- |
0,01 |
|
300AWL |
от 30 до 300 |
- |
±0,07 |
- | ||
|
3001AWL |
от 50 до 300 |
- |
±0,07 |
- | ||
|
500AWL |
от 40 до 500 |
- |
±0,07 |
- | ||
|
5001WL |
от 60 до 500 |
- |
±0,08 |
- | ||
|
5002WL |
от 80 до 500 |
- |
±0,08 |
- | ||
|
150B |
от 50 до 150 |
- |
±0,06 |
- | ||
|
200B |
от 60 до 200 |
- |
±0,06 |
- | ||
|
300B |
от 60 до 300 |
- |
±0,07 |
- | ||
|
1122 |
150 |
от 3 до 150 |
- |
±0,03 |
- |
0,01 |
|
200 |
от 3 до 200 |
- |
±0,03 |
- | ||
|
300 |
от 4 до 300 |
- |
±0,04 |
- | ||
|
150WL |
от 3 до 150 |
- |
±0,03 |
- | ||
|
200WL |
от 3 до 200 |
- |
±0,03 |
- | ||
|
300WL |
от 4 до 300 |
- |
±0,04 |
- | ||
|
1123 |
150A |
от 15 до 150 |
- |
±0,05 |
- |
0,01 |
|
200A |
от 20 до 200 |
- |
±0,06 |
- | ||
|
300A |
от 24 до 300 |
- |
±0,06 |
- | ||
|
150AWL |
от 15 до 150 |
- |
±0,05 |
- | ||
|
200AWL |
от 20 до 200 |
- |
±0,06 |
- | ||
|
1128 |
200 |
от 3 до 200 |
- |
±0,03 |
- |
0,01 |
|
200WL |
от 3 до 200 |
- |
±0,03 |
- | ||
|
1176 |
150 |
от 9 до 150 |
- |
±0,04 |
- |
0,01 |
|
200 |
от 9 до 200 |
- |
±0,05 |
- | ||
|
150WL |
от 9 до 150 |
- |
±0,04 |
- | ||
|
200WL |
от 9 до 200 |
- |
±0,05 |
- | ||
|
150P |
от 9 до 150 |
- |
±0,04 |
- | ||
|
1178 |
300 |
от 25 до 300 |
- |
±0,05 |
- |
0,01 |
|
300WL |
от 25 до 300 |
- |
±0,05 |
- | ||
|
300P |
от 33 до 300 |
- |
±0,05 |
- | ||
|
1199 |
150 |
от 9 до 150 |
- |
±0,04 |
- |
0,02 |
|
200 |
от 9 до 200 |
- |
±0,05 |
- | ||
|
300 |
от 9 до 300 |
- |
±0,06 |
- | ||
|
1262 |
150A |
от 18 до 150 |
- |
±0,04 |
- |
0,02 |
|
1520 |
150 |
от 11 до 150 |
- |
±0,04 |
- |
0,01 |
|
200 |
от 16 до 200 |
- |
±0,04 |
- | ||
|
300 |
от 20 до 300 |
- |
±0,05 |
- | ||
|
150WL |
от 11 до 150 |
- |
±0,04 |
- | ||
|
200WL |
от 16 до 200 |
- |
±0,04 |
- | ||
|
300WL |
от 20 до 300 |
- |
±0,05 |
- | ||
|
150P |
от 14 до 150 |
- |
±0,04 |
- | ||
|
1501P |
от 8 до 150 |
- |
±0,04 |
- | ||
|
1538 |
300 |
от 30 до 300 |
- |
±0,05 |
- |
0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1376 |
150 |
от 11 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,02 |
|
200 |
от 11 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
300 |
от 11 до 300 |
от 0 до 300 |
±0,04 |
±0,04 |
Таблица 2 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения наружных размеров
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности при измерении наружных размеров, мм |
Пределы абсолютной допускаемой погрешности при измерении глубины, равной 20 мм, мм |
Пределы абсолютной допускаемой погрешности при измерении высоты уступа, мм |
Шаг дискретности, мм | ||
|
наружных размеров |
глубины |
высоты уступа | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1161 |
150A |
от 0 до 150 |
- |
- |
±0,05 |
- |
- |
0,01 |
|
150AWL |
от 0 до 150 |
- |
- |
±0,05 |
- |
- | ||
|
1162 |
125A |
от 0 до 125 |
от 0 до 125 |
- |
±0,05 |
±0,05 |
- |
0,01 |
|
125AWL |
от 0 до 125 |
от 0 до 125 |
- |
±0,05 |
±0,05 |
- | ||
|
1164 |
200 |
от 0 до 200 |
- |
- |
±0,03 |
- |
- |
0,01 |
|
300 |
от 0 до 300 |
- |
- |
±0,04 |
- |
- | ||
|
200WL |
от 0 до 200 |
- |
- |
±0,03 |
- |
- | ||
|
300WL |
от 0 до 300 |
- |
- |
±0,04 |
- |
- | ||
|
1172 |
200 |
от 0 до 200 |
- |
- |
±0,07 |
- |
- |
0,01 |
|
200WL |
от 0 до 200 |
- |
- |
±0,07 |
- |
- | ||
|
1184 |
150 |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
±0,03 |
0,01 |
|
200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
±0,03 | ||
|
300 |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
±0,03 |
±0,03 |
±0,03 | ||
|
150A |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
±0,03 | ||
|
200A |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
±0,03 | ||
|
300A |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
±0,03 |
±0,03 |
±0,03 | ||
|
1185 |
150A |
от 0 до 150 |
- |
- |
±0,04 |
- |
- |
0,01 |
|
200A |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
300A |
от 0 до 300 |
- |
- |
±0,06 |
- |
- | ||
|
150AWL |
от 0 до 150 |
- |
- |
±0,04 |
- |
- | ||
|
200AWL |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
300AWL |
от 0 до 300 |
- |
- |
±0,06 |
- |
- | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1187 |
150A |
от 0 до 150 |
- |
- |
±0,04 |
- |
- |
0,01 |
|
200A |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
300A |
от 0 до 300 |
- |
- |
±0,06 |
- |
- | ||
|
500A |
от 0 до 500 |
- |
- |
±0,07 |
- |
- | ||
|
150AWL |
от 0 до 150 |
- |
- |
±0,04 |
- |
- | ||
|
200AWL |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
300AWL |
от 0 до 300 |
- |
- |
±0,06 |
- |
- | ||
|
500AWL |
от 0 до 500 |
- |
- |
±0,07 |
- |
- | ||
|
1533 |
150 |
от 0 до 150 |
- |
- |
±0,04 |
- |
- |
0,01 |
|
200 |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
500 |
от 0 до 500 |
- |
- |
±0,07 |
- |
- | ||
|
150WL |
от 0 до 150 |
- |
- |
±0,04 |
- |
- | ||
|
200WL |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
500WL |
от 0 до 500 |
- |
- |
±0,07 |
- |
- | ||
|
1535 |
100 |
от 0 до 100 |
- |
- |
±0,03 |
- |
- |
0,01 |
|
100WL |
от 0 до 100 |
- |
- |
±0,03 |
- |
- |
Таблица 3 - Метрологические характеристики штангенциркулей специальных INSIZE
для измерения наружных и внутренних размеров
|
Модификация |
Исполнение |
Тип (диаметр, мм) сменного наконечника |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности при измерении наружных и внутренних размеров, мм |
Пределы абсолютной допускаемой погрешности при измерении глубины, равной 20 мм, мм |
Шаг дискретности (значение отсчета по нониусу либо цена деления круговой шкалы), мм | ||
|
наружных размеров |
внутренних размеров |
глубины | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1124 |
300A |
короткий сферический |
от 0 до 288 |
от 24 до 324 |
- |
±0,04 |
- |
0,01 |
|
длинный сферический |
от 0 до 272 |
от 40 до 340 |
- |
±0,04 |
- | |||
|
короткий сферический ножевидный |
от 0 до 288 |
от 24 до 324 |
- |
±0,04 |
- | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1124 |
300A |
длинный сферический ножевидный |
от 0 до 272 |
от 40 до 340 |
- |
±0,04 |
- |
0,01 |
|
300AWL |
короткий сферический |
от 0 до 288 |
от 24 до 324 |
- |
±0,04 |
- | ||
|
длинный сферический |
от 0 до 272 |
от 40 до 340 |
- |
±0,04 |
- | |||
|
короткий сферический ножевидный |
от 0 до 288 |
от 24 до 324 |
- |
±0,04 |
- | |||
|
длинный сферический ножевидный |
от 0 до 272 |
от 40 до 340 |
- |
±0,04 |
- | |||
|
1125 |
600 |
полудисковый с плоской измерительной поверхностью |
от 0 до 600 |
от 10 до 600 |
- |
±0,05 |
- |
0,01 |
|
полудисковый с цилиндрической измерительной поверхностью |
от 0 до 600 |
от 20 до 600 |
- |
±0,05 |
- | |||
|
сферический |
от 0 до 600 |
от 40 до 600 |
- |
±0,05 |
- | |||
|
600WL |
полудисковый с плоской измерительной поверхностью |
от 0 до 600 |
от 10 до 600 |
- |
±0,05 |
- | ||
|
полудисковый с цилиндрической измерительной поверхностью |
от 0 до 600 |
от 20 до 600 |
- |
±0,05 |
- | |||
|
сферический |
от 0 до 600 |
от 40 до 600 |
- |
±0,05 |
- | |||
|
1000 |
полудисковый с плоской измерительной поверхностью |
от 0 до 1000 |
от 10 до 1000 |
- |
±0,07 |
- | ||
|
полудисковый с цилиндрической измерительной поверхностью |
от 0 до 1000 |
от 20 до 1000 |
- |
±0,07 |
- | |||
|
сферический |
от 0 до 1000 |
от 40 до 1000 |
- |
±0,07 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1125 |
1000WL |
полудисковый с плоской измерительно й поверхностью |
от 0 до 1000 |
от 10 до 1000 |
- |
±0,07 |
- |
0,01 |
|
полудисковый с цилиндрическ ой измерительно й поверхностью |
от 0 до 1000 |
от 20 до 1000 |
- |
±0,07 |
- | |||
|
сферический |
от 0 до 1000 |
от 40 до 1000 |
- |
±0,07 |
- | |||
|
1129 |
300 |
- |
от 0 до 300 |
от 30 до 300 |
- |
±0,06 |
- |
0,01 |
|
300WL |
- |
от 0 до 300 |
от 30 до 300 |
- |
±0,06 |
- | ||
|
1138 |
200 |
- |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,04 |
±0,04 |
0,01 |
|
200WL |
- |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,04 |
±0,04 | ||
|
1167 |
150A |
- |
от 0 до 150 |
от 3 до 150 |
- |
±0,07 |
- |
0,01 |
|
150AWL |
- |
от 0 до 150 |
от 3 до 150 |
- |
±0,07 |
- | ||
|
1168 |
300A |
- |
от 0 до 300 |
от 30 до 300 |
- |
±0,07 |
- |
0,01 |
|
300AWL |
- |
от 0 до 300 |
от 30 до 300 |
- |
±0,07 |
- | ||
|
1186 |
150A |
- |
от 0 до 150 |
от 3 до 150 |
- |
±0,04 |
- |
0,01 |
|
200A |
- |
от 0 до 200 |
от 3 до 200 |
- |
±0,04 |
- | ||
|
300A |
- |
от 0 до 300 |
от 3 до 300 |
- |
±0,05 |
- | ||
|
150AWL |
- |
от 0 до 150 |
от 3 до 150 |
- |
±0,04 |
- | ||
|
200AWL |
- |
от 0 до 200 |
от 3 до 200 |
- |
±0,04 |
- | ||
|
300AWL |
- |
от 0 до 300 |
от 3 до 300 |
- |
±0,05 |
- | ||
|
1191 |
150 |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,01 |
|
150В |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 | ||
|
150WL |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 | ||
|
150BWL |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1526 |
200 |
короткий сферический |
от 0 до 199 |
от 12 до 212 |
от 0 до 200 |
±0,03 |
±0,03 |
0,01 |
|
длинный сферический |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
сферический ножевидный |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
200WL |
короткий сферический |
от 0 до 199 |
от 12 до 212 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
длинный сферический |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
сферический ножевидный |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
1527 |
3001 |
1,5875* |
от 20,6325 до 300 |
от 23,8075 до 300 |
- |
±0,03 |
- |
0,01 |
|
3,1750* |
от 19,0450 до 300 |
от 25,3950 до 300 |
- |
±0,03 |
- | |||
|
4,7625* |
от 17,4575 до 300 |
от 26,9825 до 300 |
- |
±0,03 |
- | |||
|
6,3500* |
от 15,8700 до 300 |
от 28,5700 до 300 |
- |
±0,03 |
- | |||
|
9,5250* |
от 12,6950 до 300 |
от 31,7450 до 300 |
- |
±0,03 |
- | |||
|
12,700* |
от 9,5200 до 300 |
от 34,9200 до 300 |
- |
±0,03 |
- | |||
|
3001WL |
1,5875* |
от 20,6325 до 300 |
от 23,8075 до 300 |
- |
±0,03 |
- | ||
|
3,1750* |
от 19,0450 до 300 |
от 25,3950 до 300 |
- |
±0,03 |
- | |||
|
4,7625* |
от 17,4575 до 300 |
от 26,9825 до 300 |
- |
±0,03 |
- | |||
|
6,3500* |
от 15,8700 до 300 |
от 28,5700 до 300 |
- |
±0,03 |
- | |||
|
9,5250* |
от 12,6950 до 300 |
от 31,7450 до 300 |
- |
±0,03 |
- | |||
|
12,700* |
от 9,5200 до 300 |
от 34,9200 до 300 |
- |
±0,03 |
- | |||
|
1528 |
3001 |
1,5875* |
от 11,1125 до 300 |
от 14,2875 до 300 |
- |
±0,03 |
- |
0,01 |
|
3,1750* |
от 9,5250 до 300 |
от 15,8750 до 300 |
- |
±0,03 |
- | |||
|
4,7625* |
от 7,9375 до 300 |
от 17,4625 до 300 |
- |
±0,03 |
- | |||
|
6,3500* |
от 6,3500 до 300 |
от 19,0500 до 300 |
- |
±0,03 |
- | |||
|
9,5250* |
от 3,1750 до 300 |
от 22,2250 до 300 |
- |
±0,03 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1528 |
3001 |
12,700* |
от 0 до 300 |
от 25,4000 до 300 |
- |
±0,03 |
- |
0,01 |
|
3001WL |
1,5875* |
от 11,1125 до 300 |
от 14,2875 до 300 |
- |
±0,03 |
- | ||
|
3,1750* |
от 9,5250 до 300 |
от 15,8750 до 300 |
- |
±0,03 |
- | |||
|
4,7625* |
от 7,9375 до 300 |
от 17,4625 до 300 |
- |
±0,03 |
- | |||
|
6,3500* |
от 6,3500 до 300 |
от 19,0500 до 300 |
- |
±0,03 |
- | |||
|
9,5250* |
от 3,1750 до 300 |
от 22,2250 до 300 |
- |
±0,03 |
- | |||
|
12,700* |
от 0 до 300 |
от 25,4000 до 300 |
- |
±0,03 |
- | |||
|
1530 |
300 |
длинный цилиндрическ ий |
от 0 до 300 |
от 94 до 300 |
- |
±0,06 |
- |
0,01 |
|
длинный конусный |
от 0 до 300 |
от 74 до 300 |
- |
±0,06 |
- | |||
|
короткий конусный |
от 0 до 300 |
от 54 до 300 |
- |
±0,06 |
- | |||
|
короткий цилиндрическ ий |
от 0 до 300 |
от 48 до 300 |
- |
±0,06 |
- | |||
|
300WL |
длинный цилиндрическ ий |
от 0 до 300 |
от 94 до 300 |
- |
±0,06 |
- | ||
|
длинный конусный |
от 0 до 300 |
от 74 до 300 |
- |
±0,06 |
- | |||
|
короткий конусный |
от 0 до 300 |
от 54 до 300 |
- |
±0,06 |
- | |||
|
короткий цилиндрическ ий |
от 0 до 300 |
от 48 до 300 |
- |
±0,06 |
- | |||
|
500 |
длинный цилиндрическ ий |
от 0 до 500 |
от 94 до 500 |
- |
±0,08 |
- | ||
|
длинный конусный |
от 0 до 500 |
от 74 до 500 |
- |
±0,08 |
- | |||
|
короткий конусный |
от 0 до 500 |
от 54 до 500 |
- |
±0,08 |
- | |||
|
короткий цилиндрическ ий |
от 0 до 500 |
от 48 до 500 |
- |
±0,08 |
- | |||
|
500WL |
длинный цилиндрическ ий |
от 0 до 500 |
от 94 до 500 |
- |
±0,08 |
- | ||
|
длинный конусный |
от 0 до 500 |
от 74 до 500 |
- |
±0,08 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
короткий конусный |
от 0 до 500 |
от 54 до 500 |
- |
±0,08 |
- | |||
|
короткий цилиндрическ ий |
от 0 до 500 |
от 48 до 500 |
- |
±0,08 |
- | |||
|
1532 |
200 |
- |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
0,01 |
|
200WL |
- |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
1534 |
200 |
- |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
0,01 |
|
200WL |
- |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
1536 |
300 |
- |
от 0 до 300 |
от 10 до 300 |
- |
±0,05 |
- |
0,01 |
|
300WL |
- |
от 0 до 300 |
от 10 до 300 |
- |
±0,05 |
- | ||
|
1291 |
150 |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,02 |
|
1338 |
150 |
- |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,02 |
|
200 |
- |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
300 |
- |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
±0,04 |
±0,04 |
* Примечание - наконечники поставляются парой по заказу потребителя, не менее одной
пары
Таблица 4 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения расстояний между отверстиями и между отверстием и плоскостью
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности измерений расстояний между отверстиями, мм |
Пределы абсолютной допускаемой погрешности измерений расстояний между отверстием и плоскостью, мм |
Шаг дискретности, мм | |
|
расстояний между отверстиями |
расстояний между отверстием и плоскостью | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1177 |
200 |
от 10 до 200 |
- |
±0,10 |
- |
0,01 |
|
300 |
от 10 до 300 |
- |
±0,10 |
- | ||
|
500 |
от 20 до 500 |
- |
±0,10 |
- | ||
|
1000 |
от 30 до 1000 |
- |
±0,12 |
- | ||
|
1500 |
от 30 до 1500 |
- |
±0,15 |
- | ||
|
200WL |
от 10 до 200 |
- |
±0,10 |
- | ||
|
300WL |
от 10 до 300 |
- |
±0,10 |
- | ||
|
500WL |
от 20 до 500 |
- |
±0,10 |
- | ||
|
1192 |
150A |
от 10 до 150 |
- |
±0,05 |
- |
0,01 |
|
200A |
от 10 до 200 |
- |
±0,07 |
- | ||
|
300A |
от 10 до 300 |
- |
±0,09 |
- | ||
|
500A |
от 20 до 500 |
- |
±0,09 |
- | ||
|
1000A |
от 30 до 1000 |
- |
±0,12 |
- | ||
|
1500A |
от 30 до 1500 |
- |
±0,15 |
- | ||
|
150AWL |
от 10 до 150 |
- |
±0,05 |
- | ||
|
200AWL |
от 10 до 200 |
- |
±0,07 |
- | ||
|
300AWL |
от 10 до 300 |
- |
±0,09 |
- | ||
|
500AWL |
от 20 до 500 |
- |
±0,09 |
- | ||
|
1524 |
200 |
- |
от 5 до 200 |
- |
±0,10 |
0,01 |
|
300 |
- |
от 5 до 300 |
- |
±0,10 | ||
|
200WL |
- |
от 5 до 200 |
- |
±0,10 | ||
|
300WL |
- |
от 5 до 300 |
- |
±0,10 | ||
|
1525 |
300 |
от 10 до 300 |
от 5 до 300 |
±0,08 |
±0,08 |
0,01 |
|
3001 |
от 20 до 300 |
от 10 до 300 |
±0,08 |
±0,08 | ||
|
500 |
от 20 до 500 |
от 10 до 500 |
±0,09 |
±0,09 | ||
|
1000 |
от 30 до 1000 |
от 15 до 1000 |
±0,12 |
±0,12 | ||
|
1500 |
от 30 до 1500 |
от 15 до 1500 |
±0,15 |
±0,15 | ||
|
300WL |
от 10 до 300 |
от 5 до 300 |
±0,08 |
±0,08 | ||
|
3001WL |
от 20 до 300 |
от 10 до 300 |
±0,08 |
±0,08 | ||
|
500WL |
от 20 до 500 |
от 10 до 500 |
±0,09 |
±0,09 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1521 |
150 |
от 5 до 140 |
от 5 до 140 |
±0,05 |
±0,05 |
0,01 |
|
1501 |
от 10 до 140 |
от 10 до 140 |
±0,05 |
±0,05 | ||
|
1502 |
от 20 до 140 |
от 20 до 140 |
±0,05 |
±0,05 | ||
|
200 |
от 5 до 190 |
от 5 до 190 |
±0,05 |
±0,05 | ||
|
2001 |
от 10 до 190 |
от 10 до 190 |
±0,05 |
±0,05 | ||
|
2002 |
от 20 до 190 |
от 20 до 190 |
±0,05 |
±0,05 | ||
|
300 |
от 5 до 290 |
от 5 до 290 |
±0,07 |
±0,07 | ||
|
3001 |
от 10 до 290 |
от 10 до 290 |
±0,07 |
±0,07 | ||
|
3002 |
от 20 до 290 |
от 20 до 290 |
±0,07 |
±0,07 | ||
|
150WL |
от 5 до 140 |
от 5 до 140 |
±0,05 |
±0,05 | ||
|
1501WL |
от 10 до 140 |
от 10 до 140 |
±0,05 |
±0,05 | ||
|
1502WL |
от 20 до 140 |
от 20 до 140 |
±0,05 |
±0,05 | ||
|
200WL |
от 5 до 190 |
от 5 до 190 |
±0,05 |
±0,05 | ||
|
2001WL |
от 10 до 190 |
от 10 до 190 |
±0,05 |
±0,05 | ||
|
2002WL |
от 20 до 190 |
от 20 до 190 |
±0,05 |
±0,05 | ||
|
300WL |
от 5 до 290 |
от 5 до 290 |
±0,07 |
±0,07 | ||
|
3001WL |
от 10 до 290 |
от 10 до 290 |
±0,07 |
±0,07 | ||
|
3002WL |
от 20 до 290 |
от 20 до 290 |
±0,07 |
±0,07 |
Таблица 5 - Метрологические характеристики штангенциркулей специальных INSIZE для разметочных работ
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности измерений, мм |
Значение отсчета по нониусу, мм |
|
7202 |
200А |
от 0 до 200 |
±0,1 |
0,1 |
|
7203 |
300A |
от 51 до 300 |
±0,1 |
0,1 |
Таблица 6 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения диаметров торцевых канавок на уплотнительных фланцах
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности измерений, мм |
Шаг дискретности, мм |
|
1179 |
300 |
от 0 до 300 |
±0,06 |
0,01 |
|
600 |
от 0 до 600 |
±0,07 | ||
|
1000 |
от 0 до 1000 |
±0,09 | ||
|
300WL |
от 0 до 300 |
±0,06 | ||
|
600WL |
от 0 до 600 |
±0,07 |
Таблица 7 - Размер сдвинутых до соприкосновения губок с радиусными, сферическими и цилиндрическими измерительными поверхностями для измерений внутренних размеров, его отклонение и параметры плоских контактных поверхностей губок для измерений внутренних размеров
|
Модификация |
Исполнение |
Размер сдвинутых до соприкосновения губок с радиусными, сферическими и цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
Отклонение размера сдвинутых до соприкосновения губок с радиусными, сферическими и цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
Допуск плоскостности и прямолинейности плоских контактных поверхностей губок для измерений внутренних размеров, мм |
Допуск параллельности плоских контактных поверхностей губок для измерений внутренних размеров, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1120 |
150A |
22 |
±0,01 |
0,005 |
0,02 |
|
1501 |
35 |
±0,01 |
0,005 |
0,02 | |
|
200A |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001 |
40 |
±0,01 |
0,005 |
0,02 | |
|
300A |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001 |
50 |
±0,01 |
0,006 |
0,02 | |
|
500 |
40 |
±0,01 |
0,006 |
0,03 | |
|
5001 |
60 |
±0,01 |
0,006 |
0,03 | |
|
5002 |
80 |
±0,01 |
0,006 |
0,03 | |
|
150AWL |
22 |
±0,01 |
0,005 |
0,02 | |
|
1501WL |
35 |
±0,01 |
0,005 |
0,02 | |
|
200AWL |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001WL |
40 |
±0,01 |
0,005 |
0,02 | |
|
300AWL |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001WL |
50 |
±0,01 |
0,007 |
0,02 | |
|
500WL |
40 |
±0,01 |
0,007 |
0,03 | |
|
5001WL |
60 |
±0,01 |
0,007 |
0,03 | |
|
5002WL |
80 |
±0,01 |
0,007 |
0,03 | |
|
150B |
50 |
±0,01 |
0,007 |
0,03 | |
|
200B |
60 |
±0,01 |
0,007 |
0,03 | |
|
300B |
60 |
±0,01 |
0,007 |
0,03 | |
|
150P |
22 |
±0,01 |
0,005 |
0,02 | |
|
1121 |
150A |
24 |
±0,01 |
0,005 |
0,02 |
|
1501 |
35 |
±0,01 |
0,005 |
0,02 | |
|
200A |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001 |
40 |
±0,01 |
0,005 |
0,02 | |
|
300A |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001A |
50 |
±0,01 |
0,006 |
0,02 | |
|
500A |
40 |
±0,01 |
0,006 |
0,02 | |
|
5001 |
60 |
±0,01 |
0,006 |
0,03 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1121 |
5002 |
80 |
±0,01 |
0,006 |
0,03 |
|
150AWL |
24 |
±0,01 |
0,005 |
0,02 | |
|
1501WL |
35 |
±0,01 |
0,005 |
0,02 | |
|
200AWL |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001WL |
40 |
±0,01 |
0,005 |
0,02 | |
|
300AWL |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001AWL |
50 |
±0,01 |
0,007 |
0,02 | |
|
500AWL |
40 |
±0,01 |
0,007 |
0,02 | |
|
5001WL |
60 |
±0,01 |
0,007 |
0,03 | |
|
5002WL |
80 |
±0,01 |
0,007 |
0,03 | |
|
150B |
50 |
±0,01 |
0,007 |
0,02 | |
|
200B |
60 |
±0,01 |
0,007 |
0,03 | |
|
300B |
60 |
±0,01 |
0,007 |
0,03 | |
|
1129 |
300 |
30 |
±0,01 |
0,003 |
0,02 |
|
300WL |
30 |
±0,01 |
0,003 |
0,02 | |
|
1262 |
150A |
18 |
±0,01 |
0,005 |
0,02 |
|
1534 |
200 |
5 |
±0,01 |
- |
- |
|
200WL |
5 |
±0,01 |
- |
- | |
|
1536 |
300 |
10 |
±0,01 |
- |
- |
|
300WL |
10 |
±0,01 |
- |
- |
Таблица 8 - Расстояние между вершинами конических измерительных поверхностей для измерений расстояний между центрами отверстий, расстояние между вершиной конической и плоской измерительными поверхностями для измерений расстояний между центрами отверстий и ребром изделий и их отклонения
|
к д ей W к -е к о |
о К Е о Е
|
Расстояние между вершинами конических измерительных поверхностей для измерений расстояний между центрами отверстий, мм |
Отклонение расстояния между вершинами конических измерительных поверхностей для измерений расстояний между центрами отверстий, мм |
Расстояние между вершиной конической и плоской измерительными поверхностями для измерений расстояний между центрами отверстий и ребром изделий, мм |
Отклонение расстояния между вершиной конической и плоской измерительными поверхностями для измерений расстояний между центрами отверстий и ребром изделий, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1177 |
200 |
10 |
±0,10 |
- |
- |
|
300 |
10 |
±0,10 |
- |
- | |
|
500 |
20 |
±0,10 |
- |
- | |
|
1000 |
30 |
±0,12 |
- |
- | |
|
1500 |
30 |
±0,15 |
- |
- | |
|
200WL |
10 |
±0,10 |
- |
- | |
|
300WL |
10 |
±0,10 |
- |
- | |
|
500WL |
20 |
±0,10 |
- |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1192 |
150A |
10 |
±0,05 |
- |
- |
|
200A |
10 |
±0,07 |
- |
- | |
|
300A |
10 |
±0,09 |
- |
- | |
|
500A |
20 |
±0,09 |
- |
- | |
|
1000A |
30 |
±0,12 |
- |
- | |
|
1500A |
30 |
±0,15 |
- |
- | |
|
150AWL |
10 |
±0,05 |
- |
- | |
|
200AWL |
10 |
±0,07 |
- |
- | |
|
300AWL |
10 |
±0,09 |
- |
- | |
|
500AWL |
20 |
±0,09 |
- |
- | |
|
1524 |
200 |
- |
- |
5 |
±0,10 |
|
300 |
- |
- |
5 |
±0,10 | |
|
200WL |
- |
- |
5 |
±0,10 | |
|
300WL |
- |
- |
5 |
±0,10 | |
|
1525 |
300 |
10 |
±0,08 |
5 |
±0,08 |
|
3001 |
20 |
±0,08 |
10 |
±0,08 | |
|
500 |
20 |
±0,09 |
10 |
±0,09 | |
|
1000 |
30 |
±0,12 |
15 |
±0,12 | |
|
1500 |
30 |
±0,15 |
15 |
±0,15 | |
|
300WL |
10 |
±0,08 |
5 |
±0,08 | |
|
3001WL |
20 |
±0,08 |
10 |
±0,08 | |
|
500WL |
20 |
±0,09 |
10 |
±0,09 | |
|
1521 |
150 |
5 |
±0,05 |
- |
- |
|
1501 |
10 |
±0,05 |
- |
- | |
|
1502 |
20 |
±0,05 |
- |
- | |
|
200 |
5 |
±0,05 |
- |
- | |
|
2001 |
10 |
±0,05 |
- |
- | |
|
2002 |
20 |
±0,05 |
- |
- | |
|
300 |
5 |
±0,07 |
- |
- | |
|
3001 |
10 |
±0,07 |
- |
- | |
|
3002 |
20 |
±0,07 |
- |
- | |
|
150WL |
5 |
±0,05 |
- |
- | |
|
1501WL |
10 |
±0,05 |
- |
- | |
|
1502WL |
20 |
±0,05 |
- |
- | |
|
200WL |
5 |
±0,05 |
- |
- | |
|
2001WL |
10 |
±0,05 |
- |
- | |
|
2002WL |
20 |
±0,05 |
- |
- | |
|
300WL |
5 |
±0,07 |
- |
- | |
|
3001WL |
10 |
±0,07 |
- |
- | |
|
3002WL |
20 |
±0,07 |
- |
- |
|
1179 |
Модификация | ||||
|
600WL |
300WL |
О О О |
О о |
оэ о о |
Исполнение |
|
0,005 |
о о о |
о о о |
о о о |
о о о |
Допуск плоскостности и прямолинейности плоских контактных поверхностей губок для измерений диаметров торцевых канавок на уплотнительных фланцах, мм |
|
о о оэ |
о о IO |
о о оэ |
о о оэ |
о о IO |
Допуск параллельности плоских контактных поверхностей губок для измерений диаметров торцевых канавок на уплотнительных фланцах, мм |
|
ьэ |
ьэ |
иэ о |
ьэ |
ьэ |
Размер между пересечением образующих плоских и конических измерительных поверхностей губок для измерений наружных диаметров торцевых канавок на уплотнительных фланцах, мм |
|
н- JO о 10 |
н- JO о 10 |
н- JO о IO |
н- JO о IO |
н- JO о IO |
Отклонение размера между пересечением образующих плоских и конических измерительных поверхностей губок для измерений наружных диаметров торцевых канавок на уплотнительных фланцах, мм |
|
о |
о |
о |
о |
Размер между пересечением образующих плоских измерительных поверхностей губок для измерений внутренних диаметров торцевых канавок на уплотнительных фланцах, мм | |
|
н- JO о IO |
н- JO о IO |
н- JO о IO |
н- JO о IO |
н- JO о IO |
Отклонение размера между пересечением образующих плоских измерительных поверхностей губок для измерений внутренних диаметров торцевых канавок на уплотнительных фланцах, мм |
|
Н-о о |
Н-о о |
н-о о |
Н-о о |
Н-о о |
Отклонение угла 46° между плоскими и конусными измерительными поверхностями губок для измерений диаметров торцевых канавок на уплотнительных фланцах |
Таблица 9 - Параметры губок для измерений наружных диаметров торцевых канавок на уплотнительных фланцах модификации 1179_________________________________________
|
1 |
2 |
3 |
4 |
|

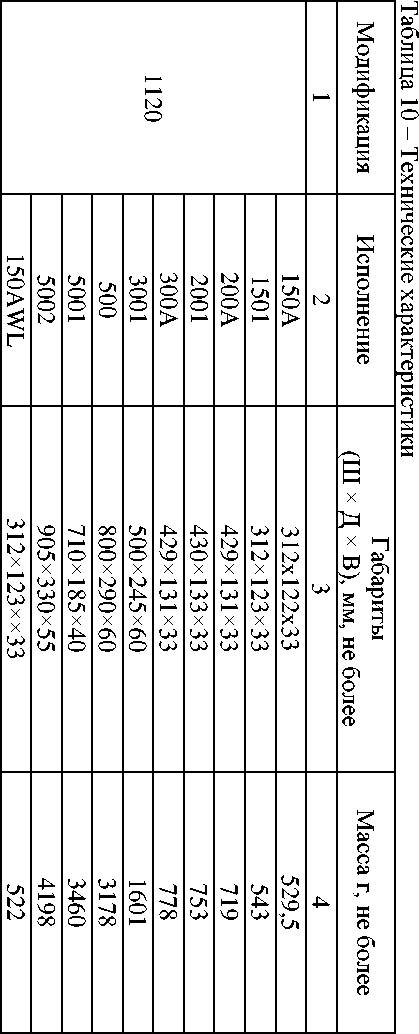

1120 |
1501WL |
429x131x33 |
580 |
|
200AWL |
429x131x33 |
719 | |
|
2001WL |
429x131x33 |
770 | |
|
300AWL |
429x131x33 |
778 | |
|
3001WL |
575x175x60 |
900 | |
|
500WL |
710x185x40 |
3210 | |
|
5001WL |
710x185x40 |
3460 | |
|
5002WL |
710x185x40 |
3820 | |
|
150B |
307x177x44 |
961 | |
|
200B |
440x280x60 |
1547 | |
|
300B |
500x245x60 |
1813 | |
|
150P |
312x123x33 |
537 | |
|
1121 |
150A |
312x122x33 |
522 |
|
1501 |
312x123x33 |
537 | |
|
200A |
429x131x33 |
715 | |
|
2001 |
430x133x33 |
766 | |
|
300A |
500x245x60 |
1556 | |
|
3001A |
500x250x60 |
1652 | |
|
500A |
800x290x60 |
3231 | |
|
5001 |
910x330x55 |
3989 | |
|
5002 |
905x330x55 |
4306 | |
|
150AWL |
312x123x33 |
513 | |
|
1501WL |
429x131x33 |
580 | |
|
200AWL |
429x131x33 |
719 | |
|
2001WL |
429x131x33 |
770 | |
|
300AWL |
429x131x33 |
778 | |
|
3001AWL |
575x175x60 |
900 | |
|
500AWL |
710x185x40 |
3210 | |
|
5001WL |
710x185x40 |
3460 | |
|
5002WL |
710x185x40 |
3820 | |
|
150B |
308x178x43 |
957 | |
|
200B |
533x309x57 |
1150 | |
|
300B |
510x232x58 |
1500 | |
|
1122 |
150 |
312x122x33 |
500 |
|
150WL |
312x122x33 |
500 | |
|
200 |
429x131x33 |
694 | |
|
200WL |
429x131x33 |
700 | |
|
300 |
500x245x60 |
1520 | |
|
300WL |
441x164x58 |
890 | |
|
1123 |
150A |
312x122x33 |
571 |
|
200A |
338x200x43 |
493 | |
|
300A |
540x320x60 |
2350 | |
|
150AWL |
320x130x40 |
580 | |
|
200AWL |
430x140x40 |
700 |
|
1 |
2 |
3 |
4 |
|
1124 |
300A |
510x250x60 |
1693 |
|
300AWL |
510x250x60 |
1700 | |
|
1125 |
600 |
900x330x55 |
4233 |
|
600WL |
900x330x55 |
4233 | |
|
1000 |
1230x340x40 |
3500 | |
|
1000WL |
1230x340x40 |
3500 | |
|
1128 |
200 |
430x133x33 |
723 |
|
200WL |
428x128x32,8 |
800 | |
|
1129 |
300 |
505x245x60 |
1575 |
|
300WL |
510x232x58 |
1020 | |
|
1138 |
200 |
338x200x43 |
838 |
|
200WL |
310x180x43 |
980 | |
|
1161 |
150A |
261x104x33 |
419 |
|
150AWL |
262x105x33 |
418 | |
|
1162 |
125A |
307x177x44 |
794 |
|
125AWL |
310x180x50 |
800 | |
|
1164 |
200 |
429x131x33 |
700 |
|
300 |
500x245x60 |
900 | |
|
200WL |
429x131x33 |
700 | |
|
300WL |
500x245x60 |
900 | |
|
1167 |
150A |
307x177x44 |
808 |
|
150AWL |
310x180x50 |
800 | |
|
1168 |
300A |
570x180x50 |
1319 |
|
300AWL |
580x180x50 |
1400 | |
|
1172 |
200 |
445x165x60 |
1018 |
|
200WL |
450x170x60 |
1100 | |
|
1176 |
150 |
307x177x44 |
822 |
|
200 |
380x210x44 |
931 | |
|
150WL |
310x178x43 |
823 | |
|
200WL |
429x131x33 |
1100 | |
|
150P |
310x178x44 |
887 | |
|
1177 |
200 |
410x110x80 |
986 |
|
300 |
510x250x60 |
1545 | |
|
500 |
800x160x105 |
2993 | |
|
1000 |
1380x183x146 |
1045 | |
|
1500 |
1870x170x155 |
13641 | |
|
200WL |
410x110x80 |
986 | |
|
300WL |
510x250x60 |
1545 | |
|
500WL |
800x160x105 |
2993 | |
|
1178 |
300 |
510x250x65 |
1690 |
|
300WL |
505x245x60 |
1649 | |
|
300P |
505x245x60 |
1614 |
|
1 |
2 |
3 |
4 |
|
1179 |
300 |
429x131x33 |
855 |
|
600 |
810x295x65 |
3452 | |
|
1000 |
1260x315x60 |
6620 | |
|
300WL |
429x131x33 |
855 | |
|
600WL |
810x295x65 |
3452 | |
|
1184 |
150 |
261x104x33 |
378 |
|
200 |
312x122x33 |
541 | |
|
300 |
429x131x33 |
776 | |
|
150A |
262x105x33 |
380 | |
|
200A |
312x122x33 |
541 | |
|
300A |
505x245x60 |
1559 | |
|
1185 |
150A |
312x122x33 |
538 |
|
200A |
430x133x33 |
765 | |
|
300A |
535x325x60 |
2476 | |
|
150AWL |
320x130x40 |
540 | |
|
200AWL |
429x131x33 |
729 | |
|
300AWL |
429x131x33 |
776 | |
|
1186 |
150A |
307x177x44 |
801 |
|
200A |
440x165x55 |
977 | |
|
300A |
570x170x60 |
1218 | |
|
150AWL |
310x180x50 |
800 | |
|
200AWL |
450x170x60 |
1000 | |
|
300AWL |
600x180x60 |
1300 | |
|
1187 |
150A |
312x122x33 |
534 |
|
200A |
430x133x33 |
748 | |
|
300A |
535x325x60 |
2489 | |
|
500A |
905x340x55 |
4191 | |
|
150AWL |
312x122x33 |
526 | |
|
200AWL |
429x131x33 |
732 | |
|
300AWL |
429x131x33 |
780 | |
|
500AWL |
710x185x40 |
3000 | |
|
1191 |
150 |
262x103x33 |
396 |
|
150В |
262x105x33 |
391 | |
|
150WL |
259x100x32,5 |
425 | |
|
150BWL |
285x100x33 |
425 | |
|
1192 |
150A |
312x122x33 |
558 |
|
200A |
429x131x33 |
732 | |
|
300A |
429x131x33 |
795 | |
|
500A |
795x290x60 |
3400 | |
|
1000A |
1400x430x60 |
9680 | |
|
1500A |
1900x330x60 |
8499 | |
|
150AWL |
312x122x33 |
570 | |
|
200AWL |
429x131x33 |
750 | |
|
300AWL |
429x131x33 |
795 | |
|
500AWL |
795x290x60 |
3400 |
|
1 |
2 |
3 |
4 |
|
1199 |
150 |
308x178x45 |
845 |
|
200 |
430x180x50 |
700 | |
|
300 |
500x180x50 |
900 | |
|
1262 |
150A |
247x102x23 |
348 |
|
1520 |
150 |
312x122x33 |
530 |
|
200 |
430x133x33 |
719 | |
|
300 |
505x245x60 |
1560 | |
|
150WL |
320x130x40 |
530 | |
|
200WL |
429x131x33 |
770 | |
|
300WL |
575x175x60 |
900 | |
|
150P |
313x123x33 |
542 | |
|
1501P |
313x123x33 |
536 | |
|
1524 |
200 |
440x170x65 |
984 |
|
300 |
440x170x65 |
1027 | |
|
200WL |
440x170x50 |
984 | |
|
300WL |
440x170x50 |
1033 | |
|
1525 |
300 |
575x175x60 |
1215 |
|
3001 |
505x245x60 |
1741 | |
|
500 |
805x300x60 |
3398 | |
|
1000 |
1275x315x55 |
7166 | |
|
1500 |
1900x340x60 |
10170 | |
|
300WL |
565x175x50 |
1281 | |
|
3001WL |
580x180x60 |
1250 | |
|
500WL |
805x300x60 |
3398 | |
|
1526 |
200 |
312x122x33 |
580 |
|
200WL |
313x123x33 |
587 | |
|
1527 |
3001 |
480x103x100 |
1142 |
|
3001WL |
500x250x60 |
1650 | |
|
1528 |
3001 |
500x250x60 |
1593 |
|
3001WL |
500x250x60 |
1650 | |
|
1530 |
300 |
500x250x60 |
1663 |
|
300WL |
900x330x55 |
4000 | |
|
500 |
500x250x60 |
1660 | |
|
500WL |
900x330x55 |
4000 | |
|
1532 |
200 |
428x128x32,8 |
740 |
|
200WL |
428x128x32,8 |
740 | |
|
1533 |
150 |
313x123x33 |
552 |
|
200 |
441x164x58 |
1200 | |
|
500 |
800x400x70 |
4000 | |
|
150WL |
310x180x43 |
750 | |
|
200WL |
441x164x58 |
1200 | |
|
500WL |
800x400x70 |
4000 | |
|
1534 |
200 |
428x128x32,8 |
760 |
|
200WL |
428x128x32,8 |
760 |
|
1 |
2 |
3 |
4 |
|
1535 |
100 |
262x105x33 |
381 |
|
100WL |
260x100x33 |
360 | |
|
1536 |
300 |
535x325x60 |
2565 |
|
300WL |
533x309x57 |
1270 | |
|
1538 |
300 |
505x245x60 |
1936 |
|
7203 |
300A |
430x135x27 |
754 |
|
1291 |
150 |
247x102x33 |
314 |
|
1338 |
150 |
261x104x33 |
600 |
|
200 |
312x122x33 |
850 | |
|
300 |
429x131x33 |
1100 | |
|
1521 |
150 |
312x122x33 |
550 |
|
1501 |
312x122x33 |
550 | |
|
1502 |
312x122x33 |
550 | |
|
200 |
429x131x33 |
600 | |
|
2001 |
429x131x33 |
600 | |
|
2002 |
429x131x33 |
600 | |
|
300 |
429x131x33 |
800 | |
|
3001 |
429x131x33 |
800 | |
|
3002 |
429x131x33 |
800 | |
|
150WL |
312x122x33 |
550 | |
|
1501WL |
312x122x33 |
550 | |
|
1502WL |
312x122x33 |
550 | |
|
200WL |
429x131x33 |
600 | |
|
2001WL |
429x131x33 |
600 | |
|
2002WL |
429x131x33 |
600 | |
|
300WL |
429x131x33 |
800 | |
|
3001WL |
429x131x33 |
800 | |
|
3002WL |
429x131x33 |
800 | |
|
1376 |
150 |
310x180x50 |
550 |
|
200 |
430x180x50 |
700 | |
|
300 |
500x180x50 |
900 | |
|
7202 |
200А |
321x119x25 |
432 |
Таблица 11 - Основные метрологические и технические характеристики штангенциркулей
специальных INSIZE, условия эксплуатации
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Отклонение от параллельности сдвинутых до соприкосновения цилиндрических измерительных поверхностей губок для измерений внутренних размеров, мм, не более - модификаций 1534, 1536. |
0,01 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений наружных размеров, мм, не более - модификаций 1129. |
0,02 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров, мм, не более - модификаций 1167, 1186, 1526, 1532, 1534; |
0,01 |
|
- модификаций 1123, 1138, 1338. |
0,02 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений высоты уступов, мм, не более - модификаций 1184. |
0,01 |
|
Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок на 100 мм длины измерительной поверхности, мм, не более - модификаций 1138, 1184, 1191, 1532, 1534, 1536, 1291, 1338; |
0,003 |
|
- модификаций 1161, 1162, 1167, 1168, 1172, 1186, 1521, 1524, 1525, 1533. |
0,005 |
|
Отклонение от параллельности плоских измерительных поверхностей губок для наружных измерений, мм, не более - модификаций 1138, 1338; |
0,01 |
|
- модификаций 1161, 1184, 1186, 1191, 1532, 1533, 1534, 1536, 1291; |
0,02 |
|
- модификаций 1172. |
0,07 |
|
Отклонение от прямолинейности торца штанги1^ мм, не более |
0,01 |
|
Отклонение от параллельности цилиндрических образующих конических измерительных поверхностей губок для измерений расстояний между центрами отверстий, мм, не более - модификаций 1177, 1192, 1525. |
0,01 |
|
Отклонение от параллельности цилиндрической образующей конуса и плоской измерительной поверхностью губки, мм, не более - модификаций 1524, 1525. |
0,01 |
|
Отклонение от плоскостности и прямолинейности плоских поверхностей стационарных губок с отверстиями под крепление сменных наконечников, мм, не более - модификаций 1526 исполнений 200, 200WL, модификаций 1530 |
0,005 |
|
исполнений 300, 300WL; - модификаций 1124 исполнений 300А, 300AWL; |
0,006 |
|
- модификаций 1530 исполнений 500, 500WL. |
0,007 |
|
Отклонение от параллельности плоских поверхностей стационарных губок с отверстиями под крепление сменных наконечников, мм, не более - модификаций 1526 исполнений 200, 200WL; |
0,02 |
|
- модификаций 1124 исполнений 300А, 300AWL, модификаций 1530 |
0,03 |
|
исполнений 300, 300WL; - модификаций 1530 исполнений 500, 500WL. |
0,04 |
|
1 |
2 |
|
Допустимое отклонение диаметра сменных наконечников сферической формы для измерений наружных и внутренних размеров от номинального, мм |
±0,005 |
|
Усилие перемещения рамки по штанге, Н, не более: - с диапазоном измерений до 300 мм включ.; |
8 |
|
- с диапазоном измерений св. 300 до 500 мм включ.; |
15 |
|
- с диапазоном измерений св. 500 до 1500 мм включ. |
25 |
|
Параметр шероховатости Ra, мкм, не более - измерительных поверхностей губок для измерений наружных размеров |
0,2 |
|
штангенциркулей модификаций 1138, 1162, 1184, 1186, 1191, 1291, 1338, 1534; - измерительных поверхностей губок для измерений наружных размеров |
0,3 |
|
штангенциркулей модификаций 1161; - измерительных поверхностей губок для измерений наружных размеров |
0,5 |
|
штангенциркулей модификаций 1129, 1167, 1168, 1172, 1185, 1187, 1532, 1533, 1535, 1536; - измерительных поверхностей губок для измерений внутренних размеров штангенциркулей модификаций 1120, 1121, 1122, 1123, 1128, 1129, 1138, 1167, 1168, 1176, 1178, 1186, 1191, 1199, 1262, 1291, 1338, 1376, 1520, 1526, 1532, 1534, 1536, 1538; |
0,4 |
|
- измерительных поверхностей губок для измерений уступов |
0,4 |
|
штангенциркулей модификаций 1184 - измерительных поверхностей губок для измерений расстояний между |
0,4 |
|
отверстиями штангенциркулей модификаций 1177, 1192, 1525, 1521; - измерительных поверхностей губок для измерений расстояний между |
0,4 |
|
отверстием и плоскостью штангенциркулей модификаций 1524, 1525, 1521; - измерительных поверхностей губок штангенциркулей модификации 1179; |
0,3 |
|
- вспомогательных поверхностей губок штангенциркулей модификаций |
0,2 |
|
1129; - вспомогательных поверхностей губок штангенциркулей модификаций |
0,3 |
|
1120, 1121, 1124, 1262, 1526, 1530; - вспомогательных поверхностей губок штангенциркулей модификаций 1125,1527, 1528; |
0,8 |
|
- измерительных поверхностей сменных наконечников штангенциркулей модификаций 1124, 1125, 1526, 1530; |
0,4 |
|
- измерительных поверхностей сменных наконечников штангенциркулей |
0,2 |
|
модификаций 1527, 1528; - поверхности торца штанги штангенциркулей модификаций 1138, 1162, 1184, 1191, 1291, 1338, 1376, 1526, 1532, 1534. |
0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
|( - для штангенциркулей с глубиномером | |
Таблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность средства измерений
Таблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль специальный |
INSIZE |
1 шт. |
|
Источник питания (батарейка)^ |
- |
1 шт. |
|
Сменные наконечники (для модификаций 1124, 1526, 1530) |
- |
1 комплект |
|
Сменные наконечники, губки и ограничители высоты (для модификаций 1125) |
- |
1 комплект |
|
Сменные наконечники для модификаций 1527, 1528 |
- |
1 комплект2 |
|
Установочная мера (для модификаций 1124, 1526, 1530, 1538) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
|( - только для штангенциркулей с цифровым отсчётным устройством 2) - не менее 1 пары по заказу потребителя | ||
Сведения о методиках (методах) измерений
приведены в разделе 6 «Устройство и принцип работы» паспорта штангенциркулей.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия INSIZE CO., LTD, Китай «Штангенциркули специальные INSIZE».
Правообладатель
INSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Изготовители
INSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, помещение 263
Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » октября 2025 г. № 2327
Лист № 1 Регистрационный № 96748-25 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроскопы универсальные измерительные УИМ
Назначение средства измерений
Микроскопы универсальные измерительные УИМ (далее - микроскопы) предназначены для измерений линейных и угловых размеров различных изделий в прямоугольных и полярных координатах.
Описание средства измерений
В основу принципа действия универсального измерительного микроскопа положен оптический визирный метод.
Микроскопы изготавливаются в двух модификациях: УИМ-21м и УИМ-23м, отличающихся техническими характеристиками.
Конструктивно микроскопы состоят из следующих основных частей: основания, продольной и поперечной кареток, визирного микроскопа, колонки, осветительного устройства и штриховой окулярной головки.
В процессе измерения изображение измеряемого изделия наблюдается на экране проекционной насадки или в поле зрения бинокулярной насадки. Совмещение изображения изделия с изображением штриховых линий сетки визирной системы осуществляется соответствующими перемещениями кареток.
Величину перемещения кареток по координате X в продольном и по координате Y в поперечном направлении определяют при помощи отсчетных микроскопов.
Углы измеряют по лимбу, центр которого совмещен с центром вращения пластин со штриховой сеткой. Лимб совместно со штриховой пластиной вращается на 360°. Изображение штрихов лимба проецируется на экран, в плоскости которого наблюдается также на изображение минутной шкалы.
Общий вид микроскопов представлен на рисунках 1 и 2.
Заводской номер, в виде цифрового обозначения, наносится на металлическую маркировочную табличку методом лазерной гравировки. Металлическая маркировочная табличка клеится на станину микроскопа. Место нанесения заводского номера представлено на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование микроскопов не предусмотрено.
Товарный знак изготовителя наносится методом лазерной гравировки на металлическую маркировочную табличку.
Рисунок 1 - Общий вид микроскопов модификации УИМ-21м
Рисунок 2 - Общий вид микроскопов модификации УИМ-23м
Рисунок 3 - Место нанесения заводского номера
Программное обеспечение
Микроскопы имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО состоит из датчиков линейного перемещения, считывающие головки которых механически связаны с каретками продольного и поперечного перемещения. Сигнал типа «ПИ TTL» от преобразователя линейных перемещений после предварительной обработки в модулях интерфейсов ЛИР-917 (для координат «Х» и «Y» соответственно) посредством интерфейсов USB 2.0 передается на процессор рабочей станции, где выполняются вычисления, и формирование протокола измерений по алгоритму, выбранному оператором. В основу работы преобразователя положен метод оптоэлектронного сканирования штриховых растров. Анализатор считывающей головки преобразователя, кинематически связанный с растровой шкалой, воспринимая соответствующими фотоприемниками проходящие через растровую шкалу потоки излучения, преобразовывает их в электрический сигнал, несущий в себе информацию о положении считывающей головки относительно референтной метки. Встроенное ПО не имеет идентификационных данных.
Внешнее ПО устанавливается на персональный компьютер и имеет защищенный (пользовательский) интерфейс без доступа к метрологически значимым частям.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений - «средний».
Идентификационные данные внешнего программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микроскоп |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.Х |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
C7D289E42D84EEE3BB6AF2 B862C3A96F |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
|
Примечание - Введены следующие обозначения X - идентификационный номер текущей версии служебной части ПО, обозначается от 0 до 9 | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм | |
|
в продольном направлении |
от 0 до 200 |
|
в поперечном направлении |
от 0 до 100 |
|
Диапазон измерений плоского угла |
от 0° до 360° |
|
Цена деления | |
|
лимба угломерной головки |
1° |
|
минутной шкалы угломерной головки |
1' |
|
шкал линейных перемещений, мм |
1 |
|
отсчетных микроскопов, мм |
0,001 |
|
Дискретность отсчета, мм |
0,0005 |
|
Пределы допускаемой погрешности измерений линейных размеров, мм | |
|
при введении поправок по аттестату шкалы прибора |
±(0 001 I ) |
|
“V ' 100000/ | |
|
без учета поправок |
±(0,001+^^^) \ 80000/ |
|
Пределы допускаемой погрешности измерений плоского угла |
±1,5' |
|
Примечание - Введены следующие обозначения: L - номинальная измеряемая длина, мм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
УИМ-21м |
УИМ-23м | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1145х1060х1500 |
1150x1150x1500 |
|
Масса, кг, не более |
490 |
545 |
|
Напряжение переменного тока, В |
от 198 до 242 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +18 до +22 | |
|
- относительная влажность воздуха, %, не более |
80 | |
|
Отклонение от прямолинейности движения каретки продольного перемещения на длине 200 мм, мм, не более | ||
|
в горизонтальной плоскости |
0,002 | |
|
в вертикальной плоскости |
0,004 | |
|
Отклонение от прямолинейности движения каретки поперечного перемещения на длине 100 мм, мм, не более | ||
|
в горизонтальной плоскости |
0,002 | |
|
в вертикальной плоскости |
0,003 | |
|
Отклонение от параллельности каждой опорной | ||
|
поверхности каретки продольного перемещения |
0,01 | |
|
направлению ее движения на длине 200 мм, мм, не более | ||
|
Отклонение от параллельности опорных поверхностей между собой, мм, не более |
0,005 | |
|
Отклонение от параллельности каретки поперечного | ||
|
перемещения плоскости ее движения на длине 100 мм, мм, |
0,005 | |
|
не более | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
УИМ-21м |
УИМ-23м | |
|
Отклонение от перпендикулярности оси тубуса к опорным поверхностям каретки продольного перемещения при его движении вдоль направляющих (при нулевом зафиксированном движении колонки), мм, не более |
0,070 |
0,018 |
|
Радиальное биение скалок, мм, не более |
0,005 | |
|
Радиальное биение центров скалок, мм, не более |
0,005 | |
|
Отклонение от параллельности линии центров направлению движения каретки в вертикальной плоскости на длине 200 мм, мм, не более |
0,010 | |
|
Отклонение от параллельности рабочей поверхности предметного стекла стола плоскости движения кареток, мм, не более на длине 200 мм для продольного направления на длине 100 мм для поперечного направления |
0,020 0,015 | |
|
Отклонение от соосности центров в горизонтальной плоскости при сведенных скалках, мм, не более |
0,003 | |
|
Отклонение от соосности центров в горизонтальной плоскости при расстоянии между центрами 200 мм, мм, не более |
0,005 | |
|
Отклонение от параллельности горизонтальной линии штриховой сетки угломерной головки визирной системы направлению движения каретки продольного перемещения, не более |
1' | |
|
Отклонение от параллельности биссекторов шкал десятых долей миллиметра штрихам миллиметровых шкал, мм, не более |
- |
0,0005 |
|
Отклонение от перпендикулярности кареток относительно друг друга, мм, не более |
0,005 | |
|
Отклонение от прямолинейности конической образующей центра, мм, не более |
0,010 | |
|
Величина несовпадения точки пересечения штриховых линий с осью вращения сетки угломерной головки для кареток продольного и поперечного перемещения, мм, не более |
0,001 | |
|
Отклонение от параллельности осей миллиметровых шкал направлению движения кареток в горизонтальной (для микроскопов модификации УИМ-21м) и вертикальной (для микроскопов модификации УИМ-23м) плоскостях, мм, не более на длине 200 мм на длине 100 мм |
2 1 | |
|
Величина смещения изображения при наклоне колонки влево и вправо на 12°30', мм, не более |
0,005 | |
|
Величина несовпадения изображения одного деления градусной шкалы изображению всего участка минутной шкалы и отклонение от ориентировки, ширины биссектора, не более |
- |
% |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
УИМ-21м |
УИМ-23м | |
|
Величина несовпадения изображения одного деления градусной шкалы изображению всего участка минутной шкалы, ширины штриха минутной шкалы, не более |
У2 |
- |
|
Величина несимметричности в направлении длины штриха, длины штриха лимба, не более |
% |
- |
Таблица 4 - Расстояние между крайними штриховыми линиями окулярной штриховой сетки
|
Увеличение объектива |
Расстояние между крайними штриховыми линиями окулярной штриховой сетки, мм |
Допускаемое отклонение, мм |
|
3х |
1,8 |
±0,0005 |
|
1х |
5,4 |
±0,002 |
|
1,5х |
3,6 |
±0,002 |
|
5х |
1,08 |
±0,0005 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
11000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и методом лазерной гравировки на металлическую маркировочную табличку.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроскоп универсальный измерительный 4 |
УИМ |
1 шт. |
|
Преобразователи линейных перемещений (комплект) |
- |
1 шт. |
|
Электронно-вычислительное устройство (персональный компьютер с программным обеспечением) |
- |
1 шт. |
|
Видеопроекционная насадка |
- |
1 шт. 2) |
|
Принтер |
- |
1 шт. 2) |
|
Подставка под микроскоп |
- |
1 шт. |
|
Комплект запасных частей и принадлежностей (ЗИП) |
- |
1 шт. 2) |
|
Руководство по эксплуатации4 |
- |
1 экз. |
|
Паспорт4 |
- |
1 экз. |
|
4 Модификация в соответствии с заказом; 2) По отдельному заказу | ||
Сведения о методиках (методах) измерений
приведены в разделе 6 «Работа на микроскопе» документа «Микроскопы универсальные измерительные УИМ модификация УИМ-21м. Руководство по эксплуатации» и разделе 7 «Порядок работы» документа «Микроскопы универсальные измерительные УИМ модификация УИМ-23м. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
ТУ 26.70.22-004-72397256-2024 «Микроскопы универсальные измерительные УИМ. Технические условия».
Правообладатель
Акционерное общество «Русская инструментальная компания»
(АО «РИК»)
ИНН 2634059946
Адрес юридического лица: 355020, Ставропольский край, г. Ставрополь, ул. Объездная, д. 27
Телефон+7 (8652) 95-09-01, 58-31-22
E-mail: info26@rik-instrument.ru
Изготовитель
Акционерное общество «Русская инструментальная компания»
(АО «РИК»)
ИНН 2634059946
Адрес: 355020, Ставропольский край, г. Ставрополь, ул. Объездная, д. 27
Телефон+7 (8652) 95-09-01, 58-31-22
E-mail: info26@rik-instrument.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адреса мест осуществления деятельности: 142300,РОССИЯ, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д.2;
308023, РОССИЯ, Белгородская область, город Белгород, улица Садовая, дом 45а;
РОССИЯ, Ивановская область, район Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « яэ » оютября 2025 г. № 23 Т1
Лист № 1
Всего листов 5
Регистрационный № 96749-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Глубиномеры микрометрические
Назначение средства измерений
Глубиномеры микрометрические (далее по тексту - глубиномеры) предназначены для измерений глубины пазов и высоты выступов различных деталей.
Описание средства измерений
Глубиномеры изготавливаются следующих моделей:
-
- ГМ - с отсчетом по шкалам стебля и барабана (Рисунок 1);
-
- ГМЦ - с отсчётом по цифровому отсчётному устройству (Рисунок 2).
Принцип действия глубиномеров основан на использовании точной винтовой пары для
преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника до соприкосновения с измеряемой поверхностью.
Глубиномер состоит из основания с измерительной поверхностью прямоугольной
формы, в которое запрессована микрометрическая головка. На микрометрической головке глубиномера имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта имеется стопорное устройство. На стебель и барабан микрометрической головки глубиномеров модификации ГМ нанесены шкалы, с помощью которых производится отсчет показаний глубиномера. У глубиномеров модификации ГМЦ отсчет показаний производится с помощью цифрового отсчетного устройства, которое представляет собой жидкокристаллический экран с кнопочным управлением. В полость микрометрического винта устанавливаются сменные измерительные стержни со сферической или плоской измерительной поверхностью, которые обеспечивают требуемый диапазон измерений.
В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному
устройству, в диапазоне от 25 до 300 мм - с применением сменных измерительных стержней (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.
Цвет корпуса цифрового отсчетного устройства и кнопок управления цифровым
отсчетным устройством могут отличаться от указанных на рисунке 2, что не влияет на метрологические характеристики глубиномеров.
К данному типу средств измерений относятся глубиномеры торговой марки «Dasqua».
Товарный знак
наносится на паспорт глубиномеров типографским методом, на основание глубиномера краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится на барабан микрометрической головки или на лицевую сторону основания глубиномера методом лазерной маркировки, краской или травлением в местах, указанных на рисунках 1 - 2.
Диапазон измерений и цена деления (шаг дискретности цифрового отсчетного устройства) наносятся на лицевую сторону основания глубиномера и/или футляр.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид глубиномеров указан на рисунках 1 - 2.
Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.

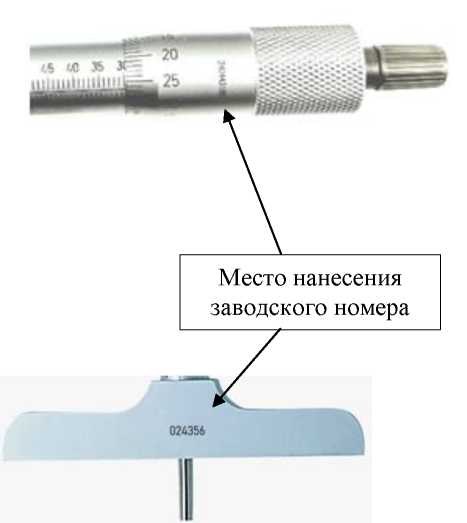

Место нанесения заводского номера
Рисунок 1 - Общий вид глубиномеров модификации ГМ и место нанесения заводского номера
Рисунок 2 - Общий вид глубиномеров модификации ГМЦ и место нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция глубиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Метрологические и технические характеристики
аблица 1 - Метрологические характеристики глубиномеров
|
Модель |
Диапазон измерений, мм |
Цена деления шкалы барабана (шаг дискретности цифрового отсчётного устройства), мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Отклонение от плоскостности измерительной поверхности основания, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
|
ГМ |
От 0 до 25 От 0 до 50 От 0 до 75 От 0 до 100 От 0 до 125 От 0 до 150 От 0 до 175 От 0 до 200 От 0 до 225 От 0 до 250 От 0 до 275 От 0 до 300 |
0,01 |
± (5+L/75) |
0,003 |
|
ГМЦ |
От 0 до 25 От 0 до 50 От 0 до 75 От 0 до 100 От 0 до 125 От 0 до 150 От 0 до 175 От 0 до 200 От 0 до 225 От 0 до 250 От 0 до 275 От 0 до 300 |
0,001 |
± (5+L/75) |
0,003 |
Примечание:
L - верхний предел измерений для установленного измерительного стержня, мм
аблица 2 - Габаритные размеры и масса
|
Модель |
Размеры измерительной поверхности основания (длина х ширина), мм, не более |
Габаритные размеры без установленных измерительных стержней (Длина x Ширина x Высота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
ГМ |
63x17 |
63x20x115 |
0,30 |
|
102x17 |
102x20x115 |
0,35 | |
|
ГМЦ |
63x17 |
63x20x140 |
0,40 |
|
102x17 |
102x20x140 |
0,45 |
Таблица 3 - Условия эксплуатации
|
Наименование xарактеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 4 - Показатели надежности
|
Наименование xарактеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, двойныx xодов, не менее |
1300000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Глубиномер микрометрический^ |
- |
1 шт. |
|
Сменные измерительные стержни |
- |
1 компл. 2) |
|
Источник питания3) |
- |
1 шт. |
|
Ключ4) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
| ||
|
глубиномера (от 1 до 12);
| ||
Сведения о методиках (методах) измерений
приведены в разделе 4 «ЗАМЕТКИ ПО ЭКСПЛУАТАЦИИ, ПОРЯДОК РАБОТЫ, ПОВЕРКА» паспорта глубиномеров.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от Г10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Dasqua Technology Ltd. «Глубиномеры микрометрические».
Правообладатель
Dasqua Technology Ltd., КИТАЙ
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China Изготовитель
Dasqua Technology Ltd., КИТАЙ
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»
(ООО РМЦ «Калиброн»)
Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.314442
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
29 октября алаг ЛГ 2327
от «____»______ 2025 г. №____
Лист № 1 Регистрационный № 96750-25 Всего листов 18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули ЧИЗ
Назначение средства измерений
Штангенциркули ЧИЗ (далее по тексту штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин и выполнения разметочных работ.
Описание средства измерений
Принцип действия штангенциркулей с отсчетом по нониусу (далее по тексту -штангенциркули ШЦ) - основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале отсчетного устройства (далее по тексту - штангенциркули ШЦК) - основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством (далее по тексту - штангенциркули ШЦЦ) - основан на измерении линейных размеров с последующим отображением результата измерений на цифровом отсчетном устройстве.
Штангенциркули ШЦ и штангенциркули ШЦЦ изготавливаются типов:
-
I - двусторонние с глубиномером,
-
II - двусторонние,
-
III - односторонние.
Штангенциркули ШЦК изготавливаются типа I - двусторонние с глубиномером.
Штангенциркули типов II и III, могут быть оснащены устройством для тонкой установки рамки (микрометрическая подача).
У штангенциркулей ШЦЦ имеется возможность установки нуля в любой точке диапазона измерений, оцифровка шкалы на штанге штангенциркулей ШЦ начинается с нулевой отметки.
Штангенциркули изготавливаются классов точности 1 и 2, отличающиеся пределами допускаемой абсолютной погрешности.
Условное обозначение модификаций штангенциркулей:
-
- для штангенциркулей ШЦ типа I с диапазоном измерений от 0 до 250 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-1-250-0,05
-
- для штангенциркулей ШЦ типа II с диапазоном измерений от 250 до 630 мм и значением отсчета по нониусу 0,1 мм, класса точности 1:
ШЦ-П-250-630-0,1-1
- для штангенциркулей ШЦК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,02 мм:
ШЦК-Т-150-0,02
- для штангенциркулей ШЦЦ типа I с диапазоном измерений от 0 до 125 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм:
ШЦЦ-Т-125-0,01
Штангенциркули ШЦ типа I изготавливаются в следующих модификациях:
ШЦ-Т-125-0,05; ШЦ-Т-125-0,1-1; ШЦ-Т-125-0,1-2; ШЦ-Т-135-0,05; ШЦ-Т-135-0,1-1; ШЦ-
1-135-0,1-2; ШЦ-Т-150-0,05; ШЦ-Т-150-0,1-1; ШЦ-Т-150-0,1-2; ШЦ-Т-160-0,05; ШЦ-
1-160-0,1-1; ШЦ-Т-160-0,1-2; ШЦ-1-200-0,05; ШЦ-Т-200-0,1-1; ШЦ-Т-200-0,1-2; ШЦ-
1-250-0,05; ШЦ-Т-250-0,1-1; ШЦ-Т-250-0,1-2; ШЦ-1-300-0,05; ШЦ-Т-300-0,1-1; ШЦ-I-
300-0,1-2.
Штангенциркули ШЦ типа II изготавливаются в следующих модификациях: ШЦ-
П-160-0,05; ШЦ-П-160-0,1-1; ШЦ-П-160-0,1-2; ШЦ-П-200-0,05; ШЦ-П-200-0,1-1; ШЦ-II-
200-0,1-2; ШЦ-П-250-0,05; ШЦ-П-250-0,1-1; ШЦ-П-250-0,1-2; ШЦ-П-300-0,05; ШЦ-П-300-
0,1-1; ШЦ-П-300-0,1-2; ШЦ-П-400-0,05; ШЦ-П-400-0,1-1; ШЦ-П-400-0,1-2; ШЦ-П-500-
0,05; ШЦ-П-500-0,1-1; ШЦ-П-250-630-0,05; ШЦ-П-250-630-0,1-1; ШЦ-П-250-
800-0,05; ШЦ-П-250-800-0,1-1; ШЦ-П-320-1000-0,05; ШЦ-П-320-1000-0,1-1; ШЦ-П-500-
1250-0,1-1; ШЦ-П-500-1600-0,1-1; ШЦ-П-800-2000-0,1-1.
Штангенциркули ШЦ типа III изготавливаются в следующих модификациях: ШЦ-
Ш-160-0,05; ШЦ-Ш-160-0,1-1; ШЦ-Ш-160-0,1-2; ШЦ-Ш-200-0,05; ШЦ-Ш-200-0,1-1; ШЦ-
Ш-200-0,1-2; ШЦ-Ш-250-0,05; ШЦ-Ш-250-0,1-1; ШЦ-Ш-250-0,1-2; ШЦ-Ш-300-0,05; ШЦ-
Ш-300-0,1-1; ШЦ-Ш-300-0,1-2; ШЦ-Ш-400-0,05; ШЦ-Ш-400-0,1-1; ШЦ-Ш-400-0,1-2; ШЦ-
Ш-500-0,05; ШЦ-Ш-500-0,1-1; ШЦ-Ш-250-630-0,05; ШЦ-Ш-250-630-0,1-1; ШЦ-
Ш-250-800-0,05; ШЦ-Ш-250-800-0,1-1; ШЦ-Ш-320-1000-0,05; ШЦ-Ш-320-1000-0,1-1; ШЦ-Ш-500-1250-0,1-1; ШЦ-Ш-500-1600-0,1-1; ШЦ-Ш-800-2000-0,1-1.
Штангенциркули ШЦК типа I изготавливаются в следующих модификациях: ШЦК-1-125-0,02; ШЦК-Т-125-0,05; ШЦК-Т-125-0,1-1; ШЦК-Т-125-0,1-2; ШЦК-1-135-0,02; ШЦК-Т-135-0,05; ШЦК-Т-135-0,1-1; ШТ ЦК-1-135-0,1-2; ШЦК-1-150-0,02; ШТ ЦК-1-150-0,05; ШТ ЦК-1-150-0,1-1; ШТ ЦК-1-150-0,1-2; ШЦК-Т-160-0,02; ШЦК-1-160-0,05; ШТ ЦК-1-160-0,1-1; ШТ ЦК-1-160-0,1-2; ШЦК-1-200-0,02; ШТ ЦК-1-200-0,05; ШЦК-Т-200-0,1-1; ШТ ЦК-1-200-0,1-2; ШЦК-1-250-0,02; ШЦК-1-250-0,05; ШЦК-Т-250-0,1-1; ШТ ЦК-1-250-0,1-2; ШЦК-1-300-0,02; ШТ ЦК-1-300-0,05; ШТ ЦК-1-300-0,1-1; ШТ ЦК-1-300-0,1-2.
Штангенциркули ШЦЦ типа I изготавливаются в следующих модификациях: ШЦЦ-1-125-0,01; ШЦЦ-Т-135-0,01; ШЦЦ-Т-150-0,01; ШЦЦ-Т-160-0,01; ШЦЦ-Т-200-0,01; ШЦЦ-Т-250-0,01; ШЦЦ-Т-300-0,01.
Штангенциркули ШЦЦ типа II изготавливаются в следующих модификациях: ШЦЦ-П-160-0,01; ШЦЦ-П-200-0,01; ШЦЦ-П-250-0,01; ШЦЦ-П-300-0,01; ШЦЦ-П-400-0,01; ШЦЦ-П-500-0,01; ШЦЦ-П-250-630-0,01; ШЦЦ-П-250-800-0,01; ШЦЦ-П-320-1000-0,01.
Штангенциркули ШЦЦ типа III изготавливаются в следующих модификациях: ШЦЦ-
Ш-160-0,01; ТПТЦЦ-ПТ-200-0,01; ШЦЦ-Ш-250-0,01; ТПТЦЦ-ПТ-300-0,01; ШЦЦ-
Ш-400-0,01; ШЦЦ-Ш-500-0,01; ШЦЦ-ТТТ-250-630-0,01; ШЦЦ-ТТТ-250-800-0,01; ШЦЦ-
ТТТ-320-1000-0,01.
К данному типу средств измерений относятся штангенциркули торговой марки «ЧИЗ».
чл]Товарный знак *■ , наносится на паспорт штангенциркулей
типографским методом, на нерабочую поверхность штангенциркуля с лицевой стороны краской или лазерной маркировкой.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангенциркуль с лицевой или оборотной стороны штанги краской или лазерной маркировкой в местах, указанных на рисунке 17.
Цвета корпуса и кнопок управления цифрового отсчетного устройства, а также цвет ободка круговой шкалы не влияют на метрологические характеристики штангенциркуля и могут быть изменены изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Общий вид штангенциркулей указан на рисунках 1 - 16.
Общий вид корпуса цифрового отсчетного устройства указан на рисунке 18.
Общий вид шкал на штанге штангенциркуля указан на рисунке 19.
Рисунок 1 - Общий вид штангенциркулей ШЦ-I
Рисунок 2 - Общий вид штангенциркулей ШЦ-I
Рисунок 3 - Общий вид штангенциркулей ТТТТЦ-Т
|
I» | ||||
|
441 |
• • | |||
|
г !• |
• |
• |
Рисунок 4 - Общий вид штангенциркулей ТЦ-Т
Рисунок 5 - Общий вид штангенциркулей ШЦ-ТТ
Рисунок 6 - Общий вид штангенциркулей ТЦ-ТТ
Рисунок 7 - Общий вид штангенциркулей ШЦ-II
• *
Рисунок 8 - Общий вид штангенциркулей ШЦ-II
Рисунок 9 -
Общий вид штангенциркулей ШТ Ц-III
Рисунок 10 - Общий вид штангенциркулей ШЦК-I
Рисунок 11 - Общий вид штангенциркулей ШЦЦ-I
Рисунок 13 - Общий вид штангенциркулей ШЦЦ-II
Рисунок 14 - Общий вид штангенциркулей ШЦЦ-II
Рисунок 15 - Общий вид штангенциркулей ШЦЦ-Ш
Рисунок 16 - Общий вид штангенциркулей ШЦЦ-Ш
Рисунок 17 - Места нанесения заводского номера
Рисунок 18 - Общий вид корпуса цифрового отсчетного устройства
Рисунок 19 - Общий вид шкал на штанге штангенциркуля
Рисунок 20 - Обозначение вылета губок для измерений наружных и внутренних размеров
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства штангенциркулей ШЦЦ на заводе-изготовителе во время производственного цикла. Конструкция штангенциркулей ШЦЦ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики штангенциркулей ШЦ типов I, II, III
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦД-125-0,05 |
От 0 до 125 |
0,05 |
- |
- |
|
ШЦ-И25-0Д-1 |
0,1 |
1 |
- | |
|
ШЦ-Ы25-0Д-2 |
2 |
- | ||
|
ШЦД-135-0,05 |
От 0 до 135 |
0,05 |
- |
- |
|
ШЦ-Ы35-0Д-1 |
0,1 |
1 |
- | |
|
ШЦ-Ы35-0Д-2 |
2 |
- | ||
|
ШЦД-150-0,05 |
От 0 до 150 |
0,05 |
- |
- |
|
ШЦ-Ы50-0Д-1 |
0,1 |
1 |
- | |
|
ШЦ-Ы50-0Д-2 |
2 |
- | ||
|
ШЦД-160-0,05 |
От 0 до 160 |
0,05 |
- |
- |
|
ШЦ-Ы60-0Д-1 |
0,1 |
1 |
- | |
|
ШЦ-Ы60-0Д-2 |
2 |
- | ||
|
ШЦ-I-200-0,05 |
От 0 до 200 |
0,05 |
- |
- |
|
ШЦ4-200-0Д-1 |
0,1 |
1 |
- | |
|
ШЦ4-200-0Д-2 |
2 |
- | ||
|
ШЦ-I-250-0,05 |
От 0 до 250 |
0,05 |
- |
- |
|
ШЦ4-250-0Д-1 |
0,1 |
1 |
- | |
|
ШЦ-!-250-0,1-2 |
2 |
- |
|
Продолжение таблицы | ||||
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-1-300-0,05 |
0,05 |
- |
- | |
|
ШЦ-1-300-0,1-1 |
От 0 до 300 |
0,1 |
1 |
- |
|
ШЦ-1-300-0,1-2 |
2 |
- | ||
|
ШЦ-П-160-0,05 |
0,05 |
- |
10 | |
|
ШЦ-П-160-0,1-1 |
От 0 до 160 |
0,1 |
1 |
10 |
|
ШЦ-П-160-0,1-2 |
2 |
10 | ||
|
ШЦ-П-200-0,05 |
0,05 |
- |
10 | |
|
ШЦ-П-200-0,1-1 |
От 0 до 200 |
0,1 |
1 |
10 |
|
ШЦ-П-200-0,1-2 |
2 |
10 | ||
|
ШЦ-П-250-0,05 |
0,05 |
- |
10 | |
|
ШЦ-П-250-0,1-1 |
От 0 до 250 |
0,1 |
1 |
10 |
|
ШЦ-П-250-0,1-2 |
2 |
10 | ||
|
ШЦ-П-300-0,05 |
0,05 |
- |
10 | |
|
ШЦ-П-300-0,1-1 |
От 0 до 300 |
0,1 |
1 |
10 |
|
ШЦ-П-300-0,1-2 |
2 |
10 | ||
|
ШЦ-П-400-0,05 |
0,05 |
- |
10 | |
|
ШЦ-П-400-0,1-1 |
От 0 до 400 |
0,1 |
1 |
10 |
|
ШЦ-П-400-0,1-2 |
2 |
10 | ||
|
ШЦ-П-500-0,05 |
От 0 до 500 |
0,05 |
- |
20 |
|
ШЦ-П-500-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-250-630-0,05 |
От 250 до 630 |
0,05 |
- |
20 |
|
ШЦ-П-250-630-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-11-250-800-0,05 |
От 250 до 800 |
0,05 |
- |
20 |
|
ШЦ-П-250-800-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-320-1000-0,05 |
От 320 до 1000 |
0,05 |
- |
20 |
|
ШЦ-П-320-1000-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-500-1250-0,1-1 |
От 500 до 1250 |
0,1 |
1 |
20 |
|
ШЦ-П-500-1600-0,1-1 |
От 500 до 1600 |
0,1 |
1 |
20 |
|
ШЦ-П-800-2000-0,1-1 |
От 800 до 2000 |
0,1 |
1 |
20 |
|
ШЦ-Ш-160-0,05 |
0,05 |
- |
10 | |
|
ШЦ-Ш-160-0,1-1 |
От 0 до 160 |
0,1 |
1 |
10 |
|
ШЦ-Ш-160-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-200-0,05 |
0,05 |
- |
10 | |
|
ШЦ-Ш-200-0,1-1 |
От 0 до 200 |
0,1 |
1 |
10 |
|
ШЦ-Ш-200-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-250-0,05 |
0,05 |
- |
10 | |
|
ШЦ-Ш-250-0,1-1 |
От 0 до 250 |
0,1 |
1 |
10 |
|
ШЦ-Ш-250-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-300-0,05 |
0,05 |
- |
10 | |
|
ШЦ-Ш-300-0,1-1 |
От 0 до 300 |
0,1 |
1 |
10 |
|
ШЦ-Ш-300-0,1-2 |
2 |
10 | ||
Продолжение таблицы 1
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-Ш-400-0,05 |
От 0 до 400 |
0,05 |
- |
10 |
|
ШЦ-Ш-400-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-400-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-500-0,05 |
От 0 до 500 |
0,05 |
- |
20 |
|
ШЦ-Ш-500-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-250-630-0,05 |
От 250 до 630 |
0,05 |
- |
20 |
|
ШЦ-Ш-250-630-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-250-800-0,05 |
От 250 до 800 |
0,05 |
- |
20 |
|
ШЦ-Ш-250-800-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-320-1000-0,05 |
От 320 до 1000 |
0,05 |
- |
20 |
|
ШЦ-Ш-320-1000-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-500-1250-0,1-1 |
От 500 до 1250 |
0,1 |
1 |
20 |
|
ШЦ-Ш-500-1600-0,1-1 |
От 500 до 1600 |
0,1 |
1 |
20 |
|
ШЦ-Ш-800-2000-0,1-1 |
От 800 до 2000 |
0,1 |
1 |
20 |
Таблица 2 - Метрологические характеристики штангенциркулей ШЦК типа I
|
Модификация |
Диапазон измерений, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Класс точности |
|
ШЦК-1-125-0,02 |
От 0 до 125 |
0,02 |
- |
|
ШЦК-1-125-0,05 |
0,05 |
- | |
|
ШЦК-1-125-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-125-0,1-2 |
2 | ||
|
ШЦК-1-135-0,02 |
От 0 до 135 |
0,02 |
- |
|
ШЦК-1-135-0,05 |
0,05 |
- | |
|
ШЦК-1-135-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-135-0,1-2 |
2 | ||
|
ШЦК-1-150-0,02 |
От 0 до 150 |
0,02 |
- |
|
ШЦК-1-150-0,05 |
0,05 |
- | |
|
ШЦК-1-150-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-150-0,1-2 |
2 | ||
|
ШЦК-1-160-0,02 |
От 0 до 160 |
0,02 |
- |
|
ШЦК-1-160-0,05 |
0,05 |
- | |
|
ШЦК-1-160-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-160-0,1-2 |
2 | ||
|
ШЦК-1-200-0,02 |
От 0 до 200 |
0,02 |
- |
|
ШЦК-1-200-0,05 |
0,05 |
- | |
|
ШЦК-1-200-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-200-0,1-2 |
2 | ||
|
ШЦК-1-250-0,02 |
От 0 до 250 |
0,02 |
- |
|
ШЦК-1-250-0,05 |
0,05 |
- | |
|
ШЦК-1-250-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-250-0,1-2 |
2 |
Таблица 2 -
ШЦК типа I
|
Модификация |
Диапазон измерений, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Класс точности |
|
ШЦК-ЬЗОО-О^ |
0,02 |
- | |
|
ШЦК4-300-0,05 |
От 0 до 300 |
0,05 |
- |
|
ШЦК-[-300-0,1-1 |
0,1 |
1 | |
|
ШЦК-!-300-0,1-2 |
2 |
Таблица 3 - Метрологические характеристики штангенциркулей ШЦЦ типов I, II, III
|
Модификация |
Диапазон измерений, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦЦ-Ь125-0,01 |
От 0 до 125 |
0,01 |
- |
|
ШЦЦ-Ь135-0,01 |
От 0 до 135 |
0,01 |
- |
|
ШЦЦ-Ь150-0,01 |
От 0 до 150 |
0,01 |
- |
|
ШЦЦ-Ь1б0-0,01 |
От 0 до 1б0 |
0,01 |
- |
|
ШЦЦ4-200-0,01 |
От 0 до 200 |
0,01 |
- |
|
ШЦЦ-I-250-0,01 |
От 0 до 250 |
0,01 |
- |
|
ШЦЦ-Ь300-0,01 |
От 0 до 300 |
0,01 |
- |
|
ШДЦ-П-1б0-0,01 |
От 0 до 1б0 |
0,01 |
10 |
|
ШЦЦ-П-200-0,01 |
От 0 до 200 |
0,01 |
10 |
|
ШЦЦ-П-250-0,01 |
От 0 до 250 |
0,01 |
10 |
|
ШЦЦ-П-300-0,01 |
От 0 до 300 |
0,01 |
10 |
|
ШЦЦ-П-400-0,01 |
От 0 до 400 |
0,01 |
10 |
|
ШЦЦ-П-500-0,01 |
От 0 до 500 |
0,01 |
20 |
|
ШЦЦ-П-250-б30-0,01 |
От 250 до 630 |
0,01 |
20 |
|
ШЦЦ-П-250-800-0,01 |
От 250 до 800 |
0,01 |
20 |
|
ШЦЦ-П-320-1000-0,01 |
От 320 до 1000 |
0,01 |
20 |
|
ШЦЦ-Ш-1б0-0,01 |
От 0 до 1б0 |
0,01 |
10 |
|
ШЦЦ-Ш-200-0,01 |
От 0 до 200 |
0,01 |
10 |
|
ШЦЦ-Ш-250-0,01 |
От 0 до 250 |
0,01 |
10 |
|
ШЦЦ-Ш-300-0,01 |
От 0 до 300 |
0,01 |
10 |
|
ШЦЦ-Ш-400-0,01 |
От 0 до 400 |
0,01 |
10 |
|
ШЦЦ-Ш-500-0,01 |
От 0 до 500 |
0,01 |
20 |
|
ШЦЦ-Ш-250-б30-0,01 |
От 250 до 630 |
0,01 |
20 |
|
ШЦЦ-Ш-250-800-0,01 |
От 250 до 800 |
0,01 |
20 |
|
ШЦЦ-Ш-320-1000-0,01 |
От 320 до 1000 |
0,01 |
20 |
Таблица 4 - Пределы допускаемой абсолютной погрешности штангенциркулей при температуре окружающей среды от плюс 15 °С до плюс 25 °С
|
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности (±), мм | |||||||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства 0,01 мм | ||||||
|
0,05 |
0,1 для класса точности |
0,02 |
0,05 |
0,1 для класса точности | ||||
|
1 |
2 |
1 |
2 | |||||
|
От 0 до 100 включ. |
0,05 |
0,05 |
0,10 |
0,03 |
0,04 |
0,05 |
0,08 |
0,03 |
|
Св. 100 до 200 включ. | ||||||||
|
Св. 200 до 300 включ. |
0,04 |
0,04 | ||||||
|
Св. 300 до 400 включ. |
0,10 |
- |
- |
- |
- | |||
|
Св. 400 до 600 включ. |
0,10 |
- |
0,05 | |||||
|
Св. 600 до 800 включ. |
0,06 | |||||||
|
Св. 800 до 1000 включ. |
0,07 | |||||||
|
Св. 1000 до 1100 включ. |
- |
0,15 |
- | |||||
|
Св. 1100 до 1200 включ. |
0,16 | |||||||
|
Св. 1200 до 1300 включ. |
0,17 | |||||||
|
Св. 1300 до 1400 включ. |
0,18 | |||||||
|
Св. 1400 до 1500 включ. |
0,19 | |||||||
|
Св. 1500 до 2000 |
0,20 | |||||||
|
Примечания: 1 За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок. 2. Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности измерений измеряемой длины. | ||||||||
Таблица 5 - Вылет губок l и 12 для измерения наружных размеров и вылет губок 11 и 1з для
измерений внутренних размеров (Рисунок 20)
|
Диапазон измерений, мм |
1, мм |
11, мм |
12, мм |
13, мм | |
|
не менее |
не более |
не менее | |||
|
От 0 до 125 |
35 |
42 |
15 |
- |
- |
|
От 0 до 135 |
38 |
42 |
16 |
- |
- |
|
От 0 до 150 |
38 |
42 |
16 |
- |
- |
|
От 0 до 160 |
45 |
50 |
16 |
16 |
6 |
|
От 0 до 200 |
50 |
63 |
16 |
20 |
8 |
|
От 0 до 250 |
60 |
80 |
16 |
25 |
10 |
|
От 0 до 300 |
63 |
100 |
22 |
30 |
10 |
|
От 0 до 400 |
63 |
125 |
- |
30 |
10 |
|
От 0 до 500 |
80 |
160 |
- |
40 |
15 |
|
От 250 до 630 |
80 |
200 |
- |
40 |
15 |
|
От 250 до 800 |
80 |
200 |
- |
50 |
15 |
|
От 320 до 1000 |
80 |
200 |
- |
50 |
20 |
|
От 500 до 1250 |
100 |
300 |
- |
63 |
20 |
|
От 500 до 1600 |
100 |
300 |
- |
63 |
20 |
|
От 800 до 2000 |
100 |
300 |
- |
63 |
20 |
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: | |
|
- плоских и цилиндрических измерительных поверхностей |
0,32 |
|
- измерительных поверхностей кромочных губок |
0,63 |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более: | |
|
- для штангенциркулей с отсчетом по нониусу 0,05 мм |
0,25 |
|
- для штангенциркулей с отсчетом по нониусу 0,1 мм |
0,30 |
|
Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной | |
|
поверхности штангенциркулей, мм Допускаемые отклонения от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более: |
0,01 |
|
- для штангенциркулей со значением отсчета по нониусу, с ценой | |
|
деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм |
0,004 |
|
- для штангенциркулей со значением отсчета по нониусу и с ценой | |
|
деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм |
0,007 |
|
Допуск прямолинейности торца штанги штангенциркулей типа I, мм |
0,01 |
|
Допуск параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм: | |
|
- при значении отсчета по нониусу, цене деления шкалы и шаге | |
|
дискретности не более 0,05 мм |
0,02 |
|
- при значении отсчета по нониусу и цене деления шкалы 0,1 мм |
0,03 |
П Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Размер сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более:
|
10 20 |
|
Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений, мм, не более:
|
(0+0,03) (0+0,01) |
|
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей типа I, установленных на размер 10 мм, мм |
10+0,07 10+0,02 |
|
Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм |
0,01 |
|
Допуск параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм |
0,02 |
|
Ширина штрихов шкал штанги и нониуса, мм |
От 0,08 до 0,20 |
|
Ширина штрихов круговой шкалы отсчетного устройства, мм |
От 0,15 до 0,25 |
|
Разность ширины штрихов в пределах одной шкалы штанги, мм, не более:
|
0,03 0,05 |
|
Таблица 7 - Усилие перемещения рамки по штанге | |
|
Верхний предел диапазона измерений штангенциркуля, мм, не более |
Усилие перемещения, Н, не более |
|
250 |
15 |
|
400 |
20 |
|
2000 |
30 |
аблица 8 - Условия эксплуатации
|
Наименование параметра |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
От +10 до +40 |
|
- относительная влажность воздуха при температуре плюс 25 °С, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Штангенциркуль |
ЧИЗ |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Элемент питания для штангенциркулей ШЦЦ |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 5 «Порядок работы» паспорта штангенциркулей.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
ГОСТ 166-89 Штангенциркули. Технические условия.
Правообладатель
Акционерное общество Торговый дом «Челябинский инструментальный завод»
(АО ТД «ЧИЗ»)
ИНН 7719203926
Адрес юридического лица: 111524, г. Москва, ул. Электродная, д. 2, стр. 7, этаж 4, помещение XI, ком. 17
Тел.: +7 495 380-06-23
Web-сайт: www.tdchiz.ru
Изготовитель
Акционерное общество Торговый дом «Челябинский инструментальный завод»
(АО ТД «ЧИЗ»)
ИНН 7719203926
Адрес юридического лица: 111524, г. Москва, ул. Электродная, д. 2, стр. 7, этаж 4, помещение XI, ком. 17
Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd., Китайская Народная Республика
Адрес: NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, этаж/помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314382
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «____» _________ 2025 г. №____ 27
Лист № 1 Регистрационный № 96751-25 Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры логические программируемые R-Logic Стандарт
Назначение средства измерений
Контроллеры логические программируемые R-Logic Стандарт (далее - контроллеры) предназначены для измерений выходных аналоговых сигналов от датчиков в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также приема и обработки дискретных сигналов, воспроизведения сигналов силы и напряжения постоянного тока, и на основе полученных данных формирования сигналов автоматизированного контроля и управления в реальном масштабе времени сложными технологическими процессами и объектами для построения управляющих и информационных систем автоматизации технологических процессов различного уровня сложности, включающих в себя системы блокировок и противоаварийной защиты.
Описание средства измерений
Контроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации модулей. В состав контроллера входят модули ввода и вывода аналоговых и дискретных сигналов, модули коммуникации и модули центрального процессора. Модули контроллера размещаются на шасси, содержащем системную шину по которой производится информационное взаимодействие модулей.
Модули ввода аналоговых сигналов производят преобразование входных аналоговых электрических сигналов посредством аналогово-цифрового преобразования (далее - АЦП) в цифровой код, затем микроконтроллер модуля обрабатывают полученное значение вычисляя значение измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины. Вычисленное значение передается по интерфейсу системной шины на модуль центрального процессора.
Модули вывода аналоговых сигналов получают от модуля центрального процессора через интерфейс системной шины значение сигнала физической величины. Микроконтроллер модуля в соответствии с характеристикой преобразователя преобразует это значение в цифровой код, который посредством цифроаналогового преобразования (далее - ЦАП) преобразуется в электрический сигнал воспроизводимой величины с целью выдачи управляющего воздействия или для передачи информационных и управляющих сигналов контроллеров.
Модули контроллера имеют два вида исполнения - в пластмассовых корпусах и металлических корпусах.
Конструктивно контроллеры представляют собой шасси (или набор шасси) с установленными в нем модулями. В состав одного контроллера может входить до 10 шасси и до 128 модулей расширения. Шасси соединяются между собой с помощью коммуникационных процессоров с применением интерфейса R-Bus.
Для идентификации модулей в документах используется их условное обозначение. Метрологические характеристики контроллеров соответствуют метрологическим характеристикам модулей, входящих в его состав. Перечень модулей, содержащих метрологическую часть, с их условными обозначениями и количеством измерительных каналов приведен в таблице 1.
Таблица 1 - Условные обозначения модулей ввода-вывода
|
Наименование устройства |
Количес тво каналов |
Условное обозначение |
Обозначение устройства |
Код для заказа |
|
Модуль аналогового ввода AI-116 |
16 |
AI-116 |
ТШВГ.426431.001 |
51 |
|
Модуль аналогового ввода AI-116MK |
16 |
AI-116MK |
ТШВГ.426431.005 |
91 |
|
Модуль аналогового ввода AI-116Е |
16 |
AI-116E |
ТШВГ.426431.001-01 |
41 |
|
Модуль аналогового ввода AI-116EMK |
16 |
AI-116EMK |
ТШВГ.426431.005-01 |
42 |
|
Модуль аналогового ввода AI-208 |
8 |
AI-208 |
ТШВГ.426432.001 |
52 |
|
Модуль аналогового ввода AI-208MK |
8 |
AI-208MK |
ТШВГ.426432.003 |
92 |
|
Модуль аналогового ввода AI-208E |
8 |
AI-208E |
ТШВГ.426432.001-01 |
44 |
|
Модуль аналогового ввода AI-208EMK |
8 |
AI-208EMK |
ТШВГ.426432.003-01 |
45 |
|
Модуль аналогового ввода AI-416 |
16 |
AI-416 |
ТШВГ.426431.003 |
54 |
|
Модуль аналогового ввода AI-416MK |
16 |
AI-416MK |
ТШВГ.426431.007 |
94 |
|
Модуль аналогового ввода AI-416HA |
16 |
AI-416HA |
ТШВГ.426431.003-01 |
46 |
|
Модуль аналогового ввода AI-416HAMK |
16 |
AI-416HAMK |
ТШВГ.426431.007-01 |
47 |
|
Модуль аналогового вывода AO-108 |
8 |
AO-108 |
ТШВГ.426435.001 |
55 |
|
Модуль аналогового вывода AO-108MK |
8 |
AO-108MK |
ТШВГ.426435.004 |
95 |
|
Модуль аналогового вывода AO-108E |
8 |
AO-108E |
ТШВГ.426435.001-01 |
48 |
|
Модуль аналогового вывода AO-108EMK |
8 |
AO-108EMK |
ТШВГ.426435.004-01 |
49 |
|
Модуль аналогового вывода AO-408 |
8 |
AO-408 |
ТШВГ.426435.002 |
56 |
|
Модуль аналогового вывода AO-408MK |
8 |
AO-408MK |
ТШВГ.426435.005 |
96 |
|
Модуль аналогового вывода AO-408HA |
8 |
AO-408HA |
ТШВГ.426435.002-01 |
50 |
|
Модуль аналогового вывода AO-408HAMK |
8 |
AO-408HAMK |
ТШВГ.426435.005-01 |
53 |
Заводской номер модулей ввода-вывода в виде цифрового кода наносится на маркировочную наклейку методом термотрансферной печати или непосредственно на корпус методом лазерной печати.
Заводской номер контроллера в виде цифрового кода наносится на маркировочную наклейку методом термотрансферной печати и размещается на крайнем левом модуле из состава контроллера и вписывается в его паспорт.
Структура условного обозначения модификаций контроллеров:
RL-А/В-А/В-...-А/В
А - двузначный номер установочной позиции составных частей в контроллере;
В - двузначный код для заказа составных частей.
Примечание - Для модулей содержащих метрологическую часть код заказа «В» принимает значения, указанные в таблице 1.
Общий вид контроллеров представлен на рисунках 1-2. Общий вид модулей с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 3. Место нанесения заводских номеров и знака утверждения типа указаны на рисунке 4. Способ ограничения доступа к местам настройки (регулировки) - пломбирование корпуса каждого модуля. Нанесение знака поверки на контроллеры не предусмотрено.
Рисунок 1 - Общий вид контроллера R-Logic Стандарт. Исполнение модулей
в пластмассовых корпусах
в металлических корпусах
Рисунок 2 - Общий вид контроллера R-Logic Стандарт. Стандарт. Исполнение модулей
а) модули в пластмассовом корпусе
Пломбировочная наклейка завода-изготовителя б) модули в металлическом корпусе
Рисунок 3 - Общий вид модулей с указанием места ограничения доступа к местам настройки (регулировки)
Место нанесения заводского номера модуля
Место нанесения знака
утверждения типа
Место нанесения заводского номера контроллера
Рисунок 4 - Места нанесения место нанесения заводских номеров и знака утверждения типа
R-Logic Стандарт ТШВГ.421457.001
Звв.Кг» 0000000002
58/95 0S/95J0/99
Шасси№1
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного ПО. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти (Flash).
Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО содержащих метрологическую часть модулей является метрологически значимым и записывается изготовителем на этапе производства.
Для считывания данных и установки режимов работы может использоваться внешнее ПО, взаимодействующее с контроллерами по открытым протоколам информационного обмена. Внешнее ПО не является частью ПО контроллера и не является метрологическим значимым.
Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО контроллеров приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение для модуля | ||||
|
AI-116, AI-116MK, AI-116E, AI-116EMK |
AI-208, AI-208MK, AI-208E, AI-208EMK |
AI-416, AI-416MK, AI-416HA, AI-416HAM K |
AO-108, AO-108MK, AO-108E, AO-108EM K |
AO-408, AO-408MK, АО-408НА, АО-408НА MK | |
|
Идентификационное наименование ПО |
ТШВГ.305659 .183 ПО |
ТШВГ.305659 .199 ПО |
ТШВГ.305659 .214 ПО |
ТШВГ.305659 .198 ПО |
ТШВГ.305659 .215 ПО |
|
Номер версии (идентификационн ый номер ПО) |
1 |
3 |
1 |
3 |
1 |
|
Цифровой идентификатор ПО |
0x50283DC3 |
0xC066237E |
0xC813CB70 |
0X1EDF4203 |
0xF0CB09A0 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
Модули аналогового ввода | |||||
|
AI-116, AI-116MK |
Преобразование сигналов силы постоянного тока в цифровой сигнал |
от -20 до 20 мА |
16 бит |
±0,1 % |
±0,005 % |
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
Преобразование сигналов напряжения постоянного тока в выходной цифровой сигнал |
от -10 до 10 В | ||||
|
от -5 до 5 В | |||||
|
AI-116E, AI-116EMK |
Преобразование сигналов силы постоянного тока в выходной цифровой сигнал |
от -20 до 20 мА |
16 бит |
±0,1 % |
±0,005 % |
|
от -5 до 5 мА | |||||
|
от 0 до 5 мА | |||||
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
Преобразование сигналов напряжения постоянного тока в выходной цифровой сигнал |
от -1 до 1 В | ||||
|
от -2,5 до 2,5 В | |||||
|
от -5 до 5 В | |||||
|
от -10 до 10 В | |||||
|
от 0 до 5 В | |||||
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
от 0 до 10 В от 1 до 5 В | |||||
|
AI-208, AI-208MK |
Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в выходной цифровой сигнал: 50M (а=0,00426 °С-1) 50M (а=0,00428 °С-1) 100M (а=0,00426 °С-1) 100M (а=0,00428 °С-1) 100П, Pt100 (а=0,00385 °С 1) 100П (а= 0,00391 °С-1) |
от -50 °С до +200 °С от -180 °С до +200 °С от -50 °С до +200 °С от -180 °С до +200 °С от -200 °С до +850 °С от -200 °С до +850 °С |
16 бит |
±0,1 % |
±0,005 % |
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
AI-208, AI-208MK |
Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной цифровой сигнал: ТПР (B) ТПП (S) ТПП (R) ТХА (K) ТНН (N) ТХК (L) |
от +250 °С до +1820 °С от -50 °С до +1768 °С от -50 °С до +1768 °С от -200 °С до +1370 °С от -200 °С до +1300 °С от -200 °С до +800 °С |
16 бит |
±0,1 % |
±0,005 % |
|
Преобразование сигналов |
от -50 °C до +200 °C | |
|
от термопреобразователей |
от -180 °C до +200 | |
|
сопротивления по |
°C | |
|
ГОСТ 6651-2009 в |
от -50 °C до +200 °C | |
|
выходной цифровой сигнал: |
от -180 °C до +200 | |
|
50М (а=0,00426 °C’1) |
°C | |
|
50М (а=0,00428 °C’1) |
от -200 °C до +850 | |
|
100М (а=0,00426 °C’1) |
°C | |
|
100М (а=0,00428 °C’1) |
от -200 °C до +850 | |
|
AI-208E |
50П (а=0,00385 °C1) |
°C |
|
AI-208EMK |
50П (а=0,00391 °C1) |
от -200 °C до +850 |
|
100П, РП00 (а=0,00385 °C1) |
°C | |
|
100П (а=0,00391 °C1) |
от -200 °C до +850 | |
|
50Н (а=0,00617 °C’1) |
°C | |
|
100Н (а=0,00617 °C1) |
от -60 °C до +180 °C | |
|
46П (а= 0,00391 °C1) |
от -60 °C до +180 °C | |
|
53М (а=0,00426 °C’1) |
от -200 °C до +850 | |
|
РП000 (а=0,00385 °C’1) |
°C | |
|
от -50 °C до +200 °C | ||
|
от -200 °C до +850 | ||
|
°C |
16 бит
±0,1 %
±0,005 %
|
AI-208E, AI-208EMK |
Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной цифровой сигнал: ТВР (A-1) ТВР (A-2) ТВР (A-3) ТПР (B) ТПП (S) ТПП (R) ТХА (K) ТХК (L) ТХК (E) ТМК (T) ТЖК (J) ТНН (N) ТМК (M) |
от 0 °С до +2500 °С от 0 °С до +1800 °С от 0 °С до +1800 °С от +250 °С до +1820 °С от -50 °С до +1768 °С от -50 °С до +1768 °С от -200 °С до +1372 °С от -200 °С до +800 °С от -200 °С до +1000 °С от -200 °С до +400 °С от -210 °С до +1200 °С от -200 °С до +1300 °С от -200 °С до +100 °С |
±0,1 % |
±0,005 % | |
|
AI-208E, AI-208EMK |
Преобразование сигналов напряжения постоянного тока в выходной цифровой сигнал |
от -500 до +500 мВ от -250 до +250 мВ от -125 до +125 мВ от -65 до +65 мВ от -35 до +35 мВ |
16 бит |
±0,1 % |
±0,005 % |
|
Преобразование сигналов активного сопротивления в выходной цифровой сигнал |
от 0 до 400 Ом от 0 до 225 Ом от 0 до 100 Ом от 0 до 4000 Ом |
16 бит |
±0,1 % |
±0,005 % | |
|
AI-416, AI-416MK |
Преобразование сигналов |
от 4 до 20 мА/ HART |
16 бит |
± 0,1 % |
±0,005 % |
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
|
AI-416HA, AI-416HAMK |
силы постоянного тока в цифровой сигнал |
|
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °C |
|
± 0,05 % |
±0,0025 % |
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С |
|
Модули аналогового вывода | |||||
|
AO-108, AO-108MK |
Преобразование входных цифровых сигналов в выходные сигналы силы постоянного тока |
16 бит |
от -20 до 20 мА |
± 0,1 % |
±0,005 % |
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
Преобразование входных цифровых сигналов в выходные сигналы напряжения постоянного тока |
от 1 до 5 В | ||||
|
от 0 до 10 В | |||||
|
от -10 до 10 В | |||||
|
AO-108E, AO-108EMK |
Преобразование входных цифровых сигналов в выходные сигналы силы постоянного тока |
16 бит |
от -20 до 20 мА |
± 0,1 % |
±0,005 % |
|
от 0 до 5 мА | |||||
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
Преобразование входных цифровых сигналов в выходные сигналы |
от -5 до 5 В | ||||
|
от -10 до 10 В | |||||
|
от 0 до 10 В | |||||
|
от 0 до 5 В | |||||
|
Тип модуля (условное обозначение) |
Назначение |
Диапазон входных сигналов |
|
напряжения постоянного тока | ||
|
АО-408, АО-408МК |
Преобразование входных цифровых сигналов в выходные сигналы силы постоянного тока |
16 бит |
|
АО-408НА, АО-408НАМК |
Преобразование входных цифровых сигналов в выходные сигналы силы постоянного тока |
16 бит |
|
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал |
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °C |
|
от 1 до 5 В | ||
|
от 4 до 20 мА/ HART |
±0,1 % |
±0,005 % |
|
от 4 до 20 мА/ HART |
± 0,05 % |
±0,0025 % |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
165х580х160 |
|
Масса, кг, не более |
15 |
|
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 от 84,0 до 106,7 |
|
Условия эксплуатации:
|
от -40 до +60 от 10 до 95 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
120 000 |
Знак утверждения типа
наносится на наклейку контроллеров и на каждый модуль содержащий метрологическую часть из состава контроллера любым технологическим способом.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер логический программируемый |
R-Logic Стандарт |
1 шт. |
|
Паспорт |
ТШВГ.421457.001 ПС |
1 экз. |
|
Руководство по эксплуатации* |
ТШВГ.421457.001 РЭ |
1 экз. |
|
Руководство программиста* |
ТШВГ.305659.221 33 |
1 экз. |
|
* Руководства размещены на сайте products.rubezh.ru | ||
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа контроллера» документа ТШВГ.421457.001 РЭ «Контроллер логический программируемый R-Logic Стандарт. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Т10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТШВГ.421457.001 ТУ «Контроллеры логические программируемые R-Logic Стандарт. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «РУБЕЖ»
(ООО «РУБЕЖ»)
Адрес юридического лица: 410056, Саратовская обл, г. Саратов, ул. Ульяновская, дом 25 ИНН 6454052297
Изготовитель
Общество с ограниченной ответственностью «РУБЕЖ»
(ООО «РУБЕЖ»)
Адрес: 410056, Саратовская обл, г. Саратов, ул. Ульяновская, дом 25
ИНН 6454052297
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » окзяКрк 2025 г. № 2327
Лист № 1 Регистрационный № 96752-25 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители пиковой и средней мощности ПРЦГ-87234
Назначение средства измерений
Измерители пиковой и средней мощности ПРЦГ-87234 (далее - измерители) предназначены для измерений средней и пиковой мощности СВЧ колебаний в коаксиальных трактах.
Описание средства измерений
Конструктивно измерители представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерителя расположен коаксиальный соединитель, на задней - разъемы «Trig In» и «Trig Out» для управления системой запуска, а также разъем для подключения кабеля интерфейса мини USB.
Принцип действия измерителей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов диодным детектором в напряжение постоянного тока, которое при помощи аналого-цифрового преобразователя преобразуется в цифровой код. Результаты измерений через интерфейс USB передаются на персональный компьютер со специализированным программным обеспечением и визуализируются на экране.
К данному типу средства измерений относятся измерители следующих модификаций: 11РЦГ-872341'), ПРЦГ-87234Е, ПРЦГ-87234Р.
Модификации отличаются диапазоном частот и типом входного соединителя СВЧ. Модификация ПРЦГ-872371') соответствует типу N, вилка; модификация ПРЦГ-87234Е соответствует типу 3,5 мм, вилка; модификация ПРЦГ-87234Р соответствует типу 2,4 мм, вилка.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей представлен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на наклейку, расположенную на корпусе измерителя в месте, указанном на рисунке 2.
Рисунок 1 - Общий вид измерителей nPU,r-87234D, ПРЦГ-87234Е, nPU,r-87234F
Рисунок 2 - Место нанесения серийного номера
Место нанесения серийного номера
Пломбирование измерителей ПРЦГ-87234 не предусмотрено.
Программное обеспечение
Измерители работают под управлением персонального компьютера с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Power Measuring Platform |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1.2 |
Метрологические и технические характеристики
аблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон рабочих частот, ГГц - модификация 11Р1IP-87234D |
от 0,05 до 18 | |
|
- модификация ПРЦГ-87234Е |
от 0,05 до 26,5 | |
|
- модификация 11Р11.Г-87234Р' |
от 0,05 до 40 | |
|
Диапазон измерений мощности, дБ относительно 1 мВт |
от -45 до +20 | |
|
КСВН входа, не более: - модификация nPU,r-87234D в диапазоне рабочих частот от 0,05 до 2 ГГц включ. |
1,20 | |
|
в диапазоне рабочих частот св. 2 до 18 ГГц |
1,26 | |
|
- модификация nPU,r-87234E в диапазоне рабочих частот от 0,05 до 2 ГГц включ. |
1,20 | |
|
в диапазоне рабочих частот св. 2 до 18 ГГц включ. |
1,26 | |
|
в диапазоне рабочих частот св. 18 до 26,5 ГГц |
1,35 | |
|
- модификация nPU,r-87234F в диапазоне рабочих частот от 0,05 до 2 ГГц включ. |
1,20 | |
|
в диапазоне рабочих частот св. 2 до 18 ГГц включ. |
1,26 | |
|
в диапазоне рабочих частот св. 18 до 26,5 ГГц включ. |
1,35 | |
|
в диапазоне рабочих частот св. 26,5 до 40 ГГц |
1,50 | |
|
Пределы допускаемой относительной |
11РЦГ-872341) |
±4,5 |
|
погрешности измерений мощности от - 15 до + 20 дБ относительно 1 мВт, без учета |
nP^-87234E |
±6,0 |
|
погрешности рассогласования, % |
11РЦГ-87234Р |
±6,7 |
|
Минимальное детектируемое время |
13 | |
|
нарастания/спада импульса в режиме пиковой мощности, нс | ||
|
Минимально детектируемая ширина |
50 | |
|
импульсного сигнала в режиме пиковой мощности, |
нс | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коаксиальный соединитель входа: - модификация ПРЦГ-87234D |
N «вилка» |
|
- модификация ПРЦГ-87234Е |
3,50 мм «вилка» |
|
- модификация ПРЦГ-87234F |
2,40 мм «вилка» |
|
Рабочие условия применения: - температура окружающей среды, °С |
от +20 до +30 |
|
- относительная влажность воздуха (при температуре до +30 °С), % |
от 30 до 80 |
|
Масса, кг, не более |
0,3 |
|
Габаритные размеры (ширинах высотахдлина), мм, не более - модификация ПРЦГ-87234D |
52х34х142 |
|
- модификация ПРЦГ-87234Е |
52х34х134 |
|
- модификация ПРЦГ-87234F |
52х34х125 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель пиковой и средней мощности (модификация определяется при заказе) |
11РЦГ-872341) ПРЦГ-87234Е 11РЦГ-872341-' |
1 шт. модификация по заказу |
|
Кабель USB, 2 м |
- |
1шт. |
|
Кабели для управления триггером, 1,5 м |
- |
2 шт. |
|
Диск с программным обеспечением |
- |
1 экз. |
|
Руководство по эксплуатации |
ПРЦГ.468161.004РЭ |
1 экз. |
|
Паспорт |
ПРЦГ.468161.004ПС |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 4 “Порядок работы с прибором” руководства по эксплуатации ПРЦГ.468161.004РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30.12.2019 № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц;
Приказ Росстандарта от 09.11.2022 № 2813 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц;
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот
0,02-178,6 ГГц. Методика поверки и калибровки;
ТУ 72.19.29-004-02923950-2022 Измерители пиковой и средней мощности 87234. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС»
(ООО «НПК «ПРОГРЕСС»)
ИНН 9717029320
Юридический адрес: 129515, г. Москва, ул. Академика Королева, 13 строение 1, офис 202
Телефон: +7 (495) 249-05-35
E-mail: info-zakaz@npkpro.ru
Web-сайт: http://www. npkprogress.ru
Изготовитель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС»
(ООО «НПК «ПРОГРЕСС»)
ИНН 9717029320
Юридический адрес: 129515, г. Москва, ул. Академика Королева, 13 строение 1, офис 202
Телефон: +7 (495) 249-05-35
E-mail: info-zakaz@npkpro.ru
Web-сайт: http://www. npkprogress.ru
Производственная площадка: SUZHOU XNCY TECHNOLOGY CO., LTD. Room 301-2, 3F, No.10 building, No. 78 Keling road, SND, Suzhou, Jiangsu, China 2151663
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованный лиц RA.RU.310639
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » октября 2025 г. № 2327
Лист № 1 Регистрационный № 96753-25 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Образцы шероховатости поверхности (сравнения) РИК
Назначение средства измерений
Образцы шероховатости поверхности (сравнения) РИК (далее по тексту - образцы) предназначены для сравнения шероховатости поверхности образца визуально или на ощупь с поверхностью металлических деталей после (или в процессе) их обработки на металлорежущих станках.
Описание средства измерений
Принцип контроля параметра шероховатости поверхности детали с помощью образца заключается в сравнении поверхностей образца и контролируемой детали визуально или на ощупь. Для этого выбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости поверхности которого соответствует заданному числовому значению параметра шероховатости поверхности контролируемой детали. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение параметра шероховатости подобранного образца сравнения.
Образцы шероховатости выпускаются поштучно или набором определенного вида обработки: точение (условное обозначение способа обработки - Т), расточка (Р), фрезерование цилиндрическое (ФЦ), строгание (С), шлифование периферией круга (плоское - ШП, цилиндрическое выпуклое - ШЦ, цилиндрическое вогнутое - ШЦВ), точение торцевое (ТТ), фрезерование торцевое (ФТ и ФТП), шлифование торцевое (ШТ), шлифование чашеобразным кругом (ШЧ), полирование плоское (ПП), полирование цилиндрическое (ПЦ).
Образцы шероховатости изготавливаются из стали, алюминия, титана, чугуна, меди, латуни, бронзы и поставляются в виде отдельных образцов (рис. 1а), набором от двух до шести образцов шероховатости одного вида обработки, помещенными в футляр, с различными номинальными значениями параметра Ra (рис. 1б), или в виде плашки с образцами одного вида обработки с различными номинальными значениями параметра Ra, каждая из которых помещается в мягкий футляр, также плашки могут формироваться в набор с различными видами обработки и размещаться в коробке (рис. 1в).
Поверхность образца может дополнительно оцениваться параметрами шероховатости Rz, Rmax, Sm, S, tp, значения которых не нормируются и приводятся как справочные по результатам измерений.
Заводской номер в цифровом формате наносится методом лазерной гравировки на нерабочей поверхности каждого образца и на металлический шильдик (Рис.2), размещаемый на футляре (коробке) набора. Нанесение знака поверки не предусмотрено. Пломбирование образцов шероховатости не предусмотрено.
- Товарный знак «РИК» наносится на паспорт образцов шероховатости типографским методом, на нерабочую поверхность образца и на металлический шильдик методом
лазерной гравировки.
Общий вид образцов шероховатости показан на рисунках 1-2.
а)
б)
в)
Рисунок 1 - Общий вид образцов шероховатости (сравнения) РИК
Рисунок 2 - Вид металлического шильдика
Программное обеспечение
Отсутствует.
Таблица 1 Способы обработки, воспроизводимые образцами, форма образца и основное направление неровностей поверхности образца
Способы обработки
Форма образца
Точение
Расточка
Фрезерование
цилиндрическое
Строгание
Шлифование периферией круга
Цилиндрическая выпуклая
Цилиндрическая вогнутая Плоская
Точение торцевое
Фрезерование торцевое
Плоская
Плоская, цилиндрическая выпуклая, цилиндрическая вогнутая Плоская
Плоская
Условное обозначение способа обработки Т
Р
ФЦ
С
ШП
ШЦ
ШЦВ ТТ
ФТ
Расположение неровностей
описание
прямолинейное
дугообразное
условное обозначение
Фрезерование торцевое
Шлифование торцевое
Шлифование чашеобразным
кругом
Полирование
Плоская
Плоская
Плоская
Плоская цилиндрическая выпуклая
ФТП Перекрещивающееся дугообразное
"шт
ШЧ
ПП
ПЦ
Путаный штрих
Примечание: Образцы шероховатости характеризуют особенности только
воспроизводимого способа обработки.
Таблица 2. Ряды номинальных значений параметра шероховатости Ra поверхности образца в зависимости от воспроизводимого способа обработки и базовые длины для оценки параметра
шероховатости________________________________________________________________
|
Способ обработки |
Параметр шероховатости Ra, мкм |
Базовая длина 1, мм |
|
Шлифование |
0,10 |
0,25 |
|
0,20 |
0,25 | |
|
0,40 |
0,80 | |
|
0,80 |
0,80 | |
|
1,60 |
0,80 | |
|
3,20 |
2,50 | |
|
Точение и расточка |
0,4 |
0,8 |
|
0,8 |
0,8 | |
|
1,6 |
0,8 | |
|
3,2 |
2,5 | |
|
6,3 |
2,5 | |
|
12,5 |
2,5 | |
|
Фрезерование |
0,4 |
0,8 |
|
0,8 |
0,8 | |
|
1,6 |
2,5 | |
|
3,2 |
2,5 | |
|
6,3 |
8,0 | |
|
12,5 |
8,0 | |
|
Строгание |
0,8 |
0,8 |
|
1,6 |
0,8 | |
|
3,2 |
2,5 | |
|
6,3 |
2,5 | |
|
12,5 |
8,0 | |
|
0,006 |
0,08 | |
|
0,0125 |
0,08 | |
|
Полирование |
0,025 0,050 |
0,08 0,25 |
|
0,100 |
0,25 | |
|
0,200 |
0,80 |
Примечание: Средний шаг неровностей поверхности образца не должен превышать 1/3 соответствующей базовой длины.
Таблица 3. Допускаемые отклонения среднего значения параметра Ra от номинального и допускаемые средние квадратические отклонения от среднего значения Ra_____________
|
Способ обработки |
Допускаемое отклонение среднего значения Ra от номинального, % |
Допускаемое среднее квадратическое отклонение о, %, не более |
|
Шлифование |
9 | |
|
Точение |
+12 -17 |
4 |
|
Расточка |
4 | |
|
Фрезерование |
9 | |
|
Строгание |
3 | |
|
Полирование |
12 |
Примечание: Допускаемое среднее квадратическое отклонение указано для длины оценки, содержащей 5 базовых длин. Для другого количества n базовых длин в длине оценки допускаемое отклонение On определяют по формуле:
Таблица 4. Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Радиус кривизны цилиндрических образцов, мм |
от 20 до 40 |
|
Размеры рабочей поверхности образца, мм, не менее: - длина при: | |
|
Ra от 0,025 до 12,5 мкм на базовой длине до 2,5 мм |
20 |
|
Ra от 6,3 до 12,5 мкм на базовой длине 8 мм |
30 |
|
- ширина |
20 |
|
Габаритные размеры, мм, не менее: - длина при: | |
|
Ra от 0,025 до 12,5 мкм на базовой длине до 2,5 мм |
20,0 |
|
Ra от 6,3 до 12,5 мкм на базовой длине 8 мм |
30,0 |
|
- ширина |
20,0 |
|
- толщина для: | |
|
плоских и вогнутых образцов |
3,5 |
|
выпуклых образцов |
5,0 |
|
Масса, кг, не более, для образцов из: | |
|
- стали |
0,04 |
|
- алюминия |
0,01 |
|
- титана |
0,02 |
|
-чугуна |
0,04 |
|
-меди |
0,05 |
|
-латуни |
0,05 |
|
-бронзы |
0,05 |
|
Средний срок службы, лет |
5 |
Таблица 5 - Условия эксплуатации
|
Диапазон рабочих температур, °С |
От + 10 до + 30 |
|
Относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом и на шильд, расположенный на футляре (коробке) набора, методом лазерной гравировки.
Комплектность средства измерений
Таблица 6. Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Образцы шероховатости поверхности (сравнения) |
РИК |
В соответствии с заказом |
|
Футляр |
- |
1 шт. |
|
Паспорт |
ОШС.01.001.ПС |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» Паспорта ОШС.01.001.ПС.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 06 ноября 2019 г. №2657;
ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия.
Правообладатель
Акционерное общество «Русская Инструментальная Компания»
(АО «РИК»)
ИНН 4634059946
Юридический адрес: Россия, 355020, г. Ставрополь, ул. Объездная, 27
Телефон: (8652) 95-09-01, 58-31-22
Факс: (8652) 58-31-23
Изготовитель
Акционерное общество «Русская Инструментальная Компания»
(АО «РИК»)
ИНН 4634059946
Адрес: Россия, 355020, г. Ставрополь, ул. Объездная, 27
Телефон: (8652) 95-09-01, 58-31-22
Факс: (8652) 58-31-23
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-37-29
Web-сайт: www.rostest.ru
E-mail: OlgaVI@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » октября 2025 г. № 2327
Лист № 1 Регистрационный № 96754-25 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры длины концевые плоскопараллельные
Назначение средства измерений
Меры длины концевые плоскопараллельные (далее - меры) предназначены для измерений длины и применения в качестве рабочих эталонов в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840, при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений.
Описание средства измерений
Принцип действия мер заключается в передаче единицы длины рабочим эталонам и средствам измерений в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840. Меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями. Меры могут иметь сквозные отверстия для соединения в блоки стяжками. Меры, входящие в наборы № 8 и № 9, а также меры длиной свыше 100 мм в наборах №№ 22-24, имеют два отверстия; защитные меры 50 мм и меры 51,4 и 71,5 мм в наборах №№ 22-24 - одно отверстие для соединения мер в блоки стяжками.
Меры изготавливаются из стали или твердого сплава.
Температурный коэффициент линейного расширения мер указывается в паспорте.
Меры используются по отдельности или в блоках путем притирания нескольких мер друг к другу.
Меры могут поставляться отдельными мерами, наборами и комплектом наборов.
Меры, поставляемые наборами и комплектами наборов, различаются количеством и номинальными размерами мер.
Меры выпускаются классов точности: 0, 1, 2, 3 по ГОСТ 9038-90 и разрядов 1, 2, 3, 4 по Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840.
Общий вид мер с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1, 2.
Рисунок 1 - Общий вид мер с указанием мест нанесения знака утверждения типа и заводского номера
Рисунок 2 - Общий вид комплекта наборов мер
Заводской номер в виде цифрового обозначения наносится на маркировочную табличку, размещенную на внутренней панели футляра, типографским способом, и/или на отдельные меры (от 150 мм и выше) методом гравировки.
Меры выпускаются под товарными знаками , И4. Товарный знак наносится
на меры с номинальной длиной свыше 5,5 мм методом гравировки, на наружную панель футляра горячим тиснением и на паспорт типографским способом.
Нанесение знака поверки на меры и их пломбирование не предусмотрены.
Метрологические и технические характеристики
Таблица 1 - Номинальные значения длины мер
|
Градация мер, мм |
Номинальные значения длины мер, мм |
|
0,001 |
от 0,99 до 1,01 включ. от 1,99 до 2,01 включ. |
|
0,01 |
от 0,1 до 0,7 включ. от 0,9 до 1,5 включ. |
|
0,1 |
от 0,1 до 3 включ. |
|
0,5 |
от 0,5 до 25 включ. |
|
1 |
от 1 до 25 включ. |
|
10 |
от 10 до 100 включ. |
|
25 |
от 25 до 200 включ. |
|
50 |
от 50 до 300 включ. |
|
100 |
от 100 до 1000 включ. |
|
Примечание - Меры из твердого сплава изготавливаются длиной до 5 мм. | |
Таблица 2 - Номера наборов, градация, номинальные значения длины и классы точности мер
|
Номер набора |
Количество мер в наборе, шт. |
Номинальные значения длины мер, мм |
Градация мер в наборе, мм |
Число мер, шт. |
Классы точности наборов | |
|
из стали |
из твердого сплава* | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
83 |
1,005** |
- |
1 |
0, 1, 2, 3 |
1, 2, 3 |
|
от 1 до 1,5 включ. |
0,01 |
51 | ||||
|
от 1,6 до 2 включ. |
0,1 |
5 | ||||
|
0,5 |
- |
1 | ||||
|
от 2,5 до 10 включ. |
0,5 |
16 | ||||
|
от 20 до 100 включ. |
10 |
9 | ||||
|
2 |
38 |
1,005** |
- |
1 |
1, 2, 3 |
1, 2, 3 |
|
от 1 до 1,1 включ. |
0,01 |
11 | ||||
|
от 1,2 до 2 включ. |
0,1 |
9 | ||||
|
от 3 до 10 включ. |
1 |
8 | ||||
|
от 20 до 100 включ. |
10 |
9 | ||||
|
3 |
112 |
1,005** |
- |
1 |
0, 1, 2, 3 |
1, 2, 3 |
|
от 1 до 1,5 включ. |
0,01 |
51 | ||||
|
от 1,6 до 2 включ. |
0,1 |
5 | ||||
|
0,5 |
- |
1 | ||||
|
от 2,5 до 25 включ. |
0,5 |
46 | ||||
|
от 30 до 100 включ. |
10 |
8 | ||||
|
4 |
11 |
от 2 до 2,01 включ. |
0,001 |
11 |
0, 1, 2 |
- |
|
5 |
11 |
от 1,99 до 2 включ. |
0,001 |
11 |
0, 1, 2 |
- |
|
6 |
11 |
от 1 до 1,01 включ. |
0,001 |
11 |
0, 1, 2 |
0, 1 |
|
7 |
11 |
от 0,99 до 1 включ. |
0,001 |
11 |
0, 1, 2 |
0, 1 |
|
8 |
10 |
50*** |
- |
2 |
1, 2, 3 | |
|
от 125 до 200 включ. |
25 |
4 | ||||
|
от 250 до 300 включ. |
50 |
2 | ||||
|
от 400 до 500 включ. |
100 |
2 | ||||
|
9 |
12 |
50*** |
- |
2 |
1, 2, 3 | |
|
от 100 до 1000 включ. |
100 |
10 | ||||
|
10 |
20 |
от 0,1 до 0,29 включ. |
0,01 |
20 |
1, 2, 3 |
- |
|
11 |
43 |
от 0,3 до 0,7 включ. |
0,01 |
41 |
0, 1, 2, 3 |
- |
|
от 0,8 до 0,9 включ. |
0,1 |
2 | ||||
|
12 |
74 |
1,005** |
- |
1 |
1, 2, 3 | |
|
от 0,9 до 1,5 включ. |
0,01 |
61 | ||||
|
от 1,6 до 2 включ. |
0,1 |
5 | ||||
|
0,5 |
- |
1 | ||||
|
от 2,5 до 5 включ. |
0,5 |
6 | ||||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
13 |
11 |
5 |
- |
1 |
1, 2, 3 |
- |
|
от 10 до 100 включ. |
10 |
10 | ||||
|
14 |
38 |
от 10,5 до 25 включ. |
0,5 |
30 |
0, 1, 2, 3 |
- |
|
от 30 до 100 включ. |
10 |
8 | ||||
|
15 |
29 |
1,005** |
- |
1 |
1, 2, 3 | |
|
от 1 до 1,1 включ. |
0,01 |
11 | ||||
|
от 1,2 до 2 включ. |
0,1 |
9 | ||||
|
от 3 до 10 включ. |
1 |
8 | ||||
|
16 |
19 |
от 0,991 до 1,009 включ. |
0,001 |
19 |
0, 1, 2 |
0, 1 |
|
17 |
19 |
от 1,991 до 2,009 включ. |
0,001 |
19 |
0, 1, 2 |
- |
|
* Меры в наборах №№ 1, 2, 3 из твердого сплава длиной свыше 5 мм изготавливаются из стали. ** Мера 1,005 мм, входящая в наборы №№ 1, 2, 3, 12 и 15 3 класса точности, должна быть не ниже 2 класса точности. *** Защитные меры. | ||||||
Таблица 3 - Номера специальных наборов, номинальные значения длины, классы точности и разряды мер
|
Номер набора |
Количество мер в наборе, шт. |
Номинальные значения длины мер, мм |
Классы точности наборов |
Разряды наборов | |
|
из стали |
из твердого сплава* | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
20 |
23 |
0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 |
1, 2 |
1, 2, 3, 4 | |
|
21 |
20 |
5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 |
1, 2 |
1, 2, 3, 4 | |
|
22 |
7 |
21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
3 |
- |
- |
|
23 |
13 |
1,00; 1,00; 1,05; 1,10; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
2, 3 | ||
|
24 |
25 |
1,00; 1,00; 1,04; 1,05; 1,06; 1,10; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250; 400; 600; 1000 |
2, 3 | ||
|
25 |
15 |
0,990; 0,992; 0,994; 0,995; 0,996; 0,998; 1,000; 1,002; 1,005; 1,010; 1,015; 1,020; 1,030; 1,040; 1,050 |
2 | ||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
|
26 |
8 |
0,990; 0,995; 1,000; 1,005; 1,010; 1,020; 1,030; 1,050 |
- |
- |
2 |
|
27 |
9 |
1,00; 1,02; 1,04; 1,05; 1,06; 1,08; 1,10; 1,15; 1,20 |
- |
- |
3 |
|
28 |
28 |
1,00; 1,02; 1,04; 1,06; 1,08; 1,10; 1,12; 1,14; 1,16; 1,18; 1,20; 1,24; 1,28; 1,30; 1,32; 1,36; 1,40; 1,50; 1,60; 1,70; 1,80; 1,90; 2,0; 2,2; 2,4; 2,6; 2,8; 3,0 |
3 | ||
|
29 |
8 |
0,990; 0,995; 1,000; 1,005; 1,010; 1,020; 1,030; 1,040 |
- |
- |
3 |
|
30 |
7 |
5,12; 10,24; 15,36; 19,50; 20; 21,50; 25 |
- |
- |
4 |
|
31 |
9 |
1; 1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,08; 1,10 |
- |
- |
3 |
|
32 |
7 |
0,995; 1; 1,005; 1,010; 1,020; 1,030; 1,040 |
- |
- |
3 |
|
33 |
7 |
1; 1,06; 1,10; 1,12; 1,18; 1,20; 1,30 |
- |
- |
3 |
|
34 |
9 |
1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,007; 1,008; 1,009 |
- |
- |
1 |
|
35 |
9 |
1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09 |
- |
- |
1 |
|
36 |
13 |
1; 1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,010; 1,020; 1,030; 1,040; 1,050; 1,060 |
2 | ||
|
37 |
8 |
1; 1; 10; 10; 50; 50; 100; 100 |
- |
- |
1 |
Таблица 4 - Состав и разряды комплекта наборов мер
|
Номер набора |
Разряд |
|
3, 10, 11, 16, 17, 20, 21 |
1, 2, 3, 4 |
Таблица 5 - Допускаемые отклонения длины мер от номинальной при температуре 20 °С
и отклонения от плоскопараллельности измерительных поверхностей
|
Номинальные значения длины мер, мм |
Допускаемые отклонения | |||||||
|
длины от номинального значения, ±, мкм, для классов точности |
от плоскопараллельности, мкм, для классов точности, не более | |||||||
|
0 |
1 |
2 |
3 |
0 |
1 |
2 |
3 | |
|
от 0,1 до 0,29 включ. |
- |
0,20 |
0,40 |
0,80 |
- |
0,16 |
0,30 |
0,30 |
|
св. 0,29 до 0,9 включ. |
0,12 |
0,20 |
0,40 |
0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 0,9 до 10 включ. |
0,12 |
0,20 |
0,40 |
0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 10 до 25 включ. |
0,14 |
0,30 |
0,60 |
1,20 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 25 до 50 включ. |
0,20 |
0,40 |
0,80 |
1,60 |
0,10 |
0,18 |
0,30 |
0,30 |
|
св. 50 до 75 включ. |
0,25 |
0,50 |
1,00 |
2,00 |
0,12 |
0,18 |
0,35 |
0,40 |
|
св. 75 до 100 включ. |
0,30 |
0,60 |
1,20 |
2,50 |
0,12 |
0,20 |
0,35 |
0,40 |
|
св. 100 до 150 включ. |
- |
0,80 |
1,60 |
3,00 |
- |
0,20 |
0,40 |
0,40 |
|
св. 150 до 200 включ. |
- |
1,00 |
2,00 |
4,00 |
- |
0,25 |
0,40 |
0,40 |
таблицы 5
|
Номинальные значения длины мер, мм |
Допускаемые отклонения | |||||||
|
длины от номинального значения, ±, мкм, для классов точности |
от плоскопараллельности, мкм, для классов точности, не более | |||||||
|
0 |
1 |
2 |
3 |
0 |
1 |
2 |
3 | |
|
250 |
- |
1,20 |
2,40 |
5,00 |
- |
0,25 |
0,45 |
0,50 |
|
300 |
- |
1,40 |
2,80 |
6,00 |
- |
0,25 |
0,50 |
0,50 |
|
400 |
- |
1,80 |
3,60 |
7,00 |
- |
0,30 |
0,50 |
0,50 |
|
500 |
- |
2,00 |
4,00 |
8,00 |
- |
0,35 |
0,60 |
0,60 |
|
600 |
- |
2,50 |
5,00 |
10,0 |
- |
0,40 |
0,70 |
0,70 |
|
700 |
- |
3,00 |
6,00 |
11,0 |
- |
0,45 |
0,70 |
0,80 |
|
800 |
- |
3,20 |
6,50 |
13,0 |
- |
0,50 |
0,80 |
0,80 |
|
900 |
- |
3,60 |
7,00 |
14,0 |
- |
0,50 |
0,90 |
0,90 |
|
1000 |
- |
4,00 |
8,00 |
16,0 |
- |
0,60 |
1,00 |
1,00 |
Примечание - Эти требования не распространяются на зону шириной 0,5 мм по краям измерительной поверхности, считая от нерабочих поверхностей - для мер номинальной длиной до 0,29 мм включительно и 0,8 мм - для мер номинальной длиной более 0,29 мм.
Таблица 6 - Притираемость измерительных поверхностей мер
|
Класс точности |
Притираемость мер к нижним стеклянным плоским пластинам диаметром 60 мм* |
Притираемость мер друг к другу | |
|
из стали длиной от 0,6 до 100 мм |
из твердого сплава длиной от 0,99 до 5 мм | ||
|
0 |
Без интерференционных полос и оттенков при наблюдении в белом свете |
Усилие сдвига от 29,4 до 78,5 Н |
Усилие сдвига от 29,4 до 98,1 Н |
|
1, 2, 3 |
Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете | ||
|
* Допуск плоскостности стеклянной пластины 0,03 мкм - для класса точности 0; 0,1 мкм - для классов точности 1, 2, 3. | |||
Таблица 7 - Разряды и классы точности мер, применяемых в качестве рабочих эталонов
|
Разряд рабочего эталона |
Класс точности мер по | ||
|
притираемости |
отклонению длины от номинального значения |
отклонению от плоскопараллельности | |
|
1 |
0 |
2 |
0 |
|
2 |
0 |
2 |
0 |
|
3 |
1 |
3 |
1 |
|
4 |
1 |
3 |
2 |
Таблица 8 - Доверительные границы погрешности мер, применяемых в качестве рабочих эталонов
|
Разряд рабочего эталона |
Доверительные границы погрешности при доверительной вероятности 0,99, мкм |
|
1 |
±(0,02+0,2-L*) |
|
2 |
±(0,05+0,5 •L) |
|
3 |
±(0,1+1 •L) |
|
4 |
±(0,2+2-L) |
|
* L - здесь и далее, номинальная длина меры, м | |
Таблица 9 - Изменение длины мер в течение года вследствие нестабильности материала для классов точности
|
Класс точности |
Допускаемое изменение длины мер в течение года, мкм, не более |
|
0 |
(0,02+0,5L) |
|
1, 2, 3 |
(0,05+1-L) |
Таблица 10 - Изменение длины мер в течение года вследствие нестабильности материала для разрядов
|
Разряд рабочего эталона |
Допускаемое изменение длины мер в течение года, мкм, не более |
|
1 |
(0,02+0,2-L) |
|
2 |
(0,02+0,5-L) |
|
3 |
(0,05+1,0-L) |
Таблица 11 - Размеры поперечного сечения мер
|
Номинальные значения длины мер, мм |
Размеры поперечного сечения, мм | |
|
длина |
ширина | |
|
от 0,1 до 0,20 включ. |
15-0,45 |
5-0,3 |
|
св. 0,20 до 0,29 включ. |
15-0,45 |
5-0,3 |
|
30-0,3 |
9-0,05 9-0,3 | |
|
св. 0,29 до 0,6 включ. |
20-0,3 | |
|
30-0,3 | ||
|
св. 0,6 до 10,1 включ. |
30-0,3 | |
|
св. 10,1 до 1000 включ. |
35-0,3 | |
Таблица 12 - Допуск перпендикулярности нерабочих поверхностей относительно
измерительных поверхностей на длине меры
|
Номинальные значения длины мер, мм |
Допуск перпендикулярности нерабочих поверхностей относительно измерительных поверхностей, мкм |
|
от 10,5 до 25 включ. |
70 |
|
св. 25 до 60 включ. |
90 |
|
св. 60 до 150 включ. |
110 |
|
св. 150 до 400 включ. |
140 |
|
св. 400 до 1000 включ. |
180 |
аблица 13 - Температурный коэффициент линейного расширения мер
|
Наименование характеристики |
Значение |
|
Температурный коэффициент линейного расширения материала мер из стали на 1 м и 1°С, мкм |
от 10,5 до 12,5 |
|
Температурный коэффициент линейного расширения материала мер из твердого сплава на 1 м и 1 °С номинальной длиной от 2 до 5 мм, мкм |
от 3,5 до 12,5 |
Таблица 14 - Основные технические характеристики мер
|
Наименование характеристики |
Значение |
|
Отклонения от плоскостности измерительных поверхностей мер длиной свыше 0,9 до 3 мм в свободном (непритертом) состоянии, мкм, не более |
2 |
|
Параметр шероховатости Rz измерительных поверхностей, мкм, не более |
0,063 |
|
Твердость измерительных поверхностей мер из стали, HV, не менее |
800 |
|
Условия эксплуатации: температура окружающего воздуха*, °С относительная влажность воздуха, %, не более |
от +15 до +25 80 |
|
* При учете температурного коэффициента линейного расширения мер. | |
Таблица 15 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы мер, лет: | |
|
- из стали, |
2 |
|
- из твердого сплава |
4 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на футляр набора методом выжигания, как указано на рисунке 1.
Комплектность средства измерений
Таблица 16 - Комплектность мер, поставляемых отдельно
|
Наименование |
Обозначение |
Количество |
|
Мера длины концевая плоскопараллельная |
- |
1 шт. |
|
Паспорт |
МКП.002 ПС или МКП.003 ПС |
1 экз. |
|
Футляр |
- |
1 шт. |
Таблица 17 - Комплектность мер, поставляемых наборами
|
Наименование |
Обозначение |
Количество |
|
Меры длины концевые плоскопараллельные в наборе |
- |
1 наб. |
|
Пинцет (в наборе № 10) |
- |
1 шт. |
|
Паспорт |
МКП.000 ПС или МКП.001 ПС |
1 экз. |
|
Футляр |
- |
1 шт. |
Таблица 18 - Комплектность мер, поставляемых комплектом наборов
|
Наименование |
Обозначение |
Количество |
|
Меры длины концевые плоскопараллельные в комплекте наборов |
- |
1 компл. |
|
Движок |
- |
1 шт. |
|
Замша техническая 10x25 см |
- |
1 шт. |
|
Пластина плоская стеклянная нижняя |
ПИ60-1 ТУ 3-3.2123-88 |
2 шт. |
|
Пинцет (в наборе № 10) |
- |
1 шт. |
|
Паспорт |
МКП.000 ПС или МКП.001 ПС |
1 экз. |
|
Футляр для пластины плоской стеклянной |
- |
2 шт. |
|
Футляр |
- |
1 шт. |
Сведения о методиках (методах) измерений
приведены в документе «Меры длины концевые плоскопараллельные. Паспорт», п. 7.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм (часть 3), утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Завод Точного Инструмента»
(ООО «ЗТИ»)
ИНН 4345313234
Юридический адрес: 610002, Россия, Кировская область, г. Киров, ул. Водопроводная, д. 39, пом. 1001
Телефон: (8332) 216-888
Web-сайт: www.links-russia.ru
E-mail: info@links-russia.ru
Изготовитель
Общество с ограниченной ответственностью «Завод Точного Инструмента»
(ООО «ЗТИ»)
ИНН 4345313234
Адрес: 610002, Россия, Кировская область, г. Киров, ул. Водопроводная, д. 39, пом. 1001
Телефон: (8332) 216-888
Web-сайт: www.links-russia.ru
E-mail: info@links-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 812 251-76-01, факс: +7 812 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «__ » окгабря 2025 г. № _32 7
Лист № 1 Регистрационный № 96755-25 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроскопы сканирующие электронные измерительные EM
Назначение средства измерений
Микроскопы сканирующие электронные измерительные EM (далее - микроскопы) предназначены для измерений линейных размеров микрорельефа поверхности твердотельных структур, количественного морфологического анализа и локального электронно-зондового элементного анализа (опционально, при комплектации энергодисперсионным рентгеновским спектрометром).
Описание средства измерений
Принцип действия микроскопов основан на сканировании сфокусированным пучком ускоренных электронов поверхности исследуемого объекта, детектировании вторичных электронов для формирования изображения на экране персонального компьютера синхронно с разверткой электронного пучка. Отношение размера изображения на экране к размеру растра на образце определяет увеличение микроскопа.
Микроскоп представляет собой настольную автоматизированную многофункциональную измерительную систему.
Микроскоп состоит из модуля получения изображений, отдельного форвакуумного насоса, персонального компьютера, имеющего специализированное программное обеспечение для управления микроскопом.
Измерительный блок включает электронно-оптическую систему (колонну) с электронной пушкой, оснащенной вольфрамовым катодом, камеру образцов, высоковольтный блок, формирующий ускоряющее напряжение в диапазоне от 1 до 30 кВ, блок электроники, турбомолекулярный насос, детекторы вторичных (ВЭ) и обратнорассеянных (ОРЭ) электронов. Встроенная оптическая навигационная камера позволяет оперативно находить место для анализа на исследуемом образце.
Вакуумная система микроскопа обеспечивает остаточное давление менее 10-2 Па в режиме высокого вакуума (High Vacuum) и остаточное давление в камере образцов в диапазоне от 10 до 30 Па в режиме низкого вакуума (Low Vacuum) для наблюдения непроводящих объектов.
Микроскопы выпускаются в следующих модификациях: EM-40, EM-30AXN+, EM-30N+, которые различаются в основном конструкцией предметного столика и наличием энергодисперсионного рентгеновского спектрометра для локального электронно-зондового элементного анализа (модификация EM-30AXN+). Энергодисперсионный рентгеновский спектрометр для модификации EM-40 поставляется опционально.
Режимы работы микроскопа устанавливаются пользователем с помощью программного обеспечения управляющей ПЭВМ.
Изготовитель не осуществляет пломбирование микроскопов. Заводской номер в буквенно-цифровом формате и год изготовления нанесены типографским способом на шильдик, закрепленный на задней панели модуля получения изображений. Нанесение знака поверки на микроскоп не предусмотрено. Общий вид микроскопов и место нанесения знака утверждения типа приведены на рисунках 1 и 2.
Рисунок 2 - Общий вид модуля получения изображений микроскопов модификаций EM-30N+ и EM-30AXN+
место нанесения
знака утверждения
типа
Рисунок 1 - Общий вид модуля получения изображений микроскопов модификации EM-40
Место установки шильдика с заводским номером микроскопов модификации EM-40 и модификаций EM-30N+, EM-30AXN+ приведено на рисунках 3а и 3б соответственно.
а)
б)
место установки шильдика с заводским номером
Рисунок 3 - Место установки шильдика с заводским номером микроскопов модификации EM-40 (а) и модификаций EM-30N+, EM-30AXN+ (б)
Программное обеспечение
Управление микроскопом осуществляется с помощью ПЭВМ с использованием специализированного программного обеспечения (далее - ПО).
Программное обеспечение предназначено для управления микроскопом, составления измерительных программ, обработки результатов измерений и не может быть использовано отдельно от микроскопа.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО:
|
Nanostation NS |
|
Номер версии (идентификационный номер) ПО
|
5.0.0 и выше 4.1.6 и выше |
Уровень защиты ПО соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | |
|
EM-40 |
EM-30N+ EM-30AXN+ | |
|
Диапазон измерений линейных размеров, мкм |
от 0,2 до 1000 | |
|
Пределы допускаемой относительной погрешности измерений линейных размеров, % |
±4 |
±6 |
|
Энергетическое разрешение энергодисперсионного спектрометра* на линии Ка марганца, эВ, не более |
129 | |
|
* - для модификации EM-30AXN+ и опционально для модификации EM-40 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
EM-40 |
EM-30N+ EM-30AXN+ | |
|
Диапазон регулировки ускоряющего напряжения, кВ |
от 1 до 30 | |
|
Шаг регулировки ускоряющего напряжения, кВ, не более |
1 | |
|
Диапазон определяемых элементов* |
от В до Cf | |
|
Пространственное разрешение, нм, не более |
5 | |
|
Максимальное электронно-оптическое увеличение, крат |
150000 | |
|
Максимальное цифровое увеличение, крат |
250000 |
150000 |
|
Диапазон перемещений предметного столика по осям X, Y, мм, не менее |
40х40 |
35х35 |
|
Диапазон перемещений предметного столика по оси Z, мм, не менее |
40 |
- |
|
Максимальный размер образца в плоскости X, Y, мм |
80 |
70 |
|
Масса, включая все комплектующие, кг, не более |
95 | |
|
Габаритные размеры основных составных частей (ширинах глубина хвысота), мм, не более: -модуль получения изображений -форвакуумный насос |
315х560х580 300х200х150 |
400х600х550 300х200х150 |
|
Потребляемая мощность, В^А, не более |
15 |
о о |
|
Напряжение питания от однофазной сети переменного тока, В |
от 207 до 253 | |
|
Условия эксплуатации:
|
от +15 до +25 от 10 до 70 | |
|
* - для модификации EM-30AXN+ и опционально для модификации EM-40 | ||
Знак утверждения типа
наносится на лицевую панель модуля получения изображений в виде наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроскоп сканирующий электронный измерительный |
EM-40 (либо EM-30N+, EM-30AXN+) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
- |
1 шт. |
Сведения о методиках (методах) измерений
приведены в документе «Микроскопы сканирующие электронные измерительные EM. Руководство по эксплуатации», раздел 4 «Измерение линейных размеров».
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерения длины в диапазоне от 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 № 2840.
Правообладатель
|
34025 |
Фирма «COXEM Co., Ltd.», Республика Корея Адрес: #201 199, Techno 2-ro (Migun Techno-World 1-cha), Yuseong-gu, Daejeon, KOREA Тел.: +82-42-861-1686, факс: +82-42-861-1689 E-mail: overseas@coxem.com Сайт: www.coxem.com |
Изготовитель
Фирма «COXEM Co., Ltd.», Республика Корея
Адрес: #201 199, Techno 2-ro (Migun Techno-World 1-cha), Yuseong-gu, Daejeon, KOREA 34025
Тел.: +82-42-861-1686, факс: +82-42-861-1689
E-mail: overseas@coxem.com
Сайт: www.coxem.com
Испытательный центр
Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума»
(АО «НИЦПВ)
Тел./Факс: (495) 935-97-77
E-mail: mail@nicpv.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.314803
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » октября 2025 г. № 2327
Лист № 1 Регистрационный № 96756-25 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные НЕМО1
Назначение средства измеренийСчетчики электрической энергии однофазные НЕМО1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты, частоты переменного тока, среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), среднеквадратических значений фазного напряжения переменного тока, хода часов, положительного и отрицательного отклонения напряжения переменного тока от номинального напряжения переменного тока, положительного и отрицательного отклонения частоты от номинального значения.
Описание средства измеренийПринцип действия счетчиков основан на вычислении действующих значений силы тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационно-измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейсы связи (в соответствии с условным обозначением), оптический порт, оснащены отключающим реле. Счетчики имеют возможность аппаратной блокировки внутреннего реле включения/отключения нагрузки. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных.
Конструктивно счетчики выполнены в пластмассовом корпусе. Конструкция счетчиков соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчиков, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчиков расположена кнопка управления режимами индикации дисплея.
Сила тока и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который
Лист № 2 Всего листов 9 выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через соответствующе интерфейсы связи, оптический порт, дополнительный блок ввода-передачи данных и выводит информацию на дисплей.
Длительность сохранения в памяти счетчиков информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 30 лет. Счетчики обеспечивают в режиме реального времени измерение и расчёт следующих параметров:
-
- активной и реактивной электроэнергии в двух направлениях (прием, отдача);
-
- среднеквадратических значений фазных напряжений переменного тока;
-
- среднеквадратических значений силы переменного тока в фазном проводе и нейтрали;
-
- небаланса фазного тока и тока в нулевом проводе;
-
- активная, реактивная и полная электрическая мощность;
-
- коэффициента электрической мощности;
-
- соотношения реактивной и активной электрической мощности;
-
- частота сети переменного тока;
-
- положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчиков.
Счетчики оснащены энергонезависимыми часами реального времени (RTC) и календарем, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.
С помощью программного обеспечения возможно осуществление настройки параметров счетчиков, а также считывание данных, при этом связь компьютера со счетчиками может осуществляться как через оптический выход, так и через интерфейсы связи. Для осуществления мер безопасности и надежности перед настройкой параметров счетчиков необходимо пройти процедуру идентификации.
Заводской номер, идентифицирующий каждый экземпляр счетчиков, наносится на переднюю панель счетчиков методом лазерной печати в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 5. Допускается незначительная вариативность цветовой гаммы корпусов счетчиков, расположения маркировки на корпусах всех модификаций, степени прозрачности клеммных крышек корпуса относительно общих видов, представленных на рисунках 2 - 5. Способ ограничения доступа к местам настройки (регулировки) - пломба со знаком поверки, пломба энергоснабжающей организации.
Структура условного обозначения модификаций счетчиков представлена на рисунке 1.
1 2 3 4 5 6
НЕМО1- х х х х х Пример записи - НЕМО1-АР1
|
Позиция |
Описание |
|
1 |
Тип счетчика: НЕМО1 |
|
2 |
Тип корпуса: А - для установки на DIN-рейку; В - для установки в щиток; С - для установки на опору ЛЭП Возможно одновременное использование букв: например, АВ - счетчик для установки на DIN-рейку с адаптером под крепление в щиток |
|
3 |
Способ передачи данных: М - Интерфейс мобильной связи: 1 - GSM/GPRS/LTE; 2 -Nb-IoT; 3 - Nb-IoT/GSM/GPRS Р - Радиоинтерфейс:
Н - RS485; У - PLC; E - Ethernet При наличии нескольких способов передачи данных допускается указывать несколько обозначений |
|
4 |
Класс точности (активная/реактивная электрическая энергия и тип подключения): Пусто - 1/2 (прямого подключения); А - 1/1 (прямого подключения) |
|
5 |
Наличие дополнительной функции: Пусто - функция измерения тока нейтрали; Е0 - без функции измерения тока нейтрали; Е2 - функция контроля энергии нейтрали |
|
6 |
Наличие реле управления нагрузкой: Пусто - присутствует; К0 - отсутствует |
Рисунок 1 - Структура условного обозначения модификаций счетчиков
Место
знака поверки
(под крышкой)
Пломба с нанесением
Место нанесения заводского номера
нанесения знака утверждения типа
Пломба энергоснабжающей организации
Рисунок 2 - Общий вид счетчиков в корпусе А (с сенсорной кнопкой) с указанием места нанесения заводского номера, знака утверждения типа, места ограничения доступа к местам настройки (регулировки)
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба с нанесением знака поверки (под крышкой)
Пломба энергоснабжающей организации
Рисунок 3 - Общий вид счетчиков в корпусе А (с механической кнопкой) с указанием места нанесения заводского номера, знака утверждения типа, места ограничения доступа к местам настройки (регулировки)
Пломба энергоснабжа ющей
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба с нанесением знака поверки (под крышкой)
Рисунок 4 - Общий вид счетчиков в корпусе В с указанием места нанесения заводского номера, знака утверждения типа, места ограничения доступа к местам настройки (регулировки)
sW
00000001
НЕМО1-СР1 2025
Место
нанесения
заводского
номера
Место
нанесения
знака
утверждения
типа
Пломба с нанесением знака поверки
Пломба энергоснабжающей организации
Рисунок 5 - Общий вид счетчиков в корпусе С с указанием места нанесения заводского номера, знака утверждения типа, места ограничения доступа к местам настройки (регулировки)
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки.
ПО является метрологически значимым.
Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные метрологически значимого ПО счетчиков приведены в таблице 1.
'аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Тинкер |
|
Номер версии (идентификационный номер) ПО, не ниже |
FW 2.0.17 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по активной энергии ГОСТ 31819.21-2012 |
1 |
|
Класс точности по реактивной энергии ГОСТ 31819.23-2012 |
1; 2 |
|
Номинальное напряжение ином, В |
230 |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,7 •ином до 1,3' ином |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±1,0 |
|
Базовый ток /б, А |
5; 10 |
|
Максимальный ток /макс, А |
60; 80;100 |
|
Стартовый ток, А:
|
тГ тГ к, О о о о о о o' о" о" |
|
Номинальное значение частоты измерительной сети счетчика, Гц |
50 |
|
Диапазон измерений частоты переменного тока,, /ном, Гц |
от 45,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Погрешность хода часов при включенном питании и при питании от встроенной батареи, с/сутки |
±5,0 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А |
от 0,05'/б до /макс |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), % |
±1,0 |
|
Диапазон измерений положительного отклонения напряжения переменного тока 5U(+), % от Ином |
от 0 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения переменного тока 5U(+), % от Ином |
±1,0 |
|
Диапазон измерений отрицательного отклонения напряжения переменного тока 6U (-), % от Ином |
от 0 до -20 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения переменного тока 5U(-), % от Ином |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения частоты (в диапазоне от -4,5 до +7,5 Гц) от номинального значения /ном, Гц |
±0,05 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Значения постоянной счетчика по активной электрической энергии, |
400, 800, 1000, 1600, |
|
имп/(кВт^ч) |
2500 |
|
Значения постоянной счетчика по реактивной электрической |
400, 800, 1000, 1600, |
|
энергии, имп/(квар^ч) |
2500 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч (кВАр^ч, кВА^ч), не менее |
0,01; 0,1; 1 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, лет, |
30 |
|
не менее | |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не более |
8 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений электрической энергии на начало суток, |
128 |
|
не менее | |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее |
254 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
5, 10, 15, 30, 60 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток, не менее |
128 |
|
Количество записей в журнале событий, не менее |
1000 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015: для модификации с индексом «А» в коде условного обозначения |
IP51 |
|
для модификации с индексом «В» в коде условного обозначения |
IP51 |
|
для модификации с индексом «С» в коде условного обозначения |
IP54 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
9600,115200, 1000000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: для модификации с индексом «А» в коде условного обозначения |
125,0Х66,0Х65,0 |
|
для модификации с индексом «В» в коде условного обозначения |
220,0x125,0x75,5 |
|
для модификации с индексом «С» в коде условного обозначения |
179,0x147,0x83,2 |
|
Рабочие условия измерений: температура окружающей среды, °С |
от -45 до +70 |
|
относительная влажность воздуха при температуре +25 °C, % |
до 95 |
|
атмосферное давление, кПа |
от 96 до 104 |
|
Масса, кг, не более: для модификации с индексом «А» в коде условного обозначения |
0,5 |
|
для модификации с индексом «В» в коде условного обозначения |
1,0 |
|
для модификации с индексом «С» в коде условного обозначения |
1,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
35 |
|
Средняя наработка на отказ, ч |
350000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный |
НЕМО 1 |
1 шт. |
|
Руководство по эксплуатации (корпус «А») |
10847140.411152.002 РЭ |
1 экз. |
|
Руководство по эксплуатации (корпуса «В» и «С») |
10847140.411152.012 РЭ |
1 экз. |
|
Паспорт |
10847140.411152.002 ПС |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 1.2 «Принцип действия» документов 10847140.411152.002 РЭ «Счетчики электрической энергии НЕМО1. Руководство по эксплуатации (корпус «А»)» и 10847140.411152.012 РЭ «Счетчики электрической энергии НЕМО1. Руководство по эксплуатации (корпуса «В» и «С»)».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 6.12, п. 6.13;
ТУ 26.51.63-002-10847140-2025 «Счетчики электрической энергии однофазные НЕМО1. Технические условия».
Правообладатель
Общество с ограниченной ответственностью Конструкторское Бюро «Зикслинк»
(ООО КБ «Зикслинк»)
ИНН 4007017931
Адрес юридического лица: 249192, Калужская обл., р-н Жуковский, г. Жуков, ул. Юбилейная, д. 8а
Изготовитель
Общество с ограниченной ответственностью Конструкторское Бюро «Зикслинк»
(ООО КБ «Зикслинк»)
ИНН 4007017931
Адрес: 249192, Калужская обл., р-н Жуковский, г. Жуков, ул. Юбилейная, д. 8а
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, Россия, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.314490
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » окзяКрк 2025 г. № 2327
Лист № 1
Всего листов 4
Регистрационный № 96757-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ленты измерительные Л5Н3
Назначение средства измерений
Ленты измерительные Л5Н3 (далее - ленты) предназначены для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Описание средства измерений
Принцип действия лент основан на сравнивании измеряемого размера со шкалой ленты.
К лентам измерительным данного типа относятся ленты измерительные Л5Н3 зав. № 1934, зав. № 1935.
Каждая из лент измерительных Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне. На обоих концах ленты закреплены вытяжные кольца.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом лазерной гравировки на конце ленты.
Общий вид лент и место нанесения заводского номера представлены на рисунке 1.
Л5НЗ зав. № 1935
Место нанесения заводского номера
Место
нанесения
заводского
номера
Л5113зав. № 1934
Л5113 зав. № 1934
Рисунок 1 - Общий вид лент и место нанесения заводского номера
Пломбирование лент не предусмотрено.
Нанесение знака поверки на ленты не предусмотрено.
Метрологические и технические характеристики
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы, м |
5 |
|
Цена деления шкалы, мм |
1 |
|
Диапазон измерений длины, м |
от 0,001 до 5 |
|
Допускаемое отклонение действительной длины | |
|
интервала шкалы от номинального значения при температуре окружающей среды 20 °С, мм: | |
|
- миллиметрового; |
± 0,1 |
|
- сантиметрового; |
± 0,2 |
|
- дециметрового и метрового; |
± 0,3 |
|
5 м |
± 0,5 |
|
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м |
± (10 + 10 • L) |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина ленты измерительной, мм |
16 ± 0,2 |
|
Толщина ленты измерительной, мм |
от 0,20 до 0,25 |
|
Ширина штриха ленты измерительной, мм |
0,20 ± 0,05 |
|
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более |
30' |
|
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более |
0,5 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации:
|
от +17 до +23 60±20 |
|
Средний срок службы, лет, не менее |
2 |
Знак утверждения типа
наносят на титульный лист «Паспорта» типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Лента измерительная |
Л5Н3 |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Методика поверки |
- |
1 шт. |
Сведения о методиках (методах) измерений приведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л5Н3.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
Правообладатель
Закрытое акционерное общество «Опика»
(ЗАО «Опика»)
Адрес: 222310, Республика Беларусь, г. Молодечно, ул. В. Гостинец, 143 «А»
Телефон: +375 176 500-543
E-mail: opika@opika.by
Изготовитель
Закрытое акционерное общество «Опика»
(ЗАО «Опика»)
Адрес: 222310, Республика Беларусь, г. Молодечно, ул. В. Гостинец, 143 «А»
Телефон: +375 176 500-543
E-mail: opika@opika.by
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области»
(ФБУ «Ростовский ЦСМ»)
Адрес: 344000, Ростовская область, г. Ростов-на-Дону, пр. Соколова, 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail: info@rostcsm.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30042-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » октября 2025 г. № 2327
Лист № 1 Регистрационный № 96758-25 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерник металлический технический 1-го класса Г4-ВИЦ-250
Назначение средства измерений
Мерник металлический технический 1-го класса Г4-ВИЦ-250 (далее - мерник) предназначен для измерений объема жидкости.
Описание средства измерений
Принцип действия мерника основан на заполнении или сливе из него жидкости и предназначен для измерения жидкости в объёме полной вместимости.
Мерник состоит из стального резервуара с эллиптическими днищами, имеющего форму цилиндра, установленного на опоры в горизонтальном положении при помощи отвеса. Угол наклона к горизонтальной плоскости составляет не менее 3°, что обеспечивает полный слив измеряемой жидкости. Мерники имеют вертикальную горловину, закрытую герметичной крышкой, оборудованную устройством для сообщения внутренней полости мерника с атмосферой, патрубками наливной и переливной трубы и двумя смотровыми окнами, диаметрально расположенными друг против друга. На переднем смотровом окне горловины укреплена шкальная пластина с отметкой номинальной вместимости. Наливная труба горловины служит для налива жидкости, а переливная труба для поддержания уровня жидкости на отметке, соответствующей номинальной вместимости.
Мерник имеет краны для отбора проб. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.
Заводской номер нанесен на маркировочную табличку методом фотопечати.
К данному типу относится мерник металлический технический 1-го класса Г4-ВИЦ-250 с заводским номером 1135.
Общий вид мерника и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид мерника металлического технического 1-го класса Г4-ВИЦ-250 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера
Знак поверки наносится методом давления на пломбы, обозначенные белыми стрелками на рисунке 1:
-пломба, ограничивающая доступ к крану сливному;
-пломба, ограничивающая доступ к смотровым окнам;
-пломба, ограничивающая доступ к люку горловины;
-пломба, ограничивающая доступ к переливной трубе.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
2500 |
|
Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % |
±0,2 |
|
Класс по ГОСТ 8.633-2013 |
1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
2840 |
|
- ширина |
1200 |
|
- высота |
3580 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от + 10 до + 30 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 96 до 104 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический технический 1-го класса |
Г4-ВИЦ-250 |
1 шт. |
|
Паспорт |
- |
1 шт. |
Сведения о методиках (методах) измерений приведены в разделе 3 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 2356 от 26.09.2022г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель
Закрытое Акционерное Общество «Кубанская лоза»
(ЗАО «Кубанская лоза»)
ИНН 2352036147
Юридический адрес: 353523, Краснодарский край, Темрюкский район,
ст. Ахтанизовская, ул. 8 Марта, 9
Телефон: 8 (86148) 68485
E-mail: secr@kloza.ru
Изготовитель
«Смелянский машиностроительный завод», Украина
Адрес: 20700, Украина, Черкасская обл., г. Смела, ул. Независимости, д. 67
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » (^к_^бря 2025 г. № 2327
Лист № 1 Регистрационный № 96759-25 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерник металлический технический 1-го класса К7-ВМА
Назначение средства измерений
Мерник металлический технический 1-го класса К7-ВМА (далее - мерник) предназначен для измерений объема жидкости.
Описание средства измерений
Принцип действия мерника основан на заполнении или сливе из него жидкости. Уровень наполнения мерника соответствует определенному объему жидкости.
Мерник представляет собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и плоской съемной крышкой, установленного на опоры в вертикальном положении при помощи отвеса. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. Мерник имеет краны для отбора проб. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.
Заводской номер нанесен на маркировочную табличку методом фотопечати.
К данному типу относится мерник металлический технический 1-го класса К7-ВМА с заводским номером 4814.
Общий вид мерника и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид мерника металлического технического 1-го класса К7-ВМА и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера
Знак поверки наносится методом давления на пломбы, обозначенные белыми стрелками на рисунке 1:
-пломба, ограничивающая доступ к крану сливному;
-пломба, ограничивающая доступ к смотровым окнам;
-пломба, ограничивающая доступ к люку горловины;
-пломба, ограничивающая доступ к переливной трубе.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
750 |
|
Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % |
±0,2 |
|
Класс по ГОСТ 8.633-2013 |
1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- диаметр |
700 |
|
- высота |
3200 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от + 10 до + 30 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 96 до 104 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический технический 1-го класса |
К7-ВМА |
1 шт. |
|
Паспорт |
1 шт. |
Сведения о методиках (методах) измерений приведены в разделе 3 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 2356 от 26.09.2022г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель
Закрытое Акционерное Общество «Кубанская лоза»
(ЗАО «Кубанская лоза»)
ИНН 2352036147
Юридический адрес: 353523, Краснодарский край, Темрюкский район, ст. Ахтанизовская, ул. 8 Марта, 9
Телефон: 8 (86148) 68485
E-mail: secr@kloza.ru
Изготовитель
«Смелянский машиностроительный завод», Украина
Адрес: 20700, Украина, Черкасская обл., г. Смела, ул. Независимости, д. 67
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «__ » октября 2025 г. № _32 7
Лист № 1 Регистрационный № 96760-25 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля изоляции СКИ-01
Назначение средства измерений
Системы контроля изоляции СКИ-01 (далее - СКИ) предназначены для определения полного сопротивления изоляции и сопротивлений изоляции полюсов сети и измерений (вычисления) сопротивлений изоляции присоединений.
Описание средства измерений
СКИ состоят из блока контроля и управления (далее - БКУ), выполненного в металлическом корпусе черного цвета, блока индикации (далее - БИ), представляющего собой сенсорный панельный контроллер или ПК, и комплекта датчиков дифференциального тока цифровых (далее - ДДТЦИ). БИ поставляется опционально и может представлять собой любое устройство вывода информации (сенсорный панельный контроллер или ПК). БКУ является основным блоком СКИ, выполняющим функцию контроля напряжения и сопротивления изоляции основной сети, сбора и обработки информации ДДТЦИ, подключению к ПК верхнего уровня. На лицевой панели БКУ расположены световые индикаторы (светодиоды) для отображения режимов работы, результатов контроля сопротивления изоляции основной сети и присоединений, аварийных сигналов.. На боковых и нижней панелях БКУ расположены разъемы для подключения питания, измерений напряжения контролируемой сети, цифровые интерфейсы RS-485, CAN. Питание СКИ осуществляется от контролируемой сети постоянного тока.
СКИ предназначены для контроля изоляции каждого полюса относительно «земли» сети постоянного тока в целом, определения фидера с поврежденной изоляцией без отключения потребителей от сети.
Принцип действия СКИ основан на измерении напряжения постоянного тока и силы постоянного тока, протекающего через БКУ и ДДТЦИ, с последущим вычислением сопротивлений изоляции каждого полюса сети оперативного постоянного тока относительно «земли» и изоляции присоединений. Для измерения сопротивлении изоляции на присоединениях используется информация с ДДТЦИ, которая передается в цифровом виде (RS-485 Modbus RTU) по электрической сети передачи данных непосредственно в БКУ для обработки с последующей передачей информации к ПК верхнего уровня.
К данному типу средства измерений относятся СКИ, изготавливаемые в модификации СКИ-01-200-УХЛ4, где СКИ - система контроля изоляции, 01 - обозначение модификации, 200 - напряжение полюсов, УХЛ4 - вид климатического исполнения и категории размещения по ГОСТ 15150. В состав СКИ входят ДДТЦИ-02-90, ДДТЦИ-02-40 и ДДТЦИ-02-20.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид СКИ представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на лицевую панель БКУ в месте, указанном на рисунке 2. Заводские номера ДДТЦИ в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на лицевую панель ДДТЦИ в месте, указанном на рисунке 3.
Место нанесения заводского номера СКИ представлено на рисунке 2. Место нанесения заводского номера ДДТЦИ представлено на рисунке 3. Место пломбирования от несанкционированного доступа представлено на рисунке 4.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид СКИ,
где 1 - БКУ, 2 - ДДТЦИ-02-90, 3 - ДДТЦИ-02-40, 4 - ДДТЦИ-02-20
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера СКИ
ДДГЦИ 02-40
РИМ 411010 ОС
ДДЩ/-С2-»:
Место нанесения заводского номера
Рисунок 3 - Место нанесения заводского номера ДДТЦИ
Рисунок 4 - Место пломбирования от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) СКИ и ДДТЦИ является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики СКИ нормированы с учетом ПО.
Уровень защиты ПО устройства «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО СКИ-01 |
SKI BKU.hex |
|
Номер версии (идентификационный номер ПО) СКИ-01, не ниже |
v110 |
|
Идентификационное наименование ПО ДДТЦИ |
SKI DDTCI.hex |
|
Номер версии (идентификационный номер ПО) ДДТЦИ, не ниже |
v111 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемого полного сопротивления изоляции и сопротивлений изоляции полюсов сети, кОм |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности определения полного сопротивления изоляции и сопротивлений изоляции полюсов сети, %
|
±5 ±10 не нормируется |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений (вычисления) сопротивлений изоляции присоединений, кОм |
от 10 до 150 |
|
Пределы допускаемой относительной погрешности измерений полного сопротивления изоляции присоединений, %
|
±10 ±20 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон напряжения питания и контролируемой сети постоянного тока, В |
от 85 до 260 |
|
Габаритные размеры(длинахширинахвысота), мм, не более: - БКУ |
193х192х50 |
|
- ДДТЦИ-02-90 |
155x121x23 |
|
- ДДТЦИ-02-40 |
115х80х23 |
|
- ДДТЦИ-02-20 |
85x75x18 |
|
Масса, кг, не более: - БКУ |
1,1 |
|
- ДДТЦИ-02-90 |
0,25 |
|
- ДДТЦИ-02-40 |
0,15 |
|
- ДДТЦИ-02-20 |
0,1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +1 до +40 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
130000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель БКУ в месте, указанном на рисунке 1, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Система контроля изоляции СКИ-01 в составе: - блока контроля и управления |
1 | |
|
- датчик дифференциального тока цифровой |
ДДТЦИ-02-20 |
1* |
|
- датчик дифференциального тока цифровой |
ДДТЦИ-02-40 |
1* |
|
- датчик дифференциального тока цифровой |
ДДТЦИ-02-90 |
1* |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
ТРПМ.411218.006-01 РЭ |
1 |
|
Примечание: * количество определяется исходя из заказа | ||
Сведения о методиках (методах) измерений
приведены в пункте 1.1.4 «Устройство и работа» руководства по эксплуатации ТРПМ.411218.006 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Система контроля изоляции СКИ-01-ХХ-ХХ. Технические условия.
ТРПМ.411218.006 ТУ.
Правообладатель
Акционерное общество «Завод «Инвертор»
(АО «Завод «Инвертор»)
ИНН 5609003039
Юридический адрес: 460961, Оренбургская область, г. Оренбург, проезд Автоматики, д.8 Телефон: 8 (3532) 48-24-48
E-mail: info@sbp-invertor.ru
Web-сайт: www.sbp-invertor.ru
Изготовитель
Акционерное общество «Завод «Инвертор»
(АО «Завод «Инвертор»)
ИНН 5609003039
Адрес: 460961, Оренбургская область, г. Оренбург, проезд Автоматики, д.8 Телефон: 8 (3532) 48-24-48
E-mail: info@sbp-invertor.ru
Web-сайт: www.sbp-invertor.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » октября 2025 г. № 2327
Лист № 1 Регистрационный № 96761-25 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые 2xPT100B4L-5-68450BB2069A
Назначение средства измерений
Термопреобразователи сопротивления платиновые 2xPT100B4L-5-68450-BB2069A (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры смазочного масла в модуле жидкого топлива и температуры жидкости в расширительном баке в составе паротурбинной установки с паровой турбиной серии SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Описание средства измерений
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления платинового чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи состоят из измерительной вставки и защитной арматуры, соединенной с защитной головкой из алюминиевого сплава. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой. Внутри трубки размещены два ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь.
Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная.
К термопреобразователям данного типа относятся термопреобразователи сопротивления платиновые 2xPT100B4L-5-68450-BB2069A с заводскими номерами: 7001072622-00070-01, 7001072622-00070-02, 7001072622-00070-03, 7001072622-00070-04.
Заводской номер ТС в виде обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную к ТС, типографским способом.
Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1. Фотография этикетки одного из ТС приведена на рисунке 2.
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Рисунок 2 - Фотография этикетки ТС
Конструкция ТС не предусматривает нанесение знака поверки на средство измерений. Пломбирование ТС не предусмотрено.
Метрологические и технические характеристики
Метрологические и технические характеристики ТС приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С - зав. № 7001072622-00070-01 |
от 0 до +300 |
|
- зав. № 7001072622-00070-02, 7001072622-00070-03, 7001072622-00070 04 |
от 0 до +100 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент ТС а , °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Допуск по ГОСТ 6651-2009, °С ф| - абсолютное значение температуры, °С, без учета знака) |
±(0,3+0,005-|г|) |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Диаметр монтажной части ТС, мм |
10 |
|
Длина монтажной части ТС, мм
|
200 300 |
|
Рабочие условия эксплуатации:
|
от -40 до +85 95 |
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Комплектность средства измерений
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
2XPT100B4L-5-68450- |
4 шт. |
|
платиновый |
BB2069A | |
|
Паспорт (на русском языке) |
- |
4 экз. |
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
Правообладатель
Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия
Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort
Тел.: +49 (0) 2841-92135-0
Web-сайт: www.dittmer-temperatur.de
E-mail: team@tematec.de
Изготовитель
Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия
Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort
Тел.: +49 (0) 2841-92135-0
Web-сайт: www.dittmer-temperatur.de
E-mail: team@tematec.de
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
