№1491 от 21.07.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 463774
Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока, ГЭТ 152-2023 (ФГУП "ВНИИМ им. Д.И.Менделеева")
Приказы по основной деятельности по агентству Вн. Приказ № 1491 от 21.07.2023
УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «21» июля 2023 г. № 1491
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТОВ ПРЕОБРАЗОВАНИЯ СИЛЫ ЭЛЕКТРИЧЕСКОГО ТОКА
1. Область применения-
1.1. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока (далее - ГПС) распространяется на измерительные преобразователи электрического тока с аналоговым и цифровым выходом и устанавливает назначение государственного первичного эталона единиц коэффициентов преобразования силы электрического тока (безразмерная единица - А/А, размерная единица -В/А) и угла фазового сдвига тока (радиан), комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики государственного первичного эталона и порядок передачи единиц коэффициентов преобразования силы электрического тока и угла фазового сдвига тока от государственного первичного эталона при помощи рабочих эталонов средствам измерений с указанием погрешности и основных методов передачи единиц.
-
1.2. По приказу Федерального агентства по техническому регулированию и метрологии от 21 марта 2023 г. № 608 «Об утверждении Государственного первичного эталона единиц коэффициентов преобразования силы электрического тока» Государственный первичный эталон зарегистрирован под номером ГЭТ 152-2023 (далее - ГЭТ 152-2023). Согласно паспорту, в состав ГЭТ 152-2023 входят:
эталонная установка синусоидального тока промышленной частоты;
эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц;
эталонная установка большого постоянного тока до 1000 А; эталонная установка большого постоянного тока до 10000 А.
-
1.3. В соответствии с составом ГЭТ 152-2023 ГПС состоит из двух частей: Часть 1. Государственная поверочная схема для средств измерений
коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока (Приложение А);
Часть 2. Государственная поверочная схема для средств измерений коэффициентов преобразования силы постоянного электрического тока (Приложение Б).
2. Нормативные ссылкиВ настоящей ГПС использованы ссылки на следующие документы1:
Приказ Федерального агентства по техническому регулированию и метрологии от 21 марта 2023 г. № 608 «Об утверждении Государственного первичного эталона единиц коэффициентов преобразования силы электрического тока»;
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока» (далее - Приложение № 3456);
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10’1 до 1406 Гц» (далее - Приложение № 668);
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы» (далее - Приложение № 3457);
ГОСТ 7746-2015. Межгосударственный стандарт. Трансформаторы тока. Общие технические условия (далее - ГОСТ 7746-2015);
ГОСТ 23624-2001. Межгосударственный стандарт. Трансформаторы тока измерительные лабораторные. Общие технические условия (далее - ГОСТ 23624-2001).
3. Термины и определенияВ настоящей ГПС применяют следующие термины с соответствующими определениями:
Термин Определение
Преобразователь тока - измерительное устройство для преобразования измерительный электрического тока в сигнал переменного
или постоянного тока или напряжения, либо в цифровой сигнал;
Трансформатор тока - измерительный преобразователь тока измерительный электромагнитного типа для масштабного
преобразования переменного электрического тока2;
Шунт - резистивный четырехзажимный измерительный
преобразователь электрического тока, для которого нормированы номинальный ток и соответствующее ему падение напряжения на потенциальных зажимах3 4;
Коэффициент преобразования
- отношение
величины, характеризующей
выходной сигнал измерительного
преобразователя, к величине на его входе4;
Коэффициент масштабного преобразования синусоидального
(МПСТ)
тока
векторная величина, модуль которой -безразмерная величина, выражаемая указанием номинальных значений силы первичного и вторичного токов (собственно
«коэффициент», в А/А), а номинальный угол фазового сдвига тока равен нулю;
Токовая погрешность измерительного трансформатора тока (Aof)
относительная разность между коэффициентом МПСТ и номинальным значением этого коэффициента (за опорное значение принимают коэффициент МПСТ эталонного
трансформатора);
Угловая погрешность измерительного преобразователя тока (As)
фазовый сдвиг вторичного тока (напряжения) относительно первичного тока (за опорное значение принимают фазу вторичного тока (напряжения) эталонного преобразователя);
Промышленная частота
- номинальное значение частоты напряжения электропитания в электрической сети, равное 50 (60) Гц;
Прибор сравнения
- компаратор, предназначенный для сличения измерительных трансформаторов тока.
Сокращение |
Обозначение |
МПСТ НСП СКО |
|
применять его в качестве меры электрического сопротивления (метрологическая дуальность преобразователей). Коэффициент преобразования шунта может быть нормирован в омах (Ом).
4 Примечание - допускается использовать обратное отношение (связано с удобством или традицией)
-
5. Часть 1. Государственная поверочная схема для средств измерений коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока
-
5.1. Государственный первичный эталон. Эталонная установка синусоидального тока промышленной частоты и эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц
-
5.1.1. Государственный первичный эталон, в части эталонных установок синусоидального тока, предназначен:
-
-
а) для воспроизведения и хранения единиц коэффициента и угла фазового сдвига МПСТ в диапазоне частот от 40 до 2500 Гц измерительных преобразователей;
б) для передачи единиц коэффициента и угла фазового сдвига МПСТ непосредственно или при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.
-
5.1.2. Эталонная установка синусоидального тока промышленной частоты состоит из комплекса следующих технических средств:
а) набор магнитных компараторов тока;
б) измерительная установка (приборы сравнения);
в) вспомогательное оборудование (источники синусоидального тока);
г) эталоны сравнения.
-
5.1.2.1. Диапазон номинальных значений коэффициента МПСТ, (0,5 - 5404) А
в котором воспроизводится единица, составляет 1; 5 А (от 0,1 до 50000).
Номинальное значение угла фазового сдвига МПСТ, при котором воспроизводится единица, составляет 0 рад.
Диапазон номинальных значений первичного тока эталонной установки составляет от 0,5 до 5404 А.
Номинальные значения вторичного тока составляют 1 и 5 А.
Номинальное значение частоты 50 Гц.
-
5.1.2.2. Государственный первичный эталон, в части эталонной установки синусоидального тока промышленной частоты, обеспечивает воспроизведение:
-
5.1.2.2.1. Единицы коэффициента МПСТ со следующими
-
метрологическими характеристиками:
среднее квадратическое отклонение результата измерений, S0f,
при 10 независимых измерениях НСП (Р = 0,95), ©Of стандартная неопределенность: |
(0,5_1)-10-6; (5-15)-10-6; |
оцененная по типу А, uA(0f) оцененная по типу В, ив<01) нестабильность за год, vof 5.1.2.2.2. Единицы угла фазового сдвига |
(0,5_1)-10-6; (1,8-6,9)-10-6; (1-2)-10-6. МПСТ со следующими |
метрологическими характеристиками:
среднее квадратическое отклонение результата измерений, S§, при 10 независимых измерениях (0,5-1)40-6 рад;
НСП (Р = 0,95), 08
(5-15)40-6 рад;
(О,5—1)Л0’6 рад; (1,8-6,9)Л0-6 рад;
(1—2)^10_6 рад.
стандартная неопределенность: оцененная по типу А типа А, uA(8) оцененная по типу В, ив(8) нестабильность за год, V8
-
5.1.3. Эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц состоит из комплекса следующих технических средств:
компаратор тока;
измерительная установка (приборы сравнения);
вспомогательное оборудование (источники синусоидального тока, усилитель мощности, генератор);
эталон сравнения.
-
5.1.3.1. Диапазон номинальных значений коэффициента МПСТ,
(1 - Г103) А
в котором воспроизводится единица, составляет 5 А (от 0,2 до 200).
Номинальное значение угла фазового сдвига МПСТ, при котором воспроизводится единица, составляет 0 рад.
Диапазон номинальных значений первичного тока эталонной установки составляет от 1 до 1000 А.
Номинальные значения вторичного тока составляют 5 А.
Диапазон номинальных значений частоты от 40 до 2500 Гц.
-
5.1.3.2. Государственный первичный эталон, в части эталонной установки синусоидального тока в диапазоне частот от 40 до 2500 Гц, обеспечивает воспроизведение:
-
5.1.3.2.1. Единицы коэффициента МПСТ со следующими
-
метрологическими характеристиками:
среднее квадратическое отклонение результата измерений, Sof,
при 10 независимых измерениях НСП (Р = 0,95), 0OF стандартная неопределенность: |
(1-3)Л0-5; (1,2-4>10-5; |
оцененная по типу А, UA(Of) оцененная по типу В, ив(01) нестабильность за год, vof 5.1.3.2.2. Единицы угла фазового сдвига |
(1-3)Л0-5; (0,7-2>10-5; (1-2)40-5. МПСТ со следующими |
метрологическими характеристиками:
среднее квадратическое отклонение результата измерений, S8,
при 10 независимых измерениях НСП (Р = 0,95), 08 стандартная неопределенность: |
(1—3>10-5 рад; (1,2-4\10-5 рад; |
оцененная по типу А типа А, ua(8) оцененная по типу В, иВ(8) нестабильность за год, V8 |
(1—3>10-5 рад; (0,7—2\10-5 рад; (1-2)40-5 рад. |
5.1.4. Передача единиц коэффициента и угла фазового сдвига МПСТ от государственного первичного эталона вторичным, рабочим эталонам и средствам измерений осуществляется сличением при помощи компаратора,
в качестве которого применяется прибор сравнения, входящий в состав государственного первичного эталона.
5.2. Эталоны сравнения-
5.2.1. В качестве эталона сравнения из состава эталонной установки синусоидального тока промышленной частоты применяют набор трансформаторов тока и каскадов из них с диапазоном номинальных значений первичного тока от 0,5 до 5-104 А и номинальными значениями вторичного тока 1 и 5 А.
-
5.2.1.1. Значения СКО результатов сличения Ssof (по коэффициенту МПСТ) и Ssa (по углу фазового сдвига МПСТ) эталона сравнения с государственным первичным эталоном составляют (0,5-2)40_6 и (0,5-2)40_6 рад.
-
5.2.1.2. Нестабильность эталона сравнения, vof (по коэффициенту МПСТ) и vg (по углу фазового сдвига МПСТ) за год составляют (2-3)40_6 и (2-3)4 0-6 рад.
-
-
5.2.2. В качестве эталона сравнения из состава эталонной установки синусоидального тока в диапазоне частот от 40 до 2500 Гц применяют трансформатор тока с диапазоном номинальных значений первичного тока от 5 до 1403 А и номинальным значением вторичного тока 5 А.
-
5.2.2.1. Значения СКО результатов сличения Ssof (по коэффициенту МПСТ) и Ssa (по углу фазового сдвига МПСТ) эталона сравнения с государственным первичным эталоном составляют (2-6)40-5 и (2-6)^10"5 рад.
-
5.2.2.2. Нестабильность эталона сравнения, vof (по коэффициенту МПСТ) и vg (по углу фазового сдвига МПСТ) за год составляют (2-4)40-5 и (2-4/10-5 рад.
-
-
5.2.3. Эталон сравнения применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ от государственного первичного эталона при проведении международных сличений.
-
5.2.4. Значения СКО результатов сличения, Sesof (по коэффициенту МПСТ) и Sssa (по углу фазового сдвига МПСТ), при передаче единиц, обусловленные влиянием погрешностей метода и средств измерений, составляют (0,5 2)^10 6 и (0,5- 2)40_6 рад.
-
5.3.1. В качестве вторичного эталона используют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5404 А и номинальными значениями вторичного тока 1 и 5 А.
-
5.3.2. Для масштабных преобразователей тока средние квадратические отклонения суммарной погрешности SsOf (по коэффициенту МПСТ) и Ssg, (по углу фазового сдвига МПСТ) составляют соответственно (5-30)40_6 и (5-30)4 0-6 рад.
Нестабильность вторичного эталона5, vof (по коэффициенту МПСТ) и vg (по углу фазового сдвига МПСТ) за год составляют (2—3)^10_6 и (2-3)-10-6 рад.
-
5.3.3. Масштабные преобразователи тока применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ рабочим эталонам первого разряда и средствам измерений (классы точности 0,01 и 0,02 по ГОСТ 23624) сличением при помощи компаратора.
-
5.4.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют амперметры, мультиметры второго разряда в соответствии с Приложением № 668, меры электрического сопротивления переменного тока первого, второго и третьего разрядов и измерительные и электронные шунты переменного тока, аттестованные в качестве вторичного эталона, в соответствии с Приложением № 3456.
-
5.4.2. Амперметры, мультиметры второго разряда применяют совместно с рабочими эталонами МПСТ второго разряда для передачи единиц трансформаторам тока (каскадам из них), а также измерительным преобразователям переменного тока методом косвенных измерений.
-
5.4.3. Меры электрического сопротивления переменного тока первого, второго и третьего разрядов применяют для передачи единиц рабочим эталонам первого разряда методом сличения при помощи компаратора.
-
5.4.4. Измерительные и электронные шунты переменного тока, аттестованные в качестве вторичного эталона, применяют для передачи единиц рабочим эталонам первого и второго разрядов и измерительным и электронным шунтам переменного тока с пределами допускаемых относительных погрешностей Ао от 0,03 % до 1 % сличением при помощи компаратора.
-
5.5.1. Рабочие эталоны первого разряда
-
5.5.1.1. В качестве рабочих эталонов первого разряда применяют
масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5404 А и номинальными значениями вторичного тока 1, 2 и 5 А промышленной частоты, масштабные
преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 1 до 1403 А и номинальными значениями вторичного тока 1, 2 и 5 А в диапазоне частот от 40 до 2500 Гц, а также измерительные и электронные шунты переменного тока с номинальными значениями сопротивления от 10 мОм до 1 кОм в диапазоне тока от 1-10-3 до 3402 А и диапазоне частот от 20 Гц до 100 кГц.
-
5.5.1.2. Пределы допускаемых относительной токовой Aof и абсолютной угловой Ад погрешностей рабочих эталонов МПСТ первого разряда промышленной частоты составляют от 0,005 % до 0,08 % и от 0,05^10"3 до 1,8-10’3 рад.
Пределы допускаемых относительных погрешностей Ао измерительных и электронных шунтов переменного тока первого разряда составляют от 0,02 % до 0,1 %.
Пределы допускаемых относительной токовой Aof и абсолютной угловой Ад погрешностей рабочих эталонов МПСТ первого разряда в диапазоне частот от 40 до 2500 Гц составляют от 0,01 %^до 0,08 % и от 0,0540_3 до 1,840_3 рад.
-
5.5.1.3. Рабочие эталоны первого разряда применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ рабочим эталонам второго разряда сличением при помощи компаратора, в качестве которого применяется прибор сравнения.
Рабочие эталоны первого разряда применяют для передачи единиц трансформаторам тока классов точности от 0,02 до 0,1 (ГОСТ 7746-2о15, ГОСТ 23624-2оо1), измерительным преобразователям переменного тока с пределами допускаемых относительных токовых погрешностей Aof от 0,1 % до 1о %, а также совместно с измерительными и электронными шунтами переменного тока первого разряда для передачи единиц измерительным и электронным шунтам переменного тока с пределами допускаемых относительных токовых погрешностей Aof от 0,03 % до 1 % сличением при помощи компаратора.
Рабочие эталоны первого разряда совместно с измерительными и электронными шунтами переменного тока первого разряда применяют для передачи единиц трансформаторам тока в диапазоне частот от 20 Гц до 10 кГц, измерительным преобразователям переменного тока в диапазоне частот от 20 Гц до 100 кГц и шунтам переменного тока частотой 50 (60) Гц (классы точности от 0,2 до 5) методом косвенных измерений.
-
5.5.1.4. Отношение суммы предела допускаемой погрешности рабочего эталона первого разряда и предела допускаемой погрешности прибора сравнения для каждого значения тока, при котором проводится передача единиц, к пределу допускаемой погрешности рабочих эталонов второго разряда или средств измерений должно быть не более 1/3.
-
5.5.2. Рабочие эталоны второго разряда
-
5.5.2.1. В качестве рабочих эталонов второго разряда применяют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5404 А и номинальными значениями вторичного тока 1, 2 и 5 А промышленной частоты, масштабные
преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 1 до 1404 А и номинальными значениями вторичного тока 1, 2 и 5 А в диапазоне частот от 40 до 2500 Гц, измерительные преобразователи тока с диапазоном номинальных значений первичного тока от 1 до 3405 А в диапазоне частот от 40 до 2500 Гц, а также измерительные и электронные шунты переменного тока с номинальными значениями сопротивления от 1 мОм до 1 кОм в диапазоне тока от 1^10"3 до 3402 А и диапазоне частот от 20 Гц до 100 кГц.
-
5.5.2.2. Пределы допускаемых относительной токовой Aof и абсолютной угловой Дд погрешностей рабочих эталонов МПСТ второго разряда составляют от 0,03 % до 0,8 % и от 4^10-4 до 1-10-2 рад.
Пределы допускаемых относительных погрешностей До измерительных и электронных шунтов переменного тока второго разряда составляют от 0,1 % до 0,2 %.
-
5.5.2.3. Рабочие эталоны второго разряда применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ трансформаторам тока классов точности от 0,01 до 10 (ГОСТ 7746-2015, ГОСТ 23624-2oo1) и измерительным преобразователям переменного тока с пределами допускаемых относительных токовых погрешностей Д^ от 0,1 % до 10 % сличением при помощи компаратора, в качестве которого применяется прибор сравнения и совместно с амперметрами, мультиметрами второго разряда методом косвенных измерений для передачи единиц коэффициента и угла фазового сдвига МПСТ трансформаторам тока классов точности от 3 до 10 по ГОСТ 7746-2o15, а также измерительным преобразователям переменного тока (включая клещи электроизмерительные) с пределами допускаемых относительных токовых погрешностей Дм от 0,1 % до 10 %.
Измерительные и электронные шунты переменного тока второго разряда применяют для передачи единиц измерительным и электронным шунтам переменного тока с пределами допускаемых относительных погрешностей До от 0,5 % до 1 % сличением при помощи компаратора.
-
5.5.2.4. Отношение суммы предела допускаемой погрешности рабочего эталона второго разряда и предела допускаемой погрешности прибора сравнения для каждого значения тока, при котором проводится передача единиц, к пределу допускаемой погрешности средств измерений должно быть не более 1/3.
-
5.6.1. В качестве средств измерений синусоидального тока применяют:
а) трансформаторы тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5404 А и номинальными значениями вторичного тока 1, 2 и 5 А с номинальной частотой 50 (60) Гц, а также трансформаторы тока с диапазоном номинальных значений первичного тока от 1 до 3404 А для работы на частотах в диапазоне от 20 Гц до 10 кГц;
б) шунты переменного тока промышленной частоты 50 (6о) Гц в диапазоне номинальных значений тока от 1-10’1 до 3404 А с номинальными значениями сопротивления от 0,01 до 300 мОм;
в) измерительные и электронные шунты переменного тока для частот от 20 Гц до 100 кГц в диапазоне тока от 1^10"3 до 3402 А с номинальными значениями сопротивления от 1 мОм до 1 кОм;
г) измерительные преобразователи переменного тока (в том числе клещи электроизмерительные) в диапазоне тока от 1 до 3405 А в диапазоне частот от 20 Гц до 100 кГц.
-
5.6.2. Классы точности средств измерений составляют от 0,01 до 10.
-
5.6.3. Пределы допускаемых относительных токовых Aof погрешностей измерительных преобразователей переменного тока составляют от 0,1 % до 10 %.
-
5.6.4. Пределы допускаемых относительных погрешностей Ао измерительных и электронных шунтов переменного тока составляют от 0,03 % до 1 %.
-

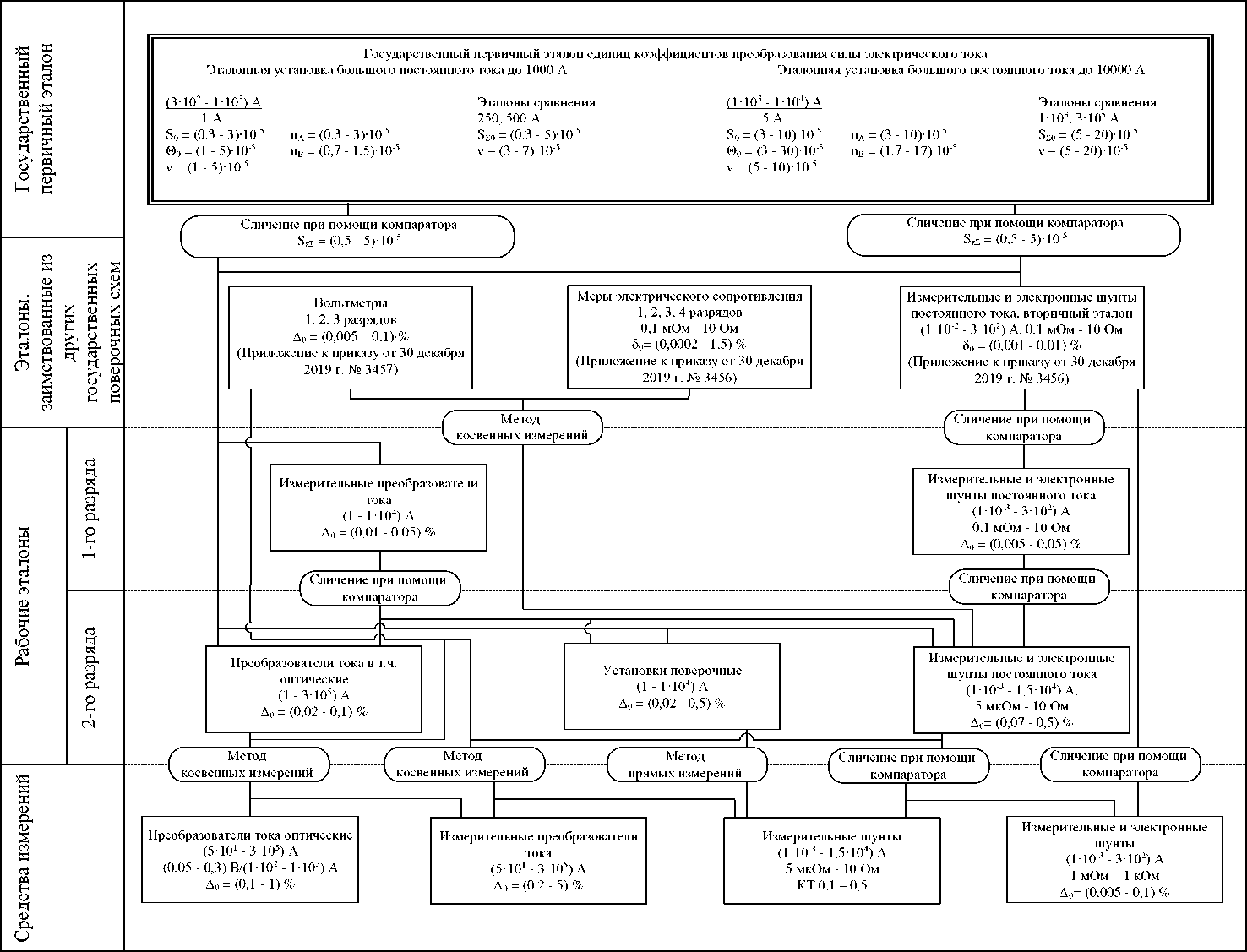

6. Часть 2. Государственная поверочная схема для средств измерений коэффициентов преобразования силы постоянного электрического тока
-
6.1. Государственный первичный эталон. Эталонная установка большого постоянного тока до 1000 А и эталонная установка большого постоянного тока до 10000 А
-
6.1.1. Государственный первичный эталон, в части эталонных установок большого постоянного тока, предназначен:
-
-
а) для воспроизведения и хранения единиц коэффициентов преобразования силы постоянного электрического тока;
б) для передачи единиц коэффициентов преобразования силы постоянного электрического тока непосредственно или при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.
-
6.1.2. Эталонная установка большого постоянного тока до 1000 А состоит из комплекса следующих технических средств:
а) масштабный преобразователь постоянного тока;
б) измерительная установка (компаратор-калибратор, мультиметр, набор мер сопротивления);
в) вспомогательное оборудование (источник постоянного тока);
г) эталоны сравнения.
-
6.1.2.1. Диапазон номинальных значений коэффициента масштабного преобразования постоянного тока, в котором воспроизводится единица, (3402 - Ы03) А
составляет 1 А (от 300 до 1000).
Диапазон номинальных значений силы постоянного электрического тока, в котором воспроизводится единица, составляет от 300 до 1000 А.
-
6.1.2.2. Государственный первичный эталон, в части эталонной установки большого постоянного тока до 1000 А, обеспечивает воспроизведение единицы коэффициента преобразования постоянного электрического тока
со следующими метрологическими характеристиками: среднее квадратическое отклонение результата измерений, So,
при 10 независимых измерениях НСП (Р = 0,95), 00 стандартная неопределенность: |
(0,3-3)-10-5; (1-5)-10-5; |
оцененная по типу А, uA оцененная по типу В, иВ нестабильность за год, v |
(0,3-3)-10-5; (0,7-1,5)-10-5; (1-5)-10-5. |
-
6.1.3. Эталонная установка большого постоянного тока до 10000 А
состоит из комплекса следующих технических средств: масштабный преобразователь постоянного тока;
измерительная установка (компаратор-калибратор, мультиметр, мера сопротивления);
вспомогательное оборудование (источник постоянного тока);
эталоны сравнения.
-
6.1.3.1. Диапазон номинальных значений коэффициента масштабного преобразования постоянного тока, в котором воспроизводится единица, (ПО3 - Ы04) А
составляет 5 А (от 200 до 2000).
Диапазон номинальных значений силы постоянного электрического тока, в котором воспроизводится единица, составляет от 1000 до 10000 А.
-
6.1.3.2. Государственный первичный эталон, в части эталонной установки большого постоянного тока до 10000 А, обеспечивает воспроизведение единицы коэффициента преобразования постоянного электрического тока
со следующими метрологическими характеристиками:
среднее квадратическое отклонение результата измерений, So,
при 10 независимых измерениях НСП (Р = 0,95), 00 стандартная неопределенность: |
(3-10)-10-5; (3-30)-10-5; |
оцененная по типу А, uA оцененная по типу В, иВ нестабильность за год, v |
(3-10)-10-5; (1,7-17)-10-5; (5-10)-10-5. |
6.2. Эталоны сравнения 6.2.1. В качестве эталонов сравнения из состава |
эталонной установки |
большого постоянного тока до 1000 А применяют шунты с номинальными значениями тока 250 и 500 А.
-
6.2.1.1. Значения СКО Ss0 результатов сличений эталона сравнения с государственным первичным эталоном составляют (0,3-5)40-5.
-
6.2.1.2. Нестабильность эталонов сравнения за год, v составляет (3-7>10-5.
-
6.2.2. В качестве эталонов сравнения из состава эталонной установки большого постоянного тока до 10000 А применяют масштабный преобразователь постоянного тока, шунт и оптический преобразователь тока с номинальными значениями первичного тока 1403 и 3 •IO5 А.
-
6.2.2.1. Значения СКО Ss0 результатов сличений эталона сравнения с государственным первичным эталоном составляют (5-20)4 0-5.
-
6.2.2.2. Нестабильность эталонов сравнения за год, v составляет (5-20)Л0-5.
-
6.2.3. Эталон сравнения применяют для передачи единицы коэффициентов преобразования силы постоянного электрического тока от государственного первичного эталона при проведении международных сличений.
-
6.2.4. Значения СКО результатов сличений, Ses при передаче единицы, обусловленные влиянием погрешностей метода и средств измерений, составляют (0,5-5)40"5.
-
6.3.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют вольтметры первого, второго или третьего разряда в соответствии с Приложением № 3457, меры электрического сопротивления постоянного тока первого, второго, третьего и четвертого разрядов и измерительные и электронные шунты постоянного тока, аттестованные в качестве вторичного эталона, в соответствии с Приложением № 3456.
-
6.3.2. Эталонные вольтметры совместно с эталонными мерами электрического сопротивления применяют для передачи единиц измерительным и электронным шунтам постоянного тока второго разряда методом косвенных измерений.
Эталонные вольтметры совместно с измерительными и электронными шунтами постоянного тока второго разряда применяют для передачи единиц измерительным преобразователям тока и измерительным шунтам, а также совместно с преобразователями тока второго разряда для передачи единиц преобразователям тока оптическим и измерительным преобразователям тока методом косвенных измерений.
-
6.3.3. Измерительные и электронные шунты постоянного тока, аттестованные в качестве вторичного эталона в соответствии с Приложением № 3456, применяют для передачи единицы рабочим эталонам первого разряда и средствам измерений (пределы допускаемых относительных погрешностей Ао 0,005 % и 0,1 %) сличением при помощи компаратора.
-
6.4.1. Рабочие эталоны первого разряда
-
6.4.1.1. В качестве рабочих эталонов первого разряда для средств измерений коэффициентов преобразования силы постоянного электрического тока применяют измерительные преобразователи тока в диапазоне номинального первичного тока от 1 до 1404 А и измерительные и электронные шунты в диапазоне номинального тока от 1^10"3 до 3402 А с номинальными значениями сопротивления от 0,1 мОм до 10 Ом.
-
6.4.1.2. Пределы допускаемых относительных погрешностей Ао рабочих эталонов первого разряда составляют от 0,005 % до 0,05 %.
-
6.4.1.3. Рабочие эталоны первого разряда применяют для передачи единицы рабочим эталонам второго разряда методом сличения при помощи компаратора.
-
6.4.1.4. Отношение суммы предела допускаемой погрешности рабочего эталона первого разряда и предела допускаемой погрешности компаратора для каждого значения тока, при котором проводится передача единицы, к пределу допускаемой погрешности рабочего эталона второго разряда должно быть не более 1/3.
-
6.4.2. Рабочие эталоны второго разряда
-
6.4.2.1. В качестве рабочих эталонов второго разряда для средств измерений коэффициентов преобразования силы постоянного электрического тока применяют:
а) преобразователи постоянного тока, в том числе оптические;
б) установки поверочные для шунтов постоянного тока;
в) измерительные и электронные шунты постоянного тока.
Диапазон номинальных значений тока рабочих эталонов второго разряда от Г10-3 до 3405 А.
Диапазон коэффициентов преобразования от 540-6 до 10 В/А (номинальных значений сопротивления шунтов от 5 мкОм до 10 Ом).
Пределы допускаемых относительных погрешностей Ао рабочих эталонов второго разряда составляют от 0,02 % до 0,5 %.
-
6.4.2.2. Рабочие эталоны второго разряда применяют для передачи единиц коэффициентов преобразования силы постоянного электрического тока средствам измерений методом прямых измерений от поверочных установок, методом сличения при помощи компаратора и методом косвенных измерений от измерительных и электронных шунтов постоянного тока, а также методом косвенных измерений от преобразователей тока.
-
6.4.2.3. Отношение суммы предела допускаемой погрешности рабочего эталона и предела допускаемой погрешности компаратора для каждого значения тока, при котором проводится передача единицы, к пределу допускаемой погрешности средств измерений должно быть не более 1/3.
-
6.5.1. В качестве средств измерений коэффициентов преобразования силы постоянного электрического тока применяют:
а) измерительные преобразователи постоянного тока (в том числе оптические и клещи электроизмерительные) в диапазоне тока от 5^10х до 3Л05 А;
б) измерительные и электронные шунты постоянного тока с диапазоном номинальных значений тока от 140"3 до 1,5-104 А с номинальными значениями сопротивления от 5 мкОм до 1 кОм.
-
6.5.2. Пределы допускаемых относительных погрешностей Ао средств измерений составляют от 0,005 % до 5 %.
-
6.5.3. Классы точности средств измерений составляют от 0,1 до 0,5.

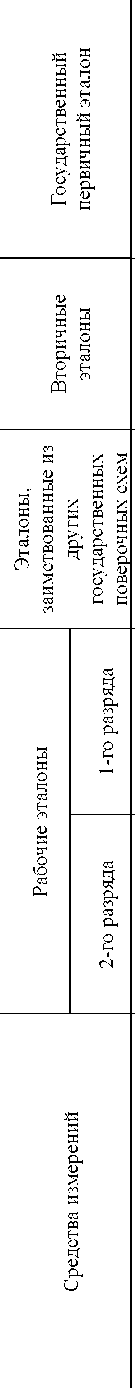

Приложение А (обязательное) Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока Часть 1. Государственная поверочная схема для средств измерений коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока
Государственный первичный эталон единиц коэффициентов преобразования силы электрического тока | |||||
Эталонная установка синусоидального тока промышленной частоты |
Эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц | ||||
(0.5 - 5 • 1 04) А ; 0 рад |
Эталоны сравнения |
(1 - Ь103) А; 0 рад |
Эталоны сравнения | ||
1; 5 А |
(0.5 - 5404) А ; 0 рад |
5 А |
(5 - Ь103) А; 0 рад | ||
Sor = (0.5 - 1>10-6 Ss = (0.5 - 1>10-6 рад |
1; 5 А |
Sor = (1 - 3>10-5 |
Ss = (1 - 3>10-5 рад |
5 А | |
©ог= (5 - 15>10-6 (-),= (5 - 15>10-6 рад |
S.of = (0.5 - 2>10-6 S.s = (0.5 - 2>10-6 рад |
©ог= (1.2 - 4>10-5 |
0 (1.2 - 4>10-5 рад |
S.of = (2 - 6>10-5 |
S.s = (2 - 6>10-5 рад |
ил(ог)= (0.5 - 1>10-6 ua(S)= (0.5 - 1>10-6 рад |
vor= (2 - 3)-10-6 vs= (2 - 3)-10-6 рад |
ил(оГ)= (1 - 3>10-5 |
Ua(S)= (1 - 3>10-5 рад |
v- (2 - 4)-10-5 |
vs= (2 - 4)-10-5 рад |
ив(ог)= (1.8 - 6,9)40-6 Ub(S)= (1.8 - 6,9)40-6 рад |
ив(ог)= (0.7 - 2)-10-5 |
Ub(S)= (0.7 - 2>10-5 рад | |||
vor=(1 - 2)-10-6 vs= (1 - 2)-10-6 рад |
Уог=(1 - 2)-10-5 |
vs= (1 - 2)-10-5 рад |
(Сличение при помощи компаратора
Sem = (0.5 - 2>10-6; Sees = (0.5 - 2>10-6 рад
Масштабные преобразователи тока (каскады из них) 0.5 - 5404 ; 0 рад 1; 5
S.of = (5 - 30>10-6; S.s = (5 - 30>10-6 рад vor=(2 - 3)-10-6; vs= (2 - 3)-10-6 рад
Сличение при помощи компаратора
Sem = (0.5 - 2>10-6; S .. = (0.5 - 2>10-6 рад
Амперметры, мультиметры 2 разряда (1-10-6 - 1-102) А (1 - 1-105) Гц So = (3-10 3 - 7-10-2) (Приложение к приказу от 17 марта 2022 г. № 668)
Сличение при помощи компаратора
Sem = (0.5 - 2>10-5; Sees = (1.5 - 6>10-5 рад
Меры электрического сопротивления переменного тока 1, 2, 3 разрядов 1 мОм - 1 кОм, 20 Гц - 100 кГц 5о= (0.008 - 0.2) %
(Приложение к приказу от 30 декабря 2019 г. № 3456)
Сличение при помощи Л компаратора у
Измерительные и электронные шунты переменного тока, вторичный эталон 100 мОм - 1 кОм, (20 - 400) Гц (1 -10-2 - 3 -102) А. So = (0.01 - 0.05) % (Приложение к приказу от 30 декабря 2019 г. № 3456)
Сличение при помощи Л компаратора у
~^Р ___________ Масштабные преобразователи тока (каскады из них) 0.5 - 5404 ; 0 рад 1; 2; 5 Дог = (0.005 - 0.08) %; Дs = (0.05 - 1,8>10-3 рад ------------Т-------1 |
_ |
________________________________________________________________________________________________________1________________________________________________________________________1 Измерительные и электронные шунты переменного тока 10 мОм - ЬкОм, 20 Гц- 100 кГц (1-10-3 - 3-102) А Д0= (0.02 - 0.1) % , ---------------------------- |
Масштабные преобразователи тока (каскады из них) 1 - 1403 ; 0 рад. (40 - 2500) Гц 1; 2; 5 Дог = (0.01 - 0.08) %; Дs = (0.05 - 1,8>10-3 рад -----------1—--------- |
(Сличение при помощи Л компаратора у
(Сличение при помощи у компаратора____у
fСличение при помощи Л компаратора____у
Масштабные преобразователи тока (каскады из них) 0.5 - 5404 ; 0 рад 1; 2; 5 Дог = (0.03 - 0.8) %; Дs = (0.04 - 1>10-2 рад | |
1------------------------- |
Сличение при помощи компаратора
/X
Измерительные и электронные шунты переменного тока
1 мОм - ЬкОм, 20 Гц - 100 кГц (1-10-3 - 3-102) А
До = (0.1 - 0.2) %
I -----------------------------
Масштабные преобразователи тока (каскады из них) 1 - 1404 ; 0 рад, (40 - 2500) Гц 1; 2; 5
Дог = (0.03 - 0.8) %; Дs = (0.04 - 1>10-2 рад
--------------------------------------------------------------------------------------------------1
Измерительные преобразователи тока (1 - 3-105) А, (40 - 2500) Гц
Дог = (0.03 - 0.8) %; Дs = (0.04 - 1>10-2 рад
Метод косвенных Метод косвенных Л ГСличение при помощи измерений измерений у компаратора
Трансформаторы тока (каскады из них) 0.5 - 5404; 0 рад
1; 2; 5 КТ 0,02 - 0.1
Трансформаторы тока (каскады из них) 0.5 - 5404; 0 рад
1; 2; 5 КТ 0,01 - 0.02
Трансформаторы тока (каскады из них) 0.5 - 5404; 0 рад 1; 2; 5
КТ 3 - 10
Трансформаторы тока (каскады из них) 0.5 - 5404; 0 рад
1; 2; 5 КТ 0,1 - 10
Метод косвенных измерений
Измерительные преобразователи переменного тока
(1 - 3-105) А, 20 Гц- 100 кГц
Дог = (0.1 - 10) %
Сличение при помощи компаратора
Метод косвенных измерений
Сличение при помощи компаратора
Трансформаторы тока (каскады из них) (1 - 3-104) А; 20 Гц - 10 кГц
КТ 0.1 - 10
Шунты переменного тока (1-10-1 - 3-104) А, 50 (60) Гц (0.01 - 300) мОм
КТ 0.2 - 5
~1___________________
Измерительные и электронные шунты переменного тока
1 мОм - ЬкОм
20 Гц - 100 кГц (1-10-3 - 3-102) А
Д0= (0.5 - 1) %
r\
za
z\
z\
Измерительные и электронные шунты переменного тока 1 мОм - ЬкОм 20 Гц - 100 кГц (V10-3 - 3-102) А
До= (0.03 - 1) %
Трансформаторы тока 1 - 1403 . (40 - 2500) Гц
1; 2; 5
КТ 0,01 - 0.5
Приложение Б (обязательное) Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока Часть 2. Государственная поверочная схема для средств измерений коэффициентов преобразования силы постоянного электрического тока
Примечание - При пользовании настоящими документами необходимо проверять их актуальность в Федеральном информационном фонде по обеспечению единства измерений.
Примечание - масштабное преобразование дает на выходе измерительного преобразователя величину того же рода, что и на его входе.
Примечание - коэффициент преобразования шунта численно равен
его электрическому сопротивлению (импедансу), что позволяет в обоснованных случаях
Примечание - Нестабильность определяется при коэффициентах трансформации 1/1 и 5/5 при минимальном номинальном значении ампер-витков, установленном в паспорте.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ21 июля 2023 г.
1491
Москва
Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
В соответствии с пунктом 6 главы П Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. №456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2023 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. № 3299 (с изменениями, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 26 апреля 2023 г. № 915), приказываю:
-
1. Утвердить прилагаемую редакцию государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока (далее - ГПС).
-
2. Установить, что:
ГПС применяется для государственного первичного эталона единиц коэффициентов преобразования силы электрического тока (ГЭТ 152-2023), прослеживаемых к нему эталонов и средств измерений коэффициентов преобразования силы электрического тока и вводится в действие с 1 августа 2023 г.;
эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока» (далее - Приказ №2768) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;
эталоны, аттестованные на соответствие требованиям Приказа № 2768, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;
эталоны, аттестованные на соответствие требованиям Приказа № 2768, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;
эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;
информация о прекращении применения эталонов по Приказу № 2768 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты свидетельства об аттестации.
окончания срока действия
унитарному институт о ГПС «Всероссийский
предприятию метрологии в федеральное научно-внесения
-
3. Федеральному государственному «Всероссийский научно-исследовательский им. Д.И.Менделеева» направить сведения государственное бюджетное учреждение исследовательский институт метрологической в Федеральный фонд.
службы» для их
надзора
-
4. Управлению метрологии, государственного контроля и Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».
-
5. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока» с 1 августа 2023 г.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
г \
Заместитель руководителя
Подпикник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Е.Р .Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138CO
Комувьщан: Лазаренко Евгений Русланович
Действителен: с 20,12.2022 до 14.03.2024
\>
