УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2021 г. № 1307

Лист № 1 Регистрационный № 64291-16 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления серии V, модификации VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe

Назначение средства измерений

Датчики давления серии V, модификации VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe (далее - датчики) предназначены для непрерывного измерения давления (избыточного, абсолютного и дифференциального (разности давлений)) и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока (4-20) мА и цифровой частотно - модулированный сигнал (HART).

Описание средства измерений

Принцип действия датчиков основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое с помощью электронного блока преобразуется в выходной аналоговый сигнал силы постоянного тока (4-20) мА с наложенным на него цифровым сигналом в стандарте HART.

Датчики состоят из измерительного модуля и электронного блока, измерительный модуль включает в себя измерительную камеру с установленной в ней мембраной и первичного тензорезисторного преобразователя. Электронный блок состоит из аналого-цифрового преобразователя, микропроцессора и цифро-аналогового преобразователя.

Датчики выпускаются в различных модификациях и исполнениях, отличающихся друг от друга типом и диапазоном измеряемого давления, конструкцией и точностными характеристиками:

- модификация VB, исполнения: 4, 5, 6 (далее - VB4, VB5, VB6);

- модификация VG, исполнения 3, 4, 5, 6, 7, 8 (далее - VG3, VG4, VG5, VG6, VG7, VG8);

- модификация VT, исполнения 3, 4, 5, 6, 7, 8 (далее - VT3, VT4, VT5, VT6, VT7, VT8);

- модификация VL, исполнения 3, 4, 5, 6, 7 (далее - VL3, VL4, VL5, VL6, VL7);

- модификация VDt, исполнения 2, 3, 4, 5, 6, 7 (далее - VDt2, VDt3, VDt4, VDt5, VDt6, VDt7);

- модификация VDtL, исполнения 3, 4, 5, 6 (далее - VDtL3, VDtL4, VDtL5, VDtL6);

- модификация VDU, исполнения 3, 4, 5, 6 (далее - VDU3, VDU4, VDU5, VDU6);

- модификация VV, исполнения 4, 5 (далее - VV4, VV5);

- модификация VVFe, исполнения 4, 5 (далее - VVFe4, VVFe5).

Датчики обладают функцией перенастройки диапазона измерений.

Датчики могут комплектоваться жидкокристаллическим индикаторным устройством (ЖКИ), которое обеспечивает визуализацию значений измеряемого давления.

Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал силы постоянного тока с наложенным на него цифровым сигналом в стандарте HART. Цифровой и аналоговый сигналы передаются одновременно по одной паре проводов. Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления - линейно возрастающая/убывающая (далее - линейная) и с зависимостью по закону квадратного корня (далее - корневой).

Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды, соответствует IP66 по ГОСТ 14254-96.

Конструкция датчиков, за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющим на метрологические характеристики, и не требует пломбирования.

Фотографии общего вида датчиков приведены на рисунках 1 - 9.

Приказ Росстандарта №1307 от 12.07.2021, https://oei-analitika.ru

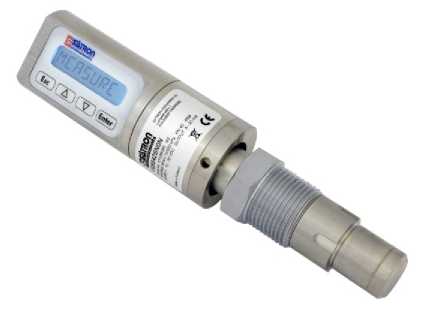

Рисунок 1 - Общий вид датчиков модификация VB

Приказ Росстандарта №1307 от 12.07.2021, https://oei-analitika.ru

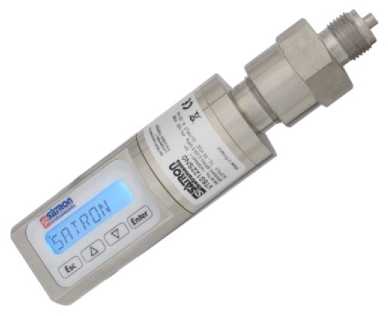

Рисунок 2 - Общий вид датчиков модификация VG

Приказ Росстандарта №1307 от 12.07.2021, https://oei-analitika.ru

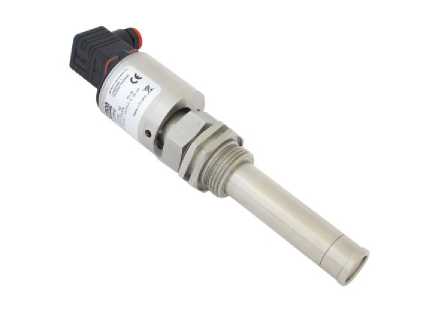

Рисунок 3 - Общий вид датчиков модификация VT

Приказ Росстандарта №1307 от 12.07.2021, https://oei-analitika.ru

Рисунок 4 - Общий вид датчиков модификация VL

Приказ Росстандарта №1307 от 12.07.2021, https://oei-analitika.ru

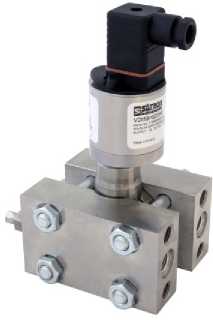

Рисунок 5 - Общий вид датчиков модификация VDt

Приказ Росстандарта №1307 от 12.07.2021, https://oei-analitika.ru

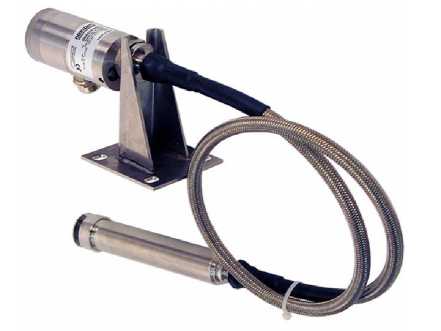

Рисунок 6 - Общий вид датчиков модификация VDtL

Приказ Росстандарта №1307 от 12.07.2021, https://oei-analitika.ru

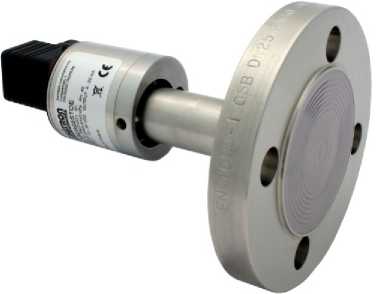

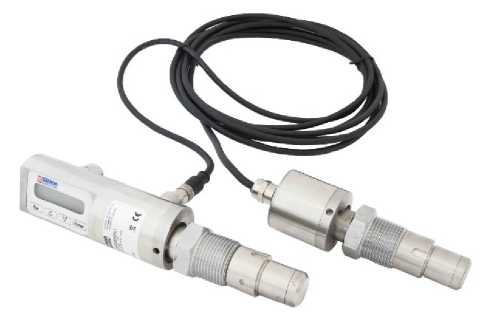

Рисунок 7 - Общий вид датчиков модификация VDU

Приказ Росстандарта №1307 от 12.07.2021, https://oei-analitika.ru

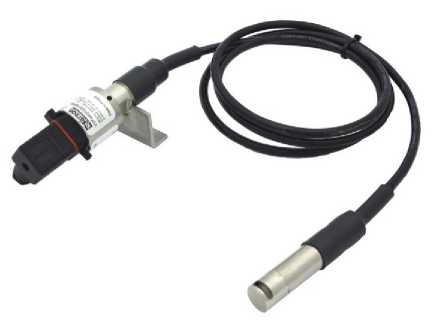

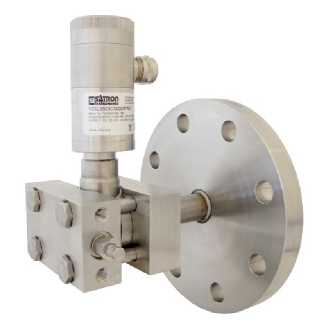

Рисунок 8 - Общий вид датчиков модификация VV

Приказ Росстандарта №1307 от 12.07.2021, https://oei-analitika.ru

Рисунок 9 - Общий вид датчиков модификация VVFe

Программное обеспечение

Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

V-series firmware

Номер версии (идентификационный номер) ПО

V130315A.A34

Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО

BA2C

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Пределы допускаемой погрешности датчиков установлены с учетом влияния ПО на метрологические характеристики.

Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики датчиков

Наименование характеристики

Значения характеристики

1

2

Диапазон измерений (ДИ):

- избыточного давления и давления разрежения

VG3, VT3, VL3

от минус 35 до плюс 35 кПа

VB4, VG4, VT4, VL4, VV4, VVFe4

от минус 100 до плюс 100 кПа

VB5, VG5, VT5, VL5, VV5, VVFe5

от минус 100 до плюс 500 кПа

VB6, VG6, VT6, VL6

от минус 0,1 до плюс 3,0 МПа

VG8

от минус 0,1 до плюс 25,0 МПа

VT8

от минус 0,1 до плюс 100,0 МПа

- абсолютного давления VG7, VT7, VL7

от 0 до 15 МПа

- дифференциального (разности давлений)) VDt2

от минус 6 до плюс 6 кПа

VDt3, VDtL3, VDU3

от минус 35 до плюс 35 кПа

VDt4, VDtL4, VDU4

от минус 100 до плюс 100 кПа

VDU5

от минус 100 до плюс 500 кПа

VDt5, VDtL5

от минус 500 до плюс 500 кПа

VDU6

от минус 0,1 до плюс 3,0 МПа

VDt6, VDtL6

от минус 3 до плюс 3 МПа

VDt7

от минус 15 до плюс 15 МПа

Коэффициент перенастройки (к=ДИ/ДИк, где ДИк диапазон измерений после перенастройки)

VB, VG, VT, VL (все исполнения)

от 1 до 100 включ.

VDt (все исполнения)

от 1 до 60 включ.

VV, VVFe (все исполнения)

от 1 до 50 включ.

VDtL, VDU (все исполнения)

от 1 до 25 включ.

Пределы допускаемой основной приведенной погрешности измерений для цифрового выходного сигнала в диапазоне температур измеряемой и окружающей среды от 20 до 25 °С включ., % от ДИк

VB, VL (все исполнения) для значений к: от 1 до 7,5 включ.

±0,1

св. 7,5 до 100 включ.

±(0,025+0,1-к)

VG, VT (все исполнения) для значений к: от 1 до 5 включ.

± 0,05

св. 5 до 100 включ.

±(0,025+0,01 •к)

VDt (все исполнения) для значений к: от 1 до 5 включ.

± 0,05

св. 5 до 60 включ.

±(0,01+0,008^к)

VDtL (все исполнения) для значений к: от 1 до 5 включ.

± 0,05

св. 5 до 25 включ.

±(0,01+0,012-к)

VDU (все исполнения) для значений к: от 1 до 7,5 включ.

± 0,2

св. 7,5 до 25 включ.

±(0,02+0,024^к)

Продолжение таблицы 2

1

2

VV (все исполнения) для значений k: от 1 до 5 включ.

св. 5 до 50 включ.

VVFe (все исполнения) для значений k: от 1 до 7,5 включ.

св. 7,5 до 50 включ.

±0,05

±(0,01+0,012-k)

±0,1

±(0,025+0,01 •k)

Пределы допускаемой основной приведенной погрешности измерений для аналогового выходного сигнала в диапазоне температур измеряемой и окружающей среды от 20 до 25 °С включ., % от ДИ

все модификации и исполнения

±0,25

Пределы допускаемой дополнительной приведенной погрешности измерений, % от ДИ

в диапазоне температуры измеряемой и окружающей среды от минус 20 до плюс 20 °С и св. 25 до 80 °С включ.

VB4, VVFe4

VDU3, VDU4, VDU5, VDU6

VB5, VB6, VG3, VG4, VG5, VG6, VG7, VG8, VT3, VT4, VT5, VT6, VT7, VT8, VDt2, VDt3, VDt4, VDt5, VDt6, VDt7, VV4, VV5, VVFe5

в диапазоне температуры измеряемой и окружающей среды от минус 30 до плюс 20 °С и св. 25 до 80 °С включ.

VL3, VL4, VL5, VL6, VL7

VDtL3, VDtL4, VDtL5, VDtL6

±0,25

±0,30

±0,15

±0,15

±0,50

Параметры электрического питания от источника постоянного тока, В все модификации и исполнения

от 12 до 35

Измеряемая среда

жидкость, газ и пар

Рабочие условия измерений: температура измеряемой среды, °С

VB, VG, VT, VDt, VDU, VV, VVFe (все исполнения)

VL (все исполнения), VDtL4, VDtL5, VDtL6

VDtL3

температура окружающей среды, °С

VB, VG, VT, VDt, VDU, VV, VVFe (все исполнения)

VL (все исполнения) относительная влажность воздуха, %, при температуре 35 °С атмосферное давление, кПа (мм рт.ст.)

от минус 20 до плюс 80 от минус 30 до плюс 80

от 10 до 80

от минус 20 до плюс 80* от минус 30 до плюс 80

до 85

от 84,0 до 106,7 (от 630 до 800)

Габаритные и присоединительные размеры

в соответствии с эксплуатационной документацией

*) для датчиков с ЖКИ, диапазон рабочих температур ЖКИ от 0 до 50 °С.

Продолжение таблицы 2

1

2

Масса, кг, не более

VB (все исполнения)

1,5

VG, VT (все исполнения)

1,2

VL (все исполнения)

0,6

VDt (все исполнения)

4,6

VDtL (все исполнения)

10,4

VDU (все исполнения)

16,8

VV (все исполнения)

9,2

VVFe (все исполнения)

9,2

Средний срок службы, лет, не менее

1,5

Средняя наработка на отказ, ч, не менее

20000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на информационную табличку датчика, методом фотолитографии или другим способом, не ухудшающим качество.

Комплектность средства измерений

1 шт.

1 компл.

1 экз.

  • 1 Датчик (модификация и исполнение по заказу)

  • 2 Эксплуатационная документация

  • 3 Методика поверки

Сведения о методиках (методах) измерений

изложены в документе «Датчики давления серии V, модификации VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe. Руководство по эксплуатации», 01.000.000 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления серии V, модификации VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe
  • 1 ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

  • 2 ГОСТ 8.187-76. «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 440 в ст. 4 Па».

  • 3 ГОСТ Р 8.840-2013. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10 в шестой степени Па».

  • 4 Техническая документация фирмы изготовителя.




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 13047 Сведения

об утвержденном типе средств измерений, подлежащие изменению

в части сведений о месте осуществления деятельности изготовителя

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Датчики давления

серии V, модификаци и VB, VG,

VT, VL, VDt, VDtL, VDU,

VV, VVFe

64291-16

Фирма «Satron

Instruments Oy»,

Финляндия

Lumpeenkatu 1, 33900

TAMPERE, FINLAND

Muuraintie 3 33960 PIRKKALA

Фирма «Satron Instruments Inc.», Финляндия
