№1518 от 29.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 264205
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1518 от 29.07.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июля 2021 г. № 1518
Лист № 1 Регистрационный № 73395-18 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН
Назначение средства измеренийРадиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН предназначены для измерений температуры и относительной влажности окружающего воздуха.
Описание средства измеренийПринцип действия основан на преобразовании электрических сигналов от первичных преобразователей (датчиков) температуры и влажности, поступающих во вторичный измерительный преобразователь (ВИП) (рисунок 1). ВИП вырабатывает импульсы, соответствующие электрическим сигналам от датчиков. Эти импульсы поступают на сверхрегенеративный приёмо-передатчик (СПП) радиозонда и передаются на наземный радиолокационный комплекс (типа АВК-1, АВК-1М, МАРЛ, Вектор-М, 1Б27, 1Б44, РАМ-1, РАМ-2). В качестве дополнительной информации АК2-02мН передает данные о своем местоположении (высота, координаты, скорость), получаемые при помощи модуля приёма сигналов со спутниковых систем (GPS , ГЛОНАСС).
Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН являются приборами одноразового действия, которые поднимаются в атмосферу на латексной оболочке, наполненной водородом или гелием.
По запросному сигналу, излучаемому наземной станцией слежения, радиозонд вырабатывает ответный сигнал, что позволяет определять координаты радиозонда.

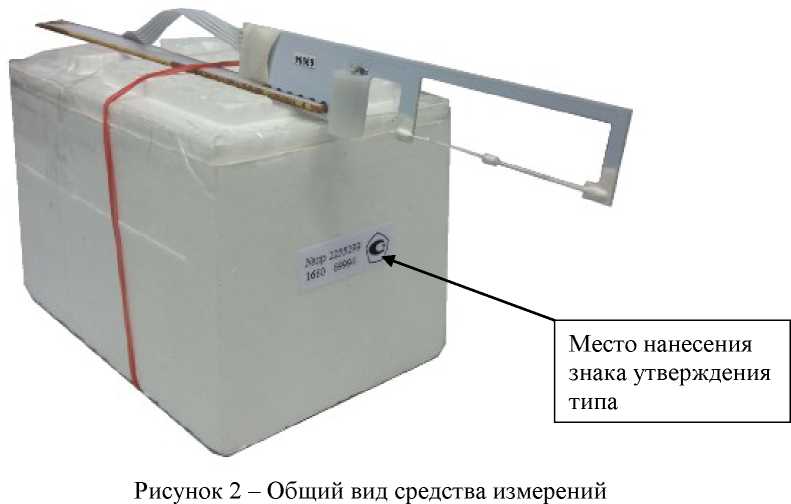

Конструктивно радиозонды комплексного зондирования аэрологические АК2-02м (рисунок 2) изготавливаются в прямоугольном литом пенопластовом корпусе, толщиной от 10 до 12 мм. В качестве датчика температуры используется терморезистор из следующего ряда: ММТ-1, ММТ-1и, NTC MFB-5000-3220, СТ3-18, СТ3-19, а в качестве датчика влажности - ёмкостной сенсор типа HIH фирмы «Honeywell». По отдельному заказу датчик влажности может не устанавливаться.
Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН:
-
- АК2-02мФ - радиозонд, передающий измерительную информацию на частоте 1680+8(10) МГц.
-
- АК2-02мН - радиозонд, передающий измерительную информацию на
частотах 403±3 или 1680±8(10) МГц. Дополнительно имеет модуль приёма сигналов со спутниковых систем (GPS , ГЛОНАСС).
Корпус защищает электронные компоненты и батарею питания от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета).
Нанесение знака поверки на корпус не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на маркировочную табличку методом печати и имеет цифровое обозначение.

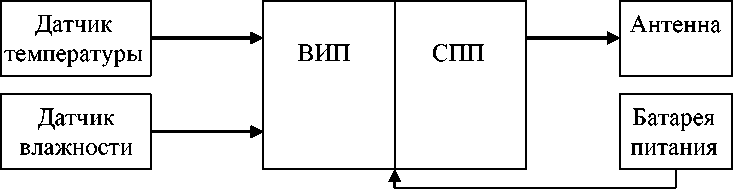

Рисунок 1 - Блок-схема радиозонда
Пломбирование радиозондов комплексного зондирования аэрологических не предусмотрено.
Программное обеспечениеВнутреннее программное обеспечение, устанавливаемое на предприятии-изготовителе в процессе производства, предназначено для градуировки каждого радиозонда в соответствии с индивидуальными характеристиками установленных датчиков и преобразования
измерительной информации в цифровой сигнал, передаваемый на станцию слежения.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Zond F030 digit.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.4 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 4 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры окружающего воздуха, °С |
от -90 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,6 |
|
Диапазон измерений относительной влажности окружающего воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 4,5 до 6,7 |
|
Ток потребления, мА, не более |
350 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
95 |
|
- ширина |
95 |
|
- длина |
140 |
|
Масса, кг, не более |
0,27 |
|
Ресурс работы, ч, не менее |
50 |
|
Вероятность безотказной работы за 2 часа, не менее |
0,97 |
|
Продолжительность непрерывной работы с момента подключения батареи, ч, не менее |
4 |
|
Срок сохраняемости без батареи, лет, не менее |
4 |
|
Время подготовки радиозонда к запуску, мин, не более |
15 |
|
Плотность потока энергии излучения приёмо-передатчика на |
1,5 • 10-3 |
|
расстоянии 2,00±0,05 м в направлении, отстоящем под углом 55° от оси вибратора антенны радиозонда, Вт/ м2, не менее | |
|
Чувствительность приёмо-передатчика к запросным сигналам, дБ, не более |
-60 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -90 до +50 |
|
- атмосферное давление, гПа |
от 2 до 1100 |
|
- относительная влажность воздуха, % |
от 0 до 100 |
|
Примечание - на датчик температуры наносится специальное антирадиационное покрытие - эмаль белая ВЛ 548 (ТУ 6-10-1658-78) или аналог по оптическим свойствам. | |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и наклейку на корпусе радиозонда (рисунок 2).
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Радиозонд комплексного зондирования аэрологический |
АК2-02мФ, АК2-02мН |
1 шт. |
|
Винт зажим |
- |
1 шт. |
|
Планка держатель |
- |
1 шт. |
|
Этикетка градуировочных коэффициентов датчиков |
- |
1 экз. |
|
Шнур L = 18 м |
- |
1 шт. |
|
Руководство по эксплуатации1) |
МНЖИ.416123.004 РЭ |
1 экз. |
Продолжение таблицы 4
|
Паспорт |
МНЖИ416123.004 ПС |
1 экз. |
|
Приёмник радиотелеметрического сигнала с программным обеспечением для компьютера2) |
- |
1 шт. |
|
Примечания:
| ||
приведены в разделе 2 «Устройство и работа изделия и его составных частей» и разделе 8 «Подготовка радиозонда к работе» руководства по эксплуатации МНЖИ.416123.004 РЭ.
Нормативные и технические документы, устанавливающие требования к радиозондам комплексного зондирования аэрологическим АК2-02мФ, АК2-02мНМНЖИ.416123.004 ТУ Радиозонды комплексного зондирования аэрологические
АК2-02м, АК2-02мФ, АК2-02мН, 1Б25, 1Б72, 1Б73, 1Б74. Технические условия
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «29» июля 2021 г. № 1518
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Радиозонды комплексного зондирования аэрологические |
АК2-02мФ, АК2-02мН |
73395-18 |
Общество с ограниченной ответственностью «Аэроприбор» (ООО «Аэроприбор»), г. Москва |
РТ-МП-5531- 442-2018 |
РТ-МП-5531-442-2018 (с Изменением № 1) |
Общество с ограниченной ответственностью «Аэроприбор» (ООО «Аэроприбор», г. Москва |
ФБУ «Ростест-Москва» |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
29 июля 2021 г.
№ 1518
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
(---------------------------------\
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12,2020 до 29.12.2021
