№550 от 15.03.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 422521
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 550 от 15.03.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
15 марта 2023 г.
№ 550_____
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое
к настоящему приказу.
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28 авгус'ньДВДО г. № 29Q1L 4. Контроль за испол!
за собой.
Заместитель Руководителя
Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 646070CB858O659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен; с 20.12.2022 до 14.03.2024
\_____________
Е.Р.Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «15» марта 2023 г. № 550
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Устройства управления технологической автоматики, защиты и КИП |
УСО 6000 |
33301-20 |
Общество с ограниченной ответственностью «Специализированное конструкторское бюро программируемых средств и систем управления» (ООО «СКБ ПСИС»), г. Чебоксары |
428000, г. Чебоксары, ул. Академика А.Н. Крылова, д. 13, пом. 3 |
Общество с ограниченной ответственностью «Специализированное конструкторское бюро программируемых средств и систем управления» (ООО «СКБ ПСИС»), г. Чебоксары | |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «15» марта 2023 г. № 550
Лист № 1 Регистрационный № 33301-20 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства управления технологической автоматики, защиты и КИП УСО 6000
Назначение средства измеренийУстройства управления технологической автоматики, защиты и КИП УСО 6000 (далее -УСО 6000) предназначены для измерений и измерительных преобразований стандартизованных аналоговых сигналов (сигналов напряжения и силы постоянного электрического тока, сигналов термопар и термопреобразователей сопротивления), приема и обработки дискретных сигналов (в том числе счетные входы), формирования управляющих дискретных и стандартизованных аналоговых сигналов (воспроизведения выходных аналоговых сигналов напряжения и силы постоянного тока) на основе измерений параметров технологических процессов.
Описание средства измеренийУСО 6000 применяются в составе распределенных систем управления и сбора данных, используемых для автоматизации технологических процессов в различных отраслях промышленности. УСО 6000 являются проектно-компонуемыми изделиями и включают в себя конструктивы и модули серий СР6000, СР6700 (далее - модули УСО), состав которых определяется характеристиками и параметрами подключаемого к нему объекта управления при заказе потребителем.
В УСО 6000 могут входить:
-
- модули ввода дискретные СР6711 - СР6713;
-
- модули счетчика импульсов СР6715;
-
- модули вывода дискретные СР6720 - СР6726;
-
- модули ввода аналоговые СР6731 - СР6735;
-
- модули вывода аналоговые СР6741;
-
- модули интерфейсов СР6751 - СР6754;
-
- модули питания СР6761 - СР6764;
-
- модули процессоров СР6782 - СР6788;
-
- модули индикатора СР6793.
Модули ввода/вывода, модули интерфейсов, модули питания, модули процессоров СР6782, СР6786 и модули индикатора СР6793 устанавливаются в клеммные колодки, адрес модуля УСО определяется местом установки.
Модули процессоров СР6783 - СР6785, СР6787, СР6788 устанавливаются отдельно от колодок.
УСО 6000 при работе в сети используют, в качестве стандартного, протокол обмена MODBUS RTU/TCP.
Конструкция модулей УСО позволяет встраивать их в стандартные монтажные шкафы и другое оборудование, ограничивающее доступ к УСО 6000 и защищающее от воздействия внешней среды.
Принцип действия модулей:
-
- модуль счетчика импульсов СР6715 - подсчет поступающих на входы импульсов от датчика;
-
- модули ввода токовые СР6731, СР6734, модуль процессора СР6787 в части аналоговых входов - пропорционально-интегральное измерение падения напряжения на входном сопротивлении с помощью преобразователя напряжение-частота;
-
- модуль ввода аналогового сигнала СР6732 - кусочно-линейная аппроксимация измеренного напряжения согласно номинально-статической характеристике термопары или термопреобразователя сопротивления;
-
- модуль ввода сигналов напряжения СР6735 - пропорционально-интегральное измерение напряжения с помощью преобразователя напряжение-частота;
-
- модуль аналогового вывода СР6741 - программно-управляемый ЦАП источника тока; Примеры внешнего вида УСО 6000 представлены на рисунках 1 - 3.
Пломбирование УСО 6000 и отдельно модулей УСО 6000 не предусмотрено.

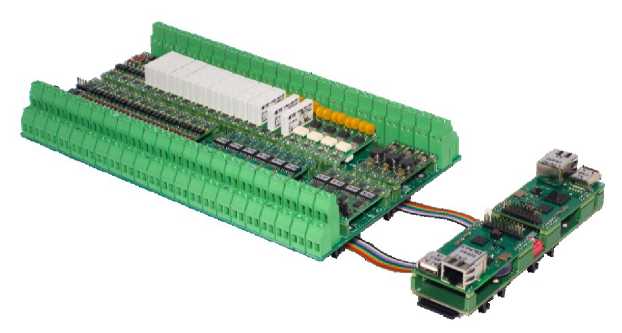

Рисунок 1 - Модули УСО 6000 с двумя модулями процессора СР6782

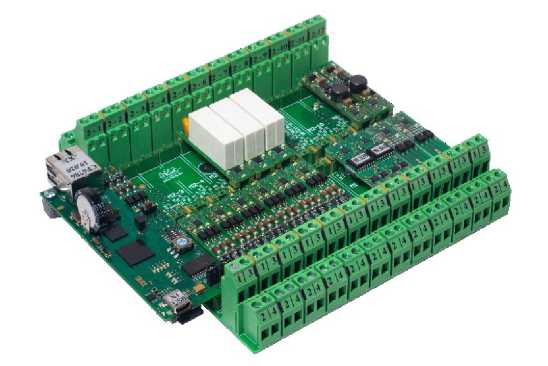

Рисунок 2 - Модули УСО 6000 с модулем процессора СР6786

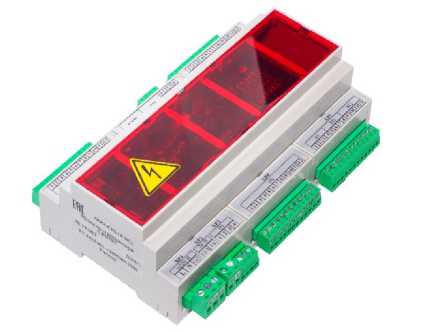

Рисунок 3 - Модуль процессора СР6787
Программное обеспечениеПрограммное обеспечение (ПО) УСО 6000 разделяется на 2 группы: встроенное программное обеспечение (ВПО) и внешнее, выполняемое модулями процессоров и системой верхнего уровня SCADA-системой EISA.
ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации доступ к ВПО отсутствует.
Конструкция модулей УСО исключает возможность несанкционированного влияния на ВПО и измерительную информацию (уровень защиты - «высокий» в соответствии с Р 50.2.077-2014).
Доступ к ВПО, чтение цифрового идентификатора возможно только на заводе-изготовителе с применением специального оборудования.
Проверка цифровых идентификаторов ВПО модулей проводится автоматически -модули с цифровыми идентификаторами, не совпадающими с рассчитанными по алгоритму CRC-16, автоматически блокируются встроенным программным обеспечением и исключаются из работы.
Внешнее программное обеспечение, содержащее инструментальные средства для работы с устройствами, не является метрологически значимым. Оно позволяет выполнять:
-
- конфигурирование и настройку параметров модулей, модулей процессоров (выбор количества используемых измерительных каналов, диапазонов измерений или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
-
- конфигурирование каналов связи;
-
- программирование логических задач для функционирования устройств на языках стандарта МЭК-61131;
-
- настройку интерфейса оператора, функций архивации данных и событий;
-
- тестирование сконфигурированного устройства;
-
- установку паролей для защиты от несанкционированного доступа.
При обработке метрологически значимых параметров, исходные значения ВПО не изменяются и доступны одновременно с обработанными данными.
Исполнительная система модулей процессоров СР6782 - СР6788 предназначена для сбора информации, управления модулями УСО 6000 и выполнения технологических программ систем автоматического управления и сбора данных, написанных на языках стандарта МЭК 61131-3.
SCADA-система EISA является системой, которая работает в реальном времени и позволяет оператору, используя входящие в систему аппаратные и программные средства, обеспечивать автоматизированное управление, надежную и экономичную работу технологического оборудования.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
СР6715, СР6731, СР6732, СР6734, СР6735, СР6741 |
СР6782, СР6783, СР6784, СР6785, СР6786, СР6787, СР6788 | |
|
Идентификационное наименование ПО |
CSP-6715, CSP-6731, CSP-6732, CSP-6734, CSP-6735, CSP-6741 |
CSP-6782, CSP-6783, CSP-6784, CSP-6785, CSP-6786, CSP-6787, CSP-6788 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1 |
1 |
|
Цифровой идентификатор ПО |
номер версии | |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-16 | |
Метрологические характеристики представлены в таблице 2.
Таблица 2 - Метрологические характеристики модулей УСО 6000
|
Тип модуля |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % от диапазона, ± | |
|
на входе |
на выходе | ||
|
1 |
2 |
3 |
4 |
|
СР6715 |
от 0 до 10 000 имп/с |
16 бит |
0,01 |
|
СР6731 |
от 0 до 5 мА |
14 бит |
0,15 |
|
от 0 до 20 мА/от 4 до 20 мА |
0,1 | ||
|
СР6732 |
Сигналы от термопар^ | ||
|
ТВР (А-1) от 0 до +2500 ОС |
16 бит |
0,1 | |
|
ТВР (А-2, А-3) от 0 до +1800 ос | |||
|
ТПР (В) от +300 до +1820 ос | |||
|
ТХКн (Е) от -200 до +1000 ОС | |||
|
ТЖК (J) от -200 до +1200 ОС | |||
|
ТХА (K) от -200 до +1372 ос | |||
|
ТХК (L) от -200 до +800 ос |
0,1 | ||
|
ТНН (N) от -200 до +1300 ОС | |||
|
ТПП (R,S) от 0 до +1768 ос | |||
|
ТМК (M) от -200 до +100 ОС |
0,2 | ||
|
ТМКн (T) от -200 до +400 ОС | |||
|
Сигналы от термопреобразователей сопротивления2 | |||
|
Pt50 (а = 0,00385 ос-1) от -200 до +850 ос |
16 бит |
0,1 | |
|
Pt100 (а = 0,00385 ос-1) от -200 до +850 ос | |||
|
Pt500 (а = 0,00385 ос-1) от -200 до +850 ос | |||
|
Pt1000 (а = 0,00385 ос-1) от -200 до +50 ОС | |||
|
50П (а = 0,00391 ос-1) от -200 до +850 ос | |||
|
100П (а = 0,00391 ос-1) от -200 до +850 ос | |||
|
Cu50 (а = 0,00426 ос-1) от -50 до +200 ОС |
0,15 | ||
|
Cu100 (а = 0,00426 ос-1) от -50 до +200 ОС | |||
|
50М (а = 0,00428 ос-1) от -180 до +200 ОС | |||
|
100М (а = 0,00428 ос-1) от -180 до +200 ОС | |||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
СР6732 |
100Н (а = 0,00617 °C-1) от -50 до +140 °С |
16 бит |
0,15 |
|
ТСП гр. 203) от -200 до +650 °С |
0,2 | ||
|
ТСП гр. 21, 223) от -200 до +650 °С |
0,1 | ||
|
ТСМ гр. 23, 243) от -50 до +200 °С |
0,15 | ||
|
Напряжение | |||
|
от-584000 до 584000 мкВ |
16 бит |
0,1 | |
|
от-292000 до 292000 мкВ | |||
|
от -146000 до 146000 мкВ | |||
|
от -73000 до 73000 мкВ | |||
|
от -36000 до 36000 мкВ | |||
|
от -18000 до 18000 мкВ | |||
|
Сопротивление | |||
|
от 0 до 1200 Ом |
16 бит |
0,1 | |
|
от 0 до 600 Ом | |||
|
от 0 до 300 Ом | |||
|
от 0 до 150 Ом | |||
|
СР6734 |
от 0 до 5 мА |
14 бит |
0,15 |
|
от 0 до 20 мА / от 4 до 20 мА |
0,1 | ||
|
СР6735 |
от 0 до 10 В |
14 бит |
0,1 |
|
СР6741 |
14 бит |
от 0 до 5 мА/ от 0 до 20 мА/ от 4 до 20 мА от 0 до 10 В |
0,1 |
|
СР6787 |
от 0 до 5 мА |
14 бит |
0,15 |
|
от 0 до 20 мА / от 4 до 20 мА |
0,1 | ||
1) Без учета погрешности канала компенсации температуры холодного спая. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая с использованием, входящего в поставку, цифрового датчика температуры: ±0,5 °С.
2) По трехпроводной схеме измерений.
3) Градуировки по ГОСТ 6651-59.
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на каждые 10 °С составляют 1/2 пределов допускаемой основной приведенной погрешности.
Основные технические характеристики представлены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания УСО 6000: -напряжение переменного тока, В |
220±15%10% |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
- напряжение постоянного тока, В |
24/220 |
|
Параметры электрического питания (внутренний источник питания) модулей УСО: - напряжение постоянного тока, В |
3,3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Потребляемая мощность модуля УСО, В^А, не более |
5 |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более: | |
|
СР60ХХ |
148х253х35 |
|
СР6440 |
36x95x58 |
|
СР66ХХ |
180х112х104 |
|
СР67ХХ, кроме СР678Х |
46х22х35 |
|
СР678Х |
160х230х70 |
|
СР6920 |
157х257х25 |
|
СР6921 |
166x106x25 |
|
Масса, кг, не более: СР60ХХ |
0,65 |
|
СР6440 |
0,10 |
|
СР66ХХ |
0,65 |
|
СР67ХХ, кроме СР678Х |
0,02 |
|
СР678Х |
0,80 |
|
СР6920 |
0,50 |
|
СР6921 |
0,30 |
|
Рабочие условия эксплуатации:
|
от +1 до +70 |
|
(без конденсации), % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
|
Нормальные условия эксплуатации:
|
т +18 до +28 |
|
(без конденсации), % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
наносится на защитную крышку устройств управления технологической автоматики, защиты и КИП УСО 6000 и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность УСО 6000
|
Наименование |
Обозначение |
Количество |
|
Устройство управления технологической автоматики, защиты и КИП |
УСО 6000 |
комплектация по спецификации заказа |
|
Паспорт |
СКБИ.468332.009 ПС |
1 шт. |
|
Руководство по эксплуатации |
СКБИ.468332.009 РЭ |
1 шт. |
|
Методика поверки |
СКБИ.468332.009 М1 |
1 шт. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам управления технологической автоматики, защиты и КИП УСО 6000ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний;
ТУ 3433-001-13095309-2006 Устройства управления технологической автоматики, защиты и КИП УСО 6000. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Специализированное конструкторское бюро программируемых средств и систем управления» (ООО «СКБ ПСИС»)
ИНН 2129003869
Адрес места осуществления деятельности: 428000, г. Чебоксары, ул. Академика А.Н. Крылова, д. 13, пом. 3
Телефон: +7 (8352) 400-300
Web-сайт: www.psis.ru
E-mail: main@psis.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 781-86-40
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
