ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Терминалы измерительные «СТРУНА-5»

Назначение средства измерений

Терминалы измерительные «СТРУНА-5» (далее по тексту - терминалы) предназначены для работы в составе автоматизированной измерительной системы (далее - АИС), которая представляет собой комплекс программно-аппаратных средств и является системой автоматизированного контроля напряженно-деформированного состояния (САК - НДС) бетонных сооружений. Мониторинг производится путём периодических измерений информационных параметров распределённого по сооружению массива датчиков.

Терминалы применяются для измерения таких информационных параметров, как: период собственных колебаний струнных датчиков Х), декремент затухания переходного процесса (dX), уровень сигнала отклика (UX), сопротивление датчика (в том числе - датчика температуры) на постоянном токе (RX), величину тока датчиков с токовым выходом (IX). Для возможности оценки технического состояния струнных датчиков в терминале предусмотрена функция визуализации формы сигнала отклика датчиков на зондирующий импульс и спектрограммы анализируемого сигнала и помеховой обстановки (помех).

Связь терминала с сервером базы данных производится по сети Ethernet.

Описание средства измерения

Принцип действия терминала в режиме периодомера основан на возбуждении струнного преобразователя путем подачи видеоимпульса либо радиоимпульса с линейно-частотной модуляцией (ЛЧМ) на его электромагнитную головку, под действием которого возбуждаются колебания струны преобразователя. После установления свободных, затухающих колебаний струны терминал измеряет (по электрическому сигналу с головки преобразователя) период (частоту) данных колебаний, начальный размах, декремент затухания и сопротивление обмотки электромагнитной головки.

При измерении параметров датчиков не струнного типа терминал работает в режимах миллиамперметра или омметра, в зависимости от типа датчика.

Терминалы вырабатывают сигналы управления коммутаторами датчиков, сигналы воздействия на контролируемые датчики, производят усиление сигналов отклика, математическую обработку, осуществляют накопление данных для выдачи на компьютер (сервер) и последующего анализа, а также вырабатывают сигналы имитации для самопроверки. Терминалы способны производить измерения параметров как в ручном, так и в автоматическом режимах. В терминалах заложена возможность изменения пикового значения возбуждающего видеоимпульса.

Терминалы осуществляют контроль параметров датчиков следующих видов:

  • - струнных датчиков ударного возбуждения типов:

ПЛДС (преобразователь линейных деформаций струнный - тензометр струнный); ПЛПС (преобразователь линейных перемещений струнный - щелемер струнный); ПТС (преобразователь температуры струнный - термометр струнный);

ПДС (преобразователь давления струнный - пьезодинамометр струнный) и др.;

  • - струнных датчиков, возбуждаемых сигналом с линейной частотной модуляцией (ЛЧМ);

  • - датчиков различных типов с токовым выходом (4-20 мА);

  • - датчиков температуры резистивного типа.

Общее количество датчиков, контролируемых одним терминалом - до 1792 штук.

Для адресного подключения датчиков к терминалам используются релейные коммутаторы, которых может быть до 32 шт.

Терминал состоит из следующих основных функциональных элементов: кросс-платы; модуля измерительных преобразователей; генератора - имитатор сигнала, генератор зондирующего импульса; генератора сигнала с линейно-частотной модуляцией; модуля процессора; модуля АЦП.

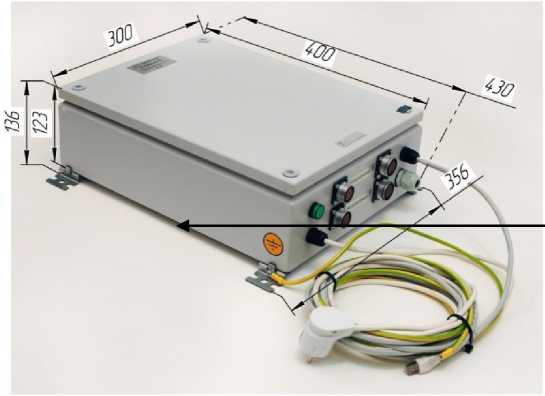

Общий вид терминала, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Приказ Росстандарта №1807 от 31.07.2019, https://oei-analitika.ru

Место пломбров-ки пломбировочной лентой

Рисунок 1 - Общий вид терминала, схема пломбировки от несанкционированного доступа

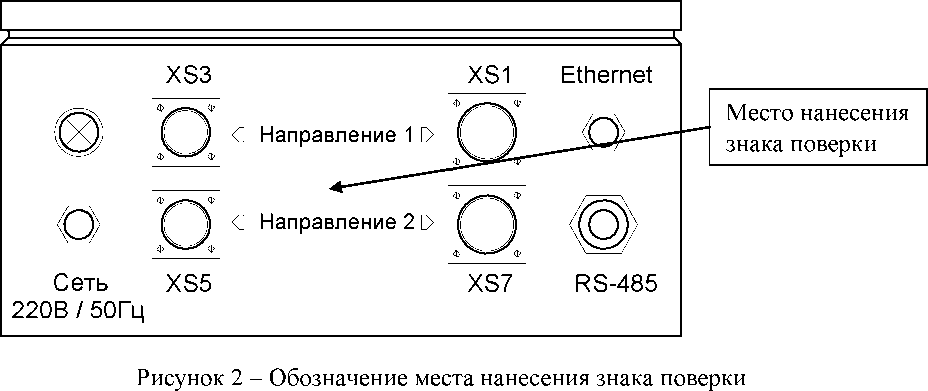

Обозначение места нанесения знака поверки представлено на рисунке 2.

Приказ Росстандарта №1807 от 31.07.2019, https://oei-analitika.ru
Программное обеспечение

Программное обеспечение предназначено для управления терминалом и обработки информации, полученной от измерительных устройств в процессе проведения измерений.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

struna manual.exe

Номер версии (идентификационный номер) ПО

V52.9.104

Цифровой идентификатор ПО

B9E13C7D032ED64B4C8CB0B5ABFA1D84

Алгоритм вычисления контрольной суммы ис-

md5

Идентификационные данные (признаки)

Значение

полняемого кода

Идентификационное наименование ПО

struna control.exe

Номер версии (идентификационный номер) ПО

V52.10.104

Цифровой идентификатор ПО

9835F37A6F369A4E5FC0FD768F81E7DB

Алгоритм вычисления контрольной суммы исполняемого кода

md5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики терминалов

Диапазон измеряемого сопротивления (R), Ом

от 1 до 3000

Пределы допускаемой абсолютной погрешности измерений сопротивления в диапазоне от 1 до 200 Ом включ., Ом

±0,2

Пределы допускаемой относительной погрешности измерений сопротивления в диапазоне свыше 200 до 3000 Ом, %

±0,1

Диапазон измерения периода (частоты) входных сигналов, мкс (Гц)

от 333,3 до 2000 (от 3000 до 500)

Пределы допускаемой относительной погрешности измерений периода (частоты) входных сигналов, %

±0,05

Диапазон измерения уровня входных сигналов (U), мВ

от 0,25 до 25

Пределы допускаемой относительной погрешности измерений уровня входных сигналов, %

±5

Устанавливаемая амплитуда (Ur3U) зондирующего импульса на RH = 1000 Ом, В

140, 160, 180 и 200

Предельное отклонение амплитуды зондирующего импульса на R=1000 Ом, В

± 5

Устанавливаемая амплитуда (Ur3U) зондирующего импульса на RH = 250 Ом, В

140, 160, 180 и 200

Предельное отклонени аплитуды зондирующего импульса на R=250 Ом, В

-10

Длительность гзи) зондирующего импульса на RH= 1000 Ом, мс

1,0 ±0,1

Длительность гзи) зондирующего импульса на RH= 250,0 Ом, мс

0,3 ±0,05

Диапазон частот ЛЧМ сигнала (f1, ..., f ), Гц

от 1350 до 2950

Предельное отклонение частоты ЛЧМ сигнала, Гц

±10%

Амплитудное значение ЛЧМ сигнала, на RH= 250,0 Ом, В

3,35 ±0,25

Длительность сигнала ЛЧМ, мс

150 ±5

Диапазон измерений тока, мА

от 2 до 20

Пределы допускаемой относительной погрешности измерений тока, %

±0,1

Диапазон измерений логарифмического декремента затухания входных сигналов (d)

от 0,001 до 0,01

Пределы допускаемой относительной погрешности измерений логарифмического декремента затухания, %

±5

Примечание - логарифмический декремент затухания определяется по формуле: d = (lnA1- lnAn+1)/n, где A1 - амплитуда первого периода,

An+1 - амплитуда n+1 периода.

Таблица 3 - Основные технические характеристики терминалов

Ток имитации (датчиков с токовым выходом), мА

10,5 ±1,0

Сопротивление имитирующего резистора (датчиков сопротивления), RUM,

Ом

1000 ±1,0

Период немодулированного сигнала имитации струнных датчиков (Тим.н.), мкс

1000 ±1,0

Уровень немодулированного сигнала имитации струнных датчиков ^им^ мВ

1,8 ±0,5

Период спадающего сигнала имитации струнных датчиков им), мкс

1000 ±1,0

Уровень спадающего сигнала имитации струнных датчиков (UUM), мВ

5,5 ±1,0

Декремент затухания спадающего сигнала имитации (dUM)

от 0,0009 до 0,0025

Средняя наработка на отказ, ч, не менее

10 000

Среднее время восстановления работоспособности, ч, не более

4

Средний срок службы изделия, лет, не менее

15

Габаритные размеры с учетом элементов крепления и гермовводов, мм

430x356x136

Масса изделия с учетом элементов крепления, кг

8,5

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха при 25 °С, %, не более

  • - атмосферное давление, кПа

от -5 до +40

90

от 71,6 до 106,7

Параметры питания:

  • - напряжение питающей сети, В

  • - частота питающей сети, Гц

220 ±22

50 ±2

Потребляемая мощность, В^А, не более

20

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ФАНЕ.411729.001 РЭ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Терминал измерительный «Струна-5»

ФАНЕ.411729.001 ТУ

1 шт.

Устройство проверочное (сервисное) УП

ФАНЕ.687281.001

1 шт.

Эквивалент нагрузки 1

ФАНЕ.687281.002-01

1 шт.

Эквивалент нагрузки 2

ФАНЕ.687281.002-02

1 шт.

Программное обеспечение. Руководство пользователя ПО

ФАНЕ.411729.001 РП

1 экз.

Руководство по эксплуатации

ФАНЕ.411729.001 РЭ

1 экз.

Паспорт

ФАНЕ.411729.001 ПС

1 экз.

Ведомость эксплуатационных документов

ФАНЕ.411729.001 ВЭ

1 экз.

Ящик укладочный (футляр)

-

1 шт.

Упаковочный лист

-

1 экз.

Методика поверки

18-18/019 МП

1 экз.

Поверка

осуществляется по документу 18-18/019 МП «Терминалы измерительные «Струна-5». Методика поверки с Изменением №  1», утвержденному ФБУ «Красноярский ЦСМ»

19.04.2019 г.

Основные средства поверки:

  • -     мегаомметр М1101М, диапазон измерений сопротивления от 0 до 200 Мом с погрешность не более ±1,5 % , рег. номер 101-62;

  • -     магазин сопротивлений МСР-60М, диапазон измерений от 0,01 до 111111,1 Ом с погрешностью 0,02 %, рег. номер 2751-71;

  • -    осциллограф цифровой запоминающий WaveAce 101, диапазон измерений частоты от 0 до 40 МГц с погрешностью ±0,01 %, диапазон установки коэффициента отклонения от 2 мВ/дел до 5 В/дел с погрешностью ±3 %, рег. № 44630-10;

  • -     генератор сигналов специальной формы WaveStation 2012, диапазон измерений от 1 мкГц до 10 МГц с погрешностью ±Г10-4 Гц, рег. № 53066-13

  • - калибратор-вольтметр универсальный В1-28, диапазон измерений от 0,01 мВ до 700 В с погрешностью ±0,005%, рег. номер 10759-86.

Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель корпуса терминала оттиском клейма поверителя и на свидетельство о поверке в виде наклейки со штрих-кодом.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к терминалу измерительному «СТРУНА-5»

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Технические условия ФАНЕ.411729.001 ТУ

Изготовитель

Научно-производственная компания «ФАЗА» общество c ограниченной ответственностью (НПК «ФАЗА» ООО)

ИНН 2463223015

Адрес: 660036, г. Красноярск, ул. Академика Киренского, 24 «А», помещение 109 Телефон (факс): (391) 218-02-87

Web-сайт: www.ntcrmezon.ru

E-mail: faza-company@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Красноярском крае (ФБУ «Красноярский «ЦСМ»)

Адрес: 660064, г. Красноярск, ул. Академика Вавилова, 1А

Телефон: (391) 236-30-80

Факс: (391) 236-12-94

Web-сайт: www.krascsm.ru

Е-mail: csm@krascsm.ru

Аттестат аккредитации ФБУ «Красноярский «ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311536 от 26.02.2016 г.
