МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

05 июля 2022 г.

1628

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

/                             Л

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен; с 27.12.2021 до 27.12.2022

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код

характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код

иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Каналы измерительные

MS-

System

RE103/

WW017

Е

86051-22

MS-System RE103/WW017

(зав. № 01MBA10CG101) в составе преобразователя вихретокового WW017 (зав. № AJ0968) и трансмиттера RE103 (зав. №

AJ0970), MS-System

RE103/WW017 (зав. № 01MBA10CG102) в составе преобразователя вихретокового WW017 (зав. № AJ0969) и трансмиттера RE103 (зав. №

AJ0971)

Фирма "Meggitt

GmbH", Германия

Фирма "Meggitt

GmbH", Германия

ОС

МП 204/307-2022

2 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин"), Южная часть промзоны Горелово, Ленинградская обл.

ФГУП "ВНИИМС",

г. Москва

18.05.2022

2.

Датчик давления

528.9310

033C11

E

86052-22

NK0001

Фирма "Huba Control AG", Швейцария

Фирма "Huba Control AG", Швейцария

ОС

МИ 1997

89

3 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО

"Сименс Тех-

ФГБУ "ВНИИМС",

г. Москва

27.05.2022

нологии Газовых Турбин"),

Южная часть промзоны Горелово, Ленинградская обл.

3.

Преобразователи давления измерительные

PU-

10E.2.0.2 .0.E03.2.

E11.2

E

86053-22

2215093, 2215094

Фирма "Profimess

GmbH",

Германия

Фирма "Profimess

GmbH",

Германия

ОС

МИ 1997

89

3 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин"), Южная часть промзоны Горелово, Ленинградская обл.

ФГБУ

"ВНИИМС",

г. Москва

27.05.2022

4.

Преобразователи тер-моэлектри-ческие

T-M 110

GHA BL-K EX

Е

86054-22

№01MBR10CT001

A/B,

01MBR10CT002A/

B,

01MBR10CT003A/

B,

01MBR10CT004A/

B, 01MBR10CT005A/

B, 01MBR10CT006A/

B

Фирма "KMP

Krick Mess-technik & Part

ner KG",

Германия

Фирма "KMP

Krick Mess-technik & Part

ner KG",

Германия

ОС

ГОСТ

8.338-2002

2 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин), Южная часть промзоны Горелово, Ленинградская обл..

ФГБУ

"ВНИИМС",

г. Москва

30.05.2022

5.

Термопреобразователи сопротивления платиновые

Xn-3000-20-0-

CHLT33

Е

86055-22

01MBA11CT101A/

B,

01MBA11CT102A/

B,

01MBA11CT103A/

B,

01MBA11CT111A/

B,

01MBA11CT112A/

B,

Thermo Sensor GmbH,

Германия

Thermo Sensor GmbH,

Германия

ОС

ГОСТ

8.461-2009

2 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин),

ФГБУ

"ВНИИМС",

г. Москва

30.05.2022

01MBA11CT113A/

B

Южная часть промзоны Горелово, Ленинградская обл.

6.

Преобразователи тер-моэлектри-ческие с одной термопарой

AL-KB-

1,5-870

0,15

Е

86056-22

01MBM12CT101, 01MBM12CT102, 01MBM12CT103, 01MBM12CT104, 01MBM12CT105, 01MBM12CT106, 01MBM12CT107, 01MBM12CT108, 01MBM12CT109, 01MBM12CT110, 01MBM12CT111, 01MBM12CT112, 01MBM12CT113, 01MBM12CT114, 01MBM12CT115, 01MBM12CT116, 01MBM22CT101, 01MBM22CT102, 01MBM22CT103, 01MBM22CT104, 01MBM22CT105, 01MBM22CT106, 01MBM22CT107, 01MBM22CT108, 01MBM22CT109, 01MBM22CT110, 01MBM22CT111, 01MBM22CT112, 01MBM22CT113, 01MBM22CT114, 01MBM22CT115, 01MBM22CT116

Фирма

"Rossel-

Messtechnik

GmbH",

Германия

Фирма

"Rossel-

Messtechnik

GmbH",

Германия

ОС

ГОСТ

8.338-2002

Первичная поверка до ввода в экс-плуа-тацию

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин), Южная часть промзоны Горелово, Ленинградская обл.

ФГБУ

"ВНИИМС",

г. Москва

30.05.2022

7.

Преобразователи тер-моэлектри-ческие с двумя термопарами

151146

Е

86057-22

00MAA16CT010,

00MAA16CT020,

00MAA16CT030

Фирма "Reckmann GmbH", Германия

Фирма "Reckmann GmbH", Германия

ОС

ГОСТ

8.338-2002

2 года

Общество с ограниченной ответственностью "Сименс

Технологии Газовых Турбин" (ООО "Сименс Тех-

ФГБУ

"ВНИИМС",

г. Москва

23.06.2022

нологии Газовых Турбин), Южная часть промзоны Горелово, Ленинградская обл.

8.

Преобразователи тер-моэлектри-ческие с тремя термопарами

1153-11

359

Е

86058-22

01MBD11CT101A/

B/C,

01MBD12CT101A/

B/C

Фирма "THERMO SENSOR GmbH",

Германия

Фирма "THERMO SENSOR GmbH",

Германия

ОС

ГОСТ

8.338-2002

3 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин), Южная часть промзоны Горелово, Ленинградская обл.

ФГБУ

"ВНИИМС",

г. Москва

23.06.2022

9.

Преобразователи тер-моэлектри-ческие с унифицированным выходным сигналом

2xNiCr-

Ni-K5-68450-

BB2069-

15

Е

86059-22

00MAA15CT020, 00MAA15CT021

Фирма "Dittmer Tem-peraturfuhler GmbH & Co. KG", Германия

Фирма "Dittmer Tem-peraturfuhler GmbH & Co. KG", Германия

ОС

МП 207015-2022

2 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин), Южная часть промзоны Горелово, Ленинградская обл.

ФГБУ

"ВНИИМС",

г. Москва

30.05.2022

10.

Преобразователи тер-моэлектри-ческие с унифицированным выходным сигналом

2xNiCr-

Ni-5-68450-

BB2069

Е

86060-22

00MAW30CT010,

00MAW30CT011,

00MAW30CT012,

00MAW40CT010,

00MAW40CT011, 00MAW40CT012

Фирма "Dittmer Tem-peraturfuhler GmbH & Co. KG", Германия

Фирма "Dittmer Tem-peraturfuhler GmbH & Co. KG", Германия

ОС

МП 207016-2022

2 года

Общество с ограниченной ответственностью "Сименс

Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин),

ФГБУ

"ВНИИМС",

г. Москва

30.05.2022

Южная часть промзоны Горелово, Ленинградская обл.

11.

Преобразователи тер-моэлектри-ческие с унифицированным выходным сигналом

2xNiCr-

Ni-5-68450-

BB2069

A

Е

86061-22

00MAA10CT010, 00MAA10CT011, 00MAA15CT010, 00MAA15CT011, 00MAA15CT050, 00MAA15CT060, 00MAA15CT070, 00MAA15CT080, 00MAC10CT040, 00MAC10CT041, 00MAC10CT042, 00MAC15CT043, 00MAC10CT050, 00MAC10CT051, 00MAC10CT052

Фирма "Dittmer Tem-peraturfuhler GmbH & Co.

KG", Германия

Фирма "Dittmer Tem-peraturfuhler GmbH & Co.

KG", Германия

ОС

МП 207

014-2022

2 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин), Южная часть промзоны Горелово, Ленинградская обл.

ФГБУ

"ВНИИМС",

г. Москва

30.05.2022

12.

Термопреобразователи сопротивления платиновые

WQ0232

-PVDFo

Е

86062-22

01MKD11CT017,

01MKD12CT017

Фирма "Tempera-turmeBtechnik

Geraberg GmbH",

Германия

Фирма "Tem

pera-turmeBtechnik Geraberg

GmbH",

Германия

ОС

ГОСТ 8.

461-2009

2 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин), Южная часть промзоны Горелово, Ленинградская обл.

ФГБУ

"ВНИИМС",

г. Москва

30.05.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «5» июля 2022 г. №1628

Лист № 1 Регистрационный № 86051-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Каналы измерительные MS-System RE103/WW017

Назначение средства измерений

Каналы измерительные MS-System RE103/WW017 (далее - каналы) предназначены для измерений осевых перемещений вала газотурбинной установки SGT5-2000E, находящийся на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип действия основан на взаимодействии электромагнитного поля, создаваемого вихретоковым преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного тока.

Каналы измерительные MS-System RE103/WW017 (зав. №№ 01MBA10CG101, 01MBA10CG102) состоят из преобразователя вихретокового WW017 (зав. № AJ0968 для канала измерительного зав. № 01MBA10CG101 и зав. № AJ0969 для канала измерительного зав. №01MBA10CG102) и трансмиттера RE103 (зав. № AJ0970 для канала измерительного зав. № 01MBA10CG101 и зав. № AJ0971 для канала измерительного зав. №01MBA10CG102), который преобразует сигнал от преобразователя вихретокового в унифицированный токовый сигнал от 4 до 20 мА. Для питания канала используется питание от внешних источников.

Пломбирование каналов измерительных MS-System RE103/WW017 не предусмотрено.

Нанесение знака поверки на каналы измерительные MS-System RE103/WW017 не предусмотрено, знак поверки.

Преобразователь вихретоковый WW017 и трансмиттера RE103 имеют свои заводские номера наносимые на корпус трансмиттера (на тарнсмиттере указывается заводской номер самого трансмиттера и преобразователя вихретокового) и на проводе преобразователя вихретокового методом наклейки в формате порядкового номера, состоящего из букв и цифр.

Общий заводской номер каналов измерительных MS-System RE103/WW017 наносится на корпус преобразователя вихретокового WW017 и трансмиттера RE103 методом наклейки в формате порядкового номера, состоящего из букв и цифр.

Общий вид каналов измерительных MS-System RE103/WW017 и место нанесения заводских номеров представлен на рисунке 1. Опломбирование каналов не предусмотрено.

Место нанесения заводского номера преобразователя вихретокового WW017

Место нанесения заводского номера каналов измерительных MS-System RE103/WW017

Место нанесения

заводского номера трансмиттера RE103

MS-Systb^REfr&g^JQ/WOI 7

Transducer WWW SNH: AJ0968

- ■ ■ ' ....... ' ■  1' '>^Д.1ПО7Л

10MBA10CG101

I ШШ'

Рисунок 1 - Общий вид каналов измерительных MS-System RE103/WW017

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон измерений осевого перемещения, мм

от 2 до 8

Номинальное значение коэффициента преобразования, мА/мм

2,67

Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %

±3

Пределы относительной погрешности измерений осевого перемещения, %

±3

Диапазон выходного постоянного тока, мА

от 4 до 20

Таблица 2 - Технические характеристики

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +145

Габаритные размеры, мм, не более:

- преобразователя вихретокового WW017 (диаметрхдлина)

024х250

- трансмиттера RE103 (длинахширинахвысота)

125х125х82

Длина соединительного кабеля, м, не более

5

Масса, кг, не более:

- преобразователя вихретокового WW017

1,3

- трансмиттера RE103

1,4

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Лист № 3 Всего листов 4 Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Канал измерительный MS-System RE103/WW017 в составе:

зав. №№ 01MBA10CG101,

01MBA10CG102

2 шт.

Преобразователь вихретоковый WW017

зав. №№ AJ0968, AJ0969

2 шт.

Трансмиттер RE103

зав. №№ AJ0970, AJ0971

2 шт.

Паспорт

-

2 экз.

Сведения о методиках (методах) измерений

приведены в паспорте в разделе 4 «Сведения о методиках (методах) измерений»

Нормативные и технические документы, устанавливающие требования к средству измерений

Техническая документация фирмы «Meggitt GmbH», Германия

Правообладатель

Фирма «Meggitt GmbH», Германия

Адрес: 63067, Offenbach/Main, Kaiserleistrase, 51, Германия

Телефон: +49 69 97 99 05-0

Факс: +49 69 97 99 05-26

E-mail: info@meggitt.de

Web-сайт: www.meggitt.de

Изготовитель

Фирма «Meggitt GmbH», Германия

Адрес: 63067, Offenbach/Main, Kaiserleistrase, 51, Германия

Телефон: +49 69 97 99 05-0

Факс: +49 69 97 99 05-26

E-mail: info@meggitt.de

Web-сайт: www.meggitt.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1

Всего листов 4

Регистрационный № 86052-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

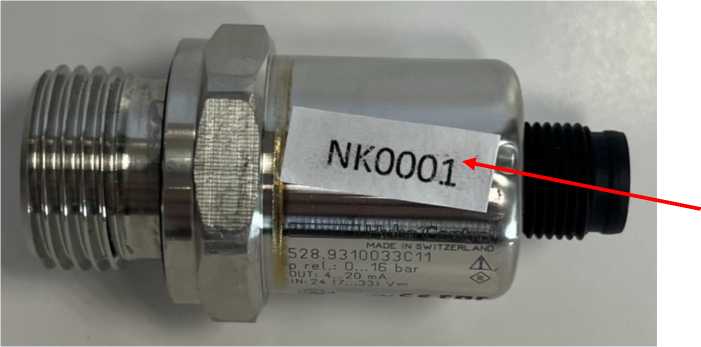

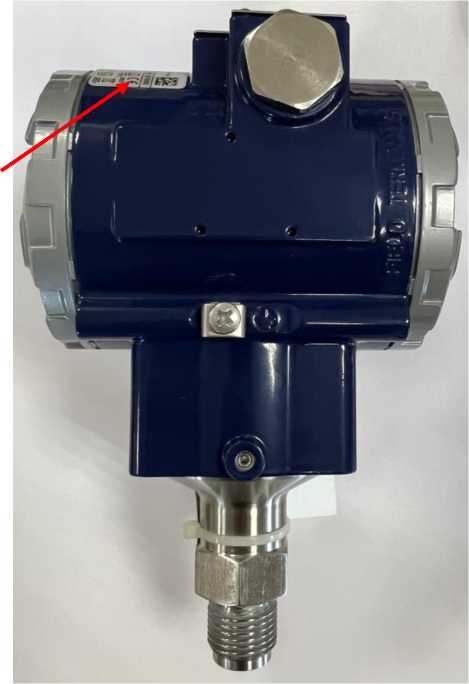

Датчик давления 528.9310033C11

Назначение средства измерений

Датчик давления 528.9310033C11 (далее - датчик) предназначен для измерений и непрерывного преобразования значений избыточного давления в унифицированный аналоговый выходной сигнал, используемый в качестве входного в системах сбора данных, автоматического контроля, регулирования и управления технологическими процессами на ПГУ-250 для ПАО «Казаньоргсинтез» (Лушниковская ПГУ).

Описание средства измерений

Принцип действия датчика основан на явлении тензоэффекта в полупроводниках. Первичным преобразователем служит металлическая мембрана, на которой закреплен чувствительный элемент - тензорезисторы, соединенные в мостовую схему.

Под действием давления измеряемой среды мембрана деформируется, вызывая изменение сопротивления тензорезисторов, что приводит к разбалансу моста Уитсона и изменению напряжения выходного сигнала моста, пропорционально измеряемому давлению.

Электронный блок (вторичный преобразователь) питает стабилизированным напряжением мостовую схему и преобразует выходной сигнал моста в унифицированный выходной сигнал постоянного тока.

Конструктивно датчик выполнен в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчика для подачи измеряемого давления расположен резьбовой штуцер. В верхней части датчика для подсоединения внешних электрических цепей расположен электрический соединитель.

Датчик данного типа имеет заводской номер - NK0001

Заводской номер нанесен на корпус датчика с помощью наклейки.

Нанесение знака поверки на датчик не предусмотрено.

Пломбирование датчика не предусмотрено.

Общий вид датчика и место нанесения заводского номера приведено на рисунке 1.

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид датчика и место нанесения заводского номера

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические и основные технические характеристики датчика приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристик

Значение

Диапазон измерений избыточного давления, МПа (бар)

от 0 до 1,6 (от 0 до 16)

Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений

± 0,3

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С

± 0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

Диапазоны температуры окружающего воздуха, °С

от -30 до +85

Напряжение питания постоянного тока, В

от 7 до 33

Нормальные условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

  • - относительная влажность окружающего воздуха, %

от +21 до +25 от 84 до 106,7 от 30 до 80

Масса, кг, не более

0,110

Габаритные размеры (длинахдиаметр), мм, не более

59x31

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Лист № 3 Всего листов 4 Комплектность средства измерений

Таблица 3 - Комплектность датчика

Наименование

Обозначение

Количество

Примечания

Датчик давления

528.9310033C11

1 шт.

-

Паспорт

-

1 экз.

-

Сведения о методиках (методах) измерений

Приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к датчику давления 528.9310033C11

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

Правообладатель

Фирма «Huba Control AG», Швейцария

Адрес: Industriestrasse 17, CH-5436, Швейцария

Телефон: +41 56 436 82 00

Факс: +41 56 436 82 82

Web-сайт: www.hubacontrol.com

Изготовитель

Фирма «Huba Control AG», Швейцария

Адрес: Industriestrasse 17, CH-5436, Швейцария

Телефон: +41 56 436 82 00

Факс: +41 56 436 82 82

Web-сайт: www.hubacontrol.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77

Факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1 Регистрационный № 86053-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные PU-10E.2.0.2.0.E03.2.E11.2

Назначение средства измерений

Преобразователи давления измерительные     PU-10E.2.0.2.0.E03.2.E11.2

(далее - преобразователи) предназначены для измерений и непрерывного преобразования значений избыточного давления в унифицированный аналоговый выходной сигнал, используемый в качестве входного в системах сбора данных, автоматического контроля, регулирования и управления технологическими процессами на ПГУ-250 для ПАО «Казаньоргсинтез» (Лушниковская ПГУ).

Описание средства измерений

Принцип действия преобразователей основан на явлении тензоэффекта в полупроводниках. Первичным преобразователем служит металлическая мембрана, на которой закреплен чувствительный элемент - тензорезисторы, соединенные в мостовую схему.

Под действием давления измеряемой среды мембрана деформируется, вызывая изменение сопротивления тензорезисторов, что приводит к разбалансу моста Уитсона и изменению напряжения выходного сигнала моста, пропорционально измеряемому давлению.

Электронный блок (вторичный преобразователь) питает стабилизированным напряжением мостовую схему и преобразует выходной сигнал моста в унифицированный выходной сигнал постоянного тока.

Конструктивно преобразователи выполнены в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. На корпусе преобразователей радиально расположены резьбовой штуцер, для присоединения преобразователя к измеряемому процессу и электрический соединитель для питания и передачи измерительной информации.

Преобразователи данного типа имеют заводские номера - 2215093 и 2215094 Заводской номер нанесен на корпус преобразователей с помощью наклейки. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование преобразователей не предусмотрено.

Общий вид преобразователей и место нанесения заводского номера приведено на рисунке 1.

Место нанесения заводского номера

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей и место нанесения заводского номера

Программное обеспечение Отсутствует.

Метрологические и технические характеристики

Метрологические и основные технические характеристики преобразователей приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа (бар)

от 0 до 2 (20)

Пределы допускаемой основной приведенной погрешности, % от диапазона изменения выходного сигнала

±0,1

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, %/10 °C от диапазона изменения выходного сигнала

±0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Выходной сигнал постоянного тока, мА

от 4 до 20

Напряжение питания постоянного тока, В

от 12 до 28

Масса, не более, кг

1,55

Габаритные размеры (высотахдлинахширина), не более, мм

130x180x115

Нормальные условия измерений:

  • - Температура окружающего воздуха, °С

  • - Относительная влажность (без конденсации), %

  • - Атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106, 7

Наименование характеристики

Значение

Условия эксплуатации:

  • - Температура окружающего воздуха, °С

  • - Относительная влажность (без конденсации), % не более

  • - Атмосферное давление, кПа

от -40 до +80

95 при +35 °С

от 84 до 106, 7

Знак утверждения типа

Наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Комплектность средств измерений приведена в таблице 3.

Таблица 3 - Комплектность преобразователя

Наименование

Обозначение

Количество

Примечания

Преобразователи давления измерительные

PU-10E.2.0.2.0.E03.2.E11.2

2 шт.

Зав №№

2215093,

2215094

Паспорт

-

2 шт.

-

Сведения о методиках (методах) измерений

Приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к преобразователям давления измерительным PU-10E.2.0.2.0.E03.2.E11.2

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

Правообладатель

Фирма «Profimess GmbH», Германия

Адрес: Schleusenstr 3, D-27568 Bremerhaven, Германия

Телефон: +49 (0)471 9824 151

Web-сайт: www.profimess.com

Изготовитель

Фирма «Profimess GmbH», Германия

Адрес: Schleusenstr 3, D-27568 Bremerhaven, Германия

Телефон: +49 (0)471 9824 151

Web-сайт: www.profimess.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77

Факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1

Всего листов 3

Регистрационный № 86054-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические T-M 110 GHA BL-K EX

Назначение средства измерений

Преобразователи термоэлектрические T-M 110 GHA BL-K EX (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры в системе отработанных газов в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя чувствительными элементами (ЧЭ) - термопарами (с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры c монтажным узлом и клеммной головки. Измерительная вставка ТП помещена в защитную трубку, имеющую на конце сужение и открытую зону расположения ЧЭ измерительной вставки, защищенную от механических повреждений специальной конструкцией.

ЧЭ ТП имеют номинальную статическую характеристику (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013). Материал защитной оболочки ТП -сплав Inconel.

К термопреобразователям данного типа относятся преобразователи термоэлектрические T-M 110 GHA BL-K EX с заводскими номерами 01MBR10CT001A/B, 01MBR10CT002A/B, 01MBR10CT003A/B, 01MBR10CT004A/B, 01MBR10CT005A/B,

01MBR10CT006A/B.

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

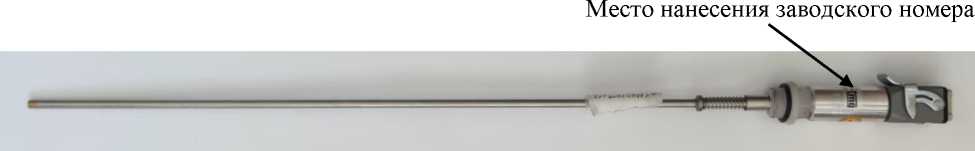

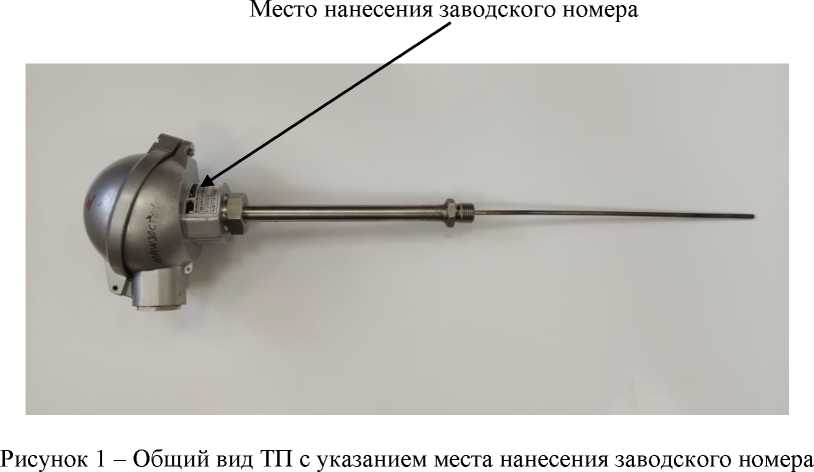

Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера

Пломбирование ТП не предусмотрено. Заводской номер наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические характеристики ТП приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Условное обозначение НСХ ЧЭ ТП

К

Класс допуска ТП

2

Диапазон измерений температуры, °С

от 0 до +600

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

  • - от 0 до +333 включ.

  • - св. +333 до +600

±2,5 ±0,0075-t(1)

Примечание:

(1) t - значение измеряемой температуры, °С

Основные технические характеристики ТП приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Длина монтажной части ТП, мм

1745

Диаметр монтажной части измерительной вставки ТП, мм

11

Масса, кг

2,15

Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее

100

Рабочие условия эксплуатации ТП

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +150

98

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Преобразователь термоэлектрический

T-M 110 GHA BL-K EX

6 шт.

Паспорт (на русском языке)

-

6 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «KMP Krick Messtechnik & Partner KG», Германия Адрес: Am Bahnhof 6, D-63505 Langenselbold, Germany Телефон: +49 (0) 6184-9239-0, факс: +49 (0) 6184-9239-22 E-mail: info@kmp-online.de

Web-сайт: www.kmp-online.de

Изготовитель

Фирма «KMP Krick Messtechnik & Partner KG», Германия Адрес: Am Bahnhof 6, D-63505 Langenselbold, Germany Телефон: +49 (0) 6184-9239-0, факс: +49 (0) 6184-9239-22 E-mail: info@kmp-online.de

Web-сайт: www.kmp-online.de

Испытательный центр Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1 Регистрационный № 86055-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления платиновые Xn-3000-2-0-0-CHLT33

Назначение средства измерений

Термопреобразователи сопротивления платиновые Xn-3000-2-0-0-CHLT33 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры воздуха на входе компрессора в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

Термопреобразователи имеют разборную конструкцию и состоят из измерительной вставки и защитной арматуры, соединенной с защитной головкой, выполненной из алюминиевого сплава. Измерительная вставка ТС состоит из двух тонкопленочных платиновых ЧЭ, помещенных в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов, соединенной с керамической клеммной платформой. Сама трубка в зоне нахождения 2-х, параллельно расположенных ЧЭ, не завальцована и имеет открытую конструкцию, но в месте нахождения соединений самих ЧЭ с выводами залита специальным компаундом.

ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь.

Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная.

К термопреобразователям данного типа относятся термопреобразователи сопротивления платиновые Xn-3000-2-0-0-CHLT33 с заводскими номерами 01MBA11CT101A/B, 01MBA11CT102A/B, 01MBA11CT103A/B, 01MBA11CT111A/B, 01MBA11CT112A/B, 01MBA11CT113A/B.

Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1. Общий вид ТС в разобранном виде представлен на рисунке 2.

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

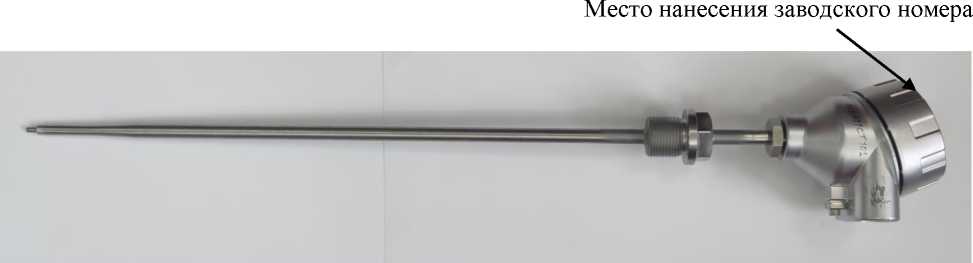

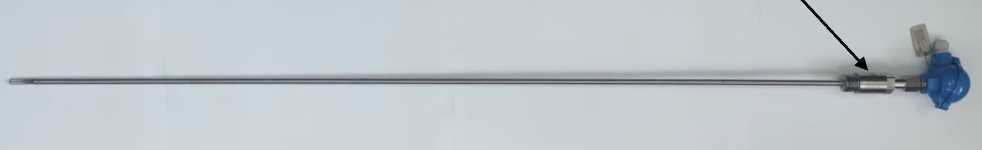

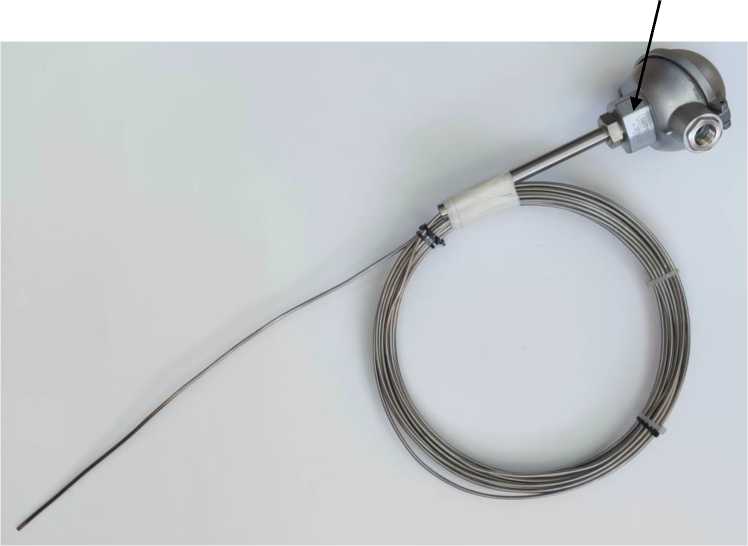

Рисунок 1 - Общий вид ТС в сборе с указанием места нанесения заводского номера

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

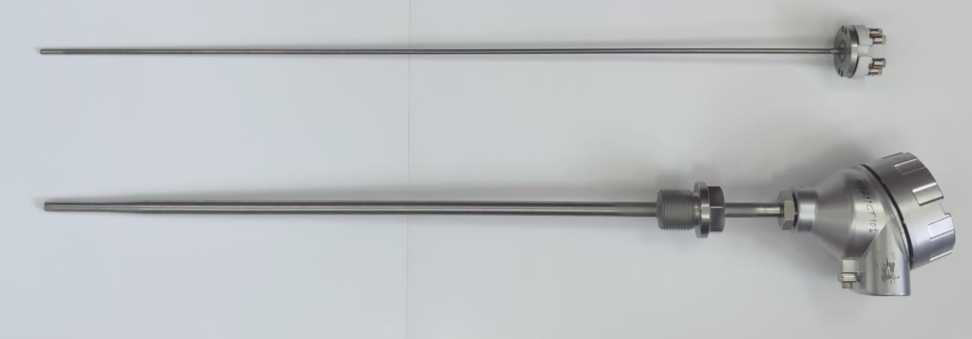

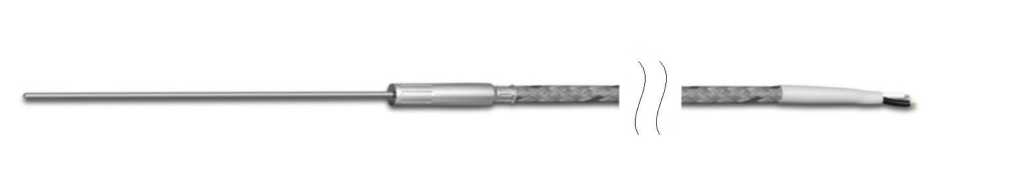

Рисунок 2 - Общий вид ТС в разобранном виде

Пломбирование ТС не предусмотрено. Заводской номер наносится на корпус ТС методом гравировки. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические и основные технические характеристики термопреобразователей сопротивления платиновых Xn-3000-2-0-0-CHLT33 приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -60 до +80

Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751

Pt100

Температурный коэффициент ТС а, °С-1

0,00385

Номинальное значение ТС при 0 °С (Ro), Ом

100

Класс допуска ТС по ГОСТ 6651-2009/МЭК 60751

А

Допуск по ГОСТ 6651-2009/МЭК 60751, °С

±(0,15+0,002 -|t|(1))

Примечание:

(1) t - значение измеряемой температуры, °С

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее

100

Длина монтажной части ТС, мм

520

Диаметр монтажной части ТС, мм

от 9 до 12 (переходный)

Габаритные размеры измерительной вставки, мм (диаметрхдлина)

4x650

Масса, кг

1,65

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -20 до +70

95

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Термопреобразователь сопротивления платиновый

Xn-3000-2-0-0-CHLT33

6 шт.

Паспорт (на русском языке)

-

6 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым Xn-3000-2-0-0-CHLT33

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «Thermo Sensor GmbH», Германия

Адрес: Carl-Zeiss-StraBe 1, 59368 Werne, Germany

Телефон: +49 2389 40200-0

E-mail: info@thermo-sensor.de

Web-сайт: www.thermo-sensor.de

Изготовитель

Фирма «Thermo Sensor GmbH», Германия

Адрес: Carl-Zeiss-StraBe 1, 59368 Werne, Germany

Телефон: +49 2389 40200-0

E-mail: info@thermo-sensor.de

Web-сайт: www.thermo-sensor.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1 Регистрационный № 86056-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15

Назначение средства измерений

Преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры воздуха в камере сгорания в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи конструктивно выполнены в виде измерительной вставки кабельного типа, помещенную в гибкую тонкостенную оболочку, завальцованную со стороны рабочего спая термопреобразователя, и кабеля с удлинительными проводами в металлической оплетке. Измерительная вставка состоит из одного чувствительного элемента - термопары с номинальной статической характеристикой (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) с минеральной (MgO) изоляцией термоэлектродов и изолированным незаземленным рабочим спаем. Материал оболочки ТП - сплав Inconel.

К термопреобразователям данного типа относятся преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15 с заводскими номерами 01MBM12CT101, 01MBM12CT102, 01MBM12CT103, 01MBM12CT104, 01MBM12CT105, 01MBM12CT106, 01MBM12CT107, 01MBM12CT108, 01MBM12CT109, 01MBM12CT110, 01MBM12CT111, 01MBM12CT112, 01MBM12CT113, 01MBM12CT114, 01MBM12CT115, 01MBM12CT116, 01MBM22CT101, 01MBM22CT102, 01MBM22CT103, 01MBM22CT104, 01MBM22CT105, 01MBM22CT106, 01MBM22CT107, 01MBM22CT108, 01MBM22CT109, 01MBM22CT110, 01MBM22CT111, 01MBM22CT112, 01MBM22CT113, 01MBM22CT114, 01MBM22CT115, 01MBM22CT116.

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

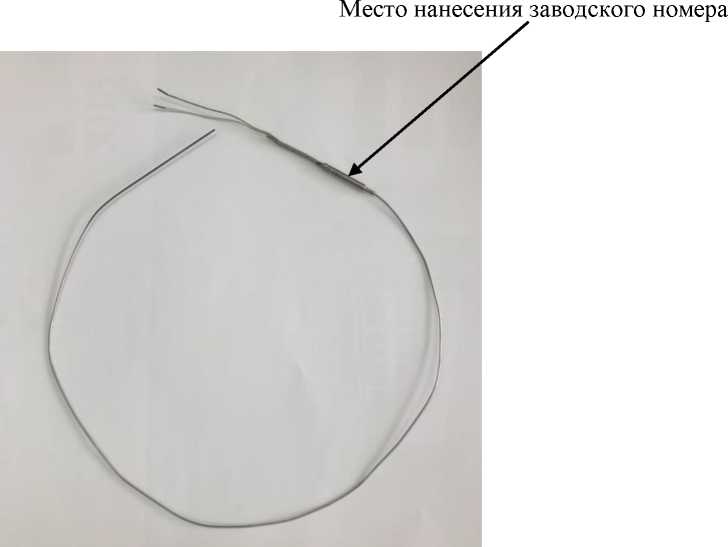

Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера

После установки термопреобразователей в камеру сгорания их дальнейший демонтаж невозможен в связи с особенностями их применения и конструкции.

Пломбирование ТП не предусмотрено. Заводской номер наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические характеристики ТП приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Условное обозначение НСХ ЧЭ ТП

К

Класс допуска ТП

2

Диапазон измерений температуры, °С

от 0 до +1100

Номинальная температура применения, °С

+420

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

  • - от 0 до +333 включ.

  • - св. +333 до +1100

±2,5 ±0,0075-t(1)

Примечание:

(1) t - значение измеряемой температуры, °С

Основные технические характеристики ТП приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Длина монтажной части ТП, мм

870

Диаметр монтажной части ТП, мм

1,5

Длина удлинительных проводов, мм

150

Масса, г

15

Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее

100

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от +5 до +85

95

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Преобразователь термоэлектрический с одной термопарой

AL-KB-1,5-870-0,15

32 шт.

Паспорт (на русском языке)

-

32 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «Rossel-Messtechnik GmbH», Германия

Адрес: Seidnitzer Weg 9 01237 Dresden Телефон: +49 (0)351 31225-0, факс: +49 (0)351 31225-25 E-mail: info@roesseldresden.de

Web-сайт: www.roesseldresden.de

Изготовитель

Фирма «Rossel-Messtechnik GmbH», Германия

Адрес: Seidnitzer Weg 9 01237 Dresden Телефон: +49 (0)351 31225-0, факс: +49 (0)351 31225-25 E-mail: info@roesseldresden.de

Web-сайт: www.roesseldresden.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1

Всего листов 3

Регистрационный № 86057-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические с двумя термопарами 151146

Назначение средства измерений

Преобразователи термоэлектрические с двумя термопарами 151146 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры нагрева корпуса в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи конструктивно выполнены из термопарного кабеля в защитной оболочке из инконеля с минеральной изоляцией термоэлектродов, с присоединенным кабелем с термоэлектродными проводами. Термопарный кабель выполнен на основе двойной термопары с номинальной статической характеристикой (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013).

К термопреобразователям данного типа относятся преобразователи термоэлектрические с двумя термопарами 151146 с заводскими номерами 00MAA16CT010, 00MAA16CT020, 00MAA16CT030.

Общий вид ТП представлен на рисунке 1.

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

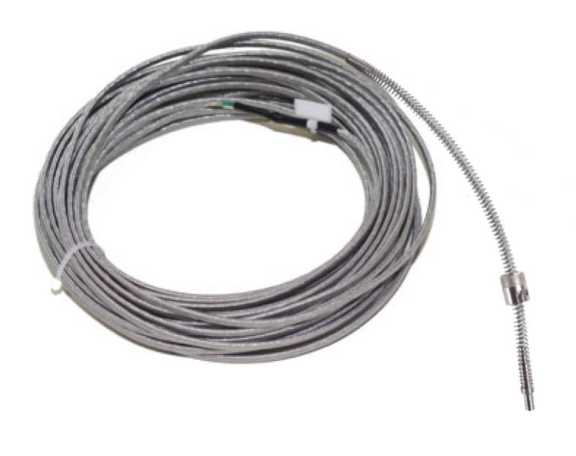

Рисунок 1 - Общий вид ТП

Пломбирование ТП не предусмотрено. Заводской номер наносится на шильдик, прикрепленный к корпусу ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение отсутствует.

Метрологические и технические характеристики Метрологические характеристики ТП приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Условное обозначение НСХ ЧЭ ТП

К

Класс допуска ТП

1

Диапазон измерений температуры, °С

от 0 до +800

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

  • - от 0 до +375 °С включ.

  • - св. +375 до +800 °С

±1,5

±0,004-t

Примечание:

t - значение измеряемой температуры, °С

Основные технические характеристики ТП приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Длина монтажной части ТП, мм

2000

Диаметр монтажной части ТП, мм

3

Длина кабеля с термоэлектродными проводами, мм

25000

Масса, г

400

Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее

100

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +80

95

Средний срок службы, лет

10

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Преобразователь термоэлектрический с двумя термопарами

151146

3 шт.

Паспорт (на русском языке)

-

3 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «Reckmann GmbH», Германия Адрес: Werkzeugstr. 19-23 58093 Hagen Телефон: +49 2331 3501-0, факс: +49 2331 3501-70 E-mail: info@reckmann.de

Web-сайт: www.reckmann.de

Изготовитель

Фирма «Reckmann GmbH», Германия Адрес: Werkzeugstr. 19-23 58093 Hagen Телефон: +49 2331 3501-0, факс: +49 2331 3501-70 E-mail: info@reckmann.de

Web-сайт: www.reckmann.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1 Регистрационный № 86058-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические с тремя термопарами 1153-11-359

Назначение средства измерений

Преобразователи термоэлектрические с тремя термопарами 1153-11-359 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры подшипников компрессора и турбины в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между тремя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи конструктивно выполнены в виде металлического измерительного наконечника цилиндрической формы (корпус) с присоединенным кабелем с удлинительными термоэлектродными проводами в тефлоновой оболочке. Внутри корпуса ТП размещены 3 чувствительных элемента (ЧЭ) - термопары, имеющие изолированные рабочие спаи и номинальную статическую характеристику (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013). На оболочке кабеля расположена специальная втулка (т.н. «масляный барьер»), ограничивающая глубину погружения ТП. Монтаж на объекте измерений осуществляется при помощи подпружиненного байонетного соединения и съемного ниппеля с резьбой М14*1.

К термопреобразователям данного типа относятся преобразователи термоэлектрические с тремя термопарами 1153-11-359 с заводскими номерами 01MBD11CT101A/B/C, 01MBD12CT101A/B/C.

Общий вид ТП представлен на рисунке 1.

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид ТП

Пломбирование ТП не предусмотрено. Заводской номер наносится на шильдик, прикрепленный к корпусу ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические характеристики ТП приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Условное обозначение НСХ ЧЭ ТП

К

Класс допуска ТП

1

Диапазон измерений температуры, °С

от 0 до +200

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

±1,5

Основные технические характеристики ТП приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Габаритные размеры корпуса ТП, мм

07x5

Длина монтажной части ТП (до втулки), мм

2000

Длина подпружиненной части ТП, мм

300

Общая длина ТП, мм

10300

Масса, г

500

Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее

100

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +200

95

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Преобразователь термоэлектрический с тремя термопарами

1153-11-359

2 шт.

Ниппель монтажный съемный

-

2 шт.

Паспорт (на русском языке)

-

2 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «THERMO SENSOR GmbH», Германия

Адрес: 59199 Bonen GERMANY

Телефон: +49 (0)2383 92102-0, факс: +49 (0)2383 92102-99

E-mail: info@thermo-sensor.de

Web-сайт: www.thermo-sensor.de

Изготовитель

Фирма «THERMO SENSOR GmbH», Германия

Адрес: 59199 Bonen GERMANY

Телефон: +49 (0)2383 92102-0, факс: +49 (0)2383 92102-99

E-mail: info@thermo-sensor.de Web-сайт: www.thermo-sensor.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1 Регистрационный № 86059-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-K5-68450-BB2069-15

Назначение средства измерений

Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-K5-68450-BB2069-15 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры вала турбины в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип действия термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи. ТЭДС преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART).

Термопреобразователи имеют неразборную конструкцию и состоят из измерительной вставки в защитном чехле из нержавеющей стали, соединенную с клеммной головкой формы DA-B, в которую встроен измерительный преобразователь (ИП) типа PR 5335A (Госреестр № 70943-18).

Измерительная вставка представляет собой завальцованную с одного конца трубку переменного диаметра (с уменьшенным диаметром в зоне чувствительных элементов (ЧЭ) и состоит из двух ЧЭ - термопар кабельного типа (с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001) с изолированными рабочими спаями с минеральной изоляцией термоэлектродов.

К термопреобразователям данного типа относятся преобразователи термоэлектрические с унифицированным выходным сигналом 2хNiCr-Ni-K5-68450-BB2069-15 с заводскими номерами 00MAA15CT020, 00MAA15CT021.

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

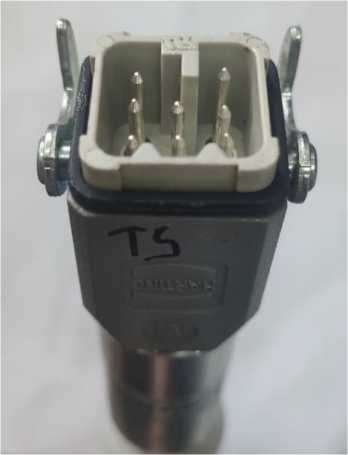

Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера

Пломбирование ТП не предусмотрено. Заводской номер наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Термопреобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения и передачи измерительной информации. ПО устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Метрологические и основные технические характеристики преобразователей термоэлектрических с унифицированным выходным сигналом 2xNiCr-Ni-K5-68450-BB2069-15 приведены в таблицах 1, 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от 0 до +600

Условное обозначение НСХ ЧЭ ТП по ГОСТ Р 8.585-2001

K

Класс допуска ЧЭ ТП по ГОСТ 8.585-2001

1

Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С

±1,5 (от +0 до +333 °С включ.)

±0,004Ч(1) (св. +333 до +600 °С)

Пределы допускаемой основной абсолютной погрешности ТП, °C

±2,5 (от 0 до 375 °С включ.) ±(1+0,004-|t|) (св. 375 °С)

Пределы допускаемой дополнительной абсолютной погрешности ТП, вызванной отклонением температуры окружающей среды от нормальных условий (от +20 до +28 °С) в рабочем диапазоне температур, °C/1 °C

±0,03

Примечание:

(1) t - значение измеряемой температуры, °С

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее

100

Выходной сигнал

от 4 до 20 мА/HART

Напряжение питания постоянного тока, В

от 8 до 35

Длина монтажной части ТП, мм

850

Диаметр монтажной части ТП, мм

от 3 до 12 (переходный)

Масса, кг

1,1

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +85

95

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Преобразователь термоэлектрический с унифицированным выходным сигналом

2хNiCr-Ni-K5-68450-BB2069-15

2 шт.

Паспорт (на русском языке)

-

2 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия

Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort

Телефон: +49 (0) 2841-92135-0

E-mail: team@tematec.de

W eb-сайт: www.dittmer-temperatur.de

Изготовитель

Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия

Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort

Телефон: +49 (0) 2841-92135-0

E-mail: team@tematec.de

W eb-сайт: www.dittmer-temperatur.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1 Регистрационный № 86060-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB2069

Назначение средства измерений

Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB2069 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры пара в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип действия термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи. ТЭДС преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART).

Термопреобразователи имеют разборную конструкцию и конструктивно выполнены в виде измерительной вставки, измерительного преобразователя (ИП) типа PR 5335A (Регистрационный № 70943-18) и защитной арматуры с монтажными элементами, которая соединена с защитной головкой формы DA-B с кабельным выводом.

Измерительная вставка состоит из двух чувствительных элементов (ЧЭ) - термопар кабельного типа (с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001) с изолированными рабочими спаями с минеральной изоляцией термоэлектродов. Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь.

ТП имеют 2 модели (2хNiCr-Ni-5-68450-BB2069-13, 2хNiCr-Ni-5-68450-BB2069-14), различающиеся метрологическими характеристиками.

К термопреобразователям данного типа относятся преобразователи термоэлектрические с унифицированным выходным сигналом 2KNiCr-Ni-5-68450-BB2069 с заводскими номерами 00MAW40CT010, 00MAW40CT011, 00MAW40CT012 (модель 2хNiCr-Ni-5-68450-BB2069-13); 00MAW30CT010, 00MAW30CT011, 00MAW30CT012 (модель 2х№Оч№-5-68450-ВВ2069-14).

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

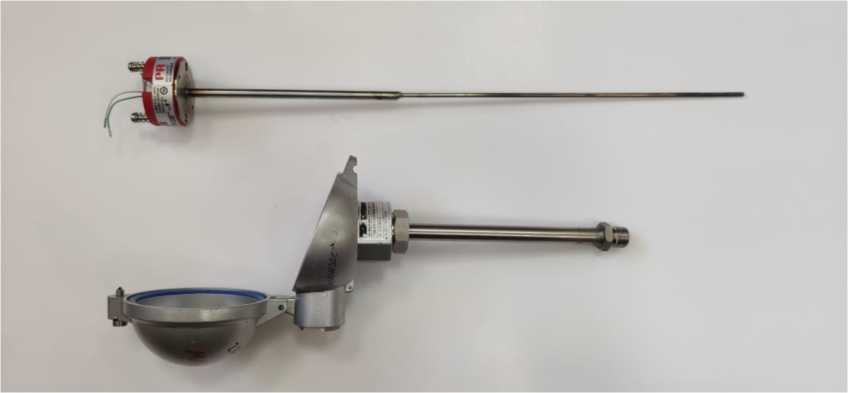

Рисунок 2 - Общий вид ТП в разобранном виде

Пломбирование ТП не предусмотрено. Заводской номер наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Термопреобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения и передачи измерительной информации. ПО устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Метрологические и основные технические характеристики преобразователей термоэлектрических с унифицированным выходным сигналом 2хNiCr-Ni-5-68450-BB2069 приведены в таблицах 1, 2.

Таблица 1 - Метрологические характеристики ТП

Наименование характеристики

Значение

2\NiCr-Ni-5-()8450-

BB2069-13

2\NiCr-Ni-5-()8450-

BB2069-14

Диапазон измерений температуры, °С

от 0 до +300

от 0 до +600

Условное обозначение номинальной статической характеристики (НСХ) ЧЭ ТП по ГОСТ Р 8.585-2001

K

Класс допуска ЧЭ ТП по ГОСТ 8.585-2001

Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С

±1,5

±1,5 (от 0 до 375 °С включ.) ±0,004-|t| (св. 375 °С)

Пределы допускаемой основной абсолютной погрешности ТП, °C

±2,5

±2,5 (от 0 до 375 °С включ.) ±(1+0,004-|t|) (св. 375 °С)

Пределы допускаемой дополнительной абсолютной погрешности ТП, вызванной отклонением температуры окружающей среды от нормальных условий (от +20 до +28 °С) в рабочем диапазоне температур, °C/1 °C

±0,025

±0,03

Таблица 2 - Основные технические характеристики ТП

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее

100

Выходной сигнал

от 4 до 20 мА/HART

Напряжение питания постоянного тока, В

от 8 до 35

Длина монтажной части ТП, мм

200

Габаритные размеры измерительной вставки, мм:

  • - длина

  • - диаметр

380

от 3 до 6 (переходный)

Масса, кг

0,48

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +85

95

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Преобразователь термоэлектрический с унифицированным выходным сигналом

2хNiCr-Ni-5-68450-BB2069

6 шт.

Паспорт (на русском языке)

-

6 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия

Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort Телефон: +49 (0) 2841-92135-0

E-mail: team@tematec.de

W eb-сайт: www.dittmer-temperatur. de

Изготовитель

Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort

Телефон: +49 (0) 2841-92135-0

E-mail: team@tematec.de

W eb-сайт: www.dittmer-temperatur. de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1 Регистрационный № 86061-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB2069A

Назначение средства измерений

Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB2069A (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип действия термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи. ТЭДС преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART).

Термопреобразователи имеют неразборную конструкцию и состоят из измерительной вставки в защитном чехле из нержавеющей стали, соединенную с клеммной головкой формы DA-B, в которую встроен измерительный преобразователь (ИП) типа PR 5335A (регистрационный номер в Федеральном информационном фонде 70943-18).

Измерительная вставка представляет собой завальцованную с одного конца трубку и состоит из двух ЧЭ - термопар кабельного типа (с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001) с изолированными рабочими спаями с минеральной изоляцией термоэлектродов.

ТП имеют 3 модели (2х№Сг-М-5-68450-ВВ2069А-10, 2\NiCr-Ni-5-68450-BB2069A-11, 2х№Сг-№-5-68450-ВВ2069А-12), различающиеся метрологическими характеристиками.

К термопреобразователям данного типа относятся преобразователи термоэлектрические с унифицированным выходным сигналом 2\NiCr-Ni-5-68450-BB2069A с заводскими номерами 00MAA10CT010, 00MAA10CT011, 00MAA15CT010, 00MAA15CT050,    00MAA15CT060 (модель    2хNiCг-Ni-5-68450-BB2069A-10);

00MAA15CT011, 00MAA15CT070, 00MAA15CT080, 00MAC10CT050, 00MAC10CT051, 00MAC10CT052 (модель    2хNiCг-Ni-5-68450-BB2069A-11);    00MAC10CT040,

00MAC10CT041, 00MAC10CT042, 00MAC15CT043 (модель 2хNiCг-Ni-5-68450-BB2069A-12).

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

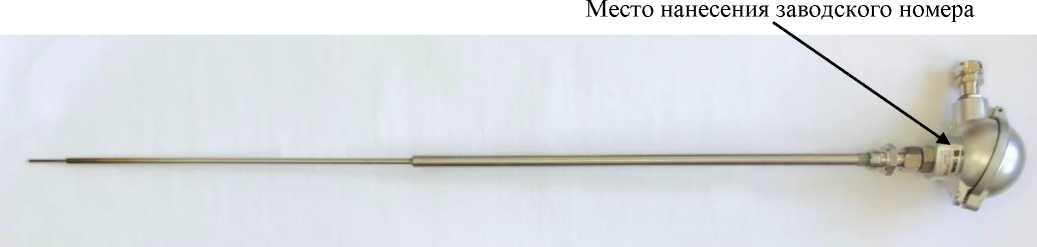

Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера

Пломбирование ТП не предусмотрено. Заводской номер наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Термопреобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения и передачи измерительной информации. ПО устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Метрологические и основные технические характеристики преобразователей термоэлектрических с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB2069A приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

2\\iCi--\i-5-68450-

BB2069A-10

2\NiCr-Ni-5-()8450-

BB2069A-11

2\NiCr-Ni-5-()8450-

BB2069A-12

Диапазон измерений температуры, °С

от 0 до +600

от 0 до +400

от 0 до +300

Условное обозначение НСХ ЧЭ ТП по ГОСТ Р 8.585-2001

K

Класс допуска ЧЭ ТП по ГОСТ 8.585-2001

1

Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С

±1,5 (от 0 до 375 °С включ.) ±0,004-|t| (св. 375 °С)

±1,5 (от 0 до 375 °С включ.) ±0,004-|t| (св. 375 °С)

±1,5

Пределы допускаемой основной абсолютной погрешности ТП, °C

±2,5 (от 0 до 375 °С включ.) ±(1+0,004-|t|) (св. 375 °С)

±2,5 (от 0 до 375 °С включ.) ±(1+0,004-|t|) (св. 375 °С)

±2,5

Пределы допускаемой дополнительной абсолютной погрешности ТП, вызванной отклонением температуры окружающей среды от нормальных условий (от +20 до +28 °С) в рабочем диапазоне температур, °C/1 °C

±0,03

±0,025

±0,025

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее

100

Выходной сигнал

от 4 до 20 мА /

HART

Напряжение питания постоянного тока, В

от 8 до 35

Длина монтажной части ТП, мм

15000

Диаметр монтажной части ТП, мм

3

Масса, кг

1,1

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +85

95

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Преобразователь термоэлектрический с унифицированным выходным сигналом

2хNiCr-Ni-5-68450-BB2069A

15 шт.

Паспорт (на русском языке)

-

15 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия

Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort Телефон: +49 (0) 2841-92135-0

E-mail: team@tematec.de

W eb-сайт: www.dittmer-temperatur. de

Изготовитель

Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort

Телефон: +49 (0) 2841-92135-0

E-mail: team@tematec.de

W eb-сайт: www.dittmer-temperatur. de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» июля 2022 г. №1628

Лист № 1

Всего листов 4

Регистрационный № 86062-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления платиновые WQ0232-PVDF6

Назначение средства измерений

Термопреобразователи сопротивления платиновые WQ0232-PVDF6 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры подшипников генератора в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание средства измерений

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

Термопреобразователи конструктивно состоят из измерительной вставки, помещенной в защитный чехол - завальцованную с одного конца трубку, выполненную из нержавеющей стали с латунным наконечником, и разъема для подключения типа HAN8D. Монтаж термопреобразователей осуществляется при помощи резьбового соединения, выполненного из фторопласта (PVDF). Для обеспечения надежного контакта с поверхностью подшипника измерительная вставка ТС имеет подпружиненную конструкцию.

Измерительная вставка состоит из двух ЧЭ с минеральной изоляцией проводов с номинальной статической характеристикой (НСХ) преобразования типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).

Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная.

К термопреобразователям данного типа относятся термопреобразователи сопротивления платиновые WQ0232-PVDF6 с заводскими номерами 01MKD11CT017, 01MKD12CT017.

Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1.

Общий вид разъема типа HAN8D представлен на рисунке 2.

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера

Приказ Росстандарта №1628 от 05.07.2022, https://oei-analitika.ru

Рисунок 2 - Общий вид разъема типа HAN8D

Пломбирование ТС не предусмотрено. Заводской номер наносится на корпус ТС методом гравировки. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Метрологические и основные технические характеристики термопреобразователей сопротивления платиновых WQ0232-PVDF6 приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики ТС

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от 0 до +120

Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751

Pt100

Температурный коэффициент ТС а , °С-1

0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом

100

Класс допуска по ГОСТ 6651-2009/МЭК 60751

В

Допуск по ГОСТ 6651-2009/МЭК 60751, °С

±(0,3+0,005 -|t|(1))

Примечание:

(1) t - значение измеряемой температуры, °С

Таблица 2 - Основные технические характеристики ТС

Наименование характеристики

Значение

Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее

100

Длина монтажной части ТС, мм

505

Диаметр монтажной части ТС, мм

6

Масса, кг

0,65

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +125

95

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Термопреобразователь сопротивления платиновый

WQ0232-PVDF6

2 шт.

Паспорт (на русском языке)

-

2 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «TemperaturmeBtechnik Geraberg GmbH», Германия

Адрес: Heydaer StraBe 39, D-98693 Martinroda, Germany

Телефон: +49 (0)3677 7949-0, факс: +49 (0)3677 7949-15

E-mail: tmg@temperatur.com

Web-сайт: www.temperatur.com

Изготовитель

Фирма «TemperaturmeBtechnik Geraberg GmbH», Германия Адрес: Heydaer StraBe 39, D-98693 Martinroda, Germany

Телефон: +49 (0)3677 7949-0, факс: +49 (0)3677 7949-15

E-mail: tmg@temperatur.com

Web-сайт: www.temperatur.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
