Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» июня 2019 г. № 1457

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики СТЭ 31 «БЕРИЛЛ»

Теплосчетчики СТЭ 31 «БЕРИЛЛ» (далее по тексту - теплосчетчик) предназначены для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопроводу в закрытых системах теплоснабжения при учетных операциях.

Принцип работы теплосчётчика состоит в измерении объёма и температур теплоносителя в прямом и обратном трубопроводах с последующим определением тепловой энергии путем обработки измерений вычислителем по заданному алгоритму и отображением результатов на цифровом устройстве вычислителя.

Теплосчетчик имеет единое конструктивное исполнение (единый теплосчетчик) соответствующее классу точности 2 по ГОСТ Р ЕН 1431-1-2011и состоит из:

- вычислителя;

- тахометрического датчика расхода с радиальным подводом теплоносителя;

- пары калиброванных совместно с вычислителем датчиков температуры Pt1000.

Теплосчетчики выпускаются в двух исполнениях, для измерений тепловой энергии при установке теплосчетчика в подающий трубопровод и для измерений тепловой энергии при установке в обратный трубопровод.

Типоразмеры теплосчетчиков отличаются номинальными диаметрами датчиков расхода и диапазонами объемного расхода теплоносителя.

Теплосчетчики измеряют и отображают на ЖКИ следующие параметры:

- накопленное значение тепловой энергии с начала эксплуатации;

- накопленные значения объема теплоносителя за текущий и предыдущие 38 месяцев;

- текущее значение температур теплоносителя в подающем и обратном трубопроводах;

- разность температур теплоносителя в подающем и обратном трубопроводах;

- время наработки,

- версию встроенного ПО;

- серийный номер теплосчетчика.

Вычислитель обеспечивает дистанционную передачу радиоканалом по протоколу LoRaWAN или по кабелю (импульсный выход, или M-Bus шина, или RS-485) измеренной архивной и служебной информации в автоматизированные системы контроля и учета энергоресурсов (АСКУЭ), а также считывание с дисплея архивной информации потребленной тепловой энергии с глубиной архивирования 39 месяцев.

Вычисление тепловой энергии проводится в соответствии с ГОСТ Р ЕН 1434-1-2011. Общий вид расходомеров представлен на рисунке 1.

Пломбирование теплосчетчиков от несанкционированного доступа, не предусмотрено.

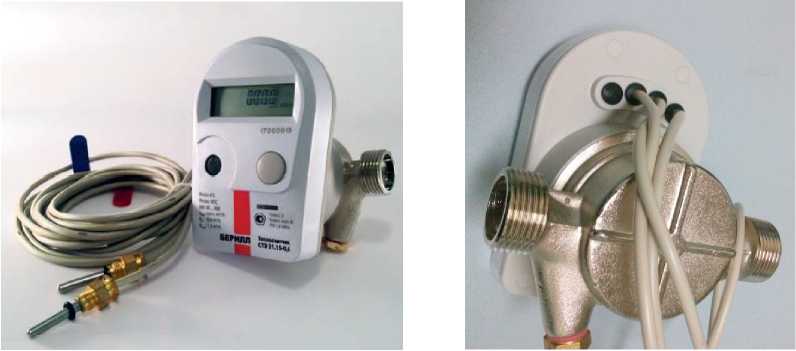

Рисунок 1 - Внешний вид теплосчетчика.

В теплосчетчиках применяется встроенное программное обеспечение (ПО) которое устанавливается в память вычислителя при изготовлении и не может быть изменено в процессе эксплуатации. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимые параметры и данные защищены от преднамеренного или случайного изменения отсутствием программноаппаратных интерфейсов связи и механической защитой одноразовыми заглушками головок крепежных винтов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель вычислителя методом фотолитографии и титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Поверка осуществляется по документу МП 208-020-2018 "ГСИ. Теплосчетчики СТЭ 31 «БЕРИЛЛ». Методика поверки, утвержденному ФГУП "ВНИИМС" 14.05.2018 г.

Основные средства поверки:

• - установка для проверки счетчиков жидкости УПСЖ-15.2/15.2 (регистрационный №30396-05), диапазон воспроизведения объемного расхода воды от 0,012 до 3,0 м³/ч, пределы допускаемой относительной погрешности измерений ±0,2 %;

• - термостаты лабораторные ЛОИП ЛТ 920 (регистрационный №42589-09), диапазон температур (Тводы+5)...+150 °С, погрешность поддержания температуры в диапазоне (от +10 до +100 °С) не более ±0,01 °С;

• - термометр цифровой малогабаритный ТЦМ 9410 (регистрационный №32156-06), диапазон измерений от -50 до +200 °С, пределы допускаемой основной абсолютной погрешности ±(0,05 + 0,0005 |t| + *) °С, где*-единица последнего разряда, °С.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке средства измерений.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р ЕН 1434-1-2011 "Теплосчетчики. Часть 1. Основные требования"

ТУ 4218 - 003-17331698 - 2017 Теплосчетчик СТЭ 31. Технические условия

Общество с ограниченной ответственностью "Научно- производственное предприятие "ИТЭЛМА Билдинг Системс" (ООО "НПП "ИБС")

ИНН 7724869373

Адрес: 115533, г. Москва, 1-й Нагатинский проезд, д.10, стр. 1, офис 1808, этаж 18

Телефон/факс: (495) 933-38-97 / (495) 933-38-96

E-mail: info@i-bs.ru

Сайт: www.i-bs.ru

Федеральное государственное унитарное предприятие "Всероссийский научно- исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
