УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2024 г. № 2856
Лист № 1
Всего листов 8
Регистрационный № 91461-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры SUBRAMAX ТБ
Назначение средства измеренийТвердомеры SUBRAMAX ТБ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля согласно ГОСТ 9012-59.
Описание средства измеренийПринцип действия твердомеров основан на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из механизма приложения нагрузки (ручного или автоматического), блока управления процессом испытаний (ЖК дисплей с набором функциональных клавиш, сенсорный экран или рычажная система) и вывода результата измерений (встроенная оптическая система, аналоговое индикаторное устройство, микроскоп или персональный компьютер (далее ПК) с программным обеспечением).
Твердомеры выпускаются различных модификаций, в зависимости от пожеланий (задач) потребителя изготавливаются по модульному принципу и отличаются: степенью автоматизации, способом вывода результатов измерений, местом расположения органов управления процессом испытаний, габаритными размерами и массой. Количество модификаций - 17.
Структура условного обозначения твердомеров SUBRAMAX TБ-XXXX-YZ(L)-W, где
SUBRAMAX ТБ - твердомер Бринелля
XXXX - максимальная испытательная нагрузка: (62,5; 3000) кгс.
Y - метод нагружения:
А - автоматический;
М - электромеханический;
Без обозначения - базовое исполнение.
Z - вид отсчетного устройства
C - сенсорный экран;
Д - ЖК дисплей;
В - аналоговое индикаторное устройство;
Без обозначения - базовое исполнение.
L - исполнение рабочей зоны:
У - увеличенное рабочее пространство;
И - изогнутый стол;
П - подвижный стол;
Без обозначения - базовое исполнение.
W - вывод (получение) результатов измерений:
-
I - встроенная оптическая система измерения отпечатков, возможность вывода результатов на ПК;
-
II - измерение отпечатка при помощи микроскопа;
-
III - встроенная система автоматического измерения отпечатков, возможность вывода результатов измерений на ПК.
На силовой раме твердомера с лицевой стороны при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.
Общий вид твердомеров представлен на Рисунках 1-17, образец маркировочной таблички представлен на рисунке 18.

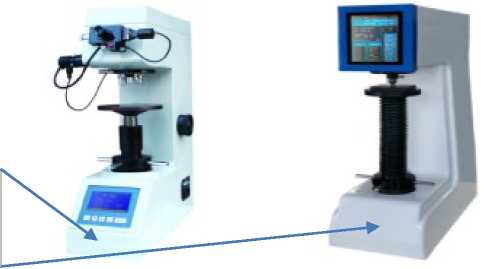

Рисунок 1 - Твердомеры
SUBRAMAX ТБ-62,5-АС-1
Рисунок 3 - Твердомеры
SUBRAMAX ТБ- 3000-АС(У)-П

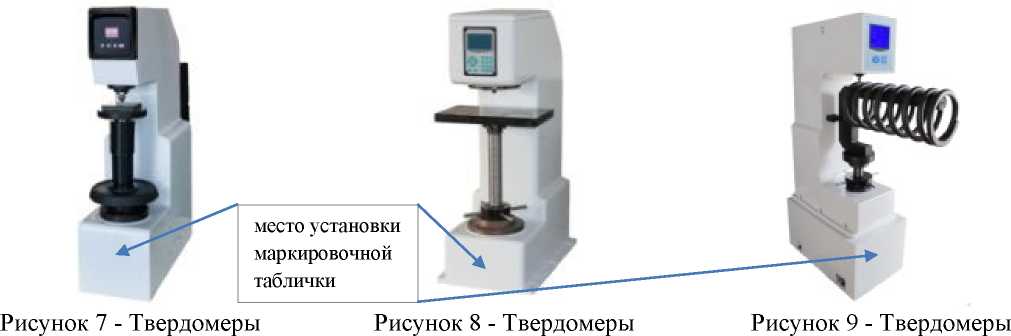

место установки маркировочной таблички

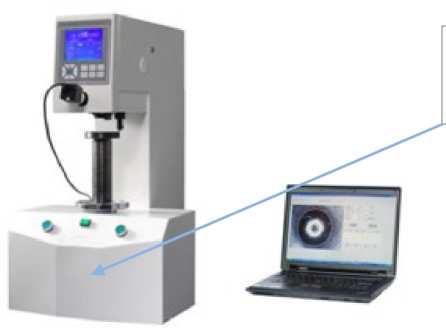

Рисунок 2 - Твердомеры
SUBRAMAX ТБ-62,5-АД-1

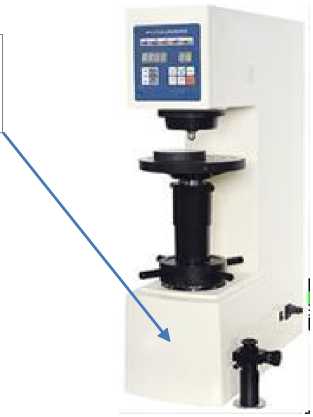

место установки маркировочной таблички
Рисунок 4 - Твердомеры
SUBRAMAX ТБ-3000-АС-I
Рисунок 5 - Твердомеры

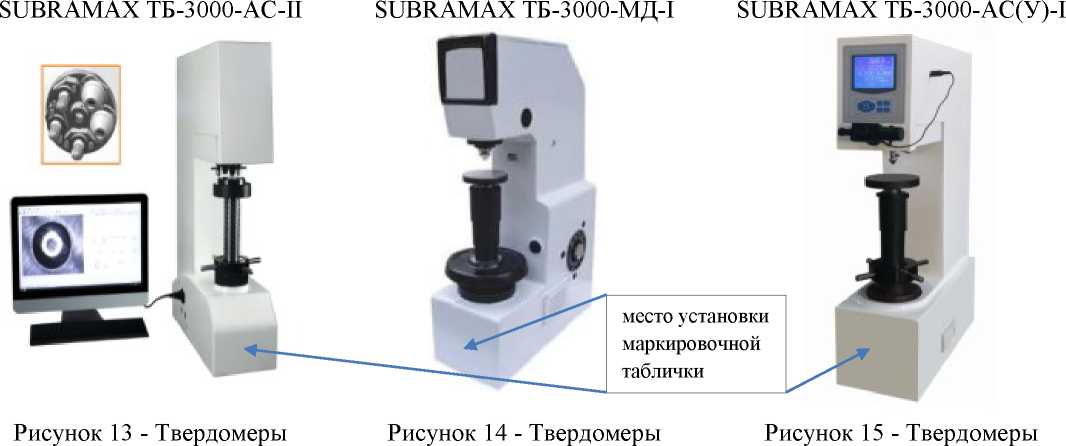

SUBRAMAX ТБ-3000-МС-1
Рисунок 6 - Твердомеры
SUBRAMAX ТБ 3000-АС-Ш
SUBRAMAX ТБ-3000-А-Ш
SUBRAMAX ТБ-ЗООО-МД-II
SUBRAMAX ТБ-3000-АД-I

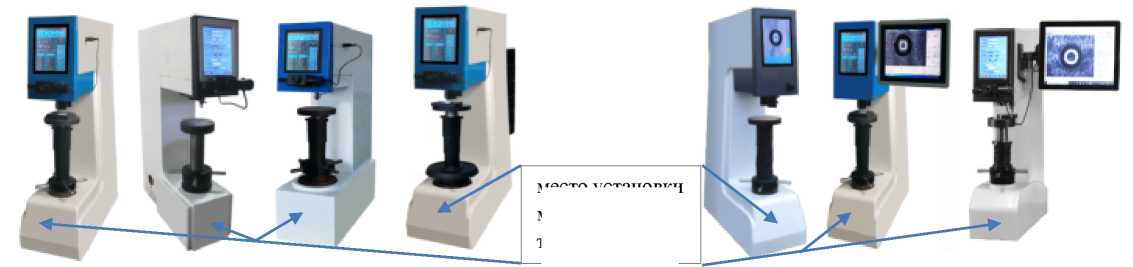

место установки маркировочной таблички

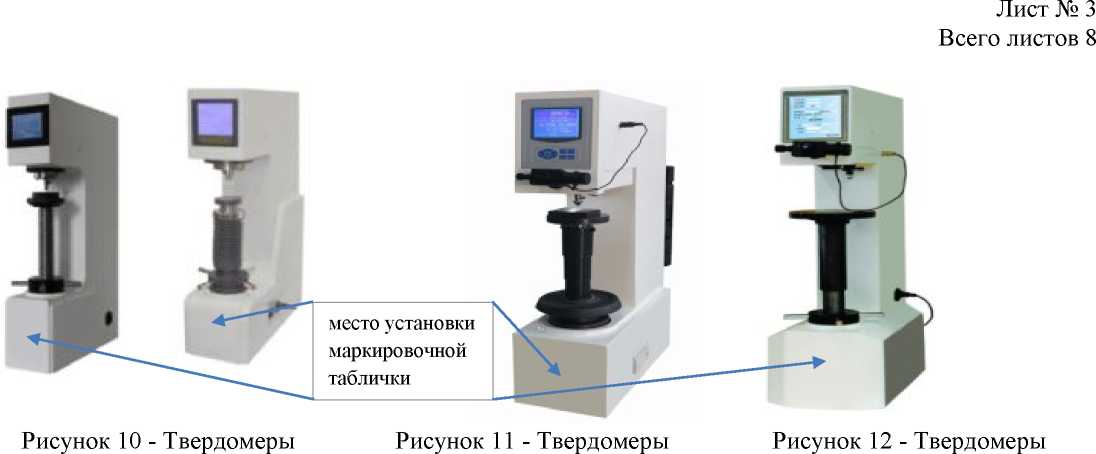

Рисунок 16 - Твердомеры
SUBRAMAX ТБ-ЗООО-АД-Ш
Рисунок 17 - Твердомеры
SUBRAMAX ТБ-ЗООО-АД-П
Рисунок 18 - Образец маркировочной таблички
Программное обеспечениеТвердомеры SUBRAMAX ТБ оснащенные ЖК - дисплеем имеют в своем составе встроенное программное обеспечение «Max-Test» (далее-ПО). Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения.
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
1.Х* |
|
Цифровой идентификатор ПО |
- |
где Х может принимать значение от 1 до 9.
Твердомеры SUBRAMAX ТБ имеющие возможность вывода результатов измерений на ПК имеют в своем составе внешнее ПО «Max-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 -
обеспечения.
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
2.Х* |
|
Цифровой идентификатор ПО |
- |
*где Х может принимать значение от 1 до 9.
Метрологические и технические характеристикиМетрологические и технические характеристики твердомеров представлены в таблицах 3-5.
Таблица 3 -
|
Шкала твердости Бринелля |
K= P/D2 |
Диапазон измерений чисел твердости, HB(W) | ||||||||||
|
св. 8 до 16 включ. |
св.16 до 32 включ. |
св. 32 до 50 включ. |
св. 50 до 75 включ. |
св. 75 до 100 включ. |
св. 100 до 125 включ. |
св. 125 до 250 включ. |
св. 250 до 350 включ. |
св. 350 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | ||
|
Пределы допускаемой абсолютной погрешности твердомера (размах), HB(W) | ||||||||||||
|
HB(W) 1/1 |
1 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
HB(W) 5/25 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- | |
|
НВ(W) 1/2,5 |
2,5 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
НВ(W) 2,5/15,62,5 |
2,8 |
2,8 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- | |
|
НВ(W) 5/62,5 |
2,8 |
2,8 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- | |
|
НВ(W) 10/250 |
2,8 |
2,8 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- | |
|
НВ(W) 1/5 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- | |
|
НВ(W) 2,5/31,25 |
5 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- |
|
НВ(W) 5/125 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- | |
|
НВ(W) 10/500 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- | |
|
НВ(W) 1/10 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- | |
|
НВ(W) 2,5/62,5 |
10 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- |
|
НВ(W) 5/250 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- | |
|
НВ(W) 10/1000 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- | |
|
НВ(W) 10/1500 |
15 |
- |
- |
- |
4,2 |
7 |
7 |
10,5 |
14,7 |
- |
- |
- |
|
НВ(W) 1/30 |
- |
- |
- |
- |
- |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 | |
|
НВ(W) 2,5/187,5 |
30 |
- |
- |
- |
- |
- |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 |
|
НВ(W) 5/750 |
- |
- |
- |
- |
- |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 | |
|
НВ(W) 10/3000 |
- |
- |
- |
- |
- |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 | |
Таблица 4 - Технические
|
Наименование характеристики |
г |
Значение |
|
Обозначение |
Испытательная нагрузка F, | |
|
шкалы твердости Бринелля |
H | |
|
HB (HBW) 10/3000 |
29420 | |
|
HB (HBW) 10/1500 |
14710 | |
|
HB (hBw) 10/1000 |
9807 | |
|
HB (hBw) 10/500 |
4903 | |
|
HB (hBw) 10/250 |
2452 | |
|
HB (hBw) 10/100 |
980,7 | |
|
HB (hBw) 5/750 |
7355 | |
|
HB (hBw) 5/250 |
2452 | |
|
Значения испытательных нагрузок, Н (кгс)* |
HB (hBw) 5/125 |
1226 |
|
HB (hBw) 5/62,5 |
612,9 | |
|
HB (hBw) 5/25 |
245,2 | |
|
HB (hBw) 2,5/187,5 |
1839 | |
|
HB (HBW) 2,5/62,5 |
612,9 | |
|
HB (hbw) 2,5/31,25 |
306,5 | |
|
HB (HBW) 2,5/15,625 |
153,2 | |
|
HB (HBW) 2,5/6,25 |
61,29 | |
|
HB (hbw) 1/30 |
294,2 | |
|
HB (hbw) 1/10 |
98,07 | |
|
HB (hbw) 1/5 |
49,03 | |
|
HB (HBW) 1/2,5 |
24,52 | |
|
HB (hbw) 1/1 |
9,807 | |
|
Диапазон времени выдержки | ||
|
испытательной нагрузки, с |
от 0 до 180 | |
|
Диапазон определения размеров | ||
|
отпечатков, мм |
от 0 до 6 | |
|
Габаритные размеры твердомера: | ||
|
- длина, мм, не более |
2000 | |
|
- ширина, мм, не более |
1500 | |
|
- высота, мм, не более |
2000 | |
|
Параметры электрического питания | ||
|
от |
220 ±22 | |
|
сети переменного тока, В | ||
|
Масса твердомера, кг, не более |
240 | |
*- в зависимости от модификации твердомера, приведены в паспорте.
Таблица 5 - Общие технические
|
Наименование параметра |
Значение параметра |
|
Нормальные условия эксплуатации:
|
от +18 до +28 до 80 от 84 до 106,7 |
|
Условия эксплуатации:
|
от +10 до +35 до 85 от 84 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Комплектность средства измеренийТаблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
SUBRAMAX TБ-XXXX-YZ(L)-W |
1 шт. |
|
Индентор 0 1,0 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 2,5 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 5,0 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 10,0 мм |
стальной/твердосплавный* |
1 шт.* |
|
Меры твердости* |
- |
1 компл. |
|
Микроскоп** | ||
|
ПК с ПО** |
- |
1 шт. |
|
Руководство по эксплуатации |
SUBRAMAX ТБ -РЭ |
1 экз. |
|
Паспорт |
SUBRAMAX ТБ -ПС |
1 экз. |
|
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера | ||
приведены в разделе 9 «Выполнение измерений» документа «SUBRAMAX ТБ -РЭ. Руководство по эксплуатации».
