№1478 от 27.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 98635
О внесении изменений в описание типа на калибраторы портативные AT01m
Приказы по основной деятельности по агентству Вн. Приказ № 1478 от 27.06.2019
![Приказ Росстандарта №1478 от 27.06.2019, https://oei-analitika.ru](../kurilka/orders_html/1562001722077_files/1562001722077-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 июня 2019 г.
№ 1478
Москва
О внесении изменений в описание типа на калибраторы портативные ATOlm
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ГлобалТест» от 23 мая 2019 г. № 1054 приказываю:
-
1. Внести изменения в описание типа на калибраторы портативные ATOlm, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68168-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
г~ л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота федеральное агентство по техническому регулированию и метрологии.
С В Е ДЕН ИЯ и С г Р Ш Ф И К AT Е j П
Сертификат: 00E1O36EE32711E88OE9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с ОВД 1.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» июня 2019 г. № 1478
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы портативные АТ01т
Назначение средства измеренийКалибраторы портативные АТ01т (далее - калибраторы) предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях.
Описание средства измеренийПринцип действия калибраторов основан на возбуждении с частотой 159,2 Гц колебаний электродинамической системы и поддержания постоянного уровня ускорения с помощью датчика обратной связи.
Конструктивно калибратор представляет миниатюрный электродинамический вибростенд, объединенный с электронной схемой управления и блоком питания в одном корпусе. Рабочая поверхность стола вибростенда позволяет закреплять поверяемый вибропреобразователь с помощью шпильки или специальных переходников. Питание калибратора осуществляется от внутреннего аккумулятора или блока питания из комплекта поставки. Внешний вид калибратора представлен на рисунке 1.
![Приказ Росстандарта №1478 от 27.06.2019, https://oei-analitika.ru](../kurilka/orders_html/1562001722094_files/1562001722094-1.jpg)
Место нанесения знака утверждения типа
Место нанесения пломбы-этикетки

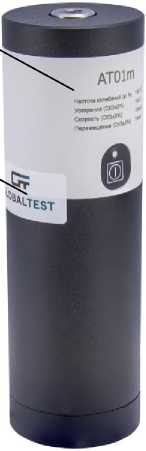

Рисунок 1 - Внешний вид калибратора
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Номинальное значение частоты воспроизводимых колебаний, Гц |
159,2 |
Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний в рабочих условиях эксплуатации, % |
±1 |
Номинальное СКЗ ускорения воспроизводимых колебаний, м/с2 |
10 |
Продолжение таблицы 1
Коэффициент поперечных составляющих воспроизводимых колебаний, %, не более |
5 |
Коэффициент гармоник воспроизводимых колебаний, %, не более |
3 |
Пределы допускаемой основной относительной погрешности воспроизведения СКЗ ускорения, % |
±2 |
Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур на воспроизводимое СКЗ ускорения, %/°С |
±0,15 |
Таблица 2 - Основные технические характеристики
Время установления рабочего режима, с, не более |
5 |
Время непрерывной работы, с, не менее |
55 |
Масса поверяемых вибропреобразователей, кг, не более |
0,16 |
Масса калибратора, кг, не более |
1,1 |
Габаритные размеры калибраторов, мм, не более:
|
60 185 |
Рабочие условия эксплуатации калибратора:
|
от -10 до 50 до 80 |
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
наносится на самоклеящуюся этикетку совместно с основными техническими характеристиками типографским способом, на заглавный лист паспорта АБКЖ.442268.002ПС и руководства по эксплуатации АБКЖ.442268.002РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийТаблица 3 - Комплектность калибратора
Наименование |
Обозначение |
Количество |
Калибратор портативный АТ01т |
АБКЖ.442268.002 |
1 шт. |
Калибратор портативный АТ01т. Руководство по эксплуатации |
АБКЖ.442268.002РЭ |
одно на партию |
Методика поверки |
А3009.326.МП-17 | |
Калибратор портативный АТ01т. Паспорт |
АБКЖ.442268.002ПС |
1 шт. |
Аккумулятор типа АА |
4 шт. | |
Блок питания ~220/+5В, 1А |
1 шт. | |
Крепежный комплект для поверяемых вибропреобразователей* |
1 шт. | |
* - Состав комплекта определяется при заказе |
осуществляется по документу А3009.326.МП-17 «Калибраторы портативные АТ01т. Методика поверки», утверждённому ЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 01.03.2017.
Основные средства поверки: рабочий эталон 1-го разряда по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 в составе: вибропреобразователь эталонный пьезоэлектрический АР10 (рег. № 38452-08), усилитель измерительный АР5110 (рег. № 5758814), вольтметр универсальный В7-78/1 (рег. № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам портативным ATOImПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
АБКЖ.442268.002ТУ Калибратор портативный ATOIm. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центрФедеральное Государственное унитарное предприятие «Российский федеральный ядер-ный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188 г.Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253
Факс (83130) 22232
E-mail: shvn@olit.vniief.ru
Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311769 от 23.08.2016 г.
