ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ДТС
Назначение средства измеренийТермопреобразователи сопротивления ДТС (далее по тексту - ТС) предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел, в том числе в составе систем теплоснабжения, вентиляции и кондиционирования воздуха.
Описание средства измеренийПринцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) при изменении температуры. Величина изменения электрического сопротивления определяется типом материала ЧЭ и величиной изменения температуры.
ЧЭ ТС выполнен из металлической проволоки или в виде напыленной на подложку плёнки.
Для защиты от механических воздействий ЧЭ помещен в защитную арматуру.
ТС изготавливаются в различных модификациях моделей ХХ4 и моделей ХХ5, отличающихся друг от друга конструктивным исполнением, типом НСХ, количеством ЧЭ в корпусе, диапазоном измеряемых температур, способом контакта с измеряемой средой. ТС изготавливаются с кабельным выводом или с коммутационной головкой.
ТС выпускаются во взрывозащищенном исполнении.
В коммутационную головку ТС могут устанавливаться нормирующие преобразователи (НП), предназначенные для преобразования измеренной ЧЭ температуры в унифицированный выходной сигнал постоянного тока от 4 до 20 мА по ГОСТ 26.011-80 с возможностью наложения частотно-модулированного сигнала HART-протокола.
Фотографии общего вида ТС приведены на рисунках 1-3.

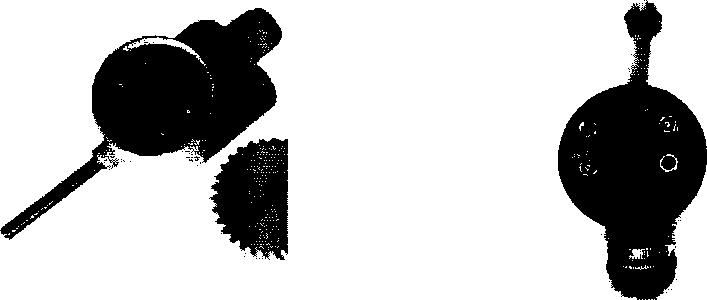

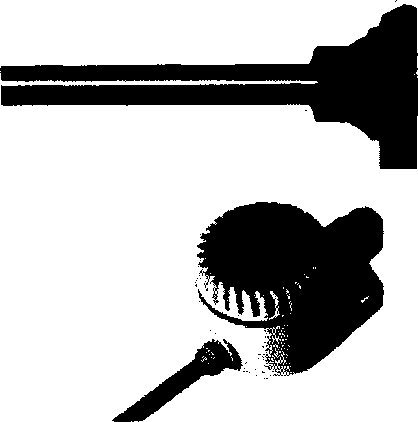

Рисунок 1 - Общий вид термопреобразователей сопротивления с клеммными головками модели ХХ5
Рисунок 2 - Общий вид термопреобразователей сопротивления с кабельными выводами модели ХХ4
Рисунок 3 - Общий вид термопреобразователей сопротивления со встроенным нормирующим преобразователем
Пломбирование ТС не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) нормирующего преобразователя ТС (только для ТС со встроенным НП) состоит из встроенной в корпус средства измерений «Термопреобразователи сопротивления ДТС» части ПО.
Для функционирования преобразователей необходимо наличие встроенной части ПО.
Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО представлены в таблицах 1-4.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-2 |
|
Идентификационное наименование ПО |
NPT02 v2 OO.hex |
|
Номер версии (идентификационный номер) ПО |
2.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-3 |
|
Идентификационное наименование ПО |
НПТЗ ПО 1.06.hex |
|
Номер версии (идентификационный номер) ПО |
1.6 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
PR 4-20 мА |
|
Идентификационное наименование ПО |
tok.bin |
|
Номер версии (идентификационный номер) ПО(>) |
6.13.1002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
PR 4-20 мА + HART |
|
Идентификационное наименование ПО |
hart.bin |
|
Номер версии (идентификационный номер) ПО |
6.13.1002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристикиТаблица 5
|
Класс допуска по ГОСТ 6651-2009 |
Допуск по ГОСТ 6651-2009,°C (t - значение измеряемой температуры), °C |
Диапазон измерений температуры(1), °C | ||
|
Платиновый ТС, ЧЭ |
Медный ТС, ЧЭ |
Никелевый ТС, ЧЭ | ||
|
А W0.15 F0.15 |
±(0,15+0,002|t|) |
от -100 до +450 |
от -50 до +100 |
- |
|
В W0.3 F0.3 |
±(0,3+0,005 |t|) |
от -196 до +660 |
от -50 до +200 |
- |
|
С W0.6 F0.6 |
±(0,6+0,01 |t|) |
от -196 до +660 |
от -180 до +200 |
от -60 до +180 |
Примечание:
(1) Указаны предельные значения. Конкретный диапазон, в зависимости от типа применяемого чувствительного элемента, материала защитной арматуры и наличия НП, указан в паспорте и на шильдике ТС.
Таблица 6
|
Наименование характеристики |
Значение характеристики в: от модификации г |
(ависимости С | |
|
для ТС с платиновыми ЧЭ |
для ТС с медными ЧЭ |
для ТС с никелевыми ЧЭ | |
|
1 |
2 |
3 |
4 |
|
Верхний предел измерений температуры ТС от верхнего значения диапазона измерений, указанного в таблице 1 |
*/з для платиновых ТС |
не менее 3А |
- |
|
Номинальное значение сопротивления ТС при 0 °C (Ro), Ом |
50;100;500; 1000 | ||
|
Пределы допускаемой основной приведенной погрешности термопреобразователей сопротивления с унифицированным сигналом, %, не более |
±0,25; ±0,5 |
±0,5; ±1,0 |
±1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности ТС со встроенным НП, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, от предела допускаемой основной приведенной погрешности |
0,2 | ||
|
Нормальные условия применения узлов коммутации
|
от+10 до +30 95 от 84,0 до 106,7 | ||
|
1 |
2 |
3 |
4 |
|
Рабочие условия применения узлов коммутации | |||
|
от -60 до +85 | ||
|
%, не более |
95 | ||
|
- атмосферное давление, % |
от 84,0 до 106,7 | ||
|
Электрическое сопротивление изоляции ТС при температуре от +10 до +30 °C и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 | ||
|
Диаметр защитной арматуры, мм |
от 5 до 10 | ||
|
Длина монтажной части, мм |
от 20 до 2000 | ||
|
Масса, г |
от 14 до 700 | ||
|
Напряжение питания со встроенным нп,в |
от 12 до 36 | ||
|
Средняя наработка ТС до отказа при значении вероятности безотказной работы 0,95, ч, не менее: | |||
|
- для платиновых ТС, работающих | |||
|
в диапазоне температур от -50 до +250 °C |
40000 | ||
|
- для платиновых ТС, работающих в диапазоне температур от -196 до -50 °C и от +250 до +450 °C |
15000 | ||
|
- для платиновых ТС, работающих в диапазоне температур от +450 до +660 °C |
8000 | ||
|
- для медных ТС, работающих в диапазоне температур от -180 до +200 °C |
15000 | ||
|
Средний срок службы, лет, не менее |
10 | ||
|
Степень защищенности узлов коммутации ТС от воздействия окружающей среды в соответствии с ГОСТ 14254-2015 |
IP54, IP65, IP67 | ||
|
Устойчивость к воздействию синусоидальных колебаний в соответствии с ГОСТ Р 52931-2008 | |||
|
- ТС без монтажных элементов |
V2 | ||
|
(в гладкой защитной арматуре) | |||
|
- остальные ТС |
N2 | ||
наносится на корпус ТС при помощи наклейки или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Т ермопреобразовател ь сопротивления |
Согласно ТУ |
1 шт. |
В соответствии с заказом |
|
Паспорт |
КУВФ.405210.003ПС |
1 экз. |
Допускается поставка 1 экз. на каждое изделие или на партию однотипных изделий при поставке в один адрес |
|
Руководство по эксплуатации |
КУВФ.405210.003РЭ |
1 экз. | |
|
Методика поверки |
КУВФ.4052 Ю.ООЗМП |
1 экз. |
По требованию заказчика |
Примечание: допускается комплектование ТС паспортом, объединенным с руководством по эксплуатации.
Поверкаосуществляется:
-
- по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» - для ТС без нормирующих преобразователей;
-
- по Инструкции КУВФ.405210.003 МП «Термометры сопротивления ДТС со встроенным нормирующим преобразователем. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС», в декабре 2009 г. - для ТС со встроенным нормирующим преобразователем.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-2000 (Регистрационный № 20580-00);
Вольтметры универсальные В7-46 (Регистрационный № 11204-88);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ДТСГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
ТУ 4211-023-46526536-2009 «Термопреобразователи сопротивления ДТС. Технические условия».
ИзготовительОбщество с ограниченной ответственностью ООО «Производственное Объединение ОВЕН» (ООО «ПО ОВЕН»)
ИНН 7722127111
Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д.5, корп. 5
Тел.:+7 (495) 221-60-64
Факс: +7 (495) 728-41-45
Web-сайт: http://www.owen.ru
E-mail: support@owen.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г.Москва, ул.Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
