МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 мая 2017 г.

Москва

О внесении изменений в описание типа на вискозиметры ротационные Rheotest, модификаций RN 4.1 и RN 4.1 SE

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Петролеумтехнолоджи» от21 ноября201 г. №660 приказываю:

• 1. Внести изменения в описание типа на вискозиметры ротационные Rheotest, модификаций RN 4.1 и RN 4.1SE, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 22819-07, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  Заместитель Руководителя

  С.С.Голубев

Подлинник электронного хранится в системе электрон Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» мая 2017 г. №1105

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры ротационные Rheotest, модификаций RN 4.1 и RN 4.1 SE

Вискозиметры ротационные Rheotest, модификаций RN 4.1 и RN 4.1 SE (далее -вискозиметры) предназначены для измерения динамической вязкости жидкости и реологических исследований.

Принцип действия вискозиметров ротационных основан на измерении изменения крутящего момента ротора, создаваемого исследуемым продуктом.

Вискозиметры состоят из измерительного механизма, измерительной пары (ротор-стакан), микрокомпьютера, штатива и термостатируюгцего сосуда, который возможно подключать к циркуляционным термостатам или криостатам.

Изменение крутящего момента ротора определяется датчиком угла вращения по закручиванию приводной пружины (метод CR) или по изменению силы тока в приводе (метод CR). Диапазон измерений вязкости зависит от применяемого ротора, а также от скорости его вращения.

Управление процессом измерения осуществляется от внутреннего контроллера, совместимого с персональным компьютером с помощью специального программного комплекса.

Вискозиметры ротационные Rheotest выпускаются в следующих модификациях - RN 4.1 и RN 4.1 SE, которые отличаются диапазоном измерений динамической вязкости и рабочими температурами, в зависимости от выбранной измерительной системы.

Общий вид вискозиметров ротационных Rheotest приведен на рисунке 1.

Вид сбоку и обозначение места нанесения знака поверки представлены на рисунке 2.

Пломбировка корпуса вискозиметров для предотвращения несанкционированного доступа не предусмотрена.

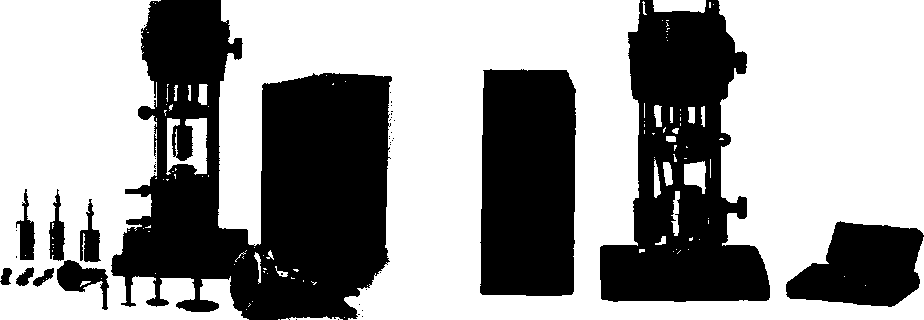

Рисунок 1 - Общий вид вискозиметров ротационных Rheotest, модификаций RN 4.1 (слева) и RN 4.1 SE (справа)

Рисунок 2 - Обозначение места нанесения знака поверки

Программное обеспечение предназначено для управления вискозиметром, сбора, обработки и хранения полученных данных.

Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей компьютера.

Идентификационные данные ПО вискозиметров приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на шильдик, расположенный на корпусе вискозиметра (по технологии предприятия-изготовителя).

аблица 4 - Комплектность средства измерений

осуществляется по документу МП 230-00018-2007 «Вискозиметры ротационные Rheotest, модификаций RV 2.1, RN 3.1» RN 4.1 и RN 4.1 SE. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 8 мая 2007 г.

Основные средства поверки:

• - стандартные образцы вязкости жидкости типа РЭВ: ГСО 8594-2004, ГСО 8603-2004 с погрешностью 0,2 %, ГСО 8606-2004 с погрешностью 0,3 %;

• - термометры стеклянные ртутные для точных измерений типа ТР с ценой деления 0,01 °C, диапазоны измерений (16-20) С°, (20-24) С°.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заднюю панель корпуса вискозиметра, как указано на рисунке 2 или на свидетельство о поверке, если условия эксплуатации не позволяют нанести знак поверки на корпус вискозиметра.

приведены в эксплуатационных документах.

ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей

ГОСТ 29226-91 Вискозиметры жидкостей. Общие технические требования и методы испытаний

Техническая документация фирмы-изготовителя.

Фирма «RHEOTEST Messgerate Medingen GmbH», Германия

Адрес: Medingen Rodertalstr. 1 D-01458 Ottendorf-Okrilla

Телефон: +49 35205 58-180

Факс: +49 35205 58-297

E-mail: info@rheotest.de

Общество с ограниченной ответственностью «Петролеум технолоджи»

(ООО «Петролеум технолоджи»)

ИНН 7706738650

Адрес: 119049, г. Москва, Ленинский проспект, д. 4, стр. 1А

Телефон/факс: (495) 232-26-82/(495)232-26-81

E-mail: info@petro-technology.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева)

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
