ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 104

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 104

Лист № 1 Регистрационный № 67652-17 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры жидких сред СВИРЕЛЬ-РМ

Расходомеры жидких сред СВИРЕЛЬ-РМ (далее - расходомеры) предназначены для измерения объемного расхода дистиллированной воды по ГОСТ Р 58144-2018 (далее -измеряемая среда) в трубопроводах и передачи результатов измерений в виде аналогового и цифрового выходных сигналов.

Принцип действия расходомеров основан на измерении интервалов времени между ультразвуковыми колебаниями (импульсами), направленными попеременно по потоку и против него. По измеренным временам прохождения ультразвуковыми импульсами расстояния между излучателем и приемником ультразвуковых импульсов определяется скорость ультразвука в среде, а разность времен прохождения ультразвуковыми импульсами расстояния между излучателем и приемником по потоку и против потока пропорциональна скорости потока. По скорости потока и площади поперечного сечения потока в месте установки излучателя и приемника ультразвуковых импульсов рассчитывается объемный расход жидкости.

Конструктивно расходомер состоит из первичного преобразователя ПП6-РА (далее -ПП) с установленными пьезопреобразователями (излучателями и приемниками ультразвуковых импульсов) и вторичного преобразователя ИПВ4-РА (далее - ВП) со встроенной платой измерений расхода, соединительных кабелей КСП-А для связи ВП с ПП, соединительных кабелей КСП-А-1 и КСВ-А для связи ПП с ВП через переходную муфту МПРК-А (опция).

ПП устанавливаются в разрыв трубопровода с помощью фланцевых соединений (исполнение П1) или путем сварного соединения (исполнение П2). ПП расходомеров имеют три независимых канала измерения с четырьмя гальванически развязанными друг от друга аналоговыми выходами и четырьмя цифровыми выходами в каждом канале измерения.

Прием, обработка измерительной информации от ПП и формирование выходного сигнала осуществляется ВП. В зависимости от исполнения ВП расходомеры имеют один из видов выходного аналогового сигнала:

• - напряжение постоянного тока от 0 до 5 В (исполнение Н1) или от 0 до 10 В (исполнение Н2) при сопротивлении нагрузки не менее 2 кОм;

• - сила постоянного тока от 0 до 5 мА (исполнение Н3) при сопротивлении нагрузки не более 2 кОм или от 4 до 20 мА (исполнение Н4) при сопротивлении нагрузки не более 500 Ом.

Для аналоговых выходных сигналов линейная возрастающая зависимость пропорциональна измеряемому расходу.

Расходомеры предназначены для работы во взрывобезопасных помещениях.

В зависимости от условий эксплуатации предусмотрены модификации расходомеров, отличающиеся метрологическими характеристиками, видом выходного сигнала, материалом корпуса ПП, способом соединения ПП с трубопроводом и градуировочными значениями измеряемой и окружающей среды. Технические, метрологические и функциональные характеристики отражаются в буквенно-цифровом коде при заказе расходомера и приводятся в паспорте (расшифровка буквенно-цифрового кода приведена в таблице 1):

РИЮУ.407254.006 ТУ

Таблица 1 - Расшифровка буквенно-цифрового кода заказа расходомеров

Продолжение таблицы 1

Пример записи обозначения расходомера при заказе и в паспорте:

СВИРЕЛЬ-РМ-270-150-0,6-0,8-90-20-С-П1-12-Х-Х-Х-В2-Н2-А

РИЮУ.407254.006 ТУ

(Расходомер жидких сред СВИРЕЛЬ-РМ с первичным преобразователем расхода с верхним переделом измерений 270 м³/ч, диаметром условного прохода 150 мм; с пределами основной приведенной к ВПИ погрешностью измерений ±0,6 % в диапазоне объемных расходов жидкости свыше 27 до 270 м³/ч; с пределами основной приведенной к ВПИ погрешностью измерений ±0,8 % в диапазоне объемных расходов жидкости свыше 8,1 до 27 м³/ч включительно; градуировочное значение температуры измеряемой среды 90 °С; градуировочное значение температуры окружающей среды 20 °С; материал Ш1 - сталь; соединение Ш1 с трубопроводом - фланцевое; длина кабеля связи Ш1 с ВП КСП-А - 12 м; электрическое питание - от сети переменного тока 220 В 50 Гц; выходной сигнал пропорциональный измеряемому объемному расходу от 0 до 10 В; поставка на объекты атомной энергетики, по техническим условиям РИЮУ.407254.006 ТУ).

Внешний вид расходомеров приведен на рисунке 1.

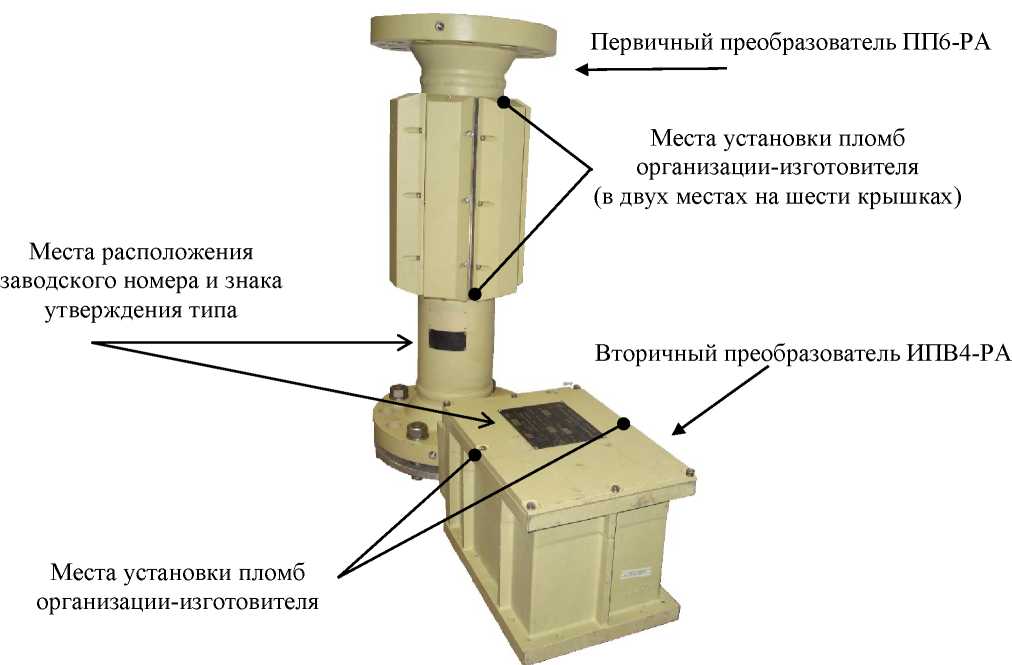

Рисунок 1 - Общий вид расходомера

Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений осуществляется пломбированием, места установки пломб организации-производителя указаны на рисунке 1.

Заводские номера состоят из арабских цифр нарастающим итогом, нанесены на таблички, прикрепленные к корпусу ПП и ВП. Места расположения заводских номеров указаны на рисунке 1

Знак поверки расходомеров наносится в свидетельство.

В расходомерах используется встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память встроенной платы измерения расхода ВП при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

ПО обеспечивает выполнение следующих функций:

• - измерение (вычисление) времени прохождения ультразвукового импульса по потоку и против потока;

• - расчет по измеренным временным соотношениям значений объемного расхода измеряемой среды;

• - формирование выходных сигналов в виде силы постоянного электрического тока или напряжения постоянного электрического тока пропорциональных значениям объемного расхода измеряемой среды;

• - формирование и передачу результатов измерений во внешние измерительноинформационные системы по цифровому интерфейсу RS-485.

Идентификационные данные ПО приведены в таблице 1. Таблица 2 - Индикационные данные ПО

Нормирование метрологических характеристик расходомеров проведено с учетом влияния ПО.

Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и основные технические характеристики расходомеров приведены в таблицах 3 - 4.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Технические характеристики

Продолжение таблицы 4

наносится на таблички с заводским номером, прикрепленные к корпусу ПП и ВП любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений согласно таблицы 5

Таблица 5 - Комплектность средства измерений

приведены в эксплуатационном документе РИЮУ.407254.006 РЭ «Расходомеры жидких сред СВИРЕЛЬ-РМ. Руководство по эксплуатации» в разделе 2.2

Приказ Росстандарта от 07.02.2018 г. N 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

РИЮУ.407254.006 ТУ Расходомеры жидких сред СВИРЕЛЬ-РМ. Технические условия

Общество с ограниченной ответственностью "Теплоприбор" (ООО «Теплоприбор»)

ИНН 6230109243

Адрес: 390011, Рязанская область, г. Рязань, шоссе Куйбышевское, дом 14А, литера А2, корпус 4, помещение Н4

Телефон: (4912) 77-94-49, факс: (4912) 77-94-49 доб. 5010

E-mail: teplopr@teplopribor.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015
