МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 октября 2017 г.

Москва

О внесении изменений в описание типа на рефлектометры оптические VISAX-PRO

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Связьприбор»от01 июня2017 г.№ 147/06 приказываю:

• 1. Внести изменения в описание типа на рефлектометры оптические VISA X-PRO, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52299-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЕЗЕ ДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубее Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

\>

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» октября 2017 г. №2267

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рефлектометры оптические VISA X-PRO

Рефлектометры оптические VISA X-PRO (далее - рефлектометр) предназначены для измерений ослабления методом обратного рассеяния в одномодовых оптических кабелях, длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.

Принцип действия рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов: отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.

Рефлектометр позволяет проводить измерения ослабления и длины до мест неоднородностей, определение потерь в сростках для одномодового оптического волокна методом обратного рассеяния.

Конструктивно рефлектометр состоит из двух модулей: X-PRO - управляющий модуль, VISA USB - измерительный. С помощью управляющего модуля X-PRO осуществляется управление, анализ, формирование отчетов, сохранение в памяти результатов измерений с возможностью их просмотра и последующей передачи. Измерительный модуль VISA USB выполнен в прямоугольном ударопрочном корпусе. На торцевых панелях измерительного модуля расположены: розетка типа FC для подключения оптического волокна, снабженная защитным колпачком и разъем USB, предназначенный для связи с управляющим модулем. Связь между управляющим модулем X-PRO и измерительным модулем VISA USB осуществляется через интерфейс USB.

Для ограничения доступа внутрь оптического модуля производится пломбирование в области крепежных винтов.

По заказу потребителя рефлектометр может комплектоваться дополнительными адаптерами для подключения волоконно-оптического кабеля с соединителями различных типов.

Общий вид рефлектометра с обозначением места нанесения знака поверки представлен на рисунке 1.

Передняя панель управляющего модуля с указанием места нанесения маркировки представлена на рисунке 2.

Схема пломбирования от несанкционированного доступа представлена на рисунке 3.

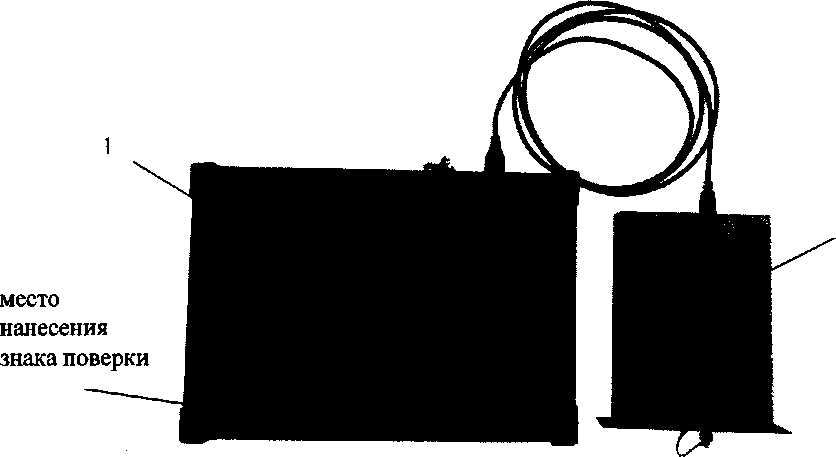

Рисунок 1 - Общий вид рефлектометра с обозначением места нанесения знака поверки 1 - управляющий модуль X-PRO; 2 - измерительный модуль VISA USB;

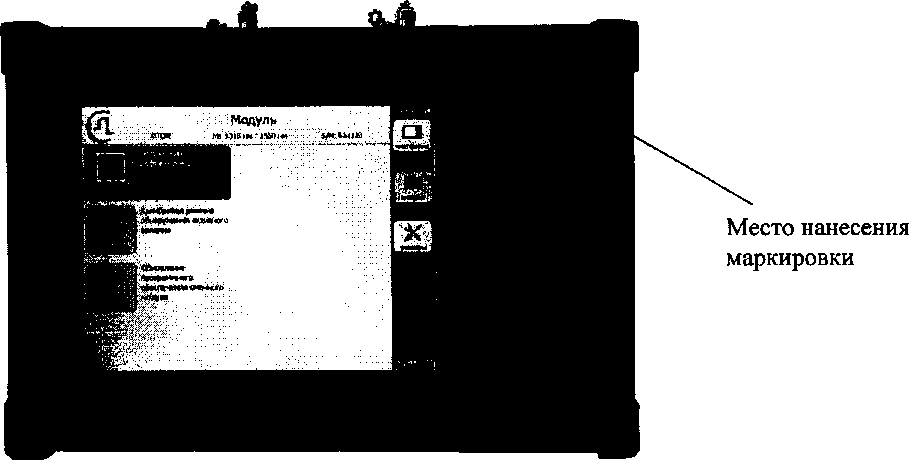

Рисунок 2 - Передняя панель управляющего модуля с обозначением места нанесения маркировки

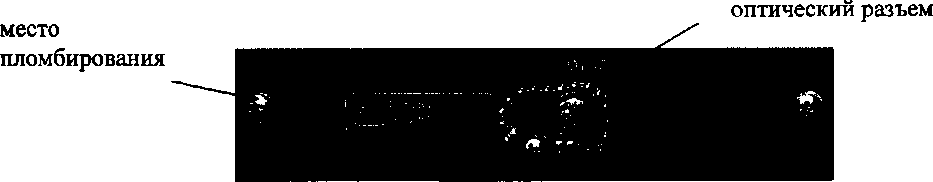

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометра, служит для выполнения измерений оптических характеристик одномодового оптического волокна, сохранения и отображения на мониторе управляющего модуля информации в удобном для оператора виде.

Результаты измерений могут быть сохранены в памяти управляющего модуля. Метрологически значимая часть ПО рефлектометра представляет программный продукт «VisaxP».

Метрологически значимая часть ПО располагается в аппаратной части управляющего модуля рефлектометра. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части измерительного модуля исключен конструктивно. Замена версии ПО с целью расширения сервисных возможностей прибора может производиться только в аккредитованных Сервис-центрах фирмы - изготовителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на переднюю панель корпуса измерительного модуля рефлектометра методом наклеивания.

Таблица 4 - Комплектность средства измерений

осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».

Основные средства поверки:

• 1 Рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2005.

Основные метрологические характеристики:

Рабочие длины волн оптического излучения: 1310+30 нм, 1550±30 нм. Диапазон воспроизведения длины: 0,06  500 км. Пределы допускаемой основной абсолютной погрешности

при воспроизведении длины: Д=± (0,15+1 • 1 O^L), где L - воспроизводимая длина.

Диапазон измерений вносимого ослабления: 0  20 дБ.

Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: А<0,015А, где А - измеряемое вносимое ослабление.

Длительность зондирующих импульсов (в единицах длины):

• - при проверке шкалы длин 6,30, 100, 300,1 000, 3 000 м;

• - при проверке шкалы ослаблений 200,600, 1 000,2 000, 5 000 м.

• 2 Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС по ГОСТ 8.585-2005.

Основные метрологические характеристики:

Рабочий диапазон длин волн спектральной установки: 600 -*• 1700 нм;

Пределы допускаемой основной абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1 нм.

• 3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).

Основные метрологические характеристики:

Диапазон измерений: 0 - 500 МГц.

Погрешность измерений: ±1,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус рефлектометров (место нанесения указано на рисунке 1)

приведены в эксплуатационном документе.

ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

ТУ 443710-092-40720372-2017 «Рефлектометр оптический VISA Х-PRO»

Общество с ограниченной ответственностью «Связьприбор» (ООО «Связьприбор»)

ИНН 6905036935

Адрес: 170030, г. Тверь, ул. Королёва, дом 9.

Телефон (факс): +7 (4822) 42-54-91, +7 (4822) 72-52-76; +7 (4822) 42-54-91,

E-mail sales@svDribor.ru

Web-сайт: http: //svpribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»

Адрес: 119361, Москва, ул. Озерная, 46.

Телефон: +7(495) 437-56-33; факс: +7(495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» в области обеспечения единства измерений № 30003-2014 от 23.06.2014 г.
