МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 августа 2019 г.                                              №     1910

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 36047 «Преобразователи измерительные ТМА» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ЭлеСи» от 1 июля 2019 г. № 01-02-19/691 и № 01-02-19/692 приказываю:

• 1. Внести изменения в описание типа на преобразователи измерительные ТМА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27113-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 36047 «Преобразователи измерительные ТМА» на последующие 5 лет.

• 3. Переоформить свидетельство об утверждении типа № 36047 «Преобразователи измерительные ТМА», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 27113-09, в связи с переименованием изготовителя с ЗАО «ЭлеСи», г. Томск на АО «ЭлеСи», г. Томск.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                                                  1

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и _________________метрологии.

ая ДЕ НИЯ О СЕ'РТИФИКЛН ЭП

Сертификат 0OE1036EE32711E880E9EO071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен; с СЮ. 11.2018 до 08.11.2019 ___________________________У

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» августа 2019 г. № 1910

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные ТМА

Преобразователи измерительные ТМА (далее - преобразователи) предназначены для измерений и преобразований в цифровой код входных непрерывных сигналов постоянного тока и напряжения постоянного тока, преобразования цифровых данных в выходные непрерывные сигналы постоянного тока и напряжения постоянного тока.

Принцип действия преобразователей основан на измерении и преобразовании в цифровой код с помощью аналого-цифрового преобразователя (АЦП) входных сигналов постоянного тока и напряжения постоянного тока, обратном преобразовании с помощью цифро-аналогового преобразователя (ЦАП) цифровых данных в выходные непрерывные сигналы постоянного тока и напряжения постоянного тока.

Алгоритм работы преобразователей реализован программным путем с помощью микропроцессора, который управляет работой АЦП и ЦАП, производит цифровую обработку сигналов, самодиагностику работоспособности, обмен информацией по последовательному интерфейсу RS-485.

Преобразователи выполнены в унифицированном пластмассовом корпусе, со степенью защиты от внешних воздействий IP20, обеспечивающем крепление преобразователя на рельс монтажный DIN 35.

Преобразователи выпускаются в трех модификациях, отличающихся набором выполняемых функций. Обозначения и функциональные особенности модификаций приведены в таблице 1.

Таблица 1

Общий вид преобразователей представлен на рисунке 1.

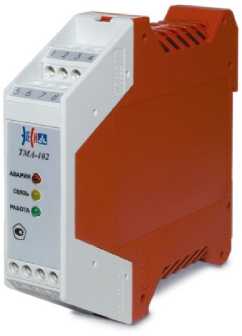

Преобразователь ТМА-102

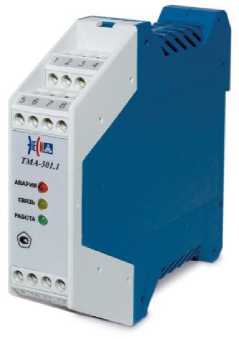

Преобразователи ТМА-301, ТМА301.1

Рисунок 1 - Общий вид преобразователей

В преобразователях установлено встроенное программное обеспечение (ПО), предназначенное для:

• - чтения сигналов с АЦП, их программного интегрирования с заданным временем;

• -  диагностирования работоспособности узлов преобразователя;

• -  приёма и передачи информации по последовательному интерфейсу;

• -  управления индикацией.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические характеристики преобразователей нормированы с учетом ПО.

Уровень защиты ПО преобразователей и данных от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на лицевую панель преобразователей, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 5 - Комплектность преобразователей

осуществляется по документу ИФУГ.421241.016МП «Преобразователи измерительные ТМА. Методика поверки», утвержденному ФГУ «Томский ЦСМ» в июне 2009 г. с изменением ИФУГ.523-14 от 30.07.2014.

Основные средства поверки:

• -  прибор для проверки вольтметров программируемый В1 -13 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) 6014-77), диапазон формирования постоянного тока от 1 нA до 0,1 А, диапазон формирования напряжения постоянного тока от 10 мкВ до 200 В, основная приведённая погрешность формирования постоянного тока ±0,015 %, основная приведённая погрешность формирования напряжения постоянного тока ±0,005 %;

• -  вольтметр универсальный В7-78/1 (регистрационный номер в ФИФОЕИ 31773-06), диапазон измерений напряжения постоянного тока от 0,1 мкВ до 10 В, основная приведённая погрешность ±0,0004 %;

• -  магазин сопротивлений Р4831 (регистрационный номер в ФИФОЕИ 6332-77), диапазон сопротивлений от 0,002 Ом до 100 кОм, класс точности 0,02.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт или на свидетельство о поверке.

приведены в эксплуатационных документах:

• -  ИФУГ. 421241.016РЭ «Преобразователь измерительный ТМА-102. Руководство по эксплуатации»;

• -  ИФУГ. 421241.017РЭ «Преобразователь измерительный ТМА-301. Руководство по эксплуатации».

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

ТУ 4217-027-28829549-2003 Модули ввода-вывода серии ТМ. Технические условия.

Акционерное общество «ЭлеСи» (АО «ЭлеСи»)

ИНН 7021004633

Адрес: 634009, г. Томск, ул. Алтайская, 161А

Телефон: (3822) 499-200, 601-000, факс: (3822) 499-900, 601-001

E-mail: elesy@elesy.ru

Web-сайт: www.elesy.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17-а

Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал: (3822) 71-37-17

Web-сайт: tomskcsm.ru

E-mail: tomsk@tcsms.tomsk.ru

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
