МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « ²⁵ »     ^мая       2026 г. № ¹⁰⁰²

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Регистрационный № 33011-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы атомно-эмиссионного спектрального анализа с анализатором МАЭС (далее - комплексы МАЭС) предназначены для измерения массовой доли определяемых элементов состава веществ и материалов (порошки, металлы, растворы) в соответствии с нормативной документацией на методики выполнения измерений (МВИ).

Принцип действия комплекса МАЭС основан на измерении интенсивности линий в спектре эмиссионного излучения атомов анализируемых элементов, генерируемого источником возбуждения спектров. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью атомно-эмиссионного излучения и содержанием элементов в образцах.

Комплекс МАЭС включает в себя следующие основные узлы:

• - источник возбуждения спектра;

• - систему разделения спектральных линий (спектральный прибор);

• - анализатор многоканальный атомно-эмиссионных спектров МАЭС с программным обеспечением «Атом», обеспечивающим управление анализатором, ввод атомно-эмиссионных спектров в компьютер, измерение интенсивности спектральных линий с последующим вычислением массовой доли определяемых элементов.

  Комплекс МАЭС

  1
  1 Образец ! 1 1 1	Источник возбуждения спектра	Система разделения спектральных линий	Анализатор МАЭС	Компьютер
  1

  I

  I I

  I I

  Результаты анализа



Рисунок 1 - Блок-схема комплекса МАЭС.

Маркировка монтируется на переднюю/заднюю/боковую стороны спектрального прибора (в зависимости от его модели). Пломба наносится на один из винтов спектральная прибора.

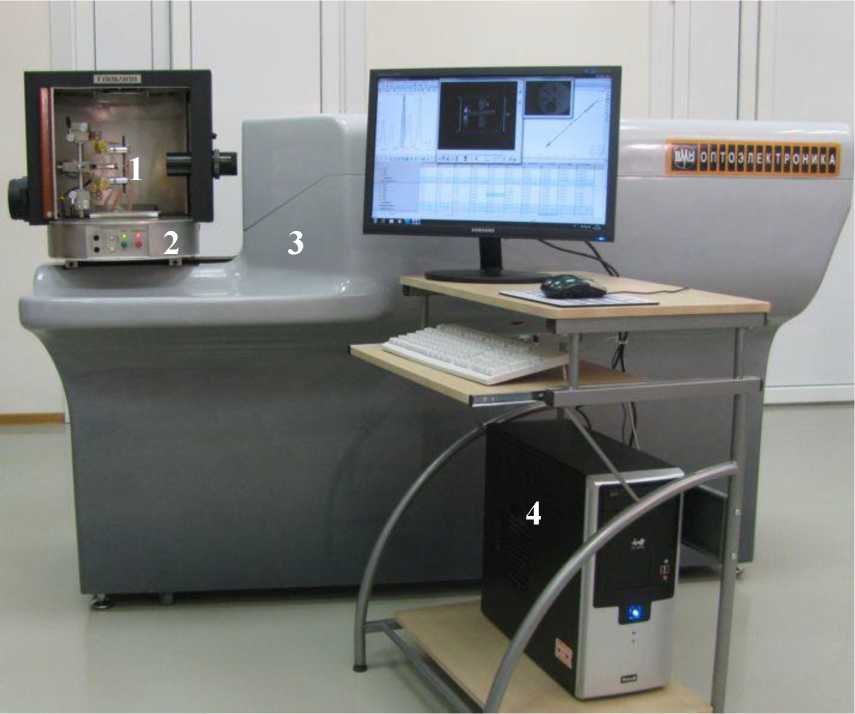

Рисунок 2 - Пример комплекса МАЭС на базе спектрального прибора с дуговым возбуждением спектров

1 - исследуемый образец, 2 - источник возбуждения спектров, 3 - система разделения спектральных линий (спектрометр Гранд) с анализатором МАЭС, 4- компьютер

Маркировка

Пломбирование

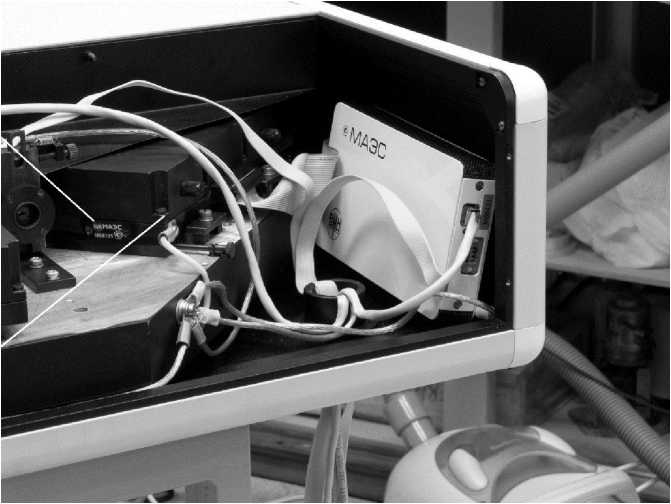

Рисунок 3 - Места нанесения маркировки и пломбирование

Программное обеспечение (ПО), входящее в состав комплекса МАЭС, выполняет функции отображения на экране монитора ПК информации в удобном для оператора виде, а также задания условий измерения.

Метрологически значимая часть программного обеспечения средства измерений представляет программный продукт «ATOM 3.2». Программное обеспечение комплекса МАЭС имеет характеристики представленные в таблице 1:

Таблица 1

Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола, в котором реализованы:

- механизм передачи данных внутри транзакций;

- транзакции заканчивается подтверждением их успешного завершения;

- направление и назначение данных внутри транзакции определяется уникальным идентификатором;

- целостность данных внутри транзакции проверяется с помощью расчета CRC, которая является неотъемлемой частью самой транзакции.

В процессе проверки метрологических характеристик была подтверждена правильность алгоритмов, заложенных в программное обеспечение.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики комплекса МАЭС приведены в таблице 2.

Таблица 2

* - габаритные размеры и вес зависят от модели системы разделения спектральных линий

Рабочие условия эксплуатации комплекса МАЭС:

• температура окружающей среды, ^оС                       20±5

• относительная влажность воздуха при +25^оС, %, не более      80

• атмосферное давление, кПа от 84 до 106,7

Знак утверждения типа наносится типографским способом на титульных листах паспорта ВМПГ.425410.125 ПС, руководства по эксплуатации ВМПГ.425410.125 РЭ и методом наклеивания на корпус комплекса.

Комплектность комплекса МАЭС представлена в таблице 3.

Таблица 3

«Комплекс атомно-эмиссионного спектрального анализа с анализатором МАЭС

Руководство по эксплуатации ВМПГ.425410.125 РЭ», раздел 4

ГОСТ 34.201-89 Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем

Техническая документация ООО «ВМК-Оптоэлектроника»

Общество с ограниченной ответственностью «ВМК-Оптоэлектроника»

(ООО «ВМК-Оптоэлектроника»)

ИНН 5402102770

Юридический адрес: 630049, Новосибирская обл., г. Новосибирск, ул. Дуси Ковальчук, д. 276, к. 13, офис 3

Адрес места осуществления деятельности: 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Коптюга, д. 1

Телефон: (383) 333-33-91; факс: (383) 333-33-91

E-mail: info@vmk.ru

Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.

Адрес: 119361, Москва, ул. Озерная, 46

Телефон: (495) 437-56-33; факс: (495) 437-31-47

E-mail: vniiofi@vniiofi.ru
