МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ-13 сентября 2019
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 54958 «Установки контроля поверхностного радиоактивного загрязнения персонала МКС-100А «Чистотел» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «НТЦ Амплитуда» от 8 августа 2019 г. № НТ-1946-19, № НТ-1947-19 и № НТ-1948-19 приказываю:
-
1. Внести изменения в описание типа на установки контроля поверхностного радиоактивного загрязнения персонала МКС-100А «Чистотел», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57242-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу РТ-МП-6220-03-2019 «ГСИ. Установки контроля поверхностного радиоактивного загрязнения персонала МКС-100А «Чистотел». Методика поверки», утвержденному ФБУ «Ростест-Москва» 2 августа 2019 г.
-
3. Переоформить свидетельство об утверждении типа № 54958 «Установки контроля поверхностного радиоактивного загрязнения персонала МКС-ЮОА «Чистотел», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57242-14, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5, Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
✓ " "■
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. ____
U'OD!i14 и U РТИФ1-ШАТЕ У
Сертификат: 00E1O36EE32711E88OE9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «13» сентября 2019 г. № 2137
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки контроля поверхностного радиоактивного загрязнения персонала МКС-100А «Чистотел»
Назначение средства измеренийУстановки контроля поверхностного радиоактивного загрязнения персонала МКС-ЮОА «Чистотел» (далее - установки МКС-ЮОА «Чистотел») предназначены для измерения плотности потока альфа- и бета-частиц, поверхностной активности альфа- и бета- излучающих радионуклидов, мощности поглощенной дозы гамма-излучения при определении уровня радиоактивного загрязнения альфа-, бета- и гамма-излучающими радионуклидами поверхностей рук, ног (обуви), спецодежды персонала.
Описание средства измеренийОсновными функциональными составными частями установки МКС-ЮОА «Чистотел» являются:
-
- четыре устройства детектирования поверхностного загрязнения на основе счётчиков Гейгера-Мюллера марки Бета-2 и Бета-2м: устройства детектирования «Левая рука», «Правая рука», «Левая нога» и «Правая нога» (далее - устройства детектирования «Рука» и «Нога»). Каждое устройство детектирования «Рука» состоит из шести счетчиков Бета-2, измеряющих плотность потока бета-частиц, и дозиметра на основе одного счетчика Бета-2м, расположенного ниже Бета-2 и измеряющего мощность поглощенной дозы в воздухе гамма-излучения. Устройства детектирования «Рука» выполняются быстросъемными. Каждое устройство детектирования «Нога» состоит из десяти счетчиков Бета-2, измеряющих плотность потока бета-частиц;
-
- два дополнительных выносных устройства детектирования альфа-излучения (далее -устройство детектирования «Альфа») на основе сцинтиллятора ZnS, отличающиеся друг от друга конструктивным исполнением и площадью входного окна;
-
- блок управления и индикации с установленным программным обеспечением «Чистотел». Блок управления и индикации оснащен двумя датчиками наличия объекта (инфракрасными датчиками) и измерительной платой.
Работа установки МКС-ЮОА «Чистотел» основана на принципе преобразования потока альфа-, бета- частиц и гамма-квантов в последовательность статистически распределенных импульсов напряжения, средняя скорость счета которых зависит от плотности регистрируемого потока альфа-, бета- частиц и мощности поглощенной дозы в воздухе гамма-излучения (далее -МПД).
Установка МКС-ЮОА «Чистотел» является стационарным изделием и поставляется в полностью собранном и готовом к работе состоянии.
Выполняемые функции:
-
- автоматическое включение устройств детектирования «Рука» и «Нога» при наличии объекта (рук, подошвы ног или одежды персонала) в рабочей области установки;
-
- локальное исследование загрязненности спецодежды (или других объектов) бета- и гамма-излучающими нуклидами съёмными устройствами детектирования «Рука»;
-
- локальное исследование загрязненности спецодежды (или других объектов) альфа-излучающими нуклидами выносным устройством детектирования «Альфа»;
-
- измерение плотности потока бета-частиц, испускаемых бета- и бета-гамма-излучаемыми нуклидами, устройствами детектирования «Рука» и «Нога», плотности потока альфа-частиц выносным устройством детектирования «Альфа» и мощности поглощенной дозы в воздухе гамма-излучения устройствами детектирования «Рука»;
-
- локальное исследование загрязненности спецодежды (или других объектов) бета- и гамма-излучающими нуклидами съемными устройствами детектирования «Рука»;
-
- локальное исследование загрязненности спецодежды (или других объектов) альфа-излучающими нуклидами съемными устройствами детектирования «Альфа»;
-
- отображение значений плотности потока альфа-, бета- частиц или мощности поглощенной дозы в воздухе измеряемого гамма-излучения и сообщения о превышении установленного порога по плотности потока или мощности поглощенной дозы в воздухе гамма-излучения;
-
- возможность отображения значений поверхностной активности альфа- и бета-излучающих нуклидов;
-
- возможность звуковой сигнализации о превышении установленного порогового уровня при подсоединении внешнего звукового динамика;
-
- компенсация собственного фона устройств детектирования;
-
- возможность подключения внешних устройств световой и/или звуковой сигнализации и блокировки выходной двери для прохода персонала (по требованию заказчика).

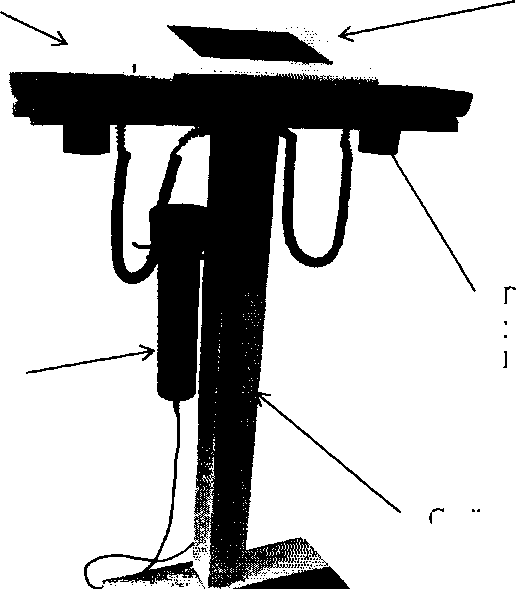

Общий вид установки МКС-100А «Чистотел» представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Съемное устройство детектирования «Рука»
Устройство детектирования «Альфа» (исполнение 1)
![Приказ Росстандарта №2137 от 13.09.2019, https://oei-analitika.ru](../kurilka/orders_html/1568627164072_files/1568627164072-1.png)
Рама для съемного устройства детектирования «Рука»
Блок управления и индикации
Стойка
Платформа для ног
Устройство детектирования «Нога»
Рисунок 1 - Общий вид установки МКС-100А «Чисто!

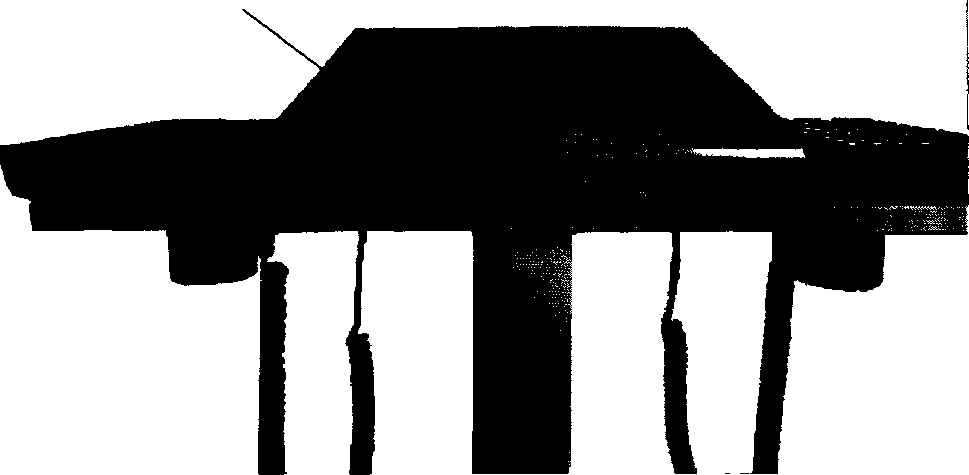

Место пломбировки
![Приказ Росстандарта №2137 от 13.09.2019, https://oei-analitika.ru](../kurilka/orders_html/1568627164072_files/1568627164072-2.png)
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеУстановка МКС-100А «Чистотел» имеет встроенное программное обеспечение (ПО), установленное в блок управления и индикации в процессе производства.
ПО запускается автоматически при включении блока управления и индикации и позволяет выполнять:
-
- специальный алгоритм измерения радиационного фона;
-
- алгоритм определения наличия радиоактивного загрязнения кожи рук и одежды персонала в режиме «Сигнализатор»;
-
- алгоритм измерения плотности потока альфа-частиц в режиме «Измерение плотности потока альфа-частиц»;
-
- алгоритм измерения плотности потока бета-частиц в режиме «Измерение плотности потока бета-частиц»
-
- алгоритм измерения мощности поглощенной дозы гамма-излучения в воздухе в режиме «Измерение мощности поглощенной дозы гамма-излучения»;
-
- установку и изменение пороговых значений сигнализации по плотности потока альфа -и бета-частиц, МПД гамма-излучения;
-
- изменение времени измерений;
-
- редактирование библиотеки нуклидов;
-
- идентификацию ПО.
Конструкция МКС-100 А «Чистотел» исключает возможность несанкционированного влияния на ПО и измерительную систему.
Защита от несанкционированного изменения ПО обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием установки.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Таблица 1 — Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Чистотел |
Номер версии (идентификационный номер) ПО |
2.Х.У |
Цифровой идентификатор ПО |
- |
1) где X и У - метрологически незначимая часть |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Регистрируемые альфа-излучающие нуклиды |
239Pu, 234U, 238U |
Диапазон энергий: | |
- регистрируемого гамма-излучения, кэВ |
от 20 до 3000 |
- регистрируемых бета-частиц, кэВ |
от 80 до 3500 |
Диапазон измерений плотности потока, мин'1 см'2: | |
- альфа-частиц (239Pu, 234U, 238U) |
от 0,1 до 1 • 105 |
- бета-частиц |
от 1 до 1,5-104 |
Пределы допускаемой относительной систематической составляющей погрешности измерений плотности потока, %: | |
- альфа-частиц (239Pu, 234U, 238U) |
±15 |
- бета-частиц |
±15 |
Диапазон измерений поверхностной активности, Бк см'2: | |
- альфа-излучающих нуклидов (239Pu, 234U, 238U) |
от 0,1 до 103 |
- бета-излучающих нуклидов |
от 10 до 103 |
Пределы допускаемой относительной систематической составляющей погрешности измерений поверхностной активности, %: | |
- альфа- излучающих нуклидов (239Pu, 234U, 238U) |
±15 |
- бета- излучающих нуклидов |
±15 |
Диапазон измерений мощности поглощенной дозы гамма-излучения в воздухе на расстоянии 10 см от поверхности объекта, мкГрч'1 |
от 1 до 20 |
Пределы допускаемой относительной систематической составляющей погрешности измерений мощности поглощенной дозы гамма-излучения в воздухе на расстоянии 10 см от поверхности объекта, % |
±15 |
Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной составляющей погрешности измерений, %: | |
- плотности потока альфа-частиц (239Pu, 234U, 238U) |
7 |
- плотности потока бета-частиц |
7 |
- поверхностной активности альфа- излучающих нуклидов (2WPU,234U,2MU) |
7 |
- поверхностной активности бета-излучающих нуклидов |
7 |
- мощности поглощенной дозы гамма-излучения в воздухе на расстоянии 10 см от поверхности объекта |
7 |
Энергетическая зависимость чувствительности регистрации, %: | |
- гамма-излучения (относительно энергии 137Cs) |
±15 |
- бета-излучения, отклонение от типовой |
±10 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Время установления рабочего режима, мин, не более |
5 |
Время непрерывной работы, ч, не менее |
24 |
Нестабильность показаний за 24 ч непрерывной работы, %, не более |
+5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры установки (высотах длинахширина), мм, не более |
1125x675x615 |
Масса, кг, не более |
45 |
Электропитание от однофазной сети переменного тока
|
220±22 50±1 |
Потребляемая мощность, Вт, не более |
200 |
Условия эксплуатации: | |
- температура окружающего воздуха, °C |
от -10 до 4-50 |
- относительная влажность при 4-35 °C (без конденсации влаги), % |
до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
- естественный радиационный фон, не более, мкЗв/ч |
0,25 |
Средняя наработка на отказ, ч, не менее |
20 000 |
Средний срок службы, лет, не менее |
15 |
наносится на фирменную табличку, размещенную на задней панели блока управления и индикации, согласно технологии предприятия-изготовителя и титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Кол-во (шт.) |
Стойка |
- | |
Устройство детектирования «Рука» |
- |
♦ |
Устройство детектирования «Нога» |
- |
♦ |
Устройство детектирования выносное «Альфа»:
|
- |
* * |
Блок управления и индикации с установленным программным обеспечением «Чистотел» |
- |
1 шт. |
Кронштейн настенный |
- |
* |
Подставка настольная |
- |
* |
Паспорт |
АЖНС.412152.002 ПС |
1 экз. |
Руководство по эксплуатации |
АЖНС.412152.002 РЭ |
1 экз. |
Методика поверки |
РТ-МП-6220-03-2019 |
1 экз. |
* Наличие в соответствии с картой заказа или спецификацией на поставку установки |
осуществляется по документу РТ-МП-6220-03-2019 «ГСИ. Установки контроля поверхностного радиоактивного загрязнения персонала МКС-100А «Чистотел». Методика поверки», утвержденному ФБУ «Ростест-Москва» 02 августа 2019 г.
Основные средства поверки:
Рабочие эталоны не ниже 2-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 №2841:
-
- три источника бета-излучения с радионуклидами 90Sr+90Y типа 6С0 с номинальными значениями плотности потока от 1500 до 4500 мин'1-см’2, от 6000 до 9000 мин’1-см'2, от 10500 до 13500) мин'1-см’2; активности от 10 до 32 кБк; от 43 до 65 кБк; от 75 до 95 кБк; доверительные границы от 4 до 6 % (Р=0,95 %);
-
- три источника альфа-излучения с радионуклидом 239Ри типа 4П9 с номинальными значениями плотности потока от 1000 до 3000 мин*1 см'2, от 4000 до 6000 мин-1 см-2, от 7000 до 9000 мин'^см*2; активности от 1,5 до 4,5 кБк; от 5,0 до 8,0 кБк; от 10,0 до 13,0) кБк; доверительные границы от 4 до 6 % (Р=0,95 %).
Рабочий эталон 3-го разряда и выше по ГОСТ Р 8.804-2012 - эталонная дозиметрическая установка с источником гамма-излучения 137Cs, обеспечивающая воспроизведение МПД в воздухе (кермы в воздухе) в диапазоне от 4 до 20 мкГр/ч, доверительные границы относительной погрешности от 6 до 8 % (Р=0,95).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам контроля поверхностного радиоактивного загрязнения персонала МКС-100А «Чистотел»ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний
ГОСТ Р 50267.0-92 Изделия медицинские электрические. Часть 1. Общие требования безопасности
Приказ Госстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ТУ 9443-001-18615825-2013 Установки контроля поверхностного радиоактивного загрязнения персонала МКС-100А «Чистотел». Технические условия
ИзготовительОбщество с ограниченной ответственностью «НТЦ Амплитуда»
(ООО «НТЦ Амплитуда»)
ИНН 7735092057
Адрес: 124460, г. Москва, г. Зеленоград, проспект Генерала Алексеева, д. 15
Телефон: +7 (495) 777-13-59
Факс: +7 (495) 777-13-58
E-mail: info@amplituda.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Регистрационный номер 30083-14 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
