МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю аа собой. Подлинник электронного документа, подписанного ЭП,

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Руководитель

  А.П.Шалаев

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12,2020 до 29,12.2021

\_____—______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2021 г. № 1178

Лист № 1 Регистрационный № 73985-19 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы вихретоковые многочастотные 16-канальные Mentor EM

Дефектоскопы вихретоковые многочастотные 16-канальные Mentor EM (далее -дефектоскопы) предназначены для обнаружения и измерений глубины поверхностных и подповерхностных дефектов типа нарушения сплошности материала в деталях и заготовках из токопроводящих металлов.

Принцип действия дефектоскопа основан на вихретоковом методе неразрушающего контроля.

Вихретоковый преобразователь (ВТП) формирует электромагнитное поле и регистрирует изменения в результирующем электромагнитном поле, которые могут происходить при изменении положения ВТП на объекте контроля. Если ВТП находится над дефектом, результирующее электромагнитное поле изменяется, что вызывает соответствующее изменение амплитуды и фазы сигнала, принятого ВТП. Принятый сигнал усиливается, оцифровывается и обрабатывается электронным блоком дефектоскопа. Результаты отображаются на экране дефектоскопа в виде сигналов на комплексной плоскости или временных разверток. В дефектоскопах реализованы две временные развертки по каждому из независимых вихретоковых генераторов. Для каждой временной развертки может быть использовано до четырех частот. Дефектоскопы обеспечивают последовательный и мультиплексные режимы работы.

Дефектоскоп состоит из электронного блока, сменных модулей для подключения ВТП, ВТП и кабеля ВТП. Управление дефектоскопом полностью производится c помощью сенсорного экрана, расположенного на передней панели электронного блока.

Дефектоскопы оснащаются ВТП (поверхностные, вращающиеся и др.), изготавливаемыми фирмой Baker Hughes EMEA Unlimited Company, Ирландия.

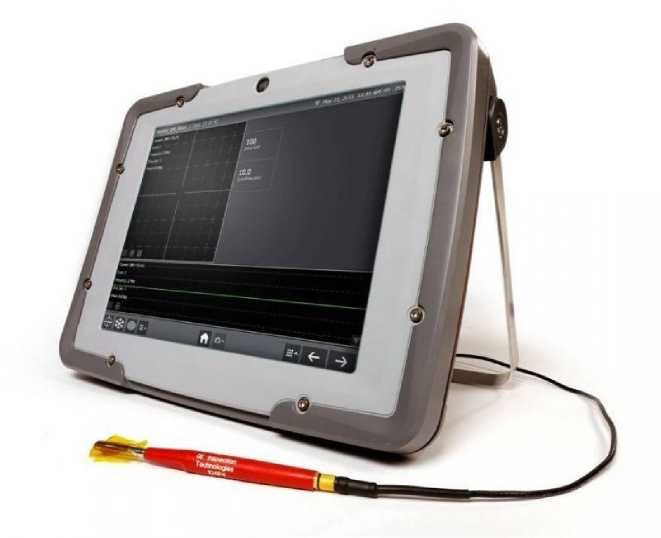

Общий вид дефектоскопов представлен на рисунке 1.

Рисунок 1 - Общий вид дефектоскопов

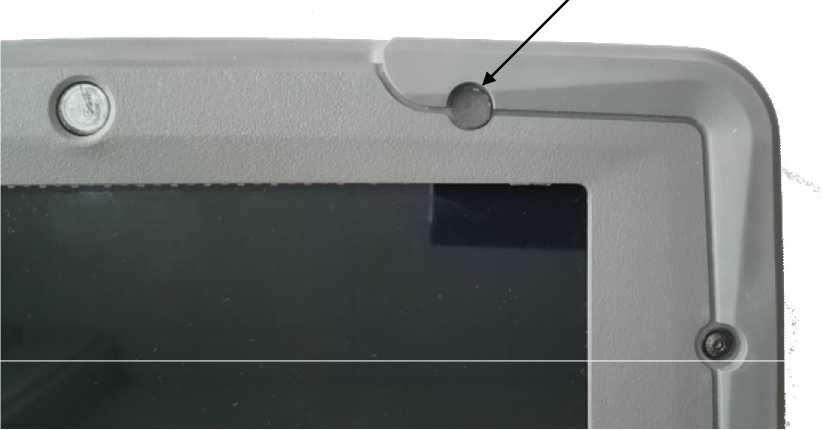

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Место пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение (ПО) позволяет регистрировать и сохранять результаты измерений, настройки параметров контроля, создавать отчеты и управлять настройками дефектоскопа, загружать и удалять приложения (сконфигурированные графические пользовательские интерфейсы).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом печати и на корпус электронного блока дефектоскопа с помощью наклейки.

Таблица 4 - Комплектность дефектоскопов

приведены в Руководстве по эксплуатации Дефектоскопов вихретоковых многочастотных 16-канальных Mentor EM (Документ: A586590/EB.0908, от ноября 2013 года); Раздел 2.

Нормативные и технические документы,

устанавливающие требования к дефектоскопам

вихретоковым многочастотным 16-канальным Mentor EM

Техническая документация фирмы Baker Hughes EMEA

Unlimited Company, Ирландия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «02» июля 2021 г. № 1178

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
