№2020 от 25.09.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28972
О внесении изменений в описание типа на трансформаторы напряжения заземляемые серии ЗНОЛ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ25 сентября 2017 г. № 2020
Москва
О внесении изменений в описание типа на трансформаторы напряжения заземляемые серии ЗНОЛ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «СЗТТ» от 10 августа 2017 г. № 07-132 приказываю:
-
1. Внести изменения в описание типа на трансформаторы напряжения заземляемые серии ЗНОЛ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46738-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
( А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
<__________—__________✓ Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» сентября 2017 г. №2020ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения заземляемые серии ЗНОЛ Назначение средства измеренийТрансформаторы напряжения заземляемые серии ЗНОЛ (далее по тексту -трансформаторы) предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание средства измеренийПринцип действия трансформаторов основан на законе электромагнитной индукции. При подключении первичной обмотки трансформатора к сети с синусоидальным напряжением в обмотке возникает ток, который создает синусоидально изменяющийся магнитный поток в магнитопроводе. Поток индуктирует ЭДС в обмотках трансформатора. При подключении к вторичной обмотке нагрузки, в этой обмотке возникает вторичный ток и на ее зажимах устанавливается напряжение, пропорциональное первичному.
Трансформаторы являются однофазными электромагнитными устройствами с заземляемым выводом «X» высоковольтной обмотки и представляют собой литой блок, в котором залиты обмотки и магнитопровод. Литой блок обеспечивает электрическую прочность изоляции и защиту первичной и вторичных обмоток от механических повреждений и проникновения влаги.
Трансформаторы изготавливаются с несколькими вторичными обмотками, предназначенными для измерения и/или защиты. Трансформаторами комплектуются трехфазные группы.
Магнитопровод стержневого типа, намотан из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически.
Основная вторичная обмотка для измерения имеет возможность пломбирования контактов.
На опорной поверхности трансформаторов имеются отверстия, служащие для крепления трансформатора.
На трансформаторе имеется табличка технических данных. Табличка технических данных трехфазной группы расположена на металлической раме.
Трансформаторы имеют ряд модификаций, отличающихся габаритными размерами, массой.
Структура обозначения трансформаторов приведена в таблице 1.
Общий вид трансформаторов напряжения заземляемых серии ЗНОЛ представлен на рисунках 1-6.

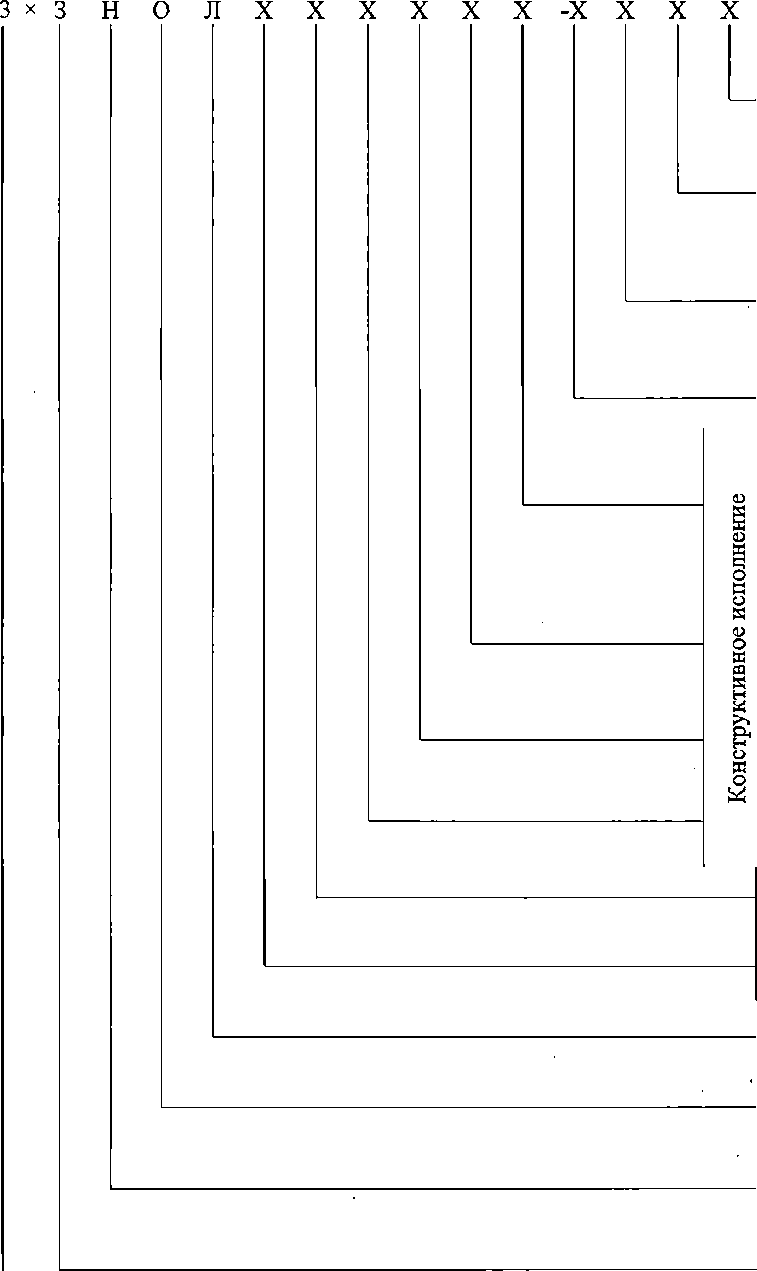

Таблица 1 - Структура условного обозначения трансформаторов напряжения заземляемых серии ЗНОЛ
Класс напряжения
«М» - малогабаритный
Номер разработки
С литой изоляцией
Однофазный
Заземляемый
Трансформатор напряжения
количество обмоток трансформатора (указывается при количестве обмоток -больше трех)
«И» - инверсное расположение высоковольтного
ввода
«П» - с предохранительным устройством
Климатическое исполнение по ГОСТ 15150
Категория в зависимости от длины пути утечки по ГОСТ 9920
Категория размещения по ГОСТ 15150
Для трехфазной группы

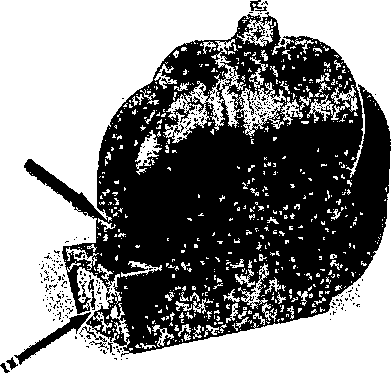

Рисунок 1 - Общий вид трансформатора напряжения ЗНОЛ.06

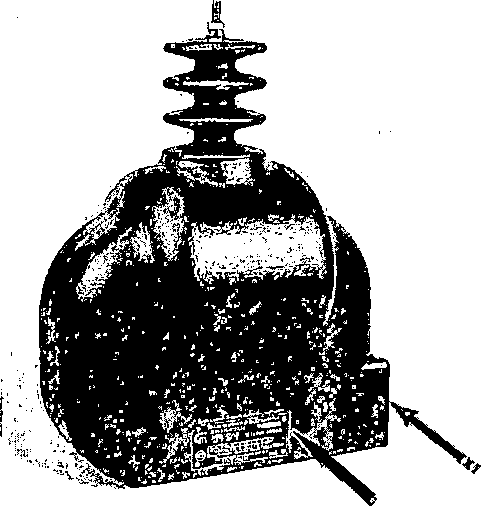

Рисунок 2 - Общий вид трансформатора напряжения ЗНОЛ

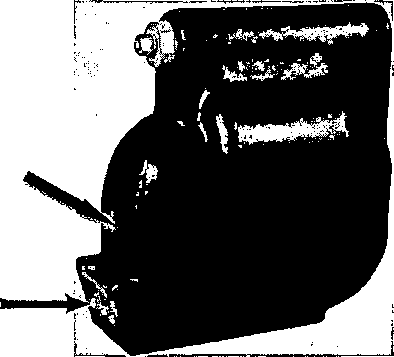

Рисунок 3 - Общий вид трансформатора напряжения ЗНОЛПМ

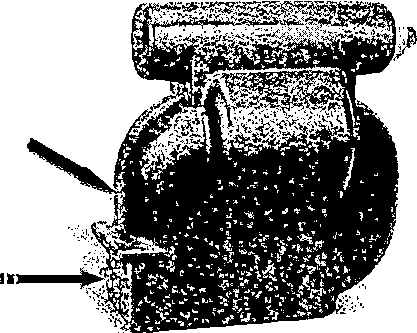

Рисунок 4 - Общий вид трансформатора напряжения ЗНОЛП

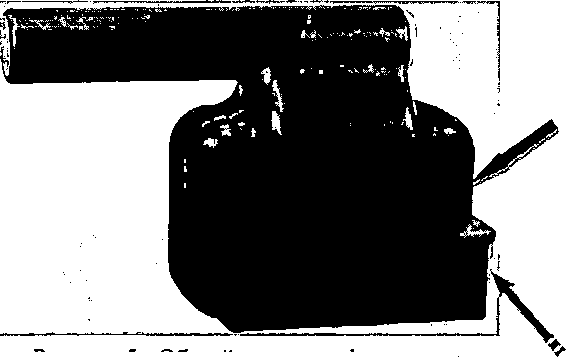

Рисунок 5 - Общий вид трансформатора
напряжения ЗНОЛ.01ПМИ

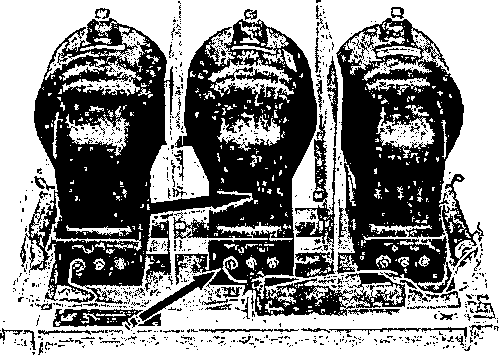

Рисунок 6 - Общий вид трехфазной
группы ЗхЗНОЛ
Стрелками указаны места нанесения поверочного клейма (■
) и пломбирования
вторичных контактов
отсутствует.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование |
Значение характеристики |
|
Номинальное напряжение первичной обмотки, В |
от 1000/л/з до 27500 |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100/^3 до 230 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 |
|
Класс точности по ГОСТ 1983 |
0,1; 0,2; 0,5; 1,0; 3,0; ЗР; 6Р |
|
Номинальная мощность основной вторичной обмотки, В-А, с коэффициентом мощности активно-индуктивной нагрузки cos (р = 0,8 |
от 0 до 500 |
|
Диапазон мощности для классов точности 0,1; 0,2; 0,5 с номинальной мощностью основной вторичной обмотки 10 В-A, с коэффициентом мощности cos (р = 1 |
от 0 до 100 % номинальной мощности |
|
Номинальная мощность дополнительной вторичной обмотки, В-А, с коэффициентом мощности активно -индуктивной нагрузки cos (р = 0,8 |
от 0 до 500 |
|
Трехфазная мощность, В-A, с коэффициентом мощности активно - индуктивной нагрузки cos (р = 0,8 |
от 0 до 1500 |
|
Примечание - ГОСТ 1983 для конкретного трансформатора, если одно из значений номинальной нагрузки является стандартным для одного класса точности, то для другого класса точности допускается значение нагрузки, не являющейся стандартным значением. | |
Таблица 3 - Основные технические характеристики
|
Наименование |
Модификации | ||
|
ЗНОЛ |
ЗНОЛ III |
ЗхЗНОЛ | |
|
Масса, кг |
от 15 до 100 |
от 15 до 100 |
от 50 до 150 |
|
Габаритные размеры, мм, не более: длина ширина высота |
от 200 до 750 от 100 до 400 от 200 до 500 |
от 200 до 750 от 180 до 400 от 300 до 800 |
от 500 до 750 от 300 до 550 от 300 до 500 |
|
Температура воздуха при эксплуатации, °C |
от -60 до +60 | ||
|
Средний срок службы, лет Средняя наработка на отказ, ч |
30 40-105 | ||
наносится на табличку технических данных методом термотрансферной печати, на титульный лист паспорта типографическим способом.
Комплектность средства измерений
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор, шт. |
1 | |
|
Детали для пломбирования вторичной обмотки, комплект: - крышка, винт 2М4 |
по количеству обмоток | |
|
Детали для установки в токопроводе*, комплект: - контакт, гайка М10 |
1 | |
|
Запасные части** согласно ведомости ЗИП, комплект |
1 | |
|
Комплект для установки резисторов***: - резистор, комплект проводов |
1 | |
|
Детали, комплект: - шпилька, гайка М8, шайба 8, шайба |
1 | |
|
Эксплуатационные документы, экз.:
|
1 1 | |
|
Примечания * При заказе трансформаторов для установки в токопроводе для трансформаторов без ЗПУ. ** Для трансформаторов с ЗПУ. *** Для трехфазных групп. | ||
При поставке партии трансформаторов в один адрес, по согласованию с заказчиком, количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук.
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения измерительный лабораторный НЛЛ (регистрационный номер в Федеральном информационном фонде № 46942-11);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде №24719-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на трансформатор (в соответствии с рисунками 1-6) и в паспорт изделия.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения заземляемым серии ЗНОЛГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ГОСТ 9920-89 Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Технические условия ТУ 16-2010 ОГГ.671 240.001 ТУ. Трансформаторы напряжения заземляемые серии ЗНОЛ
ИзготовительОткрытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
ИНН 6658017928
Юридический адрес: 620043, Россия, г. Екатеринбург, ул. Черкасская, 25
Почтовый адрес: 620043, Россия, г. Екатеринбург, ул. Черкасская, 25
Телефон: (343) 234-31-04, факс: (343) 212-52-55
E-mail: cztt@cztt.ru
Испытательный центрГЦИ СИ ФГУ «УРАЛТЕСТ»
620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон (343) 350-25-83, факс (343) 350-40-81
E-mail: uraltest@uraltest.ru
Аттестат аккредитации ГЦИ СИ ФГУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа№ 30058-05 от 16.12.2008 г.
