№556 от 16.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 239128
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Расходомеры электромагнитные WATERFLUX 3000 с конверторами сигналов IFC 070 / IFC 100/IFC300
Приказы по основной деятельности по агентству Вн. Приказ № 556 от 16.04.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
16 апреля 2021 г.
№ 556_______
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое
к настоящему приказу.
-
3. Распространить действие методик поверки средств установленных согласно приложению к настоящему приказу, измерений, находящиеся в эксплуатации.
-
4. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения
измерений, на средства
в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Феде»9ЛЫ1дГб" ЙМфдрМЭДйдИИбГб фонда йб обеспечению „ Подлинник электронного документа, подписанного ЭП, „
единства измерении, перед ачи с^деншОммв^И|оЕЩ£^ш&{Измене] ши в данные Федерального агентства по техническому регулированию и_______~
о держащихся в н^^окументов и сведе яии».
сведения, предоставления <
4. Контроль за испол]
а собой.
Заместитель Руководителя
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
Ч_____—______
С. С.Голубев
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «16» апреля 2021 г. № 556
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Расходомеры электромагнитные с конверторами сигналов |
WATERFLU X 3000 (расходомер ы) IFC 070/ IFC 100/ IFC 300 (конверторы) |
A15082818, A19081671 |
47154-11 |
Фирма «KROHNE Altometer B.V.», Нидерланды |
МП 47154-11 |
МП 47154-11 с изменением №1 |
ООО «КРОНЕ Инжиниринг », Самарская обл., Волжский р-н, п. Верхняя Подстепновк а |
ФГУП «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2021 г. № 556
Лист № 1 Регистрационный № 47154-11 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры электромагнитные WATERFLUX 3000 с конверторами сигналов IFC 070 / IFC 100 / IFC 300
Назначение средства измеренийРасходомеры электромагнитные WATERFLUX 3000 с конверторами сигналов IFC 070 / IFC 100 / IFC 300 (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей с электропроводностью не менее 20 мкСм/см и преобразования результатов измерений в выходные электрические сигналы.
Описание средства измеренийРасходомеры состоят из двух частей - первичного преобразователя и конвертора сигналов, которые могут быть жестко связаны единой механической конструкцией (компактное исполнение) или разнесены на некоторое расстояние (разнесенное исполнение).
Принцип работы расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции, прямо пропорциональная скорости движения жидкости. Полученный сигнал передается в конвертор сигналов, где происходит его преобразование в значение объемного расхода и вычисление объема. Конвертор отображает на показывающем устройстве результаты измерений объемного расхода и объема и формирует различные выходные сигналы.
Первичный преобразователь состоит из металлической трубы. На внутреннюю поверхность трубы нанесена футеровка, выполненная из непроводящего электрический ток материала. В футеровку установлены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена двухсекционная обмотка возбуждения.
Конвертор сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения первичного преобразователя. Конвертеры сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Конверторы сигналов IFC 050 обеспечивают индикацию на жидкокристаллическом индикаторе (далее - ЖКИ) объема и объемного расхода, массы и массового расхода (при фиксации в конверторе значения плотности жидкости); формирование токовых, импульсных/частотных (с частотой следования импульсов от 0,01 до 10000 Гц), дискретных выходных сигналов, работу по интерфейсам RS 485 MODBUS, HART.
Конверторы сигналов IFC 070 обеспечивают индикацию на ЖКИ объемного расхода и объема; формирование токовых, импульсных/частотных (с частотой следования импульсов от 0,01 до 10000 Гц), дискретных выходных сигналов, работу по интерфейсам RS 485 MODBUS. При оснащении модулем KGA 42 возможна передача данных по сети GSM.
Конверторы сигналов IFC 100 обеспечивают индикацию на ЖКИ электропроводности продукта, объемного расхода и объема, массового расхода (при введенной в память расходомера плотности жидкости), скорости потока, температуры; формирование токовых, импульсных/частотных (с частотой следования импульсов от 0,01 до 10000 Гц), дискретных выходных сигналов, работу по интерфейсам HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, проведение диагностики расходомера.
Конверторы сигналов IFC 300 обеспечивают индикацию на ЖКИ электропроводности продукта, объемного расхода и объема, массового расхода (при введенной в память расходомера плотности жидкости), скорости потока, температуры; формирование токовых, импульсных/частотных (с частотой следования импульсов от 0,01 до 10000 Гц), дискретных выходных сигналов, работу по интерфейсам HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, проведение диагностики расходомера.
Расходомеры выпускаются в следующих исполнениях:
С - компактное исполнение, конвертор сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь (WATERFLUX 3050
С, WATERFLUX 3070 С, WATERFLUX 3100 С, WATERFLUX 3300 С);
F - разнесенное исполнение, конвертор сигналов в корпусе полевого исполнения соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (WATERFLUX 3070 F, WATERFLUX 3300 F);
W - разнесенное исполнение, конвертор сигналов в корпусе для настенного монтажа соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (WATERFLUX 3050 W, WATERFLUX 3100 W, WATERFLUX 3300 W);
R - разнесенное исполнение, конвертор сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (WATERFLUX 3300 R).
Фотографии внешнего вида расходомеров и места нанесения поверительных клейм (наклеек и пломб)
ива з
2

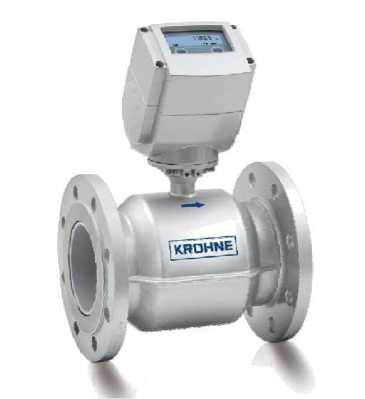

Рис. 1. Расходомеры WATERFLUX 3070 C
2

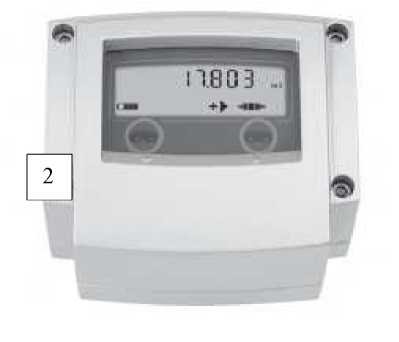

Рис. 2. Конвертор сигналов IFC 070 (разнесенное исполнение F)

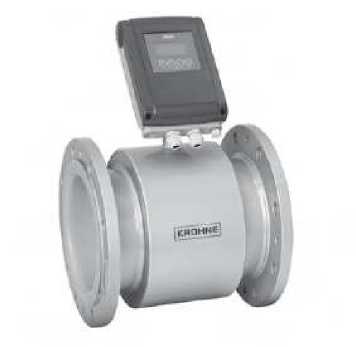

Рис. 3. Расходомеры WATERFLUX 3100 C
ppp

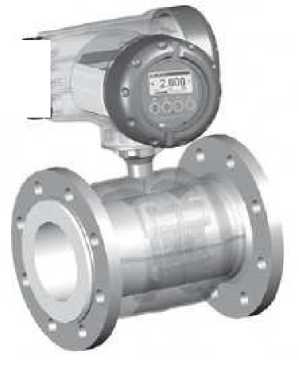

Рис. 4. Расходомеры WATERFLUX 3300 C

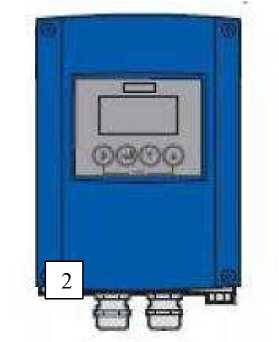

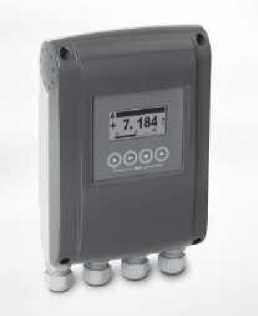

Рис. 5. Конвертор сигналов IFC 100 (разнесенное исполнение W)

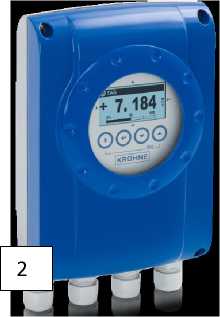

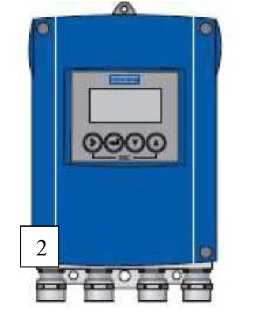

Рис. 6. Конвертор сигналов IFC 300 (разнесенное исполнение W)

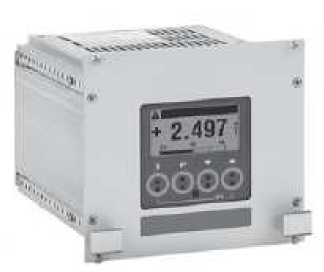

Рис. 7. Конвертор сигналов IFC 300 (разнесенное исполнение R)

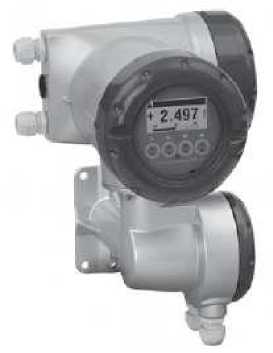

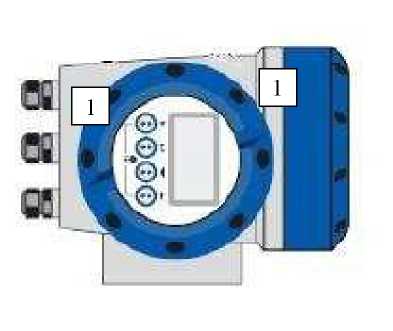

Рис. 8. Конвертор сигналов IFC 300 (разнесенное исполнение F)

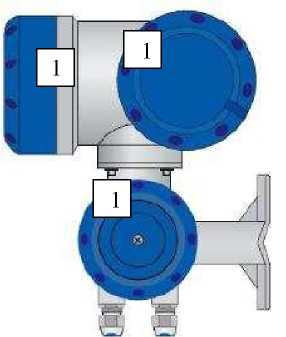

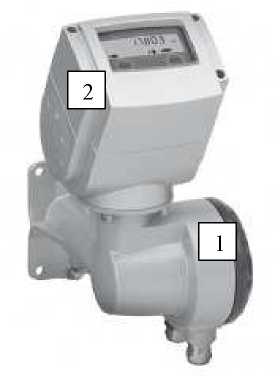

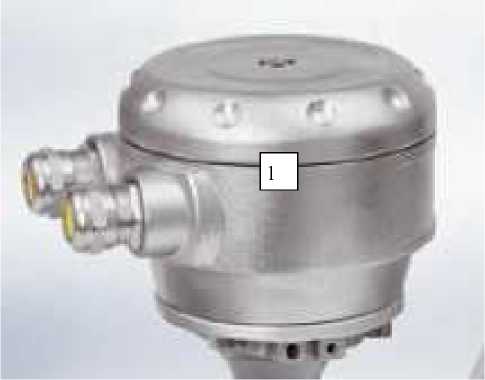

Рис. 9. Первичный преобразователь WATERFLUX 3000 (разнесенное исполнение)
Рис. 10. Расходомер WATERFLUX 3050 С и Конвертор сигналов IFC 050 (разнесенное исполнение W)
-

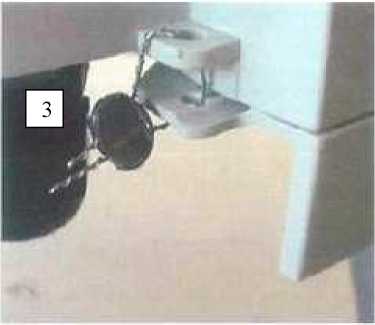

- самоклеящаяся пломба в виде наклейки из легко разрушаемого материала;
-
- мастика с оттиском поверительного клейма;
-
- навесная пломба.
расходомеров установлено в конверторе сигналов и предназначено для обработки измерительной информации от первичного преобразователя, индикации результатов измерений объемного расхода и объема жидкостей на жидкокристаллическом индикаторе (ЖКИ), формирования параметров выходных сигналов, настройки расходомеров, проведение диагностики расходомера. Программное обеспечение (ПО) является встроенным программным обеспечением. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ расходомера не проводится. Для контроля работы расходомера в конверторе сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО расходомеров доступ к настройкам расходомера ограничен паролями и пломбами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
IFC 050 |
IFC 070 |
IFC 100 |
IFC 300 | |
|
Идентификационное наименование ПО |
ПО IFC 050 |
ПО IFC 070 |
ПО IFC 100 |
ПО IFC 300 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.0.0х* |
не ниже 4.0.2 |
не ниже 2.1.xx* |
не ниже 3.3.xx* |
|
* символами хх обозначены числовые вариации в версии ПО, не влияющие на метрологические характеристики расходомеров | ||||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Параметр |
Конвертор сигналов | |||
|
IFC 070 |
IFC 100 |
IFC 300 |
IFC 050 | |
|
Измеряемая среда |
вода |
жидкость | ||
|
Электропроводность измеряемой среды, мкСм/см, не менее |
50 |
20 | ||
|
Номинальные диаметры первичных преобразователей DN, мм |
от 25 до 600 |
от 50 до 600 |
от 50 до 600 |
от 25 до 600 |
|
Максимальное рабочее давление, МПа: от DN 25 до DN 150 от DN 200 до DN 600 |
1,6 1,0 | |||
|
Температура измеряемой среды, °С |
от 0 до 70 |
от -5 до 70 | ||
|
Диапазон скорости потока в трубопроводе и, м/с |
от -12 до 12 | |||
|
Пределы допускаемой относительной погрешности измерений расхода и объема жидкости, %
1,0 м/с < и < 4,0 м/с 4,0 м/с < и < 12,0 м/с
|
±(0,5 +0,1/и) | |||
|
±0,7 |
±0,7 |
±0,5 | ||
|
±0,35 |
±0,4 |
±0,3 | ||
|
±0,25 |
±0,35 |
±0,25 | ||
|
±1 |
±1 |
±1 | ||
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объёма) после поверки с применением устройства «OPTICHECK», % |
±1 | |||
|
Пределы допускаемой абсолютной погрешности преобразования объема жидкости в импульсный выходной сигнал, импульс |
±1 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
IFC 070 |
IFC 100 |
IFC 300 |
IFC 050 | |
|
Способ присоединения к трубопроводу |
фланцевый | |||
|
Температура окружающей среды (для ЖКИ), °С |
от -40 до +65 (от -25 до +65) |
от -40 до +65 (от -25 до +65) |
от -40 до +65 (от -25 до +65) |
от -40 до +65 (от -25 до +65) |
|
Масса конвертера сигналов, кг
|
1,9 3,3 |
1,9 1,9 |
4,2 от 1,2 до 5,7 |
от 1,8 до 4,0 от 1,9 до 4,2 |
|
Электропитание: Переменного тока, В Постоянного тока, В Постоянного и переменного тока, В |
1 или 2 литиевые батареи |
от 100 до 230 от 10,8 до 31,2 AC: от 20,9 до 26,4 DC: от 19,2 до 31,2 |
от 100 до 230 от 10,8 до 31,2 AC: от 20,9 до 26,4 DC: от 19,2 до 31,2 |
от 100 до 230 от 18,4 до 31,2 |
|
Частота переменного тока, Гц |
- |
50/60 | ||
|
Масса первичного преобразователя (в зависимости от типоразмера), кг |
от 5 до 167 | |||
наносится на конвертор сигналов расходомера с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер |
1 шт. | |
|
Сигнальный кабель* |
1 шт. | |
|
Руководство по эксплуатации расходомера |
1 экз. | |
|
Руководство по эксплуатации конвертора |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
Паспорт |
1 экз. | |
|
* для расходомеров разнесенного исполнения | ||
приведены в разделе 6 «Эксплуатация» руководства по эксплуатации конвертора.
Нормативные документы, устанавливающие требования к расходомерам электромагнитным WATERFLUX 3000 с конверторами сигналов IFC 070 / IFC 100 / IFC 300ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
ГОСТ Р 8.510-2002 Государственная поверочная схема для средств измерений объема и массы жидкостей.
