№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготови тель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Дозиметры универсальные для контроля характеристик рентгеновских аппаратов

Piranha

СВ2-

2ОО1ОО34

52569-13

МП 2103

008-2012

МП 2103

031-2023

31.07.

2024

Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Доза» (ООО НПП «Доза»), г.

Москва

ФГУП «ВНИИМ

им.

Д.И.Менделеева», г. Санкт-Петербург

2.

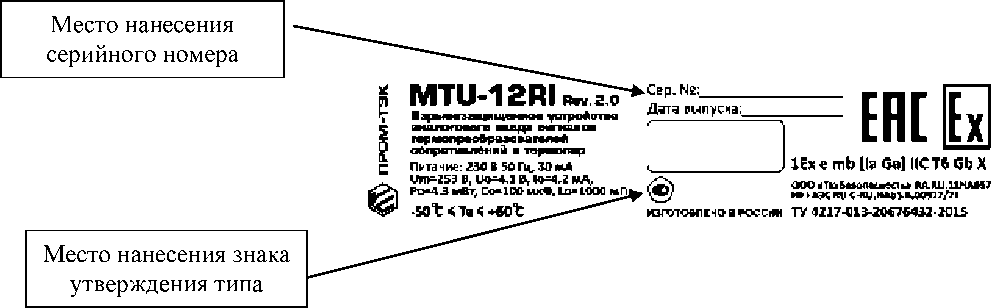

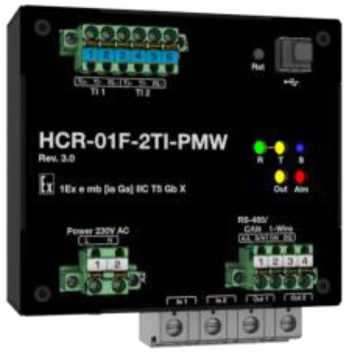

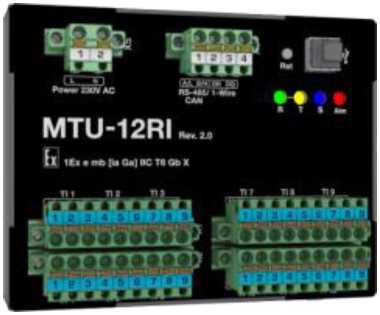

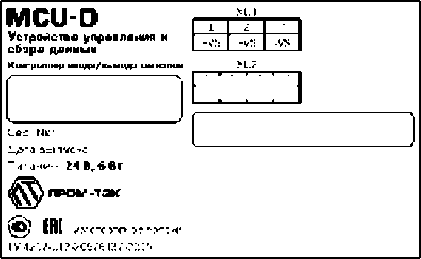

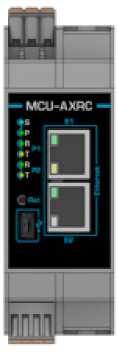

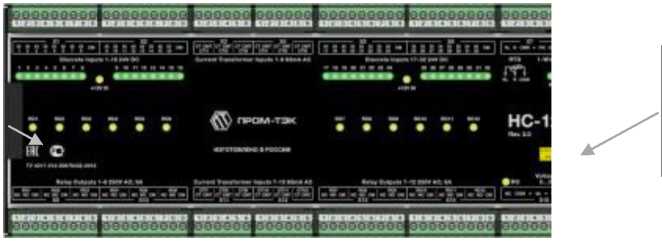

Устройства управления и сбора данных

серий HCR, MTU, HC,

MCU

34471

(исполнение MCU-A-T2R-

H), 31362

(исполнение MCU-ARW-

F), 34469 (исполнение

MCU-D-MW-7),

34474 (исполнение

67073-17

МП 206.1205-2016

МП-НИЦЭ-097-23

12.04.

2024

Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК»), г. Санкт-Петербург

ООО «НИЦ «ЭНЕРГО», г.

Москва

Обозначение модификации

Multi

R/F

CT

Mammo

Dental

Тип РДА

R&F, M, CT, D

R&F, CT,

D

CT

M

D

Анодное напряжение, время экспозиции

х

х

х

х

х

СПО, полная фильтрация

х

х

х

х

х

Керма в воздухе, мощность кермы в воздухе

х

х

х

х

х

Форма сигнала

х

х

х

х

х

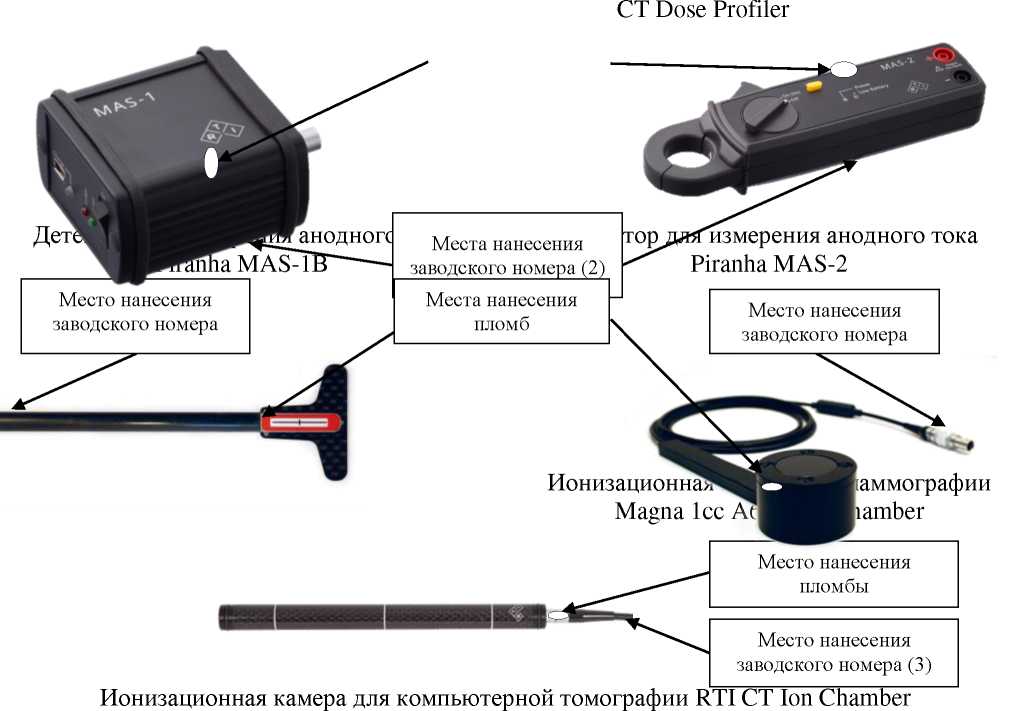

Внешние детекторы

Piranha Dose Probe

х

х

*

*

*

CT Dose Profiler

*

*

х

*

*

Piranha MAS-1B

*

*

*

*

*

Piranha MAS-2

*

*

*

*

*

RTI Т20 Dose Probe

*

*

*

*

*

RTI CT Ion Chamber 10 см

*

*

*

*

*

RTI CT Ion Chamber 30 см

*

*

*

*

*

Magna 1cc A600 Ion

Chamber

_*

_*

_*

_*

_*

Примечания:

• 1)    В таблице приняты следующие обозначения для типов РДА, на которых производятся измерения: R&F - рентгенографические, рентгеноскопические и ангиографические, D - стоматологические (дентальные), M - маммографические, СТ - компьютерные томографы.

• 2)    x - стандартные функции.

• 3)    * - дополнительные функции.

Идентификационные данные (признаки)

Значение

Ocean

Ocean 2014

Ocean Next

Идентификационное наименование программного обеспечения

Ocean.exe

Ocean2014.exe

OceanNext.exe

Номер версии (идентификационный номер) программного обеспечения

1.0.2.XXXXX

Наименование характеристики

Значение

Встроенный детектор

Тип РДА: R&F, D, CT

Диапазон измерений анодного напряжения, кВ: Тип РДА R&F

от 36 до 153

Тип РДА D

от 36 до 105

Тип РДА CT

от 45 до 153

Пределы допускаемой основной относительной погрешности измерений анодного напряжения, %

±2,5

Диапазон измерений кермы в воздухе (R&F, D)

от 15 нГр до 1000 Гр

Пределы допускаемой основной относительной погрешности измерений кермы в воздухе (на калибровочных режимах RQR5, RQA5 по ГОСТ Р МЭК 61267-2001), %:

в диапазоне от 15 нГр до 1,5 мкГр

±15

в диапазоне от 1,5 мкГр до 1000 Гр

±5

Наименование характеристики

Значение

Диапазон измерений мощности кермы в воздухе (R&F, D)

от 15 нГр/с до 450 мГр/с

Пределы допускаемой основной погрешности измерений мощности кермы в воздухе (на калибровочных режимах RQR5, RQA5 по ГОСТ Р МЭК 61267-2001), % (нГр/с)

±5 (±7)

Диапазон измерений времени экспозиции

от 0,1 мс до 2000 с

Пределы допускаемой погрешности измерений времени экспозиции, % (мс)

±0,5 (±0,5)

Диапазон измерений количества импульсов

от 1 до 65535

Пределы допускаемой погрешности измерений количества импульсов, импульс

±1

Диапазон измерений СПО (в диапазоне анодных напряжений от 40 до 145 кВ), мм Al

от 1,2 до 14

Пределы допускаемой погрешности измерений СПО, % (мм Al)

±7 (±0,2)

Диапазон измерений полной фильтрации (в диапазоне анодных напряжений от 70 до 150 кВ), мм Al

от 1,0 до 38

Пределы допускаемой погрешности измерений полной фильтрации, % (мм Al)

±10 (±0,3)

Анизотропия чувствительности в пределах углов ±5°, %, не более

±3

Энергетическая зависимость чувствительности относительно калибровочного режима, %, не более

±7

Тип РДА: M

Диапазон измерений анодного напряжения (Mo/Mo), кВ

от 19 до 48

Пределы допускаемой основной погрешности измерений анодного напряжения, % (кВ)

±2 (±0,7)

Диапазон измерений кермы в воздухе

от 25 нГр до 1500 Гр

Пределы допускаемой основной относительной погрешности измерений кермы в воздухе (на калибровочном режиме RQR-M2 по МЭК 61267), %

±5

Диапазон измерений мощности кермы в воздухе

от 25 нГр/с до 750 мГр/с

Пределы допускаемой основной погрешности измерений мощности кермы в воздухе, % (нГр/с)

±5(±12)

Диапазон измерений СПО, мм Al

от 0,19 до 0,7

Пределы допускаемой погрешности измерений СПО, %

±10

Измеряемые качества излучения

Mo/Mo, Mo/Rh, Mo/Al, Rh/Rh, Rh/Al, W/Al, W/Rh, W/Ag

Анизотропия чувствительности в пределах углов ±5°, %, не более

±3

Энергетическая зависимость чувствительности относительно калибровочного режима, %, не более

±5

Наименование характеристики

Значение

Импульсный режим

Диапазон показаний кермы в воздухе за импульс

от 8 нГр/импульс до

60 кГр/импульс

Диапазон показаний мощности кермы в воздухе за импульс

от 10 мкГр/с до 450 мГр/с

Частота импульсов, с^-1

от 0,5 до 180

Длительность импульса

от 4 мс до 2000 с

Габаритные размеры, мм, не более: длина ширина высота

133

75

26

Масса, г, не более

405

Емкость источника питания встроенного Li-Ion аккумулятора, мА^ч

2000

Время непрерывной работы при полностью заряженном аккумуляторе, ч, не менее

15

Время установления рабочего режима, с, не более

15

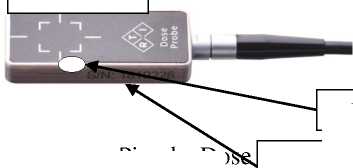

Piranha Dose Probe

Диапазон измерений кермы в воздухе

от 0,1 нГр до 1,5 кГр

Пределы допускаемой основной относительной погрешности измерений кермы в воздухе (на калибровочных режимах RQR5, RQA5 по ГОСТ Р МЭК 61267-2001), %

±5

Диапазон измерений мощности кермы в воздухе

от 4 нГр/с до 76 мГр/с

Пределы допускаемой основной погрешности измерений мощности кермы в воздухе (на калибровочных режимах RQR5, RQA5 по ГОСТ Р МЭК 61267-2001), % (нГр/с)

±^{5 (}±¹⁾

Диапазон измерений времени экспозиции

от 0,1 мс до 34000 с

Пределы допускаемой погрешности измерений времени экспозиции, % (мс)

±1 (±0,5)

Диапазон измерений количества импульсов

от 1 до 65535

Пределы допускаемой погрешности измерений количества импульсов, импульс

±1

Энергетическая зависимость чувствительности относительно калибровочного режима, %, не более

±10

Импульсный режим

Диапазон показаний кермы в воздухе за импульс

от 1 нГр/импульс до

3 кГр/импульс

Диапазон показаний мощности кермы в воздухе за импульс

от 10 мкГр/с до 76 мГр/с

Частота импульсов, с^-1

от 0,5 до 100

Длительность импульса

от 4 мс до 2000 с

Габаритные размеры, мм, не более: длина ширина высота

45

20

7,4

Масса, г, не более

85

Наименование характеристики

Значение

Piranha MAS-1В

Диапазон измерений произведения анодного тока на время экспозиции, мА^с

от 0,001 до 9999

Пределы допускаемой погрешности измерений произведения анодного тока на время экспозиции, %

±1

Диапазон измерений анодного тока, мА

от 0,1 до 3000

Пределы допускаемой погрешности измерений анодного тока, % (мА)

±1 (±0,01)

Габаритные размеры, мм, не более:

длина

60

ширина

35

высота

72

Масса, г, не более

125

Piranha MAS-2

Диапазон измерений произведения анодного тока на время экспозиции, мА^с

от 0,1 до 9999

Пределы допускаемой погрешности измерений произведения анодного тока на время экспозиции, %

±5

Диапазон измерений анодного тока, мА

от 10 до 4000

Пределы допускаемой погрешности измерений анодного тока, % (мА)

±5 (±2)

Габаритные размеры, мм, не более:

длина

182

ширина

61

высота

36

Масса, г, не более

200

CT Dose Profiler

Диапазон измерений мощности кермы в воздухе

от 40 нГр/с до 760 Гр/с

Пределы допускаемой основной погрешности измерений мощности кермы в воздухе (на калибровочном режиме RQR9 по ГОСТ Р МЭК 61267-2001), % (нГр/с)

±5 (±10)

Энергетическая зависимость чувствительности относительно калибровочного режима, %, не более

±7

Габаритные размеры, мм, не более:

длина

211

диаметр

12,5

Масса, г, не более

50

RTI Т20 Dose Probe

Диапазон измерений кермы в воздухе

от 700 пГр до 10 Гр

Пределы допускаемой основной относительной погрешности измерений кермы в воздухе (на калибровочном режиме RQR5 по ГОСТ Р МЭК 61267-2001), %

±5

Диапазон измерений мощности кермы в воздухе

от 27 нГр/с до 500 мГр/с

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений мощности кермы в воздухе (на калибровочном режиме RQR5 по ГОСТ Р МЭК 61267-2001), %

±3

Энергетическая зависимость чувствительности относительно калибровочного режима, %, не более

±5

Анизотропия чувствительности в пределах углов ±10° в вертикальной плоскости, %, не более

±2

Габаритные размеры, мм, не более:

длина

330

ширина

38

высота

10

Масса, г, не более

90

RTI CT Ion Chamber 10 см

Диапазон измерений произведения кермы в воздухе на длину

от 0,3 мГр^см до 300 Гр^см

Пределы допускаемой основной погрешности измерений произведения кермы в воздухе на длину (на калибровочном режиме RQT9 по МЭК 61267), % (мГр^см)

±5 (±0,03)

Энергетическая зависимость чувствительности относительно калибровочного режима, %, не более

±1

Габаритные размеры, мм, не более:

длина

155

диаметр

13,1

Масса, г, не более

90

RTI CT Ion Chamber 30 см

Диапазон измерений произведения кермы в воздухе на длину

от 0,3 мГр^см до 300 Гр^см

Пределы допускаемой основной погрешности измерений произведения кермы в воздухе на длину (на калибровочном режиме RQT9 по МЭК 61267), % (мГр^см)

±5 (±0,03)

Энергетическая зависимость чувствительности относительно калибровочного режима, %, не более

±1

Габаритные размеры, мм, не более:

длина

355

диаметр

13,1

Масса, г, не более

95

Magna 1cc A600 Ion Chamber

Диапазон измерений мощности кермы в воздухе

от 0,25 мГр/с до 2,5 Гр/с

Пределы допускаемой основной погрешности измерений мощности кермы в воздухе (на калибровочном режиме RQR-M2 по МЭК 61267), % (мГр/с)

±5 (±0,025)

Энергетическая зависимость чувствительности относительно калибровочного режима, %, не более

±2

Габаритные размеры, мм, не более:

длина

30

диаметр

45

Масса, г, не более

200

Наименование характеристики

Значение

RTI Chamber Adapter

Габаритные размеры, мм, не более:

длина

130

ширина

61

высота

40

Масса, г, не более

280

Условия эксплуатации:

Температура окружающей среды, °С

от +15 до +35

Относительная влажность окружающего воздуха, %, не более

80

Атмосферное давление, кПа

от 80 до 106

Нормальные условия измерений:

Температура окружающей среды, °С

от +15 до +25

Относительная влажность окружающего воздуха, %, не более

80

Атмосферное давление, кПа

от 84 до 106,7

Наименование

Обозначение

Количество,

шт.

Дозиметр универсальный для контроля характеристик рентгеновских аппаратов Piranha Multi

Piranha Multi Ref. 9729657-00

_*

Дозиметр универсальный для контроля характеристик рентгеновских аппаратов Piranha R/F

Piranha R/F Ref. 9729557-00

_*

Дозиметр универсальный для контроля характеристик рентгеновских аппаратов Piranha СТ

Piranha СТ

Ref. 9729455-00

_*

Дозиметр универсальный для контроля характеристик рентгеновских аппаратов Piranha Мammo

Piranha Mammo

Ref. 9729355-00

_*

Дозиметр универсальный для контроля характеристик рентгеновских аппаратов Piranha Dental

Piranha Dental

Ref. 9729255-00

_*

Программное обеспечение на USB-флеш-накопителе

-

1

Кабель связи дозиметра Piranha с ПК (USB - mini USB)

-

1

Зарядное устройство для Piranha

-

1

Наконечники к зарядному устройству

-

1

Ocean Next Studio. Программное обеспечение.

Ocean Next

*

Руководство оператора

Studio.001 РО

**

Ocean Next Quick Check. Программное обеспечение.

Ocean Next Quick

*

Руководство оператора

Check.002 РО

**

Ocean 2014. Программное обеспечение для Piranha и

Ocean 2014.001 РО

_*

Cobia. Руководство оператора

**

Наименование

Обозначение

Количество,

шт.

Программное обеспечение Ocean. Руководство

Ocean.001 РО

*

оператора

**

Методика поверки

-

1

Кейс для транспортировки алюминиевый Piranha Premium ALU Case

-

_*

Кейс Soft Shell Case

-

*

Кейс для транспортировки Piranha Premium Outdoor Case

-

*

Дозиметры универсальные для контроля характеристик рентгеновских аппаратов Piranha. Руководство по

Piranha.001 РЭ

1

эксплуатации

Дополнительное оборудование:

Детектор дозового профиля для КТ CT Dose Profiler с соединительным кабелем Piranha CT Dose Profiler

9730013-00

_*

Детектор для измерения анодного тока Piranha MAS-1В

9730005-00

_*

в составе:

- MAS-1В

-

1

- кабель

-

2

- клещи

-

1

- соединительный кабель Piranha MAS-1 Cable

-

1

Детектор для измерения анодного тока Piranha MAS-2 в

9730006-00

_*

составе:

- датчик тока PROVA 15

-

1

- соединительный кабель Piranha MAS-2 Probe

-

1

- кабели для Piranha MAS-2

-

2

- батарейки

-

2

- сумка

-

1

Детектор Piranha Dose Probe

9730003-00

*

Детектор RTI Т20 Dose Probe

9730015-00

*

RTI CT Ion Chamber 10 см

9730025-00

*

RTI CT Ion Chamber 30 см

9730026-00

*

Magna 1cc A600 Ion Chamber

9706100-00

*

Адаптер ионизационной камеры RTI Chamber Adapter

9730016-00

*

Держатель для панорамных дентальных аппаратов Piranha Panoramic Holder

-

_*

Планшет

-

*

Детектор для контроля качества компьютерных томографов CT Dose Profiler. Руководство по

CT Dose Profiler.001

РЭ

_*

эксплуатации

Примечания:

* Поставляется в соответствии с условиями поставки. ** Поставляется на USB-флеш-накопителе.

Таблица 1 - Идентификационные данные программного обеспечения устройств серии HCR

Идентификационные данные ПО

HCR-01

HCR-03

HCR-06

Идентификационное наименование ПО

HCRSoft

Номер версии (идентификационныйномер) ПО

061.xxx.xxx.xxx

062.xxx.xxx.xxx

019.xxx.xxx.xxx

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

-

Алгоритм      вычисления      цифрового

идентификатора ПО

-

-

-

Примечания:

• 1) Обозначение «х» в номере версии отвечает за метрологически не значимую часть ПО.

• 2) В ПО в номере версии ПО допускается не отображать цифру «0».

Идентификационные данные ПО

MTU

HC

MCU

Идентификационное наименование ПО

MTUSoft

HCSoft

MCUSoft

Номер версии (идентификационный номер) ПО

020.xxx.xxx.xxx

024.xxx.xxx.xxx

060.xxx.xxx.xxx

Цифровой     идентификатор     ПО

(контрольная сумма исполняемого кода)

-

-

-

Алгоритм   вычисления   цифрового

идентификатора ПО

-

-

-

Примечания

• 1) Обозначение «x» в номере версии отвечает за метрологически не значимую часть ПО.

• 2) В ПО в номере версии ПО допускается не отображать цифру «0».

Наименование характеристики

Значение

Каналы аналогового ввода сигналов датчиков температуры

Количество каналов

2

Тип подключаемых датчиков

Термопреобразователи сопротивления и термопары

Схема подключения термопреобразователей сопротивления

Трехпроводная

Метрологические характеристики каналов аналогового ввода сигналов датчиков температуры

В соответствии

с таблицей 4

Каналы управления

Количество каналов

1

Диапазон измерений силы переменного тока частотой (50,0±0,4) Гц, А

от 0 до 40

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц, %

±1,0

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,2

Диапазон измерений силы дифференциального тока (тока утечки) частотой (50,0±0,4) Гц, мА

от 0 до 100

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы дифференциального тока (тока утечки) частотой (50,0±0,4) Гц, %

±2,0

Пределы допускаемой приведенной к диапазону измерений дополнительной      погрешности      измерений      силы

дифференциального тока (тока утечки) частотой (50,0±0,4) Гц при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,25

Основные технические характеристики

Степень защиты корпуса по ГОСТ 14254-2015

IP50

Параметры электрического питания:

• -   номинальное напряжение постоянного тока, В

• -   номинальное напряжение переменного тока, В

• -   номинальная частота переменного тока, Гц

24,0 230,0 50,0

Габаритные размеры (высота х ширина х глубина), мм, не более

112 х 123 х 63

Масса, кг, не более

1,5

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Диапазон рабочих температур, °C

от -50 до +60

Маркировка взрывозащиты

1Ex e mb [ia Ga] IIC T5 Gb X

Таблица 4   - Метрологические характеристики каналов

термопреобразователей сопротивления и термопар

ввода сигналов от

Наименование характеристики

Значение

Диапазоны измерений входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, °С:

- Pt50 (а=0,00385 °C^-1)

от -200 до +850

- Pt100 (а=0,00385 °C^-1)

от -200 до +850

- Pt500 (а=0,00385 °C^-1)

от -200 до +850

- Pt1000 (а=0,00385 °C^-1)

от -200 до +850

- 50П (а=0,00391 °C^-1)

от -200 до +850

- 100П (а=0,00391 °C^-1)

от -200 до +850

- 500П (а=0,00391 °C^-1)

от -200 до +850

- 1000П (а=0,00391 °C^-1)

от -200 до +850

- 50М (а=0,00428 °C^-1)

от -180 до +200

- 100М (а=0,00428 °C^-1)

от -180 до +200

- 500М (а=0,00428 °C^-1)

от -180 до +200

- 1000М (а=0,00428 °C^-1)

от -180 до +200

- Cu50 (а=0,00426 °C^-1)

от -50 до +200

- Cu100 (а=0,00426 °C^-1)

от -50 до +200

- Cu500 (а=0,00426 °C^-1)

от -50 до +200

- Cu1000 (а=0,00426 °C^-1)

от -50 до +200

- Ni100 (а=0,00617 °C^-1)

от -60 до +180

- Ni120 (а=0,00617 °C^-1)

от -60 до +180

- Ni500 (а=0,00617 °C^-1)

от -60 до +180

- Ni1000 (а=0,00617 °C^-1)

от -60 до +180

Пределы допускаемой приведенной к диапазону измерений основной     погрешности     измерений     сигналов     от

термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, %с

±0,2

Пределы допускаемой приведенной к диапазону измерений дополнительной   погрешности   измерений   сигналов   от

термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном   эквиваленте   от   изменения   температуры

окружающей среды в диапазоне рабочих температур на каждые 10 °С, %с

±0,025

Диапазоны измерений входных сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С:

- ТЖК (J)

от -210 до +1200

- ТХА (K)

от -200 до +1372

- ТНН (N)

от -200 до +1300

- ТХК (L)

от -200 до +800

- ТХКн (E)

от -200 до +1000

- ТПП (R)

от -50 до +1768

- ТМК (T)

от -200 до +400

- ТВР (A-1)

от 0 до +2500

- ТВР (A-2)

от 0 до +1800

- ТВР (A-3)

от 0 до +1800

- ТПП (S)

от -50 до +1768

- ТПР (B)

от +200 до +1820

Наименование характеристики

Значение

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте, %

±0,25

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±0,025

Пределы допускаемой абсолютной основной погрешности компенсации температуры холодного спая, °С

±1,5

Пределы допускаемой абсолютной дополнительной погрешности компенсации температуры холодного спая от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, °С

±0,2

Наименование характеристики

Значение

Каналы аналогового ввода сигналов от 0(4) до 20 мА силы постоянного тока

Количество каналов

2

Диапазон измерений силы постоянного тока, мА

от 0 до 22,5

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы постоянного тока, %

±0,1

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы постоянного тока при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,05

Каналы управления

Количество каналов

1

Диапазон измерений силы переменного тока частотой (50,0±0,4) Гц, А

от 0 до 40

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц, %

±1,0

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,2

Диапазон измерений силы дифференциального тока (тока утечки) частотой (50,0±0,4) Гц, мА

от 0 до 100

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы дифференциального тока (тока утечки) частотой (50,0±0,4) Гц, %

±2,0

Пределы допускаемой приведенной к диапазону измерений дополнительной      погрешности      измерений      силы

дифференциального тока (тока утечки) частотой (50,0±0,4) Гц при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,25

Основные технические характеристики

Наименование характеристики

Значение

Степень защиты корпуса по ГОСТ 14254-2015

IP50

Параметры электрического питания:

-   номинальное напряжение постоянного тока, В

24,0

-   номинальное напряжение переменного тока, В

230,0

-   номинальная частота переменного тока, Гц

50,0

Габаритные размеры (высота х ширина х глубина), мм, не более

112 х 123 х 63

Масса, кг, не более

1,5

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Диапазон рабочих температур, °C

от -50 до +60

Маркировка взрывозащиты

1Ex e mb [ia Ga] IIC T5 Gb X

Наименование характеристики

Значение

Каналы аналогового ввода сигналов датчиков температуры

Количество каналов

2

Тип подключаемых датчиков

Термопреобразователи сопротивления

Схема подключения термопреобразователей сопротивления

Трехпроводная

Метрологические характеристики каналов аналогового ввода сигналов датчиков температуры

В соответствии с таблицей 7

Каналы управления

Количество каналов

1

Диапазон измерений силы переменного тока частотой (50,0±0,4) Гц, А

от 0 до 40

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц, %

±1,0

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,2

Основные технические характеристики

Степень защиты корпуса по ГОСТ 14254-2015

IP50

Параметры электрического питания:

• -   номинальное напряжение постоянного тока, В

• -   номинальное напряжение переменного тока, В

• -   номинальная частота переменного тока, Гц

24,0 230,0 50,0

Габаритные размеры (высота х ширина х глубина), мм, не более

76 х 107 х 60

Масса, кг, не более

1,0

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Диапазон рабочих температур, °C

от -50 до +60

Маркировка взрывозащиты

1Ex e mb [ia Ga] IIC T5 Gb X

Наименование характеристики

Значение

Диапазоны   измерений   входных   сигналов   от

термопреобразователей сопротивления по ГОСТ 6651-2009

в температурном эквиваленте, °С:

- Pt50 (а=0,00385 °C^-1)

от -200 до +850

- Pt1OO(a=0,00385 °C^-1)

от -200 до +500

- Pt500 (а=0,00385 °C^-1)*

от -200 до +850

- Pt1000 (а=0,00385 °C^-1)*

от -200 до +850

- 50П (а=0,00391 °C^-1)

от -200 до +850

- 100П (а=0,00391 °C^-1)

от -200 до +500

- 500П (а=0,00391 °C^-1)*

от -200 до +850

- 1000П (а=0,00391 °C^-1)*

от -200 до +850

- 50М (а=0,00428 °C^-1)

от -180 до +200

- 100М (а=0,00428 °C^-1)

от -180 до +200

- 500М (а=0,00428 °C^-1)*

от -180 до +200

- 1000М (а=0,00428 °C^-1)*

от -180 до +200

- Cu50 (а=0,00426 °C^-1)

от -50 до +200

- Cu100 (а=0,00426 °C^-1)

от -50 до +200

- Cu500 (а=0,00426 °C^-1)*

от -50 до +200

- Cu1000 (а=0,00426 °C^-1)*

от -50 до +200

- Ni100 (а=0,00617 °C^-1)

от -60 до +180

- Ni120 (а=0,00617 °C^-1)

от -60 до +180

- Ni500 (а=0,00617 °C^-1)*

от -60 до +180

- Ni1000 (а=0,00617 °C^-1)*

от -60 до +180

Пределы допускаемой приведенной к диапазону

±0,25 для Pt50, Pt100, Pt500,

измерений основной погрешности измерений сигналов от

Pt1000, 50П, 100П, 500П, 1000П

термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, %с

±0,5 для остальных

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,05

Примечание:

* - Только для модулей расширения MCU-F

Наименование характеристики

Значение

Каналы аналогового ввода сигналов датчиков температуры

Количество каналов

3

Тип подключаемых датчиков

Термопреобразователи сопротивления и термопары

Схема подключения термопреобразователей сопротивления

Трехпроводная

Метрологические характеристики каналов аналогового ввода сигналов датчиков температуры

в соответствии

с таблицей 4

Наименование характеристики

Значение

Каналы управления

Количество каналов

3

Диапазон измерений силы переменного тока частотой (50,0±0,4) Гц, А

от 0 до 40

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц, %

±1,0

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,2

Основные технические характеристики

Степень защиты корпуса по ГОСТ 14254-2015

IP50

Параметры электрического питания:

-   номинальное напряжение постоянного тока, В

24,0

-   номинальное напряжение переменного тока, В

230,0; 400,0

-   номинальная частота переменного тока, Гц

50,0

Габаритные размеры (высота х ширина х глубина), мм, не более

135 х 198 х 71

Масса, кг, не более

3,0

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Диапазон рабочих температур, °C

от -50 до +60

Маркировка взрывозащиты

1Ex e mb [ia Ga] IIC T5 Gb X

Наименование характеристики

Значение

Диапазон рабочих температур, °C

от -50 до +60

Маркировка взрывозащиты

1Ex e mb IIC T5 Gb X

Наименование характеристики

Значение

Каналы аналогового ввода сигналов датчиков температуры

Количество каналов

12

Тип подключаемых датчиков

Термопреобразователи сопротивления

Схема подключения термопреобразователей сопротивления

Трехпроводная

Метрологические характеристики каналов аналогового ввода сигналов датчиков температуры

В соответствии с таблицей 7

Основные технические характеристики

Степень защиты корпуса по ГОСТ 14254-2015

IP50

Параметры электрического питания:

• -   номинальное напряжение постоянного тока, В

• -   номинальное напряжение переменного тока, В

• -   номинальная частота переменного тока, Гц

24,0 230,0 50,0

Габаритные размеры (высота х ширина х глубина), мм, не более

100 х 130 х 59

Масса, кг, не более

1,0

Маркировка взрывозащиты

1Ex e mb [ia Ga|IIC T6 Gb X

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Наименование характеристики

Значение

Диапазон рабочих температур, °C

от -45 до +60

Наименование характеристики

Значение

Каналы аналогового ввода сигналов О(4)-20 мА силы постоянного тока

Количество каналов

6

Диапазон измерений силы постоянного тока, мА

от 0 до 22,5

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы постоянного тока, %

±0,1

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы постоянного тока при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,05

Основные технические характеристики

Степень защиты корпуса по ГОСТ 14254-2015

IP50

Параметры электрического питания:

-   номинальное напряжение постоянного тока, В

24,0

-   номинальное напряжение переменного тока, В

230,0

-   номинальная частота переменного тока, Гц

50,0

Габаритные размеры (высота х ширина х глубина), мм, не более

105x148x58

Масса, кг, не более

1,5

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Диапазон рабочих температур, °C

от -45 до +60

Маркировка взрывозащиты

1Ex e mb [ia Ga] IIC T6

Gb X

Наименование характеристики

Значение

Каналы измерения переменного тока

Количество каналов

12

Основной режим измерения каналов 1-12

Диапазон измерений силы переменного тока частотой (50,0±0,4) Гц, мА

от 0 до 65

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц, %

±1,0

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,2

Дополнительный режим измерения каналов 7-12

Диапазон измерений силы переменного тока частотой (50,0±0,4) Гц, мкА

от 0 до 100

Пределы допускаемой приведенной к диапазону измерений

±2,0

Наименование характеристики

Значение

основной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц, %

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,25

Каналы измерения переменного напряжения

Количество каналов

3

Диапазон измерений напряжения переменного тока частотой (50,0±0,4) Гц, В

от 0 до 300

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений напряжения переменного тока частотой (50,0±0,4) Гц, %

±1,0

Пределы допускаемой приведенной к диапазону измерений дополнительной   погрешности   измерений   напряжения

переменного тока частотой (50,0±0,4) Гц от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,2

Канал аналогового ввода датчиков температуры

Количество каналов

1

Тип подключаемых датчиков

Термопреобразователи сопротивления

Схема подключения датчиков

Трехпроводная

Метрологические характеристики каналов аналогового ввода сигналов датчиков температуры

в соответствии с таблицей 7

Основные технические характеристики

Степень защиты корпуса по ГОСТ 14254-2015

IP30

Параметры электрического питания:

• -  номинальное напряжение постоянного тока, В

• -  номинальное напряжение переменного тока, В

• -  номинальная частота переменного тока, Гц

24,0 230,0 50,0

Габаритные размеры (высота х ширина х глубина), мм, не более

122 х 326 х 46

Масса, кг, не более

1,0

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Диапазон рабочих температур, °C

от -45 до +60

Наименование характеристики

Значение

Модуль (плата) расширения MCU-3-8AI

Каналы аналогового ввода сигналов от 0(4) до 20 мА силы постоянного тока

Количество каналов

8

Диапазон измерений силы постоянного тока, мА

от 0 до 22,5

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы постоянного тока, %

±0,1

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне

±0,05

Наименование характеристики

Значение

рабочих температур на каждые 10 °С, %

Модуль (плата) расширения MCU-4-8CTI

Каналы аналогового ввода сигналов от 0 до 65 мА силы переменного тока

Диапазоны измерений силы переменного тока частотой (50,0±0,4) Гц

от 0 до 65 мА от 0 до 100 мкА

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц, %:

• - для диапазона от 0 до 65 мА

• - для диапазона от 0 до 100 мкА

±0,5

±2,0

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц от изменения температуры окружающей среды в диапазонерабочих температур, на каждые 10 °С, %:

• - для диапазона от 0 до 65 мА

• - для диапазона от 0 до 100 мкА

±0,1

±0,25

Модуль (плата) расширения MCU-5-4TI

Каналы аналогового ввода сигналов датчиков температуры

Количество каналов

4

Тип подключаемых датчиков

Термопреобразователи сопротивления и термопары

Схема подключения термопреобразователей сопротивления

Трехпроводная

Метрологические характеристики каналов аналогового ввода сигналов датчиков температуры

В соответствии с таблицей

4

Модуль (плата) расширения MCU-5-4RTD

Каналы аналогового ввода сигналов датчиков температуры

Количество каналов

4

Тип датчиков

Термопреобразователи сопротивления

Схема подключения термопреобразователей сопротивления

Трехпроводная

Метрологические характеристики каналов аналогового ввода сигналов датчиков температуры

В соответствии с таблицей

7

Модуль (плата) расширения MCU-6-8VI

Каналы аналогового ввода сигналов от 0 до 10 В напряжения постоянного тока

Количество каналов

8

Диапазон измерений напряжения постоянного тока, В

от 0 до 12

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений напряжения постоянного тока, %

±0,1

Пределы допускаемой приведенной к диапазону измерений дополнительной    погрешности    измерений    напряжения

постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,05

Модуль (плата) расширения MCU-7-4AO

Каналы аналогового вывода сигналов от 0(4) до 20 мА или от 0 до 10 В постоянного тока

Количество каналов

4

Режим «0(4)-20 мА»

Диапазон воспроизведений силы постоянного тока, мА

от 0 до

Наименование характеристики

Значение

20

Пределы допускаемой приведенной к диапазону воспроизведений основной погрешности воспроизведений силы постоянного тока, %

±0,1

Пределы допускаемой приведенной к диапазону воспроизведений дополнительной погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,05

Режим «0-10 В»

Диапазон воспроизведений напряжения постоянного тока, В

от 0 до

10

Сопротивление нагрузки, кОм, не менее

1000

Пределы допускаемой приведенной к диапазону воспроизведений основной погрешности воспроизведений напряжения постоянного тока, %

±0,2

Пределы допускаемой приведенной к диапазону воспроизведений дополнительной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,05

Модуль (плата) расширения MCU-F

Каналы аналогового ввода сигналов датчиков температуры

Количество каналов

1

Тип датчиков

Термопреобразователи сопротивления

Схема    подключения    датчиков    термопреобразователей

сопротивления

Трехпроводная

Метрологические характеристики каналов аналогового ввода сигналов датчиков температуры

в соответствии с таблицей

7

Каналы аналогового ввода сигналов от 0(4) до 20 мА силы постоянного тока

Количество каналов

1

Диапазон измерений силы постоянного тока, мА

от 0 до

24

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы постоянного тока, %

±0,1

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,05

Каналы аналогового ввода сигналов силы переменного тока от 0 до 100 мА

Количество каналов

1

Диапазон измерений силы переменного тока частотой (50,0±0,4) Гц, мА

от 0 до

100

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц, %

±1,0

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,2

Наименование характеристики

Значение

Каналы аналогового ввода сигналов дифференциального тока (тока утечки)

Количество каналов

1

Диапазоны измерений силы переменного тока частотой (50,0±0,4) Гц, мкА

от 0 до

100

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц, %

±2,0

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока частотой (50,0±0,4) Гц от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,25

Модуль (плата) расширения MCU-EM-L и MCU-EM-H

Номинальная частота напряжения переменного тока (допустимый диапазон), Г ц

50/60 (от 45 до 65)

Каналы аналогового ввода сигналов напряжения переменного тока

Количество каналов

3

Тип подключения

Прямой или трансформаторный

Номинальное значение фазного/линейного напряжения ^ном, В

57,7/100; 230/400

Максимальное значение фазного/линейного напряжения имакс, В

264/457; 300/520

Диапазон измерений фазного (линейного)    напряжения

переменного тока, В

0,05•ином < и < имакс

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений фазного (линейного) напряжения переменного тока, %

±0,2

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений фазного (линейного) напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,1

Диапазон измерений частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока в диапазоне рабочих температур, Гц

±0,01

Каналы аналогового ввода сигналов силы переменного тока

Количество каналов

3

Тип подключения

Трансформаторный

Номинальный ток /ном:

• - для модулей расширения MCU-EM-L, мА

• - для модулей расширения MCU-EM-H, А

250

1; 5

Максимальный ток /макс:

• - для модулей расширения MCU-EM-L, мА

• - для модулей расширения MCU-EM-H, А

400

6

Диапазон измерений силы переменного тока

от 0 до /макс

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока, %

±0,2

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %

±0,1

Наименование характеристики

Значение

Измерение электрической энергии

Пределы допускаемой основной погрешности измерений активной электрической энергии, активной электрической мощности соответствует¹⁾ классу точности:

• - для модулей расширения MCU-EM-L

• - для модулей расширения MCU-EM-H

1 по ГОСТ 31819.21-2012

0,2S по ГОСТ 31819.22

2012

Средний температурный коэффициент при измерении активной электрической энергии, активной электрической мощности соответствует¹⁾ классу точности:

• - для модулей расширения MCU-EM-L

• - для модулей расширения MCU-EM-H

1 по ГОСТ 31819.21-2012

0,2S по ГОСТ 31819.22

2012

Пределы допускаемой основной погрешности измерений реактивной электрической энергии, реактивной электрической мощности соответствует²⁾ классу точности

1 по ГОСТ 31819.23-2012

Средний температурный коэффициент при измерении реактивной электрической энергии, реактивной электрической мощности соответствует²⁾ классу точности

1 по ГОСТ 31819.23-2012

Основные технические характеристики

Степень защиты корпуса по ГОСТ 14254-2015

IP20

Параметры электрического питания:

• -   номинальное напряжение постоянного тока, В

• -   номинальное напряжение переменного тока, В

• -   номинальная частота переменного тока, Гц

24,0 230,0 50,0

Габаритные размеры (высота х ширина х глубина), мм, не более

111,0 х 113,5 х 35,2

Масса, кг, не более

0,15

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Диапазон рабочих температур, °C

от -40 до +60

• ¹⁾ Диапазон измерений, пределы допускаемой основной погрешности измерений активной электрической энергии, активной электрической мощности и средний температурный коэффициент соответствуют диапазонам измерений, пределам основной погрешности измерений активной энергии и среднему температурному коэффициенту для указанных классов точности по ГОСТ 31819.21-2012 и ГОСТ 31819.22-2012;

• ²⁾ Диапазон измерений, пределы допускаемой основной погрешности измерений реактивной электрической энергии, реактивной электрической мощности и средний температурный коэффициент соответствуют диапазонам измерений, пределам основной погрешности измерений реактивной энергии и среднему температурному коэффициенту для указанных классов точности по ГОСТ 31819.23-2012

Наименование

Обозначение

Количество

Устройство   управления

и сбора данных серий HCR, MTU, HC, MCU

-

1 шт.

Руководство          по

эксплуатации*

ПРОМ.421455.019-03РЭ, ПРОМ.421455.020РЭ, ПРОМ.421455.024-02РЭ, ПРОМ.421455.025-01РЭ, ПРОМ.421455.054 РЭ, ПРОМ.421455.060-01 РЭ, ПРОМ.421455.060-02 РЭ, ПРОМ.421455.060-03РЭ, ПРОМ.421455.060-04 РЭ, ПРОМ.421455.061-01РЭ, ПРОМ.421455.061 -02РЭ, ПРОМ.421455.062-02РЭ

1 экз.

Паспорт*

ПРОМ.421455.019-03 ПС, ПРОМ.421455.020-02 ПС, ПРОМ.421455.024-02ПС, ПРОМ.421455.025-01 ПС, ПРОМ.421455.054 ПС, ПРОМ.421455.060-01ПС, ПРОМ.421455.060-02 ПС, ПРОМ.421455.060-03 ПС, ПРОМ.421455.060-04 ПС, ПРОМ.421455.061-01 ПС, ПРОМ.421455.061-02 ПС, ПРОМ.421455.062-02 ПС

1 экз.

Методика поверки

-

1 экз.

* - в зависимости от заказа

Наименование

ИК

Наименование первичного ИП ИК

Регистрационный номер

ИК давления

Преобразователи давления измерительные EJX модели EJX 530 (далее - EJX 530)

28456-09

Преобразователи давления измерительные EJX модели EJX 530 (далее - ПД EJX 530)

59868-15

Преобразователи      давления      измерительные

Сапфир-2МП-ВН (далее - Сапфир-22МП-ВН)

33503-16

ИК перепада давления

Преобразователи давления измерительные EJX модели EJX 110 (далее - EJX 110)

28456-09

Преобразователи давления измерительные EJX модели EJX 110 (далее -ПД EJX 110)

28456-04

ИК уровня

Уровнемеры контактные микроволновые VEGAFLEX 6* модификации VEGAFLEX 61 (далее - VEGAFLEX 61)

27284-09

Уровнемеры контактные микроволновые VEGAFLEX 6* модификации VEGAFLEX 66 (далее - VEGAFLEX 66)

27284-09

Уровнемеры микроволновые контактные VEGAFLEX 8* модификации VEGAFLEX 81 (далее - VEGAFLEX 81)

53857-13

ИК компонентного состава

Анализаторы растворенного кислорода DO (далее - DO)

35307-07

Датчики газов электрохимические Drager Polytron модификации Drager Polytron 2 XP TOX (далее - 2 XP TOX)

39018-08

Газоанализаторы универсальные ГАНК-4 (далее -ГАНК-4)

24421-09

ИК

концентрации

Датчики-газоанализаторы               стационарные

ДГС ЭРИС-210 с электрохимическим сенсором (EC) (далее - ДГС ЭРИС-210EC)

61055-15

ИК водородного показателя

pH-метры модели PH202 (далее - PH202)

14241-08

ИК объемного расхода

Расходомеры-счетчики      вихревые      объемные

YEWFLO DY (далее - YEWFLO DY)

17675-09

ИК массового расхода

Расходомеры массовые Promass модификации Promass F300 (далее - Promass F300)

68358-17

YEWFLO DY

17675-09

ИК

температуры

Термопреобразователи                  сопротивления

Rosemount 0065 (далее - Rosemount 0065)

83685-21

Преобразователи измерительные 644 (далее - ПИ 644)

14683-09

ИК

температуры

Термопреобразователи   сопротивления платиновые

серии 65 (далее - ТСП 65)

22257-05

Преобразователи измерительные Rosemount 248 (далее -ПИ 248)

83331-21

Преобразователи измерительные 248 (далее - П 248)

28034-05

Наименование

ИК

Наименование первичного ИП ИК

Регистрационный номер

Преобразователи температуры Метран-280 модели ТСП Метран-286 (далее - Метран-286)

23410-08

Термопреобразователи   сопротивления платиновые

серии 65 (далее - ТСП серии 65)

22257-11

Термопреобразователи                  сопротивления

Rosemount 0065 (далее - ТС Rosemount 0065)

53211-13

Термопреобразователи сопротивления MI60 (далее -

MI60)

83678-21

Датчики температуры ТСПТ Ex (далее - ТСПТ)

75208-19

Термопреобразователи универсальные ТПУ 0304 (далее - ТПУ 0304)

50519-12

ИК НКПР

Газоанализаторы     ULTIMA X      модификации

ULTIMA XIR (далее - ULTIMA XIR)

26654-09

Датчики оптические инфракрасные Drager модели Polytron 2IR (далее - Drager Polytron 2IR)

46044-10

Датчики-газоанализаторы               стационарные

ДГС ЭРИС-210 с инфракрасным сенсором (IR) (далее -

ДГС ЭРИС-2I0IR)

61055-15

Идентификационные данные (признаки)

Значение

CENTUM

ProSafe-RS

Идентификационное наименование ПО

CENTUM VP

ProSafe-RS

Номер версии (идентификационный номер) ПО

R4.03.00

R2.03.80

Цифровой идентификатор ПО

-

-

Наименование характеристики

Значение

Количество входных ИК, не более

244

Количество выходных ИК, не более

31

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

220^22; 380^76

50±1

Условия эксплуатации:

а) температура окружающей среды, °С:

• - в месте установки вторичной части ИК

• - в местах установки первичных ИП ИК

б) относительная влажность, %, не более:

• - в месте установки вторичной части ИК

• - в местах установки первичных ИП ИК

в) атмосферное давление, кПа

от +15 до +25 от -40 до +50

от 20 до 80, без конденсации влаги

не более 95, без конденсации влаги от 84,0 до 106,7

Примечание - ИП, эксплуатация которых в указанных диапазонах температуры окружающей среды и относительной влажности не допускается, эксплуатируются при температуре окружающей среды и относительной влажности, указанных в технической документации на данные ИП.

Метрологические характеристики ИК

Метрологические характеристики измерительных компонентов ИК

Пе

рвичный ИП

Вторичный ИП

Наименование ИК

Диапазоны измерений

Пределы допускаемой основной погрешности

Тип (выходной сигнал)

Пределы допускаемой основной погрешности

Тип барьера искро-защиты

Типа модуля ввода/вывода

Пределы допускаемой основной погрешности

1

2

3

4

5

6

7

8

ИК давления

от 0 до 0,6 МПа; от 0 до 1 МПа;

от 0 до 1,6 МПа

у: ±0,33 %

EJX 530

(от 4 до 20 мА)

у: ±0,25 %

HiC2025

AAI143

у: ±0,15 %

от 0 до 0,6 МПа; от 0 до 1 МПа;

от 0 до 5,88 МПа

у: ±0,3 %

-

AAI143 или

SAI143

у: ±0,1 %

от 0 до 0,6 МПа; от 0 до 1 МПа;

от 0 до 1,6 МПа; от 0 до 10 МПа

у: ±0,3 %

ПД EJX 530 (от 4 до 20 мА)

у: ±0,25 %

-

AAI143

у: ±0,1 %

от 0 до 0,6 МПа

у: ±0,2 %

Сапфир-22МП-

ВН

(от 4 до 20 мА)

у': ±0,1 %

HiC2025

AAI143

у: ±0,15 %

ИК перепада давления

от 0 до 9,694 кПа; от 0 до 9,695 кПа;

от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа

у: ±0,33 %

EJX 110

(от 4 до 20 мА)

у: ±0,25 %

HiC2025

AAI143 или

SAI143

у: ±0,15 %

от 0 до 12,258 кПа

у: ±0,33 %

ПД EJX 110 (от 4 до 20 мА)

у: ±0,25 %

HiC2025

AAI143

у: ±0,15 %

ИК

уровня¹⁾

от 80 до 3380 мм

Л: ±6,37 мм

VEGAFLEX 61 (от 4 до 20 мА)

Л: ±3 мм

HiC2025

AAI143

у: ±0,15 %

1

2

3

4

5

6

7

8

ИК

компонент

ного состава

от 0,5 до 20 млн^-1 (объемная доля паров H2SO4)

см. примечание 3

ГАНК-4

(от 4 до 20 мА)

5: ±20 %

-

SAI143

у: ±0,1 %

ИК концентрации

от 0 до 14,2 мг/м³

(объемная доля H2S)

у: ±11,01 %

(в диапазоне от 0 до 14,2 мг/м³)

ДГС ЭРИС-210EC (от 4 до 20 мА)

у': ±10 % (в диапазоне от 0 до 14 млн^-1 включ.)

-

SAI143

у: ±0,1 %

ИК водородного показателя

от 0 до 14

Л: ±0,12

PH202

(от 4 до 20 мА)

Л: ±0,1

-

AAI143

у: ±0,1 %

ИК объемного расхода

от 0 до 100 м³/ч от 0 до 400 м³/ч

см. примечание 3

YEWFLO DY

(от 4 до 20 мА)

в зависимости от Ду 5:

• - жидкость:

а) от 40 до 100 мм: ±1,0 % при 20000<Re<1000D и ±0,75 % при 1000D<Re;

б) от 150 до 400 мм: ±1,0 % при 40000<Re<1000D и ±0,75 % при 1000D<Re;

• - газ и пар:

а) от 15 до 400 мм: ±1,0 % для v<35 м/с и ±1,5 % для 35<v<80

-

AAI143

у: ±0,1 %

ИК массового расхода

от 0 до 20000 кг/ч

см. примечание 3

Promass F300

(от 4 до 20 мА)

5: ±0,35 %

-

AAI143

у: ±0,1 %

2

3

4

5

6

7

8

от 0 до +150 °С

Л: ±0,57 °С

ТС Rosemount

0065

(НСХ Pt100) П 248 (от 4 до 20 мА)

ТС Rosemount 0065:

Л: ±(0,15+0,002^|t|) °С; П 248:

у: ±0,1 % или Л: ±0,2 °С (берут большее значение)

-

SAI143

у: ±0,1 %

Л: ±1,19 °С

ТС Rosemount 0065:

Л: ±(0,3+0,005-|t|) °С;

П 248:

у: ±0,1 % или Л: ±0,2 °С (берут большее значение)

от 0 до +150 °С

Л: ±1,19 °С

Rosemount 0065

(НСХ Pt100) П 248

(от 4 до 20 мА)

Rosemount 0065:

Л: ±(0,3+0,005-|t|) °С; П 248:

у: ±0,1 % или Л: ±0,2 °С (берут большее значение)

-

SAI143

у: ±0,1 %

от 0 до +100 °С

Л: ±0,91 °С

ТСПТ

(от 4 до 20 мА)

Л: ±(0,3+0,005-|t|) °С (отклонение от НСХ);

Л: ±0,1 °С (погрешность ИП)

HiC2025

AAI143

у: ±0,15 %

от 0 до +150 °С

Л: ±0,67 °С

ТСПТ

(от 4 до 20 мА)

Л: ±(0,15+0,002-|t|) °С (отклонение от НСХ);

Л: ±0,375 °С или Л: ±1 °С (погрешность ИП)

-

AAI143

у: ±0,1 %

от 0 до +400 °С

Л: ±1,58 °С

от -50 до +50 °С

Л: ±0,64 °С

Rosemount 0065

(НСХ Pt100)

ПИ 248

(от 4 до 20 мА)

Rosemount 0065:

Л: ±(0,3+0,005-|t|) °С;

ПИ 248:

у: ±0,15 %

-

AAI143 или

SAI143

у: ±0,1 %

от 0 до +60 °С

Л: ±0,68 °С

от 0 до +100 °С

Л: ±0,91 °С

от 0 до +150 °С

Л: ±1,2 °С

от 0 до +250 °С

Л: ±1,78 °С

1

2

3

4

5

6

7

8

ИК

темпера

туры

от 0 до +150 °С

у: ±0,24 %

ТПУ 0304 (от 4 до 20 мА)

у: ±0,15 %

HiC2025

AAI143

у: ±0,15 %

ИК НКПР

от 0 до 50 % НКПР

(СзН8)

Л: ±5,51 % НКПР

ULTIMA XIR (от 4 до 20 мА)

Л: ±5 % НКПР

-

SAI143

у: ±0,1 %

от 0 до 50 % НКПР

(СзН8)

Л: ±5,51 % НКПР

Drager Polytron

2IR

(от 4 до 20 мА)

Л: ±5 % НКПР

-

SAI143

у: ±0,1 %

ИК НКПР

от 0 до 50 % НКПР

(СзН8)

Л: ±5,51 % НКПР

ДГС ЭРИС-210IR (от 4 до 20 мА)

Л: ±5 % НКПР

-

SAI143

у: ±0,1 %

ИК силы тока

от 4 до 20 мА

у: ±0,15 %

-

-

HiC2025

AAI143 или

SAI143

у: ±0,15 %

у: ±0,10 %

-

у: ±0,10 %

ИК воспроизведения силы тока

от 4 до 20 мА

у: ±0,32 %

-

-

HiC2031

AAI543

у: ±0,32 %

у: ±0,30 %

-

у: ±0,30 %

¹⁾ Шкала ИК установлена в ИС в процентах (от 0 до 100 %).

Примечания

1 Приняты следующие сокращения и обозначения:

НСХ - номинальная статическая характеристика;

ЦАП - цифро-аналоговое преобразование;

Л - абсолютная погрешность, в единицах измеряемой величины;

5 - относительная погрешность, %;

Y - приведенная погрешность, % (нормирующим значением принята разность между максимальным и минимальным значениями диапазона измерений); у’ - приведенная погрешность, % (нормирующим значением принят верхний предел диапазона измерений);

О2 - химическая формула кислорода;

NH3 - химическая формула аммиака;

N2H4 - химическая формула гидрозина;

H2SO4 - химическая формула серной кислоты;

H2S - химическая формула сероводорода;

C3H8 - химическая формула пропана; t - измеренная температура, °С;

D - внутренний диаметр детектора, мм;

Ду - диаметр условного прохода, мм;

Наименование

Обозначение

Количество

Система измерительная АСУТП ОЗХ тит. 133

АО «ТАНЕКО»

-

1 шт.

Система измерительная АСУТП ОЗХ тит. 133 АО «ТАНЕКО». Руководство по эксплуатации

-

1 экз.

Система измерительная АСУТП ОЗХ тит. 133 АО «ТАНЕКО». Паспорт

-

1 экз.

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Преобразователь расхода жидкости турбинный HTM (далее -ТПР)

56812-14

Датчик давления типа КМ35

56680-14

Преобразователь давления измерительный 3051

14061-10

Датчик температуры TMT142R

63821-16

Термопреобразователь сопротивления платиновый серии 65

22257-01

Датчик температуры Rosemount 644

63889-16

Влагомер нефти поточный УДВН-1пм

14557-15

Преобразователь плотности жидкости измерительный модели 7835

15644-01, 52638-13

Преобразователь расхода жидкости турбинный CRA

34951-07

Преобразователь плотности и вязкости FVM

62129-15

Анализатор серы общей рентгеноабсорбционный в потоке нефти/нефтепродуктов при высоком давлении NEX XT

47395-17

Комплекс измерительно-вычислительный ИМЦ-07 (далее -ИВК)

53852-13

Устройство распределенного ввода-вывода Simatic ET200

22734-11

Установка поверочная трубопоршневая двунаправленная OGSB (далее - ТПУ)

62207-15

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ГКС Расход НТ

Номер версии (идентификационный номер) ПО

4.0

Цифровой идентификатор ПО

70796488

Алгоритм вычисления цифрового идентификатора

CRC32

Наименование характеристики

Значение

Диапазон измерений расхода, м³/ч

от 282,0 до 6616,8*

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

^* Указан максимальный диапазон измерений. Фактический диапазон измерений

определяется при проведении поверки и не может превышать измерений.

максимальный диапазон

Наименование характеристики

Значение

Измеряемая среда

нефть

по ГОСТ Р 51858-2002

Количество измерительных линий, шт.

6 (5 рабочих, 1 контрольно-резервная)

Избыточное давление измеряемой среды, МПа

• - минимально допустимое

• - рабочее

• - максимально допустимое

0,18 от 0,18 до 0,45

0,5

Температура измеряемой среды, °C

от +1,0 до +40,0

Плотность измеряемой среды, кг/м³:

• - при минимальной в течение года температуре измеряемой среды

• - при максимальной в течение года температуре измеряемой среды

от 893,0 до 900,0

от 820,0 до 827,0

Вязкость кинематическая измеряемой среды в рабочем диапазоне температуры, мм²/с (сСт)

от 5,0 до 50,0

Массовая доля воды, %, не более

0,5

Массовая концентрация хлористых солей, не более, мг/дм³

100

Массовая доля механических примесей, %, не более

0,05

Массовая доля парафина, %, не более

6,0

Массовая доля сероводорода, млн^-1 (ppm), не более

100,0

Массовая доля серы, %, не более

1,8

Массовая доля метил- и этилмеркаптанов в сумме, млн^-1 (ppm), не более

100,0

Давление насыщенных паров при максимальной температуре измеряемой среды, кПа (мм рт. ст.), не более

66,7 (500)

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

220±22, однофазное 380 трехфазное 50

Режим управления:

• - запорной арматурой БИЛ

• - регуляторами расхода

автоматизированный автоматический

Содержание свободного газа

не допускается

Режим работы СИКН

непрерывный

Наименование

Обозначение

Количество шт./ экз.

Система измерений количества и показателей качества нефти № 934 ПСП «Станция смешения нефти»

-

1

Инструкция по эксплуатации

-

1

Методика поверки

-

1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogConverter. app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО (CRC32)

d1d130e5

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО (CRC32)

6ae1b72f

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.1.18

Цифровой идентификатор ПО (CRC32)

1994df0b

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.1.20

Цифровой идентификатор ПО (CRC32)

6aa13875

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.1.11

Цифровой идентификатор ПО (CRC32)

4bc442dc

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.1.28

Цифровой идентификатор ПО (CRC32)

58049d20

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.1.3

Цифровой идентификатор ПО (CRC32)

29c26fcf

Идентификационное наименование ПО

MI3266

Номер версии (идентификационный номер) ПО

1.6.1.6

Цифровой идентификатор ПО (CRC32)

4c134dd0

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.1.5

Цифровой идентификатор ПО (CRC32)

5e6ec20d

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.1.4

Цифровой идентификатор ПО (CRC32)

86fff286

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО (CRC32)

f3578252

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.6.1.12

Цифровой идентификатор ПО (CRC32)

e2edee82

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.1.17

Цифровой идентификатор ПО (CRC32)

5b181d66

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.3.1

Цифровой идентификатор ПО (CRC32)

62b3744e

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.1.5

Цифровой идентификатор ПО (CRC32)

c5136609

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО (CRC32)

c25888d2

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.1.50

Цифровой идентификатор ПО (CRC32)

4ecfdc10

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.1.4

Цифровой идентификатор ПО (CRC32)

82dd84f8

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.1.14

Цифровой идентификатор ПО (CRC32)

c14a276b

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО (CRC32)

8da9f5c4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО (CRC32)

41986ac5

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.2.1

Цифровой идентификатор ПО (CRC32)

adde66ed

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.1.2

Цифровой идентификатор ПО (CRC32)

2a3adf03

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО (CRC32)

c73ae7b9

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.1.34

Цифровой идентификатор ПО (CRC32)

df6e758c

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.1.33

Цифровой идентификатор ПО (CRC32)

37cc413a

Примечание - допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

Наименование характеристики

Значение

Диапазон измерений массового расхода нефтепродуктов, т/ч

от 63,8 до 946,0*

Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

±0,25 (±0,2**)

^* Указан максимальный диапазон измерений. Фактический диапазон измерений

определяется при проведении поверки и не может превышать

максимальный диапазон

измерений.

** При измерении массы нефтепродуктов только контрольно-резервной ИЛ.

Наименование характеристики

Значение

Измеряемая среда

Дизельное топливо по ГОСТ 32511

Температура измеряемой среды, °С

от -5 до +40

Давление измеряемой среды, МПа

от 0,4 до 6,3

Физико-химические свойства измеряемой среды:

- плотность в рабочем диапазоне температур, кг/м³

от 800 до 860

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

220'33/380'37

50±1

Условия эксплуатации СИКН:

а) температура окружающей среды, °С:

• - в месте установки БИЛ

• - в месте установки БИК, СОИ

б) относительная влажность в месте установки СОИ, %

в) атмосферное давление, кПа

от -40 до +45 от +10 до +35 от 30 до 80 от 84,0 до 106,7

Режим работы

непрерывный

Средний срок службы, лет, не менее

25

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефтепродуктов № 1255, заводской № 1255

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СУВД-S-l-y
