№921 от 04.05.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28013
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46435 "Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ4 мая 2017 г. № 921
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46435 «Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ПАО «Химлаборприбор» от 10 марта 2017 г. № 307/90, № 307/91 и № 307/92 приказываю:
-
1. Внести изменения в описание типа на ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 9293-07, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 46435 «Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 9293-07, в связи с внесение изменений в методику поверки.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 46435 «Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ» на последующие 5 лет.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
(----------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
\________________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «4» мая 2017 г. № 921
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ
Назначение средства измеренийАреометры для спирта АСП-1, АСП-2, АСП-3, АСПТ предназначены для измерения объемной доли этилового спирта в водных растворах.
Описание типа средств измерений
Принцип действия ареометров для спирта АСП-1, АСП-2, АСП-3, АСПТ основан на законе Архимеда. Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ представляют собой полые стеклянные сосуды цилиндрической формы, запаянные с обоих концов. К верхней части корпуса припаян стеклянный стержень цилиндрической формы, запаянный сверху, внутри которого приклеена бумажная полоска с нанесенной ареометрической шкалой, градуированной в %. Нижняя часть корпуса ареометра заполнена балластом, сообщающим ареометру вертикальное положение при погружении его в жидкость. Балласт сверху залит связующим веществом (смолкой) с температурой плавления не ниже 80 °C. У ареометров для спирта АСПТ внутри корпуса установлен жидкостной термометр.
Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ выпускаются в следующих модификациях: АСП-1, АСП-2, АСП-3, АСПТ которые отличаются диапазоном измерения объемной доли этилового спирта в водных растворах.

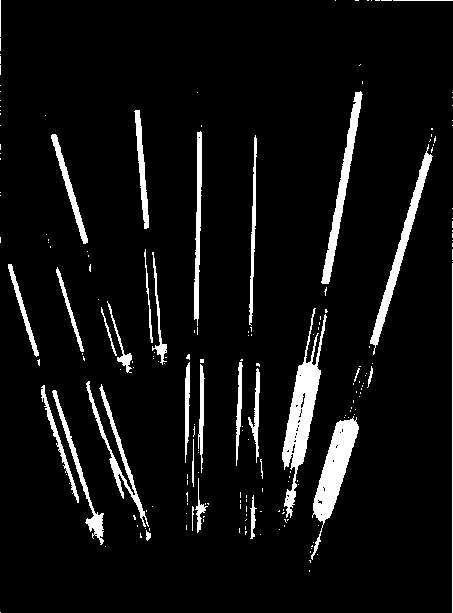

Рисунок 1 - Общий вид ареометров для спирта Пломбирование ареометров для спирта не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристики
|
Таблица 1 - № |
етрологические xai |
рактеристики | ||
|
Тип ареометра |
Диапазон измерения, объемная доля, % |
Диапазон показаний ареометра, объемная доля, % |
Цена деления шкалы, объемная доля, % |
Предел допускаемой абс. погрешности, объемная доля, % |
|
1 |
2 |
3 |
4 |
5 |
|
АСП-1 |
от 0 до 10 от 10 до 20 |
10 |
0,1 |
±0,2 |
|
АСП-1 |
от 20 до 30 от 30 до 40 от 40 до 50 от 50 до 60 от 60 до 70 от 70 до 80 от 80 до 90 от 90 до 100 |
10 |
0,1 |
±0,1 |
|
АСП-2 |
от 11 до 16 от 16 до 21 |
5 |
0,1 |
±0,2 |
|
от 21 до 26 от 26 до 31 от 31 до 36 от 36 до 41 от 41 до 46 от 46 до 51 от 51 до 56 от 56 до 61 от 61 до 66 от 66 до 71 от 71 до 76 от 76 до 81 от 81 до 86 от 86 до 91 от 91 до 96 |
5 |
0,1 |
±0,1 | |
|
АСП-3 |
от 0 до 40 от 40 до 70 от 70 до 100 |
40 |
1,0 |
±0,5 |
|
30 | ||||
|
АСПТ |
от 0 до 60 |
60 |
1,0 |
±0,5 |
|
от 60 до 100 |
40 | |||
Таблица 2 - Метрологические характеристики термометров, встроенных в ареометры АСПТ
|
Наименование характеристики |
Значение |
|
Диапазон измерения температуры термометров, встроенных в ареометры для спирта АСПТ, °C |
от -25 до +35 |
|
Цена деления шкалы, °C |
1,0 |
|
Пределы допускаемой абсолютной погрешности, °C |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Общая длина, мм, не более АСП-1 |
350 |
|
АСП-2 |
260 |
|
АСП-3 |
220 |
|
АСПТ |
380 |
|
Масса, кг, не более |
0,12 |
|
Условия эксплуатации: -температура окружающей среды, °C |
от +15 до +25 |
|
-относительная влажность воздуха, % |
от 30 до 80 |
|
-атмосферное давление, кПа |
от 84 до 106 |
наносится на паспорте в левом верхнем углу типографским способом и на упаковочном футляре.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Ареометр для спирта |
1 шт. |
|
Паспорт |
1 экз. |
|
Индивидуальный упаковочный футляр |
1 шт. |
осуществляется по документу Р 50.2.041-2004 ГСИ. Рекомендации по метрологии «Ареометры стеклянные. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 0 до 10 % объёмной доли спирта по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0031.2014.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 963,6 до 974,8 кг/мЗ (от 10 до 20 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0032.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 952,2 до 963,6 кг/мЗ (от 20 до 30 % объемной доли спирта), по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности»3.2.АИФ.0033.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 938,0 до 952,2 кг/мЗ (от 30 до 40 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0034.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 920,2 до 938,0 кг/мЗ (от 40 до 50 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0035.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 909,2 до 930,2 кг/мЗ (50 до 60 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0036.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 875,5 до 909,2 кг/мЗ (от 60 до 70 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0036.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 859,3 до 875,5 кг/мЗ (от 70 до 80 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0037.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 829,3 до 859,3 кг/мЗ (80 до 90 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0039.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 872,8 до 897,6 кг/мЗ (от 90 до 100 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0040.2016.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к ареометрам для спирта АСП-1, АСП-2, АСП-3, АСПТГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Р 50.2.041-2004 ГСИ. Рекомендации по метрологии. Ареометры стеклянные. Методика поверки
ИСО 387-77 Ареометры. Принципы конструирования и поверки
ГОСТ 18484-81 Ареометры и цилиндры стеклянные. Технические условия
ИзготовительПубличное акционерное общество «Химлаборприбор» (ПАО «Химлаборприбор»)
ИНН 5020000618
141600, Россия, Московская область, г. Клин, ул. Папивина, д.З
Тел. +7(49624) 2-47-41, 5-84- 76; факс +7(49624) 2-35-48, 5-84-52
E-mail: mail@klinlab.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
(ФБУ «ЦСМ Московской области»)
141570, Россия, Московская область, Солнечногорский р-он, рабочий поселок Менделеево Тел. +7(49624) 2-41-62, факс +7(49624) 7-70-70
E-mail: welcome@mosoblcsm.ru
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
