№1474 от 05.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28482
О внесении изменений в описание типа на расходомеры электромагнитные OPTIFLUX
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 июля 2017 г.
Москва
О внесении изменений в описание типа на расходомеры электромагнитные OPTIFLUX
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «КРОНЕ-Автоматика» от 07 июня 2017 г. № ИПИ.КАК.03218.17.01.И3218 приказываю:
-
1. Внести изменения в описание типа на расходомеры электромагнитные OPTIFLUX, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60663-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя А.П. Шалаев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
сертификат: OOE1036ESFD611E780D5E0071BB8A26129 кому выдан: Шалаев Антон Павлович
Действителен: с 04.07.2017 до 04.07.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «05» июля 2017 г. № 1474
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры электромагнитные OPTIFLUX
Назначение средства измеренийРасходомеры электромагнитные OPTIFLUX предназначены для измерений расхода жидких электропроводных продуктов.
Описание средства измеренийПринцип работы основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода и формирование различных выходных сигналов: показания мгновенного и накопленного расхода, формирование токового выхода; формирование частотноимпульсного выхода; формирование интерфейсных сигналов (HART, RS 485 MODBUS. PROFIBUS, Foundation Fieldbus).
Расходомеры электромагнитные OPTIFLUX состоят из двух частей - первичного преобразователя и преобразователя сигналов, которые могут быть жестко связаны единой механической конструкцией (компактное исполнение) или разнесены на некоторое расстояние (разнесенное исполнение).
Первичный преобразователь представляет собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из непроводящего материала (футеровка). В футеровку встроены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена обмотка возбуждения.
Первичные преобразователи имеют следующие модификации:
OPTIFLUX серии 2000 имеют фланцевую конструкцию, футеровку из полипропилена, PFA, РО или твердой резины.
OPTIFLUX серии 4000 имеют фланцевую конструкцию, футеровку выполненную из PFA с армирующей сеткой из нержавеющей стали, PTFE, PU, твердой резины, ETFE.
Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Преобразователи сигналов имеют следующие модификации:
IFC 100 - индикация электропроводности продукта, выходы: токовый (с наложенным HART-протоколом), импульсный, частотный, дискретный, функции диагностики; четырехпроводная схема подключения;
IFC 300 - индикация электропроводности продукта, массового и объемного расхода, скорости потока, температуры; токовый, импульсный, частотный, дискретный выходы, интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, функции диагностики; четырехпроводная схема подключения.
IFC 050 - токовый (с наложенным HART-протоколом), импульсный, частотный, RS 485 MODBUS.
Преобразователи сигналов выпускаются в следующих исполнениях:
С - компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь;
F - разнесенное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (поставляется производителем);
W - разнесенное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (поставляется производителем);
R - разнесенное исполнение, преобразователь сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (поставляется производителем).
В зависимости от условий применения и требуемых характеристик прибора, первичные преобразователи комбинируются с различными преобразователями сигналов.
Расходомеры электромагнитные OPTIFLUX выпускаются в следующих сочетаниях:
OPTIFLUX 2000 - с преобразователями сигналов IFC 050 (до Ду 1200 мм); IFC 100, IFC 300.
OPTIFLUX 4000 - с преобразователями сигналов IFC 100; IFC 300.

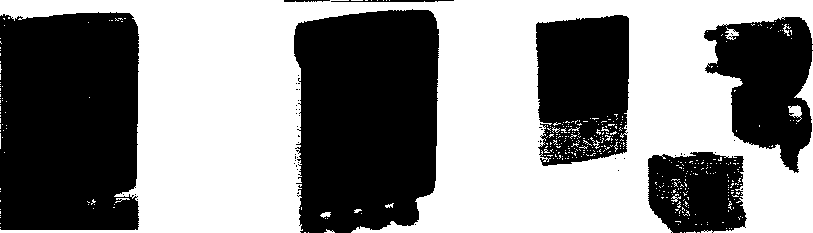

a) IFC 050 б) IFC 100 в) IFC 300
Рисунок 1 - Общий вид преобразователя сигналов

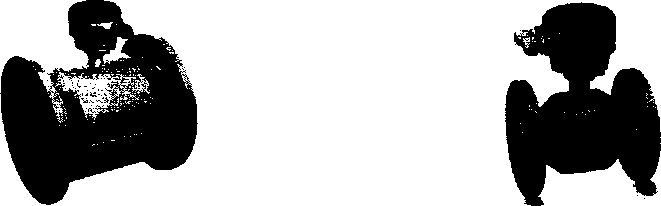

a) OPTIFLUX 2000F б) OPTIFLUX 4000F
Рисунок 2 - Общий вид первичных преобразователей расходомеров электромагнитных OPTIFLUX (раздельное исполнение)

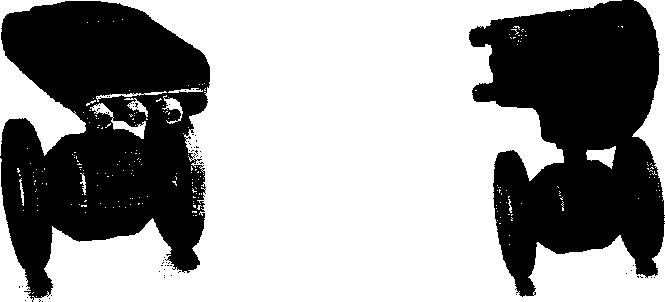

a) OPTIFLUX 2050С б) OPTIFLUX 4300С
Рисунок 3- Общий вид расходомеров электромагнитных OPTIFLUX (компактное исполнение)
Пломбирование расходомеров электромагнитных OPTIFLUX не предусмотрено.
Программное обеспечениеАлгоритм, реализующий измерения скорости потока рабочей среды и расчета объемного и массового расхода, преобразовывает измеренные величины в значения тока и частоты на выходе, а также выводит данные на индикатор и через цифровые интерфейсы. ПО, встроенное в микросхему, не изменяемое и не считываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
OPTIFLUX **50 |
OPTIFLUX *100 |
OPTIFLUX *300 | |
|
Идентификационное наименование ПО |
CG110 41100 |
CG100 41100 |
CG300 11100 |
|
Номер версии (идентификационный номер) ПО |
З.хх |
З.хх |
З.хх |
|
Цифровой идентификатор ПО (контрольная сумма) | |||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон скоростей потока, м/с |
от -12 до +12 |
|
OPTIFLUX 2300 C/F/W/R | |
|
Диаметр условного прохода, мм |
от 1800 до 3000 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более |
±(0,3+0,2/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,12 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,043 |
|
OPTIFLUX 4300 C/F/W/R | |
|
Диаметр условного прохода, мм |
от 2,5 до 6; от 1800 до 3000 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более |
±(0,3+0,2/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,12 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,043 |
|
OPTIFLUX 2300 C/F/W/R | |
|
Диаметр условного прохода, мм |
от 25 до 1600 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более |
±(0,2+0,1/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,056 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,021 |
|
1 |
2 |
|
OPTIFLUX 4300 C/F/W/R | |
|
Диаметр условного прохода, мм |
от 10 до 1600 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более |
±(0,2+0,l/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,056 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,021 |
|
OPTIFLUX 4100 C/W | |
|
Диаметр условного прохода, мм |
от 2,5 до 6 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более 1) |
±(0,4+0,l/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,063 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,022 |
|
OPTIFLUX 2100 C/W | |
|
Диаметр условного прохода, мм |
от 25 до 1200 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более |
±(0,3+0,l/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,059 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,021 |
|
OPTIFLUX 4100 C/W | |
|
Диаметр условного прохода, мм |
от 10 до 1200 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более |
±(0,3+0, l/v) |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,059 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,021 |
|
OPTIFLUX 2050 C/W | |
|
Диаметр условного прохода, мм |
от 25 до 1200 |
|
Пределы допускаемой относительной погрешности измерений расхода %, в зависимости от скорости потока v, м/с, не более |
±0,5 при v > 0,5м/с; ±0,25/v при v < 0,5 м/с |
|
Минимальная скорость потока в м/с при погрешности измерения не более 2 % |
0,13 |
|
Минимальная скорость потока в м/с при погрешности измерения не более 5 % |
0,05 |
|
0 При поверке расходомеров на поверочных установках с пределами допускаемой относительной погрешности ±0,15 % пределы допускаемой относительной погрешности измерений составляет не менее ±0,5 %; При поверке с помощью устройства «MAGCHECK VERIFICATOR» пределы допускаемой относительной погрешности измерений ±1 %. | |
Таблица 3 - Основные технические характеристики
|
1 |
2 |
|
Диаметр условного прохода, мм
|
25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000 (до 3000 по запросу) 2,5; 4; 6; 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000 (до 3000 по запросу) |
|
Минимальная длина прямого участка трубопровода
|
5 Ду 2Ду |
|
Рабочее давление, МПа, не более |
4,0 (более 4 МПа по запросу) |
|
Температура измеряемой среды, °C | |
|
- OPTIFLUX2000 |
от -5 до +90 |
|
- OPTIFLUX4000 |
от -40 до +180 |
|
Температура окружающей среды, °C |
от -65 до +65 |
|
Параметры электрического питания IFC 050:
|
от 100 до 230 (+10 % / -15 %) 50/60 'уд +30% 2^-30% |
|
Параметры электрического питания IFC 100:
|
от 100 до 230 (+10 % / -15 %) 50/60 9 д +30% -55% 94 +ю% Z^-15% 'УД +30% -25% |
|
Параметры электрического питания IFC 300:
|
от 100 до 230 (+10 % / -15 %) 50/60 24+зо% -55% 9 д +10% +Ч’-15% 24+30% -25% |
наносят на шильдик расходомера методом наклейки и титульный лист руководства по эксплуатации типографским способом
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер в составе: первичный преобразователь и электронный блок |
OPTIFLUX |
1шт |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Сигнальный кабель (для расходомеров разнесенного исполнения) |
- |
1шт |
|
Руководство по эксплуатации расходомера |
- |
1экз |
|
Руководство по эксплуатации преобразователя сигналов |
- |
1экз |
|
Паспорт |
- |
1экз |
|
Методика поверки |
МП РТ 2278-2015 |
1экз |
осуществляется по документу МП РТ 2278-2015 «ГСП. Расходомеры электромагнитные OPTIFLUX. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 апреля 2015 г.
Основные средства поверки:
установка поверочная, пределы допускаемой относительной погрешности ±0,15 %; устройство «MAGCHECK VERIFICATOR» (регистрационный номер в Федеральном информационном фонде 32186-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным OPTIFLUXГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
Технические условия ТУ 4213-008-33530463-2014
ИзготовительОбщество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)
ИНН 6318107839
Адрес: 443538, Россия, Самарская область, Волжский район, п. Стромилово
Тел. / факс: +7 (846) 230-03-70 / +7 (846) 230-03-11
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru; E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
