Изменения в описание типа на установки радиометрические УДГБ-01

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки радиометрические УДГБ-01

Установки радиометрические УДГБ-01 (далее - установки) предназначены для измерений объемной активности бета-излучающих инертных газов (аргон, криптон, ксенон), а также газов, содержащих тритий и ¹⁴С (далее - бета-излучающих газов).

Конструктивно установки состоят из электронного блока и блока камеры со встроенным блоком детектирования, объединенных в одном конструктиве, или с выносным блоком детектирования (прокачная камера).

Принцип действия установки заключается в том, что очищенный от аэрозолей и, при необходимости, от радионуклидов йода воздух проходит через входной штуцер установки, индикатор расхода и попадает в ионизационную камеру. Частицы, испускаемые радиоактивными газами, вызывают ионизацию среды, в результате чего через ионизационную камеру протекает ток. Значения тока передаются в электронный блок, который рассчитывает объемную активность и передает рассчитанное значение в информационную сеть и на ЖКИ.

В случае превышения уставки включается световая и звуковая сигнализация. Сигналы тревоги дублируются на блок аварийной сигнализации при его подключении. При этом, наличие «сухого контакта» позволяет включать/выключать внешнее управляющее устройства при его подключении. Установка оснащена тремя перекидными «сухими контактами».

Установка имеет программные интерфейсы для обмена данными: RS-232, два независимых RS-485 (протокол обмена MODBUS), Ethernet IEEE 802.3 (протокол обмена TCP/IP) и аналоговый интерфейс (опционально). Все установленные интерфейсы могут работать одновременно.

RS-232 является служебным интерфейсом, предназначенным для управления установкой, диагностики, настройки и ремонта. Для работы с этим интерфейсом предназначена программа «Конфигуратор», поставляемая вместе с установкой.

RS-485 и Ethernet IEEE 802.3 являются внешними интерфейсами, предназначенными для включения установки в автоматизированные комплексы и системы радиационного контроля.

Установка может быть оснащена тремя аналоговыми выходами (каналами), которые поддерживают стандартные интерфейсы 0-20 мА, 0-24 мА и 4-20 мА. Аналоговые выходы предназначены для передачи во внешние системы значений измеряемых величин.

Установки выпускаются в трех модификациях, которые отличаются конструктивными особенностями и метрологическими характеристиками:

• - УДГБ-01 Т ФВКМ.412123.003 - со встроенным блоком детектирования БДГБ-02П;

• - УДГБ-01 Т1 ФВКМ.412123.004 - с выносным блоком детектирования БДГБ-02П;

- УДГБ-01Т2 ФВКМ.412123.005 - со встроенным блоком детектирования БДГБ-02П6.

Установки могут применяться на объектах атомной энергетики и промышленности, на судах с ядерными энергетическими установками.

Внешний вид установок УДГБ-01Т1 и место пломбировки приведены на рисунке 1.

Рисунок 1 - Внешний вид установки радиометрической УДГБ-01Т1

Внешний вид установки УДГБ-01Т и место пломбировки приведены на рисунке 2.

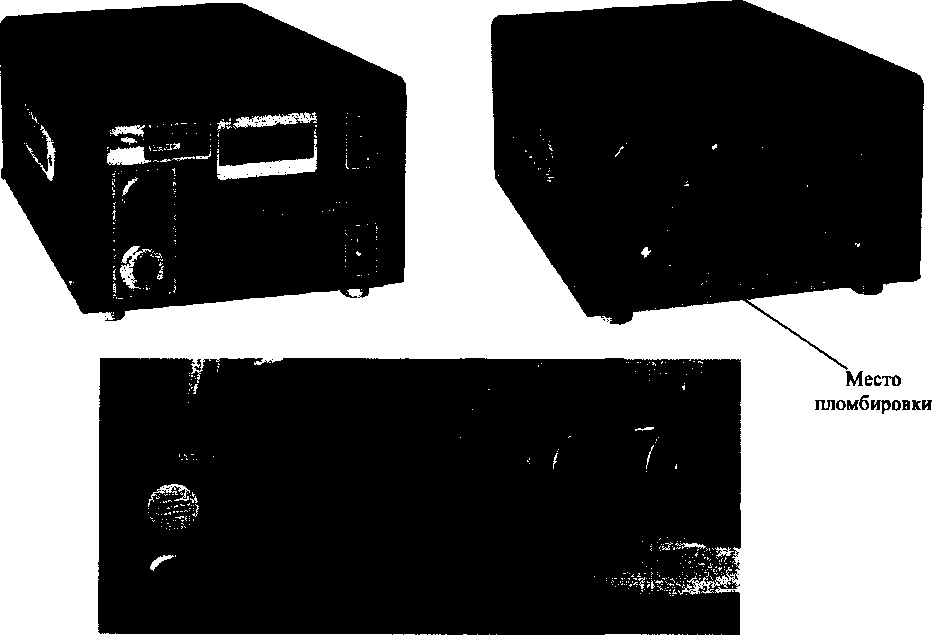

Рисунок 2 - Внешний вид установок радиометрических УДГБ-01Т и УДГБ-01Т2

Программное обеспечение (ПО) установок состоит из встроенного ПО и ПО «Конфигуратор».

Встроенное ПО предназначено для расчёта и вывода измеренных значений объемной активности бета-излучающих газов. Параметры встроенного ПО устанавливаются производителем и их невозможно изменить. Идентификация встроенного ПО не предусмотрена.

ПО «Конфигуратор» предназначено для настройки, проверки работоспособности и поверки установки с помощью ПЭВМ. ПО «Конфигуратор» защищено паролем от несанкционированного доступа.

Идентификационные данные ПО «Конфигуратор» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО «Конфигуратор»

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики установок приведены в таблице 2.

Таблица 2 ......

наносится на табличку, расположенную на корпусе установок радиометрических УДГЬ-01 фотоспособом, на титульные листы руководства по эксплуатации ФВКМ.412123.003РЭ и паспортов ФВКМ.412123.003ПС,   ФВКМ.412123.004ПС,   ФВКМ.412123.005ПС   -

типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 3. Таблица 3.

осуществляется в соответствии с разделом 4 документа «Установка радиометрическая УДГБ-01». Руководство по эксплуатации ФВКМ.412123.003РЭ, утвержденным ФГУП «ВНИИФТРИ» 24 сентября 2008 г.

Основные средства поверки:

• - установка поверочная дозиметрическая гамма-излучения У11ГД-1М, диапазон МАЭД от 1,0 10’⁵ до 0,2 Зв/ч, пределы допускаемой основной относительной погрешности измерений

±7 %;

• - радиометр газов РГБ-07 (Per. № 10595-07) диапазон измерений объемной активности бета-излучающих газов от 510³ до 510¹² Бк/м³, пределы допускаемой основной относительной погрешности измерений ±5 %.

Знак поверки наносится на свидетельство о поверке.

Методики измерений изложены в документе «Установка радиометрическая УДГБ-01. Руководство по эксплуатации ФВКМ.412123.003РЭ».

ГОСТ 8.039-79 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета- активных газах.

ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.

Установки радиометрические УДГБ-01. Технические условия 4362-025-31867313-

2008.
