№724 от 10.04.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 146791
ПРИКАЗ.
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Трансформаторы тока СТ12
Приказы по основной деятельности по агентству Вн. Приказ № 724 от 10.04.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
10 апреля 2020 г.
№ 724
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 34343 «Трансформаторы тока СТ12» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями фирмы «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.» от 2 декабря 2019 г. б/н, приказываю:
1. Внести изменения в описание типа на трансформаторы тока СТ12, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 39749-08, изложив его в новой редакции
согласно приложению к настоящему приказу.
-
2. Установить для трансформаторов тока СТ12 поверками - 8 лет (соответствует предельному значению, Приказом Госстандарта от 2 июля 2019 г. № 1502).
-
3. Переоформить свидетельство об утверждении типа № 34343 «Трансформаторы тока СТ 12», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39749-08, в связи с изменением интервала между поверками.
-
4. Управлению го судйЙПШ®етдаВД£ЖЩгРОл« (А.М. Кузьмину),
интервал между рекомендованному
ФГУП «вниимс» с Административным типа средства измерени! [
в соответствии яьства с описанием
5Т/. Кому выдан: Голубев Сергей Сергеевич w
. Контроль за исг эд^н^моыаетшщйгйоприказа остаЕ ляю за собой.
\_________________-_____________/
Заместитель Руководителя
С.С. Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» апреля 2020 г. № 724
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока СТ12
Назначение средства измеренийТрансформаторы тока СТ12 предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Описание средства измеренийПринцип действия трансформаторов тока основан на использовании явления электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока СТ12 являются опорными трансформаторами внутренней установки с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Трансформаторы тока СТ12 выпускаются в исполнениях СТ12, СТ12Н, СТ121 и СТ12К, отличающихся значениями номинальных первичных токов, габаритными и установочными размерами и массой. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

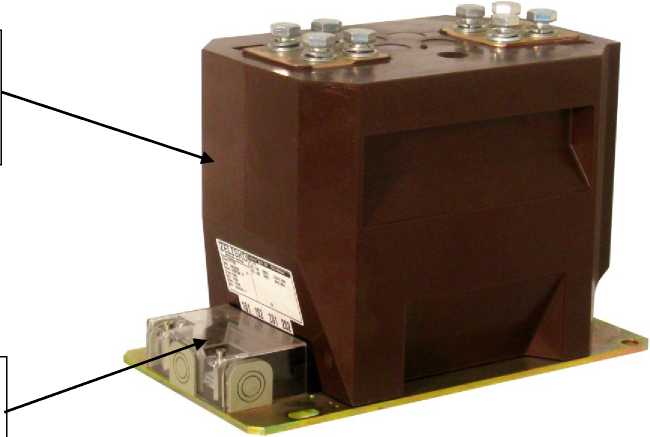

Общий вид трансформаторов тока СТ12 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Место пломбирования
Рисунок 1 - Общий вид трансформаторов тока СТ12
Программное обеспечениеотсутствует
Метрологические и технические характеристикиТаблица 1 - Метрологические документы
|
Наименование характеристики |
Значение |
Примечание |
|
Номинальное напряжение, кВ |
12 | |
|
Количество вторичных обмоток |
от 1 до 4 | |
|
Номинальный первичный ток (11н), А |
от 5 до 4000 | |
|
Номинальный вторичный ток (12н), А |
1; 5 | |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosф2=0.8, В^А |
от 1 до 100 |
100 В А по заказу. Соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке каждого трансформатора PX - по ГОСТ Р МЭК 61869-2-2015, п.п. 5.6.202.4 |
|
Классы точности трансформатора или вторичной обмотки:
|
0,2; 0,2S; 0,5; 0,5S; 1; 3 5Р; 10Р; РХ | |
|
Номинальная предельная кратность вторичных обмоток для защиты |
от 5 до 100 | |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений |
от 5 до 20 |
В зависимости от исполнения |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
260000 |
|
Ток односекундной термической стойкости I1T, кА |
100 11Н |
|
Ток электродинамической стойкости 1д, кА |
2,5 11т |
|
Габаритные размеры, мм
|
от 330 до 448 от 148 до 178 от 200 до 220 |
|
Масса трансформатора, кг |
от 23 до 38 |
наносится на эксплуатационную документацию типографским способом и на шильдик трансформатора методом наклейки.
Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов тока СТ12
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
СТ12 |
1 шт. |
|
Паспорт |
Трансформатор тока СТ12 |
1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 регистрационный номер в Федеральном информационном фонде 27007-04;
- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде наклейки с оттиском клейма поверителя на корпус трансформатора, как показано на рисунке 1.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока СТ12ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
Техническая документация фирмы-изготовителя.
ИзготовительФирма «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau
G.m.b.H.», Австрия
Адрес: Postfach 97, Beethovengasse, 43 - 45, A-2340, Modling, Austria
Телефон/факс: +43 2236 409-2485/+43 2236 409-2322
E-mail: michael.steiner@knorr-bremse.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-cafrr: www.vniim.ru. E-mail: info@vniim.ru
Регистрационный номер в реестре аккредитованных лиц RA.RU.311541
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
А.В. Кулешов «10» апреля 2020 г.
