№2367 от 03.11.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30296
О внесении изменений в описание типа на генераторы сигналов СВЧ R&S SMF100A
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ3 ноября 2017 г. № 2367
Москва
О внесении изменений в описание типа на генераторы сигналов СВЧ R&S SMF100A
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» б/д г. № D1-1109/58 приказываю:
-
1. Внести изменения в описание типа на генераторы сигналов СВЧ R&S SMF100A, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39089-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВГ/Ц'НИЯ О СГРГ/ФИКЛ'И ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11,2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» ноября 2017 г. №2367
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов СВЧ R&S SMF100A
Назначение средства измеренийГенераторы сигналов СВЧ R&S SMF100A предназначены для формирования сигналов сверхвысокочастотных колебаний с различными видами модуляции и применяются при измерениях, разработке, ремонте и испытаниях радиоэлектронных средств.
Описание средства измеренийПринцип действия генераторов сигналов СВЧ R&S SMF100A заключается в использовании метода косвенного синтеза, основанного на применении фазовой автоподстройки частоты широкодиапазонного миллиметрового диапазона по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.
Генераторы сигналов СВЧ R&S SMF100A обеспечивают воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний; воспроизведение сигналов с различными видами аналоговой и импульсной модуляцией, а также сигналов с цифровой модуляцией; управление всеми режимами работы и параметрами вручную и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.
Конструктивно генераторы сигналов СВЧ R&S SMF100A выполнены в виде моноблока. Управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели генераторов. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Предусмотрены входные разъемы для обеспечения внешних модулирующих сигналов с амплитудной, импульсной и цифровой (АМн, ЧМн, ФМн) модуляцией, а также подачи внешнего синхроимпульса. Обеспечивается качание сигнала в заданной полосе частот.
Функциональные возможности генераторов сигналов СВЧ R&S SMF100A определяются составом опций, входящих в комплект генераторов. Состав опций и их функциональные возможности приведены в таблице 1.
Таблица 1 - Состав опций и их функциональные возможности
|
Опция |
Функциональное назначение |
|
1 |
2 |
|
SMF-B122 |
радиочастотный тракт с диапазоном частот от 1 до 22 ГГц |
|
SMF-B144 |
радиочастотный тракт с диапазоном частот от 1 до 43,5 ГГц |
|
SMF-B144N |
радиочастотный тракт с диапазоном частот от 1 до 43,5 ГГц |
|
SMF-B1 |
опорный термостатированный кварцевый генератор |
|
SMF-B2 |
расширение диапазона частот радиочастотного тракта от 100 кГц до 1 ГГц |
|
SMF-K4 |
свипирование в полосе частот от 100 кГц до 43,5 ГГц |
|
SMF-B26 |
ступенчатый аттенюатор |
|
SMF-B27 |
до минус 130 дБм1 |
|
1 Здесь и далее по тексту: д |
эм - дБ относительно 1 мВт |
продолжение таблицы 1
|
1 |
2 |
|
SMF-B31 |
максимальный уровень выходной мощности до 30 дБм |
|
SMF-B20 |
аналоговая модуляция AM, ЧМ, ФМ, AM лог., AM, АМн, ЧМн, ФМн |
|
SMF-K23 |
внутренний модулирующий генератор импульсов |
|
SMF-K3 |
импульсная модуляция |
|
SMF-K28 |
разъем для подключения измерительных головок выходной мощности и АЧХ генератора |
|
SMF-B83 |
съемный интерфейс GPIB |
|
SMF-B84 |
съемный интерфейс USB |
|
SMF-B85 |
съемный интерфейс флэш-диск |
Общий вид генераторов сигналов СВЧ R&S SMF100A и обозначение места нанесения знака утверждения типа и знака поверки приведены на рисунке 1.
Схема пломбировки от несанкционированного приведена на рисунке 2.

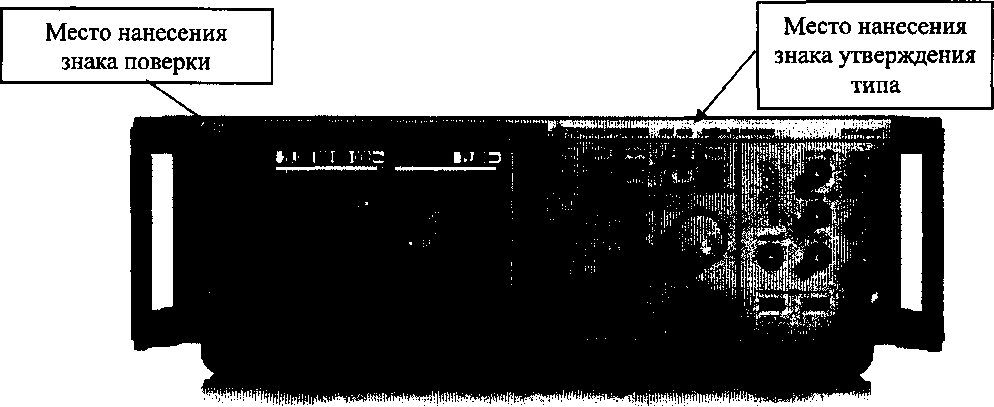

Рисунок 1 - Общий вид средства измерений

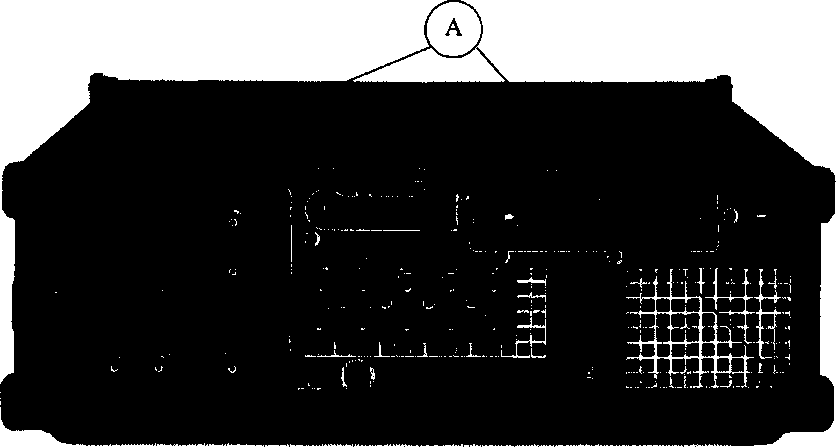

Рисунок 2 - Схема пломбировки от несанкционированного доступа (А)
Программное обеспечениеИдентификационные данные программного обеспечения генераторов сигналов СВЧ R&S SMF100A приведены в таблице 2.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов СВЧ R&S SMF100A за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FWR&S SMF100A |
|
Номер версии (идентификационный номер) ПО |
Версия 2.20.530.15.3 и выше |
|
Цифровой идентификатор ПО |
нет данных |
Основные метрологические и технические характеристики генераторов сигналов СВЧ R&S SMF100A приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, Гц |
от 105 до 43,5-109 |
|
Минимальный шаг перестройки частоты, Гц |
1 |
|
Значение частоты опорного кварцевого генератора (fon), МГц |
10 |
|
Пределы допускаемой относительной погрешности установки частоты (5f) |
il-10-6 |
|
с опцией SMF-B1 |
±3-10‘8 |
|
Нестабильность частоты за 24 часа, не более |
1Ю-* |
|
с опцией SMF-B1 |
5-Ю10 |
|
Максимальный уровень выходной мощности с установленными опциями SMF-B122, SMF-B2 и SMF-B31, в диапазоне частот, дБм, не менее: от 0,3 до 1000 МГц |
16 |
|
с опциями SMF-B122 и SMF-B31, в диапазоне частот, дБм, не менее: от 1 до 11 ГГц |
25 |
|
от 11 до 21 ГГц |
23 |
|
от 21 до 22 ГГц |
22 |
|
с опциями SMF-B144, SMF-B144N, SMF-B2 и SMF-B27, в диапазоне частот, дБм, не менее: от 300 кГц до 1 ГГц |
15 |
|
от 1 до 11 ГГц |
11 |
|
от 11 до 21 ГГц |
8 |
|
от 21 до 36 ГГц |
7 |
|
от 36 до 40 ГГц |
4 |
|
Минимальный уровень выходной мощности, дБм |
-20 |
|
с дополнительным аттенюатором SMF-B26 или SMF-B27 |
-130 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, в диапазоне частот, дБ: от 0,1 до 2000 МГц |
+0,6 |
|
от 2000 до 22000 МГц |
±0,9 |
|
от 22 до 40 ГГц |
±1,2 |
1родолжение таблицы 3
|
1 |
2 |
|
Относительный уровень фазовых шумов при отстройке от несущей на 20 кГц, на частотах, дБ/Гц, не более: 1 ГГц |
-135 |
|
10 ГГц |
-115 |
|
Относительный уровень фазовых шумов с опцией SMF-B1 при отстройке от несущей на 10 кГц, на частотах, дБ/Гц, не более: | |
|
1 ГГц |
-133 |
|
10 ГГц |
-115 |
|
Уровень гармонических составляющих относительно основного немодулированного сигнала, в диапазоне частот, дБ, не более: от 0,3 до 10 МГц |
-30 |
|
от 10 до 200 МГц |
-40 |
|
от 200 МГц до 1 ГГц |
-50 |
|
от 1 ГГц до 21 ГГц |
-30 |
|
опция SMF-B122 от 21 до 22 ГГц |
-50 |
|
опции SMF-B144, SMF-B144N от 21 до 43,5 ГГц |
-40 |
|
Уровень субгармонических составляющих относительно основного немодулированного сигнала, в диапазоне частот, дБ, не более: от 11 до 36 ГГц |
-50 |
|
от 36 до 43,5 ГГц |
-30 |
|
Уровень негармонических составляющих относительно основного немодулированного сигнала при отстройке от несущей на 3 кГц, в диапазоне частот, дБ, не более: от 0,3 до 40 МГц |
-67 |
|
от 40 до 375 МГц |
-55 |
|
от 375 МГц до 1 ГГц |
-75 |
|
от 1 до 3 ГГц |
-68 |
|
от 3 до 11 ГГц |
-62 |
|
от 11 до 21 ГГц |
-56 |
|
опция SMF-B122 от 21 до 22 ГГц |
-56 |
|
опции SMF-B144, SMF-B144N от 21 до 43,5 ГГц |
-50 |
|
Диапазон установки коэффициента AM при работе от внутреннего и внешнего источников модуляции, % |
отО до 100 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента AM (Кам) при работе от внутреннего и внешнего источников модуляции, % |
±(0,05’Кам+1) |
|
Максимальное значение установки девиации частоты в режиме ЧМ при работе от внутреннего и внешнего источников модуляции, МГц, в диапазоне частот: от 0,1 до 375 МГц |
5 |
|
от 375 до 750 МГц |
1,25 |
|
от 750 до 1500 МГц |
2,5 |
|
от 1,5 до 3 ГГц |
5 |
|
от 3 до 11 ГГц |
10 |
|
от И до 21 ГГц |
20 |
|
опция SMF-B122 от 21 до 22 ГГц |
20 |
|
опции SMF-B144, SMF-B144N от 21 до 43,5 ГГц |
40 |
продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты (Aw) при работе от внутреннего и внешнего источников модуляции, при частоте модуляции 1 кГц, Гц: |
±(0,03-Aw+20) |
|
Ослабление сигнала в паузе между импульсами, дБ |
80 |
|
Параметры импульсного модулирующего сигнала: диапазон установки длительности импульса, нс длительность фронта/среза, нс, не более период повторения импульсов, МГц |
от 20 до 109 20 от 0 до 10 |
|
Диапазон качания частоты в режиме работы генератора «SWEEP», Гц |
от 105до 43,5-Ю9 |
|
Вид выходного сигнала встроенных низкочастотных (НЧ) генераторов: |
синусоидальный, прямоугольный, треугольный, импульсный, трапецеидальный, шумоподобный |
|
Диапазон частот генератора НЧ сигналов, Гц |
от 0,1 до 107 |
|
Пределы допускаемой погрешности установки частоты синусоидального сигнала РЧ генератора, Гц |
±(6*fon+0,003) |
|
Диапазон установки напряжения выходного сигнала НЧ генератора на открытом выходе, В |
от 0,001 до 6 |
|
Пределы допускаемой абсолютной погрешности установки напряжения выходного сигнала НЧ генератора на открытом выходе на частоте 1 кГц, мВ |
±11 |
|
Неравномерность АЧХ выходного сигнала НЧ генератора для синусоидального сигнала, дБ, не более: для частот не более 500 кГц для частот не более 10 МГц |
0,5 3 |
|
Коэффициент гармоник при амплитуде выходного синусоидального сигнала НЧ генератора не более 0,5 В, на нагрузке 50 Ом, до 100 кГц, %, не более |
0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
427x132x550 |
|
Масса, кг, не более |
18 |
|
Напряжение питающей сети с частотой: (50±2) Гц, В (4(ХГ“)Гц,В |
220±22 220±22 или 115±5,75 |
|
Максимальная потребляемая мощность, ВА, не более |
250 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха при температуре до 40°С, % |
от 0 до 55 до 95 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генераторов сигналов СВЧ R&S SMF100A методом наклейки.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов СВЧ |
SMF100A |
1 шт. |
|
Опции |
по отдельному заказу | |
|
Кабель питания |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 39089-08 |
1 экз. |
осуществляется по документу «Генераторы сигналов СВЧ R&S SMF100A фирмы «Rohde & Schwarz GmbH & Co.KG», Германия. Методика поверки», утверждённому ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в октябре 2008 года.
Основные средства поверки:
-
- ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);
-
- генератор сигналов НЧ ГЗ-118 (регистрационный номер в Федеральном информационном фонде 8484-81);
-
- компаратор частотный 47-39 (регистрационный номер в Федеральном информационном фонде 10100-85);
-
- стандарт частоты и времени рубидиевый 41-1016 (регистрационный номер в Федеральном информационном фонде 35376-07);
-
- измеритель модуляции вычислительный СКЗ-45 (регистрационный номер в Федеральном информационном фонде 9331-94);
-
- анализатор спектра ВЧ и СВЧ диапазона Agilent Е4408В (регистрационный номер в Федеральном информационном фонде 23670-08);
-
- анализатор спектра R&S FSU46 (регистрационный номер в Федеральном информационном фонде 32258-08);
-
- осциллограф вычислительный стробоскопический прецизионный С9-9 (регистрационный номер в Федеральном информационном фонде 8872-82);
-
- установка для измерения ослабления и фазового сдвига образцовая ДК1-16 (регистрационный номер в Федеральном информационном фонде 9180-83);
-
- генератор сигналов СВЧ R&S SMR40 (регистрационный номер в Федеральном информационном фонде 35617-07);
-
- частотомер электронно-счетный 43-64 (регистрационный номер в Федеральном информационном фонде 9135-83);
-
- мультиметр В7-64/1 (регистрационный номер в Федеральном информационном фонде 16688-97).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель генераторов сигналов СВЧ R&S SMF100A в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов СВЧ R&S SMF100AТехническая документация фирмы-изготовителя «Rohde & Schwarz GmbH & Co.KG», Германия.
ИзготовительФирма «Rohde & Schwarz GmbH & Co. KG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс:+49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
ИНН 9909002668
Адрес: 115093 г. Москва, Павловская, д.7, стр. 1
Телефон: +7 (495) 981-3560
Факс:+7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФГБУ «ГНМЦ» Минобороны России
141006, г. Мытищи, Московская обл.
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
