МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

03 августа 2020 г.                                            №_____1320

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 66146 «Комплексы СДК» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Камышинский опытный завод» от 20 марта 2020 г. № 647 и № 2342/1, приказываю:

• 1.  Внести изменения в описание типа на Комплексы СДК, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 67605-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу СДК 02.00.00.000 МПСИ «ГСИ. Комплексы СДК. Методика поверки», утверждённому ЗАО КИП «МЦЭ» 20 февраля 2020 г.

• 3.  Переоформить свидетельство об утверждении типа № 66146 «Комплексы СДК», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 67605-17, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                                                 ч

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ

Сертификат: 00E1036E1B07E0FB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» августа 2020 г. № 1320

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Комплексы СДК

Комплексы СДК (далее - СДК) предназначены для автоматизированных измерений объема и/или массы отпускаемой дозы нефтепродуктов и других технических жидкостей (далее - жидкость) в автоцистерны, железнодорожные цистерны или другие емкости, а также управления процессом налива и слива при проведении учетно-расчетных операций.

Принцип работы СДК основан на прямом методе динамических измерений объема или массы жидкости в потоке.

В состав СДК входят:

- измерительный модуль;

- модуль управления наливом;

- насосный модуль;

- устройства доступа на цистерну;

- устройства налива;

- устройства слива;

- автоматизированное рабочее место (АРМ) налива и слива;

- пульт управления;

- вспомогательное оборудование.

Общий вид и состав СДК представлен на рисунке 1.

Измерительный модуль (ИМ) производит измерение объема и/или массы отпускаемой дозы жидкости с помощью средств измерений утвержденного типа (далее - СИ). Перечень СИ, которыми может комплектоваться измерительный модуль:

- счетчик жидкости СЖ (СЖ-ППВ), регистрационный № 59916-15;

- счетчик жидкости роторный «ЭМИС-ДИО 230», регистрационный № 38302-08;

- расходомер массовый Promass (первичный преобразователь - Promass F, электронный преобразователь 83), регистрационный № 15201-11;

- расходомер массовый Promass (первичный преобразователь - Promass F, электронный преобразователь - Promass 300), регистрационный № 68358-17;

- счетчик-расходомер массовый кориолисовый ROTAMASS (модели RSCS 34 RCCT 34, RSCS 36 RCCT 36, RCCS 38 RCCT 38, RCCS 39 RCCT 39), регистрационный № 27054-14;

- счетчик-расходомер массовый Micro Motion (первичный преобразователь - модель F или CMF, электронный преобразователь - модель 2700), регистрационный № 45115-16 или № 71393-18;

• - расходомер-счетчик массовый OPTIMASS x400 (первичный преобразователь - серия OPTIMASS-6000, преобразователь сигналов- MFC 400), регистрационный № 53804-13;

• - счетчик-расходомер массовый «ЭМИС-МАСС 260», регистрационный № 42953-15;

• - счетчик-расходомер массовый ЭЛМЕТРО-Фломак, регистрационный № 47266-16;

• - счетчик-расходомер массовый МИР (модификация P), регистрационный № 68584-17;

• - счетчик-расходомер массовый Штрай-Масс, регистрационный № 70629-18.

Связь и управление СИ осуществляется по импульсному сигналу (счетчик жидкости СЖ (СЖ-ППВ)) и/или цифровому интерфейсу. Измерительный модуль состоит из СИ и технологического оборудования, смонтированных на раме. Общий вид и состав измерительного модуля представлен на рисунках 2 и 3.

Модуль управления наливом служит для управления функциональными блоками СДК. Основным элементом модуля управления является контроллер управления. СДК, выпускаются со следующими контроллерами управления:

- устройство приема и обработки сигналов «Топаз-273Е»;

- контроллер программируемый SIMATIC (S7-300; S7-1200; S7-1500);

- контроллер ОВЕН (ПЛК210; СПК1хх; ПЛК110 [М02]; ПЛК160 [М02]);

- контроллер Emerson (Delta V; ROC800; DL8000);

- контроллер БРИГ-015-К001;

- контроллер FASTWEL I/O;

- контроллер B&R X20;

- контроллер WAGO (WAGO-I/O-SYSTEM 750; WAGO-I/O-SYSTEM 753; PFC100; PFC200);

- контроллер программируемый логический REGUL (R600/R500; R400/R200);

- контроллер Allen-Bradley (Micro800 Control Systems; MicroLogix Control Systems; CompactLogix Control Systems; SLC 500 Controllers);

- контроллер PHOENIX CONTACT (Axioline F; Axioline P; Inline; Axiocontrol);

- контроллер Omron (CJ2; CP2E; CP1L; CP1E; CJ2H; CP1H).

Данные контроллеры функционируют в соответствии с заложенными в них алгоритмами

- резидентное программное обеспечение. Модуль управления обеспечивает:

- управление, контроль работы и защиту технологического оборудования системы налива;

- учет количества отгруженного продукта;

- аварийное закрытие запорной арматуры и отключение насоса при возникновении аварийных ситуаций.

Насосный модуль обеспечивает подачу жидкости в измерительный модуль.

АРМ представляет собой персональный компьютер с установленным на него программным обеспечением. Пульт управления или АРМ обеспечивает:

- управление режимом выдачи;

- отображение информации о заданной и отпущенной дозе, а также о параметрах измеряемой среды;

- сбор и обработку измерительной информации;

- накопление суммарных данных об измеренном количестве жидкости;

- передачу результатов измерений.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, СИ, входящее в состав комплекса, пломбируется в соответствии с эксплуатационной документацией на него. Схемы пломбировки комплекса от несанкционированного доступа представлены на рисунках 4-5.

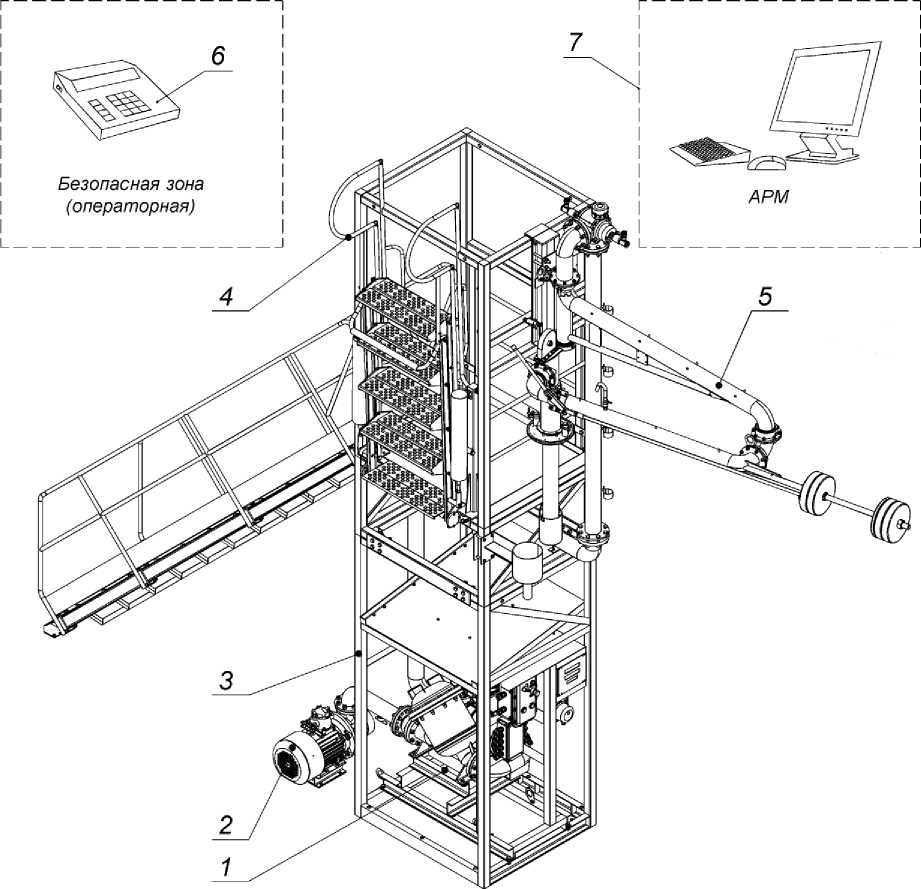

• 1 - Модуль измерительный (пост налива)

• 2 - Электронасос

• 3 - Площадка обслуживания

• 4 - Мостик переходной

• 5 - Устройство налива в автомобильные цистерны

• 6 - Пульт управления

7-АРМ

Рисунок 1 - Общий вид и состав СДК

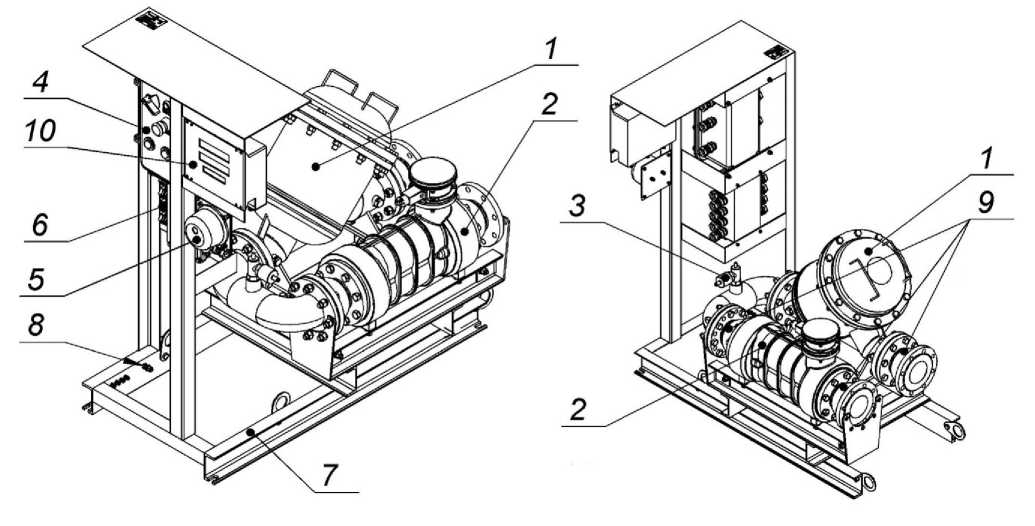

• 1 - Фильтр жидкости;

• 2 - Счетчик жидкости;

• 3 - Предохранительный клапан;

• 4 - Пульт управления;

• 5 - Устройство заземления автоцистерн;

• 6 - Клемная коробка;

• 7 - Рама;

• 8 - Болт заземления;

• 9 - Компенсатор резиновый;

• 10 - Устройство отсчетное (табло).

Рисунок 2 - Измерительный модуль (исполнение со счетчиком жидкости)

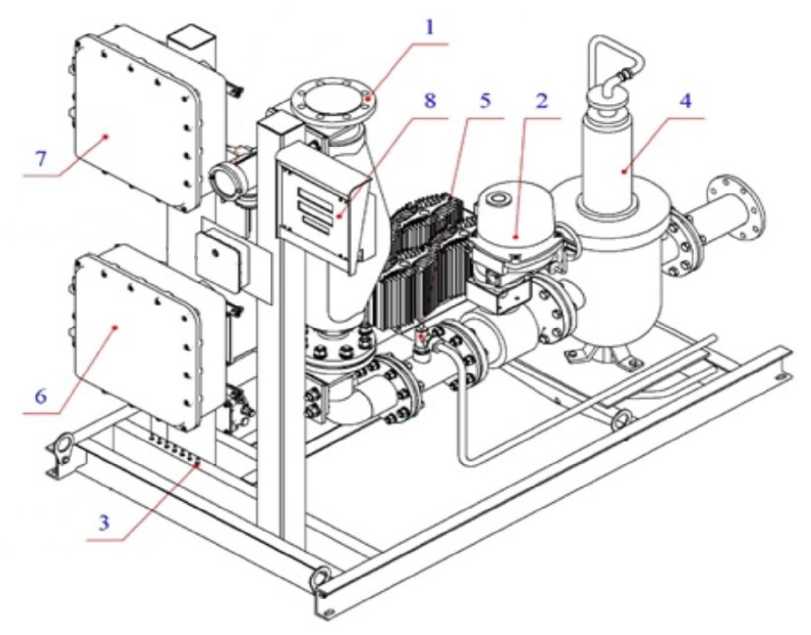

• 1 - Счетчик-расходомер массовый;

• 2 - Кран шаровой с электроприводом;

• 3 - Болт заземления М6;

• 4 - Фильтр газоотделитель;

• 5 - Клапан предохранительный;

• 6 - Модуль управления;

• 7 - Силовой блок;

• 8 - Устройство отсчетное (табло).

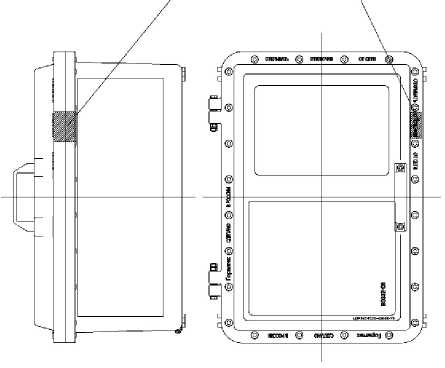

  Место нанесения



  Рисунок 5 - Место нанесения пломбы

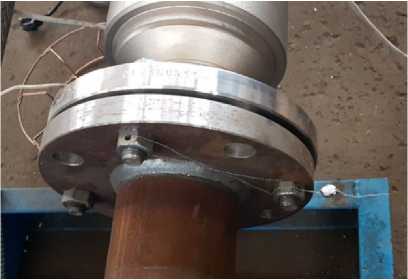

  Рисунок 4 - Пломба поверителя, препятствующая демонтажу СИ

Рисунок 3 - Измерительный модуль (исполнение со счетчиком-расходомером массовым) эксплуатирующей организацией или изготовителем на модуль управления наливом

СДК имеют резидентное программное обеспечение (РПО, устанавливается в контроллер управления СДК при изготовлении), данное ПО в процессе эксплуатации СДК не может быть модифицировано, загружено или прочитано через какой-либо интерфейс, идентификационные данные приведены в таблицах 1 - 12. Внешнее программное обеспечение (ВПО) устанавливается на автоматизированное рабочее место оператора (АРМ), данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий, идентификационные данные приведены в таблице 13.

Нормирование метрологических характеристик СДК проведено с учетом влияния ПО.

Уровень защиты резидентного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Уровень защиты внешнего программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные РПО для СДК с устройством приема и обработки сигналов «Топаз-273Е»

Таблица 2 - Идентификационные данные РПО для СДК с контроллером программируемым SIMATIC (S7-300; S7-1200; S7-1500)

Таблица 3 - Идентификационные данные РПО для СДК с контроллером ОВЕН (ПЛК210; СПК1хх; ПЛК110 [М02]; ПЛК160 [М02])

Таблица 4 - Идентификационные данные РПО для СДК с контроллером Emerson (Delta V; ROC800; DL8000)

Таблица 5 - Идентификационные данные РПО для СДК с контроллером БРИГ-015-К001

Таблица 6 - Идентификационные данные РПО для СДК с контроллером FASTWEL I/O

Таблица 7 - Идентификационные данные РПО для СДК с контроллером B&R X20

Таблица 8 - Идентификационные данные РПО для СДК с контроллером WAGO (WAGO-I/O-SYSTEM 750; WAGO-I/O-SYSTEM 753; PFC100; PFC200)

Таблица 9 - Идентификационные данные РПО для СДК с контроллером, программируемым логическим REGUL (R600/R500; R400/R200)

Таблица 10 - Идентификационные данные РПО для СДК с контроллером Allen-Bradley

(Micro800 Control Systems; MicroLogix Control Systems; CompactLogix Control Systems; SLC 500 Controllers)

Таблица 11 - Идентификационные данные РПО для СДК с контроллером PHOENIX CONTACT (Axioline F; Axioline P; Inline; Axiocontrol)

Таблица 12 - Идентификационные данные РПО для СДК с контроллером Omron (CJ2; CP2E; CP1L; CP1E; CJ2H; CP1H)

Таблица 13 - Идентификационные данные ВПО

Основные метрологические и технические характеристики приведены в таблицах 14 и 15.

Таблица 14 - Метрологические характеристики

Таблица 15 - Основные технические характеристики

наносится на маркировочные таблички СДК ударно-точечным методом и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 16 - Комплектность средства измерений

осуществляется в соответствии с документом СДК 02.00.00.000 МПСИ «ГСИ. Комплексы СДК. Методика поверки», утвержденным ЗАО КИП «МЦЭ» 20.02.2020 г.

Основные средства поверки:

- вторичный эталон единицы объема жидкости в соответствии с частью 2 приказа Росстандарта от 07.02.2018 г. № 256 (установка поверочная средств измерений объема и массы УПМ 2000, рег. № 45711-10);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта.

изложены в эксплуатационной документации.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости

Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

ГОСТ 28955-91 «Устройства для налива нефтепродуктов в автомобильные цистерны» ТУ 3689-009-53581965-2016 (Изменение №1) Комплексы типа СДК. Технические условия
