МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО       ___

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 ноября 2017 г.                                           №  2661

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 43658/1 «Термометры цифровые Testo-174T» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Тэсто Рус» от 29 сентября 2017 г. № ИСХ-ЗС-2017-100 и № ТП-101 приказываю:

• 1. Внести изменения в описание типа на термометры цифровые Testo-174Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 47603-11, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП РТ 1534-2011 «ГСИ. Термометры цифровые Testo-174T. Методика поверки» с изменением № 1 и распространить действие документа на средства измерения, изготовленные после издания приказа о переоформлении свидетельства № 43658/1, в связи с внесением изменений в методику поверки.

• 2. Переоформить свидетельство об утверждении типа № 43658/1 «Термометры цифровые Testo-174T», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 47603-11, в связи с внесением изменений в документ на методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

--

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЕЗЕДГНИЯ О СЕРТИФИКАТЕ '.)П

Сертификат: 00E1036ECDC011E780DAE0071B1B53OM1 Кому выдан: Голубев Сергей Сергеевич Действителен: С 20.11.2017 до 20.11.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «29» ноября 2017 г. №2661

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры цифровые Testo-174T

Термометры цифровые Testo-174Т, изготовленные «Testo AG» (Германия), предназначены для непрерывных измерений температуры воздуха, а также для хранения результатов показаний серий измерений.

Принцип действия термометров цифровых Testo-174Т основан на измерении электрических сигналов, поступающих в электронный блок от первичных преобразователей, пропорциональных измеряемым величинам. Результаты измерений в цифровом виде отображаются на жидкокристаллическом дисплее, а также хранятся в памяти термометра.

Конструктивно термометры цифровые Testo-174Т выполнены в виде компактного моноблока со встроенными первичными преобразователями. Питание осуществляется от двух литиевых элементов CR 2032.

Термометры цифровые Testo-174Т предназначены для измерений и хранения результатов измерений температуры воздуха.

Также имеется возможность передачи результатов измерений на ПК через USB-интерфейс с помощью дополнительного устройства.

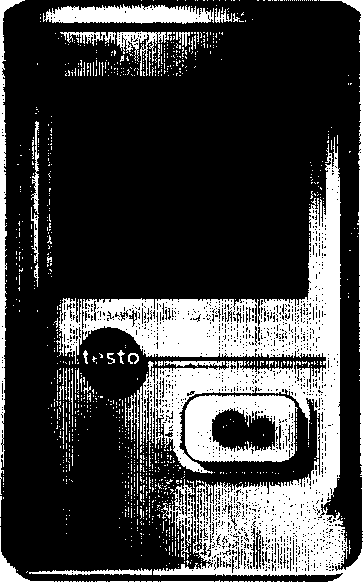

Общий вид термометров цифровых Testo-174Т приведен на рис. 1.

Рисунок 1 - Общий вид термометров цифровых Testo-174Т

Программное обеспечение термометров цифровых Testo-174Т разделяется на две части:

• 1 Метрологически значимая часть, состоящая из внутреннего программного обеспечения термометров цифровых Testo-174T.

• 2 Метрологически незначимая часть, состоящая из программного обеспечения, используемого для более наглядного отображения полученной в результате измерений информации, на экране ПК, а также для ведения долгосрочного архива и визуализации данных.

Термометры цифровые Testo-174T оснащены специально разработанным внутренним программным обеспечением, встроенным в микропроцессор на стадии производства. Микропроцессор представляет собой единую конструкцию, состоящую из одного блока обработки сигнала. Блок подает питающее напряжение на первичный преобразователь и считывает сигнал. В дальнейшем производится оцифровка и обработка сигнала микросхемами процессора с преобразованием в единицы температуры.

Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «testo». В случае попытки вскрытия корпуса нарушится целостность наклейки.

Защита внутреннего программного обеспечения при производстве, осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства термометров цифровых Testo-174T. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Все стандартные характеристики термометров цифровых Testo-174Т запрограммированы в процессе изготовления и не могут быть изменены, внесение изменений в данную часть программного обеспечения невозможно.

Конструкция термометров цифровых Testo-174Т не предполагает возможности считывания или изменения метрологически значимого программного обеспечения, а также каких-либо данных о нем. При включении термометров цифровых Testo-174Т, или при вскрытии корпуса невозможно получить информацию о версии программного обеспечения, его наименовании или цифровом идентификаторе. При выходе из строя термометра цифрового Testo-174Т или какой-либо его части - термометр подлежит полной замене.

Таблица 2 - Идентификационные данные программного обеспечения

Значимой частью номера версии ПО является первая цифра. Цифры в номере после точки означают модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации типографским способом и на корпус термометров цифровых Testo-174T в виде голографической наклейки.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП РТ 1534-2011 с Изменением №1 «ГСИ. Термометры цифровые Testo-174T, утвержденному ФБУ «Ростест-Москва» 29 сентября 2017 года.

Основные средства поверки:

• - измеритель температуры многоканальный прецизионный МИТ 8, регистрационный номер в Федеральном информационном фонде 19736-11;

• - термометр сопротивления платиновый образцовый ПТС-10М, регистрационный номер в Федеральном информационном фонде 11804-99, 2 разряд по ГОСТ 8.558-2009;

• - камера климатическая «WEISS WK 340/70», диапазон воспроизведения температуры от -70 до +180 °C, нестабильность ±0,5 °C, диапазон воспроизведения относительной влажности от 10 до 95 %, нестабильность ±(1-3) % ОВ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерений температуры

Техническая документация изготовителя Testo SE &Со. KGaA

Testo SE &Со. KGaA, Германия

Адрес: 79853, Deutschland, Lenzkirch, Testo-Strassel

Телефон: +49 7653 681-0, +49 7653 681-100

E-mail: info@testo.de, web: www.testo.de,www.testo.com

Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»), Россия

ИНН 7725553742

Адрес: 115054, г. Москва, Большой Строчевский переулок, д. 23В, стр.1

Телефон +7 (495) 221-62-13, факс +7 (495) 221-62-16

E-mail: info@testo.ru, web: www.testo.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г.Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс +7 (499) 124-99-96

E-mail: info@rostest.ru, web: www.rostest.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310639, выдан 16.04.2015 г.
