МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 июня 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

и торговли Российской Федерации от 28 авгуота 2020 г. № 2906к

• 4. Контроль за испол! ени^ДЕД^^

Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: O29D109B0O0BAE27A64C995DDB0602O3A9 Кому выдан; Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1363

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «6» июня 2022 г. № 1363

Лист № 1 Регистрационный № 36668-08 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры емкостные Liquicap

Уровнемеры емкостные Liquicap (далее - уровнемеры) предназначены для непрерывного измерения уровня, измерений предельных уровней проводящих и непроводящих жидкостей, а также уровня границы раздела жидких сред.

Уровнемер состоит из зонда и первичного измерительного преобразователя, он может иметь компактное или раздельное исполнение, а также иметь дополнительный преобразователь или переключатель.

Принцип измерений уровня основан на изменении емкости конденсатора при изменении уровня заполнения резервуара. Зонд уровнемера и стенка резервуара образуют электрический конденсатор. При заполнении резервуара рабочей средой емкость цепи, состоящей из стенок резервуара и зонда, изменяется. Зонд может иметь исполнение с заземляющей трубкой, в этом случае электрический конденсатор образуется между зондом и заземляющей трубкой.

Сигнал от зонда поступает на измерительный преобразователь FEI, который в зависимости от требований применения, на выходе формирует различные виды сигналов: токовый, частотно-импульсный, HART, Profibus-PA, Foundation Fieldbus.

Зонд может иметь тросовое, стержневое исполнение. Монтаж зонда на резервуаре -резьбовой, фланцевый, TRI-Clamp, гигиенические присоединения.

В зависимости от конструктивного исполнения зонда и измерительного преобразователя выпускаются различные модели уровнемеров Liquicap.

Настройка и управление уровнемером осуществляется с дисплея на месте монтажа или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала в персональный компьютер, контроллер, устройство индикации, регистрации или может быть считана с дисплея прибора. С уровнемерами с частотно-импульсным выходным сигналом дополнительно могут использоваться электронными преобразователи Silometer FMXxxx, Silometer FMCxxx, Prolevel FMCxxx, отличающиеся по конструктивному исполнению и наличию взрывозащищенного исполнения.

Уровнемеры могут применяться для индикации объема жидкостей в резервуарах.

Уровнемеры могут иметь взрывозащищенное (Ex ia IIB/ПС Т3...Т6, Ex d(ia) IIB T3...T6) исполнение.

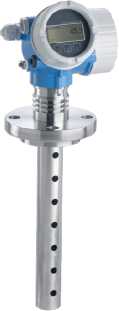

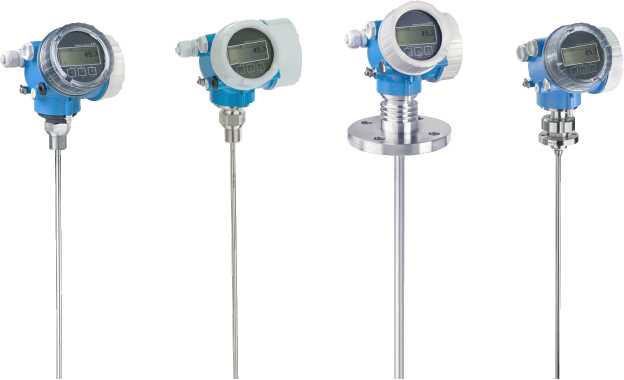

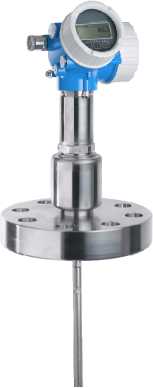

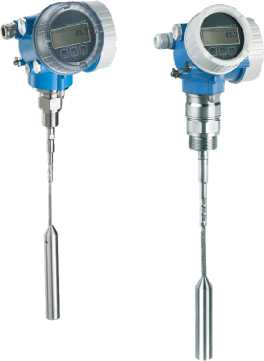

Общий вид уровнемеров приведен на рисунке 1.

Liquicap M FMI51

Рисунок 1 - Общий вид уровнемеров Liquicap

V

Для применения уровнемера в учетно-расчетных операциях конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа.

Схема пломбирования приведена на рисунке 2.

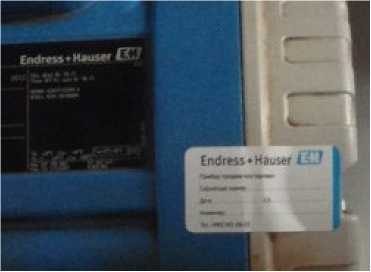

Рисунок 2 - Пломбирование корпуса уровнемера

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается:

• - 01 для уровнемеров Liquicap FMI51 и Liquicap FMI52;

• - 02 для уровнемеров Liquicap FMI21.

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Конструкция приборов не позволяет проникнуть к месту регулирования внутренних настроек уровнемера без специального кода доступа через меню «Safety setting».

Кроме того предусмотрена блокировка клавиатуры одновременным нажатием клавиш с помощью которой блокируется доступ ко всем операциям в меню прибора.

При использовании любого варианта защиты от несанкционированного доступа к настройкам на дисплее прибора появляется значок (ОЙ1.

Идентификационные данные программного обеспечения уровнемера представлены в таблицах 1-2.

Таблица 1 - Идентификационные данные ПО уровнемеров емкостных Liquicap T FMI21.

Таблица 2 - Идентификационные данные ПО уровнемеров емкостных Liquicap M FMI51, Liquicap M FMI52.

В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров емкостных Liquicap защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «Высокий».

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики уровнемеров емкостных Liquicap

Таблица 4 - Основные технические характеристики уровнемеров емкостных Liquicap

наносится на корпус уровнемера заводским способом и на титульные листы эксплуатационной документации типографским способом.

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний

Техническая документация фирмы-изготовителя

Фирма Endress+Hauser SE+Co.KG, Германия Адрес: Hauptstrasse 1, 79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

E-mail: info.pcm@endress.com

Производственные площадки:

Endress+Hauser SE+Co.KG, Германия Адрес: Hauptstrasse 1, 79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

Endress+Hauser (Suzhou) Automation Instrumentation Co. Ltd., Китай

Адрес: 491 Su-Hong-Zhong-Lu, China - Singapore Industrial Park, Suzhou, Jiangsu Province, China

Тел.: +86 512 6258 9638, факс: +86 512 6275 1053

Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия

Адрес: M-192, Waluj MIDC, Aurangabad Maharashtra 431 136, India

Тел.: +91 240 256 3800

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1363

Лист № 1 Регистрационный № 17670-13 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры ультразвуковые Prosonic M, Prosonic S

Уровнемеры ультразвуковые Prosonic M, Prosonic S (далее уровнемеры) предназначены для непрерывного измерения уровня жидкостей, пульп и сыпучих продуктов.

В зависимости от конструктивного исполнения датчика и электронного преобразователя выпускаются различные модели уровнемеров.

Уровнемеры ультразвуковые Prosonic S состоят из первичного (FDUxx) и электронного (FMU9x) преобразователей в раздельном исполнении. Первичный преобразователь монтируется над поверхностью измеряемой среды. Электронные преобразователи в зависимости от исполнения рассчитаны для подключения одного или нескольких датчиков и формирования выходных сигналов. Электронные преобразователи могут иметь вход для подключения внешнего датчика температуры.

Уровнемеры ультразвуковые Prosonic M состоят из первичного и электронного преобразователей в компактном исполнении. Уровнемер монтируется над поверхностью измеряемой среды. Настройка уровнемера осуществляется на месте монтажа.

Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) в контроллер, персональный компьютер, выносное устройство индикации и регистрации и/или может быть считана с дисплея уровнемера. Кроме того, уровнемеры ультразвуковые Prosonic M могут настраиваться через цифровой интерфейс.

Принцип измерений основан на определении времени прохождения ультразвукового сигнала от первичного преобразователя (датчика) уровнемера к поверхности измеряемой среды и обратно. С учетом значения скорости распространения ультразвукового сигнала и данных настройки уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает значение уровня.

Уровнемеры ультразвуковые Prosonic M, Prosonic S также предназначены для непрерывного измерения расхода жидкостей в открытых каналах различного профиля и в безнапорных трубопроводах по методикам измерений МИ 2406-97 и МИ 2220-13.

Уровнемеры ультразвуковые Prosonic S, укомплектованные двумя или более первичными преобразователями, также предназначены для непрерывного измерения суммы, разности и/или среднего арифметического значений двух или более уровней.

Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.

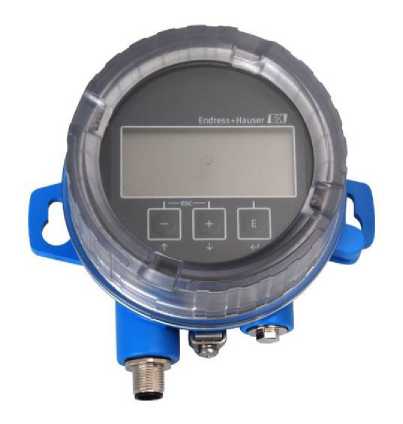

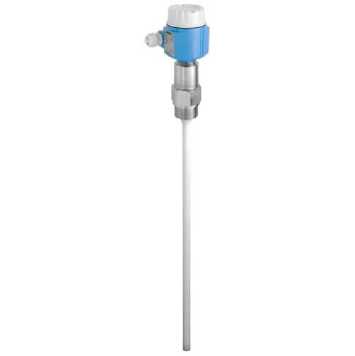

Внешний вид уровнемеров приведен на рисунке 1.

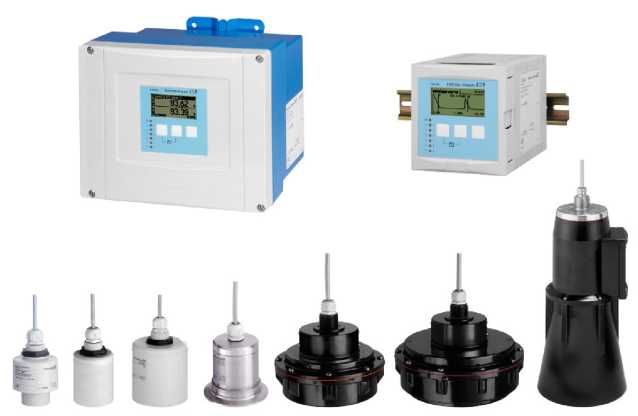

Уровнемеры Prosonic S FDU9x

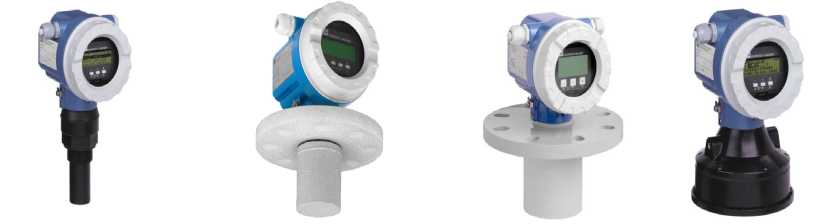

Уровнемеры Prosonic M FMU4x

Рисунок 1 - Внешний вид уровнемеров

Конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек уровнемера без специального кода доступа через меню.

Кроме того, предусмотрена блокировка клавиатуры одновременным нажатием определенной комбинации клавиш, с помощью которой блокируется доступ ко всем операциям в меню прибора.

В уровнемерах конструктивно предусмотрено наличие переключателя «SWITCH», расположенного внутри корпуса (рисунок 2), который может иметь два состояния: «Off» («Выключен») или «On» («Включен»).

Для применения уровнемера в учетно-расчетных операциях переключатель «SWITCH» может быть заклеен маркой поверителя, также конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа (рисунок 3).

При использовании любого варианта защиты от несанкционированного доступа к настройкам на дисплее прибора появляется значок (О?ч).

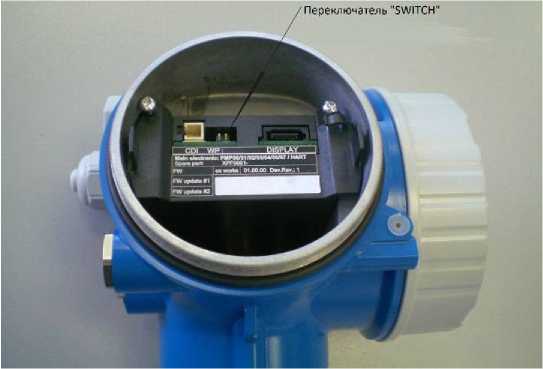

Рисунок 2 - Переключатель «SWITCH»

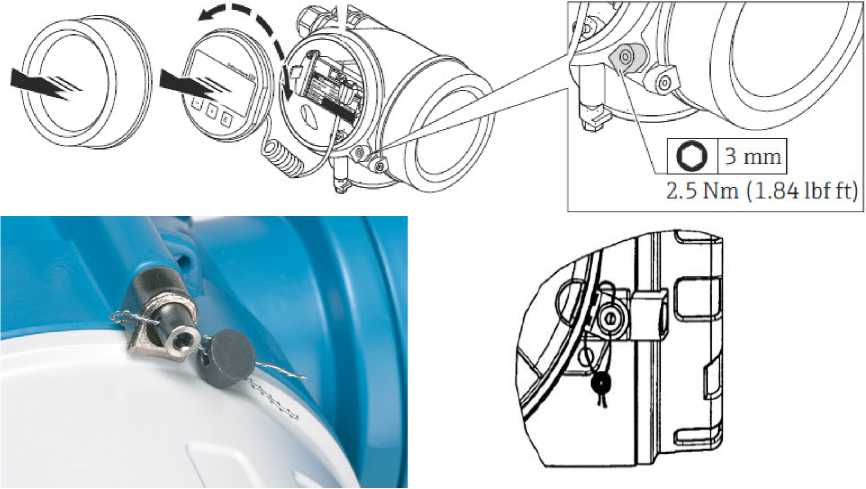

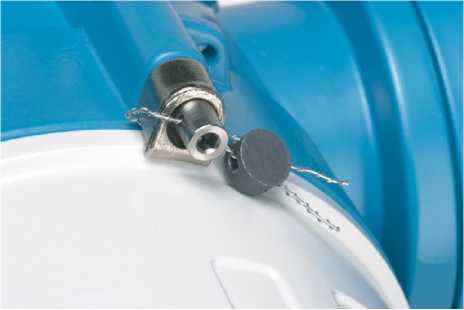

Рисунок 3

- Схема пломбирования корпуса уровнемера

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Идентификационные данные программного обеспечения системы представлены в таблицах 1-5.

Таблица 1 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic M FMU4x для исполнений с Profibus-PA

Таблица 2 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic M FMU4x для 2-проводных и 4-проводных исполнений с HART

Таблица 3 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic S FDUxx с электронным преобразователем FMU90 для исполнений с Profibus-DP

Таблица 4 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic S FDUxx с электронным преобразователем FMU90 для исполнений с HART

Таблица 5 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic S FDUxx с электронным преобразователем FMU95

В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров ультразвуковых Prosonic M, Prosonic S защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «высокий».

Метрологические и технические характеристики уровнемеров приведены в таблицах 6-8.

Таблица б - Метрологические и технические характеристики уровнемеров ультразвуковых Prosonic М

Таблица 8 - Метрологические и технические характеристики уровнемеров ультразвуковых Prosonic S (электронный преобразователь FMU9x)

наносится на корпус уровнемера заводским способом и на титульные листы эксплуатационной документации типографским способом.

Таблица 9 - Комплектность средства измерений

Продолжение таблицы 9

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний

Техническая документация фирмы-изготовителя

Фирма Endress+Hauser SE+Co.KG, Германия

Адрес: Hauptstrasse 1, 79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

E-mail: info.pcm@endress.com

Производственные площадки:

Endress+Hauser SE+Co.KG, Германия

Адрес: Hauptstrasse 1, 79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

Endress+Hauser (Suzhou) Automation Instrumentation Co. Ltd., Китай

Адрес: 491 Su-Hong-Zhong-Lu, China - Singapore Industrial Park, Suzhou, Jiangsu Province, China

Тел.: +86 512 6258 9638, факс: +86 512 6275 1053

Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия

Адрес: M-192, Waluj MIDC, Aurangabad Maharashtra 431 136, India Тел.: +91 240 256 3800

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1363

Лист № 1 Регистрационный № 43650-10 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные давления и уровня Deltapilot

Преобразователи измерительные давления и уровня Deltapilot (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - давления любых жидкостей или паст в унифицированный аналоговый токовый или в цифровые сигналы. Кроме того, преобразователи, в зависимости от модели и модификации, могут использоваться для измерения связанных с давлением величин: уровня и плотности жидкости.

Преобразователи Deltapilot имеют однокамерное исполнение корпуса, выпускаются в двух исполнениях - М и S. Deitapilot M, в отличие от Deltapilot S, не имеет выходных сигналов Profibus PA и FOUNDATION Fieldbus.

Получение информации об измеренном значении возможно в виде индикации на ЖК дисплее, устанавливаемом по заказу на переносном пульте дистанционного управления (коммуникаторе) или на ПК.

Преобразователи Deltapilot состоят из электронного модуля, корпуса и чувствительного элемента, выполненного по запатентованной технологии «CONTITE» (condensation-free, watertight), исключающего проникновение влаги внутрь чувствительного элемента при возникновении конденсата. В зависимости от модели, преобразователь может иметь компактное (FMB50/70) или раздельное исполнение (погружного типа), причем чувствительный элемент может располагаться на конце жесткого стержня (FMB51) или гибкого троса (FMB52/53).

Измеряемое давление, подаваемое во входную камеру преобразователя, вызывает деформацию измерительной мембраны, что, в свою очередь, приводит к деформации тензорезисторов и разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал величиной от 4 до 20мА, частотно-модулированный (HART-протокол) или цифровой (Profibus PA и FOUNDATION Fieldbus). Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронная схема преобразователя производит необходимую компенсацию, уменьшая тем самым погрешность измерений. Оригинальная конструкция измерительной ячейки позволяет значительно увеличить устойчивость измерительных преобразователей к перегрузкам, превышающим номинальное значение давления до 20-ти раз. Мембрана изготовлена из химически-стойкого материала Hastelloy C. По дополнительному заказу могут быть поставлены мембраны с золотым покрытием и с добавлением родия или платины.

Преобразователи Deltapilot относятся к «интеллектуальным» преобразователям и имеют следующие функции:

- самодиагностика сенсора и электроники;

- дистанционная перенастройка диапазонов измерений, а также использование внутренних или внешних клавиш настройки;

- передача информации об измеряемом давлении на другие измерительные или управляющие системы или на ПК;

- представление результатов измерений в любых единицах измеряемых параметров.

Преобразователи могут изготавливаться в простом и взрывозащищённом исполнении Ex ia.

Преобразователи Deltapilot могут применяться в различных отраслях промышленности (в том числе в пищевой промышленности) в системах управления технологическими процессами, при учетно-расчетных операциях, а также в автономном режиме.

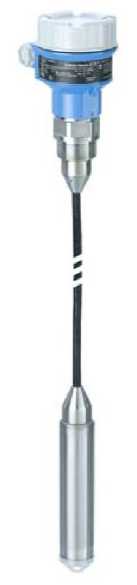

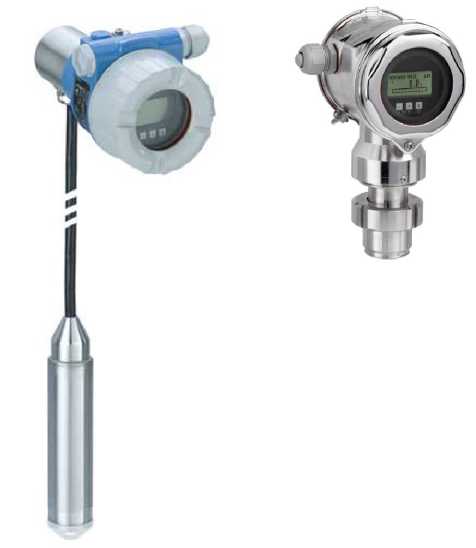

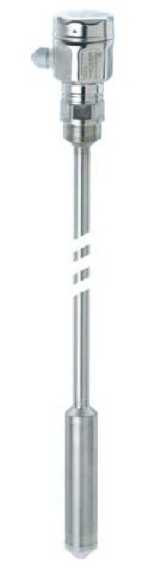

Рисунок 1 - Фотография общего вида средства измерений

Программное обеспечение преобразователей измерительных давления и уровня Deltapilot состоит из двух частей Firmware и Software. Firmware - метрологически значимая часть программного обеспечения. Software -метрологически не значимая часть программного обеспечения, определяющая различные протоколы цифровой коммуникации, а также совместимость с сервисными программами. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.

Номер версии программного обеспечения имеет структуру X.Y.Z, где:

Х - идентификационный номер firmware;

Y - идентификационный номер текущей версии software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики прибора.

Наименование программного обеспечения отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению).

В преобразователях измерительные давления и уровня Deltapilot конструктивно предусмотрено наличие переключателя ? (рисунок 2), расположенного внутри корпуса. Любое изменение настроек возможно только тогда,

когда                       переключатель                       имеет                       состояние

«Включен» («on»). Доступ к настройкам осуществляется через меню с помощью специального пароля. После внесения изменений в настройки переключатель переводят в состояние «Выключен» («off»).

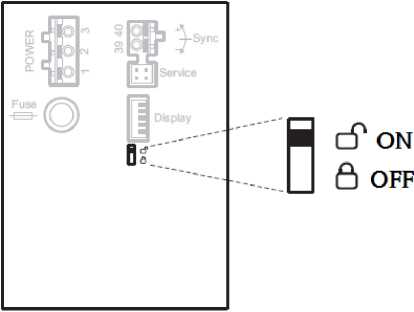

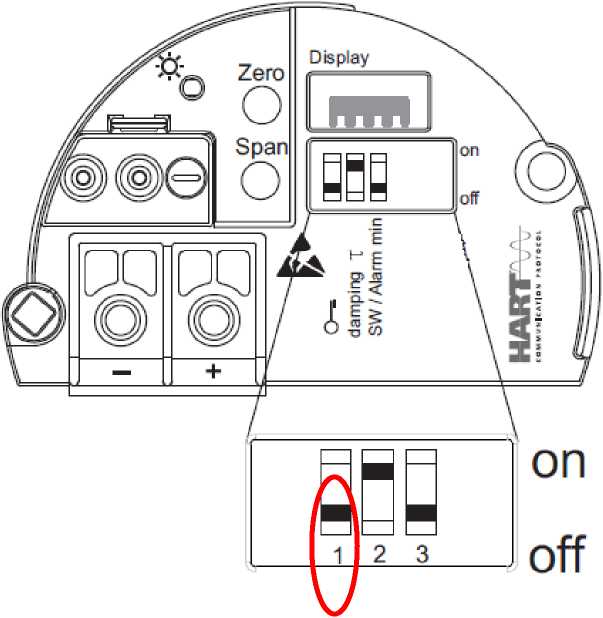

Рисунок 2 - Переключатель для защиты от несанкционированного доступа к настройкам преобразователей давления и уровня Deltapilot

Для применения преобразователя давления и уровня Deltapilot в учетно-расчетных операциях переключатель       заклеивается маркой поверителя, также конструктивно

предусмотрено пломбирование корпуса пломбами надзорного органа (рисунок 3).

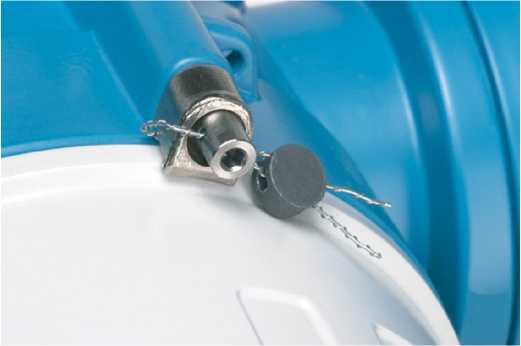

Рисунок 3 - Схема пломбирования корпуса преобразователя давления и уровня Deltapilot

Идентификационные данные программного обеспечения преобразователей давления и уровня Deltapilot приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

ПО имеет уровень защиты «Высокий» от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Основные метрологические характеристики приборов приведены в таблице 2

Таблица 2 - Основные метрологические и технические характеристики

Напряжение питания приборов: - от 10,5 до 45 В постоянного тока частотой от 50 до 60 Гц (блок питания сверхнизкого напряжения). Потребляемая мощность, В А, не более   1.

Средний срок службы, лет, не менее 15.

наносится на корпус прибора методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений Комплектность приборов представлена в таблице 3.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Публикация МЭК 60770 «Методы выражения характеристик измерительных преобразователей промышленного применения»

Техническая документация фирмы «Endress+Hauser GmbH+Co.KG», Германия

Фирма Endress+Hauser SE+Co.KG, Германия

Адрес: Hauptstrasse 1, 79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

E-mail: info.pcm@endress.com

Производственные площадки:

Endress+Hauser SE+Co.KG, Германия

Адрес: Hauptstrasse 1, 79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

Endress+Hauser (Suzhou) Automation Instrumentation Co., Ltd., Китай

Адрес: 491 Su-Hong-Zhong-Lu, China-Singapore Industrial Park, Suzhou, Jiangsu Province, China

Тел.: +86 512 6258 9638, факс: +86 512 6275 1053

Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия

Адрес: M-192, Waluj MIDC, Aurangabad Maharashtra 431 136, India

Тел.: +91 240 256 3800

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru; Web-сайт: www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «6» июня 2022 г. № 1363

Лист № 1 Регистрационный № 47249-16 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроимпульсные Levelflex FMP5*

Уровнемеры микроимпульсные Levelflex FMP5* (далее уровнемеры) предназначены для непрерывного измерения уровня различных продуктов: жидкостей (в т.ч. нефтепродуктов, сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов), вязких жидких масс, пульп, сыпучих продуктов, а также уровня границы раздела жидких сред.

Уровнемер состоит из зонда и измерительного преобразователя, он может иметь компактное или раздельное исполнение, а также иметь дополнительный преобразователь или переключатель.

Измерения могут проводиться в резервуарах, силосах, бункерах любой формы или измерительных колодцах (выносных камерах - для жидкостей).

Принцип измерений уровня основан на определении времени прохождения электромагнитного сигнала (принцип «Time of Flight»), принцип измерений межфазного уровня основан на принципе «Time of Flight» и/или на емкостном принципе измерений.

По принципу «Time of Flight» измеряется время прохождения электромагнитного сигнала от первичного преобразователя вдоль зонда уровнемера к поверхности и в слое измеряемой среды и обратно. Используя значения скорости распространения электромагнитного сигнала, уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и/или границы раздела жидких сред.

Емкостной принцип измерений основан на изменении комплексной электрической проводимости (активной и емкостной составляющих) при изменении уровня заполнения резервуара. Зонд уровнемера и стенка резервуара/измерительного колодца или стенка трубки коаксиального зонда уровнемера образуют электрический конденсатор. При заполнении резервуара рабочей средой электрические параметры конденсатора изменяются.

Исполнения уровнемеров различаются конструктивным исполнением зонда (рис. 1) и функциональными возможностями измерительных преобразователей. При необходимости уровнемер может поставляться в комплекте с выносной камерой (байпасом) для монтажа на резервуаре.

FMP50

FMP52 FMP53

FMP54

FMP51

FMP56 FMP57

Рисунок 1 - Внешний вид уровнемеров Levelflex FMP5*

В зависимости от заданных настроек уровнемер может осуществлять измерение в различных режимах:

• 1) в режиме измерений «по эхо-сигналу» для расчета значения уровней используется измеренная дистанция до поверхности продукта и/или границы раздела жидких сред и данные настройки уровнемера;

• 2) в режиме измерений «по концу зонда» (режим «End of Probe») для расчета значений уровней используются измеренная величина смещения отраженного сигнала от конца зонда уровнемера относительно значений физической длины зонда и данные настройки уровнемера;

• 3) в емкостном режиме измерений для расчета значений уровня используется измеренная величина электрической проводимости цепи и данные настройки уровнемера;

• 4) в режиме измерений «автоматический» для расчета значений уровней используются данные измерений методами «по эхо-сигналу», «по концу зонда» и «емкостной» с целью повышения достоверности измерений путем уточнения текущих параметров процесса и характеристик продукта.

В приборе реализована функция программного подавления ложных эхо-сигналов.

В состав первичного измерительного преобразователя включен функциональный блок расширенной самодиагностики, который непрерывно в процессе работы выполняет функции контроля исправности частей уровнемера (например, непрерывный контроль наличия отложений на зонде).

Результаты самодиагностики в виде числовых величин и сообщений для пользователя могут быть считаны с дисплея уровнемера и/или могут передаваться в виде выходного сигнала.

Информация о настройках и последних измеренных значениях прибора автоматически сохраняется в энергонезависимой памяти уровнемера ПЗУ (HistoROM), встроенной в корпус электронного преобразователя уровнемера. Настройки прибора можно также сохранить в энергонезависимой памяти, встроенной в дисплей уровнемера и при помощи данного дисплея перенести настройки на другие уровнемеры Levelflex FMP5*.

Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) в измерительный преобразователь, контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера. При необходимости вместо встроенного дисплея может быть использован выносной блок индикации и управления FHX50 (рис. 2).

Рисунок 2 - Внешний вид выносного блока индикации и управления FHX50

Уровнемеры могут иметь программируемый дискретный выходной сигнал, настраиваемый на предельное значение уровня или другого параметра (например, напряжения питания уровнемера, температуры в корпусе электронного преобразователя). Уровнемеры Levelflex FMP5* сертифицированы согласно требованиям стандарта IEC 61508 (ГОСТ Р МЭК 61508) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2 (1oo1) и SIL3 при однородном резервировании.

Уровнемеры применяются также для индикации объема жидкостей и сыпучих материалов в резервуарах.

Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях: Ex ia IIC T6...T1 Ga/Gb, Ex ic [ia Ga] IIC T6...T1 Gc, Ex ia IIC T6...T1 Ga, Ex d [ia Ga] IIC T6...T1 Gb, Ex nA [ic] IIC T6...T1 Gc, ExiaIICT1.T6, 1Exd(ia)nCT1...T6, 2Exem(ia)nCT1...T6.

Для обслуживания, настройки и диагностики уровнемеров с персонального компьютера могут использоваться сервисные программы FieldCare, DeviceCare, SIMATIC PDM, AMS Device Manager.

Для применения уровнемера в учетно-расчетных операциях конструктивно предусмотрена возможность использования специальных болтов для крышки, под которой находятся электронные компоненты и счетный механизм. Болты имеют в головке отверстия, через которые крепится пломба надзорного органа (рис. 3). Также на блоке электроники имеется переключатель «SWITCH» (рис. 4), который может быть заклеен специальной наклейкой для защиты от несанкционированного доступа к настройкам.

Рисунок 3 - Пломбирование корпуса уровнемера

Рисунок 4 - Переключатель «SWITCH» для защиты от несанкционированного доступа к настройкам

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (производится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Идентификационные данные программного обеспечения системы представлены в таблице 1.

Таблица 1 - идентификационные данные ПО

В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров Levelflex FMP5* защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «Высокий».

Метрологические и технические характеристики приведены в таблице 2.

Метрологические характеристики при проведении имитационной периодической поверки приведены в таблице 3.

*Диапазон измерений определяется типом зонда, измеряемой средой и особенностями места установки **Диапазон рабочих температур измеряемого продукта определяется материалами уплотнений

наносится на корпус уровнемера заводским способом и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 28725-90 Приборы для измерения уровня жидких и сыпучих материалов. Общие технические требования и методы испытаний

Техническая документация фирмы-изготовителя

Фирма Endress+Hauser SE+Co.KG, Германия

Адрес: Hauptstrasse 1, 79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

E-mail: info.pcm@endress.com

Производственные площадки:

Endress+Hauser SE+Co.KG, Германия

Адрес: Hauptstrasse 1, 79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

Endress+Hauser (Suzhou) Automation Instrumentation Co., Ltd., Китай

Адрес: 491 Su-Hong-Zhong-Lu, China-Singapore Industrial Park, Suzhou, Jiangsu Province, China

Тел.: +86 512 6258 9638, факс: +86 512 6275 1053

Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия

Адрес: M-192, Waluj MIDC, Aurangabad Maharashtra 431 136, India

Тел.: +91 240 256 3800

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств

измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
