МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

08 апреля 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(                            л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕР IИФНКА1 Е 'Д

Сертификат: 02A929BSOOOBAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 919

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 919

Лист № 1 Регистрационный № 70014-17 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления платиновые серий 2, 10K, Ex

Термопреобразователи сопротивления платиновые серий 2, 10K, Ex (далее -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, химически неагрессивных к материалу защитной арматуры.

Принцип действия ТС основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.

Термопреобразователи серий 2, 10K, Ex имеют следующие модели: 2xx, 2xxJ, 2xxBR, 21x, 26x, 20, 20M, 21wx, 21FEP, 21M, 211Bi (серия 2); 10K (серия 10К); Ex2xx, Ex21w, Ex211Bi, Ex21x (серия Ex), которые различаются между собой по конструктивному исполнению, а также по метрологическим и техническим характеристикам.

Термопреобразователи модели 2xx представляют собой ТС, состоящие из ЧЭ в защитном чехле из высококачественной стали и соединительной головки. ТС данной модели выпускаются в следующих модификациях: 200; 201; 211; 221; 221F, 221U, 221V, 200V, 212BR55, 212BR55U, 212BR55V, 200MU, 201MU, 211MU, 221MU, 221FMU, 221UMU, 221vMU, 200vMU, 212BR55MU, 201JMU, 211JMU, 221JMU, которые

различаются между собой способом крепления к объекту измерений и типом присоединения соединительной головки к защитному чехлу.

Термопреобразователи модели 2xxJ состоят из ЧЭ в защитном чехле из высококачественной стали и соединительной головки. Термопреобразователи данной модели выпускаются в следующих модификациях: 201J, 211J, 221J, которые различаются между собой способом присоединения к объекту измерений и типом присоединения соединительной головки к защитной трубке. Модификация 201J имеет клеммное соединение, 211J - прикручиваемое, а 221J - прикручиваемое соединение с защитной гильзой.

Термопреобразователи моделей 211Bi и 2xxBR состоят из ЧЭ, помещенного в защитный стальной чехол в виде завальцованной с одного конца металлической трубки, штуцера и соединительной головки или без нее (модель 211Bi). ТС модели 2xxBR выпускаются в следующих модификациях: 212BR24, 212BR24U, 212BR24V, 212BR30, 212BR30U, 212BR30V, 212BR40, 212BR40U, 212BR40V, которые различаются между собой типом присоединения соединительной головки к защитному чехлу. ТС модификаций 212BR24, 212BR30, 212BR40 имеют клеммное соединение, 212BR24U, 212BR30U, 212BR40U - прикручиваемое, а 212BR24V, 212BR30V, 212BR40V -прикручиваемое с защитной гильзой.

Термопреобразователи модели 21x представляют собой ТС кабельного типа с ЧЭ, помещенным в защитный чехол, с присоединительным кабелем в защитной оболочке. ТС данной модели выпускаются в следующих модификациях: 21A, 21Agk, 21Aro, 21BJ, которые различаются между собой способом присоединения кабеля, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

Термопреобразователи модели 26x представляют собой ТС кабельного типа с ЧЭ в защитном чехле с присоединительным кабелем в защитной оболочке. ТС данной модели выпускаются в следующих модификациях: 26G, 26GU, 26GB, которые различаются между собой способом присоединения к объекту измерений, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления. Монтаж ТС осуществляется с помощью штуцера.

Термопреобразователи модели 20 и 20M состоят из ЧЭ, помещенного в защитный металлический чехол в виде завальцованной с одной стороны трубки, и клеммной головки. Данные модели различаются между собой материалом защитного чехла.

Термопреобразователи модели 21wx состоят из ЧЭ, помещенного в металлический угловой чехол, и соединительных проводов в защитной оболочке. Термопреобразователи данной модели выпускаются в следующих модификациях: 21w.5; 21w.6; 21wm, которые различаются между собой способом присоединения к объекту измерений, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

Термопреобразователи моделей 21FEP, 21M состоят из ЧЭ, помещенного в корпус с соединительными удлинительными проводами в тефлоновой оболочке. Данные модели различаются между собой конструкцией корпуса ЧЭ и схемой соединения внутренних проводов с ЧЭ.

Термопреобразователи серии 10K представляют собой ТС кабельного типа и состоят из ЧЭ, находящегося внутри цилиндрического корпуса, и присоединенных проводов в тефлоновой оболочке.

ТС серии Ex могут представлять собой ЧЭ в защитной многослойной оболочке с присоединительными проводами в тефлоновой оболочке (модель Ex21x), ЧЭ в металлическом угловом чехле с соединительными проводами в защитной оболочке (модель Ex21w), ЧЭ в защитном металлическом чехле со штуцером и соединительной головкой (модель Ex2xx) или без нее (модель Ex211Bi).

Термопреобразователи серии Ex изготавливаются только во взрывозащищенных исполнениях WI (модель Ex21w), BI (модель Ex211Bi), BR или E-BUZ (модель Ex2xx), KF, K.. .F или E-KF-OV (модель Ex21x).

ТС модели Ex2xx выпускаются в следующих модификациях: Ex202, Ex212, Ex222, Ex223, ExE-BUZ201, ExE-BUZ221, ExE-BUZ221V, ExE-BUZ221U, ExE-BUZ221F, различающихся способом присоединения к объекту измерений и типом присоединения соединительной головки к защитной трубке, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

ТС модели Ex21x выпускаются в следующих модификациях: KF-Ex21A, KF-Ex21B, KF-Ex21C, KF-Ex21FEP, KEx21Af, KEx21Bf, KEx21Cf, KEx21FEPf, ExE-KF-OV21A, различающихся положением сенсора внутри корпуса, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.

ТС относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты вида 1Ex ia IIC «Т6.Т2» Gb X (для моделей Ex2xx, Ex21w, Ex211Bi, Ex21x модификаций KF-Ex21A, KF-Ex21B, KF-Ex21C, KF-Ex21FEP), Ex ia IIC Gb U или Ex ib IIC Gb U или Ex eb IIC U (для модели Ex21x модификаций KEx21Af, KEx21Bf, KEx21Cf, KEx21FEPf), 1Ex e IIC T6.T2 GbX или Ex tb IIIC T85°C.T230°C Db X (для моделей Ex2xx модификаций ExE-BUZ201,ExE-BUZ221,ExE-BUZ221V, ExE-BUZ221U, ExE-BUZ221F или для моделей Ex21x модификаций ExE-KF-OV21A).

Термопреобразователи серий 2, 10K, Ex изготавливаются с двух-, трех- или четырехпроводной схемой соединения внутренних проводов с ЧЭ.

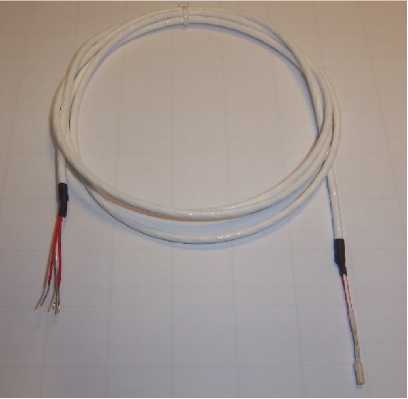

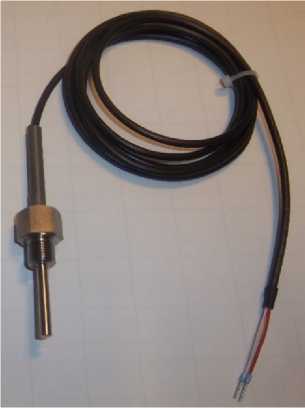

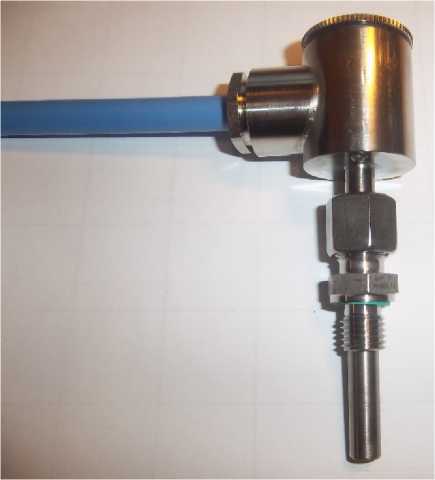

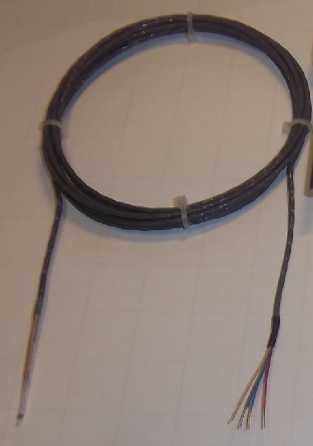

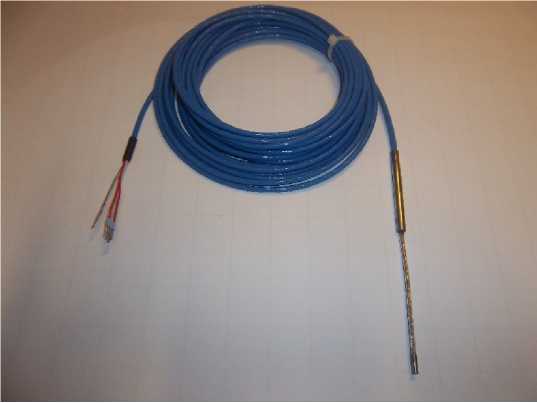

Фотографии общего вида термопреобразователей представлены на рисунках 1-17. Цветовая гамма корпуса термопреобразователей может быть изменена по решению Изготовителя в одностороннем порядке.

Пломбирование измерителей не предусмотрено. Заводской номер наносится на табличку термопреобразователей. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

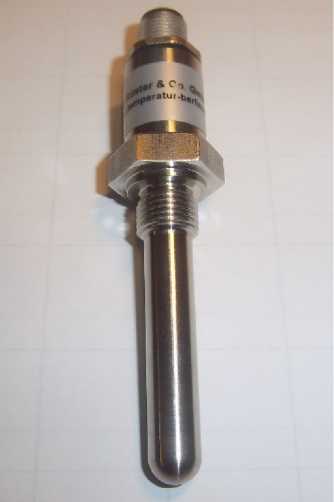

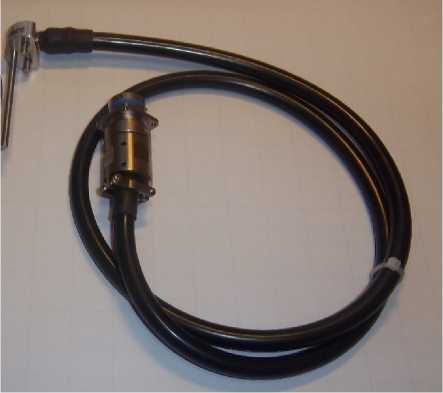

Рисунок 1 - Общий вид термопреобразователей сопротивления платиновых модели 2xx модификаций 221и 212BR55

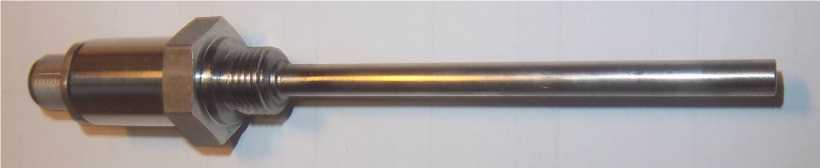

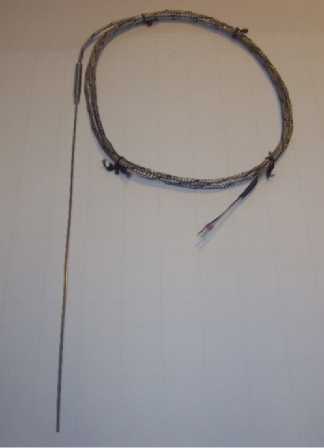

Рисунок 2 - Общий вид термопреобразователей сопротивления платиновых модели 2xxJ модификации 211J

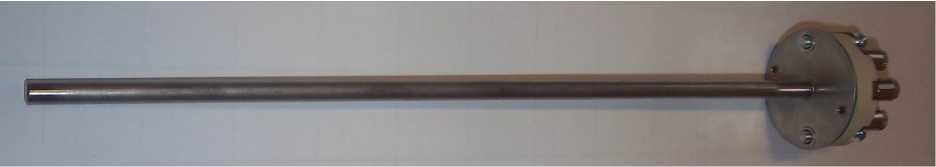

Рисунок 3 - Общий вид термопреобразователей сопротивления платиновых модели 211Bi

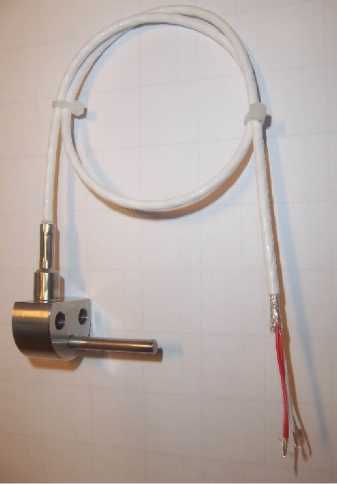

Рисунок 4 -Общий вид термопреобразователей сопротивления платиновых модели 2xxBR модификации 212BR30

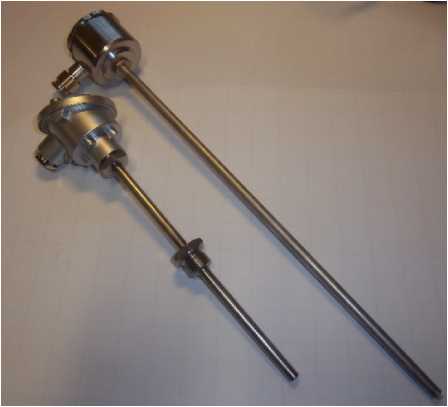

Рисунок 5 - Общий вид термопреобразователей сопротивления платиновых модели 21x модификации 21A

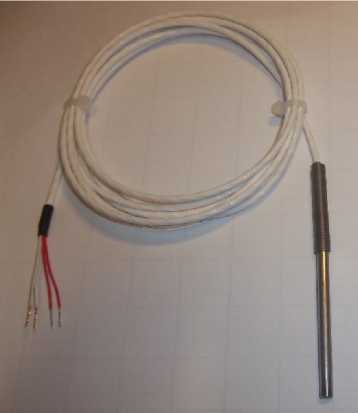

Рисунок 6 - Общий вид термопреобразователей сопротивления платиновых модели 26x модификации

26G

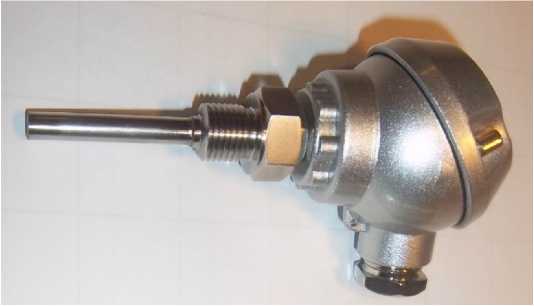

Рисунок 7 - Общий вид термопреобразователей сопротивления платиновых модели 20 (20M)

Рисунок 10 - Общий вид термопреобразователей сопротивления платиновых модели 21FEP

Рисунок 11 - Общий вид термопреобразователей сопротивления платиновых модели 21M

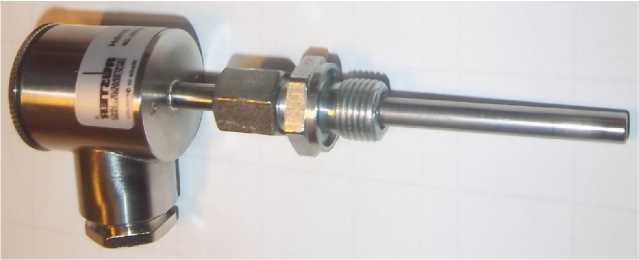

Рисунок 8 - Общий вид термопреобразователей сопротивления платиновых модели 21wx модификации 21w5

Рисунок 9 - Общий вид термопреобразователей сопротивления платиновых серии 10K

Рисунок 12 - Общий вид

термопреобразователей сопротивления платиновых модели Ex2xx модификации

Рисунок 13 - Общий вид термопреобразователей сопротивления платиновых модели Ex21w

Ex223

Рисунок 14 - Общий вид

термопреобразователей

Рисунок 15 - Общий вид термопреобразователей сопротивления платиновых модификации Ex21A

сопротивления платиновых модели Ex211Bi

Место нанесения заводского

номера

Пломбирование ТС не предусмотрено.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики термопреобразователей серии 2

Примечание:

⁽¹⁾ допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Таблица 4 - Основные технические характеристики ТС серий ЮК, Ех

Лист № 11 Всего листов 11 Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в разделе 6 Паспорта.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Стандарт предприятия фирмы-изготовителя «Paul Ruster & Co. GmbH», Германия

Фирма «Paul Ruster & Co. GmbH», Германия

Адрес: Dorfplatz 11, 14532 Stahnsdorf

Телефон: +49 3329 6124 80

Факс: +49 3329 6124 82

W eb-сайт: www.temperatur-berlin.de

E-mail: info@temperatur-berlin.de

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 919

Лист № 1 Регистрационный № 72850-18 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные переносные УПСЖ 5П

Установки поверочные переносные УПСЖ 5П предназначены для измерения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости.

Принцип работы установок поверочных переносных УПСЖ 5П основан на измерении объема жидкости в потоке и объемного расхода жидкости с помощью преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерения.

Конструктивно установки переносные поверочные УПСЖ 5П выполнены в транспортировочном пластмассовом корпусе. Внутри корпуса расположены основные функциональные узлы: преобразователь расхода, пульт дистанционного управления, измерительно-вычислительный блок, запорно-регулирующая арматура, оптосчитыватель (опционально).

Подключение установок поверочных переносных УПСЖ 5П к гидравлическому тракту, в котором расположено поверяемое средство измерений, производится с помощью гибких шлангов через быстроразъемные соединения. Жидкость протекает через поверяемое средство измерений, входной шланг, преобразователь расхода и сливается через выходной шланг с запорно-регулирующей арматурой в канализацию или накопительный бак.

Объем жидкости в потоке и объемный расход жидкости измеряются измерительновычислительным блоком на основе данных, полученных от преобразователя расхода.

Информацию с поверяемого средства измерения считывают визуально по показаниям его индикатора и вводят с клавиатуры пульта дистанционного управления или клавиатуры измерительно-вычислительного блока, либо получают автоматически с его электрического импульсного выхода, соединенного с измерительным каналом установки. С установкой поверочной переносной УПСЖ 5П совместимы импульсные выходы типа «сухой контакт», «открытый коллектор».

Контроль установленного объемного расхода жидкости и прошедшего объема жидкости в потоке осуществляется по показаниям индикатора пульта дистанционного управления или индикатора измерительно-вычислительного блока.

После проведения процедуры поверки в энергонезависимой памяти установки сохраняются результаты измерений.

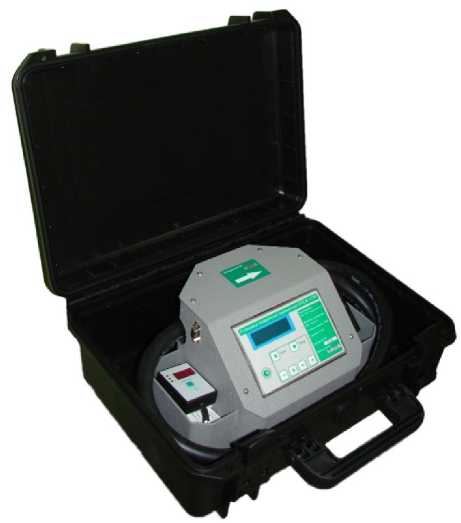

Общий вид установок поверочных переносных УПСЖ 5П приведен на рисунке 1.

Рисунок 1 - Общий вид установок поверочных переносных УПСЖ 5П

Пломбировка от несанкционированного доступа установок поверочных переносных УПСЖ 5П осуществляется нанесением знака поверки на наклейку, установленную на корпус измерительно-вычислительного блока и (или) давлением на свинцовые (пластмассовые) пломбы, установленные на проволоки, проведенные через специальные отверстия в корпусе измерительно-вычислительного блока. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок поверочных переносных УПСЖ 5П представлены на рисунке 2.

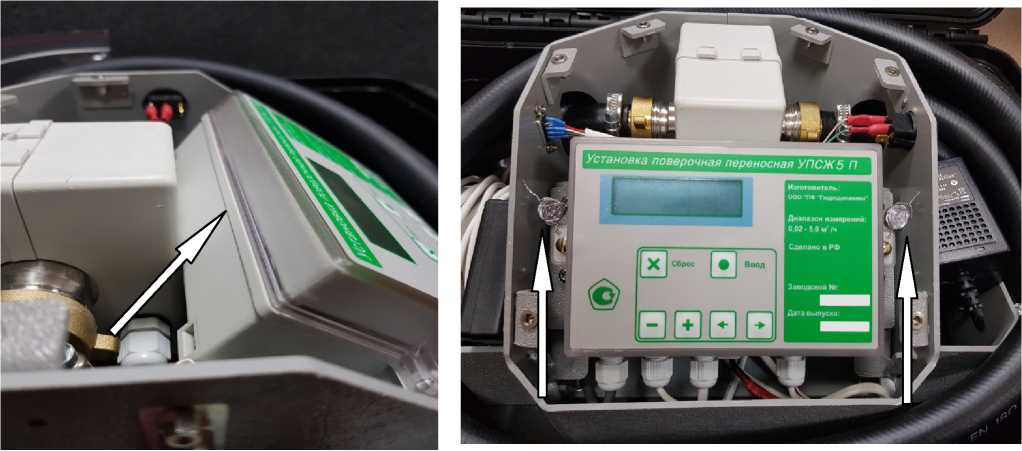

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок поверочных переносных УПСЖ 5П

Заводской номер установок поверочных переносных УПСЖ 5П наносится на маркировочную табличку, закрепленную на лицевой части измерительно-вычислительного блока перманентным маркером. Обозначение места нанесения знака утверждения типа и заводского номера представлено на рисунке 3.

Установка поверочная переносная УПСЖ5 П

Сделано в РФ

Заводской №:

Диапазон измерений: 0,02 - 5,0 и* /ч

Изготовитель: ООО "ПФ ~ Гидродинамика”

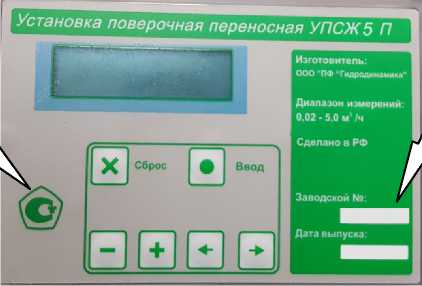

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение установок поверочных переносных УПСЖ 5П встроенное. Программное обеспечение установок поверочных переносных УПСЖ 5П предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации.

Программное обеспечение не влияет на метрологические характеристики установок поверочных переносных УПСЖ 5П.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и основные технические характеристики установок поверочных переносных УПСЖ 5П приведены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится методом лазерной печати или типографским способом на маркировочную табличку измерительно-вычислительного блока установки поверочной переносной УПСЖ 5П и на титульных листах по центру снизу руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность установок поверочных переносных УПСЖ 5П

приведены в разделе 4 «Использование установки» в эксплуатационном документе УПСЖ 5П.00.001 РЭ «Установка поверочная переносная УПСЖ 5П» Руководство по эксплуатации.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52.110-010-60647216-2018 «Установки поверочные переносные УПСЖ 5П. Технические условия».

Общество с ограниченной ответственностью «Производственная фирма «Гидродинамика» (ООО «ПФ «Гидродинамика»)

ИНН 4345281511

Адрес: 610014, г. Киров, ул. Пугачева, д. 3

Телефон / факс: +7 (8332) 25-55-16

Е-mail: info@gidrodinamika.com

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 919

Лист № 1 Регистрационный № 72953-18                                        Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная массового расхода (массы) воды поз. FT0574 цеха № 01 НПЗ ОАО «ТАИФ-НК»

Система измерительная массового расхода (массы) воды поз. FT0574 цеха № 01 НПЗ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерений массового расхода и массы воды.

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи комплекса измерительно-вычислительного CENTUM модели VP (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 21532-08) (далее - ИВК) входных сигналов, поступающих от первичных измерительных преобразователей (далее - ПИП) давления, перепада давления и температуры.

ИС представляет собой единичный экземпляр системы измерительной, спроектированной для конкретного объекта из компонентов отечественного и импортного изготовления. Монтаж и наладка ИС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией ИС и эксплуатационными документами ее компонентов.

В состав ИС входит одна измерительная линия, на которой установлены:

• - преобразователь многопараметрический 3051SMV (регистрационный номер 46317-10) (далее - 3051SMV);

• - термопреобразователь сопротивления ТПС (регистрационный номер 71718-18) (модификация ТПС 106Exd) (далее - ТПС 106Exd).

Измерительные сигналы ПИП передаются на модуль AAI141 ИВК через устройство ввода/вывода измерительное дистанционное I.S.1, IS pac (регистрационный номер 22560-04) (далее - модуль 9160). ПИП, модуль 9160 и ИВК образуют измерительные каналы (далее - ИК).

ИС выполняет следующие функции:

• - измерение избыточного давления, перепада давления и температуры воды;

• - измерение массового расхода и массы воды по ГОСТ 8.586.5-2005;

• - вычисление физических свойств воды по ГСССД 6-89, ГСССД 187-99 и ГСССД МР 147-2008;

• - регистрация, индикация, хранение и передача на верхний уровень результатов измерений и вычислений;

• - формирование, отображение и печать текущих отчетов;

• - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Заводской номер ИС наносится типографским способом на табличку, расположенную на шкафу ИВК. Знак поверки наносится на свидетельство о поверке ИС.

Пломбирование ИС не предусмотрено.

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИС «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО ИС

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики ИК ИС

Примечания - Приняты следующие сокращения и обозначения:

НСХ - номинальная статическая характеристика (по ГОСТ 6651-2009);

А - пределы допускаемой абсолютной погрешности, в единицах измеряемой величины; Y - пределы допускаемой приведенной к диапазону измерений погрешности, %.

Таблица 3 - Метрологические характеристики ИС

Таблица 4 - Основные технические характеристики ИС

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность ИС

«Инструкция. Государственная система обеспечения единства измерений. Массовый расход и масса воды. Методика измерений системой измерительной массового расхода (массы) воды поз. FT0574 цеха № 01 НПЗ ОАО «ТАИФ-НК» регистрационный номер ФР.1.29.2018.31134 в Федеральном информационном фонде по обеспечению единства измерений.

Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Открытое акционерное общество «ТАИФ-НК» (ОАО «ТАИФ-НК»)

ИНН 1651025328

Адрес: 423570, Российская Федерация, Республика Татарстан, г. Нижнекамск, ОПС-11, а/я 20

Телефон: (8555) 38-14-14

Факс: (8555) 38-14-41

Web-сайт: www.taifnk.ru

E-mail: referent@taifnk.ru

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации ООО ЦМ «СТП» в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «8» апреля 2022 г. № 919

Лист № 1 Регистрационный № 79831-20 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1019 ПСП «Ильский НПЗ» резервная

Система измерений количества и показателей качества нефти № 1019 ПСП «Ильский НПЗ» резервная (далее по тексту - система) предназначена для автоматизированных измерений массы и показателей качества нефти.

Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью ультразвуковых преобразователей расхода, преобразователей температуры, давления и плотности. Выходные сигналы ультразвуковых преобразователей расхода, преобразователей температуры, давления и плотности поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта - ООО «КНГК - ИНПЗ» из компонентов серийного отечественного и импортного изготовления. В системе для измерений показателей качества нефти применяется блок измерений показателей качества нефти (далее -БИК), входящий в состав системы измерений количества и показателей качества нефти № 1019 ПСП «Ильский НПЗ» (далее - СИКН № 1019). Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на систему и ее компоненты.

Система имеет в своем составе две измерительные линии.

В состав системы входят следующие средства измерений (СИ):

- счетчики жидкости ультразвуковые ALTOSONIC 5 (далее - УЗР), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) № 65641-16;

• - датчики температуры Rosemount 644, регистрационный номер 63889-16;

• - преобразователи давления измерительные 3051, модели 3051Т, регистрационный номер 14061-15.

В состав системы входят показывающие СИ давления и температуры утвержденного типа.

В состав БИК СИКН № 1019 входят следующие основные СИ:

• - датчики температуры Rosemount 644, регистрационный номер 63889-16;

• - преобразователи давления измерительные 3051, модели 3051Т, регистрационный номер 14061-15;

• - датчики давления Метран-150, модели 150CD, регистрационный номер 32854-13;

• - преобразователи плотности и расхода CDM, регистрационный номер 63515-16;

• - влагомеры нефти поточные УДВН-1пм, регистрационные номера 14557-15;

• - преобразователи плотности и вязкости FVM, регистрационные номера 62129-15;

В систему сбора, обработки информации и управления системы входят:

• - комплексы измерительно-вычислительные ИМЦ-07 (далее по тексту - ИВК), регистрационный номер 53852-13;

• - автоматизированные рабочие места (АРМ) оператора системы с программным обеспечением «ФОРВАРД PRO» (основное, резервное).

Система обеспечивает выполнение следующих основных функций:

• - измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода, объема, температуры, давления, плотности и вязкости нефти;

• - вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов измерений массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды, определенных в аккредитованной испытательной лаборатории за установленные интервалы времени или результаты измерений массовой доли воды, определенной по результатам измерений объемной доли воды с применением влагомера нефти поточного УДВН-1пм;

• - измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

• - поверка и контроль метрологических характеристик (КМХ) УЗР с применением трубопоршневой поверочной установки;

• - автоматический и ручной отбор проб нефтепродуктов согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - контроль технологических параметров системы, их индикацию и сигнализацию нарушений установленных границ;

• - защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.

Установка пломб на систему и нанесение знака поверки на систему не предусмотрены.

Заводской номер системы нанесен ударным и металлографическим методом на маркировочную табличку.

Программное обеспечение (ПО) обеспечивает реализацию функций системы.

ПО системы реализовано в ИВК и АРМ оператора ПО «ФОРВАРД PRO», сведения о которых приведены в таблице 1. ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях системы в целях утверждения типа. Метрологические характеристики системы указаны с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики системы

Таблица 3 - Основные технические характеристики системы

наносится на титульном листе инструкции по эксплуатации системы типографским способом.

Комплектность средства измерений

Комплектность системы приведена в таблице 4. Таблица 4 - Комплектность системы

Сведения о методиках (методах) измерений приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 1019 ПСП «Ильский НПЗ» резервной»

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Общество с ограниченной ответственностью «Нефтегазинтеллект» (ООО «НГИ»)

ИНН 1642210765

Адрес: 452603, Россия, Республика Башкортостан, г. Октябрьский, ул. Кооперативная, 67, кв. 6

Телефон: (937) 153-06-64

E-mail: neftegasintellekt@gmail.com

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Юридический адрес: 190005, Россия, г. Санкт-Петербург, проспект Московский, д. 19 Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «8» апреля 2022 г. № 919

Лист № 1 Регистрационный № 81011-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) подстанции «Багаевка» Приволжской ЖД -филиала ОАО «Российские железные дороги» в границах Саратовской области

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) подстанции «Багаевка» Приволжской ЖД - филиала ОАО «Российские железные дороги» в границах Саратовской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - измерительно-вычислительный комплекс регионального Центра энергоучета, реализован на базе устройства сбора и передачи данных (УСПД), выполняющего функции сбора, хранения результатов измерений и передачи их на уровень ИВК.

Третий уровень - измерительно-вычислительный комплекс Центра сбора и обработки данных (ЦСОД) АИИС КУЭ (ИВК), включающий в себя сервер сбора данных, программное обеспечение (ПО) «Энергия Альфа 2», устройство синхронизации времени УСВ-3 (УСВ), каналы сбора данных с уровня регионального Центра энергоучета, каналы передачи данных субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД регионального Центра энергоучета, где производится обработка измерительной информации (умножение на коэффициенты трансформации), сбор и хранение результатов измерений. Далее по основному каналу связи, организованному на базе волоконно-оптической линии связи, данные передаются в ЦСОД ОАО «РЖД», где происходит оформление отчетных документов.

Дальнейшая передача информации от ЦСОД ОАО «РЖД» третьим лицам осуществляется по каналу связи сети Internet в формате XML-макетов в соответствии с регламентами ОРЭМ.

ЦСОД ОАО «РЖД» также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

СОЕВ функционирует на всех уровнях АИИС КУЭ. Для синхронизации шкалы времени СОЕВ в состав ИВК входит УСВ-3, которое синхронизировано с национальной шкалой времени UTC (SU) по сигналам ГЛОНАСС.

Сравнение шкалы времени сервера ИВК с УСВ-3 осуществляется встроенным программным обеспечением сервера ИВК при каждом сеансе связи. При расхождении шкал времени сервера ИВК и УСВ-3 равном или более 1 с, проводится коррекция шкалы времени сервера ИВК.

Сравнение шкалы времени УСПД со шкалой времени севера ИВК осуществляется встроенным программным обеспечением по сети Ethernet при каждом сеансе связи. При расхождении шкал времени УСПД и сервера ИВК равном или более 1 с, проводится коррекция шкалы времени УСПД.

Сравнение шкалы времени счетчиков электрической энергии со шкалой времени УСПД осуществляется встроенным программным обеспечением по интерфейсу RS-485 при каждом сеансе связи. При расхождении шкал времени счетчиков и УСПД равном или более 1 с, проводится коррекция шкалы времени счетчиков.

Факт корректировки времени отражается в журналах событий счетчиков электрической энергии, УСПД и сервера ИВК с указанием времени (включая секунды) корректируемого компонента и величины коррекции.

Нанесение знака поверки на средство измерений не предусмотрено.

В АИИС КУЭ используется ПО «Энергия Альфа 2».

ПО «Энергия Альфа 2» используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»

Уровень защиты ПО «Энергия Альфа 2» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 2 - 4. Таблица 2 - Состав ИК АИИС КУЭ

Таблица 3 - Метрологические характеристики ИК

Таблица 4 - Основные технические характеристики ИК

Продолжение таблицы 4

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика электрической энергии;

- УСПД;

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована). Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ. Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) подстанции «Багаевка» Приволжской ЖД - филиала ОАО «Российские железные дороги» в границах Саратовской области», аттестованном ФГБУ «ВНИИМС», аттестат аккредитации № RA.RU.311787 от 02.08.2016 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) подстанции «Багаевка» Приволжской ЖД - филиала ОАО «Российские железные дороги» в границах Саратовской области

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД»)

ИНН 7708503727

Адрес: 107174, г. Москва, Новая Басманная ул., д.2

Телефон: +7 (499) 262-99-01

Факс: +7 (499) 262-90-95

Web-сайт: www.rzd.ru

E-mail: info@rzd.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
