УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «19» июля 2021 г. № 1363

Лист № 1 Регистрационный № 54880-13 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления Метран-520

Калибраторы давления Метран-520 (далее - калибраторы) предназначены для измерения и воспроизведения абсолютного и избыточного давления жидкостей и газов, разрежения газов, силы постоянного тока и измерения напряжения постоянного тока.

Принцип действия калибраторов в режиме измерений давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления, расположенного во встроенном модуле давления калибратора или во внешнем модуле давления Метран-518 (регистрационный номер 39152-12). Электрический сигнал, изменяющийся в преобразователе давления под воздействием входного давления, подается на первый канал измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер калибратора (для встроенного модуля давления) или внешнего модуля давления. Для устранения температурной погрешности, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя давления, хранятся в энергонезависимой памяти.

Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер калибратора.

Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании цифровых сигналов микроконтроллера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.

Калибраторы портативного исполнения изготавливаются в корпусах с монохромным дисплеем (модификация LCD) и с цветным дисплеем (модификация TFT). Модификации имеют одинаковые метрологические и технические характеристики.

Калибраторы кейсового исполнения изготавливаются в корпусах с монохромным дисплеем.

Электропитание калибратора осуществляется от аккумулятора, расположенного в корпусе прибора.

Калибратор может работать с внешними модулями давления Метран-518.

При измерении давления могут быть использованы любые единицы измерения давления, допущенные к применению в РФ.

Внешний вид калибраторов и место размещения защитной пломбы

рисунке 1.

Место пломбирования

б)

Место

пломбирования

Место

Рисунок 1 - Калибраторы давления Метран-520:

а) калибратор портативного исполнения, модификация LCD;

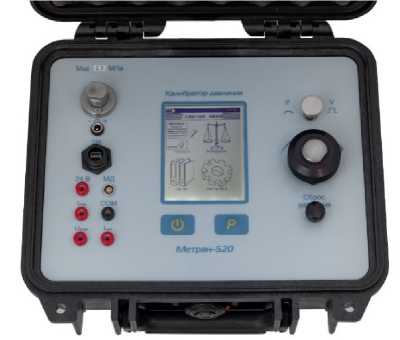

б) калибратор кейсового исполнения;

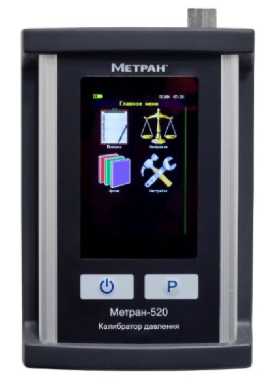

в) калибратор портативного исполнения, модификация TFT

пломбирования

Нанесение знака поверки на калибраторы не предусмотрено.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Пределы допускаемой основной погрешности измерений давления встроенным модулем давления

Примечания

1 Основная погрешность измерений давления при (20±2) °С включает нелинейность, гисте-

резис и повторяемость.

• 2 ВПИ - верхний предел измерений встроеннего модуля давления.

• 3 ИВ - значение измеряемой величины.

• 4 y - пределы допускаемой приведенной основной погрешности.

• 5  6 - пределы допускаемой относительной основной погрешности.

• 6  Для модуля давления с диапазоном измерений от минус 100 до плюс 160 кПа (код модуля «D160K» или «1» в зависимости от модификации) приведённая погрешность распространяется только на диапазон от минус 30 % ВПИ до плюс 30 % ВПИ (от минус 48 до плюс 48 кПа). В остальном диапазоне нормируется предел допускаемой относительной погрешности.

Таблица 3 - Пределы допускаемой абсолютной основной погрешности измерений силы и напряжения постоянного тока, и воспроизведения силы постоянного тока

Таблица 4 - Диапазоны измерений давления

Таблица 5 - Метрологические характеристики калибраторов давления Метран-520

Таблица 6 - Технические характеристики калибраторов давления Метран-520

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также трафаретным способом на табличку калибратора в левом верхнем углу.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

приведены в п.1.4 «Устройство и работа калибратора» документа «Калибратор давления

Метран-520. Руководство по эксплуатации»

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 1-10^-1 до К10⁷ Па»

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1П0^-16 до 100 А»

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

ТУ 4381-063-51453097-2013 «Калибраторы давления Метран-520. Технические условия»

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «19» июля 2021 г. № 1363

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
